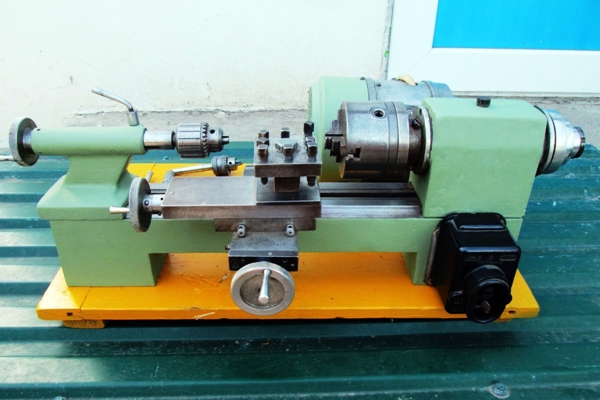

1Д601 универсальный настольный токарный станок

Общая информация

Токарный станок 1Д601 создан на основе промышленных моделей малогабаритных станков повышенной и особо высокой точности 16Т02П и 16Т02А. От своих старших собратьев он отличается понижением точности обработки и некоторыми техническими характеристиками:

  • точность подачи суппорта — 50 мкм вместо 10 мкм;
  • максимальный длина заготовки в центрах — 180 мм вместо 250 мм;
  • максимальный ход пиноли — 55 мм вместо 65 мм;
  • диапазон скоростей шпинделя — 700÷2800 об/мин вместо 400÷4000 об/мин;
  • количество ступеней на шкиве главного привода — 3 вместо 6;
  • мощность электродвигателя — 180 Вт вместо 250 Вт.

Но, пожалуй, самое главное отличие 1Д601 от станков промышленного назначения — это довольно низкое качество большинства его узлов и агрегатов, а также плохое качество сборки. Самыми главными проблемами этих станков всегда были сверхнормативные люфты шпиндельного узла и сопряжения салазок суппорта с направляющими станины. Также много нареканий вызывает качество и монтаж подшипников шпинделя и зажимного патрона.

Тем не менее, этот токарный станок до сих пор остается одной из самых популярных настольных моделей, благодаря своим небольшим габаритам и весу, невысокой стоимости, а также легкости ремонта и модернизации с применением узлов и приспособлений от другого оборудования.

Характеристики устройства

Технические характеристики многофункционального токарного станка 1д601 следующие:

  • точность по ГОСТу – класс Н;
  • максимальный показатель диаметра заготовок – 12,5 см.;
  • длинна болванок – 18 см.;
  • стандарт конуса основного вала – Морзе КМ2;
  • количество скоростей – 3, допустимые обороты – 2800;
  • масса конструкции – 30 кг.;

Настольный токарный станок 1д601 преимущественно используется для создания единичных заготовок бытового типа. Для массового производства лучше приобретать более громоздкую и промышленную модель. Лимбы устройства регулируют глубину хода главного резца, что улучшает точность.

Даже устаревший токарный станок 1д601, технические характеристики которого остались на первоначальном уровне, не уступает по эффективности обработки заготовок некоторым современным установкам.

Конструктивная схема станка

Станина модели 1д601

Описание главного узла токарной установки следует начинать с небольшого общего веса этого элемента конструкции. Станина всегда отягощала паспорта токарных установок, что для многих частных мастерских становилось камнем преткновения. Благодаря небольшому размеру и минимальной массе среди аналогов возможно совершать филигранную обработку небольших болванок.

Функциональное предназначение – основа для движения суппорта, также по направляющим призматического типа перемещается задняя бабка. Такая форма направляющих обеспечивает бесперебойную работу подвижных элементов.

Передняя бабка

Этот элемент имеет средние эксплуатационные вес ы, инженеры не стали наделять его функциональностью, но сделали полностью готовым для осуществления вращательных движений заготовки. Серьезной недоработкой первых моделей станков этого типа была недостаточно подвижная передняя бабка, что серьезно ухудшало скорость работы и возможности этого процесса. В прошлых моделях использовались простейшие электрические схемы, что также выступало определенным ограничением.

Более совершенные электросхемы позволили существенно повысить производительность. Тонкости электрического оснащения также указываются в паспорте установки.

Суппорт

Продольная подача 1д601 производится простым смещением поворотных рукояток, что обеспечивается подвижным суппортом. Зажимное устройство присоединяется к основной станине болтами с соответствующими гайками. Любое перемещение этой части не снижает полного обзора заготовки.

Назначение суппорта – фиксация заготовки и обеспечение ее продольной подачи к резцу.

Привод

Достоинством силового агрегата станка считается оптимальная мощность и возможность работать с несколькими скоростями. Существует 3 различные по количеству оборотов заготовки скорости:

  1. Скорость минимального прямого вращения – 700 об.
  2. Вращение на 2 скорости достигает величины оборотов в 1400.
  3. Максимальная производительность привода – 2800 оборотов.

В техническом перечне характеристик можно ознакомиться с кинематической схемой, точных размерах смещений болванок, модификациями каждой отдельной запчасти к установке.

1Д601 универсальный настольный токарный станок

Для обработки деталей из металла, пластиковых болванок, деревянных заготовок применяется токарный станок по металлу 1д601. Использование этого прибора позволяет работать с небольшими размерами деталей, причем достоинством проведения этих операций считается максимальный комфорт. Рабочую установку можно устанавливать в любом помещении, подойдут даже учебные школьные классы и частные ремонтные мастерские.

Токарный станок 1Д601

Общая информация

Любая модель рабочего станка 1д601 не имеет трудностей в эксплуатации, при ознакомлении с инструкцией работы токарный станок по металлу 1д601 подойдет в качестве обучающей установки для школьников. Узловые агрегаты характеризуются высокой надежностью, стабильностью функционирования и одновременной простотой сборки. Даже при возникновении комплексных неполадок допускается как частичный ремонт, так и комплексная замена отдельных элементов.

Паспорт 1д601 отличается массой показателей, которые имеют небольшие величины: вес, общие габариты, скорость работы. Устройство станка также упрощено, но при желании допускается модернизация навесными дополнительными модулями.

Скачать паспорт (инструкцию по эксплуатации) станка 1Д601

Узловые агрегаты станка

В паспорте модели 1д601 значится несколько узловых агрегатов, которые обеспечивают его функциональность. В инструкции по эксплуатации приводятся подробные правила работы с отдельными модулями. Настольный токарный агрегат состоит из следующих главных узлов:

  1. Небольшая по размерам станина, позволяет легко транспортировать устройство.
  2. Подвижная бабка, расположенная спереди станка.
  3. Удерживающий суппорт.
  4. Задняя бабка агрегата.
  5. Привод.

Дополнительным оснащением считаются лимбы станка 1д601, отвечающие за точное смещение заготовки относительно главного резца. При работе с использованием лимбов необходимо правильно просчитывать требуемые числовые значения, поскольку их градуировка может отличаться. Для этого следует сверяться с паспортом токарного станка, где четко прописаны величины смещения.

Конструктивная схема станка

Станина модели 1д601

Описание главного узла токарной установки следует начинать с небольшого общего веса этого элемента конструкции. Станина всегда отягощала паспорта токарных установок, что для многих частных мастерских становилось камнем преткновения. Благодаря небольшому размеру и минимальной массе среди аналогов возможно совершать филигранную обработку небольших болванок.

Функциональное предназначение – основа для движения суппорта, также по направляющим призматического типа перемещается задняя бабка. Такая форма направляющих обеспечивает бесперебойную работу подвижных элементов.

Передняя бабка

Этот элемент имеет средние эксплуатационные вес ы, инженеры не стали наделять его функциональностью, но сделали полностью готовым для осуществления вращательных движений заготовки. Серьезной недоработкой первых моделей станков этого типа была недостаточно подвижная передняя бабка, что серьезно ухудшало скорость работы и возможности этого процесса. В прошлых моделях использовались простейшие электрические схемы, что также выступало определенным ограничением.

Электрическая схема станка

Более совершенные электросхемы позволили существенно повысить производительность. Тонкости электрического оснащения также указываются в паспорте установки.

Привод

Достоинством силового агрегата станка считается оптимальная мощность и возможность работать с несколькими скоростями. Существует 3 различные по количеству оборотов заготовки скорости:

  1. Скорость минимального прямого вращения – 700 об.
  2. Вращение на 2 скорости достигает величины оборотов в 1400.
  3. Максимальная производительность привода – 2800 оборотов.

В техническом перечне характеристик можно ознакомиться с кинематической схемой, точных размерах смещений болванок, модификациями каждой отдельной запчасти к установке.

Преимущества

Главными достоинствами универсальной токарной установки серии 1д601 признаны:

  1. Небольшая масса.
  2. Простота и комфорт в строении и эксплуатации.
  3. Отличная сборка и высокая надежность каждого узлового агрегата в отдельности.
  4. Долговечность.
  5. Широкий спектр обработки заготовок для личного бытового применения.

В некоторых школах такие модели токарного оборудования функционируют по сегодняшний день.

Обзор настольного токарного станка 1Д601

Относящийся к настольному типу токарный станок 1Д601 выпускался заводом прецизионных станков города Кировокан (на данный момент Ванадзорский завод «Автогенмаш»). Устройство используется для выполнения токарной обработки болванок небольших размеров из таких материалов, как: пластик, металл и древесина. Обработка может производиться в центрах и патроне.

Главным достоинством установки является легкость и удобство, что позволяет использовать ее в условиях учебных мастерских и домашнего производства. Надежность элементов конструкции и кинематической схемы позволяют производить точную обработку на протяжении длительного эксплуатационного периода. Выделяется из ряда малогабаритного токарного оборудования своей долговечностью, простотой и надежностью эксплуатации.

Узлы токарного станка 1Д601

Основа в рассматриваемой модели – отливка с треугольными направляющими. В ее левой части находятся два крепежных отверстия для монтажа переднего узла, и два отверстия снизу, посредством которых агрегат фиксируется на столешнице. Т-образная выемка предназначена для установки заднего узла в выбранном положении. Совпадение оси главного вала с осью пиноли обеспечивается треугольными направляющими.

Передний узел устанавливается на направляющие посредством двух гаек и шпилек. Корпус узла закрыт герметичными крышками, что предотвращает утечку масла.

Главный вал установлен на опорах – спереди на двух упорных подшипниках и сзади на радиальном подшипнике. На конце вала установлен шкив, который передает элемент вращения валу от двигателя посредством плоского ремня. На передней части вала установлена планшайба, которая фиксируется тремя винтами. Главный вал переднего узла представляет собой пустотелую трубу, что позволяет обрабатывать болванки диаметром до 1 см.

Резцедержатель крепится к основанию агрегата гайками и болтами. Нижняя и верхняя каретки перемещаются механически посредством ходовых винтов и гаек по трапециевидным направляющим. На перпендикулярный и осевой ходовые винты нанесена резьба, позволяющая получить цену деления лимба в 0,05 мм на маленьком диаметре. Для установки резцовой головки на верхней каретке находятся Т-образные выемки.

При работе с коническими поверхностями поворотная часть резцедержателя устанавливается на необходимый угол. Для этого сухарики ослабляются поворотом эксцентриков, верхнее основание поворачивается так, чтобы риски основания совместились со шкалой нижней каретки, и сухарики опять затягиваются.

При фиксации на основании планка резцедержателя упирается в узкий прилив основы, а гайка затягивается. Планка переставляется посредством рукояти, которая ослабляет ее крепление, что обеспечивает обработку заготовок различных диаметров.

Задний узел предназначен для работы с болванками в центрах, высверливания отверстий и удержания заготовок большой длины. Пиноль передвигается при помощи винта от маховика, а ее конус выполнен под оправку и центр патрона. Пиноль передней части зажимается рукояткой, расположенной в разрезе.

Задний узел фиксируется на основе в требуемом положении сухариком и эксцентриком с рукоятью. Выталкивание сухарика в процессе перемещения заднего узла осуществляется за счет пружины, расположенной под ним.

Оборудование фиксируется на столешнице шайбами, шпильками и гайками. Работает устройство от однофазного двигателя, чья мощность составляет 180 Вт, а скорость вращения – 1400 об/мин. На валу двигателя установлен шкив.

Ремень натягивается за счет перемещения двигателя, которое осуществляется при ослаблении гаек, натягивании ремня и затягивании гаек. При перебрасывании ремня по ступеням шкивов становятся доступны три скорости главного вала.

Технические характеристики

  • класс точности по ГОСТу – Н;
  • диаметр болванки в максимальном значении: над основой – 12,5 см; над резцедержателем – 7,5 см;
  • длина болванки в максимальном значении: в центрах – 18 см; без переустановки резцедержателя – 5,5 см;
  • конус главного вала — Морзе КМ2;
  • прямое вращение: количество ступеней – 3; скорость вращения – 700, 1400, 2800 об/мин;
  • конус заднего узла – Морзе 1;
  • передвижение пиноли в максимальном значении – 3,5 см;
  • размеры – 680х20х22 см;
  • вес – 30 кг.

Видео: маленький токарный станок по металлу 1Д601.

Цена

Ввиду прекращения выпуска тяжёлого токарного станка 1А670, приобретение нового станка с именно таким обозначением невозможно. На сегодняшний день рынке довольно сложно найти тяжёлый токарный станок 1А670 в любом техническом состоянии. Такие станки крайне редки, так как были выпущены в небольшом количестве, и являются предметом повышенного интереса на вторичном рынке. Капитальный ремонт тяжёлого токарного станка 1А670 достаточно сложен и дорог из-за больших габаритов и веса станка, поэтому покупка станка 1А670 в удовлетворительном состоянии — достаточно рискованное предприятие. Вместе с тем не существует новых аналогов тяжёлого токарного станка 1А670 отечественного производства

Мы настоятельно рекомендуем обратить ваше внимание на значительно более современные станки европейского производства, которые хоть и дороже, но возможности и уровень которых значительно превышают тяжёлый токарный станок 1А670

Современные аналоги

В настоящий момент станки типоразмеров, таких же, как тяжёлый токарный станок 1А670, представлены несколькими европейскими производителями, в том числе чешской станкостроительной компанией TOS. Для правильного подбора тяжёлого токарного станка, его комплектации, необходимо составить техническое задание, по которому наши технологи и специалисты по металлообработки смогут сделать оптимальное предложение или несколько предложений от разных производителей. Тяжёлые токарные станки, аналогичные модели 1А670 — достаточно уникальное и дорогое оборудование, поэтому не имеет фиксированных вариантов комплектации и, соответственно, цен. Согласование всех моментов и выбор оптимальной комплектации — в этом состоит наша работа, ориентированная на получение вами оптимального результата.

Аналог

Токарно-винторезные станки TOS SU 200 H

Мы сможем предложить Вам тяжёлый токарный станок и других производителей исходя из Вашего технического задания.

Комплектация, характеристики

Узнать цену, дополнительную информацию про тяжёлый токарный станок 1А670 и его аналоги, их характеристики, цены, или открыть заказ Вы можете, позвонив нам по телефону в Москве, или по телефону в городе Ярославле: +7 (4852) 45-55-00. Также Вы можете отправить нам Вашу заявку по электронной почте на адрес Мы с удовольствием поможем Вам с подбором необходимого оборудования!

Характеристики устройства

По своим технологическим возможностям 1Д601 ничем не отличается от промышленных универсальных токарных станков. Он способен выполнять практически все основные токарные операции, в том числе:

К прочтению: Для чего нужны вспомогательные инструменты для станков с ЧПУ

  • цилиндрическую и коническую обточку и расточку,
  • обработку торцев,
  • нарезание резьбы,
  • сверление, развертку, зенкерование и резьбонарезание метчиком.

Предельные размеры при обточке деталей типа вал составляют: по длине — 180 мм, по диаметру — до 75 мм, а диаметр деталей типа диск — до 125 мм (над станиной). 1Д601 имеет класс точности Н и на нем можно обрабатывать заготовки из различных металлов, их сплавов, дерева и пластика. Технические особенности станка (нежесткость конструкции, небольшой вес и настольная установка) не позволяют вести точную обработку металлов (особенно сталей) на больших глубинах и скоростях резания.

Узловые агрегаты станка

В паспорте модели 1д601 значится несколько узловых агрегатов, которые обеспечивают его функциональность. В инструкции по эксплуатации приводятся подробные правила работы с отдельными модулями. Настольный токарный агрегат состоит из следующих главных узлов:

  1. Небольшая по размерам станина, позволяет легко транспортировать устройство.
  2. Подвижная бабка, расположенная спереди станка.
  3. Удерживающий суппорт.
  4. Задняя бабка агрегата.
  5. Привод.

Дополнительным оснащением считаются лимбы станка 1д601, отвечающие за точное смещение заготовки относительно главного резца. При работе с использованием лимбов необходимо правильно просчитывать требуемые числовые значения, поскольку их градуировка может отличаться. Для этого следует сверяться с паспортом токарного станка, где четко прописаны величины смещения.

Конструктивная схема станка

Станина модели 1д601

Описание главного узла токарной установки следует начинать с небольшого общего веса этого элемента конструкции. Станина всегда отягощала паспорта токарных установок, что для многих частных мастерских становилось камнем преткновения. Благодаря небольшому размеру и минимальной массе среди аналогов возможно совершать филигранную обработку небольших болванок.

Функциональное предназначение – основа для движения суппорта, также по направляющим призматического типа перемещается задняя бабка. Такая форма направляющих обеспечивает бесперебойную работу подвижных элементов.

Передняя бабка

Этот элемент имеет средние эксплуатационные вес ы, инженеры не стали наделять его функциональностью, но сделали полностью готовым для осуществления вращательных движений заготовки. Серьезной недоработкой первых моделей станков этого типа была недостаточно подвижная передняя бабка, что серьезно ухудшало скорость работы и возможности этого процесса. В прошлых моделях использовались простейшие электрические схемы, что также выступало определенным ограничением.

Электрическая схема станка

Более совершенные электросхемы позволили существенно повысить производительность. Тонкости электрического оснащения также указываются в паспорте установки.

Суппорт

Продольная подача 1д601 производится простым смещением поворотных рукояток, что обеспечивается подвижным суппортом. Зажимное устройство присоединяется к основной станине болтами с соответствующими гайками. Любое перемещение этой части не снижает полного обзора заготовки.

Назначение суппорта – фиксация заготовки и обеспечение ее продольной подачи к резцу.

Привод

Достоинством силового агрегата станка считается оптимальная мощность и возможность работать с несколькими скоростями. Существует 3 различные по количеству оборотов заготовки скорости:

  1. Скорость минимального прямого вращения – 700 об.
  2. Вращение на 2 скорости достигает величины оборотов в 1400.
  3. Максимальная производительность привода – 2800 оборотов.

В техническом перечне характеристик можно ознакомиться с кинематической схемой, точных размерах смещений болванок, модификациями каждой отдельной запчасти к установке.

Конструкция токарного станка

Токарный станок 1Д601 имеет традиционные состав и компоновку основных узлов и агрегатов. Все его механизмы (кроме электродвигателя) смонтированы на литой чугунной станине. На ее верхней плоскости расположены призматические направляющие, на которые помещаются обе бабки и суппорт, а на нижней находятся два отверстия для надежного крепления станины к столу. Отдельно от станка устанавливается электродвигатель, вращение которого передается шпинделю посредством ременного шкива.

Передняя бабка

Передняя бабка смонтирована на направляющих с левой стороны станины, и крепится к ней двумя шпильками. Внутри бабки на опорных подшипниках установлен шпиндель со сквозным отверстием для подачи прутка. На левой оконечности шпинделя крепится трехступенчатый шкив, соединенный со шкивом электродвигателя плоским ремнем, а на правой — трехкулачковый патрон диаметром 80 мм.

Задняя бабка

Задняя бабка расположена на направляющих в правой части станка. Она передвигаться вручную по направляющим в требуемую позицию и фиксируется на время обработки с помощью эксцентрика с рукояткой, расположенной с обратной стороны ее корпуса. Движение пиноли задней бабки осуществляется вручную с помощью маховичка. При выполнении обточки длинномерных деталей в конус пиноли вставляется центр, а при сверлении и нарезание резьбы метчиком — сверлильный патрон.

Суппорт

Основные конструкционные элементами суппорта токарного станка 1Д601 — это продольно перемещаемые по направляющим станины нижние салазки и установленные поперечно к ним верхние салазки с резцедержателем. Перед обработкой детали суппорт устанавливается в нужную позицию вручную и крепится на ней с помощью болта и гайки. Поперечная и продольная рабочие подачи осуществляются вращением маховичков, при этом максимальная длина хода ограничена размером ходовых винтов салазок (60 мм в поперечном направлении и 65 мм — в продольном). Для точения конусных поверхностей предусмотрен поворот верхних салазок на требуемый угол по шкале с точностью 4°.

Стол и привод

В соответствии с «Руководством по эксплуатации» токарный станок 1Д601 должен крепиться к столу с помощью двух шпилек с гайками. Знатоки этого токарного оборудования предлагают и другой «настольный» вариант: установка и закрепление станины на стальной плите толщиной 10 мм, что повышает жесткость конструкции и снижает вибрацию.

Вращение шпинделю станка передается от однофазного электродвигателя с трехступенчатым шкивом. Для изменения ступени шкива необходимо расфиксировать двигатель (ослабить гайку крепления), сдвинуть его в сторону станины, ослабить ремень, переставить его на другую ступень, а затем натянуть, сдвинув двигатель обратно, и закрутить гайку крепления.

Электрическая схема

Электрооборудование токарного станка 1Д601 немногочисленно и включает в себя четыре штатных элемента:

  • электрический однофазный асинхронный двигатель мощностью 180 Вт;
  • конденсатор пусковой обмотки электродвигателя 4 мкФ 600 В;
  • пакетный выключатель;
  • вилка для подключения к домашней электросети.

По условиям эксплуатации 1Д601 должен быть обязательно заземлен, поэтому с правого торца станины находится винт заземления. Пользователи сами оснащают станок осветительной лампой, а иногда ставят двигатели повышенной мощности. Последняя модернизация не всегда безопасна, так как при закусывании резца более мощное вращение может повредить суппорт или даже вырвать кусок станины (у этих станков не лучшее качество металла).

Назначение токарного устройства

Основное преимущество этого станка – удобство и легкость. Агрегат прекрасно подходит для использования в школьных мастерских или в домашнем производстве. Элементы конструкции очень надежны. Это позволяет производить обработку, точность которой на высшем уровне. Эксплуатация станка может осуществляться в течение десятков лет.

Кроме школьных и домашних мастерских, 1д601 станок настольный токарный может применяться в условиях выездных технических училищ, а также лабораторий. Все любители этого вида токарных работ могут использовать агрегат в гараже. Незаменим он и для конструкторов – моделистов, которые каждую деталь для своих моделей изготавливают вручную с помощью специального оборудования. Развитие фантазии и рабочих навыков поможет сделать этот аппарат идеальным помощников для организации досуга как школьников, так и взрослых.

Общие сведения точильного станка ТШ-1.10

На станках установлен электродвигатель М1, работающий в режиме трехфазного включения, вводный автомат QF1, пускатель электромагнитный КМ1, кнопка пуск SA1, кнопка пуск SA1, кнопка стоп SA2. Вся аппаратура размещена в нише подставки (тумбы) на панелях. Ввод питающих проводов производится через отверстие в задней стенке подставки (тумбы) к водному выключателю QF1/

Описание работы в режиме трехфазного включения (рисунок).

Включением вводного выключателя QF1 подается напряжение на станок. Нажатие кнопки SA1 «Пуск» включается магнитный пускатель КМ1 и подает напряжение на обмотки трехфазного электродвигателя. Остановка электродвигателя производится нажатием на кнопку SA2 «СТОП». При этом происходит отключение магнитного пускателя КМ1.

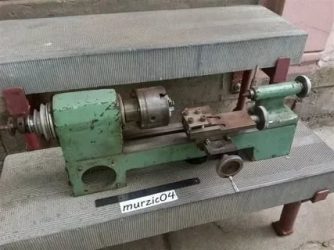

Токарный станок 1Д601

Токарный настольный станок 1д601 предназначенный для обработки небольших заготовок, из различного материала (металл, пластмасс, дерево и т.д.) в единичном производстве.

Станина токарного настольного станка 1д601

Станина-отливка с призматическими направляющими, предназначена для перемещения по ним суппорта и задней бабки станка. Для крепления передней бабки в станины имеются два отверстия. В станине станка расположенный Т-образный паз, для фиксации задней бабки в необходимом положении.

Призматические направляющие станины предназначены для совпадения оси шпинделя и  оси пиноли задней бабки.

Передняя бабка токарного настольного станка 1д601

Передняя бабка предназначена для обеспечения главного движения — вращения заготовки, и крепится на направляющих станины с помощью двух шпилек и гаек.Опорам шпинделя являются два радиальноупорных шарикоподшипника 46205.

3-х ступенчатый шкив смонтирован в конце шпиндельной бабки и передает крутящий момент шпинделю от электродвигателя через ременную передачу. Передний внутренний конус шпинделя — конус Морзе КМ2, задний конус под углом 40° с посадочным диаметром 10. На переднем конце шпинделя устанавливается планшайба по резьбе М27ХЗ до упора и стопорится тремя винтами. Шпиндель передней бабки-пустотелая труба ф 10,2,позволяющая протачивать заготовки диаметром до 10 мм.

Суппорт — устанавливается и крепится на станине станка с помощью болтов и гаек. Перемещение салазок суппорта осуществляется с помощью механической передачи винт-гайка по направляющим оснований типа ласточкин хвост. Резьба продольного и поперечного ходовых винтов М6Х1, позволяет на малом диаметре лимбом получать цену деления 0,05 мм.

На верхних салазках расположены Т-образные пазы для фиксации резцовой головки. Для обработки конусов необходимо поворотную часть суппорта установить на нужный угол.

Для этого необходимо ослабить сухарики поворотом эксцентриков, повернуть верхнее основание до совмещения риски верхнего основания с риской шкалы на нижних салазках и снова затянуть сухарики.

Задняя бабка токарного настольного станка 1д601

Задняя бабка предназначена для точения заготовок в центрах, сверления отверстий, и поддержания длинных деталей.

Пиноль задней бабки перемещается с помощью винта М6х1 от маховика. Конус пиноли — Морзе КМ1, выполнен под оправку для сверлильного патрона.

Зажим пиноли передней части корпуса осуществляется зажимной рукояткой. Фиксация задней бабки относительно станины станка осуществляется с помощью сухарика и эксцентрика с рукояткой. Пружина в сухарике выталкивает сухарь во время перестановки задней бабки.

Привод токарного станка 1д601

Привод шпинделя состоит из однофазного электродвигатель марки ДВЕ—071— 4, мощностью 180 Вт, частотой вращения 1400 об/мин.

Натяжение ременной передачи осуществляется перестановкой электродвигателя. При этом нужно отпустить гайки, натянуть синтетический ремень и снова затянуть гайки.При помощи трехступенчатого шкива, возможно получать различные скорости на шпинделе станка: 700,1400 и 2800 об/мин.

Техническая характеристика токарно настольного станка модели 1д601

Наибольший диаметр обрабатываемой деталинад станиной,мм 125
Наибольший диаметр обрабатываемой деталинад суппортом,мм 75
Длина обрабатываемой детали,мм 180
Цена деления лимба суппорта,мм 0,05
Наибольшее перемещение пиноли,мм 35
Род тока питающей сети однофазный
Напряжение,Вт 220 или 127
Вес станка,кг 30
Габариты станка,мм:
длина 680
ширина 200
высота 220

Модернизация токарного станка 1Д601

Год назад я и не знал , что существуют маленькие настольные токарные станки. Загорелся желанием прикупить хоть какой то станочек. Смотрел все объявления о продаже стоков подобного типа. В декабре прошлого года сбылась мечта идиота. Появилось объявление на АВИТО о продаже станка 1Д601, прямо под боком, то есть, это не кот в мешке, а можно посмотреть и попробовать и исключается развод на деньги. В общем счастья моему не было придела, я сорвался и тут же был у продавца.Но увидев этот станок, сильно удивился, уж очень он был мал ( до этого видел подобное только на фото), но многострадальное желание затмило разум, цена была тоже по максимуму. И я его купил. Когда привез домой,приуныл и загрустил-деньги потрачены зря. Прочитал все форумы и ютубы, по доводке до ума подобных станков и начал работать.

Планы были большие, по этому для начала решил сделать резцедержатель, под нормальные резцы, которыми можно работать. Дело в том , что к тому что есть ну не как нельзя приладить хоть какую то достойную резцедержку. Что можно сделать, если резец 10/10 с прокладкой в 2мм лежит на малой продольной , при этом он попадает точно по центру. В общем вот такую резцедержку я сделал для начала.

Патрон был как разорванный ствол пушки, пришлось протачивать. А потом пошло поехало .Сначала чертежи. Измерил все детали , все это начертил, а потом сделал. Получилось с

первого раза, не чего переделывать не пришлось. Сразу оговорюсь , что размеры точные, но это для конкретного станка, я думаю, для других они могут немного отличаться.

Еще одна очень важная деталь. С переди я установил опорную пластину.

Для чего она нужна? Дело в том что направляющие станка очень узкие, а подшипники работают только на подъем суппорта. При обработке деталей более 35мм в диаметре, режущая часть резца уже практически выходит за призму и жесткость суппорта значительно падает, станок начинает дробить. Пластина же опирается на уголок, тем самым, как бы расширяя направляющие на пару сантиметров. Эти пару сантиметров для такого станка очень значительны, поэтому теперь возможно обрабатывать более крупные детали, и жесткость супорта значительно увеличилась.

Отказался от малой продольной подачи , а в место нее сделал площадку и резцедержатель , все сварное , по тому как фрезера нет даже в ближайшей округе.Теперь можно устанавливать резцы до 15 мм.

При желании ( если нужно точить конус) малая продольная подача устанавливается на свое место. Для этого в верхней части паза рассверлено отверстие, куда можно вставлять и вынимать крепежные винты для малой продольной или площадки резцедержателя. Винты вставляются и вынимаются через верх- не надо разбирать суппорт.

Потом перестала устраивать поперечная подача( большие люфты).

Пришла идея сделать все на радиальных подшипниках. Радиальных маленьких подшипников у меня в достатке, вся фишка в шайбе- люфт выбирается. Такая же конструкция и на продольной подаче. Маховички без шпонок или шплинтов. просто на резьбе, и контрятся гайкой- этого вполне достаточно. Гайка подачи сделана из капролона ( она не дает люфтов)

Все это делалось на этом же станке. С продольной пришлось повозиться.Переделывал несколько раз. Сначала вроде бы все устраивает, в процессе выявляются косяки. Косяк в большом люфте подачи, поскольку конструкция была не достаточно жесткая. Ну вот совсем недавно довел все до ума( на сколько это возможно). Люфтов практически нет, а выглядит это вот так.

Может возникнуть вопрос почему бы гайку не расположить прямо под суппортом, это более жесткая конструкция?, Но тогда уменьшится ход суппорта в сторону задней бабки, поэтому только так.

А в целом это выглядит вот так. На фото некоторые незначительные детали могут отличаться, так как некоторые вещи в процессе немного изменялись.

Двигатель от стиральной машины коллекторный, к нему добавил регулятор оборотов с поддержанием

момента.Схемка полностью моя. Шкив на шпинделе увеличил до 90 мм, он пластиковый. Теперь мне не нужен набор шкивов для регулировки оборотов. Минимальные обороты 250, мах 1500.

Плюс ко всему поменял подшипник в передней бабке, и приводной ремень. Ремень был поликлиновой, я его сточил и получился плоский.

Обзавелся инструментом

В общем станочек получился нормальный,для моих нужд хватает.

Инструкция по применению агрегата, паспорт

Перед работой необходимо ознакомиться с инструкцией по эксплуатации. Обязательно проверить, заземлен ли станок. Затем можно осуществлять первоначальный пуск, первоначально смазав станок. Шпиндель следует запустить и дать ему отработать на холостом ходу в течение 3–4 минут.

При работе на токарном оборудовании обязательно соблюдать правила безопасности. Рабочее место у станка не должно быть скользким и загроможденным, а сам мастер должен работать в защитных очках. Нельзя пользоваться не заточенным или неисправным инструментом.

Настольный станок 1Д601 не выпускается с 1988 года. Но до сих пор используется в частных мастерских и многих школах. Такое оборудование можно приобрести на вторичном рынке, в поношенном или модернизированном состоянии. При своей небольшой массе и больших возможностях для ремонта и долгим сроком службы данное оборудование остается востребованным среди специалистов.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
