Все о том, как выбрать пильный диск по дереву для циркулярной пилы, а также рейтинг лучших

Лучшие ручные циркулярные пилы с возможностью стационарной установки

Кроме стандартных дисковых пил есть модели, предназначенные для стационарной установки. За счет высокой мощности они прекрасно заменяют распилочные станки, поэтому подходят для профессиональных задач. В рейтинг вошли 5 электропил с возможностью стационарной установки.

BOSCH PKKS 18 LI 0

Инструмент эффективен при работе с деревянными и металлическими заготовками. За счет системы CutControl обеспечивается максимальная точность распила по меткам.

Поддерживается глубина реза под углом до 45 градусов. Под прямым углом можно выполнить распил до 48 мм.

Пила работает от литий-ионного аккумулятора с напряжением 18 В.

Комплектуется диском диаметром 150 мм. Диаметр посадочного отверстия составляет 16 мм. Блокировка шпиндиля делает эксплуатацию инструмента максимально безопасной.

Характеристики:

  • мощность — 1800 Вт;
  • диаметр диска — 150 мм;
  • высота распила — до 48 мм;
  • угол наклона — 45 град.;
  • обороты — 3800 об/мин;
  • напряжение аккумулятора — 18 В;
  • вес — 2.6 кг.

Достоинства:

  • удобно держать в руке;
  • отлично пилит;
  • адекватная цена;
  • высокая производительность.

Недостатки:

  • плохо закреплен пильный диск;
  • нет индикатора батареи.

BOSCH GKT 55 GCE

Компактная дисковая пила с возможностью регулировки частоты вращения диска. Подходит для обработки дерева, щитового материала, оргстекла, алюминия и других материалов.

Благодаря подошве из алюминия отлично выдерживает серьезные нагрузки.

Удобная рукоятка обеспечивает комфортную работу в течение продолжительного времени. Предусмотрена регулировки скорости и система Constant Electronic для точного распила под разными углами.

За счет двигателя мощностью 1,4 кВт обеспечивается высокая производительность.

Характеристики:

  • мощность — 1400 Вт;
  • диаметр диска — 165 мм;
  • высота распила — до 57 мм;
  • угол наклона — 45 град.;
  • обороты — 6250 об/мин;
  • размер — 310×240 мм;
  • вес — 4.7 кг.

Достоинства:

  • плавный пуск;
  • регулировка скорости;
  • удобная смена диска;
  • точная работа с направляющими.

Недостатки:

  • тугой коннектор пылесоса;
  • неудобная регулировка угола наклона.

Hyundai C 1500-190

Модель подходит для профессионального использования благодаря мощному щеточному двигателю на 1,5 кВт и диска диаметром 190 мм.

Под углом 90 градусов распил составляет до 65 мм.

Также можно работать под углом 45 градусов, но глубина распила уменьшается.

Модель имеет систему блокировки от случайного включения. Можно работать с направляющими шинами.

За счет регулирования оборотов можно подбирать оптимальную скорость вращения диска для работы с разными материалами.

Пила комплектуется пылесосом, необходимым для отвода пыли.

Характеристики:

  • мощность — 1300 Вт;
  • диаметр диска — 190 мм;
  • высота распила — до 65 мм;
  • угол наклона — 45 град.;
  • обороты — 4500 об/мин;
  • вес — 5.1 кг.

Достоинства:

  • невысокая цена;
  • производительность;
  • удобный хват;
  • возможность тюнинга.

Недостатки:

  • тяжелая;
  • коротковатый шнур.

BOSCH UniversalCirc 12 2.5Ah x1

Дисковая пила подходит для работы с древесными и другими материалами. Работает от аккумулятора, за счет чего пользователь не ограничен в движениях.

Можно выбрать угол распила от 0 до 45 градусов.

Под прямым углом максимальная глубина составляет 26 мм. Можно использовать инструмент с направляющей шиной. В наборе идут два диска диаметром 15 и 85 мм.

Предусмотрена блокировка от случайного запуска. Можно дополнить пилу пылесосом для быстрого удаления образовавшейся пыли.

Характеристики:

  • диаметр диска — 85 мм;
  • высота распила — до 26 мм;
  • угол наклона — 45 град.;
  • обороты — 1400 об/мин;
  • напряжение аккумулятора — 12 В;
  • вес — 1.4 кг.

Достоинства:

  • качественная сборка;
  • легкий вес;
  • высокая производительность;
  • работа под разными углами.

Недостатки:

  • регулировка оборотов;
  • нет размерных меток.

DeWALT DWE560

Инструмент оснащен электродвигателем мощностью 1,35 кВт, обеспечивающим вращение диска до 5500 оборов за минуту.

Удобные ручки повышают комфорт при работе.

Модель подходит для распила фанеры, ламината, ДСП, паркета и металлических изделий.

Под прямым углом максимальный распил составляет 65 мм при диаметре посадочного отверстия 16 мм. Пила практически не издает шума.

Вес составляет всего 3.7 кг. Можно подсоединить пылесос для сбора строительного мусора.

Инструмент поставляется с ключом, переходником для пылесборника, параллельным упором и диском диаметром 184 мм.

Характеристики:

  • мощность — 1350 Вт;
  • диаметр диска — 184 мм;
  • высота распила — до 65 мм;
  • угол наклона — 48 град.;
  • обороты — 5500 об/мин;
  • размер — 286×226 мм;
  • вес — 3.7 кг.

Достоинства:

  • быстрый распил;
  • подходит для плотных материалов;
  • удобное переключение глубины;
  • можно подключать пылесос.

Недостатки:

  • коротковатый шнур;
  • подошва слегка люфтит в задней части.

Преимущества и недостатки циркулярных пил

Потягаться в универсальности выполняемых задач с циркуляркой, сможет, пожалуй, только лобзик. Для выполнения тяжелых работ, таких как обрезка пиломатериалов или крупногабаритных фанерных панелей, пригодится поворотная платформа или станина.

Дисковая, ручная пила имеет два ограничения:

  • Невозможность резать на большую глубину. У популярных моделей, пропил не превышает 6.25 см.
  • Если вам нужен изогнутый фланк, придется выбрать лобзик.

Несмотря на некоторые минусы, дисковый резак обязан быть в арсенале профессионального плотника. Это единственный инструмент, который одинаково хорош как для бетона, так и для деревянных конструкций на даче, а главное — сделает все работы в кротчайшие сроки.

Циркулярка похожа на скоростную настольную пилу, а возможность установить ее стационарно фактически делает функционал этих инструментов одинаковым. Есть одна вещь, которую инструмент делает лучше, чем любой другой так называемое «врезание». Это продвинутая, но простая техника, в которой лезвие «вгрызается» в материал сверху, чтобы сделать внутренние распилы, без обработки кромки.

Техническая характеристика

Каждый выпускаемый производителями пильный диск имеет свои технические характеристики.

  1. Серия диска. Она позволит определить, для каких типов работ оснастка изготавливалась.
  2. Конструкция диска. Она говорит о качестве полотна. К качественным полотнам можно отнести те, что изготавливаются лазерной порезкой, проходят компьютерную балансировку, шлифовку и калибровку каждый в отдельности. Чтобы снизить температуру, шум пилы и вредные вибрации, на диске должны быть компенсационные прорези. В конце прорези находятся отверстия округлой формы, у некоторых конструкций предусмотрены медные заклёпки, которые предотвращают полотно от разлома. У хорошей модели должны быть волнообразные расширения, кольца жёсткости, специальное покрытие.

Диаметр диска (внешний). Если диаметр диска больше, чем предусмотрено у инструмента, это повлияет на глубину пиления. Специалисты рекомендуют не превышать выступ зубьев над материалом более чем на 10—20 мм, так как при превышении увеличивается нагрузка на двигатель.

Диаметр посадочного отверстия. Для безопасной и качественной работы необходимо, чтобы оснастка плотно сидела на посадочном штифте.

Количество зубьев. От количества зубьев зависит чистота распила. Чем больше зубьев, тем чистота распила выше, но тем больше и нагрузка на мотор инструмента. Кроме этого, из-за стружки снижается скорость вращения. Оснастка с маленьким количеством зубьев лежит в диапазоне от 10 до 40, со средним — от 40 до 80, с большим — от 80 и выше.

Тип и угол зубьев. Каждый тип сконструирован под определённые задачи. Тип F. T. (плоский резец) предназначен для продольного пиления различного вида древесины. Тип АТВ (сменный резец) предназначен для продольного и поперечного распила разных пород древесины, обработки ДСП, ОСП и фанеры. п Combi (комбинированный резец) предназначен для любых видов пропила. Тип TCG (трапециевидный плоский резец) применяется для обработки изделий из древесины. Тип HiFND (сменный резец) предназначен для работы с материалом, который склонен к раскалыванию. Важным параметром является угол наклона зубьев. Положительный угол наклона от 15 º до 20 º увеличивает подачу инструмента, но делает грубым распил. Отрицательный угол наклона от 0 º до -5 º замедляет скорость инструмента, но делает чистый распил.

Толщина диска. Чем тоньше оснастка, тем меньше затрачивается энергии, уменьшается нагрузка на мотор, снижаются потери на опилки. Одновременно с этим у тонкого полотна меньше эксплуатационный период, больше вибрация, быстрее происходит нагрев.

Маркировка. На качественных моделях маркировка наносится лазером. Её наличие позволяет сделать правильный выбор и в дальнейшем правильно обслуживать полотно.

Количество оборотов. В целях безопасности, предотвращения потери чистоты распила и снижения срока эксплуатации необходимо, чтобы скорость вращения пильного диска была выше максимальной скорости вращения шпинделя на инструменте.

Достоинство полотна состоит в его сбалансированности, стойкости к затуплению, нагреванию и боковым нагрузкам.

Неправильно заточенный пильный диск не только плохо работает и быстро придёт в негодность, но и может вывести из строя мотор пилы. Так как полотно имеет высокий процент изнашиваемости, то заточка своими руками увеличит срок использования оснастки. Для заточки вручную понадобится:

  • 2 бруска из дерева;
  • напильник;
  • точило;
  • монтажные тиски;
  • цветной маркер.

Необходимо вынуть оснастку из станка и зажать в монтажные тиски. С помощью двух брусков, которые исполняют роль клиньев, диск плотно крепится в одном положении. С помощью цветного маркера отмечается тот зубец, с которого начнётся заточка

Важно запомнить, какое количество движений точильным инструментом сделано при затачивании первого зубца. Последующие зубья должны точиться с такой же интенсивностью

После этого необходимо опробовать диск в работе. Если слышен скрип или посторонний шум, нужно взять цветной маркер, зафиксировать возле пилы и медленно начать вращать полотно. Маркер отметит разницу в высоте зубьев. При помощи напильника эту разницу урегулировать.

Твердосплавный диск затачивать самостоятельно без ущерба для полотна можно только тогда, когда есть специальный станок, а лучше полотно отдать специалисту на обслуживание.

Чем бытовая циркулярка отличается от профессиональной?

Если перед вами встал вопрос о покупке пилы и вы делаете выбор между бытовой и профессиональной, не лишним будет знать отличия одной линейки товара от другой.

Мощность двигателя. Профессиональные пилы имеют большую мощность двигателя, чем бытовые. Они должны справиться не только с деревом, но и с пластиком, шифером, органическим стеклом или металлом.

Бытовые (любительские) пилы предназначены преимущественно для распила листового материала, небольшого бруса, доски. Большие нагрузки могут привести к перегреву, слишком жесткий материал к поломке зубьев диска.

Запас прочности. Профессиональные пилы изготавливаются из более прочного, износостойкого металла и пластика (например, имеют легированную сталь, хорошую медь в обмотке двигателя, полиамид в составе деталей из пластика).

Такая пила должна работать бесперебойно и при минусовой температуре, шнур не должен задубевать на морозе. Все ручки имеют хорошие эргономические показатели, прорезиненное покрытие, сама пила малую вибрацию — все для более удобной многочасовой работы.

Материал для изготовления домашних циркулярок менее прочный, так как инструмент не рассчитан на интенсивную работу. Однако в этом есть свои плюсы для любителей — за счет менее прочного материала пила дешевле и легче.

Глубина пропила и чистота реза. Чем выше количество оборотов в минуту, тем чище будет рез. У профессиональных моделей этот показатель выше, как и глубина пропила.

Решение о выборе модели остается за покупателем. Главным фактором будет целевое назначение пилы: если вы будете выполнять ремонтные и строительные работы по дому, ваш вариант — бытовая циркулярная пила, если вы хотите строить дома — следует приобрести профессиональную.

Дисковые пилы для работы со сложными породами

Обеспечить эффективную работу ручной дисковой пилой можно, если использовать пильный диск со скошенным зубом, с помощью которого можно решать самые разнообразные задачи в сфере строительства. Подобный инструмент подходит для работы с деревом, позволяет создавать поперечный или продольный срез в мягкой и твердой древесине. Также он может применяться и для обработки панелей, брусков, содержащих гвозди, металлические скобы и иные крепежные элементы небольшой толщины. Подобные дисковые пилы по дереву представляются наиболее предпочтительным выбором, учитывая, что их можно применять для решения самых разнообразных задач, при этом необходимости в проведении подготовительных мероприятий может и не возникнуть.

Такие пильные диски отличаются доступной ценой: часто они стоят в 2 раза дешевле по сравнению со специализированными аналогами.

Работа ручными пилами может проводиться с использованием дисков с переменными зубьями. Этот инструмент подходит для работы с композитными панелями, древесными плитами, а также фанерой и массивной мягкой и твердой древесиной. Имеется возможность выполнять поперечный и продольный распил, при этом дисковый зуб имеет передний положительный угол на 15 градусов. Подобный диск может прекрасно дополнить как ручной инструмент, так и дисковые циркулярные пилы.

Чтобы выполнить тонкий пропил в массивной и труднообрабатываемой древесине, можно воспользоваться специальными дисками с переменными зубьями. Их отличает наличие положительного прямого угла и особого приспособления — ограничителя подачи. При использовании этого инструмента не приходится прикладывать значительных усилий, а сама работа занимает немного времени. Это оборудование подходит для работы с материалами, предусматривающими в структуре выпадающие сучки, что может создать серьезные трудности при работе дорогие дисками.

Иногда бывает так, что, планируя выполнять обработку отделочных материалов из абразивной, экзотической древесины, приходится подыскивать специальные диски, которые в состоянии более качественно и с минимальными временными затратами решить подобную задачу. В таких случаях желательно выбирать специальные полотна, имеющие переменные зубья с уклоном в 15 градусов. Они позволяют выполнять поперечный распил, а также их можно применять совместно с форматно-раскроечными, обычными циркулярными пилами. Также этот инструмент подходит для работы с высококачественной дорогостоящей древесиной, имеющей мягкую и твердую структуру, ламинированные панели МДФ, достигающие в толщину 30 мм, а также ДСП, чья толщина листов не превышает 50 мм.

Типы передач вращения на шпиндель станка

Вращение на диск передается посредством редуктора. Но может использоваться ременная передача. Каждый из способов имеет свои плюсы и минусы. Так, ременная передача работает очень тихо. Однако попадание масла на ремень или на шкив может привести к аварии. Кроме того, возможно проскальзывание ремня при ускоренной подаче врезания. Это может обернуться дорогостоящим ремонтом оборудования. Зубчатая передача (редуктор) гарантирует работу без проскальзывания, однако она сопровождается ощутимыми вибрациями, что приводит к ускоренному износу и выкрашиванию рабочей части режущего инструмента.

Важные характеристики

Чтобы читатели не потерялись в дебрях современного рынка оснастки для циркуляционных пил, мы подготовили 5 основных критериев, которые помогут определиться с выбором

Рассмотрим их по степени важности

1. Внешний диаметр

Наружный, или внешний диаметр диска не должен превышать размеры кожуха циркулярной пилы, иначе его не получится установить на посадочное место. Увеличение параметра приводит к росту глубины пропила. Характеристика варьируется в пределах от 65 до 500 мм.

2. Посадочный диаметр

Посадочный, или внутренний диаметр — величина отверстия в центре оснастки. Определяет, подойдет ли пильный диск для крепления на шпинделе. Самые популярные размеры: 16, 20, 22, 30 и 32 мм. Но полный диапазон гораздо шире — от 11 до 50 мм.

3. Число зубьев

С увеличением количества зубьев снижается скорость обработки, но улучшается чистота реза. И наоборот: чем меньше зубьев — тем быстрее идет работа, но пропил становится все менее аккуратным. У характеристики есть своя классификация, представленная в таблице:

НаименованиеКоличество зубьев, шт
1Большое80-90
2Среднее40-80
3Малое10-40

4. Наклон заточки зубьев

Наклон заточки — угол отклонения режущей кромки зуба от радиуса пильного диска. На картинке наглядно показано, как характеристика может влиять на процесс работы. Углы бывают такими:

Стандартный: 5-15°. Универсальная заточка. Подходит для всех видов распила.

Положительный: 15-20°. Идеален для продольного пиления за счет эффекта «захвата».

Отрицательный: от до –5°. Применяется для поперечного реза, не образует сколов.

5. Толщина диска

Стандартный параметр равен 3,2 мм. Чем тоньше диск, тем сильнее он нагревается и быстрее выходит из строя. Большая толщина гарантирует долгий срок службы оснастки, но замедляет работу. В этом случае растет перерасход материала из-за широкого пропила.

Общие характеристики инструмента

В самом начале был изобретен консольный деревообрабатывающий станок, благодарить за который следует гениального Раймонда ДеВольта. Принцип работы этого станка освоили, переняли и стали разрабатывать дальше другие производители. В результате некоторое время спустя техники Митчел и Саливан собрали ручную циркулярную пилу. Позднее А. Стил получил патент на интегрированный привод режущего диска, а Эммонс – на боковой. В конце концов первая «полноценная» ручная циркулярка была представлена немецкой компанией AEG, запустившая линейку электроинструментов с питанием от сети 220 В.

Современная циркулярка отличается от первых разработок прежде всего широчайшим функционалом, что позволяет с уверенностью заявить, что добавлять здесь больше нечего. Поэтому новые модели, появляющиеся каждый год на рынке, отличаются лишь усовершенствованием уже имеющихся опций – более компактные размеры без потери мощности, более острые и долговечные лезвия и т.д.

Конструкция дисковой пилы довольно сложна, поскольку этот инструмент одновременно отвечает высоким требованиям к настройкам и точности, а также обеспечивает быструю, эффективную и безопасную работу. Из-за сложности устройства ремонтировать пилу своими руками без профессиональных навыков настоятельно не рекомендуется. Циркулярки или «паркетки» используют для получения продольных и поперечных резов по древесине и любым ее производным (ламинат, паркет, фанера, ДСП и т.д.). Стоит заметить, что для работы с ламинатом, сэндвич-панелями, оргстеклом и пластиковыми материалами необходимо использовать специальные диски и задавать соответствующие настройки работы. Мощные многофункциональные приборы способны справляться даже с шифером. Ограничения существуют разве что по характеру реза – циркулярка может «ходить» только по прямой линии.

Как подобрать диски для циркулярки

Итак, мы плавно перешли от конструктивных особенностей циркулярки к разновидностям дисков, используемых для работы. От них зависит конечный результат, скорость и материалы, с которыми мастер сможет работать. Прежде всего, следует знать, что диски могут быть с твердосплавными напайками или без них. Последние используют при работе с мягкими сортами древесины для получения аккуратных ровных пропилов. С твердыми породами и тем более металлом диск без напаек не совладает, а если в дереве случайно попадется гвоздь или толстая скоба, диск лишится «зубов» и его придется просто выкинуть – ремонтировать и точить бесполезно.

По этой причине многие мастера предпочитают перестраховываться и использовать диски с твердосплавными напайками. Им не страшны случайные гвозди и другие препятствия, однако и результат получается более грубым и не таким ровным, как в случае с «деликатным» диском.

Различают не только сами диски, но и формы зубьев на них: активные и пассивные. В первом случае значит, что угол заточки зубьев положительный, то есть зуб загибается по ходу вращения диска, Во втором – отрицательный, то есть против хода. На что это влияет? Если работать активным диском, можно не бояться гвоздей в дереве и справляться с оргстеклом или твердым пластиком. Если на пиле стоит пассивный диск с отрицательным углом наклона зубьев, инструмент справится с особо твердыми материалами: медь, жесть и т.п. В принципе, такой диск может работать и с древесиной, но он дает чересчур «лохматый» срез, поскольку зубья не режут, а раздирают материал. Поэтому прежде чем выбрать это приспособление для ручной циркулярки, определитесь, с какими материалами будете работать.

Основные характеристики, на которые стоить обращать внимание в первую очередь

Самые распространенные на рынке модели имеют мощность двигателя от 0,8 до 2,2 кВт и обороты 4,5-5,5 тысяч в минуту, вес варьируется в пределах от 3 до 7 кг

При выборе эти 3 параметра самые важные, на них нужно обращать внимание в первую очередь

Мощность

Чем выше мощность, тем лучше. Но следует помнить, что чем больше мощность, тем выше стоимость, вес и расход электроэнергии. Поэтому, чаще всего пользователи останавливаются на вариантах средней мощности, от 1,0 до 1,6 кВт. Исключение составляют случаи, когда инструмент покупается для решения не совсем стандартных, «средних» задач – для распиловки только тонкого или толстого материала. В первом случае достаточно самого маломощного варианта, во втором наоборот.

Частота вращения диска

Чем выше скорость вращения диска, тем точнее и чище пропил. Однако по законам физики «увеличение скорости, уменьшает силу». Поэтому при одинаковой мощности двигателя, более «быстрый» диск вращается с меньшей силой.

Разброс у самых популярных моделей и производителей невелик, от 4,5 до 5,5 тыс об/мин, поэтому особо ощутимой разницы в работе нет. Тем не менее, опытные специалисты замечают разницу в скорости вращения диска.

Глубина распила

Показатель напрямую зависит от расстояния, на которое пильный диск максимально выходит из станины (опорной платформы) под прямым углом. При наклонном пилении, глубина уменьшается. Например, инструментом с глубиной пропила 54 мм можно распилить брус сечением 100 мм, если делать пропил с двух сторон бруса.

Изменение угла наклона

Этой функцией оснащены практически все дисковые пилы такого типа (от 90 до 45 градусов)

При выборе следует обращать внимание на качество исполнения узла. Винтовые зажимы должны быть достаточно надежными, лучше металлическими (пластмассовые рукоятки зажимов на бюджетных моделях часто отламываются)

Сама дуга поворота под угол должна быть выполнена из достаточно прочного металла, чтобы не согнуться.

Пильный диск

На практике, каждый производитель выпускает пилы под диски своего размера. Подобрать подходящий диск от пилы такой же мощности другого бренда не всегда удаётся. Совпадения бывают, но не всегда.

Отличия посадочного и внешнего диаметров всего в несколько мм приводят к тому, что «чужой» диск не подходит.

В итоге, вместо заточки и дальнейшего использования их приходится выкидывать и покупать новые. Тогда как зубья стандартной формы можно подтачивать, в несколько раз увеличивая срок службы.

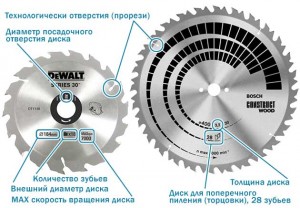

На пильном диске очень много информации, цифрами отмечены самые важные. 1. Фирма-производитель. 2. Модель и тип диска. 3. Размеры. 4. Тип применяемого инструмента. 5. Тип распиливаемого материала. 6. Размер диска. 7. Количество зубьев. 8. Посадочный диаметр. 9. Максимальные обороты. 10. Направление вращения.

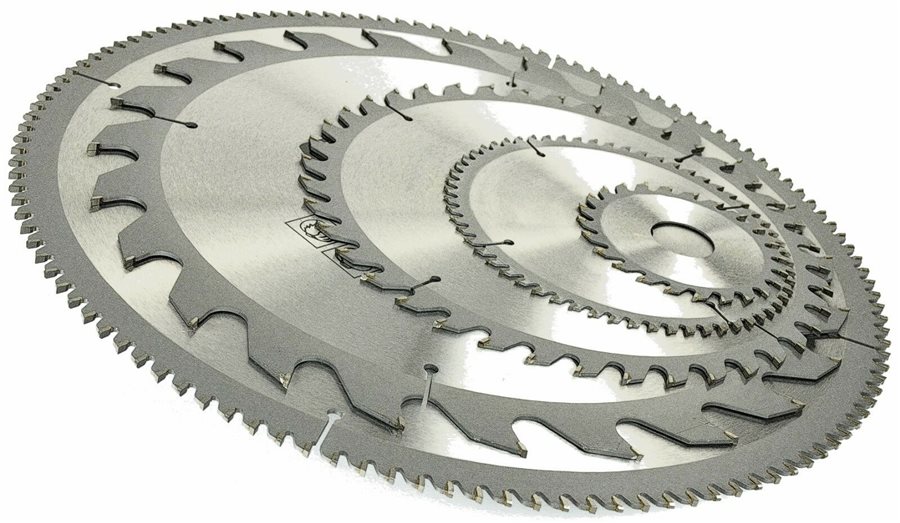

Основные параметры диска для циркулярной пилы

Наружный (внешний) диаметр

Определяется внутренним размером защитного кожуха – диск с большим диаметром не установится на пилу с меньшими габаритами кожуха. Основные размеры режущего инструмента для ручных циркулярных пил располагаются в диапазоне 130-250 мм. Внешний диаметр на скорость резки не оказывает существенного влияния, но определяет глубину прорезания. С увеличением пропила значительно нагружается двигатель, происходит нагрев металла диска и самого обрабатываемого изделия.

Внутренний, посадочный диаметр

Имеет несколько размеров: 16, 20, 22, 30, 32. Важный параметр – диаметр должен соответствовать размеру силового вала на пиле, под которую подбирается диск. На некоторых моделях дисков расположены дополнительные отверстия, фиксирующие диск на штифтах.

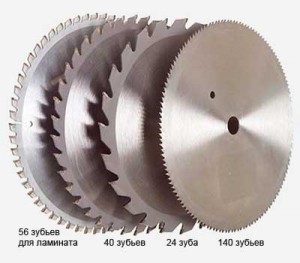

Количество зубьев на диске

Влияет на такие параметры, как скорость резки и чистота обработки. С уменьшением количества зубьев скорость обработки увеличивается, улучшаются условия для отвода стружки, но ухудшается чистота пропила. При увеличении числа зубьев рез получается более чистым, но возрастает нагрузка на двигатель. Условно по количественному соотношению диски можно разбить на три группы:

  • большое количество резцов, находится в диапазоне 80-90 шт.;
  • среднее количество (40-80 шт.);
  • малое количество (10-40 зубьев).

Диски со средним количеством резцов относят к универсальному типу. Ими можно обрабатывать мягкую и твёрдую древесину, выполнять поперечные и продольные резы, применять для обработки различных изделий из древесины.

Наклон зуба

Определяется отклонением от радиуса диска поверхности режущей кромки. При отклонении к тыльной стороне зуба наклон называется отрицательным, при обратной стороне наклона – положительным. Для продольного пиления целесообразнее применять зуб с положительным наклоном, так как в процессе обработки происходит своеобразный захват материала, наезд диска на деталь, что способствует более быстрому резу заготовки в целом. Наклон зуба подразделяют:

  • стандартный наклон – угол изменяется от 5° до 15°;
  • положительный, агрессивный наклон составляет 15-20°;
  • обычный, отрицательный угол лежит в диапазоне от 0° до -5°.

Конфигурация зубьев

Каждый тип резца сконструирован и выполнен для решения определённой задачи. Подразделяются:

  • Плоский резец – применяется для быстрого продольного пиления мягкой или твёрдой древесины, имеет обозначение FT.
  • Сменный резец – имеет последовательно чередующийся сменный наклон зубьев в одну или другую сторону. Резцы дают ровный и достаточно чистый пропил. Применяется для поперечного и продольного реза древесины, обработки фанеры, ОСП, ДСП и композитных плит, обозначаются символом ATB.
  • Комбинированный резец – это последовательная смена групп из сочетания четырёх сменных резцов (ATB) и одного плоского (FT). Обозначаются как Combi. Этот тип диска относят к универсальным из-за возможности выполнять разные виды пропилов.
  • Трапециевидный плоский резец – выполнен из следующих друг за другом плоских зубьев. Более высокий заточен под трапецию, низкий является плоским. Применяется для обработки древесины и изделий из неё, для полимерных материалов и мягких цветных металлов. Имеет обозначение TCG.
  • Сменный резец с увеличенной наклонной боковой частью – разработан для обработки материала, склонного к раскалыванию, а также для чистового поперечного пиления. Обозначается HiATB.

Толщина диска

Определяет фактическую ширину пропила. Стандартный размер составляет 3,2 мм. Кроме этого, толщина диска сказывается на прочности самого режущего инструмента. Уменьшение параметра приводит к тяжёлым режимам работы, перегреву диска и к поломке. Больший размер вызывает повышенный расход обрабатываемого материала, то есть «перевод в стружку».

Дисковые пилы применяются при обработке различных материалов. Соответственно и режущий инструмент выполняется под конкретные задачи.

Как самому сделать раскрой ДСП?

Данная статья – логическое завершение цикла статей о самостоятельном проектирование и расчете мебели для дома.

Здесь я расскажу о том, как делать экономный раскрой в домашних условиях, укажу на всевозможные нюансы и возможные подводные камни, к которым вы должны быть готовыми, решившись на заказ порезки ДСП на мебельном производстве.

FAQ или Часто задаваемые вопросы

1 – Зачем самому делать раскрой? – Прежде всего, самостоятельный раскрой деталей в листе ДСП – это ваша экономия.

Дело в том, что большинство мебельных компаний, производящих распил ДСП, продают плиты поштучно. То есть, если детали, которые вам необходимы, не помещаются в листе ДСП, и хоть одна штука оказывается на второй плите, вам приходится платить за два полных листа ДСП.

Согласитесь, не очень выгодно оплачивать две плиты, если по факту получается, что на шкаф-купе или кухню уходит всего лишь лист ДСП и еще пара небольших деталей.

Именно поэтому, лучше самостоятельно в домашних условиях сделать раскрой, согласно которому заказать распил в мебельном цехе.

2 – Что делать, если все равно по раскрою ДСП получается большой остаток? – Все просто – огляните свежим взглядом вашу квартиру и дом. Возможно, вам не помешает небольшой журнальный столик или необходимы книжные полки.

Используйте остаток рационально, продумайте несколько новых декоративных и функциональных элементов для интерьера и добавьте их в свой раскрой.

Таким образом, покупка деталей ДСП превратится из заведомо невыгодной в очень экономную и продуманную.

3 – Что такое структура ЛДСП? Как понимать выражение мебельщиков – по структуре или против структуры? – Обратите внимание на расцветку ламинированной ДСП, если в ней присутствует деревоподобный рисунок, значит она обладает схематическим изображением этой самой «структуры», а именно – структуры коры дерева, имитирующим ту или иную породу (бук, ясень, сосна, дуб, ольха, вишня и прочие.)

Согласитесь, довольно глупо выглядят мебельные фасады, на которых рисунок (структура) идет вразброс – на одном вдоль, на втором поперек, потом снова вдоль.

Поэтому, прежде чем заказывать ЛДСП на производстве, вы должны иметь на руках список деталей, написанных согласно определенным правилам и последовательности.

Итак, обратите внимание на то, как выглядит плита ламинированной ДСП с рисунком

Мы видим, что структура идет вдоль длинной стороны. И, если детали будут ложиться параллельно изображенных волокон – такую деталь мебельщики назовут «по структуре», если же перпендикулярно – то «против структуры».

4 – Как правильно указать размеры в списке, чтобы детали одного вида обладали одинаковым рисунком структуры? – Первое, и самое главное – это определиться с видимыми элементами, на которых структура обязана располагаться в одну и ту же сторону.

Например, фасады, бока шкафа, лицевой цоколь. А вот те детали, которые расположены внутри шкафа (внутренние полки, бока выдвижных ящиков и подобное), можно вырезать из листа ДСП вразброс.

Указывая размеры для мебельного цеха, лучше заранее уточнить, где вы планируете производить распил ЛДСП, какой размер детали указывать первым.

В большинстве мебельных компаний, первым указывают размер детали, который идет по структуре, то есть вдоль рисунка.

А теперь внимательно просмотрите схематический эскиз, расположенный ниже – на нем я постарался максимально доступно изобразить как будут выглядеть детали при размерах указанных по структуре и против структуры.

5 – Что такое базировка листа ЛДСП? Зачем при самостоятельном раскрое деталей ДСП указывать размер плиты меньше фактического? – Действительно, зная стандартные размеры листа ЛДСП, создавая раскрой, нужно учитывать базировку листа, которую обязательно будут делать в цехе перед распилом деталей.

Обычно, края плиты содержат некоторые сколы, неровности, возможно даже небольшое набухание. Поэтому, распиловщики «базируют лист ДСП» – срезают 10-15 мм с каждой стороны. Исходя из этого, вы должны также сделать базировку, то есть принять за правильный размер, например не 1830 х 2750 мм, а 1810 х 2730 мм.

6 – Что такое ширина пропила и чему она равна? – Ширина пропила – это ширина реза пилы. Пила, установленная на распиловочном станке, обладает толщиной 4 мм, а значит, между деталями будет рез толщиной в эти самые 4 мм.

То есть, фактический размер, на котором расположатся две детали 300 и 400 мм – не 700 мм, а 300 + 400 + 4 = 704 мм. Каждый пропил необходимо также обязательно учитывать при раскрое.

Ну, вот и все, теперь вы подготовлены для того, чтобы приступить непосредственно к самостоятельному раскрою деталей ЛДСП, который можно произвести двумя способами – вручную, при помощи линейки, листочка, ластика, калькулятора и с помощью компьютерной оффлайн или онлайн программы раскроя.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
