Устройство типовой насосной станции
Типовая насосная станция для дачи состоит из следующих основных деталей:
- гидроаккумулятор (гидравлический бак с мембраной);
- насос;
- реле давления;
- манометр;
Устройство типовой насосной станции
Гидроаккумулятор насосной станции
Гидроаккумулятор – это полый бак, внутри которого находится резиновая груша, в которую и поступает закачиваемая вода. На заводе производителя в гидроаккумулятор закачивают воздух под давлением чтобы резиновая груша сжалась. При закачивании в грушу воды, преодолевая давление в баке, она может выпрямиться и даже немного надуться. Из-за этой подвижности объема заполненного водой (груши) обеспечивается защита от гидроудара, т.е. при открытии, к примеру, крана в раковине вода пойдет из него плавно, без резких ударов
Это крайне важно как для самих потребителей, так и для смесителей, запорной и соединительной арматуры
Ниппель для закачки воздуха в гидроаккумулятор насосной станции
Объем гидроаккумуляторов варьируется от 1,5 до 100 литров. Чем больше объем бака, тем:
- реже будут запуски насоса для подкачки воды, а значит меньше износ насоса;
- больший объем воды можно получить из крана, при внезапном выключении электричества (примерно половина бака).
Насос станции
Насос обеспечивает основную функцию станции – перекачивает воду из одного места в другое. Но как именно они это делают – важный вопрос. В насосных станциях используют следующие виды насосов:
- поверхностные насосы:
- многоступенчатые;
- самовсасывающие;
- центробежные.
- погружные насосы:
- центробежные;
- вибрационные.
Поверхностные насосы устанавливаются непосредственно в насосную станцию, чаще всего на гидроаккумулятор. Погружные же насосы опускают под воду, и они качают воду в бак на удалении.
Сравнение разных типов насосов для насосной станции
| Тип насоса | Глубина всасывания | Напор | КПД | Уровень шума | Установка | Эксплуатация |
|---|---|---|---|---|---|---|
| Центробежный насос | 7-8 м | высокий | низкий | высокий | вне дома, удаленно | сложно: необходимо заливать воду в систему |
| Многоступенчатый насос | 7-8 м | высокий | высокий | нормальный | внутри дома | сложно: необходимо заливать воду в систему |
| Самовсасывающий насос | до 9 м (до 45 м при наличии эжектора) | нормальный | нормальный | нормальный | внутри дома | просто: нет особенностей |
| Центробежный погружной насос | до 40 м | нормальный | низкий | нормальный | в воде | просто: нет особенностей |
| Вибрационный погружной насос | до 40 м | низкий | низкий | нормальный | в воде | просто: нет особенностей |
Характеристики насосной станции
Основные параметры выбора насосной станции для дачи
Если вы планируете использовать насосную станцию для канализации, т.е. отвода фекальных и сточных вод, то вам понадобятся специальные установки. Подробно обо всех видах насосов мы писали в статье https://best-stroy.ru/articles/kak-vibrat-nasos_932 – прочитайте, будете специалистом по всем насосам!
Реле давления насосной станции
Реле давления подает сигналы насосу станции начинать и прекращать качать воду в систему. Необходимо настроить реле на граничные значения давления в системе, чтобы оно знало, в какой момент нужно запускать насос, и в какой его остановить. Стандартные значения нижнего давления в системе выставляют на 1,5-1,7 атмосферы, а верхнего на 2,5-3 атмосферы.
Реле давления насосной станции
Регулирование реле давления
Снимите пластиковую крышку с реле давления, открутив плоской отверткой винт крепления. Внутри вы обнаружите две пружины и гайки, сжимающие их.
Запомните две вещи:
- Большая гайка отвечает за нижнее давление, а маленькая – за верхнее.
- Вращая гайки по часовой стрелке, вы будете увеличивать пограничное давление, на которое будет ориентироваться реле.
Включив насосную станцию (Внимание, соблюдайте технику безопасности!), вы можете оценить значения верхнего и нижнего предела давления, выставленного в реле давления, с помощью манометра

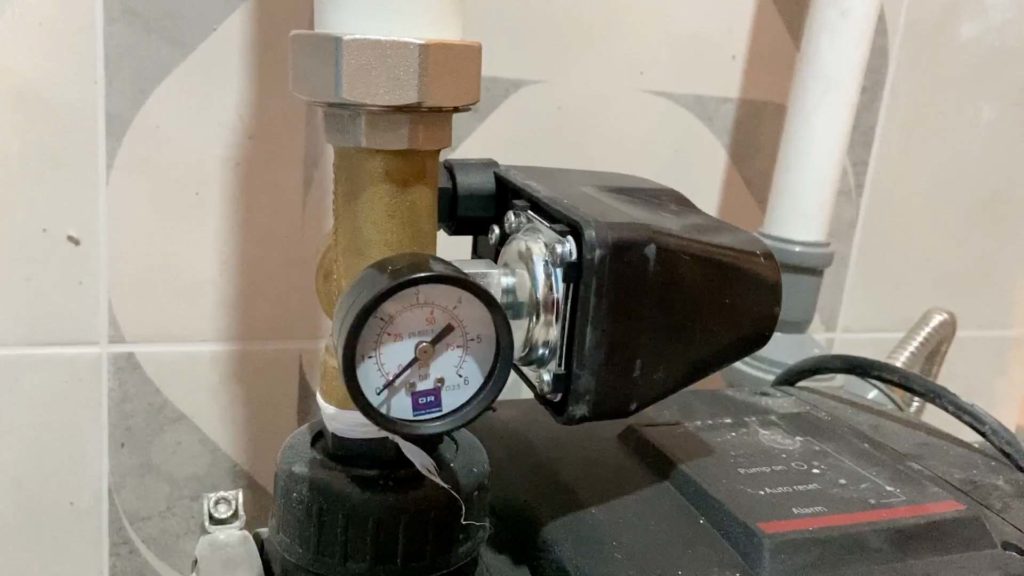

Манометр
Манометр – это измерительный прибор, показывающий значение давления в системе в настоящее время. Отслеживайте данные по манометру, чтобы регулировать настройки реле давления насосной станции.
Манометр насосной станции показывает давление в системе водоснабжения дачи
Автономное водоснабжение с насосной станцией: плюсы и минусы
Станции для частного дома обладают рядом неоспоримых достоинств:
- приемлемой стоимостью;
- простой монтажа;
- компактные размеры и комплектность;
- доступность к узлам для проведения технического обслуживания и ремонта;
- могут работать на скважинах малого диаметра;
- возможность сделать запасы воды, что является несомненным преимуществом в случае перебоев с подачей электрической энергии.
К сожалению, им присущи и некоторые недостатки, знать о которых лучше до момента выбора оборудования:
- может возникнуть перегрев электродвигателя;
- необходимо утепление и устройство вентиляции в помещении, в котором будет установлен насос;
- для глубины более 8 метровнужно дополнительное устройство эжектора;
- необходимость периодического проведения техобслуживания;
- чистка накопительной емкости и обратного клапана.
Очень полезные советы
Резьбовые соединения необходимо затягивать ключом, а не руками, чтобы обеспечить необходимую герметичность. Для подключения арматуры, защитных устройств и самой насосной станции лучше использовать трубы, диаметр которых немного больше расчетного, чтобы компенсировать нагрузку, возросшую из-за изгибов магистрали.
Чтобы защитить насос от холостого хода, можно установить линию рециркуляции. Для этого на подающую и всасывающую трубы ставят тройники и соединяют свободные патрубки обратной магистралью.
На ней следует поставить кран, позволяющий контролировать интенсивность обратного потока. Такое дополнение улучшит напор, но будет несколько снижать производительность прибора.
В качестве основания для насосной станции можно использовать кронштейн, но она должна стоять ровно на амортизирующих прокладках, чтобы вибрация была минимальной.
Примерно раз в три месяца необходимо проверять:
- состояние стыков на предмет протечек.
- состояние фильтров для своевременной прочистки.
- настройки реле для их коррекции;
- состояние гидробака, чтобы определить места протечек.
Гидропневматический бак
Оснащение водопроводных насосных станций аккумуляционным баком позволит сделать систему автономной при резком понижении уровня воды в источнике. Это достигается за счет накапливания номинального количества водного ресурса, указанного в документах, сопровождающих изделие. Кроме того, он выполняет роль регулятора давления в системе водопровода.
Гидроаккумуляторы
Объем расширительной емкости напрямую зависит от потребления ресурса. Следовательно, чем больше количество одновременно активных точек водоразбора, тем больше необходимый объем бака. Наиболее распространенные модели станций оснащены гидропневматическими бачками до 50 л. Максимальный объем – 100 л.
Установите реле давления
Реле давления устанавливается сразу за насосом
Следующая рекомендации связана с работой, непосредственно с самой насосной станцией подачи жидкости. Согласно техническим параметрам агрегат может максимально выдать фиксированное давление. Обычно это 3-5 атмосфер. В нашем случае станция Grudnfos MQ 3-45 выдает 4,5 амтосферы.
Если прокачка воды будет производиться из накопительной ёмкости, давление в трубопроводе составит так же 4,5 атмосферы. В случае забора из основных систем водоснабжения дело обстоит немного иначе. Вода из основного трубопровода подаётся под разным давлением. Если давление в водопроводе подскочит до 3 бар, плюс мощность станции 4,5 бар в итоге получится около 7 бар. Такой показатель в любом случае очень негативно скажется на работе всей системы трубопровода в помещении. Могут повредиться стыковые соединения фитингов, сами трубы и другие важные элементы конструкции.
Чтобы этого не произошло, на выходе насосной станции должен быть установлен реле давления насосной станции. То есть на входе, к примеру, 7 бар, после прохождения через реле давления получится 4 бар (если выставите это значение), что необходимо для нормальной работы всей системы. Устройство самого регулятора предусматривает возможность регулировки давления воды под конкретные условия эксплуатации. В итоге, как только станция нагонит установленные 4 бар, реле даёт команду на выключение насоса.
Технология монтажа насосной установки
После того как выбрано место для установки, приступают к монтажным работам, которые проводятся в несколько этапов.
Проведение подготовительных работ
Для перекачивающего агрегата понадобится прочное основание, которое может быть изготовлено из дерева, кирпича или бетона.
Поверхность, на которую устанавливают оборудование, должна быть ровной. Насос в процессе работы вибрирует, что негативно влияет на основание, может привести к появлению течи. Для этого делается обвязка и армирование, а чтобы уменьшить вибрацию, рекомендуется прямо под опоры уложить резиновые прокладки.
Сборка водозаборного узла
Возможны следующие варианты:
- Стандартная схема подключения, когда речь идет о станции с насосом поверхностного типа, при условии встроенного эжектора. В таком случае узел — это обратный клапан, на котором установлен сетчатый фильтр. К системе они подключаются через муфту.
- Установка, оснащенная внешним эжектором. В данном случае на эжектор устанавливают обратный клапан, оснащенный сетчатым фильтром, а сверху подключают 2 трубы.
- Погружной насос, в конструкцию которого включен фильтр грубой очистки. Здесь тоже используется обратный клапан, но есть свои особенности. Поскольку прибор много весит, нужно закрепить его на прочном тросе, а узел опускают так, чтобы его от дна источника отделяло не менее 0,5 м.
Монтаж поверхностных элементов станции
Существуют разные схемы установки такого оборудования. Выбор осуществляется в зависимости от того, какого типа агрегат используется для перекачки воды. Но основное правило гласит, что любой прибор может включаться в схему только в том случае, если установлен через краны шарового типа и обратные клапаны. В таком случае отдельные узлы и детали системы можно менять или ремонтировать, обходясь без слива всей воды.
Схема установки.
Хотя теоретически такую возможность тоже нужно предусмотреть. С этой целью должен быть с помощью тройника сделан отвод, к которому подключен сливной кран.
Кроме того, нельзя забывать об очистке воды. На подающем трубопроводе обязательно монтируют фильтр грубой очистки. А на напорной линии, которая идет к потребителю, — фильтр тонкой очистки.
Первый запуск станции
Поскольку мощность электрического двигателя велика, рекомендуется обеспечить для этого оборудования отдельное электропитание. Необходимы устройство заземления и установка стабилизатора напряжения.
Перед запуском нужно проверить давление в воздушной камере гидроаккумулятора. Значение во многом зависит от емкости гидробака. Например, если она составляет 20-30 л, то давление — 1,4-1,7 бар. Если объем гидробака превышает 50 л, соответствующий показатель давления должен быть на уровне 1,7-1,9 бар.
Важный момент — перед тем как впервые запустить станцию, производится заполнение рабочей части системы водой. Тут есть 2 варианта:
- Выкрутить из заливного отверстия заглушку
- Если трубопровод предусматривает наличие воронки, то удобнее использовать ее.
Заливку воды осуществляют до тех пор, пока она не станет выливаться.
Сам запуск осуществляется в такой последовательности:
- Подсоединить насос к электросети.
- Слегка приоткрыть на заливной воронке вентиль, чтобы вышли остатки воздуха.
- Включить агрегат.
- При необходимости — выполнить дополнительные настройки реле давления и гидроаккумулятора.
Через 2-3 минуты после запуска должна потечь вода из выходного отверстия. Если этого не произошло, нужно выключить установку, долить жидкости и снова запустить.
1 Из чего состоит насосная станция?
Насосные станции для скважины состоят из следующих функциональных элементов:
- Водяной насос.
В обустройстве насосных станций своими руками, для забора воды чаще всего используются два вида насосов – вибрационные (типа «Малыш», «Ручеек», и им подобные), либо центробежные агрегаты. Выбирать вибрационный насос стоит, если забор воды выполняется из неглубокого источника – колодца, либо скважины на песок, глубина которой не превышает 10-15 метров.
К преимуществам вибрационных устройств можно отнести минимальную стоимость, простой ремонт, и достаточную, для нетребовательного бытового использования, продуктивность.
Однако если вы владеете артезианской скважиной, глубина которой превышает 30 метров, вам понадобится глубинный центробежный насос. Такие агрегаты стоят на порядок дороже, однако их мощность и ресурс работы несравнимо выше, чем у насосов «Малыш».
Часто используют и поверхностные насосы, но они имеют сравнительно низкую возможную глубину забора воды (примерно 12-15 метров), а потому для использования внутри глубоких скважин или колодцев не подходят.
- Гидроаккумулятор
Обычная насосная станция с гидроаккумулятором, реле давления, насосом и манометром
Гидроаккумулятор для насосных станций – это емкость, которая выполняет функцию накопления воды. Помимо того, что в доме постоянно будет находиться необходимое количество воды, такой бак будет защищать всю систему от гидроударов, и обеспечивать оптимальный режим работы насоса.
Гидроаккумулятор контролирует плавность изменения давления подачи воды при его работе, и убирает необходимость постоянного включения и выключения насоса (что крайне позитивно сказывается на сроке службы вибрационных устройств «Малыш», так как в большинстве случаев их ремонт связан именно с перегревом и повреждением обмотки электромагнитных катушек).
Однако не стоит думать, что установка одного только гидроаккумулятора защитит насос от перегрева. Это устройство, конечно, сократит время работы насосного оборудования. Однако погружные модели, особенно насосы «Малыш», могут перегреваться и за счет слишком малой толщи воды вокруг, так как именно вода выполняет основные функции по охлаждению их двигателя и корпуса.
- Реле давления
Реле давления это то, что объединяет всё оборудование в общую систему, и обеспечивает её автономное функционирование. Собрать насосную станцию для скважины без этого элемента невозможно. Реле постоянно контролирует уровень внутреннего давления, которым обладает накопительная емкость (гидроаккумулятор).
Если давление в гидробаке падает ниже допустимого уровня, что свидетельствует о том, что уровень воды в нём уменьшился, реле давление соединяет контакты погружного насоса, вследствие чего он включается, и начинает подачу воды. Как только гидроаккумулятор заполнился до необходимого уровня, реле отключает насос.
- Манометр
Устанавливается на гидробак, если емкость изначально не была им укомплектована. Исходя из показателей манометра, выполняется контроль и регулировка всей системы.
Пару советов о том, как выбрать насосную станцию: лучше всего отдавать предпочтение оборудованию от проверенных производителей «Грундфос», «Педролло», «Эргус».
Подключение поверхностного насоса к гидроаккумулятору
Технические характеристики станции (продуктивность и максимальную глубину подъема воды) выбирайте исходя из глубины и дебита вашей скважины, накопительную емкость – исходя из количества воды, которое вам понадобится для бытового использования, в случае отсутствия электроэнергии и невозможности осуществить водозабор.
Последовательность подключения
Подключение к колодцу и скважине
Для начала рассмотрим, как правильно подключить насосную станцию к скважине или колодцу
При этом уделим внимание именно двухтрубной схеме подключения, поскольку она более сложная. Работу ведём в таком порядке:
- Сначала проводим сборку эжектора своими руками. Как правило, это монолитный узел из чугуна, который имеет три выхода.
- На нижний выход эжектора монтируем фильтр грубой очистки из пропиленовой сетки.
- В верхней части чугунной конструкции есть пластиковый раструб. На него нужно надеть сгон требуемой длины диаметром 32 мм.
- Далее необходимо собрать сгон под диаметр трубопровода. Обычно для этого достаточно двух частей с переходниками.
- На выходном отверстии этого сгона устанавливается бронзовая муфта. С её помощью будет выполняться переход к полиэтиленовой трубе.
- Далее от гидротехнического сооружения до дома копают траншеи ниже точки промерзания грунта.
- В траншеи прокладываются водопроводные трубы.
- На выход обсадной трубы скважины устанавливается оголовок. Если найти его не получится, можно использовать колено с плавным углом.
- Чтобы присоединить эжектор к трубопроводу водоснабжения, используют муфты.
- Перед опусканием второго конца трубы его необходимо пропустить через колено под прямым углом.
- Для герметизации пространства используют монтажную пену. После этого трубу можно соединять с переходником (угловым), а он в свою очередь должен быть соединён с наружной частью водопровода.
- Теперь можно опускать эжектор в скважину. При этом глубина погружения должна быть определена заранее с учётом отметки верха обсадной трубы.
- Оголовок фиксируется на обсадной колонне при помощи армированного скотча санитарно-технического назначения.
Особенности подключения к водопроводу
Если поблизости от вашего дома проходят централизованные сети водоснабжения, то подключение насосной станции можно выполнить к ним. Обычно потребность в таком подключении возникает когда, в системе слишком низкое давление, которое не позволяет эффективно и правильно функционировать отопительному оборудованию. Такая ситуация может сложиться по нескольким причинам:
- гидрогеологические условия местности изменились;
- используется устаревшее оборудование;
- поскольку количество жильцов возросло, потребности водопотребления стали больше.
Для подключения к центральному водопроводу вам нужно выполнить следующую последовательность действий:
- Заранее выбирается место, где трубопровод будет разъединён. После остановки подачи воды выполняется расчленение водопровода на две части.
- Так часть, которая идёт от городской магистрали, присоединяется к накопительному резервуару.
- Жидкость из этого бака по трубам должна поступать к насосной установке. К выходному отверстию от насоса присоединяется трубопровод, ведущий к жилой постройке.
- Далее производится прокладка и подключение электропроводки.
- После этого можно выполнять пробный запуск, настройку и регулировку оборудования.
Главное в настройке насосной установки – правильно подобрать давление в системе. Для регулировки оборудования в специальное отверстие на насосном агрегате заливается небольшое количество воды (около 2 литров). Теперь необходимо открыть кран и измерять давление в системе, при котором происходит отключение и включение насоса.
Если давление, при котором срабатывает агрегат, не укладывается в указанные рамки, необходимо отрегулировать прибор. Делать это очень просто:
- На реле давления открывается крышка.
- Для регулировки давления отключения прибора используется винт с обозначением «ДР». Его нужно покрутить в сторону уменьшения или увеличения в зависимости от результатов.
- Для регулировки давления включения нужно крутить винт с обозначением «Р».
- После регулировки крышка на реле ставится на место.
Также не стоит забывать, что на длительную и исправную работу насосного оборудования влияет состав воды, а именно различные примеси песка и глины. Чтобы защитить оборудование от примесей, на всасывающем входе станции устанавливается фильтр.
Устройство насосной станции
Для комфортного проживания в загородном доме необходимо наличие безупречно смонтированной системы водоснабжения, в которой главную функцию выполняет насосная станция.
Знание устройства системы водоснабжения и принципа работы отдельных звеньев этой коммуникации позволяет самостоятельно выполнить монтаж водопровода или проконтролировать работу приглашенных мастеров, провести ремонт отдельного элемента или выполнить его замену при возникновении аварийной ситуации.
Система водоснабжения с насосной станцией для дачи для скважины состоит из следующих важнейших составляющих частей:
- Устройство для забора воды, оснащенное фильтром.
- Обратный клапан, препятствующий движению воды в обратном направлении.
- Всасывающая труба, идущая к насосу.
- Реле давления, регулирующее подачу воды.
- Датчики, по которым можно определить точные значения определенных параметров.
- Гидроаккумулятор, в котором происходит автоматическое накопление воды.
- Электродвигатель.
Гидроаккумулятор является современным и практичным устройством, однако не всегда есть возможность его приобрести. В этом случае для решения вопроса, как установить насосную станцию на скважину, можно использовать накопительный бак, хотя следует учесть его недостатки, включая слабый напор и неудобный монтаж. С учетом того, что специализированные магазины предлагают современные агрегаты для насосной станции, в которых уже имеется гидроаккумулятор, нет необходимости собирать и устанавливать систему с накопительной емкостью.
Решаясь на установку простой емкости для накопления жидкости, важно помнить о следующих правилах:
- Для создания необходимого напора накопительный резервуар устанавливают на максимально возможной высоте. Чаще всего монтаж выполняют в чердачном помещении.
- Основание, на котором предполагается монтаж накопительной емкости, должно быть усилено балками, плитами или дополнительными перекрытиями.
- Бак должен вмещать трехдневный запас воды на случай поломки насоса. Однако следует помнить, что в емкости объемом более 250 литров может накапливаться осадок.
Работает станция для подачи воды из скважины по следующему принципу: при снижении уровня воды происходит включение насоса, который закачивает воду и заполняет систему. Когда система заполняется до необходимого уровня, а давление достигает определенных значений, реле давления отключает насос. Настройки реле выставляют в зависимости от объема накопительной емкости и технических характеристик насоса.
Установка и ввод в эксплуатацию насосной станции
Установка насосных станций проходит поэтапно с учетом нужд хозяев на приусадебном участке в потребности воды.
Начальная стадия монтажа
Начинается монтаж и установка насосного оборудования с выбора места, это может быть подвальное помещение или кессон (специальное подготовленное углубление в земле). Месторасположение станции в кессоне имеет свои плюсы и минусы. Положительным является то, что кессон препятствует попаданию влаги, грунтовых вод в насос и воздействию низкой температуры на него. Недостатком метода является необходимость постройки дополнительного сооружения над кессоном, так как низкие температуры зимой выведут насосную станцию из строя.
Если нет возможности установки водяной станции для дома, тогда систему оснащают с кессоном. Кессоны бывает промышленного и домашнего собственноручного производства. Первый вариант представляет собой пластиковые цилиндры, а второй – бетонные кольца. Чаще всего насосные станции водоснабжения для дома устанавливают в подвальном помещении, чтобы они всегда были под рукой, имелась возможность контролировать работу агрегата. Даже в сильные морозы в подвале поддерживается необходимая температура для подачи воды через насос.
Подготовка оборудования к монтажу и установке
Прокладывание трубопровода
Чтобы низкие температуры не влияли на работоспособность трубопровода, и он полноценно функционировал круглый год, следует вырыть траншею ниже уровня промерзания земли или утеплить трубы самостоятельно, например, при помощи минеральной ваты. Объединив оба способа можно добиться максимальной эффективности защиты насоса от замерзания в холодное время года.
Последующая укладка трубопровода начинается с выкапывания траншеи от источника воды до подвала дома, которая дополнительно укрепляется цементным раствором. После успешной укладки трубопровода он подключается к насосной станции.
Роль погружного оборудования
При использовании готовой насосной конструкции, оснащенной поверхностным насосом, изначально готовится труба для водозабора, спускаемая на дно скважины или колодца. Производятся такие трубопроводы из полимерных материалов, на конце их устанавливаются очищающий фильтр и клапан. После сборки трубопровода его спускают в скважину.
Подключение станции
Понимая устройство насосной станции и подобрав нужный участок, можно приступать к подключению системы. Она обязательно должна крепиться на деревянную, кирпичную или бетонную площадку с анкерными болтами, которая предварительно устелена резиновым покрытием. Трубу водопровода следует подключить к самой станции при помощи муфты, уголка, обратного и запорного клапанов. Запорный кран устанавливают на напорный патрубок, затем крепится муфта с резьбой, после чего в нее впаивают водонапорную трубу. Такие краны на входе и выходе из скважины нужны для возможности доступа к системе в случае поломки.
Установка
Ввод в эксплуатацию
Чтобы проверить, как работает насосная станция, необходимо заполнить насос и накопительный бак перед первым запуском системы водоснабжения. После включения следует следить за уровнем давления, который должен быть в пределах нормативных значений до 3 атмосфер.
Виды насосных станций и оборудования
Насосные станции водоснабжения для дома подразделяются на классификации:
- Устройство по принципу работы выносного эжектора, с подъемом воды из 50-метровой скважины. Система оснащена бесшумным насосом, минусом которого является его загрязнение грязью и песчаными частицами. Производительность будет зависеть от глубины спуска оборудования на дно скважины. При оснащении встроенного эжектора откачивание воды будет с небольшой глубины до 8 метров и с шумом;
- Разновидности насосных станций с гадроаккумулятором или накопительным баком, установка которых зависит от требуемого типа подачи водоснабжения. Местом установки бака является чердак, куда осуществляется подача воды, и откуда после идет ее распределение по всему трубопроводу дома. При небольшом напоре воды оборудование, тем не менее, имеет внушительных размеров габариты. В тоже время, если насосная станция для водоснабжения частного дома является гидравлической, она имеет небольшие габариты, может располагаться в пристройке на участке. Себестоимость оборудования высокая, притом, что запас воды не более 20-25 литров;
- Насосную станцию для частного дома можно выбирать по принципу погружного или поверхностного типа. Более экономичными моделями являются погружные, они имеют высокую стоимость, оснащены водонепроницаемым корпусом и опускаются до глубины 10 метров. Поверхностные модели менее популярны, так как боятся влаги и должны располагаться в теплом помещении, но конструкции легки при монтаже и просты в управлении.
Разновидности
Нюансы установки насосной станции в частном доме
Существует несколько классификаций насосных станций по механизму забора воды. Есть насосная станция с выносным эжектором. Эжектор помещается в скважине, что позволяет разместить станцию в доме из-за отсутствия высокого уровня шума.
Есть насосная станция с встроенным эжектором: способна качать воду с 8 м глубины, низкая чувствительность к загрязнениям воды мусором, но работа данной установки сопровождается высоким уровнем шума.
Исходя из типа насосной станции, установка возможно в 3 местах:
- Подвал: свободный доступ для обслуживания и ремонта, есть возможность сделать качественную шумоизоляцию.
- Отдельное здание, которое находится над устьем скважины или рядом с колодцем, но строительство такого здания влечет дополнительные затраты, т.к это здание должно быть еще и отапливаемым.
- Кессон – конструкция с расположением дна ниже промерзаемого уровня.
По способу подачи, вода идет через накопительный бак, имеющий объем до 100 л, который устанавливается на чердаке дома, и служащий для накопления. Из него самотеком распределяется по трубам дома, но напор воды слабый. За уровень жидкости отвечает клапан-поплавок. Данный тип является экономичным, т.к насос включается лишь для наполнения бака. С помощью гидроаккумулятора или мембранного бака, которые регулируют давление, можно разместить систему и в подвале здания, запас воды примерно 20-30 л. По источнику воды, бывают поверхностные насосы.
Насосную станцию лучше устанавливать в сухом месте
Насос, способный поднять воду с 9 м, находится на поверхности в теплом помещении, забор происходит с помощью трубы или шланга, присоединенного к нему и погруженного в источник. Насос необходимо предохранять от попадания влаги. Есть погружные насосы – имеют водонепроницаемый корпус, помещаются в воду целиком в источник глубиной более 10 м. Погружные насосы бывают скважинные и колодезные. Насосы для скважин являются центробежными, имеют высокую производительность, минус их в том, что они крайне чувствительны к различным загрязнениям воды. Колодезный насос легко установить, неприхотлив к качеству воды, но имеет малую мощность.
Основы функционирования и конструктивные особенности
В качестве наиболее важных, основных узлов выступает непосредственно сам насосный агрегат и накопитель. В зависимости от исполнения механизмом управляет узел автоматики или поплавковый элемент. В результате получается, что каждый из действующих узлов встречается в разных исполнениях. Например, накопитель существует в виде гидроаккумулятора и бака. Сам же насосный агрегат может быть оснащен эжектором или не иметь такового. Причем первый из названных вариантов может выполнен со встроенным или внешним эжектором.
Устройства с накопительным баком обладают длинным перечнем недостатков, среди которых основные: крупные габариты, а соответственно, и затруднения при монтаже, а также отсутствие принудительного воздействия на воду, что не способствует повышению давления в системе.
Насосная станция с накопительным баком является достаточно громоздким оборудованием
Наиболее распространены сегодня именно исполнения с гидроаккумулятором. Принцип их действия основан на особенности основного узла, который разделен внутри полости на два отсека. Оба они отвечают за разные функции: подкачка воздуха или воды.
За уровнем давления следит реле, которое отключает устройство при достижении им давления определенного уровня. Если же значение данного параметра опускается до минимальной границы, реле срабатывает и устройство включается в работу. Несмотря на популярность, данный вид техники имеет и свои недостатки, в частности, не слишком вместительный бак.
Устройство насосной станции с гидроаккумулятором
Устройство и принцип работы гидроаккумулятора
Основная задача гидроаккумулятора — увеличение ресурса насоса. Этот показатель напрямую зависит от количества включений. Стартовый ток агрегата превышает рабочие показатели, что приводит к разрушительным последствиям. Мембранный аккумулятор как раз помогает их предотвратить.
Он выполняет такие функции:
Устройство гидроаккумулятора.
- защита насоса от износа;
- повышение срока эксплуатации оборудования за счет наличия запаса жидкости в мембранном отсеке;
- обеспечивает постоянное давление в трубопроводе;
- предотвращает разрушительные гидроудары.
Прибор является герметичным сосудом. Поэтому частично выполняет ту же функцию, что и оборудование с накопительным баком.
При выборе гидроаккумулятора предварительно проводятся расчеты, чтобы определить количество точек воды и требуемые уровни мощности и давления в системе. Кроме того, нужно знать количество проживающих людей и общий объем потребления воды.
