Ремонт насосных станций

Разборка насоса

Демонтировал насосную станцию целиком, и вытащил из подвала дома. Теперь можно в удобной обстановке разбирать её.

Я не стал сразу снимать насос целиком, с гидроаккумулятора, а сначала, снял всё что можно.

Сначала, снял защитный кожух вентилятора охлаждения электродвигателя. Он снимается не сложно. Просто аккуратно поддевая его понемногу, от двигателя, прокручивая вал, чтобы не было перекоса. Это удобно делать «плоской» отверткой, или металлической пластиной. Не делайте резких усилий, чтобы не сломать вентилятор.

Далее, я попытался открутить болты, стягивающие корпус электродвигателя. Увы, смог открутить только один. Три болта отломились, и в дальнейшем, предстоит дополнительные проблемы, по их извлечению.

Корпус насоса прикручен болтами из нержавейки. Болты рассчитаны под ключ «шестигранник».

Но, и тут не повезло! Два болта не пошли. Ключ просто «слизал» грани болта. Пришлось действовать радикально – резать!

За годы эксплуатации, корпус насоса изъела коррозия. Дюралевый корпус местами покрыт язвами. Пришлось прилагать усилия, чтобы снять корпус насоса. Благо, съёмная часть насоса, выполнена из нержавейки!

Наконец, насос разобран.

Предположения, по поводу подшипника оправдались. Вышел из строя передний подшипник. Смазка из него высохла, и при работе «на сухую», подшипник начал рассыпаться.

Осталась ещё одна непростая задача – снять рабочее колесо насоса. Почему непростая? Опять же, из-за многих лет работы.

Гайка крепления рабочего колеса открутилась нормально. Однако же, само колесо снять не получалось. Пробовал с помощью наставки и молотка, выбивать вал ротора – ничего. Колесо выходило только на половину. Уже расплескался вал ротора, и никак. Пришлось просто разбить колесо. Только тогда получилось снять втулку из сплава меди, шпонку.

В последствии, обработал болгаркой развальцованный вал, и перенарезал леркой резьбу.

Вал ротора насоса наконец освобождён, для дальнейших действий.

Так как у меня нет специального съёмника, и сам подшипник уже не пригоден, «снял» я его, с помощью болгарки. Аккуратно сделал надрезы на наружном кольце, затем ударом молотка разбил. То же и с внутренним кольцом подшипника проделал.

Насосные станции для дома – устройство и некоторые виды ремонта

Есть вещи, которые можно сделать самостоятельно, например:

  • произвести прочистку обратного клапана и всей системы, труб;
  • прочистить фильтр грубой очистки;
  • настроить реле;
  • поставить дополнительный накопительный бак;
  • произвести демонтаж старой конструкции и пр.

Но другие ремонтные работы требуют специализированных знаний и опыта. Так мы рекомендуем обращаться к специалистам, когда вопрос касается поломки гидробака.

Замена груши гидроаккумулятора

Мембрана – самое чувствительное место у водного резервуара, поскольку именно она ежедневно подвергается непосредственному воздействию. Когда она пробита, появляются первые симптомы – снижается напор воды в кране, а также она подается рывками, с воздушными массами. Основной критерий, по которому определяется наличие пробоя – это давление в клапане, оно должно быть 1,5 атмосфер. В обратном случае производится замена:

  • Первый шаг — демонтаж.
  • Затем сливается вода.
  • Откручивается фланец.
  • Вытаскивается мембрана.
  • Изнутри удаляется ржавчина, если она есть, резервуар просушивается.
  • Монтируется новая груша, система собирается в обратном порядке.
  • Делаются тестовые запуски на предмет утечек.

Устройство и характеристики основных элементов

Агрегат сильно отличается от погружника в первую очередь своими объемами и принципом работы. Рабочие элементы комплекса:

  1. Мощная помпа. Именно она поднимает жидкость из глубины скважины или колодца и подает в водопроводную сеть. Все остальные элементы обеспечивают его правильную работу. Первое и единственное назначение – выкачивание жидкости из водоносной жилы.
  2. Шланг или труба. Крутящий момент рабочего колеса создает вакуумную среду внутри шланга, и вода устремляется наверх к крыльчатке. Здесь происходит ее захват и проталкивание дальше в систему.
  3. Обратный клапан. Располагается на шланге возле самого агрегата или непосредственно в скважине. Предназначен для остановки жидкости после выключения насоса.
  4. Фильтр грубой очистки. Имеет вид железной или пластмассовой пробки с сетчатым основанием. Задерживает крупные и мелкие частицы ила и глины в зависимости от величины ячейки. Предохраняет оборудование от засора, преимущественно крыльчатку.
  5. Реле замера давления в магистрали. Без этого прибора устройство не будет работать. Датчик установлен у основания расширительного бака. Когда происходит забор воды, давление в системе падает, реле регистрирует этот процесс и дает команду помпе на включение. Поэтому кабель питания не идет напрямую в сеть, а проходит через датчик давления. Шаг включения 1,5–2 очка.
  6. Манометр. Служит контроллером давления в системе. Показывает любые изменения после включения и выключения агрегата.
  7. Расширительный бак. Регулирует плавное включение насоса. Без него оборудование будет работать рывками, постоянно включаясь и отключаясь.

Как своими силами устранить неисправности?

Сейчас мы последовательно рассмотрим наиболее часто встречающиеся неисправности в насосных станциях, причины их возникновения и способы, применяемые для их устранения.

Насосное оборудование вращается, при этом вода не поступает

Если владелец включил станцию, крыльчатка насоса начала вращаться, при этом вода в трубопровод не поступает, то происходить это может по причине отдельных факторов.

Чтобы разобраться с этой проблемой, необходимо сначала проверить, насколько все соединительные трубопроводы герметичны. Также необходимо убедиться, действительно ли в системе нет воды. Если жидкость отсутствует, то это может указывать на плохую работу обратного клапана. Он расположен между входным патрубком станции и оголовком скважины

На него следует обратить самое пристальное внимание. Необходимо проверить его состояние. Выход из строя этого элемента возможен в случае, если в него попали посторонние предметы

Выход из строя этого элемента возможен в случае, если в него попали посторонние предметы.

Специальной пружиной контролируется работа обратного клапана. Иногда происходит ее поломка, что приводит к выходу этого элемента из строя. В некоторых случаях клапан загрязняется. Для решения проблемы его необходимо снять и хорошо прочистить. Если же клапан неисправен, то в этом случае необходимо провести его замену новым.

Если оборудование длительное время простаивало, то вода может пропасть на участке между скважиной и насосом. В этом случае для заполнения входного участка необходимо использовать специальное заливочное отверстие.

Отсутствие в системе воды может возникнуть по причине истощения скважины. Для того чтобы компенсировать сезонное понижение уровня воды, владелец может опустить глубже в шахту скважины входной контур насосного оборудования. Однако это может привести к возникновению риска загрязнения. Поэтому во избежание этого необходимо оборудовать фильтром приемный патрубок станции.

Если в трубопроводе отсутствует вода, при этом станция исправна, насос вращается, то в качестве одной из причин этого может быть недостаточное напряжение электрической сети. В этом случае, несмотря на вращение ротора, его частоты вращения будет не хватать для перемещения поступаемой из скважины воды на нужное расстояние. Чтобы проверить напряжение в электрической сети, следует воспользоваться специальным прибором – тестером электропитания.

Включение насоса станции происходит часто, а вода подается рывками

Причиной может быть неправильная работа узла автоматики. Таковым в насосных станциях является манометр. Основная функция этого прибора – измерение давления. Работая рывками, можно наблюдать, как показатели манометра могут изменяться, поднимаясь до больших величин, а потом резко падая.

Причиной такого недостатка могут быть повреждения, возникшие в мембране в гидроаккумуляторе. Добраться до мембраны можно через ниппель, который находится на тыльной стороне корпуса гидроаккумулятора. Нажав на эту деталь, из него должен поступать воздух. Если же вместо воздуха из него идет вода, то это говорит о том, что пора сменить мембрану гидроаккумулятора. Чтобы выполнить эту операцию, необходимо разобрать корпус гидроаккумулятора, для чего раскручиваются болты, а потом выполняется замена мембраны.

Еще одной причиной работы станции скачками может являться падение давления в воздушной подушке, расположенной за мембранной частью гидроаккумулятора. Производитель обычно в эту часть устройства накачивает воздух под давлением 1,8 атмосфер. Если герметичность нарушена, то воздух будет уходить и гидроаккумулятор перестанет выполнять свои функции. Под действием ниппеля, расположенного под задней частью устройства, можно повысить давление.

Если возникли следы от ржавчины или микротрещины в корпусе устройства, то единственным выходом здесь будет заделывание швов. Для выполнения этой операции необходимо использовать холодную сварку. Или же можно потратиться и заменить корпус или гидроаккумулятор.

Эта неисправность может возникать еще и по причине поломки автоматического блока регулировки. Ремонту он не подлежит, поэтому придется заменить неисправное устройство новым.

Насосная станция работает, но вода в систему поступает рывками, с перебоями

Такая проблема может возникнуть, если в трубопровод частично поступает воздух. Такой подсос может произойти в сегменте, который располагается на участке от всасывающего патрубка с фильтром до выходного патрубка станции. Для устранения этого недостатка необходимо обеспечить герметичность трубопроводов и их соединений. Кроме этого, нужно добиться более глубокого погружения всасывающего патрубка в скважину.

Установка насосных станций — рекомендации

Ремонт бытовых насосных станций будет требоваться намного реже и, что немаловажно, станет обходиться заметно дешевле, если соблюдать все рекомендации специалистов на этапе установки

Пластиковые трубы и шланги нельзя деформировать таким образом, чтобы снижалась их пропускная способность (перекручивать, сгибать).
Важно предотвратить подсос воздуха в систему путем качественной герметизации всех соединений.
Быстрое и легкое обслуживание оборудования обеспечивают разъемные соединения «американки».
Наличие обратного клапана предотвратит обратный ток и появление гидроударов при дисбалансе давлений в системе.
Если установить на обратный клапан всасывающей трубы защитную сетку, можно предотвратить попадание в систему посторонних частиц.
Нижний конец всасывающей трубы погружается в колодец или скважину на 30 см глубже, чем нижний предел уровня воды, при этом расстояние до дна резервуара не должно быть менее 20 см.
Минимизируйте количество изменений направления потока в систем.
При большой глубине источника или необходимости транспортировать воду на значительное расстояние по горизонтали следует увеличить расчетный диаметр труб. В обоих случаях критическое значение – 4 м).
Установите защиту от сухого хода (работы при отсутствии воды) перекачивающего агрегата).
Количество и места расположения точек слива должны обеспечить полное и быстрое дренирование системы при необходимости
Особое внимание уделяют участкам с обратными клапанами, которые могут помешать сливу жидкости.

Основные неисправности насосной станции и их устранение

Устройство скомплектовано из следующих частей:

  1. Насос для забора воды и подачи её во внутридомовую систему.
  2. Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
  3. Датчик давления, запускающее оборудование при снижении напора в системе.
  4. Манометр.
  5. Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

  • Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
  • Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
  • Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
  • Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
  • Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
  • Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
  • Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
  • Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

  • Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
  • На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
  • Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.
  • Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
  • Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

Замена сальника — ремонт насосных станций, как устранить течь воды по валу:

Ремонт насосной станции ALKO HW3500 (не качает):

Основные неисправности насосной станции и как с ними бороться?

Бывает, что реле давления не отключает насос, в гидроаккумуляторе насосной станции образовалась протечка, оборудование постоянно щелкает, не включает насос и т.д.

Конечно, неисправный водяной насос проще выкинуть, а на его место водрузить новый. Но, не всем по карману такие перетурбации, поэтому, давайте рассмотрим основные поломки насосных систем, и разберемся с их ликвидацией.

Насос перестал работать: первое, что нужно предпринять

Если водный насос включенный, но не подает «признаков жизни» – проверьте напряжение в электросети. Попробуйте отсоединить и обратно подсоединить электрокабель. Это банально, но многие сталкиваются именно с такой проблемой.

Напряжение все-таки есть? Тогда проверьте надежность всех электросоединений.

Насос включается впервые после покупки? Проверьте корректность подключений. Ничего не вышло? Тогда причина может крыться в поломке колеса или реле. Ваши действия следующие:

  • отключите питание устройства;
  • попробуйте руками провернуть вал мотора;
  • если он не крутится – проблема в пусковом конденсаторе;
  • выход – его замена. Понадобится паяльник, аналогичный конденсатор и умелые руки.

Воздушный насос не качает воду

В каких ситуациях такое бывает:

  • в корпус некоторых элементов попал воздух. Проверьте герметичность всех емкостей, отключите устройство, и с помощью специального клапана (его нужно открутить) дайте излишкам воздуха выйти;
  • аналогичная проблема возникает и при низком уровне воды. Проверьте уровень воды на точке водозаборе, и соответствие выполненной установки насоса рекомендациям в паспорте;
  • проблема может крыться в поломке обратного клапана или засорении эжекторного сопла. Прочистите клапан.

Оборудование не выключается

Насос оборудован гидроаккумулятором и не выключается? Могло неправильно сработать реле давления. Обычно причина кроется в неправильно выставленном давлении или низком напоре воды, из-за попадания воздуха в герметичные части устройства.

Постоянная работа насоса может быть обусловлена засорением пятирника – из-за слишком жесткой воды. Выход – снятие и чистка реле, установка специального фильтра для «смягчения» воды.

Если насос работал и потом резко остановился, проблема может скрываться в перегреве мотора. Нужно отсоединить устройство от электросети, найти причину перегревания и устранить ее. Тут же понадобится опыт или помощь мастера.

Соединять все элементы насосной станции нужно предельно внимательно. Если же возникли проблемы, то сразу обращайтесь к мастерам!

Не забывайте, чтобы протока воды своими руками была сделана правильно, и никогда вас не подводила, нужен немалый опыт, инструменты и «правильные» руки.

Ремонт насосной станции: обзор неисправностей и их устранение своими руками

Насосная станция — отличное решение для организации водоснабжения в частном домовладении. Неожиданная поломка этого комплекса устройств может доставить владельцам множество неприятностей. К счастью, большинство поломок типичны, их вполне можно устранить в домашних условиях. О том, как осуществить ремонт оборудования своими руками, следует узнать заранее. Об этом мы сейчас и будем говорить — оставайтесь с нами и вы узнаете много нового!

Как обеспечить стабильную работу системы водоснабжения

Чтобы водопроводная система успешно функционировала, нужно обеспечить определенный уровень давления и напора воды. Когда нет доступа к централизованному водоснабжению, эту проблему легко решают с помощью насосной станции. Она обычно состоит из:

  • насоса;
  • мембранного накопительного бака;
  • блока автоматического управления (реле давления, манометр и т. д.).

Насос качает воду, которая поступает в бак. Когда давление в баке достигает определенного максимального уровня, насос отключается. Постепенно вода из бака расходуется на различные нужды и давление падает. При минимальном уровне давления насос снова включается и вода поступает в бак. Управляется процесс автоматически.

С помощью такого агрегата можно обеспечить водоснабжением дом, баню и прочие строения, расположенные на участке. Изучив принцип работы, нужно приступить к изучению возможных поломок и способов их устранения.

Изучив принцип работы и устройство насосной станции, можно сделать её ремонт своими руками

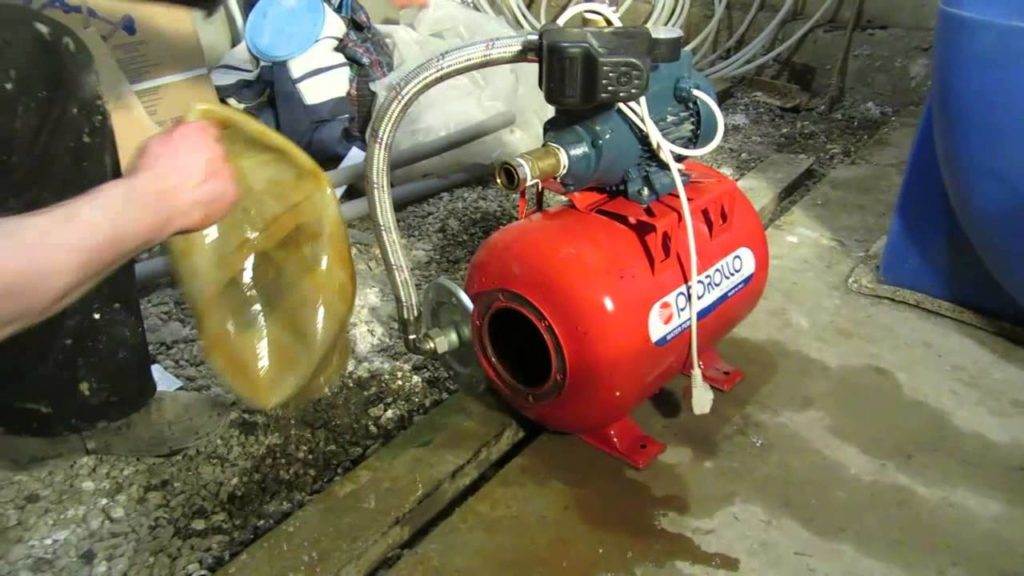

Замена груши гидроаккумулятора

Первым признаком пробитой мембраны (“груши”) будет резкое уменьшение напора воды. Жидкость подается вместе с воздухом. Первым делом проверяется давление в гидроаккумуляторе, которое должно соответствовать 1,5 атм. Если оно отсутствует, то проводится замена мембраны. Порядок работы следующий:

  • Прибор отключается от сети, сливается вода и откручивается фланец.
  • Вынимается порванная груша, бачок осматривается на наличие ржавчины. Если она имеется, то подлежит удалению. После этого емкость просушивается.
  • Вместо старой груши устанавливается новая мембрана, и фланец ставится на место.

Дальше следует проверка утечки воздуха или жидкости.

Нюансы ремонта

В перечисленных выше случаях опытный владелец оборудования может произвести ремонт погружного насоса своими руками — прочистить засорившиеся детали или установить новые. Инструкцию по ремонту можно найти на многочисленных видео в интернете. Но специалисты все-таки рекомендуют обращаться в специальные сервисные центры, так как ремонт погружных насосов разных марок имеет свои нюансы, с которыми может быть не знаком владелец техники.

Например, у техники марки Джилекс ремонт чаще всего заключается в доливе масла в двигатель. Аппараты этой марки оснащены маслозаполненными двигателями, у которых подтекание масла может вызвать сбои в работе и поломку других комплектующих. Для долива масла в насос Джилекс профессионалы настоятельно рекомендуют использовать оригинальный продукт. Многие владельцы техники считают, что можно долить заменитель вроде глицерина или трансформаторного масла, но в итоге такая сомнительная экономия приводит только к ускоренному износу и порче устройства.

В изделиях марки Малыш самой частой проблемой является сильный шум, возникающий даже без откачивания воды. Причиной неполадки служит разрыв центральной оси агрегата. Шум возникает из-за того, что поломанная ось перестает удерживать якорь и мембрану. Проблема устраняется путем замены детали.

Кроме того, что специалисты сервисных центров знакомы с ремонтом водяных насосов любых производителей, при обращении к ним за услугой проводится бесплатная диагностика аппаратов. Поэтому перед тем, как начать ремонт погружного центробежного насоса своими руками, владелец техники должен рассмотреть все варианты и учесть плюсы и минусы каждого из них.

Некоторые виды ремонтных работ

В зависимости от сложности поломки ремонт проводится своими руками или для этой цели приглашаются мастера. К простым работам относятся прочистка фильтра или устранение засорения обратного клапана. Более сложного ремонта требует неисправный гидроаккумулятор. Здесь нужно иметь знания и опыт подобной работы.

Ремонт насосной станции своими руками

Для возобновления работы НС необходимо сделать следующее:

Всасывающая магистраль

Самостоятельный ремонт обратного клапана обычно заключается в удалении грязи или длинноволокнистых включений, которые мешают заслонке закрыться. При более сложных поломках деталь меняют.

Если на армированном шланге появились трещины, через которые насос подсасывает воздух, их необходимо заклеить армированным скотчем для ремонта трубопроводов.

Насос

Залипание крыльчатки обычно случается после длительного простоя. Чтобы реанимировать агрегат, рабочее колесо нужно просто повернуть рукой, не забыв, конечно, отключить насос от электросети. Изношенные корпус или крыльчатку придется заменить.

Есть модели, в полость которых устанавливается нержавеющий вкладыш. Менять его гораздо дешевле, чем весь корпус.

Замене подлежат и вышедшие из строя конденсатор с электродвигателем. Попытка перемотать обмотку двигателя самостоятельно может привести к ухудшению характеристик насоса.

Реле

Очистка от грязи контактной группы и присоединительного патрубка у пользователей обычно затруднений не вызывает.

Кстати, налет с контактов лучше всего удалять мягким школьным ластиком.

Подстройку реле осуществляют вращением двух гаек, навинченных на штоки с надетыми на них пружинами.

От степени сжатия большой пружины зависит значение давления включения (его еще называют нижним), а малая регулирует разность между ним и давлением выключения (верхним). Заметьте, не само давление отключения, а именно разность верхнего и нижнего давлений.

Если насос по причине износа не может развить достаточный для отключения напор, нужно дождаться, пока стрелка манометра замрет на максимальной отметке, а затем вручную обесточить агрегат. Далее понемногу отпускайте гайку малой пружины, пока контакты не щелкнут.

Это будет означать, что верхний предел рабочего диапазона реле соответствует максимальному давлению, которое может обеспечить насос на текущий момент. Для запаса малую пружину можно ослабить еще немного. При затягивании гайки диапазон, наоборот, будет увеличиваться.

Подобные действия можно производить и с большой пружиной, если она, к примеру, ослабла.

Учтите, что при уменьшении давления отключения уменьшится и объем воды, который насос сможет накачать в гидроаккумулятор. Чтобы исправить ситуацию, выпустите часть воздуха из гидроаккумулятора.

Гидроаккумулятор

Трещина в корпусе гидроаккумулятора – весомый повод обратиться в сервисную службу. Но если размеры ее не велики, можно попытаться заделать отверстие составом типа «холодной сварки». При разрыве мембраны или баллона деталь однозначно придется менять.

Выбирая НС, лучше отдавать предпочтение моделям с баллонным гидроаккумулятором. Замена резиновой «груши» в таких резервуарах, независимо от модели, осуществляется очень легко. Что касается мембранных накопителей, то во многих моделях этого типа установить новую мембрану может только сервис-инженер.

Старая и новая резиновые мембраны

Чаще всего для нормализации работы НС просто нужно докачать воздух в полость гидроаккумулятора. Делается это с помощью обычного насоса с золотниковым шлангом. При этом давление следует контролировать манометром.

Бытовка, оснащенная санузлом и душем, делает пребывание на дачной стройке комфортным. Бытовки дачные двухкомнатные с туалетом и душем – все от материалов до конечной отделки.

Правила изготовления и установки клеток Золотухина для содержания кроликов описаны в этой публикации.

Его рекомендуемое значение указывается в характеристиках к гидроаккумулятору (обычно 1,5 атм.), но точно придерживаться этой величины не обязательно. В идеале давление воздуха в баке должно быть составлять не более 10% от давления включения насоса.

Избегайте применения дешевых китайских манометров в пластиковых корпусах, поскольку эти приборы дают большую погрешность.

Как устроена и работает насосная станция

Схема установки насосной станции

На рисунке позиции:

  • 1 — опора для фиксации магистрали;
  • 2 – кран;
  • 3 — клапан обратный;
  • 4 — реле контроля давления;
  • 5 — место для заливки воды;
  • 6 — подающая часть системы;
  • 7 – насос;
  • 8 – фильтр для очистки магистрали;
  • 9 – магистраль для всасывания воды;
  • 10 – бак гидроаккумулирующий;
  • 11 – вода для подачи в систему;
  • 12 — клапан обратной подачи, с предохранительной сеткой;
  • 13 — крышка, для закрывания ниппеля;
  • 14 — сливное отверстие для воды.

Перед тем, как отремонтировать насосную станцию нужно хотя бы кратко познакомиться с устройством и принципом действия системы, назначением ее составляющих элементов.Основные узлы оборудования:

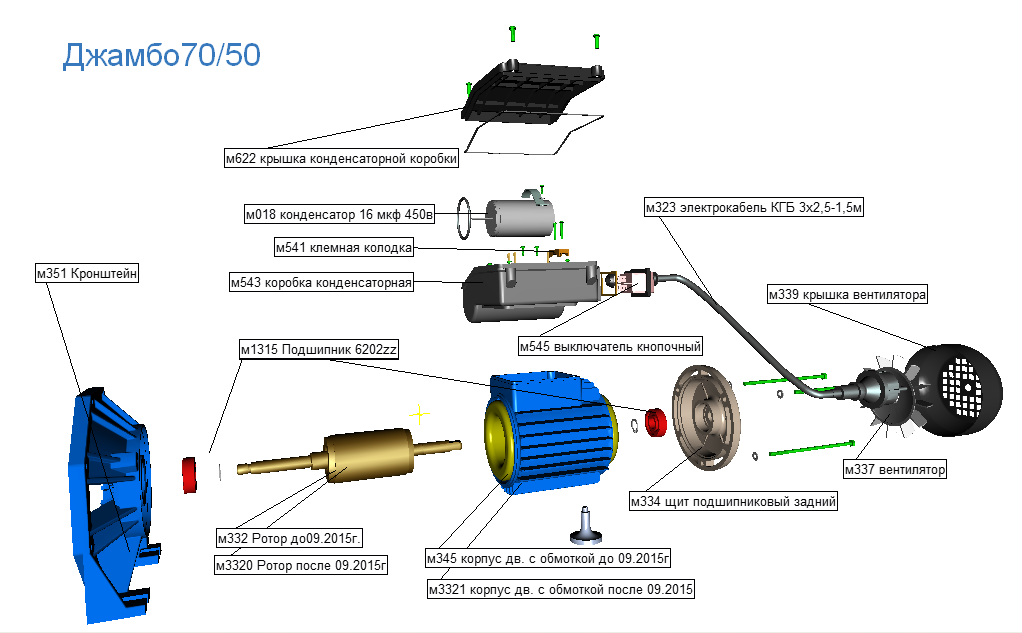

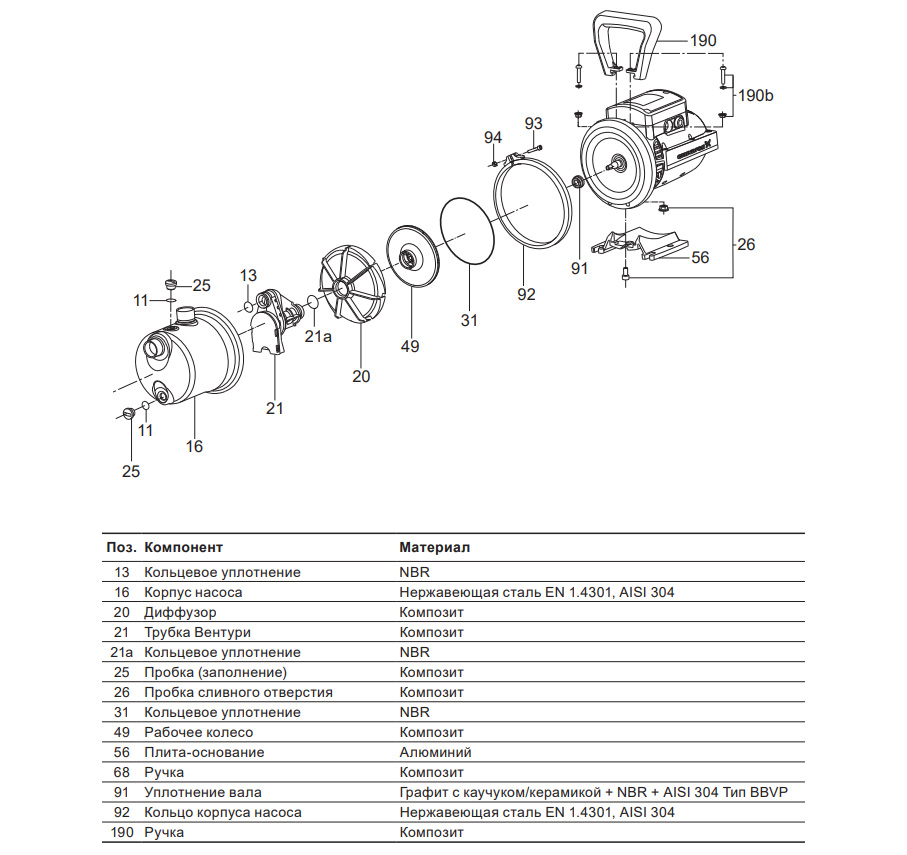

  • Центробежный поверхностный насос для станции. Он состоит из асинхронного однофазного двигателя и насосного элемента.

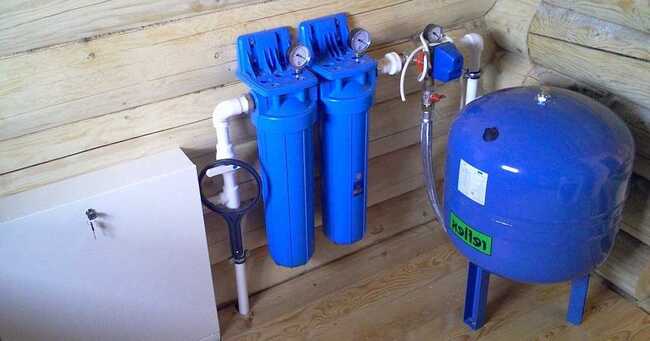

  • В состав гидроаккумулятора входят: стальной резервуар и сменная мембрана, изготовленная из этиленпропиленового пищевого каучука. В гидроаккумулятор встроен ниппель, который служит для закачки в устройство воздуха под высоким давлением.
  • Визуальный контроль давления обеспечивает в системе водоснабжения манометр.
  • Реле давления контролирует его верхнюю и нижнюю величину, при их достижении насос отключается и включается.
  • С сетью питания насосная станция соединяется через кабель со штепсельной вилкой, на которой встроен заземляющий контакт, и розетки с таким же контактом.

Инструкция указывает на примерный порядок работы оборудования:

  • После монтажа и подключения оборудования вода наполняет гидроаккумулятор и всю систему водопровода.
  • После достижении в системе давления воды наибольшего предела, электронасос отключается.
  • Открывается водоразборный кран, в первый момент вода начинает расходоваться из гидроаккумулятора.
  • По мере увеличения расхода воды, давление начинает в системе падать до нижнего предела, на который настроено его реле, затем электронасос вновь включается.
  • Вода начинает поступать к потребителю и одновременно заполнять гидроаккумулятор.
  • Достигая давления жидкости величины верхнего предела, на который настроено реле давления, система отключается снова.
  • Циклы выключения и включения устройства повторяются до разбора воды из системы.

Устранение поломок

Рассмотрим пути устранения проблем:

Первая проблема может быть спровоцирована тем, что произошло повреждение герметичных характеристик проводящего трубопровода, неправильным функционированием клапана обратного типа, неналичием воды в области насоса, либо трубопровода.Для устранения поломки, прежде всего, необходимо удостовериться в том, что в последних есть вода. В ситуации ее отсутствия необходимо просто долить недостающий объем. После этого проверяется целостность структуры обратного клапана и уровень стыковой герметичности, а после этого ликвидация обнаруженных неполадок.При отсутствии желаемого эффекта после выполнения описанного выше ряда действий, можно предположить об испорченности насоса ввиду поступления вместе с водой абразивных компонентов, например, в виде песка

При таких условиях важно выполнить разборку насоса и замену его крыльчатки или корпуса. Изредка может возникнуть потребность в монтаже нового насоса.

Вторая проблема: слишком частое включение насосной станции зачастую спровоцировано повреждениями в гидробаке

Ввиду данных обстоятельств не происходит набор давления насосной станцией.Для предотвращения такой поломки первостепенно необходимо нажать на ниппель, который размещен с обратной стороны бака. В случае протекания через него воды можно говорить о порванной мембране, которая должна быть заменена.
Третья проблема представлена невключением насоса. Предпосылками тому служит отсутствующие электропитание. Проблема решается при помощи проверки и, вероятно, прочистки контактов реле давления воды насоса, что подгорели.

Четверная проблема: не происходит вращения насоса во включенном состоянии. Способствует этому неисправный конденсатор, либо «приклеенная» крыльчатка к насосному корпусу.При такой ситуации для запуска крыльчатки, что заблокирована, хватает нескольких раз ее прокрутки руками. При сломанном конденсаторе единственным выходом является его замена.
Пятая проблема: неотключение агрегата, его непрерывное функционирование. Вызвано нарушением функционирования реле давления. Решается посредством настройки данной запчасти.

Для выявления причин, провоцирующих не отключение механизма, в обязательном порядке необходимо выполнить проверку состояния впускного отверстия на рассматриваемом реле. Оно может быть загрязненным и нуждаться в очистке.

Возможно, Вам будет также интересна статья о бытовых насосных станциях для дачи.

Статью о настройке и регулировке насосной станции своими руками читайте здесь.

Таким образом, при наличии необходимых запчастей, владении определенными знаниями и навыками выполнение ремонта насосной станции в домашних условиях не составит труда.

Смотрите видео, в котором разъясняются основные неисправности и способы ремонта насосной станции своими руками:

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
