Имеет глубокую дугу рамки, сконструирован для выпиливания очень крутых изгибов в тонких искусственных древесных материалах или шпонах. До 32 вершин зубьев в 25 мм, и полотна весьма хрупки.
Выкружная пила (узкая ножовка)
Ни одну из лучковых пил нельзя использовать для пиления в середине широкой доски. Тонкое, сужающееся к концу полотно выкружной пилы способно выполнять кривые с достаточно большой крутизной, и в то же время достаточно широкое чтобы вьдерживать направление пиления. На пистолетную ручку можно крепить набор полотен с 8-10вершинами зубьев в Имеется разновидность с прямой ручкой, которой удобно пилить в любом исправлении.
ЗАМЕНА ПОЛОТЕН У ПИЛ ДЛЯ КРИВОЛИНЕЙНОГО ПИЛЕНИЯ
У пил для криволинейного пиления относительно тонкие полотна, которые со временем лопаются или деформируются, поэтому всегда имейте их запас. Установка нового полотна в лучковой пиле Ослабьте тетиву и вставьте в держатель впрорези держателей в ручках.Так чтобы вершины зубьев были направлены от вас. Вставьте кониче ские шпильки одновременно в отверстия держателей и полотна. Натяните тетиву закруткой и зафиксируйте ее, наложив на средник. Выровняйте полотно.
Замените порванную тетиву новым длинным шнуром. Не снимая полотна, слегка зажмите стойки между упорами верстака. Привяжите шнур к одной из стоек, затем сделайте около четырех витков вокругобеих стоек. Оставшнйся конец жгута обмотайте вокруг получившегося жгута около одной из стоек и завяжите узел, пропустив его через витки. Пропустите закрутку через центр жгута и закрутите жгут до необходимого натяжения полотна.
Установка полотна (пилки) лобзика
Каждый конец зажимается винтом с барашком. Слегка сожмите рамку при установке полотна зубьями к ручке -лобзик пилит при движении в сторону ручки.
Установка полотна выкружной пилы Для замены полотна выкружной пилы ослабьте винты крепления и вставьте раздвоенный конец полотна в рукоятку. Затяните крепление.
РАБОТА С ПИЛАМИ ДЛЯ КРИВОЛИНЕЙНОГО ПИЛЕНИЯ
За исключением выкружной пилы, которая используется как обычная ножовка, пилы для криволинейного пиления плохо слушаются новичка. Необходимо освоить специфические приемы работы с ними, чтобы приспособиться к их изогнутым рамкам.
Работа лучковой пилой
Лучковая пила ведет себя неуклюже, если не использовать правильный двуручный хват для управления инструментом. Возьмитесь одной рукой за рукоятку, вытянув указательный палец в направлении полотна. Другую руку расположите рядом так. чтобы указательный и средний пальцы охватывали стойку по разные стороны полотна.
Работа ажурной пилой
Тонкое полотно трудно заставить двигаться в нужном направлении. Будет легче, если держать ручку двойным хватом или положить указательный палец на рамку, если приходится пилить одной рукой. Чтобы сделать замкнутый вырез на расстоянии от края , сначала просверлите отверстие в заготовке в пределах отхода. Пропустите через него полотно и вновь установите полотно в крепежном штифте рамки.
При работе лобзиком следует пользоваться низким стулом и заготовку располагать так, чтобы ее край выступал за край верстака. Полотно настолько узкое, что может делать даже очень крутые изгибы без поворота его в рамке. Если заготовка гнется и дергается, выпилите V-образный вырез в обрезке доски или фанеры для опоры заготовки по обе стороны от полотна. Прикрепите эту доску струбциной или шурупами к верстаку.
Работа выкружной пилой
Просверлите небольшое отверстие в отходе, в которое может пройти кончик пилы. Работайте медленно и ровно, избегая изгиба тонкого полотна.
Типы полотен
Поскольку лучковая пила (в основном) используется при работе с изделиями из древесины, то выделяют три типа полотен:
- Полотно с одинарными зубьями, которые расположены на равном расстоянии друг от друга. Такие пилы используются для ровного, аккуратного разрезания материала.
- Режущая кромка имеет сдвоенные зубцы (их называют «кремлевский» зуб). Такое положение требуется для более сложного и точного распила. Если шаг зубьев не чересчур частый, то разрезание материала будет более качественным и аккуратным, а стружки будет немного.
- Полотно, зубья на рабочей части которого расположены в два ряда на фиксированном расстоянии. Предназначение таких зубцов заключается в работе с толстыми заготовками, которые плохо поддается разрезанию: например, сырая древесина.
Для создания полотен используют специальные марки стали. Каждый производитель держит свои технологии в секрете.
Технические характеристики ручного инструмента
Ручная ножовка по дереву имеет несколько основополагающих параметров – это марка стали, длина полотна, форма полотна и наклон рукояти, но самым важным параметром считается форма и вид зуба, причем эта характеристика одинакова, как для ручных, так и для электрических моделей.
Качество отечественных ножовок по дереву ни в чем не уступает зарубежным аналогам
Длина ножовочного полотна
Здесь все зависит от того для каких целей покупается ножовка. Так если вы берете ножовку в городскую квартиру и не планируете ею постоянно работать, то вполне достаточно раскладной модели с длиной полотна 300 – 400 мм. Для частного дома или дачи уже нужен полноразмерный инструмент с полотном 500 – 700мм.
Для разовых работ подойдут складные или малоразмерные виды ножовок по дереву
Марка стали для ножовки по дереву
В недавнем прошлом ножовки делались из марок HRс45 и HRс50, металл качественный, но полотно требует периодической заточки. Сейчас все ведущие производители выпускают ножовки с комбинированными полотнами.
Само полотно делается из стали HRс45, что обеспечивает ему хорошую гибкость и высокую прочность, а режущая кромка с зубьями делается из стали HRс55 либо HRс60. Узнать такие ножовки можно по темной режущей кромке.
Ножовки по дереву с темной режущей кромкой отличаются высоким качеством
Выбор зуба для ножовки по дереву
Прежде чем разбираться с конфигурацией зуба, давайте поговорим о маркировке и величине зубьев. Любые виды ножовок по дереву классифицируются по одним и тем же параметрам. В маркировке указывается число зубьев на 1 дюйм (1« = 25,4 мм) и обозначается данный показатель как TPI.
Показатель TPI говорит о количестве зубьев на 1 дюйм полотна
- Ножовка по дереву с мелким зубом имеет TPI от 7 и выше. Причем чем больше число TPI, тем точнее и чище будет рез, но в то же время скорость работы таким инструментом падает пропорционально увеличению TPI, проще говоря, мелкий зуб режет точно, чисто, но долго;
- Ножовка по дереву с крупным зубом имеет TPI от 1, до 7. Подобный инструмент предназначен для работы на садовых и дачных участках, иными словами, чтобы пилить дрова или резать ветки берется крупный зуб.
Чем выше в маркировке показатель TPI, тем чище и ровнее будет рез по дереву
Шаг зуба далеко не единственный параметр при выборе ножовки
| Схема зуба ножовки | Пояснение |
| Кинжальный зуб. Сделан в виде равнобедренного треугольника, заточка выполнена с обеих сторон. Рекомендован для резки дерева поперек волокон. При работе вдоль волокон зуб расщепляет массив и ножовку клинит. | |
| Долотообразный зуб. Здесь треугольник скошен в сторону распила и режущая кромка зуба становится перпендикулярно древесине. Заточка выполняется только с рабочей (перпендикулярной) стороны, в результате зуб вгрызается в массив как долото. Предназначен для роспуска дерева вдоль волокон. | |
| Косой универсальный зуб. Отличное решение если покупаешь ножовку «на все случаи в жизни». Треугольный зуб слегка скошен в сторону реза, при этом заточка выполнена с обеих сторон зуба. В результате при резе вдоль полотна зуб работает как долото, а обратная заточка позволяет также эффективно резать дерево поперек волокон. | |
| Зуб со сточенной вершиной. Подобную заточку иногда называют треугольной, но в действительности это не так. Чаще за основу берется кинжальный зуб, но иногда также затачивается универсальный. Вершина треугольника слегка срезана под углом и дополнительно заточена. Такой подход позволяет работать с деревом в любом направлении и под любым углом. | |
| Японский зуб. Сложная заточка позволяет обойтись без разводки зуба, но выполнить ее может только профессионал. Треугольный зуб заточен с обеих сторон и скошен в направлении рукояти, плюс сверху вершина подрезана и также заточена. При работе ножовкой рез идет только во время движения инструмента на работника. Первыми эту технологию применили японцы, поэтому название взяли оттуда. | |
| Волчий зуб. Здесь на полотне компонуются сразу несколько видов зуба, но суть волчьего зуба в наличии пропусков между секторами. Предназначена такая ножовка для резки вязкой и сырой древесины, поэтому модели короче полуметра найти тяжело. |
Назначение инструмента
Лучковая пила является достаточно универсальным инструментом для работы с древесиной. Её назначение сводится к проведению следующих операций:
- поперечного раскроя деревянных заготовок;
- продольного распила;
- фигурной вырезки.
Для решения конкретных задач определяется, какая нужна лучковая пила. Каждая из них качественно обрабатывает дерево. Все они обладают следующими достоинствами:
- срез, получаемый после такой пилы более ровный и аккуратный;
- не требуется больших физических усилий во время проведения работ;
- специфика используемых полотен и характер пропила позволяет избежать заклинивания;
- достаточно простое обслуживание.
Широкий спектр решаемых задач и наличие преимуществ определили широкую популярность этого инструмента для работы по дереву.
Виды ручных пил по дереву
Вариант 1 — узкая
Маленькая узкая пила представляет собой конструкцию, которая состоит из прямолинейного плоского полотна и рукояти. Ею выполняют тонкие работы: сквозные пропилы, выпиливают криволинейные детали.
Этот тип инструмента предназначен для распила деревянных заготовок, толщина которых не превышает 8-10 см, подпила небольших веток и мелких работ в саду
При изготовлении узких моделей производители устанавливают полотна с треугольными двухсторонними зубьями, либо с параллельной заточкой. Недостатком инструмента является то, что при нажиме в процессе работы полотно способно отклоняться от заданного направления.
Вариант 2 — обычная
Стандартная ручная пила может быть оснащена любым типом зубьев и зачастую комплектуется сменными полотнами различного типа и исполнения.
Чтобы иметь возможность отпиливать заготовки под определенным углом с помощью стандартной ручной пилы приходится приобретать специальные стусла
Но несмотря на заявленную универсальность их применения, пилы этого тиа не желательно использовать при изготовлении мебели.
Вариант 3 — с обушком
Как узкие, так и обычные пилы при увеличении жесткости обрабатываемого материала склонны к изгибам. В этих случаях эффективно применять полотна, оснащенные обушком, который выступает своего рода ребром жесткости.
Ручные ножовки, оборудованные обушком, призваны создавать неглубокие пропилы в деревянной поверхности любой толщины
Наличие обушка не позволяет пиле делать разрез глубины больше, нежели ширина полотна, поскольку он препятствует прохождению режущего полотна дальше в дерево.
Вариант 4 — лучковая
Пилы лучкового типа представляют собой более громоздкие устройства, выступающее аналогом электролобзика.
Основное предназначение пил этого типа – создание точного реза при работе с поверхностями, расположенными под любым углом
Благодаря основательности конструкции и резьбовым соединениям рукояток пилы лучкового типа способны с легкостью преодолевать сучки, выполняя распил по радиусам и криволинейным лекалам.
В зависимости от предназначения и конструктивного решения пилы могут быть:
- размашные – для продольной резки;
- поперечные – для распиловки заготовок поперек древесного волокна;
- выкружные – для прорезания отверстий, выполнения закруглений и фигурной распиловки;
- шиповые – для нарезки соединительных шипов, а также выпиливания на заготовке простых геометрических фигур.
Только ножовкой лучкового типа можно раскроить материал вдоль и поперек, напилив заготовки со сложными линиями и выполнив при этом работу в одиночку без привлечения помощника.
Потребительский анализ полотен для лучковой пилы
<font>На сегодняшний день, можно с легкостью купить полотно на лучковую пилу, но вместе с тем, необходимо знать наиболее подходящие варианты. Поэтому, представим несколько видов полотен для пилы, которые пользуются высокой популярностью на рынке.</font>
<font>Полотно Stanley Fleam Tooth. Данное полотно предназначено для использования в лучковой пиле, имеет закаленные зубья традиционной формы. Материалом изготовления данного полотна является шведская высокопрочная сталь. Поверхность же самих зубьев является закаленной, поэтому при осмотре данного полотна можно заметить, что они имеют несколько темный оттенок в отличие от остальной поверхности полотна. Наилучшим образом данное полотно подходит для быстрых распилов, продольных и поперечных пропилов. </font>
<font>
<font>Благодаря удачной геометрии и разводу зубьев, исключается и сводится к минимуму возникновение вибраций во время работы. Длина лезвия такого полотна составляет 610 мм. Таким образом, если полотно не подходит по размеру к рамке лучковой пилы, можно установить специальный адаптер, который подстроит размер полотна под размер самой пилы.</font>
<font>Полотно для лучковой пилы Bahco. Данная модель полотна для лучковой пилы, существует еще с 1969 года. Так, компания разработала свой вариант пильного полотна, которое было изготовлено из биметаллического материала. Благодаря свойствам этого материала, полотно получилось очень упругим, и, вместе с тем прочным и износостойким. Кроме того, полотно обладает высокой режущей способностью. Длина полотна составляет 530 мм, а нарезка насчитывает 51 зуб. В свою очередь, это позволяет идеальным образом работать со старыми и сухими брусками, древесиной и т.д. А благодаря треугольной форме зубьев, полотно также хорошо подходит для поперечного распила сырой древесины.</font>
<font>
<font>Полотно лучковой пилы Intertool с «американским» зубом. Материал изготовления данного полотна – шведская высокопрочная сталь. Зубья данного полотна имеют закаленную структуру, что обеспечивает продолжительный срок использования инструмента, а благодаря правильной геометрии зубьев, во время работы исключается всякая вибрация, а также обеспечивается чистый, качественный срез. </font>
<font>
<font>Еще статьи из раздела:</font>
<font>- Пила лучковая по дереву</font>
– <font>Ножовка по металлу</font>
– <font>Набор плашек и метчиков</font>
– <font>Резьбонарезной набор</font>
– <font>Полотно ножовочное</font>
– <font>Полотно пильное</font>
– <font>Лобзик по дереву ручной</font>
– <font>Стамеска по дереву</font>
– <font>Полукруглая стамеска</font>
– <font>Стусло</font>
– <font>Труборез для стальных труб</font>
– <font>Труборез для пластиковых труб</font>
– <font>Труборез для медных труб</font>
– <font>Виды топоров, характеристики и классификация</font>
– <font>Сверла по металлу – виды и классификация</font>
– <font>Как заточить сверло по металлу?</font>
- https://proinstrumentinfo.ru/luchkovaya-pila-po-derevu-bahco-fiskars-stanley/
- https://m.vseinstrumenti.ru/ruchnoy_instrument/nozhovki/luchkovye_pily/
- http://www.megastroika.biz/index/0-623
Топ-5 в соотношении цены и надежности
Модельный ряд «лучков» несомненно большой, однако есть марки и виды, занимающие лидирующие положения. Рассмотрим лучшие их лучших, имеющие высокий рейтинг среди отзывов покупателей.
BAHCO 10-30-51
Лучковая пила с одной ручкой. Характеристики имеет просто потрясающие. При небольшом весе, 900 грамм, она может быть использована для разнообразных работ. Но главное ее предназначение — обработка сухой древесины. Пильное полотно в длину достигает 76 см и имеет трехгранные зубья. У инструмента удобная ручка, благодаря которой рука мастера не будет скользить, работа идет быстро, без задержек.
Fiskars 1000615 (124810)
Финская компания Fiskars выпускает пилы исключительно качественные. Пила сделана в форме выкружной трапеции, т.к. достаточно длинная (70 см). Это устройство необходимо для дома, т.к., во-первых, имеет небольшой вес (770 грамм), во-вторых, есть «кремлевские» зубцы, которые чередуются с обычными, поэтому можно пилить как вперед, так и назад. А также у прибора очень удобная ручка, благодаря которой мастер не устает от работ. Основное назначение — это разрезание толстых веток и небольших стволов деревьев.
Stanley Pro 760
760 мм — полотно лучковой пилы, благодаря которому можно подрезать ветки кустов и небольших деревьев. Вес устройства составляет 250 грамм (очень легкое, поэтому работать им одно удовольствие). Зубцы чередуются, и главным является наличие сдвоенных зубьев, что позволяет работать качественнее и быстрее. Такие зубцы даже заточки не требуют. Рукоятка удобная, поэтому никаких проблем с распиливанием возникать не будет.
TOPEX 530 мм 10A905
Агрегат имеет небольшую стоимость, поэтому и характеристики находятся не на очень высоком уровне. Из преимуществ: размер лезвия инструмента — 530 мм (это стандартная длина), зубцы чередуются (имеются сдвоенные), вес составляет 500 грамм, работать можно как с сухой, так и сырой древесиной. Главным и наиболее серьезным недостатком является отсутствие удобной ручки, что делает работу более сложной и трудоемкой.
Brigadier 83000
Лучковая пила с неплохими параметрами, но отсутствием удобной ручки. К достоинствам относится следующее: инструмент складной, поэтому в походах — незаменимая вещь; длина — 70 см; вес — 770 грамм; работать удобно с ветками, а также сухой древесиной. Цена приемлемая. Поэтому при правильном использовании устройство будет служить долго и проблем никаких возникать не будет.
Распиловка
В момент распиловки необходимо крепко удерживать пилу (если вы правша) в правой руке. Перед распиловкой следует сделать несколько надпилов по отмеченной линии, чтобы полотно нашло свое место захода. Если в момент распиловки полотно уводит в сторону от попавшего сучка, то усилия следует направить на равномерность проникновения зубьев пилы по всему участку. Не стоит делать резких движений.
Пила в стусле под углом
Внимание: Следите за тем, чтобы левый край зубьев, во время распила, не переходил границу детали. Ширина разводки зубьев должна приходиться на ненужную часть детали

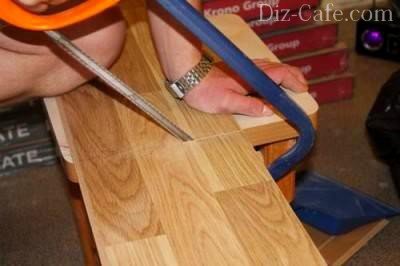

Как правильно пилить
При распиловке детали, ненужная часть должна находиться слева. Так свободной левой руке легче будет придержать отпиливаемый кусок, не дав ему упасть на ногу. Как правило, деталь сначала распиливают в продольном направлении, а затем в поперечном.
Пилить нужно правильно располагая деталь и руки
Складная лучковая пила для похода
Когда собрался в пеший поход в лес, без инструмента не обойтись, если нужен хотя бы небольшой комфорт. Но и без того полный рюкзак вещей не даст запихнуть в него все, что нужно, если не воспользоваться складными приспособлениями и инструментами. В этой статье расскажем об очень интересной самодельной раскладной конструкции лучковой пилы. Немножко о её эксплуатации, инструкции, сколько она весит, размер, как она складывается-раскладывается. Планируется всё это подробно рассказать и показать, потому как люди хотят увидеть, какие у нее габариты, какая она в работе (Канал ютуб «Vladdndz»).
Особо пилить не будем, потому как ей работал достаточно, есть сюжеты из видео. Даже есть ролик, где тёща работала данной пилой. И, знаете, проблем нет, с ней справится даже ребёнок. Раскладывать и смотреть.
Походная пила поставляется в камуфляжном чехле. Были ещё чехлы из тентовой ткани, но они, во-первых, плохо шьются и, во-вторых, они хоть и водоотталкивающие, влагоотталкивающие, но они какие-то неприятные, как кусок клеёнки. Это же добротная ткань, крепкая. Имеются две петельки, которые позволяют либо привязать к рюкзаку сбоку, то есть вставить в резинки, вставить в карман и, дабы перестраховаться, чтобы она не выпала, можно закрепить дополнительно за петельки. Так же можно, если одеть большую петлю, закрепить для переноски на плече, на спине. В общем, две петельки, чтобы пилу закрепить. Утяжка вставляется в петельку, дабы всё не телепалось.
Открываем, чехольчик в сторонку. Есть как плюс, так и минус, что пила туго складывается. Но она как монолит, ей можно даже защищаться, не распадается. Всё чётко.
Как раскладывать походную пилу, какие ошибки пользователей?
Люди, когда раскладывают, берут и прокручивают. Этого делать ни в коем случае нельзя, пила вставляется, плотно и когда прокручиваете, тем самым продираете всё внутри. Полотну это никак не вредит, потому как калёное, а это алюминий, и он ничего не сделает плохого. Но внутри всё шкрябается, это немножко неправильно. Плюс оно может закусить и тогда вообще не вытяните. Вытягиваем, тяните за две стороны. Причем тянете не так чтобы вырвать, а по чуть-чуть. Раз, пальцем упираемся. Всё, пила вытянута. Вытягиваем один край и сначала прут, а потом уже само полотно. После того, как прут извлекли, он, кстати весь в песке. Немножко неаккуратно сложил, нужно было сначала обтрусить, а потом уже сложить. Прут убираем и спокойно вытягиваем полотно. Оно входит впритирку.
Недостаток в пиле можно убрать, мешать не будет. На прут одеваем трубку, как на бак идёт, которая сбрасывает лишнее давление.
Большего диаметра. Из-за того, что она толстая, в одну трубу вставляется хорошо. Уже плотно и ничего не распадается. Но когда надеваем вторую часть, то упирается и чтобы сложить, нужно пилу вынуть вверх и потом одеть. Надо приловчиться. Собираем легко. Те, кто не приловчились, после транспортировки, после того, как пилу получили, раскладывается легко, не надо прокручивать. И люди, после того, как получили, они трубку выбрасывают и наматывают изоленту. Кому как нравится, кому как удобно. Можно ещё попробовать термоусадку, ещё не пробовал. Можно несколько сотен раз собирать-разбирать и ничего трубке не будет. А термоусадку, один раз не так соберете, порвете ремень.
Как натягивается само полотно. Натянуть полотно, вставляем трубку. По-другому ее не вставите, потому как одно отверстие больше, другое — меньше. Вставляем прут. Ставим ровно, то есть не так, собираем, не так. А именно, ставим ровно и натягиваем полотно. Есть мысль и по поводу того, чтобы уменьшить силу натяжки, потому как сильная натяжка и возможно, со временем будем разбивать сверху отверстие. Но из-за того, что сильная натяжка, пилу не крутит. Вставляем и придавливаем. Не всем весом падаем, а предплечьем придавливаем. В землю встряло. Натяжка перебор.
Тест лучковой пилы на природе во время отдыха с друзьями
Обзор этого и других вариантов пил.
izobreteniya.net
Разновидности
Объединив приведенные факторы, производители разработали и день выпускают типовые изделия с разными полотнами, формой ручки и зуба. Чтобы понять, как выбрать ножовку по дереву, для начала необходимо ознакомиться с существующими типами пил.
Тип 1: Классика
Основной вид пилы, который есть практически у каждого мужчины, даже далекого от строительства и столярного дела. Эта ножовка может иметь полотно любой длины с разным количеством зубьев, зачастую инструмент оснащается сменными полотнами, которые идут в комплекте при покупке.
Тип 2: Узкая
Другое ее название – выкружная ножовка. Берет название из основного применения – ей выпиливают линии разной формы, причем, делает она это аккуратно и четко. Так же ее используют для выпиливания сквозных круглых, квадратных отверстий. Полотно пилы узкое, зубья частые, могут располагаться как на одной рабочей плоскости, так и на обеих.
При работе с пилой следует быть аккуратным: при неуверенном движении лезвие повернет в другую сторону, потому выбор ножовки по дереву с узким полотном следует остановить на изделии из качественной жесткой стали, которая не будет гнуться в процессе распила.
Тип 3: С обушком
Ножовка с обушком оснащена ребром жесткости (тем самым обушком), которое не даёт полотну сгибаться во время работы. Таким образом, инструмент не способен сделать пропил ниже, чем ширина рабочей части пилы.
Обушковая ножовка всегда оснащена удобной ручкой под углом 45 0 к полотну для легкого исполнения работы.
Тип 4: Лучковая
Для слесарного дела лучковая пила незаменима: она служит для спила грубых частей ствола, сучков, для выпиливания фигур из фанеры и других древесных материалов, распила древесины вдоль и поперек волокон. Применение лучковой пилы столь широко, что она одна способна заменить небольшой деревообрабатывающий станок.
Большой диапазон проводимых работ немного затемняют основные недостатки:
- Громоздкость. Лучковая пила – сложная конструкция, её несущая часть выполнена в виде большой изогнутой дуги, к которой прикреплено узкое как нитка лезвие с зубчиками.
- Хрупкость. Работать с инструментом нужно предельно аккуратно: лезвие в процессе работы может слетать с креплений и рваться, требуется частая его замена.
Тип 5: Наградка
Пила с наградкой требует много усилий для освоения работы с ней. Это инструмент, напоминающий рубанок. Она оснащена двумя ручками. Основное ее применение – вырезание пазов и шипов, глубина отверстий и углублений может быть разного размера, причем, на породах любой твердости.
Тип 6: Складной инструмент
Механическая ножовка, которую можно взять с собой в поход или на отдых. Она компактная, легкая, в сложенном состоянии совершенно безопасная. Складная ножовка имеет мелкие зубья, короткое заостренное полотно.

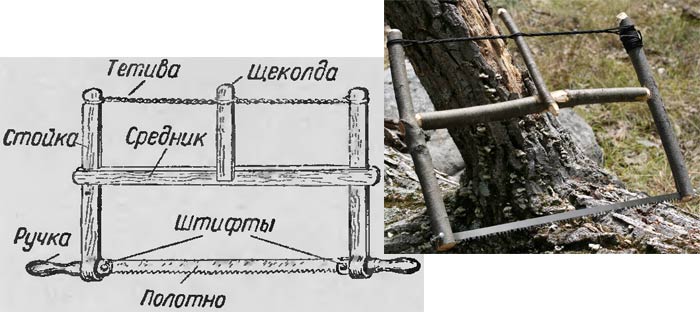

Устройство лучковой пилы и ее разновидности
Есть много видов «лучков», но каждый из них имеет однотипное устройство и состоит из следующих элементов:
- лучковая перемычка, которая представлена несколькими видами длин: 35 см, 53 см и 76 см. От длины зависит форма рамы, которая бывает следующих видов: в форме выкружной трапеции — для длинных инструментов, в форме закругленного треугольника — для коротких приборов;
- полотно пилы, которое предназначено для разрезания различных материалов, формы полотен и зубцов отличаются друг от друга;
- ручка прибора, которая делается более качественно, ведь именно от нее зависит удобство, а также возможность делать маневренные движения инструментом;
- устройства для натяжения пильного полотна. Это средник, стойка, тетива, которые удерживают пилу. Но вес ей придавать эти составляющие не должны, иначе устройством будет сложно пользоваться.
При выборе инструмента важно подробно ознакомиться с устройством лучковой пилы. Также необходимо определиться с размером полотна и понять, удобно ли держать агрегат в руке, можно ли им делать маневренные, быстрые движения
Все это поможет выбрать устройство быстро и без проблем.
Все лучковые пилы подразделяются на следующие виды:
- складная предназначена для того, чтобы носить с собой. Агрегат может потребоваться, например, в походе, и хорошо, когда под рукой он имеется;
- двуручная придумана для того, чтобы работу выполнять совместно, если требуется прилагать много усилий.
- деревянная разработана для выделывания деревянных изделий, конструкций. Если пользоваться не по назначению, устройство может быстро выйти из строя;
- инструмент по металлу изготавливается из качественной закаленной стали, чтобы аппарат не затупился и прослужил длительный промежуток времени, не сломался.
Конечно же, есть и иные виды «лучков», которые обрабатывают другие материалы. Узнать конкретную модель можно в магазине, где собираетесь приобретать устройство.
Устройство лучковой пилы по дереву
Современный «лучок» включает в себя:
- Рамку из профильного проката. В зависимости от размеров пильного полотна – а они обычно стандартны: 350 мм, 530 мм или 760 мм, рама может быть выполнена в виде заоваленной трапеции (для более длинных полотен) или заоваленного треугольника (для более коротких).
- Ручку, профиль которой исключает внезапное травмирование пальцев работающего.
- Пильного полотна.
- Устройства для натяжения пильного полотна.
- Крепежа полотна к рамке.
К рамке лучковой пилы по дереву предъявляются особые требования – она должна быть жёсткой и одновременно лёгкой, чтобы не увеличивать физическую нагрузку во время пиления. Поставленной задаче удовлетворяет специальный трубчатый профиль с очень небольшой шириной. Это позволяет легко изгибать его в процессе изготовления до требуемой конфигурации рамки, не теряя в прочности детали, обеспечивая пиле необходимую мобильность.
Одним из основных различий в конструкции современных лучковых пил по дереву – принцип натяжения пильного полотна. Например, торговые марки Gardena или Proline для натяжения использует ручку с эксцентриком: изменяя с его помощью угол наклона ручки по отношению к продольной оси пиления, таким образом можно регулировать усилие натяжения.
По другому пути пошли производители пил от Bahco Stanley: там в ручку монтируется специальный винтовой механизм натяжения пильного полотна. Выбор определяется удобством пользования, однако наличие винтового механизма обеспечивает натяжению повышенную точность, и не зависит от случайных движений пользователя, когда положение ручки во время пиления может случайным образом измениться. Поэтому поворотный механизм натяжения рекомендуется использовать при наличии некоторого опыта работ с лучковой пилой.
Для крепежа пильного полотна к противоположной части «тетивы» (рамы) используются съёмные шплинты или барашковые винты, Последние надёжнее, поскольку шплинт, обычно изготавливаемый из мягкой стали, со временем изнашивается, и может самопроизвольно выйти из крепёжного отверстия.
