Легирование стали

Химический состав

Качество такого материала целиком зависит от количества углерода в ней, так как это один из главных компонентов ее состава. Также обязательно включение в его состав железа. Никель, хром, медь, ванадий и прочие компоненты добавляют с целью улучшить другие свойства сырья.

Теперь рассмотрим, как влияют легирующие элементы на свойства получаемой сырья:

  • Хром, как и никель, несет ответственность за придание стойкости к ржавлению. С его помощью получают всем известную нержавейку, металл делается тверже и прочнее.
  • Никель добавляет не только прочности, но и пластичности.
  • Медь, помимо устойчивости к коррозии, способствует сопротивлению различным кислотам.
  • Ванадий уплотняет структуру, делает мелкозернистой.
  • Марганец несет ответственность за износостойкость.
  • Вольфрам сохраняет твердость материала при воздействии высоких температур.
  • Кремний придает металлу упругость, а также делает его магнитным.
  • Присутствие алюминия добавляет полученному материалу жаростойкости.

Как изменяется структура при добавлении различных примесей? В результате их введения кристаллическая решетка разрушается по причине отличий в форме электронов и атомных величин. Поэтому характеристики легированной стали могут колебаться из-за изменения процентного соотношения элементов в ее составе. Твердость, прочность и пластичность сплав получает после термообработки.

Внешний вид легированной стали

По химическому составу такой металл обычно отличается. Поэтому классификация будет следующей:

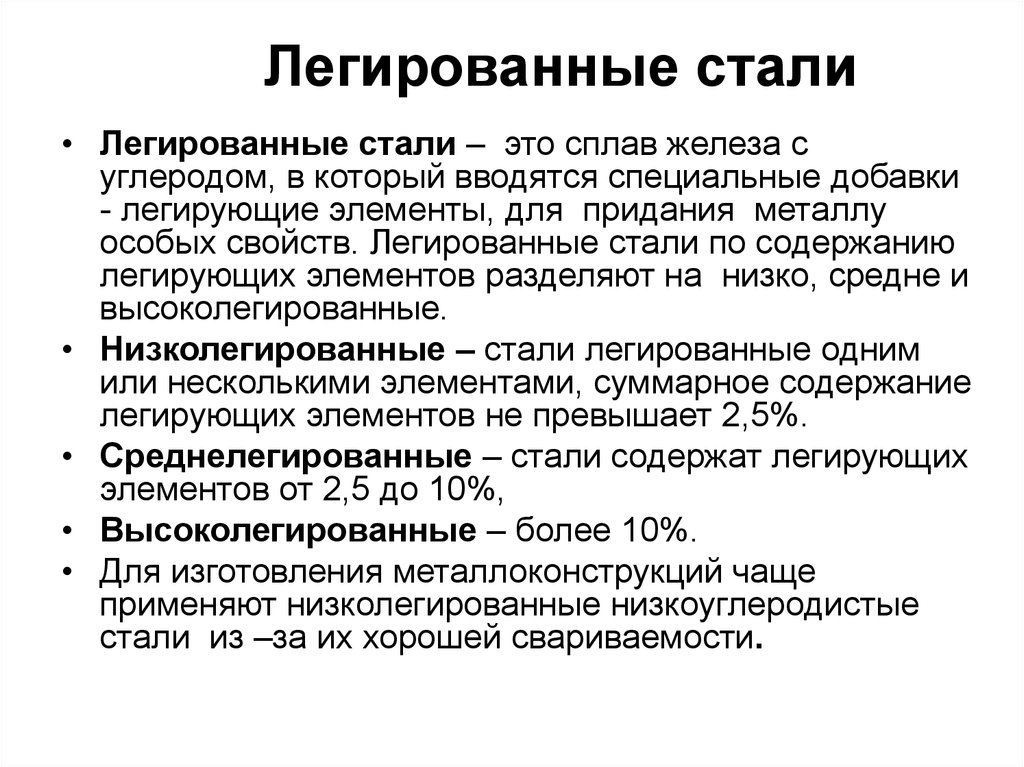

  1. Низколегированный – процент легированных добавок не более 2,5.
  2. Среднелегированный – примеси составляют не более 2,5-10 %.
  3. Высоколегированный – примесей может быть больше 10% и расти до 50.

По классификации деление идет на: коррозионно-устойчивую сталь и жаростойкую (выдерживает выше 1000 градусов).

Согласно химическому распаду выделяются:

  • окалиноустойчивая (при 550 градусах);
  • жароустойчивая.

Известны два основных типа: легированные и углеродистые. Посмотрим, какие у них отличия.

Углеродистая сталь – сплав, содержащий совместно с железом и углеродом еще кремний и марганец. Сера и фосфор, тоже имеющиеся в ее составе, относятся к негативно влияющим добавкам, ведь из-за них ухудшаются ее механические свойства.

Углеродистая сталь – сплав железа с углеродом до 2%. В него также добавляют кремний, серу и фосфор. Однако, главным компонентом все же является углерод. Количество в процентах этих элементов приблизительно такое: железа до 99,0%, марганца – 03-0,8, серы до 0,06 и кремния до 0,15-0,35.

Главные минусы углеродистой стали:

  • если у нее хорошая прочность и твердость, то недостает пластичности;
  • утрачивается твердость и режущая способность при нагреве до 200 градусов, а при более высоких температурах теряется и прочность;
  • невысокая устойчивость от ржавления при погружении в электролит, в агрессивных средах и т. д.;
  • повышенный коэффициент теплового расширения;
  • утяжеление готовой продукции;
  • возрастание стоимости конечного продукта;
  • трудности при проектировании из-за низкой прочности такой стали.

Легированная – сталь, которая наряду с обычными добавками содержит легированные элементы, значительно повышающие ее качества. Это вольфрам, молибден, никель и др. И еще марганец и кремний в значительных количествах. Примеси добавляются во время плавления. Такой металл отличается своими ценными качествами, которые отсутствуют у углеродистой стали, и лишен ее недостатков.

Свойства металла после обработки

После проведения цементации твердость науглероженного слоя достигает: 58-61 HRC на легированных сталях и 60-64 HRC на низкоуглеродистых сталях. Длительное нахождение стали при высоких значениях температуры, вызывает изменение структуры металла.

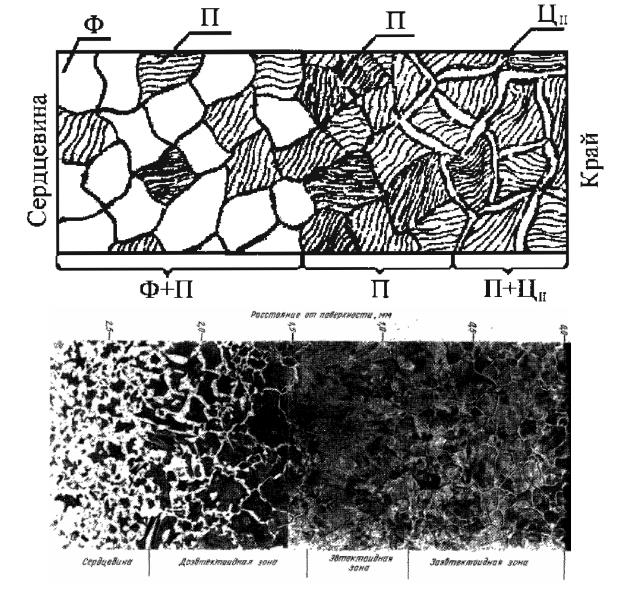

Структура стали после цементации

Для исправления крупного зерна металла детали после цементации подвергаются повторному нагреву и закалке с последующим отпуском или нормализацией.

Закалка производится при температуре, не превышающей 900С. В металле происходит измельчение зерна за счет получения перлита и феррита.

Вместо закалки для легированных сталей производят нормализацию. После сквозного прогрева в середине детали образуется мартенсит. Нагрев детали зависит от марки стали, из которой она была изготовлена.

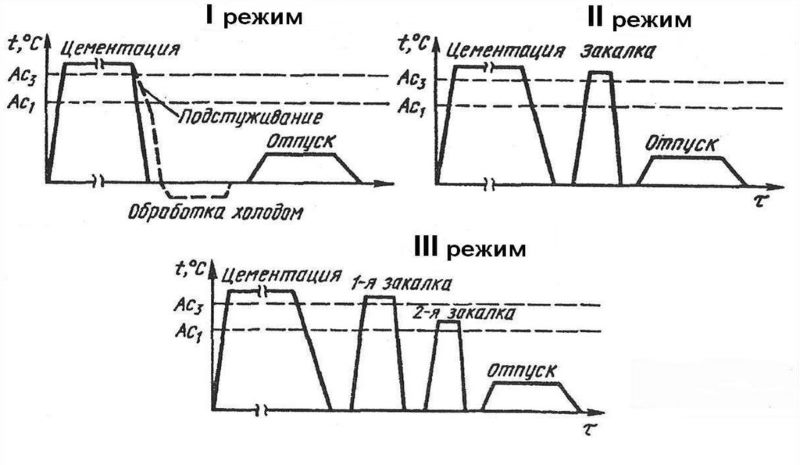

Режимы термической обработки стали после цементации

В качестве заключительной фазы проводят низкотемпературный отпуск, который позволяет устранить поверхностные напряжения и деформации, вызванные высокотемпературной обработкой.

Марки легированной стали

Марки легированной стали являются различными. Они представлены в большом многообразии. В зависимости от назначения стали определяется ее маркировка.

Сегодня имеется большое количество требований к маркировке легированной стали. Для данного процесса используются цифровые и буквенные обозначения. Сначала при маркировке используются цифры. Они являются показателями того, сколько содержится в том или ином виде легированной стали сотых долей углерода. После цифр стоят буквы, которые являются обозначением того, какие легирующие добавки были использованы при производстве того или иного легированного типа стали.

После букв могут стоять цифры, обозначающие количество легирующего вещества в составе стального материала. Если после обозначения какого-либо легирующего элемента не стоит цифровое обозначение, то его в составе имеется минимальное количество, не достигающее даже одного процента.

Таблица 2. Условные обозначения легирующих элементов в металлах и сплавах

ЭлементСимволОбозначение элементов в марках металлов и сплавовЭлементСимволОбозначение элементов в марках металлов и сплавов
черныецветныечерныецветные
АзотNАНеодимNdНм
АлюминийА1ЮАНикельNiН
БарийВаБрНиобийNbБНп
БериллииBeЛОловоSnО
БорВрОсмийOsОс
ВанадииVфВамПалладийPdПд
висмутBiВиВиПлатинаPtПл
ВольфрамWВПразеодимPrПр
ГадолинийGdГнРенийReРе
ГаллийGaГиГиРодийRhRg
ГафнииHfГфРтутьHgР
ГерманийGeГРутенийRuPv
ГольмийНоГОМСамарийSmСам
ДиспрозийDvДИМСвинецPbС
ЕвропийEuЕвСеленSeКСТ
ЖелезоFeЖСереброAgСр
ЗолотоAuЗлСкандийScС км
ИндийInИнСурьмаSbCv
ИридийIrИТаллийTlТл
ИттербийYbИТНТанталТаТТ
ИттрийYИМТеллурТеТ
КадмийCdКдКдТербийTbТом
КобальтCoККТитанTiТТПД
КремнийSiСКр(К)Т\’лийTmТУМ
ЛантанLaЛаУглеродСУ
ЛитийLiЛэФосфорPпФ
ЛютецийLuЛюнХромCrхХ(Хр)
МагнийMgШМгЦерийCeСе
МарганецMnГМц(Мр)ЦинкZnЦ
МедьCuДМЦирконийZrЦЦЭВ
МолибденMoМЭрбийErЭрм

Алкидная эмульсия

Требования защиты окружающей среды вызвали интерес к алкидным эмульсиям. Стабильные эмульсии можно получить из большинства алкидов при условии, что вязкость смол не слишком большая и прилагаемых сдвиговых сил достаточно для эмульгирования.

Характеристики нержавейки

В современном мире нержавеющая сталь является незаменимым материалом при производстве разных разновидностей изделий. Она применяется в пищевой, медицинской, металлургической и военной промышленности.

Марки нержавеющей стали

В начале прошлого столетия специалистам в области металлургической промышленности удалось заметить, что взаимодействие хрома и кислорода является лучше, чем с железом.

Источник

Инструментальные легированные стали

Инструментальные легированные стали

Данный вид низкоуглеродистого железа обладает иными приоритетным параметрами, сосредоточенными на высоких показателях твердости и износостойкости. Обе характеристики улучшаются с повышением концентрации углерода в металле.

Первоочередно вопрос, затрагивающий легированные стали – применение этого вида металла. Область использования, как указывалось ранее, соответствует названию категории. Подобная сталь – это материал для производства трех основных групп инструментов:

режущий;

измерительный;

штампы.

Первая категория объединяет резцы, фрезы, долбяки. К ней относится и класс быстрорежущей стали, отличающейся красностойкостью, а также сохранением режущих характеристик при нагреве до температуры 700 0С. Другая отличительная особенность быстрорежущей стали – скорость обработки металла, превышающая аналогичный параметр обычных инструментальных марок в пять раз. Маркировка быстрорежущих марок производится литерой «Р», где последующие цифры указывают процентное вхождение вольфрама.

Документ, описывающий инструментальные легированные стали – ГОСТ 5950 – 73. Данная разновидность обладает улучшенной теплостойкостью, диапазон значений данного параметра переносится в интервал 250 – 300 0С. Увеличение данной характеристики сказывается на скорости резания, повышая ее значение на 20 – 40%.

Рассматривая, как влияют легирующие элементы на свойства стали, остановимся на нескольких элементах.

Кремний, марка – 9ХС. Введение элемента в состав инструментальной стали повышает ее прокаливаемость до 40 мм. Дополнительный эффект связан с улучшением стойкости мартенсита при отпуске. Впрочем, элемент приносит и отрицательные нюансы в легируемый металл. Стали, содержащие кремний плохо поддаются резанию.

Изделия из легированной конструкционной стали

Марганец, марки – ХВГ, 9ХВСГ. Легирование этим металлом приводит к снижению деформации инструмента в процессе закалки. Наиболее эффективен данный тип легирования для протяжек – инструментов, обладающих большим соотношением длины к диаметру поперечного сечения.

Хром. Легирование элементом применяется для улучшения твердости стали после закалки.

Особенности процессов внепечной обработки стали

Первоначально все процессы по доводке стали до нужного химического состава (операции легирования, раскисления, рафинирования, модифицирования) и температуры выполняли непосредственно в сталеплавильном агрегате. Это приводило к увеличению времени плавки (соответственно снижению производительности агрегата) и большому угару легирующих элементов (которые могут быть очень дорогими). Постепенно вышеуказанные операции стали переносить в сталеразливочный ковш и специальные агрегаты.

Данные процессы получили название внепечной обработки стали или ковшевой металлургии.

Внепечная обработка стали начала активно применяться с 60-х годов ХХ века, главным образом для повышения производительности дуговых сталеплавильных печей и конвертеров, позволяя вынести часть процессов рафинирования из этих агрегатов в ковш.

Однако уже начало внедрения современных процессов внепечной обработки показало, что они позволяют не только существенно улучшить качество стали (механические свойства, коррозионную стойкость, электротехнические показатели и др.), но и получить сталь с принципиально новыми свойствами.

Подвергать внепечной обработке можно сталь, выплавленную любым способом. Таким образом, внепечная обработка стали позволяет:

  • увеличить производительность основного сталеплавильного агрегата за счет выноса операций раскисления, рафинирования и легирования в агрегат внепечной обработки;
  • повысить качество металла за счет удаления вредных газовых примесей и неметаллических включений;
  • повысить эффективность процессов раскисления и десульфурации;
  • обеспечить более точное соблюдение химического состава металла;
  • получать металл с принципиально новыми свойствами;
  • обеспечить необходимую температуру металла перед разливкой;
  • уменьшить угар дорогих легирующих элементов.

Металлургические процессы, обеспечивающие получение указанных результатов, протекают эффективнее при внепечной обработке, чем в сталеплавильных печах благодаря ряду особенностей:

  • создание наиболее благоприятных термодинамических условий для развития данного процесса, в частности наводка шлака, обеспечивающего более глубокую десульфурацию;
  • увеличение скорости взаимодействия с газовой фазой или шлаком вследствие дробления металла на порции (капли) с развитой контактной поверхностью;
  • повышение интенсивности массопереноса в металле вследствие его дробления на порции (капли) и, следовательно, увеличение градиента концентраций растворённых в нём элементов.

Методы внепечной обработки стали могут быть условно разделены на простые (обработка одним способом) и комбинированные (обработка металла несколькими способами одновременно). К простым методам относятся:

  1. обработка металла вакуумом;
  2. продувка инертным газом;
  3. обработка металла синтетическим шлаком, жидкими и твёрдыми шлаковыми смесями;
  4. введение реагентов вглубь металла.

Основными недостатками перечисленных простых способов обработки металла являются: необходимость перегрева жидкого металла в плавильном агрегате для компенсации падения температуры металла при обработке в ковше и ограниченность воздействия на металл.

Лучшие результаты воздействия на качество металла достигаются при использовании комбинированных или комплексных способов, когда в одном или нескольких последовательно расположенных агрегатах осуществляется ряд операций. Выбор необходимого оборудования определяется той или иной технологией обработки металла.

Внепечная обработка металла комбинированными методами может производиться:

  • в обычном сталеразливочном ковше;
  • в сталеразливочном ковше, оборудованном для вдувания газа или газопорошковой струи снизу через смонтированные в днище устройства;
  • в установке ковш-печь с крышкой (сводом), через которую опущены электроды, нагревающие металл в процессе его обработки;
  • в агрегате типа конвертера с продувкой металла кислородом, аргоном;
  • в агрегате типа конвертера, снабжённом оборудованием для вакуумирования расплава и т. д.

Рассмотрим различные способы внепечной обработки стали в отдельности.

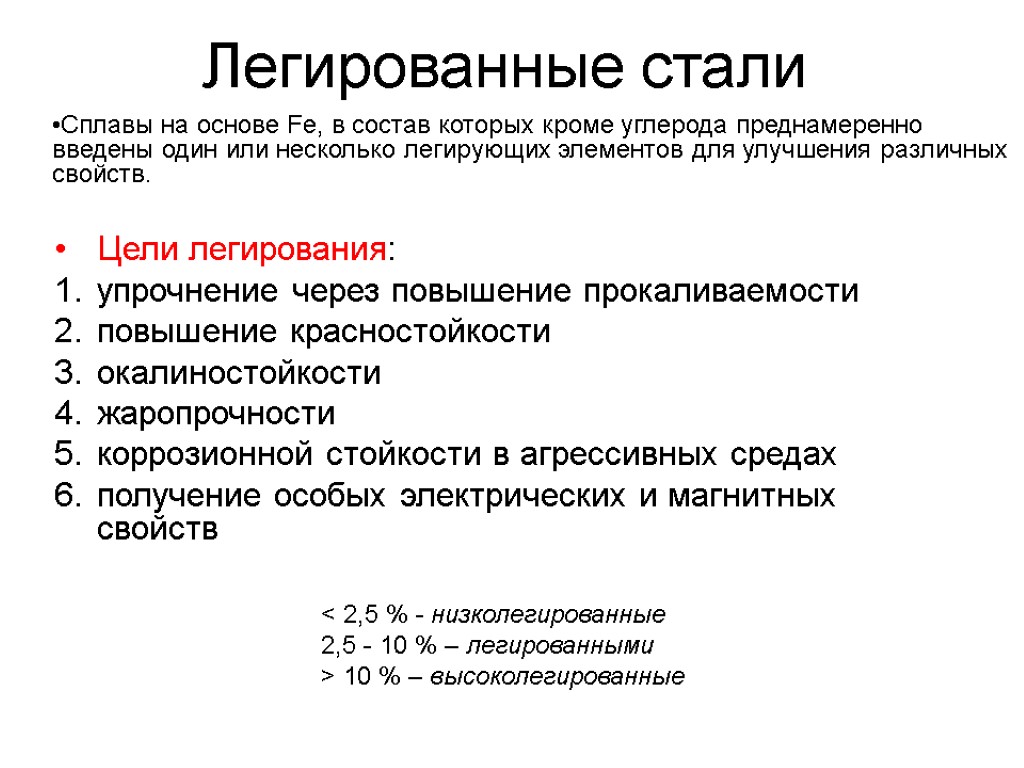

Основные цели легирования

Слово «легирование» происходит от немецкого «legieren» (связывать, соединять). Положительное воздействие легирующих компонентов на свойства стали связано с обеспечиванием протекания двух физико-химических процессов.

Процесс №1

Образование термодинамических устойчивых растворов замещения, сопровождающееся замещением части атомов (ионов) железа в его кристаллической решётке (ионами) легирующего элемента. Это ведёт к искажению кристаллической решётки железа, поскольку радиусы ионов (катионов) легирующих элементов отличаются от радиуса катионов железа, что повышает твёрдость и прочность железа с сохранением его пластичности.

Процесс №2

Возникновение прочных и практически нерастворимых в жидком железе химических соединений между введёнными в расплавленный металл легирующими добавками и растворёнными в нём неметаллами (кислород, азот, сера, углерод и др.).

Результатами образования таких соединений являются:

  • снижение остаточного содержания в расплавленном металле растворенных неметаллов, ухудшающих его качество;
  • уменьшение общего объёма вредных примесей (растворённых и в виде неметаллических включений) в стали.

А также происходит выделение (выпадение) из жидкого металла таких мелких неметаллических включений, которые служат центрами кристаллизации и приводят к получению мелкозернистой первичной и вторичной структуры стали. Благодаря этому она имеет лучшую пластичность, малую анизотропность свойств после прокатки и т. д. Выделяющиеся во время кристаллизации мелкие неметаллические включения обладают склонностью скапливаться на поверхности растущих кристаллов, понижая скорость роста граней, а это, в свою очередь, уменьшает зернистость стали.

Углеродистая качественная конструкционная сталь

Нормативный документ: качественная конструкционная углеродистая сталь изготовляется согласно ГОСТ 1050-88, ГОСТ 1051-73.

Углеродистая сталь — сталь, не имеющая в своем составе легирующих элементов, но содержащая углерод в различной концентрации: до 0,25% — низкоуглеродистая сталь, 0,24-0,6% среднеуглеродистая сталь, более 0,6 — высокоуглеродистая сталь.

Классификация углеродистых сталей

По качеству

  • обыкновенного качества;
  • повышенного качества;
  • качественная.

По назначению сталь обыкновенного качества:

  • А — поставляется по механическим свойствам, применяется в изделиях, подвергающихся горячей обработке (сварка, ковка и др.), которая может изменить регламентируемые механические свойства;
  • Б — поставляется по химическому составу, применяется для деталей, подвергающихся обработке, которая может изменить регламентируемые механические свойства, при этом их уровень кроме условий обработки определяется хим. составом;
  • В — поставляется по механическим свойствам и химическому составу для деталей, подвергаемых сварке.

По степени раскисления:

  • кипящая — кп;
  • полуспокойная — пс;
  • спокойная сталь без термической обработки — сп.

По химическому составу для качественной стали:

  • I — с нормальным содержанием марганца ( Mn 0,80%);
  • II — с повышенным содержанием марганца (Mn 1,2%) — Г.

Марки качественной конструкционной углеродистой стали

Углеродистая сталь обыкновенного качества: Ст0, Ст1кп, Ст1пс, Ст1сп, Ст2кп, Ст2пс, Ст2сп, СтЗкп, СтЗпс, СтЗсп, СтЗГпс, СтЗГсп, Ст4кп, Ст4пс, Ст4сп, Ст5пс, Ст5сп, Ст5Гпс, Стбпс, Стбсп.

Углеродистая качественная сталь: 08, 10, 15, 20, 25, 30, 35, 40, 45, 50, 55, 58, 60 — машинная сталь; А12, А20, А30 — автоматная сталь.

Обозначение марки стали: «Ст» — сталь, следующие за ней цифры — условный номер марки в зависимости от химического состава, затем указывается степень раскисления («кп», «пс», «сп»).

Заменители некоторых марок стали:

  • Ст20 — Ст15, 25;
  • Ст35 — Ст30, 40, 35Г;
  • Ст45 — 40Х, Ст50, 50Г2.

Применение качественной конструкционной углеродистой стали

Марка сталиОбласть применения
08кп, 10Детали, изготовляемые холодной штамповкой и холодной высадкой, трубки, прокладки, крепеж. Цементуемые и цианируемые детали, не требующие высокой прочности сердцевины.
15, 20Малонагруженные детали: валики, пальцы, упоры, копиры, оси, шестерни. Тонкие детали, работающие на истирание: рычаги, крюки, траверерсы, вкладыши, болты, стяжки и др.
30, 35Детали, испытывающие небольшие напряжения: оси, шпиндели, звездочки, тяги валы и т.п.
20кКотельная сталь.
40, 45Детали с повышенной прочностью: коленчатые валы, шатуны, зубчатые венцы, распределительные валы, маховики, зубчатые колеса, шпильки, храповики и др.
50, 55Зубчатые колеса, прокатные валки, штоки, бандажи, валы, малонагруженные пружины и др.
60Детали с высокими прочностными и упругими свойствами: прокатные валки, эксцентрики, шпиндели, пружинные кольца, пружины и диски сцепления, пружины амортизаторов.
А12, А20, А30Неответственные детали массового производства, изготавливаемые на станках-автоматах.

Свариваемость: хорошая для котельных сталей и сталей марок Ст08-Ст35; затрудненная для стали Ст45; автоматные стали не применяются для сварки.

Разница между низколегированной сталью и высоколегированной сталью

Основное различие между низколегированной сталью и высоколегированной сталью состоит в том, что низколегированные стали содержат менее 0,25% легирующего элемента, тогда как высоколегированные стали имеют более 10% легирующего элемента.

Кроме разделения на низколегированную и высоколегированную сталь, она ещё подразделяется по степени легирования на среднелегированную. В этой стали количество легирующих элементов составляет от 2,5 до 10 %)

Сплав представляет собой смесь двух или более элементов. Он производится путем смешивания металла с некоторыми другими элементами (металлами или неметаллами или обоими), чтобы получить материал, который обладает улучшенными свойствами по сравнению с исходным металлом. Низколегированная и высоколегированная сталь — это два типа сплавов железа с легирующими элементами.

Наиболее популярные легирующие элементы в этих сталях применяются такие: никель (Ni) , медь (Cu) , титан (Ti) и ванадий (V), азот (N) и др.

Что такое низколегированная сталь?

Низколегированная сталь — это тип легированной стали, свойства которой улучшены по сравнению с углеродистой сталью. Например, этот сплав обладает лучшими механическими свойствами и большей коррозионной стойкостью, чем углеродистая сталь. Содержание углерода в низколегированной стали составляет менее 0,2%. Наиболее распростраённые л егирующие элементы в этой стали такие: Никель (Ni), Хром (Cr), Молибден (Мо), Вольфрам (V), Бор (B), Вольфрам (W) и Медь (Cu).

В большинстве случаев процесс изготовления этих легированных сталей включает термическую обработку и отпуск (для нормализации). Но теперь, появилась тенденция производить закалку и отпуск. Кроме того, почти все материалы из низколегированной стали являются свариваемыми. Однако материал иногда требует обработки до или после сварки (чтобы избежать растрескивания).

Некоторые преимущества низколегированной стали:

  1. Предел текучести выше
  2. Высокий предел прочности
  3. Более высокая стойкость к окислению и коррозии
  4. Низкий порог хладноломкости

Этот материал применяется в промышленности, но до максимальной температуры 580 °C. Если температура выше, чем 580 °C, этот материал не подходит из-за отсутствия достаточной стойкости к окислению, чтобы справиться с высокими температурами.

Что такое высоколегированная сталь?

Высоколегированная сталь — это тип легированной стали, в котором более 10% легирующих элементов. В отличие от низколегированной стали, легирующими элементами для высоколегированной стали являются хром (Cr) и никель (Ni). Н аиболее известным примером этой стали — является нержавеющая сталь.

Хром обеспечивает сталь тонким оксидным слоем на поверхности стали. Это называется скрытым слоем, потому что этот слой задерживает коррозию металла. Кроме того, производители обычно добавляют большое количество углерода и марганца, чтобы придать стали аустенитный характер. Кроме того, этот материал дороже, чем низколегированная сталь.

В чем разница между низколегированной сталью и высоколегированной сталью?

Как низколегированная, так и высоколегированная сталь обладают улучшенными свойствами, чем углеродистая сталь. Однако ключевое различие между низколегированной сталью и высоколегированной сталью состоит в том, что низколегированные стали содержат менее 0,25% легирующих элементов, тогда как высоколегированные стали содержат более 10% легирующих элементов. В химическом составе низколегированная сталь содержит железо, углерод (менее 0,2%) и другие легирующие элементы, такие как Никель (Ni), Хром (Cr), Молибден (Мо), Вольфрам (V), Бор (B), Вольфрам (W) и Медь (Cu), в то время как высоколегированная сталь содержит железо, хром, никель, углерод, марганец и др.

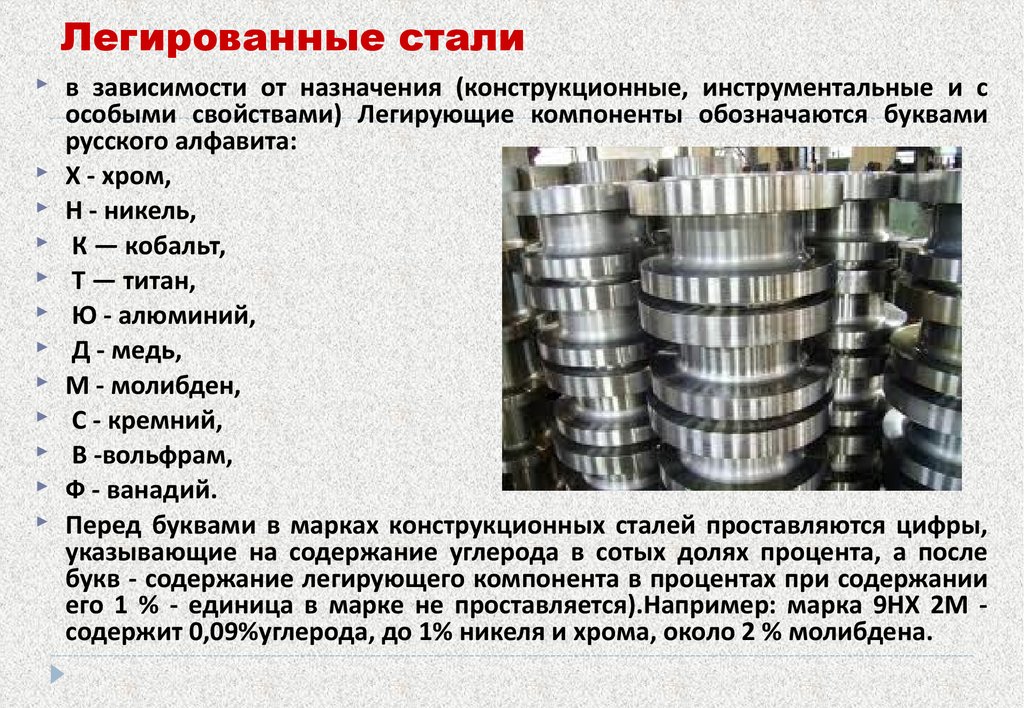

Маркировка: какие марки стали называются легированными

Нормативный документ, который регламентирует название каждого нового подвида, – это ГОСТ 4543-71. Потребность в наличии такой систематизации возникла из-за огромного количества разновидностей, которые только увеличиваются с каждым годом, потому что открываются новые соединения и пропорции. Каждый вид предназначен для отдельной сферы деятельности и уникален по-своему. Чтобы их отличать, используют специальные нанесения. Вот как она выглядит:

Или так, на английском языке:

В первом случае букв указано не было, значит это просто классический сплав с добавками. Но во втором мы видим спереди «Х» – ее наличие говорит, что перед нами хромистая сталь. Если в начале стояли другие, они бы свидетельствовали о следующем:

  • Ж – нержавеющая;
  • Е – магнитная;
  • Я – хромоникелевая нержавейка;
  • Ш – шарикоподшипниковая;
  • Р – быстрорежущая инструментальная.

Также аббревиатуры могут стоять справа. Например:

  • А – высококачественная;
  • Ш – особовысококачественная;
  • Н – полученная способом нагартованного проката;
  • ТО – использован термически обработанный прокат.

Теперь о цифрах и буквах внутри самой маркировки. Цифровое обозначение обычно показывает процентное соотношение вещества. Но так как нет возможности уточнять все до сотых частей, то принято округлять до целых. А если содержание не превышает 1%, то буквенный знак присутствует, а цифра не ставится. Сами элементы записываются либо по химическим формулам, либо по первым значениям. Посмотрим более полный перечень:

Если вы хотите исчерпывающие списки и перечни марок, следует заглянуть в вышеупомянутый ГОСТ.

Виды легированных сталей

Легированные стали производятся путем введения в обычную железо-углеродную основу одного или нескольких элементов, часто которыми выступают марганец, кремний, никель, титан, медь, хром и алюминий. Эти металлы добавляются для придания основному сплаву особых свойств. Для управления процессом легирования варьируют пропорциями (или комбинациями) добавок, благодаря чему материал приобретает повышенную твёрдость, коррозионную стойкость, прочность. В некоторых случаях улучшается пластичность, свариваемость, прокаливаемость при последующей термической обработке.

Классификацию легированных сталей часто выполняют на основании фактического количества легирующих элементов. Каждый из них вводится с определённой целью:

  1. Хром – повышает твёрдость, ударную вязкость и износостойкость.
  2. Кобальт – используется при изготовлении режущего и штампового инструмента. При легированни этим металлом увеличивается твёрдость в горячем состоянии (увеличивается красностойкость).
  3. Марганец – увеличивает твёрдость поверхности детали, устойчивость к деформации, динамическим и ударным нагрузкам.
  4. Молибден – прочность и устойчивость к ударам, а также к нагреву.
  5. Никель – прочность, ударную вязкость и антикоррозийные качества.
  6. Ванадий – прочность, ударную вязкость, ударопрочность и коррозионную стойкость.
  7. Вольфрам повышает твёрдость и улучшает микроструктуру. Обеспечивает повышенную термостойкость.

В большинстве случаев при легировании несколькими элементами (комплексном легировании) реализуется принцип суперпозиции, когда результирующий эффект по сравнению с ожидаемым увеличивается. В частности, при одновременном легировании стали хромом и ванадием прочность и устойчивость к действию растягивающих напряжений растёт более интенсивно.

Легирующими элементами могут быть не только металлы. Например, введение в исходный расплав микроскопических доз бора улучшается стойкость штампового инструмента, работающего в условиях высоких нагрузок, резко изменяющихся во времени.

Легирование сталей определяют по наличию добавок, которые введены в основную металлическую матрицу. Легированные стали отечественного производства производятся в соответствии с техническими требованиями ГОСТ 4543-2016 для конструкционных сталей и ГОСТ 5950-63 – для инструментальных. Зачем проводится легирование?

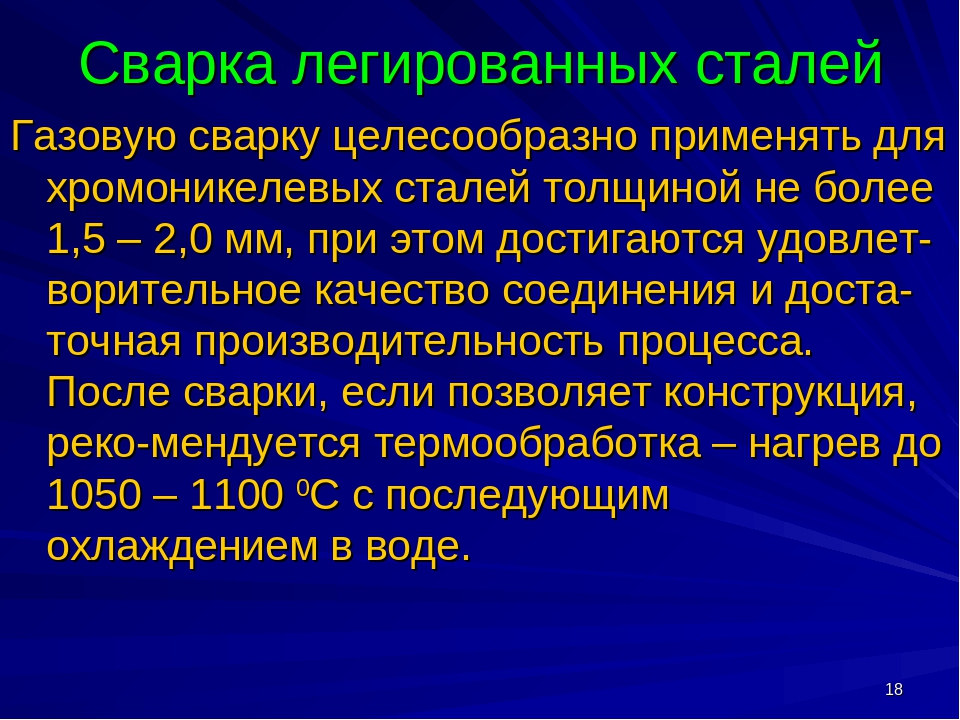

Стальные заготовки, используемые для производства ответственной продукции, обычно обрабатываются литьём или штамповкой, соединяются при помощи сварки. При этом конечные свойства металла должны быть выше, чем исходные.

Важно правильно определить механические и другие свойства конкретной легированной стали, прежде чем выбирать ее для применения в какой-либо конструкции. Детали, изготавливаемые из легированных сталей, часто способствуют снижению веса изделия, что позволяет уменьшить металлоёмкость конструкции в целом.. Таким образом, конечными целями легирования являются:

Таким образом, конечными целями легирования являются:

  • Оптимизация физических и механических характеристик детали -температуры плавления, точки кипения, плотности, пластичности, теплопроводности и т.д.;
  • Повышения твёрдости материала и его стойкости от вероятных растягивающих напряжений;
  • Изменения (чаще – уменьшения) температуры плавления;
  • Улучшения коррозионной стойкости;
  • Изменения цвета детали: цвет чистого металла можно изменить, легируя его другими металлами или неметаллами, содержащими подходящие цветные пигменты;
  • Улучшения обрабатываемости (в частности, литьём).

Химический состав легированной стали

Есть постоянные компоненты – это те, которые есть в любом сплаве данной категории, есть также необязательные, легирующие ингредиенты. Сперва перечислим те, которые образуют классический материал:

  • Железо. Это очень ковкий сам по себе металл, который добывается из руды. Особенность в том, что его довольно много находится в недрах земли, по добываемости он на втором месте после алюминия. Он хорошо вступает в реакции, именно по этой причине его можно сплавлять различными образами. В процентном соотношении его может быть от 45 до 97-99 процентов. Точное количество частей мы называть не будем, поскольку существует очень много марок сталей, состав которых разнится.
  • Углерод. Это один из неотъемлемых компонентов. При совокупности данных веществ увеличиваются природные качества железа. В среднем его добавляют от 0,1% до 1,4% к общей массе. Чем больше его содержание, тем выше прочность. Все стальные изделия делят на углеродистые и низкоуглеродистые.
  • Марганец. Интересный ингредиент, который также является легирующим. Хотя если его меньше, чем 1%, то особенных свойств он не придает. Сам по себе это очень красивый серебристый металл, именно от него слитки приобретают свой характерный перелив. Но основная заслуга марганца в том, что он является раскислителем, то есть способствует удалению из сплава кислорода, который, в свою очередь, негативно влияет на особенности. Есть интересные соединения (имени Гадфильда – создателя), которые содержат около 11 – 14 процентов. В таком случае сталь теряет свои магнитные качества, а также становится очень ударопрочной и износостойкой, поскольку при ударах упрочняется.
  • Кремний – обязательный элемент, который при большом содержании (более 0,8%) имеет легирующие свойства. Он тоже является раскислителем, а также увеличивает стойкость, предел упругости, жаропрочность и некоторые другие особенности.

Кроме того, в составе обычно есть вредные и скрытые примеси. От них пытаются избавиться, но, к сожалению, полностью убрать не получается. Поэтому в крайне малых дозах в образцах есть:

  • Сера, из-за которой увеличивается красноломкость – появляются трещины на разогретой заготовке.
  • Фосфор, он приводит к увеличению хладноломкости, то есть хрупкости.
  • Кислород, азот и водород – «разрыхляют» структуру.
  • Окислы и нитриды – могут привести к надрывам.

Третья группа компонентов – это случайные. Они попадают в емкость вместе с шихтами, то есть со смесью исходных материалов, и не несут положительного влияния. Бывают безвредными или не очень полезными, но из-за малой доли содержания практически не важны. К ним относят:

  • медь;
  • цинк;
  • свинец;
  • хром;
  • никель и пр.

И, наконец, четвертая группа – это специальные легирующие добавки. Эти элементы вводятся дополнительно для повышения определенных характеристик. Именно они делают из классического сплава упрочненный. Более подробно мы перечислим компоненты в соответствующем разделе статьи.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
