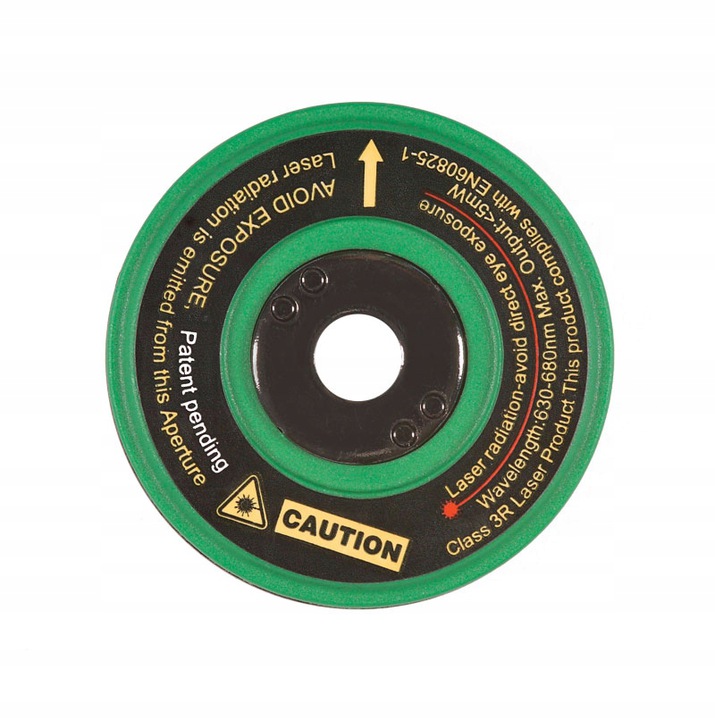

Лазерный указатель для торцовочной пилы

Монтируем переключатель в корпусе

Чтобы зря не расходовать энергию батареек, питающих лазерные светодиоды, установим между ними двухпозиционный переключатель on/off (вкл./выкл.). Для этого используем прозрачную пластиковую коробку с закрывающейся крышкой.

В донышке коробки дрелью с тонким сверлом проделываем отверстие, где будет впоследствии установлен двухпозиционный переключатель.

Рассверливаем его до необходимого диаметра с помощью ступенчатого сверла, закрепленного в патроне дрели.

Вставляем с наружной стороны в отверстие пластиковой коробки переключатель так, чтобы клавиша «0-1» оказалась снаружи. Сбоку в коробку вводим провода через предназначенное для них отверстие.

С помощью паяльника и припоя соединяем провода в следующем порядке: «+» батареи с «+» светодиода, «–» батареи с переключателем, переключатель с «–» светодиода. Закрываем крышку пластиковой коробки.

С помощью двойного скотча крепим пластиковую коробку с двухпозиционным переключателем в такое место на корпусе сверлильного станка, чтобы она была в полной безопасности и, в то же время, было удобно для включения и выключения лазерных светодиодов.

Основные достоинства самодельного инструмента

Естественно, ожидать от лазерного уровня, собранного своими руками, выполнения сверхточных и сложных операций по разметке не стоит. Но для использования в быту такое устройство вполне подойдёт и даже во многом превзойдёт по качеству заводской водяной уровень. Плюс ко всему, оно сможет обеспечить следующие функции:

достаточно большая длина луча;
минимальный уровень погрешности при сравнительной простоте использования;
увеличение скорости проведения разметки.

Но главным достоинством лазерного уровня считается способность прибора проецировать лучи по горизонтальной плоскости. Благодаря этому строитель, может, с точностью контролировать качество вертикального и горизонтального уровня как при разметке стеновых, так и напольных или потолочных поверхностей. Помимо строительства, уровень можно использовать при разметке приусадебного участка, фасадной отделке здания или возведении забора.

Поэтому, задумываясь о том, чтобы пополнить свою домашнюю мастерскую лазерным уровнем, не стоит стремглав бежать в магазин за покупкой дорогостоящего прибора. Проявив немного смекалки и сноровки, каждый желающий сможет собрать нивелир своими руками из подручных материалов. При этом максимальной денежной затратой будет покупка обычной лазерной указки.

Лучшие торцовочные пилы среднего класса

Metabo KGS 216 M

Характеристики: диаметр оснастки – 216, мощность 1500, скорость вращения – 5000 оборотов, глубина пропила под прямым углом – 65, под 45° – 36 мм. Есть регулировка глубины реза. Пила имеет наклон пильной головки влево на 47°, вправо на 2°. Стол с регулировкой положения на 47° в обе стороны. Стол снабжен расширителями для длинных заготовок, для их надежной фиксации есть специальный зажим. Снабжена лазерной направляющей и мощной светодиодной подсветкой для повышения точности проводимого распила. Специальные зажимы на рабочем столе надежно фиксируют брус. Блокировка шпинделя позволяет безопасно менять расходник, снимать защитный кожух нет необходимости. Корпус изготовлен из алюминиевого сплава, что обеспечивает надежность. В целом, это неплохой вариант из среднего ценового сегмента с необходимым набором функций. Плавный пуск и система поддержания оборотов стали бы неплохим дополнением, однако производителем они не предусмотрены.

Hammer STL1800/250C

Электропила с режущим элементом 250 мм и мощностью — 1800. Для поддержания чистоты на рабочем месте можно подключить промышленный пылесос, это намного эффективнее обычного мешка для сбора стружек. Поворот стола возможен в обе стороны на 45° для косого реза. Основание и стол изготовлены из алюминия. Имеются специальные зажимы и расширители для фиксации.

Главная особенность – многоцелевая конструкция, которая дает возможность использовать аппарат в качестве циркулярного станка и торцовочной пилы. Это делает инструмент незаменимым для небольшой столярной мастерской.

Graphite 59G806

Устройство имеет механизм протяжки, что делает его незаменимым для распиловки длинных заготовок из дерева. Основная рукоятка пилы имеет антискользящее покрытие для надежного хвата. Встроенный лазерный указатель незаменим для обеспечения точной распиловки. В комплекте имеется пылесборник. Механизм быстрой настройки углов пропила позволит значительно сэкономить время. Основа произведена из алюминия, что делает ее легкой, прочной и устойчивой к возникновению коррозии. Для простой и безопасной смены режущего элемента предусмотрен блокиратор шпинделя. Основные характеристики аппарата: мощность – 1800, диаметр диска – 210, глубина пропила – 65 (под 90°) и 35 (под 45°).

Данный аппарат прекрасно подойдет для распиловки заготовок большого размера благодаря наличию механизма протяжки. Однако есть и небольшой минус: из-за отсутствия плавного пуска при старте слышен громкий звук.

ELITECH ПТ 2030К

Инструмент с высокой мощностью (2000 Вт) и диаметром режущего элемента 305. Глубина пропила под 90° – 90, под 45°– 55 мм. Возможна регулировка угла пропила в горизонтальной плоскости на 45° в обе стороны. Расширитель стола позволяет проводить резку заготовок большого размера. Точность обеспечивает лазер. Для дополнительной устойчивости может быть закреплена на верстаке. Поскольку модель снабжена мощным двигателем, устройство имеет функцию плавного пуска.

Основные минусы:

Отсутствие стабилизации оборотов.
Отсутствие подсветки места реза.
Нет регулировки частоты вращения.

JET JSMS-8L

Агрегат, предназначенный для распила крупных заготовок из дерева. Установлен двигатель 1500 Вт с системой быстрого торможения для обеспечения хорошей производительности при достойном уровне безопасности. Для точности работ имеется лазерный указатель линии реза. Углы поворота не могут быть смещены в процессе работы, за это отвечает специальный фиксирующий механизм. Для распиловки особенно широких заготовок есть функция горизонтального перемещения. Сама заготовка надежно фиксируется с помощью зажимов и П-образных упоров. В основании пилы есть отверстия для крепления к верстаку.

Лучшие торцовочные пилы премиум-класса

Milwaukee MS 304 DB

Инструмент профессионального уровня. Имеется эффективная система удаления пыли и стружки, позволяющая на ¾ снизить количество грязи на рабочем месте. Мощный двигатель (1800 Вт) позволяет справляться с задачами различной сложности. Рез получается абсолютно гладким и чистым. Имеется двойная подсветка рабочей зоны с обеих сторон для повышения точности работ. Указки нет. Режущий диск (диаметром в 305) закрыт кожухом, в комплектации имеется дополнительный чехол, закрывающий зубцы расходника на время хранения и транспортировки.

DeWALT DHS780N

Аккумуляторная торцовка, может использоваться в местах, где нет электроэнергии. Подходит для работы с древесиной, максимальный размер бруса – 110 x 130 мм. Разработанная компанией система XPS позволяет точно выровнять режущий элемент по линии распиловки. Кроме того, предусмотрена подсветка зоны пропила. Аппарат снабжен системой быстрой установки наклона в обе стороны (до 49°), а также кулачковым зажимом для регулировки пропила в левую сторону на 0/-50°, в правую сторону на 0/-60°.

Запитывается от аккумулятора литий-ионного типа напряжением в 54 В. Вращение диска (диаметром в 305) осуществляется с помощью бесщеточного асинхронного двигателя с высоким уровнем производительности. Плавный пуск и поддержание постоянного уровня оборотов не предусмотрены.

BOSCH GCM 12 SD

Инструмент профессионального и даже промышленного уровня. Может применяться на производствах, в строительстве, мастерских по деревообработке. Мощности в 1800 Вт достаточно для того, чтобы справиться с промышленными масштабами. Может применяться для пропила под углом до 47°, справится не только с деревом, но и пластиком или алюминием. Для точности настройки направления реза предусмотрена точная шкала поворота стола (до 60°) и пильной головы. За неподвижность заготовок в процессе обработки отвечают специальные зажимы. Для работы с широкими брусками устройство имеет скользящие направляющие.

Лазерная указка не предусмотрена, однако это с успехом компенсируется прецизионной настройкой направления пропила.

Makita LF1000

Модель комбинированного типа, относится к классу профессионального инструмента. Установлен двигатель мощностью в 1650 Вт. Аппарат может применяться для поперечного, углового и наклонного реза дерева, пластика и алюминия. Регулировка скорости вращения позволяет настроить под материал разной твердости. Двойная защитная изоляция защитит мотор в случае перепадов напряжения. Система плавного пуска позволит избежать серьёзной нагрузки на сеть при запуске. Имеет напольное исполнение, однако складные ножки делают транспортировку комфортной.

Metabo KGT 501 0102505018

Комбинированная торцевая пила на станине для профессионального использования. Конструкция станины со складными ножками дает возможность устанавливать агрегат на полу или на столе. Один инструмент объединяет в себе функции настольной циркулярной, торцовочной и усорезной. Установлен мощный асинхронный двигатель (2000 Вт), который не требует периодического обслуживания. Безопасность оператора обеспечивает прочный металлический кожух. Распиловочный стол произведен из литого алюминия – легкого, но прочного материала, не подверженного коррозии.

Проверка работоспособности

Источником питания служит плоская батарейка на 3 В. Отмечаем на заготовке точку с помощью двух пересекающихся прямых линий.

Подводим отмеченную на заготовке точку под перекрещивающиеся под прямым углом линии, созданные лазерными светодиодами.

Добиваемся совпадения координат отмеченной на заготовке точки с перекрещивающимися лучами, воспроизведенными лазерными светодиодами, и производим процесс сверления.

Убеждаемся в том, что сверление осуществлено точно в соответствии с произведенной нами ранее разметкой.

Еще раз повторяем процедуру позиционирования заготовки по отношению к сверлу с помощью лазерных светодиодов, производим сверление и вновь констатируем точность операции. При этом следует учесть, что мы используем сверло не самое классное, а патрон имеет люфт.

Понадобится

В принципе для данной работы ничего дорогостоящего или дефицитного не потребуется. Из материалов следует запастись:

деревянной планкой;
двухсторонним скотчем;
источником питания 3 В (батарейки, аккумулятор) ;
пластиковой прозрачной коробкой с крышкой;
двухпозиционным переключателем.

В предстоящей работе нам придется пользоваться:

маятниковой или любой другой пилой;
настольным сверлильным станком;
ручным шлифовальным камнем;
ножом обойным;
электрическим паяльником.

Главное тут это два лазурных модуля, которые были приобретены на Али Экспресс (https://ali.pub/3if3b7) . Данные лазерные указки выдают не точку, а плоскую линию, которую просто можно настроить.

Что потребуется

Чтобы рабочий процесс был непрерывным и не занял много времени, лучше сразу приготовить все необходимые составляющие и инструменты:

скотч двухсторонний;
деревянную планку;
батарейки на 3 В плоской формы – 2 шт.;
прозрачную коробочку из пластика с крышкой;
переключатель двухпозиционный;
любую пилу (например, маятниковую);
настольный сверлильный станок;

Лазерные модули LAMBDAWAVE

камень шлифовальный;
паяльник;
нож обойный;
дрель с тонким сверлом;
пару лазерных модулей;
ограничитель шпинделя.

Совет! Основной компонент — лазерные модули можно приобрести на популярных интернет-площадках по минимальной стоимости.

Как выбрать торцовочную пилу

Торцовочные пилы на рынке представлены в разных ценовых сегментах, для бытового или профессионального использования. Профессиональные варианты отличаются повышенной мощностью, они универсальны и предназначены для распила древесины, мягких металлов, пластика и синтетических материалов. У торцовок профессионального класса обычно расширенный стол, что позволяет обрабатывать предметы большого размера. Градус наклона профессиональной пилы может быть изменен, кроме того, такие модели часто отличаются большей максимальной глубиной пропила.

Бытовые агрегаты чаще всего отличаются простотой конструкции, имеют компактные габариты и скромный набор дополнительных функций. Чаще всего такие варианты не оснащены регулировкой глубины реза, лазерным указателем, подсветкой, системой поддержания постоянных оборотов и плавным пуском.

Основные характеристики и применение торцовочных пил

При выборе торцерезки необходимо обратить внимание на целый ряд характеристик, от которых будет зависеть функциональность и применение инструмента:

Мощность двигателя. Чем этот показатель выше, тем большую нагрузку выдерживает инструмент. Однако аппарат с мощным мотором обычно имеет большой вес и отличается крупным размером. Чаще всего вполне достаточно мощности в 1600 Вт.
Размер диска. Этот показатель важен для всех циркулярных пил (именно к этой разновидности и относятся торцерезки). Именно он во многом определяет глубину реза. Диаметр может быть в пределах 165–355. Размер расходника напрямую связан с мощностью. Обычно чем больше диск, тем она выше.
Скорость вращения и возможность ее регулировки. Частота оборотов напрямую связана с размером режущего элемента, чем он больше, тем скорость будет ниже, поскольку большой диск сложнее раскрутить. Регулировка числа оборотов позволит подстроить аппарат под распил различных материалов.
Глубина пропила (может быть указана для реза под разным наклоном). Данная характеристика указывает на максимальную толщину материала. Данный показатель может колебаться от 55 до 343мм.
Плавный пуск. Данная функция позволяет избежать рывка при старте и нагрузке на сеть электроснабжения.
Наличие лазерного указателя позволит провести пропил с максимальной точностью, поскольку лазерный луч точно указывает место будущего пропила.
Наличие подсветки.
Вес. В зависимости от модели может колебаться от 6.3 до 34 кг. Масса во многом зависит от аппарата. Торцовка может быть настольной или напольной, в таком случае агрегат установлен на станину.
Возможность горизонтального перемещения пильной головки. Встречается у вариантов профессионального и промышленного исполнения. Эта функция существенно расширяет сферу применения: увеличивает ширину пропила, позволяет выполнять косые пропилы и многое другое.
Тип двигателя. Он может быть щеточным или бесщеточным. Первые обычно компактнее и дешевле. Однако такие агрегаты имеют свои минусы: необходима периодическая замена щеток, они шумнее. Бесщеточные имеют выше КПД, плавный ход, они тихо функционируют.

На что обратить внимание при выборе инструмента?

Перед тем как купить торцовку, обратите внимание на ряд дополнительных параметров. Отдайте предпочтение аппаратам от известных производителей

Можно подобрать изделие, отвечающее любому бюджету. Присмотритесь к рабочему столу, он должен быть изготовлен из алюминия или магниевого сплава.

Еще один немаловажный нюанс – гарантийный срок и наличие сервисных центров поблизости. Так, компания Зубр предлагает на свои электропилы гарантию в 5 лет. Мы предлагаем собственный рейтинг торцовок, составленный на основе отзывов и обзоров различных мастеров. Мощность будет указана в Вт, размер режущего элемента и глубина пропила в мм.

Для чего нужен прибор

Предназначение лазерных устройств разнообразно. Они необходимы при следующих видах работ:

разбивка территории и установка оборудования с контролем положения по горизонтали и вертикали;
разметка и определение направления;
поверхностное выравнивание пола, стен и потолка;
обустройство бетонной стяжки и сборка полов с регулируемым уровнем;
проведение коммуникационных магистралей;
установка переборок и подвесных аксессуаров;
монтаж лестничных пролётов.

В последнем случае используется такая способность прибора, как разметка наклонных плоскостей. К примеру, необходимо смонтировать перила на лестничном пролёте. Зафиксировав на нём нивелир с лазером, проще произвести монтаж перил параллельно маршу.

Понять, как использовать нивелир, можно на примере распространённых строительных и ремонтных работ.

Выравнивание половых, стеновых и потолочных поверхностей

При проведении подобных работ понадобятся дополнительные контрольные отметки. Затем направляют луч лазера вдоль плоскости. По меткам переставляется лазер для более точного определения ровности поверхностей.

При использовании лазерного нивелира и получении одинаковых данных пол получается абсолютно ровным

Укладка керамической плитки

Для подобных работ лучше взять аппарат с функцией перекрёстного проецирования лучей в горизонтали и вертикали. Благодаря им даже начинающий мастер сможет безупречно выложить кафель.

Пересечение линий уровня выставляют на центр предполагаемых межплиточных швов

Поклейка обоев

Сам по себе процесс наклеивания довольно лёгкий, но использование нивелира позволяет сделать ход работ ещё проще. Ориентируясь по лазерному лучу, проецируемому на стенку, намного удобнее выравнивать обойные полотна.

Горизонтальная проекция поспособствует правильному наклеиванию галтелей и бордюров

Сборка корпусной мебели

Даже при наличии ровных стенок в доме, что довольно нечастое явление, интерьер могут испортить криво навешенные шкафчики, полочки и другие навесные аксессуары. А с помощью лазера, создающего круговую линию уровня, сразу будет видно, как установить подвесную мебель без перекосов.

Горизонтальный луч лазерного нивелира поможет при монтаже карнизов для штор

Перепланировка

Построитель плоскостей позволяет упростить подобный процесс. Для определения точного размещения стенок из гипсокартона и перегородочных элементов потребуется установить лазер так, чтобы его проекция на пол, стены и потолок являлась меткой для задуманной перегородки.

При монтаже металлокаркаса под гипсокартонную стену лазерный уровень устанавливают на полу, направляют луч вверх, чтобы он разметил линию установки профиля

Если предполагается много внешних работ (выкапывание траншей, проведение коммуникационных магистралей, устройство фундамента), лучше обзавестись профессиональным построителем плоскостей с лучом, заметным при солнечном свете.

Лучшие торцовочные пилы бюджетной категории

КАЛИБР ПТЭ-1750/255-Ам

Может применяться для обработки дерева, тонкостенного металла и пластика. Показатель мощности 1750. Размер режущего элемента – 255. Глубина обработки – 70, частота вращения – 6 000 оборотов. Может производить распил под прямым и косым (под 45°) углом. Двигатель оснащен системой вентиляции для его охлаждения, что обеспечивает его длительный срок службы. Имеется кожух для сбора опилок. Однако согласно отзывам мастеров, работает он не совсем эффективно. Торцовка относится к классу бытовых, а значит, не снабжена дополнительными функциями, такими как регулировка скорости вращения, подсветкой, плавным пуском, поддержанием уровня постоянного оборота. Хорошо подойдет для домашней столярной мастерской.

Недостатки:

Нет дополнительных функций: подсветки, лазерного указателя.
Нет горизонтального перемещения.
Не регулируется скорость вращения.
Опилки разлетаются, не попадая в пылесборник.

Hammer STL1400/210

Компактный аппарат с небольшой мощностью 1400 Вт и режущим диском — 210. Может использоваться для угловой, наклонной или комбинированной обработки. Может обрабатывать дерево, а при подборе соответствующей оснастки еще с алюминием и пластиком. Электропила оснащена столом из алюминия. Предусмотрен наклон пилы до 45°, поворот стола осуществляется в обе стороны также на 45°. В комплекте идет пылесборник для опилок. Производитель в инструкции подчеркивает, что данный инструмент относится к разряду бытовых. На устройства, бывшие в профессиональном или промышленном использовании, гарантия не распространяется.

Минусы: торцовка не оснащена лазерным указателем, регулировкой частоты вращения и прочими полезными дополнительными функциями. Однако это надежный вариант для домашнего использования.

ЗУБР ЗПТ-210-1400 Л

Это компактный агрегат для столярной мастерской на дому. Предназначен для косой, прямой, комбинированной распиловки дерева и схожих материалов высотой до 60 мм, возможен пропил алюминиевого профиля. Мощность – 1300. Размер пильного элемента – 210. Стол может быть зафиксирован в любом положении, есть регулировка наклона пиления. Есть продуманная система пылеотвода, что позволяет оставить рабочее место относительно чистым. Главная особенность данной электропилы – наличие лазерного указателя, что достаточно редко встречается в бюджетных вариантах. Еще один плюс – длительная гарантия (5 лет).

Kolner KMS 210/1400

Бюджетная торцовка, отличающаяся действительно небольшими габаритами и маленьким весом (всего 5.8 кг). Оснащена диском 210, мощность — 1400. Максимальный показатель заглубления – 500 при резе под прямым углом. Частота вращений – 5000 оборотов в минуту, без регулировки. Этот простой вариант, без дополнительных возможностей. Нет плавного пуска, лазерного указателя, системы стабилизации оборотов и прочих полезных функций. Главный минусы пилы:

Пластиковая станина, однако он окупается низкой стоимостью торцовки.
Разлет опилок, несмотря на наличие пылесборника. Но стоит отметить, что он характерен практически для всех недорогих аппаратов.

Wert MS 1321

Торцерезка от китайского производителя. Отличается скромными показателями, но и невысокой ценой. Может пригодиться при проведении ремонтных работ, например, при установке межкомнатных дверей или домашнему мастеру для частного использования. Хорошо заменяет ручной инструмент, при покупке доплата будет совсем небольшой. Обладает следующими характеристиками: мощность 1300, диаметр оснастки — 210, скорость вращения – 5000, возможен поворот стола и наклон пилы на 45°. Пользователи отмечают, имеет небольшой люфт, который практически не сказывается на точности пропила. Для облегчения обслуживания — быстрый доступ к щеткам. Для защиты от несанкционированного включения, есть блокировка пусковой кнопки.

Основной минус – станина, произведенная из пластика. Для частого использования изделие не предусмотрено.

Изготовление и установка лазерного указателя на станок

С предстоящей работой может справиться даже школьник старших классов. Самая сложная операция из предстоящих, наверное, пайка проводов.

С помощью маятниковой или любой другой, имеющейся в наличии, пилы отрезаем два одинаковых бруска-параллелепипеда от деревянной заготовки.

Сверлим в деревянных брусках ближе к одному краю отверстия нужного диаметра на сверлильном станке.

Обрабатываем бруски с помощью ручного шлифовального камня для придания им привлекательного внешнего вида и удобства в эксплуатации.

Отрезаем обойным ножом две одинаковые полоски двухстороннего скотча, плотно обматываем ими два лазерных светодиода и вставляем их в отверстия в деревянных брусках.

С помощью двустороннего скотча прикрепляем деревянные бруски с лазерными светодиодами на не подвижном ограничителе шпинделя (был изготовлен на 3D принтере, но его также можно выпилить самому из дерева) под углом 90 градусов друг относительно друга.
