Кран пионер кп 1000, кп 500. технические характеристики

Устройство и принцип работы

Оборудование является разборной конструкцией, которую доступно смонтировать на любом подходящем строительном участке, где наклон не превышает показателя 3°. Разработано несколько модификаций механизма такого устройства, каждая из которых выполнена по ГОСТ1451-77.

Сборочными узлами таких грузоподъемных механизмов являются:

  1. Поворотная рама, оснащенная приводом.
  2. Выносная стрела.
  3. Передвижная рама.
  4. Оснащенная крюком подвеска.
  5. Механизм для обеспечения конечного останова.
  6. Подъемный канат.
  7. Противовесы в виде пригруза с контргрузом.
  8. Растяжка для страховки.
  9. Лебедка.
  10. Концевой выключатель.
  11. Специализированное электрооборудование.

Любая модификация такой спецтехники — сборно-разборная, модульной конструкции. Каждый агрегат имеет ходовую раму в виде тележки, являющуюся опорой устройства. Она обычно оснащается для передвижения по поверхности четырьмя колесами.

На этой платформе смонтирована конструкция, обеспечивающая вращение стрелы, которая поворачивается приводом с ручным управлением либо электрической тягой. Прямо на такой поворотной раме закреплена стрела, имеющая крюковую подвеску, а также контргруз, предотвращающий опрокидывание при перемещении тяжести и электрическая лебедка.

Крановая стрела бывает стандартного исполнения (тогда она неразборная), хотя чаще выпускают сборно-разборный вариант. При заказе оборудования покупатель самостоятельно определяет, необходима ли ему комплектация, имеющая противовес.

Чтобы обеспечить устойчивость всей конструкции, выполняют соединение стрелы с закрепленной на тележке поворотной платформой оттяжками (их именуют талрепы), одновременно со стальным предохранительным канатом.

Подъем любого груза выполняется лебедкой, которая натягивает трос через блок, смонтированный на самой стреле. Также на ней установлен особый механизм для аварийного конечного останова, не позволяющий поднимать выше определенной высоты груз. Барабан лебедки оснащается такой длиной троса, которая необходима для обеспечения работы установки.

Крановщик, управляющий оборудованием, находится с ним рядом. Он организует работу спецтехники, используя выносной механизм управления — кнопочный пульт. При ручном варианте поворота необходимо оказывать на рычаг усилие в 187 Н. Из-за этого модели, имеющие увеличенную грузоподъемность. Оснащают опцией поворота с помощью электропривода. Чтобы обеспечить подачу электроэнергии, необходимо подключать установку к трехфазной сети.

Технические параметры

Подъемные краны моделей «Пионер» являются мобильными поворотными установками, оснащенными электроприводом. Они активно применяются на большинстве строительных площадок. Несомненными достоинствами такой спецтехники стали следующие показатели:

  • простота перемещения оборудования и его сборки;
  • минимальный расход электроэнергии (не более 1,5 кВт);
  • угол поворота стрелового механизма неограничен;
  • грузоподъемность варьируется в зависимости от модификации агрегата;
  • надежность конструкции;
  • присутствие систем безопасности, позволяющих обеспечить безаварийное функционирование техники.

Паспортные технические параметры наиболее распространенных модификаций крана сведены в таблицу:

Параметры5007501000
Стреловой вынос в метрах2,52,54
Допустимая грузоподъемность в момент выноса стрелы на 2,5 м, т0,50,751
Допустимая грузоподъемность в момент выноса стрелы на 3 м, т0,8
Допустимая грузоподъемность в момент выноса стрелы на 4 м, т0,5
Максимальный подъем в момент выноса стрелы на 2,5 м, м4,54,56,2
Максимальный подъем в момент выноса стрелы на 3 м, м6
Максимальный подъем в момент выноса стрелы на 4 м, м5,3
Разница высот между платформой и грузом, ммаксимум 50максимум 45максимум 50
Рабочая скорость передвижения, м/мин16,88,411,8
Угловая величина поворота платформы, °360
Мощность электропривода, кВт444,75
Двигатель для подъема, типэлектрический, асинхронный
Напряжение электросети для подключения, В380
Вариант стрелового поворотаручнойна электрической тяге
Количество противовесов, ед.9915
Полная масса, т1,3451,3551,82
Диаметр троса, мм6,96,97,8
Наружные габариты оборудования в метрах4,2*1,7*5,44,2*2,0*5,46,1*2,14*6,5
Транспортная ширина при передвижении, м1,772,182,135
Транспортная длина в метрах при передвижении2,452,672,85
Транспортная высота в метрах при передвижении1,3251,351,6
Тип стрелыL-5200L-6450
Максимальная толщина в сантиметрах стрелы10,210,213,3

Кран стреловой Пионер-1000 (КЛ-3) на колесах г/п 1000кг, H 50м

Кран стреловой Пионер-1000 (КЛ-3) на колесах предназначен для перемещения и подъема необходимого груза при проведении строительных и ремонтных работ на необходимую высоту. Кран поставляется в разобранном виде.

Эксплуатация крана «Пионер» любой грузоподъемности не требует серьезных вложений. Это оборудование чрезвычайно экономично в плане стоимости ремонта, расходных материалов, запчастей. Управление краном не потребует ни переобучения, ни прохождения какой-либо спецподготовки.

Пионер-1000 можно эксплуатировать, установив на крыше здания (кран на крышу). Это на порядок увеличивает высоту, на которую он способен поднимать грузы. Если модель «Пионер» 1000 кг может поднять груз на 6 метров, а модели «Пионер» 500 кг и «Пионер» 750 кг – на 4,5 метра, то установив эти краны на крыше здания, можно поднимать грузы на 50 метров.

Преимущества стрелового крана Пионер-1000
  • Все операции выполняются просто и оперативно. Это обеспечивается работой электропривода (двигатель, редуктор, лебедка).
  • Краном можно управлять при помощи выносного пульта.
  • Кран имеет функцию электроповорота стрелы.
  • Кран способен менять угол наклона стрелы, увеличивая при этом вылет стрелы, но несколько сокращая грузоподъемность.
  • Возможность транспортировать спецтехнику в разобранном виде.
  • Расходы на обслуживание минимальны.
  • Возможность работы с оборудованием без специальной подготовки.
  • Система безопасности крана включает ограничители, фиксирующие положение крюка, что исключает риск срыва груза, и систему конечных выключателей.

Технические характеристики крана Пионер-1000
Вылет, м 2,5; 3,0; 4,0
Грузоподъемность, кг:
на вылете 2,5 м 1000
на вылете 3 м 800
на вылете 4 м 500
Высота подъема, м 50
на вылете 2,5 м 6,2
на вылете 3 м 6
на вылете 4 м 5,3
при установке на земле, м 6
Скорость подъема, м/мин 11,8
Место управления С уровня установки крана
Способ управления:
— механизма подъема груза электрический
— механизм поворота стрелы электрический
Мощность привода, кВт 4,75
Напряжение сети, В 380
Габаритные размеры, м
на вылете 2,5 м; 4,7 х2,14 х 7,2
на вылете 3 м; 5,2 х 2,14 х 7,0
на вылете 4 м; 6,1 х 2,14 х 6,5
Масса без к/г, кг 910
Масса полная, кг 1800
Диаметр каната, мм 7,8
Количество к/г (48кг), шт. 15

Особенности конструкции крана КЛ-3 (Пионер-1000)
  • Неповоротная часть крана имеет упоры (аутригеры) и колёса, возможна поставка чего-то отдельного.
  • Кран имеет металлический контейнер (ящик), в который на месте эксплуатации укладываю груз для противовеса (штучный материал: кирпич, блоки строительные и т. д. и т. п.).
  • Кран может быть заказан в комплектации с грузами для противовеса. В таком случае поставляются металлические грузы и поставляется не контейнер, а каркас для металлических грузов противовеса.
  • Сборка крана производится на месте его эксплуатации.
  • Неповоротная часть крана разборная, на месте эксплуатации собирается с помощью болтовых соединений.
ДОСТАВЛЯЕМ УДОБНО

Бесплатная доставка до транспортной компании

ЧЕСТНАЯ ТОРГОВЛЯ

100% гарантия обмена товара и возврата денег

СВОИХ НЕ БРОСАЕМ

Добросовестно проводим сервис и обслуживание по регламенту

ГАРАНТИЯ НИЗКИХ ЦЕН

Нашли дешевле?

Снизим цену!

Кран «Пионер»: технические характеристики

Как уже упоминалось выше, устройство может обладать различной грузоподъемностью (от 0,5 до 1 тонны). От этого показателя будут зависеть и все остальные характеристики.

Конструкция позволяет поднимать грузы на высоту от 4,5 до 6,2 метра. Этот показать характерен при выносе стрелы на 250 сантиметров. Максимальная высота, на которую могут быть подняты грузы, составляет пятьдесят метров (если считать от основания перекрытия).

Платформа способна поворачиваться полностью вокруг своей оси. Сам поворотный механизм может быть ручным или электрическим. Подъем груза происходит со скоростью от 8,4 до 16,8 метра в секунду.

Для электрического привода, приводящего всю систему в движение, характерна мощность в диапазоне значений от 4000 до 4750 ватт. Работает он от сети с напряжением 380 вольт.

Отличается подъемник небольшими размерами. Длина его составляет 2,45-2,85 метра. Ширина находится в пределах 1,77-2,18 метра. Высота — от 1,325 до 1,6 метра. Весит конструкция порядка 1345-1820 килограмм. Более подробно основные размеры конструкции (и ее отдельных элементов) можно увидеть на фотографии, размещенной немного выше.

Толщина стрелы не превышает 10,2-13,3 сантиметра. Канат отличается толщиной 0,69-0,78 сантиметра.

Это интересно: Конструктивные особенности и разновидности подвесного крана

Как сделать самостоятельно

Конструкция агрегата проста и понятна, эксплуатация не требует особых физических усилий. С управлением может справиться человек без обучения и специальных навыков. Поэтому для частных хозяйств умельцы конструируют и изготавливают грузоподъемные модели типа кран Пионер своими руками.

Для производства в домашних условиях самодельного подъемника подготавливают чертежи, необходимые материалы и инструменты.

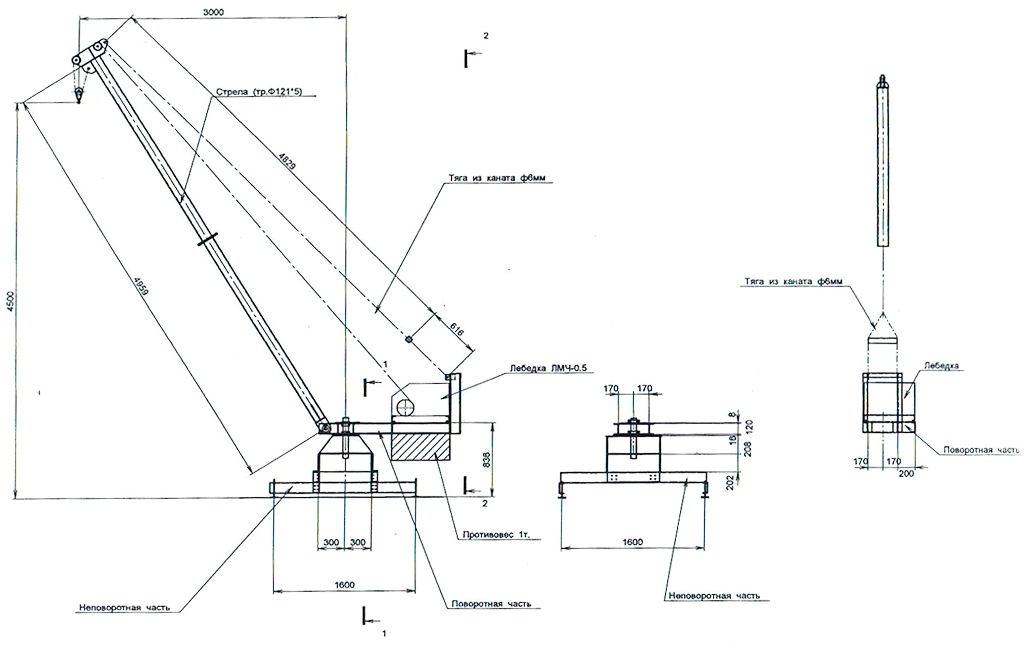

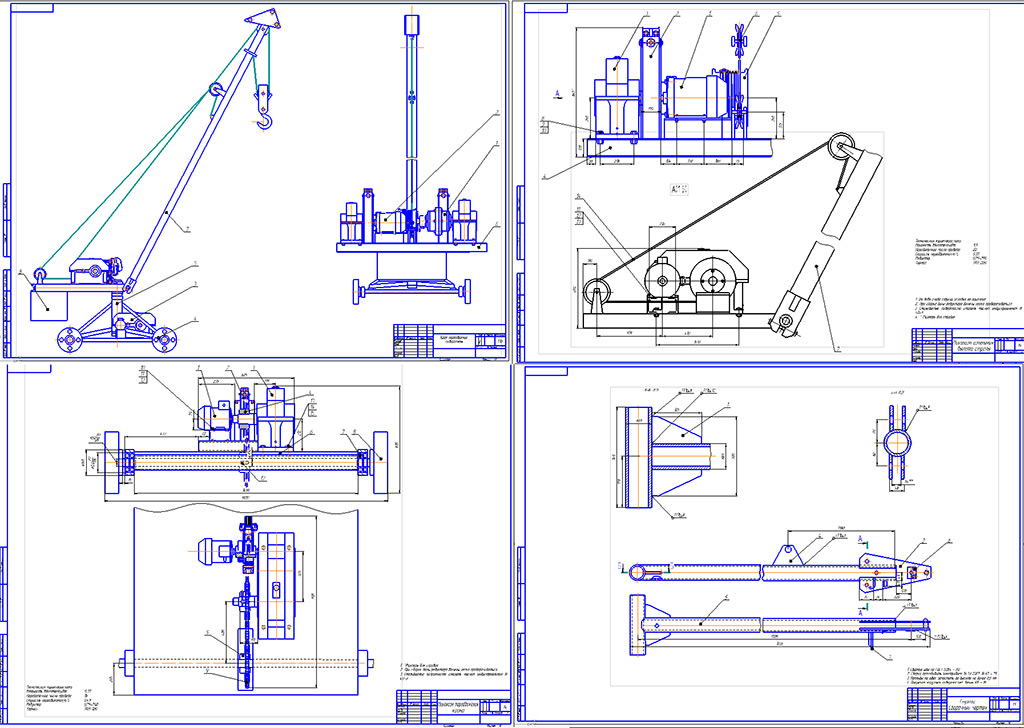

Чертежи подъемного крана с нанесением размеров и выносками сборочных узлов можно взять в интернете или сделать самостоятельно на основании инженерно-технической литературы.

В качестве материалов для изготовления рамы и основания используют швеллеры или двутавр и прямоугольную трубу. Дополнительно подбираются обрезки или уголки для усиления конструкции. Опорные и поворотные рамы из швеллера выполняются методом сварки самостоятельно или пользуются услугами специалиста.

Телескопический узел ставится на скользящие направляющие, которые смазывают специальными средствами для уменьшения уровня трения.

Затем сваривается прямоугольная площадка для балласта. Процесс подъема можно осуществлять с помощью установленного домкрата или электромотором, соединенным с лебедкой, например от УАЗа.

Для функционирования механизма подбирают тросы минимального диаметра.

Корпус крепления стрелы лучше сделать из швеллера. На него устанавливается загнутый с 2 сторон вал из 20-30-миллиметрового кругляка с подшипниками, вырезается посадочное место и крепится брус длиной 5 м. Брус к швеллеру монтируется металлическими стяжками толщиной 3 мм. На конце стрелы нужно поставить шкив для троса.

Кран Пионер – это незаменимая машина во время произведения погрузо-разгрузочных, монтажно-строительных и ремонтных работ. В зависимости от величины и объема погрузочных материалов, может быть использован, и устанавливаться на крышах домов, в котлованах, а также на перекрытиях зданий, которые находятся в режиме строительства.

Стреловой кран Пионер

Кран стреловой Пионер

предназначен для подъема различных грузов массой до 500 кг при строительстве и ремонте зданий и сооружений. Самыми популярными и распространенными являются краны Пионер, так как они имеют высокую степень производительности и грузоподъемности, более того, они отличаются особой надежностью.

Краны Пионер станут Вашими незаменимыми помощниками, если Вы планируете заняться строительством здания, в особенности, здания с малым числом этажей. предлагает Вашему вниманию широкий выбор кранов Пионер, грузоподъемность которых варьируется от 500 до 1000 кг. Мы предлагаем аренду крана Пионер.

Краны пионер переставные используются для перемещения и подъема грузов при строительстве жилых домов, магазинов, развлекательных комплексов, при проведении работ по ремонту или отделке. Краны пионер переставные могут быть установлены как на землю, так и на перекрытия зданий.

Особенности крана стрелового Пионер:

— допустимая скорость ветра: при работе — 14 м/с, для нерабочего состояния — 33 м/с (эксплуатация в I-V ветровых районах по ГОСТ 1451-77) — климатическое исполнение «У» категории I по ГОСТ 15150-69 (при температуре окружающего воздуха от -40°С до +40°С). — поставляется без противовесов.

Раскачивать или тянуть

Ручная таль имеет скромные габариты, состоит из барабана с намотанным тросом, передаточного механизма и привода.

По типу передаточного механизма тали подразделяются на червячные и шестеренчатые

. Стоит отметить, что червячный механизм дает больший выигрыш в силе, но из-за трений деталей чаще ломается. Шестеренный механизм показал себя более надежным.

По типу приводного механизма различают тали рычажные и цепные

. В случае рычажного привода подъем происходит за счет колебательных движений приводного рычага, осуществляемых вручную. Цепная таль имеет две цепи, тяговую и грузовую. Устройство подвешивается на балку, стропы крепятся на крюке, а рабочий тянет тяговую цепь до тех пор, пока груз не будет поднят на нужную высоту. Особенностью современных конструкций является новый запатентованный механизм, который позволяет находиться рабочему в стороне от поднимаемого груза.

Пионер-1000

Этот вариант исполнения стрелового крана — усовершенствованная спецтехника, имеющая несколько функций. Грузоподъемность ее — 1 т. В ней все механизмы функционируют на электрической тяге, поэтому управление установкой более легкое. Стрела для оборудования выпускается в нескольких вариантах исполнения: 2,5, 3 и 4 м.

Одновременно с увеличением ее длины снижаются некоторые технические параметры:

  • Когда вылет стрелы 2,5 м, она способна поднимать грузы лишь на высоту 6,2 м при заявленной в паспорте грузоподъемности.
  • Если установлена трехметровая стрела, установка может поднять на 6 м груз в 0,8 т.
  • При четырехметровом вылете вес груза не может превышать 0,5 т, а высота его перемещения — 5,3 м.
  • Для наземной установки максимальный подъем груза возможен на уровень в 6 м.

Поднимаемый вес фиксируется к стреле стяжками. Такие консольные краны выпускаются в виде переставных устройств либо они передвигаются самостоятельно на колесах. К поворотной платформе подъемника, смонтированного стационарно, крепятся специальные упоры. Они регулируют у оборудования угол его наклона, благодаря чему происходит предотвращение возможности запрокидывания крана.

Для передвижной конструкции изготовитель рекомендует сооружать рельсы, чтобы по ним выполнять перемещение агрегата. Рабочая скорость с грузом способна достигать значения 11,8 м/мин.

Если сравнивать такую модель с наиболее простой, где контргрузы на раму навешивают, здесь их 15 (каждый имеет массу в 48 кг), и они помещены внутрь специально оборудованного на платформе бокса.

Кран пионер 1000 технические характеристики — Спецтехника

Кран представляет собой разборную конструкцию удобную для перевозки и монтажа. Для удобства перевозки, под заказ, поставляется с разборной стрелой. Длина элемента стрелы не превышает 3,5м.

Грузоподъемность, кг5007501000(800;500)в зависимости от наклона стрелы
Высота подъема, м 505050
при установке на земле, м4,54,56
Скорость подъема, м/мин16,88,411,8
Мощность привода, кВт4,04,04,75
Габаритные размеры, м4,2 х 1,7 х 5,44,2х2,0х5,46,1 х 2,14 х 6,5
Масса без к/г, кг3955301070
Масса полная, кг8309651820
Диаметр каната, мм6,9 (ГОСТ 2688)6,9 (ГОСТ 2688)7,8 (ГОСТ 3077)
Количество к/г (48кг.), шт.9915
Вылет, м2,52,52,5;3,0;4,0
Транспортные габариты, мм
Ходовица с поворотной рамой, мм.L-2450хW-1770хH-1325L-2670хW-2180хH-1350L-2850хW-2135хH-1600
Стрела, мм.разборнаяL-5200;Ø-102 L-2700х2L-5200;Ø-102L-2700×2L-6450; Ø-133L-3350×2

Кран «Пионер» — это незаменимый механизм в случае проведения строительных, либо ремонтно-строительных работ, которые связаны с подъёмом, а также перемещением разнообразных грузов. Установка данного агрегата осуществляется с лёгкостью на земле, а также на площадках перекрытий сооружений, зданий.Особенности стрелового крана «Пионер» КПМКраны данного типа имеют грузоподъёмность не более одной тонны. Вместе с этим эксплуатационные затраты данного агрегата сведены к минимуму. Модель является довольно компактной. Кран легко собирается и управляется. Минимальным весом контргруза является 750 килограмм.Кран «Пионер» эффективно эксплуатируется в случае температурного режима – 40/+40 градусов. Благодаря этому агрегат можно использовать в районе открытых производственных площадок на протяжении всего года. При этом влажность воздуха должна быть не более восьмидесяти процентов. Скорость ветра должна составлять не больше 12 метров за секунду.Основные характеристики крана «Пионер» КПМУстановленный на земле при нулевой отметке данный агрегат способен поднимать груз:

  • на высоту до 4,5 метров с грузоподъёмностью 500 кг и 750 кг;
  • на высоту до 6 метров с грузоподъёмностью 1000 кг.

Как правило, кран устанавливается на крыше строящихся либо построенных зданий для осуществления кровельных работ касающихся подъёма, а также опускания материалов. Агрегаты, имеющие грузоподъемность 500 и 750 килограмм снабжаются механическим поворотом в 380 градусов. Агрегаты, имеющие грузоподъемность 1000 килограмм снабжаются электрическим приводом, благодаря которому управление поворотной частью крана производится оперативно и легко.Кран «Пионер» c грузоподъёмностью 500 килограмм производится в двух вариантах:

  • Целая стрела, имеющая длину 5,2 метра, а также диаметр 102 миллиметра.
  • Разборная стрела на болтовом соединении, имеющая длину 5,2 метра, а также диаметр 102 миллиметра. Болтовое соединение упрощает транспортировку оборудования.

Кран «Пионер» с грузоподъёмностью 1000 килограмм производится в двух вариантах:

  • на колесах;
  • без колесной базы (переставной вариант).

Модель с грузоподъёмностью в одну тонну обладает тремя положениями вылета стрелы:

  • 2,5 метра;
  • 3 метра;
  • 4 метра.

С увеличением вылета стрелы грузоподъемность становится меньше. С земли подъёмная высота составляет шесть метров.

  • отсутствие надобности в регистрации техники в надлежащих органах;
  • в процессе работы, а также обслуживания кранов не нужна специальная квалификация работников;
  • обслуживание производится при минимальных расходах;
  • транспортировка оборудования является быстрой и удобной;
  • стоимость изделий является довольно недорогой;
  • система управления является простой, надёжной.

Стреловой кран «Пионер»

На сегодняшний день компания «GRAS» является одним из крупнейших производителей грузоподъемного оборудования в России.

Стреловой кран «Пионер», аналог крана КЛ-3, стал незаменимым помощником на любой строительной площадке нашей большой страны и пользуется всё большим спросом и популярностью, это обусловлено широким спектром выполняемых им работ и вполне разумной стоимостью данного оборудования.

Данный грузоподъемный механизм позволяет перемещать на строящихся зданиях любые виды грузов: монтажные конструкции, строительный материал и оборудование, а также выполнять грузоподъёмные работы на открытых земляных площадках.

Сам себе мастер

Многие хозяева дач или частных домиков сами мастерят подъемные краны. Это очень удобно, так как каждый механизм (будь то незамысловатый моторчик или полноценный гидравлический привод) будет настроен и подлажен под смастерившего его человека. Кроме того, такой механизм помогает не только переносить тяжелые монолитные блоки, но и доставлять легкие грузы, такие как , на верх постройки.

Увы, но применить гидравлику к своему творению вряд ли удастся. Зато получится заменить ее не менее достойной самодельной грузоподъёмной машиной не слишком тяжелой в использовании.

У многих наверняка может возникнуть вполне адекватный вопрос «Где взять детали?», ответ будет весьма короткий и однозначный – на свалке. Если отодвинуть свою врожденную брезгливость на второй план, и прогуляться по многим достопримечательным свалкам родного края, то можно найти массу полезных на стройке вещей.

Итак, для того, чтобы создать кран Пионер своими руками, первое, что необходимо сделать – это найти двутавр и прямоугольную трубу. Сразу, оговаривается условие, что двутавр должен свободно входить в трубу. Он ставится на скользящие направляющие, и таким образом, получается телескопический узел.

Для того, чтобы кран, наконец, смог функционировать, надо оснастить его определенными тросами самого минимального диаметра. На них уже придется потратиться в профильном строительном магазине (хотя, возможно, вам также повезет найти их на свалке). Можно использовать швеллер, как материал сваривания опорной и поворотной рам. Именно швеллер дает возможность хорошей фиксации крана на поверхности. Обычно, кровля объекта, который строится и является этой поверхностью.

Чтобы работа с машиной прошла без эксцессов, а также, чтобы обезопасить себя, необходимо сварить площадку для балласта прямоугольной формы.

Будет достаточно одного фундаментного блока, для поднятия груза весом в пол тонны. Для запуска подъемного процесса можно приобрести электромотор в специальном магазине, а после соединить с лебедкой от УАЗика.

Подключение электромеханизмов

Чтобы подъёмный механизм запустить электрически, придётся воспользоваться услугами электрика. Сама процедура подключения не слишком сложная, но все же ради собственной безопасности стоит довериться человеку, имевшему опыт работы с электричеством.

После этого, кран Пионер своими руками готов к эксплуатации.

Стрелочный Кран Пионер КЛ-1 — Грузоподъемная техника | Сота-Сталь производство оборудования в Киеве

Краны «Пионер» используются для осуществления механизации погрузочно-разгрузочных и строительно-монтажних работ при сооружениях и зданиях.

Основными элементами конструкции крана «Пионер» являются поворотная рама, стрела, опорная рама, электролебедка и пульт управления. Кран «Пионер» представлен в виде разборной конструкции, что очень удобно при транспортировке и монтаже крана на разных строительных участках.

Прайс-Лист от 01.10.2018 года:

Грузоподъемность до 1 тонны

Цена: 98 000 грн. (с НДС)

(фото может отличатся)

Купить

Грузоподъемность до 1 тонны

Цена: 106 000 грн. (с НДС)

(фото может отличатся)

Купить

Кран «Пионер» можно устанавливать на перекрытиях строящихся зданий, крышах сооружений, в котлованах и т.д. Если кран установлен на перекрытии зданий, то высота подъема ограничивается только длинной троса и емкостью канатоукладчика. При помощи подвесного пульта осуществляется управление краном.

Стреловой кран Пионер — это один из наиболее распространенных кранов применяемых в строительстве. Главными отличиями данного крана являются производительность и грузоподъемность.

Для выполнения грузоподъемных работ на строительных участках, логистических и складских комплексах используют краны «Пионер». Параметры крана «Пионер» регламентируются по ГОСТ 1451-77.Стреловой кран «пионер» можно оснастить как грузоподъемным крюком, так и другими механизмами.

Данный тип кранов выпускается с грузоподъемностью 500, 750, 1000 килограмм, но возможно изготовление кранов с большей грузоподъемностью.

(стационарное исполнение, процесс сборки)

Фото №1 (Кран Пионер)Фото №2 (Кран Пионер)Фото №3 (Кран Пионер)

Условия эксплуатации Крана Пионер:

Для установки крана допустимым уклоном площадки является 3°.Допустимая скорость ветра 14 м/с для рабочего состояния либо 33 м/с для нерабочего состояния.

Температура окружающей среды -40° С до +40° С .

Наше производственное предприятие «Сота-Сталь» производит и разрабатывает почти все модификации кранов «Пионер» согласно регламенту ГОСТ 1451-77, как стандартные проекты, так и по заказу клиентов.

Возможно производство кранов «Пионер» с механическим или ручным поворотом крана. Также кран по заказу можно изготовить с разборной стрелой. Ходовая рама может быть представлена в стационарном исполнении либо оборудована колесами.

Цены, наличие, сроки изготовления и условия поставки кранов «Пионер» Вы можете узнать у наших менеджеров. Телефоны отдела продаж находятся в шапке сайта.

Технические характеристики Крана Пионер КЛ-1

НаименованиеПараметры
Грузоподъемность:1 тонна
Высота:4 м.
Максимальная грузоподъемность на вылете 2,5 метра при двухкратной запасовке:1,0 тонны
Максимальная грузоподъемность на вылете 3,0 метра при двухкратной запасовке:0,8 тонны
Максимальная грузоподъемность на вылете 4,0 метра при двухкратной запасовке:0,5 тонны
Максимальный радиус поворотной платформы:2 метра.
Скорость поворота платформы:1,88 об/мин
Максимальная глубина опускания крюка при однократной запасовке:100 метров
Максимальная глубина опускания крюка при двукратной запасовке:50 метров
Опорный контур:2х2 метра
Максимальная скорость подъема (опускания) груза при однократной запасовке:44,4 м/мин.
Максимальная скорость подъема (опускания) груза при двукратной запасовке:22,2 м/мин.
Угол поворота платформы:360 град.
Привод поворота платформы:ручной

Противовесы в комплект поставки не входят, комплектация производится за дополнительную плату.

Кран «Пионер» удобен в эксплуатации, может работать в комплекте со строительным оборудованием: ящик строительный, бадья для бетона, бетономешалка, и т. д.

Кран Пионер в работе у клиентов:

Телефоны нашего завода:

+38 (044) 232-87-84+38 (050) 086-35-81+38 (067) 884-70-30

Владимир Алексеевич

director@gidropress.com

С этим оборудованием покупают:

  • Стропы грузоподъемные канатные
  • Стропы грузоподъемные текстильные
  • Стропы грузоподъемные цепные
  • Комплектующие для строп грузоподъемных
  • Скобы такелажные
  • Грузовые захваты
  • Средства для крепления грузов
  • Тали

Приглашаем к сотрудничеству представителя в России и Белоруссии!Поможем с реализацией продукции!

Подъемник «Пионер»: характеристики и области применения

Оборудование работает на трехфазном токе при напряжении 380 В. Эксплуатировать технику можно как в жару (до +40°С), так и в мороз (до -40°С). Максимально допустимая скорость ветра – 12 м/сек., относительная влажность воздуха – 80%. Строительный кран «Пионер» имеет две главные характеристики: грузоподъемность и высота подъема. В зависимости от выноса, который может составить от 2,5 (модель 500) до 4 м (модель 1000), стрела способна достигать 50 м. Грузоподъемность крана «Пионер» б у находится в диапазоне от 0,5 до 1,0 т. Помимо вышеупомянутых модификаций, на рынке есть модель 750 с соответствующей грузоподъемностью. Остальные характеристики – рабочая скорость, размеры, устройство привода и др. – тоже очень важны, но вторичны.

Решив купить кран «Пионер» 1000 / 750 / 500, вы сможете использовать его на самых разных строительных, производственных и торговых объектах. С помощью оборудования можно легко доставить груз на нужный уровень здания или спустить что-то тяжелое вниз. Широкое применение оно нашло в строительстве мостов и энергетических объектов. В производстве его также часто задействуют для проведения монтажных и высотных работ. Подъемный кран «Пионер» всегда востребован на крупных складах и в оптовых магазинах. Техника позволяет существенно сэкономить время при отгрузке больших партий товара.

Кран стреловой «Пионер» для механизации фасадных работ

Московский государственный строительный университет Кафедра механизации и автоматизации строительства Дипломный проект на тему «Устройство для механизации фасадных работ» Москва 2021 год

Исходные данные Грузоподъёмность 1,0 т. Канатоемкость 50 м. Скорость подъёма груза 44 м/мин Режим работы М4 Полиспаст одинарный В данном дипломном проекте целью является модернизация крана стрелового типа «Пионер», для механизации фасадных работ.Произведено конструирование дополнительных механизмов, расчеты крана.Графическая часть содержит чертежи вех механизмов.

Введение 1. Аналитическая часть 1.1.обзор существующей конструкций для механизации фасадных работ 6 1.2.патентный обзор 15 1.2.1. Патент рф № 2579376 15 1.2.2. Патент рф № 2210525 19 2. Конструкторская часть 25 2.1.описание базовой машины 25 3. Расчетная часть 28 исходные данные 28 3.1.подбор каната 28 3.2.расчет деталей крюковой обоймы 30 3.2.1 подбор крюка и упорного подшипника 30 3.2.2. Расчет траверсы 32 3.2.3.расчет блока 33 3.2.4. Подбор радиальных подшипников 35 3.2.5.расчет планки 36 3.3.расчет барабана 37 3.4.расчет крепления каната 38 3.5.подбор электродвигателя 39 3.5.1 подбор редуктора 39 3.6.подбор тормоза 40 3,7. Расчет механизма передвижени 41 3.7.1расчет механизма передвижения 41 3.7.2 расчет ходовых колес 41 3.7.3 определение сопротивлений передвижению 43 3.7.4 выбор электродвигателя и редуктора 43 3.7.5 определение тормозного момента 47 3.8.расчет механизма изменения вылета 49 3.8.1 расчет полиспаста стрелоподъемного механизма 51 3.8.2расчет крепления каната 53 3.8.3подбор электродвигателя 53 3.8.4. Подбор редуктора 54 3.8.5 подбор тормоза 54 3.9 расчет металлоконструкции крана 56 3.11 расчёт опорной колонны 60 4. Электрическая часть 62 5.технологическая часть 68 5.1 технология изготовления вала 68 5.2 проектирование маршрута технологического Процесса изготовления вала 68 5.3 расчет режимов резания 69 6.охрана труда 85 6.1 технические средства безопасности 85 6.1.1 общие положения 85 6.1.2 предохранительные и сигнализационные устройства 85 6.2. Пожарная безопасность 86 6.3инструкция по безопасной эксплуатации устройства автоматизации фасадных работ 90 6.4 инструкция по охране труда для оператора 91 6.5 правила техники безопасности при эксплуатации 6.6 правила безопасности при транспортировке 92 7. Расчёт технико-экономических показателей по результатам разработки кра-на 97 7.1 расчет времени работы бт и нт 98 7.2 расчет годовой эксплуатационной Производительности 99 7.3 расчет капитальных вложений 100 7.4 расчет годовых текущих затрат на эксплуатацию 101 7.5. Построение диаграммы годовых текущих затрат 106 7.6 расчет приведенных затрат по сравниваемым Вариантам техники 107 7.7 пвсчет экономической эффективности 108 7.8 расчет срока окупаемости дополнительных Капитальных вложений 108 7.9 расчет дополнительных показателейэкономической Эффективности техники 109 заключение 112 Список использованной литературы 113

В дипломном проекте была произведена модернизация устройства механизации фасадных работ . В общей части дипломного проекта произведен обзор и анализ устройств. Предоставлено описание и проведен анализ подъемных устройств. Выполнен патентный поиск. Объектом модернизации послужил стреловой кран «ПИОНЕР». В специальной части был произведен расчет механизма подъема груза, механизма передвижения крана, механизма изменения вылета стрелы с отражением в графической части проекта. В связи с этими нововведениями кран обрел возможность изменять вылет стрелы, чем увеличил показатели мобильности и производительности. Встроенный механизм передвижения позволяет крану перемещаться с заданной скоростью. что сокращает показатели применения ручного труда рабочих. В экономической части проекта были проведены расчёты технико-экономической оценки качества спроектированного изделия, полной себестоимости и годовых затрат на эксплуатацию крана. В разделе «Охрана труда» освещены вопросы охраны труда, техники без-опасности, противопожарной безопасности машины.

Состав: Рама поворотная (СБ),Стрела (СБ),Механизм изменения вылета стрелы(СБ),Механизм передвижения(СБ),Механизм подъема груза(СБ),Устройство для механизации фасадных работ(ВО),Технологическая часть, Экономическая часть,спецификации,ПЗ

Софт: КОМПАС-3D 2016
