Бадья для подачи бетона. Особенности конструкций

Устройство и принцип действия бадьи

В составе конструкции:

  • Поз. 1 – резервуар в виде конуса;
  • Поз. 2 – шибер;
  • Поз. 3 – рукоятка управления;
  • Поз. 4 и 5 – элементы для фиксации желоба;
  • Поз. 6 – желоб для подачи раствора;
  • Поз. 7 – воронка;
  • Поз. 8 – петля для транспортировки;
  • Поз. 9 – козырек.

Чаще всего емкость выполнена в форме усеченного конуса, который соединен с цилиндрической обечайкой. Шибер служит для регулировки подачи смеси, посредством рукоятки с рычажным механизмом.

При транспортировке оборудования, желоб фиксируется фиксатором, поз. 4, а при разливе смеси через желоб фиксатором, поз. 5. Через желоб поз. 6 обеспечивается направление потока раствора. Воронка поз. 7 с фланцем предотвращает разбрызгивание состава при смешивании и при выгрузке смеси.

Представленная на фото емкость отличается конструкцией корпуса, который условно состоит из трех частей:

  • Приемника прямоугольной формы для бетонной или растворной смеси;
  • Бункера, имеющего вид усеченной пирамиды;
  • Двухсекционного затвора, с помощью которого регулируется угол и интенсивность подачи бетонного раствора.

Приемник для бетона и бункер туфельки обычно изготавливаются из металлического проката. Для усиления корпуса приспособления, дополнительно сооружается продольный каркас из швеллеров, что препятствует деформации бадьи при полной ее загрузке.

Петли для транспортировки или разгрузки емкости с помощью подъемной техники крепятся на усиливающих конструкцию швеллерах. На усиливающей раме дополнительно крепятся специальные элементы, которые обеспечивают наклон емкости под требуемым углом при разгрузке раствора или бетонировании участка.

Туфелька имеет специальный затвор, у которого обе створки со своими рукоятками для управления. Такая конструкция позволяет выполнять регулировку подачи смеси. Специальные предохранительные кольца на рукоятках обеспечивают защиту бадьи от случайного открытия затвора.

При транспортировке оборудования грузоподъемный механизм крепится к бадье за транспортировочные петли. Для транспортировки сухих смесей и жестких бетонов, используется механическая вибрационная бадья. Емкость в этом случае снабжается электродвигателем, установленным на конусном резервуаре.

Помимо этого, емкость может иметь технологическую площадку, предназначенную для оператора и доставки технологического инвентаря в зону бетонирования для подъема бункера с бетоном. Конусный бункер эксплуатируется лишь в вертикальном положении. А его объем может быть v=0,75; v=0,8 м. куб.

На начальной стадии строительных работ при строительстве бытового помещения, устройстве временной ограды или ремонте существующего здания возникает необходимость в замесе небольшой порции бетонного раствора в специальной емкости. Корыто для бетона позволит подготовить до пяти ведер бетонного состава, используя для перемешивания обычную лопату.

Рассмотрим несложные варианты емкостей для приготовления бетонного состава, необходимые материалы и технологические особенности изготовления.

Корыто для ручного замеса бетона

Виды бадей для бетона

На данный момент времени существует три вида бадей для подачи больших объемов бетона в места его непосредственного использования: «Туфелька», «Рюмка» и «Ящик растворный». Рассмотрим особенности каждого устройства подробнее.

Поворотное устройство для подачи бетона «Туфелька»

Бадья «Туфелька» представляет собой стальную емкость с изменяющейся геометрией, вмещающую в себя от 1 до 4 м3 раствора. Корпус емкости похож на усеченную пирамиду, напоминающую женскую туфельку. С одной стороны емкости имеется прямоугольный люк для загрузки бетона, а в районе вершины пирамиды расположен люк для выгрузки раствора закрытое специальным секторным затвором.

Основные конструктивные элементы:

  • Корпус – сварная конструкция из листовой стали усиленная стальными швеллерами. Для возможности перемещения корпус «Туфельки» оснащен двумя шарнирными приварными проушинами. На верхней поверхности имеется площадка для установки вибратора. Вибратор используется при временном хранении бетона и для очистки емкости от остатков материала;
  • Затвор – состоит из двух секций закрепленных шарнирно. Каждая секция имеет собственную рукоятку, фиксируемую в нерабочем положении специальным кольцом. В некоторых моделях «Туфельки» затвор открывается-закрывается штурвалом;
  • Привод секций;
  • Рама.

Загрузка «Туфельки» производится в горизонтальном положении, а перемещение и выгрузка в горизонтальном положении соответствующими грузоподъемными средствами, как правило, башенным краном.

Бадьи для подачи бетона конструкции «Рюмка»

«Рюмка» или «Колокольчик» является неповоротной вертикально стоящей конструкцией. Это бадья для бетона универсального назначения емкостью от 0,5 до 3 м3 материала.

Основные конструктивные элементы:

  • Корпус. Представляет собой сварной стальной бункер, для бетона состоящий из цилиндрической и усеченной конической части, только усеченной конической части или цилиндрической и усеченной пирамидальной. При этом цилиндрическая часть является загрузочным люком, а усеченная часть конуса или пирамиды – выгрузочным люком. В верхней части корпус имеет приварной усиливающий кольцевой пояс из швеллера или двух швеллеров. По периметру пояса приварены 4 проушины для крепления строп грузоподъемного устройства;
  • Подставка (опора). Имеет кольцевую форму с 4-мя стойками для приварки корпуса. Выполнена из швеллеров;
  • Насадка лоток. Служит для подачи бетона в места использования или раздачи в промежуточные емкости.

Основное отличие «Рюмки» от «Туфельки» – одинаковое загрузочное, транспортное и рабочее положение (вертикальное).

«Ящик растворный»

Существует три вида конфигураций данного изделия: «Ящик-совок», «Ящик-лодочка» и «Ящик-корыто».

  • «Ящик-совок» в зависимости от габаритов и толщины стального листа (2, 2,5 или 3 мм) имеет вместимость от 0,5 до 3 м3 материала. Представляет собой сварную прямоугольную, открытую вверху конструкцию, напоминающую детский совок. Боковые стенки «совка» усиливаются уголками, а верх имеет усиливающую отбортовку. По периметру отбортовки имеются 4 приварные проушины для перемещения. В нижней части тыльной стенки имеются 2 приварные проушины для опрокидывания емкости;
  • «Ящик лодочка» в зависимости от габаритов и толщины стального листа имеет вместимость от 0,25 до 0,5 м3 материала. Конструктивно представляет собой сварное корыто из стального листа выполненное в виде усеченной пирамиды. По примеру верха корыта имеется отбортовка и 4 приварные проушины для строповки и перемещения;
  • «Ящик-корыто» в общем случае имеет емкость 0,25-0,27 м3 материала. Имеет форму сварного корыта с четырьмя или двумя верхними приварными проушинами для перемещения.

Самостоятельное изготовление бадьи

При желании подобные емкости для подачи смесей можно сделать своими руками. Наиболее простыми в изготовлении являются бадьи для бетона в форме рюмки. Для производства понадобится только прокат достаточной толщины и качества, направляющие, сварочный аппарат и любой отрезной инструмент.

Подготовка чертежа

При самостоятельном изготовлении и домашнем использовании объем емкости лучше выбирать небольшой, около 0,5 м3. Именно поэтому нет необходимости выполнять верхнюю цилиндрическую часть корпуса, увеличивающую скорость загрузки бадьи.

Усеченный конус фактически при раскрытии фигуры представляет собой правильную призму, в основании которой лежат верхний и нижний диаметры. Рассчитав параметры конуса по заданному объему, можно получить характеристики призмы. Полученную деталь необходимо перенести на металлический прокат.

Резка заготовки и сварка конструкции

Изготавливая бадью своими руками, нужно помнить, что металл для емкости должен выдерживать агрессивное воздействие среды строительной смеси и постоянное увлажнение. Поэтому следует выбирать прокат из нержавеющей стали.

После переноса чертежа на материал, полученная заготовка вырезается и сваривается. С резкой металла может справиться обычная болгарка, а сварку лучше всего вести высокотемпературную или выбрать прокат, хорошо поддающийся обычной сварке.

Изготовление каркаса

Полученную емкость необходимо посадить в каркас, который усилит всю конструкцию. Для его создания можно использовать арматуру с диаметром прута 10 или 12 мм. Варится куб с основаниями в виде квадратов, сторона которых равна верхнему диаметру емкости. Длина направляющих соответствует высоте бадьи. В нижней плоскости куба выполняется квадрат, стороны которого равны нижнему диаметру конуса.

Для усиления емкости от углов верхнего основания к углам нижнего малого квадрата привариваются направляющие, на которые будет опираться конус. После изготовления всех элементов, емкость приваривается к каркасу, а также дополнительно выполняются петли для работы с краном.

Все строительные площадки не могут обойтись без бетонного раствора. Даже деревянные строения при создании фундамента требуют применения искусственного камня, чтобы обеспечить надежность и долговечность всего сооружения.

Помимо транспортировки нужного количества бетонной смеси, необходима разгрузка и подача ее к месту использования. Для этих целей применяется бадья для бетона. Статья знакомит с видами конструкций, их особенностями и способами изготовления.

Критерии выбора

Из описания следует, что самой простой, значит самой недорогой, но достаточно вместительной конструкцией являются все виды «Ящиков». В то же время самой удобной (с точки зрения транспортировки, загрузки-выгрузки и возможности перемещения сыпучих материалов) бадьей считается поворотная «Туфелька». «Рюмку» рекомендуется использовать в комплексе со средствами малой механизации: желобами, бетононасосами и подающими рукавами.

В общем случае есть смысл иметь на строительной площадке: «Туфельку», «Рюмку» и несколько «Ящиков» различной вместимости и конструкции, в зависимости от масштабности стройки и объема планируемых бетонных работ.

Назначение и разновидности

Бадья может понадобиться, когда объем загрузки и выгрузки бетона очень большой. При заливке монолитных фундаментов, других конструкций бункер дает возможность существенно сократить расходы на доставку готовой смеси, отказавшись от услуг завода и обеспечивает подачу раствора непосредственно на место. В бадье можно хранить готовый бетон некоторое время.

Разные модели бадей подходят для реализации тех или иных задач, поэтому перед выбором желательно изучить особенности каждого варианта.

Рюмка или колокольчик

Это модель неповоротной бадьи цилиндрической формы с конусом. Бункер осуществляет вертикальную подачу бетона. Устойчивость конструкции достигается благодаря наличию опорной системы в формате широких колец. Кольца бывают разными, конфигурация отличается в случае заполненной и пустой емкости.

Бетонный раствор в бадью загружается через верх из самосвала. Проще всего работать с заниженными моделями. Стандартная комплектация предполагает наличие замковых соединений типа челюсти, которые расположены в нижней части конуса. Также для упрощения подачи раствора используются механизмы: прицепной лоток, воронка, крепеж для гибких шлангов.

Модель «колокольчик» используется для загрузки бетонного раствора в однотипные/монолитные строительные конструкции. Актуальна такая бадья в работе с очень жесткими смесями. Дополнительная функциональность обеспечивается сменными лотками и специальными шлангами, без которых подача бетона возможна лишь в едином направлении.

«Рюмка» — самый простой и недорогой вариант бадьи, емкость варьируется в диапазоне 0.5-3 кубических метров (в Москве можно найти и больше, но редко), усредненный показатель грузоподъемности составляет 2500 килограммов.

Бадья в виде туфельки

Данная модель выполняется с поворотной конструкцией, геометрия которой может меняться. Емкость составляет 1-4 кубометра, отверстие для приема бетона прямоугольной формы, выгрузка смеси осуществляется горизонтально, что является гарантией комфорта в эксплуатации и устойчивости бадьи.

Внешне модель похожа на сужающуюся и немного усеченную пирамиду. Выгрузочная воронка закрыта специальным затвором, корпус усилен металлическими деталями. Специальная рама обеспечивает дополнительную защиту и устойчивость.

Основная особенность модели «туфелька» — наличие вибратора на любой стороне бадьи, что значительно продлевает срок использования раствора и позволяет его недолго хранить. Смесь становится более однородной и активной, легче подается.

Для перемещения бадьи и поворота ее в вертикальную плоскость применяют подъемные краны. Благодаря поворотному типу конструкции выполнение задачи существенно упрощается. Это более функциональная модель в сравнении с предыдущей. Немаловажным преимуществом является и подсоединение вибратора, который не позволяет задерживаться на стенках емкости бетону.

Выгрузочные воронки в моделях типа «туфелька» могут быть самыми разными – начиная шиберными и заканчивая двухсекционными. Система рычагов запускает управление. С использованием бадьи бетон можно готовить непосредственно на площадке.

Возможный ремонт

При регулярном, почти ежедневном использовании этого набора ремонт понадобится только через несколько лет. Удобнее всего размешивать у боков бадьи. Из-за этого горизонтальные трубы на бадье больше стираются по бокам.

При желании, можно отрезать эту трубу и приварить ее другой стороной или заменить на другую.

Также и держак на лопате постепенно будет стираться в том месте, где он трется. Просто отрежьте прохудившийся кусок трубы (если заметили, что держак начинает гнуться под большой нагрузкой) и снова ее приварите к полотну, а с противоположного конца добавьте недостающий кусок более толстой трубы.

Аренда и приобретение

Если вы не хотите изготавливать бадью своими руками, то можете приобрести либо арендовать ее в одной из строительных фирм. Чаще всего бывшую в употреблении технику с паспортом и прочей документацией продают или сдают в аренду фирмы, которые намерены расширяться: они избавляются от прежнего оборудования, приобретая новое. Цены на такие приспособления будут зависеть от того, как долго пользовался им владелец. Как правило, после одного года пользования стоимость падает в два раза. Аренда изделия обходится дешевле, однако к такому способу лучше прибегать, если бадья понадобится один раз. Эта услуга оплачивается посуточно, цены корректируются за счет условий доставки, размеров и объемов смеси, которую можно залить внутрь

При покупке приспособления стоит обратить внимание на то, что к нему должен прилагаться паспорт

Изготовление

Процесс приготовление раствора является трудоемкой строительной операцией. Именно поэтому корыто для подготовки замеса должно отличаться высокой прочностью и быть удобным в эксплуатации.

Рассмотрим один из возможных вариантов конструкции. Для изготовления понадобятся следующие материалы:

металлический лист. Желательно использовать листовую сталь размером 1000х2000 мм, толщиной не менее 1 мм, имеющую цинковое покрытие. Размеры стального листа могут отличаться. Главное, чтобы объем емкости соответствовал поставленным задачам;

Читать также: Работа мини дрелью по дереву

Делаем емкость для приготовления раствора из листового металла

  • древесина хвойных пород в виде досок толщиной от 30 до 50 миллиметров. Подготовьте одну доску длиной порядка 6 метров, что позволит изготовить корыто с габаритами 1х2 м;
  • гвозди для изготовления деревянного каркаса или саморезы для фиксации стального листа к доскам.

Изготавливая корыто для бетона своими руками, производите работы в следующей последовательности:

  • Разрежьте цельную шестиметровую доску на 4 заготовки: две штуки длиной по 2 метра и две длиной по 1 метру.
  • Закруглите по радиусу края на двухметровых заготовках, отпилив угловые фрагменты.
  • Прибейте к прямолинейным частям подготовленных планок, используя гвозди, стальной оцинкованный лист.
  • Отогните края листа на уровне радиусной части и, используя саморезы, зафиксируйте доски метровой длины.
  • Дополнительно зафиксируйте элементы конструкции с помощью саморезов, что позволит увеличить ресурс эксплуатации и обеспечит герметичность.

Учитывая небольшие габаритные размеры и массу, транспортировать такую емкость для бетона не сложно. Радиусная форма листа на торцах облегчает извлечение готового раствора и чистку. Герметичность конструкции достигается после первоначального замеса, когда цементный раствор герметизирует небольшие щели. После застывания бетонной массы вода не сможет вытечь наружу.

После первого же замеса корыто станет практически герметичным из-за заполнения щелей бетонным раствором

Данный вариант конструкции отличается простотой и позволяет использовать имеющиеся в наличии строительные материалы. Такое корыто является вполне полноценным приспособлением для приготовления бетона.

Необходимые компоненты и приспособления

Если речь не идет об особых марках бетона, для него понадобится всего несколько составных частей и минимум инструментов для приготовления:

  • цемент;
  • песок;
  • щебень или гравий;
  • вода;
  • корыто или аналогичная емкость;
  • лопата.

Качество раствора зависит от точности соблюдение пропорций, чистоты материалов и тщательности их перемешивания. В песке и щебенке не должна присутствовать глина, которая ухудшает характеристики готовой заливки, ее устойчивость к влаге и холоду. Если эти наполнители какое-то время будут находиться под открытым небом, их необходимо чем-нибудь прикрыть от падающих листьев и прочего мусора. Следует избегать попадания в раствор частиц синтетических материалов и пыли.

Воду для замешивания раствора можно использовать как питьевую, так и техническую, набирать ее из-под крана, в колодце либо в реке. Но вот вода соленая или содержащая инородные вкрапления может ощутимо повлиять на качество бетона. К тому же, если будет производиться его армирование, излишек соли в воде приведет к коррозии металла. Частички глины, ила, водорослей, мазута или завышенная концентрация каких-либо химических соединения также существенно влияют на качество конечного продукта.

Допустимый размер кусков щебня находится в пределах от 5 до 150 мм. Лучше всего использовать мелкий наполнитель, не более 20 мм. Размер более крупного камня не должен превышать одну треть от толщины бетонного слоя. При изготовлении бетона вместо щебенки или гравия можно применять и другие виды наполнителя. Это шлаки угля, керамзит, искусственный щебень. Но их использование приведет к снижению долговечности строения. Для создания декоративных видов бетона в раствор добавляют мелкие частицы стекла или мраморную крошку, подсыпают окрашенный цемент.

Чтобы приготовить хороший раствор, желательно приобрести цемент марки М400 или М500. Для мелких строений достаточно марки М300. Но материал этот довольно быстро «стареет», утрачивая заявленные свойства, поэтому не нужно покупать его впрок. При заливке фундамента под тяжелый объект в раствор добавляется только крупнозернистый песок. Но он довольно дорогой, поэтому для небольших зданий допустимо использовать смесь из крупнозернистого и мелкого песка.

Область применения алмазной резки

Профессиональные стенорезные установки надёжно фиксируются как в горизонтальной, так и в наклонных плоскостях за счёт специальных креплений. В арсенале оборудования нашей компании есть как простой ручной инструмент, так и надёжное и производительное оборудование, с помощью которого без лишней пыли, мусора, вибраций можно проделать отверстие даже в массивной несущей стене быстро и безопасно «раскроить металлоконструкцию, элемент из армированного бетона. Мы готовы осуществить алмазную резку бетона тросом, диском, с использованием других качественных расходников быстро, качественно, безопасно.


Алмазная резка бетона тросом Источник elmaskarotmakina

Применение технологий резки, сверления, бурения с использованием алмазного инструмента позволяет выполнить такие виды ремонтно-строительных работ:

  • Подготовить отверстия под прокладку инженерных коммуникаций (канализация, отопление, водоснабжение и прочие).
  • Создать в несущих стенах отверстия для размещения воздуховодов, организовать проёмы для вентиляционной системы.
  • Проделать технические отверстия в стенках фундаментов.
  • Разработать отверстия нужного размера и формы перед установкой перил, ограждений в пределах лестничных проёмов многоэтажного дома.
  • Сделать проём для окна или размещения дверного полотна в толще перекрытия, выполненного из бетона, кирпича, камня.
  • Демонтировать отдельные фрагменты бетонных стен во время ремонта, с целью перепланировки пространства.
  • Вырезать в стене нишу для размещения встраиваемой мебели, сейфа, интерьерного декора.
  • Прорезать в бетонном полу, дорожном покрытии швы технического назначения.

Алмазная резка бетона в Москве может потребоваться на разных этапах строительства жилых, коммерческих, промышленных помещений, а также во время ремонтных, реставрационных работ на уже введённых в эксплуатацию объектах. С помощью алмазного инструмента резку и бурение можно осуществлять на любой высоте, тогда как имея под рукой лишь традиционный набор инструментов достаточно проблематично, к примеру, вырезать проём вплотную к полу.

Аренда или покупка?

Бадья для бетона

может быть, как куплена, так и взята в аренду. Выбор того или иного способа ложится на плечи человека, который несет ответственность за строительство. Разумеется, перед приобретением или звонком в фирму, предлагающую аренду оборудования не помешает узнать мнение специалистов-строителей. Ведь именно они смогут оценить объем работ, после чего Вы проведете сравнение двух указанных вариантов. Очевидно, что если планируется проведение строительства на загородном участке, а заказчиком выступает частное лицо, то бадья для бетона может и не пригодиться. Ввиду малого объема заливки, чаще всего, только фундамента, рациональнее использовать АБС. Для крупного объекта нужно учитывать и то, что современные технологии позволяют существенно снизить стоимость простых конструкций из металла. Изготовление бадьи под бетон оказывается не так дорого, как 20-30 лет назад. Сегодня подобное оборудование можно приобрести за 25-30 т.р., в то время как аренда АБС обойдется в 18 т.р. за одну лишь смену.

Устройство и принцип действия бадьи

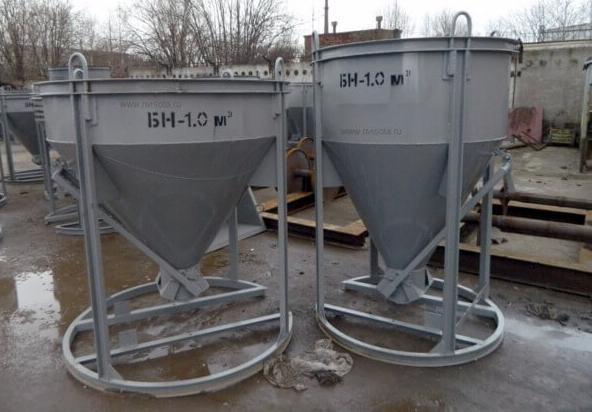

Бадья емкостью 1 м³ В составе конструкции:

  • Поз. 1 – резервуар в виде конуса;
  • Поз. 2 – шибер;
  • Поз. 3 – рукоятка управления;
  • Поз. 4 и 5 – элементы для фиксации желоба;
  • Поз. 6 – желоб для подачи раствора;
  • Поз. 7 – воронка;
  • Поз. 8 – петля для транспортировки;
  • Поз. 9 – козырек.

Чаще всего емкость выполнена в форме усеченного конуса, который соединен с цилиндрической обечайкой. Шибер служит для регулировки подачи смеси, посредством рукоятки с рычажным механизмом.

При транспортировке оборудования, желоб фиксируется фиксатором, поз. 4, а при разливе смеси через желоб фиксатором, поз. 5. Через желоб поз. 6 обеспечивается направление потока раствора. Воронка поз. 7 с фланцем предотвращает разбрызгивание состава при смешивании и при выгрузке смеси.

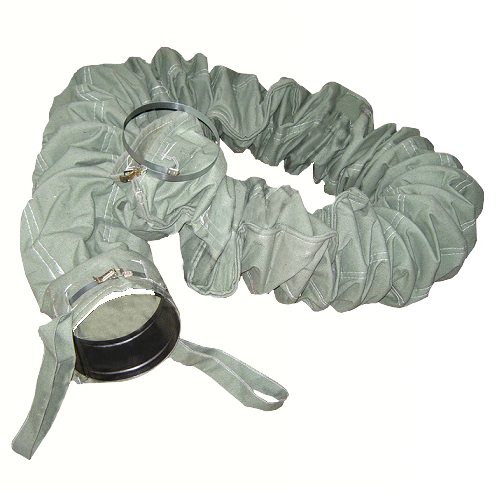

Прорезиненный рукав для выгрузки бетона


Бадья «туфелька»

Представленная на фото емкость отличается конструкцией корпуса, который условно состоит из трех частей:

  • Приемника прямоугольной формы для бетонной или растворной смеси;
  • Бункера, имеющего вид усеченной пирамиды;
  • Двухсекционного затвора, с помощью которого регулируется угол и интенсивность подачи бетонного раствора.

Приемник для бетона и бункер туфельки обычно изготавливаются из металлического проката. Для усиления корпуса приспособления, дополнительно сооружается продольный каркас из швеллеров, что препятствует деформации бадьи при полной ее загрузке.

Петли для транспортировки или разгрузки емкости с помощью подъемной техники крепятся на усиливающих конструкцию швеллерах. На усиливающей раме дополнительно крепятся специальные элементы, которые обеспечивают наклон емкости под требуемым углом при разгрузке раствора или бетонировании участка.

Туфелька имеет специальный затвор, у которого обе створки со своими рукоятками для управления. Такая конструкция позволяет выполнять регулировку подачи смеси. Специальные предохранительные кольца на рукоятках обеспечивают защиту бадьи от случайного открытия затвора.

При транспортировке оборудования грузоподъемный механизм крепится к бадье за транспортировочные петли. Для транспортировки сухих смесей и жестких бетонов, используется механическая вибрационная бадья. Емкость в этом случае снабжается электродвигателем, установленным на конусном резервуаре.

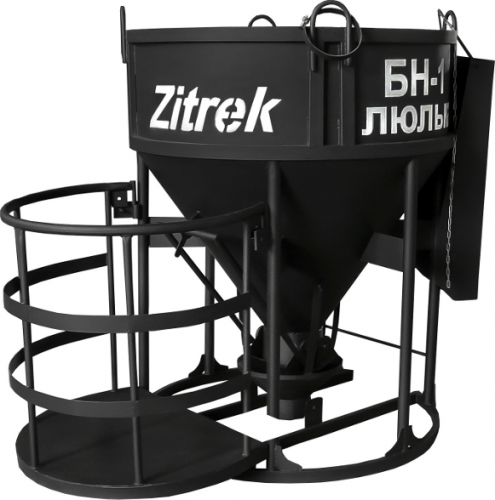

Помимо этого, емкость может иметь технологическую площадку, предназначенную для оператора и доставки технологического инвентаря в зону бетонирования для подъема бункера с бетоном. Конусный бункер эксплуатируется лишь в вертикальном положении. А его объем может быть v=0,75; v=0,8 м. куб.

Сооружение опалубки

Наиболее популярен способ заливки бетона в опалубку. Сооружение специального заграждения помогает придать конструкции форму и не дает раствору растечься.

Съемную опалубку можно разбирать и использовать несколько раз. Существует также стационарное оборудование, которое изготавливается из полистирола и не подлежит вторичному использованию. Опалубка должна быть крепкой, не разваливаться и не деформироваться под воздействием давления раствора, при необходимости ее обтягивают каркасом. Правильно собранная опалубка гарантирует прочность бетонной конструкции и надежность всего сооружения. Заполнять раствором опалубку можно как вручную, так и автоматическим способом.

Критерии выбора бадей для подачи бетона

Приобретая новое изделие, обращают внимание на следующее:

  1. На желаемую ёмкость бункера: для бадей серии БН она начинается от 0,5 м3, для бадей серии БП – от 1 м3. Градация объёма – через каждые 0,2 м3.
  2. На толщину металла бункера: тонколистовой прокат существенно уменьшит срок службы изделия, учитывая достаточно высокую плотность бетонных смесей и условия эксплуатации изделий на стройплощадке.
  3. На качество окраски всех поверхностей: применение атмосферостойких порошковых красок не только обеспечивает герметичность покрытия в любых атмосферных условиях (минимум на год), но и гарантирует долговечность применения оснастки.
  4. На присутствие дополнительных опций в конструкции бадьи. В частности, наличие площадки для установки вибратора (для изделий типа колокольчик и туфелька) приводит к ускорению процесса выгрузки бетона и снизит трудоёмкость последующей очистки внутренней поверхности бункера. Для неповоротных исполнений удобство выгрузки определяется также типом механизма раскрытия челюстей затвора.
  5. Форма транспортирующих проушин. Она должна быть удобной для использования при транспортировании бадьи не только кранами, но и вилочными погрузчиками.

При периодических бетонных работах бадьи для заливки бетона обычно не приобретают, а арендуют. Арендованная ёмкость не должна иметь вмятин на внутренней поверхности бункера, повреждений покрытия и дефектов транспортных петель.

https://www.youtube.com/watch?v=K1qbU2amRPw

Электромуфтовый сварочный аппарат. Свариваем ПНД трубы

Грейферный ковш. Стальные челюсти спецтехники

Конструкция

Бадья для бетона и раствора любого типа из цемента предполагает определенную конструкцию. Практически все емкости данного типа оснащены: шибером, загрузочным бункером, механическим затвором, лотком, фиксаторами (исключительно для моделей с поворотом), управляющими рукоятками, сварной опорной рамой (только для моделей с отсутствием поворота).

Также конструкция оснащается петлями для возможности транспортирования башенным/мостовым краном. Бадьи очень большого объема, создаваемые по индивидуальному чертежу, дополнительно могут предполагать наличие подвесных люлек для рабочих, которые управляют процессом загрузки бетонного раствора в опалубку.

Существует всего два варианта стандартной конструкции – это «калоша/туфелька» (с возможностью поворота и бункером в форме пирамиды или конуса) и «колокольчик/рюмка» (неповоротная модель с загрузкой вертикального типа). Оба варианта обладают определенными плюсами и минусами, о чем будет ниже. Пока же стоит рассмотреть обе конструкции.

Неповоротные модели от БН-0.5 до БН-3.0 могут быть реализованы как с горизонтальным, так и с вертикальным методом загрузки смеси, когда лоток расположен в нижней части емкости. Коническую форму выбирают чаще: при тех же объемах бадья получается немного выше, предлагает более комфортное приготовление бетонной смеси и удаление ее со стенок после заливки.

В небольших бадьях обычно нижний лоток открывают вручную, для больших моделей предусмотрен привод с шестеренчатым челюстным затвором. Такие изделия стоят дороже, нередко комплектуются люлькой для рабочих.

Бадья для бетона «рюмка/колокольчик» особенно эффективна в работах, связанных с монолитным бетонированием, так как конструкция дает возможность использовать бетононасос и рукав, что упрощает и ускоряет заливку больших объемов бетона.

Поворотные бадьи типа «туфелька» более дорогие, но это единственный их минус. Такую конструкцию можно зафиксировать под нужным углом, облегчив работу и регулируя скорость и направление подачи бетона путем наклона и разворота емкости. «Туфельки» традиционно считаются более универсальными за счет большей площади поперечного сечения воронки.

Загрузка бетона в емкость данного типа выполняется только горизонтально, наполнять можно как из спецтранспорта, так и из обыкновенного самосвала. Цены на бадьи достаточно высокие, но они оправданы большой емкостью и комфортом в эксплуатации.
