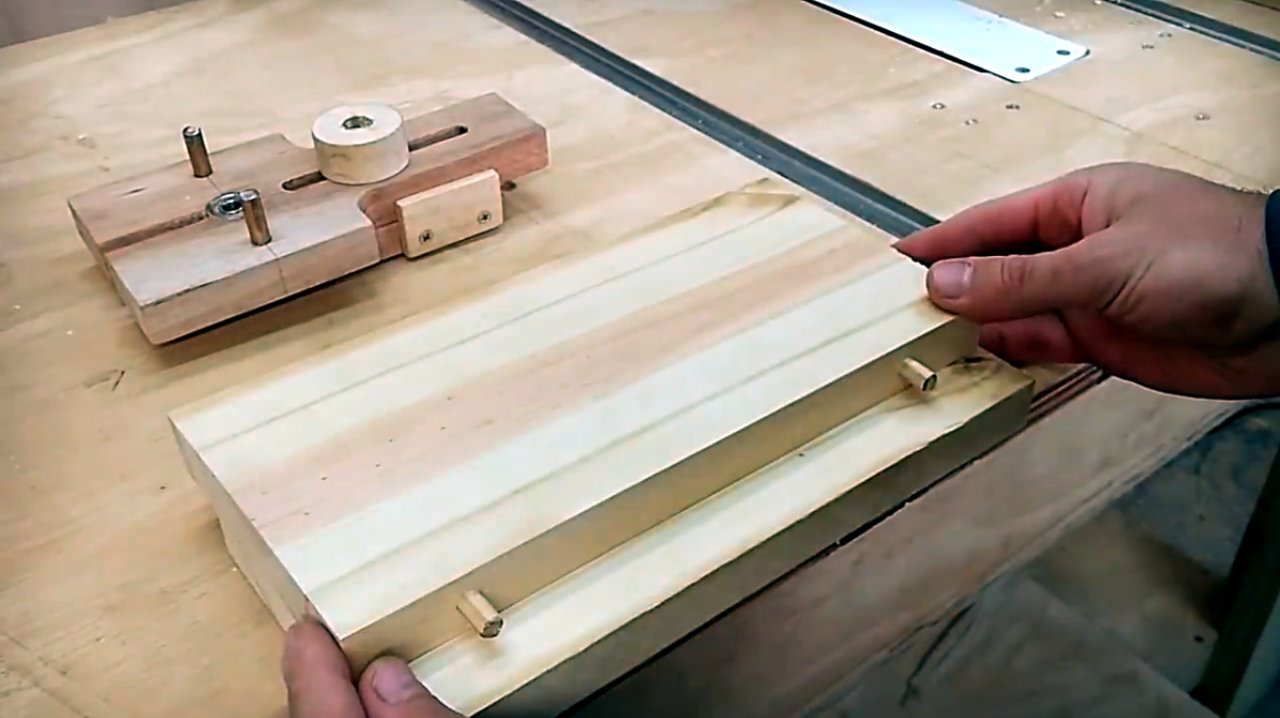

Кондуктор для сверления отверстий для шкантов

Изготовление простого кондуктора для сверления отверстий под шканты

Большой популярностью при самостоятельном изготовлении мебели, да и в производстве тоже, пользуется соединение деталей с помощью евровинтов (конфирмат). Это соединение очень просто и доступно для исполнения в домашних условиях при минимальном количестве инструмента. При таком соединении специалисты советуют дополнительно фиксировать соединение с помощью шкантов. Также, деревянная мебель может соединяться с помощью неразборного соединения исключительно на одни шканты с клеем.

Разметка отверстий под конфирмат и шканты, это очень ответственная и трудоемкая операция. От качества разметки и точности сверления отверстий под шканты и конфирмат очень сильно зависит конечный вид изделия и его надежность. При разметке отверстий и сверлении вручную неизбежно будут погрешности. Для того чтоб повысить точность сверления и упростить нанесение разметки на детали при сборке мебели, используют кондукторы.

Есть много замечательных кондукторов известных фирм, которые позволяют в разы упростить операции по разметки и сверлению и увеличить точность. Но профессиональные кондукторы стоят не дешево и доступны не всем. Но не стоит расстраиваться. Подобный кондуктор вполне по силам изготовить своими руками из подручных материалов. Такой кондуктор используется при соединении деталей определенной толщины и изготавливается именно под эту толщину.

Весь процесс изготовления кондуктора для сверления отверстий под шканты и конфирмат показан на рисунках и особо в пояснениях не нуждаются. Хочу отметить, что при разметке и сверлении самого кондуктора нужно быть предельно точным и аккуратным.

С предельной точностью, хорошо заточенным карандашем, наносим разметку на выбранный брусок.

В кондукторе, для увеличения точности и для того, чтоб продлить жизнь кондуктору, предлагаю использовать металлические втулки. Это могут быть латунные или железные втулки. Иначе, при сверлении деталей по кондуктору, отверстие кондуктора очень быстро будут разбиваться сверлом и о точном сверлении можно будет забыть.  Поэтому находим металлические втулки с отверстием нужного диаметра (5 или 7 мм), замеряем внешний диаметр и сверлим отверстия в заготовке

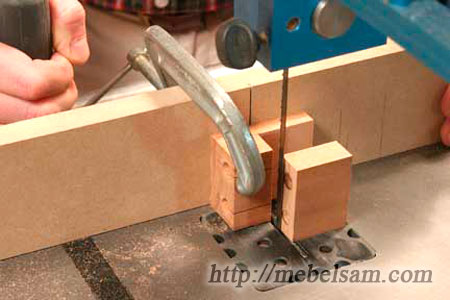

Отпиливаем лишнюю часть от заготовки кондуктора

Запресовываем металлические втулки используя для их фиксации эпоксидную смолу

Так, очень наглядно, регулируется глубина сверления

Надеюсь, этот кондуктор значительно облегчит жизнь начинающим мебельщикам и их мебель, самостоятельно изготовленная даже в домашних условиях, будет не хуже чем магазинная.

Удачи!

Использование

Такие изделия давно используются и широко популярны в металлообработке. Так, кондукторами укомплектовывают многие станки. Необходимость в шаблонах для шкантов в деревообрабатывающей отрасли вызвана популярностью закрытых мебельных соединений. В данной промышленной отрасли рассматриваемые устройства используют как в серийном производстве, так и во время сборки. В последнем варианте мебельные кондукторы служат для высверливания отверстий под шканты.

Кроме названных сфер, данные устройства популярны в строительстве, автомобилестроении, бытовых работах.

Область использования устанавливается типом кондуктора. Так, накладные устройства служат для обработки плоских деталей, древесно-стружечных плит и МДФ. Угловые применимы как для мебели, так же и для древесно-стружечных плит и МДФ. Поворотные изделия рассчитаны на проделывание отверстий в цилиндрических деталях. Многофункциональные модели подойдут для мелкосерийного производства мебели. Опрокидываемые варианты рассчитаны на одновременную обработку в нескольких плоскостях. Закрепляемые и скользящие кондукторы отлично подойдут для домашнего применения. Более того последние несочетаются с одношпинделевыми станками.

Жёсткие модели направлены на проделывание отверстий в предметах с неровной плоскостью вроде труб. В рассматриваемом случае их прикрепляют с использованием струбцины, однако для мебели названный способ не подойдет, так как возможна дефармация поверхности.

Применение кондукторов облегчает и убыстряет исполнение работ благодаря тому, что это спасает от надобности ручных замеров и расчетов.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто,  прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

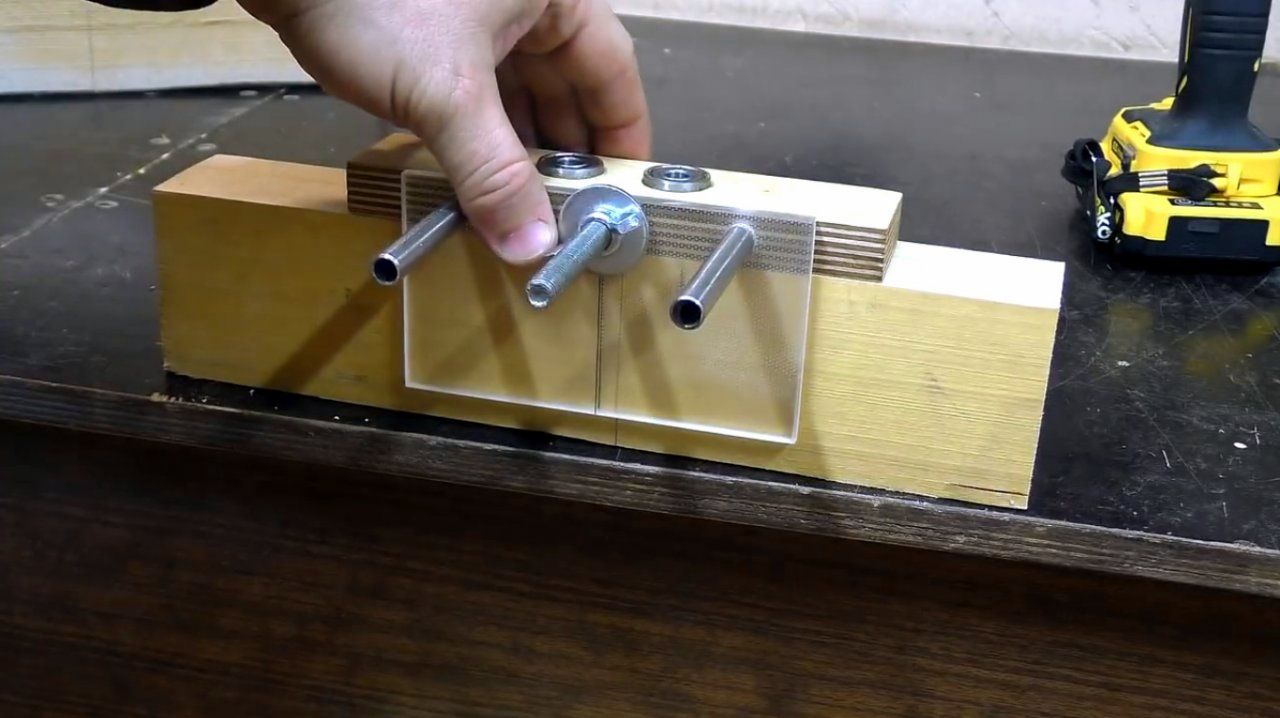

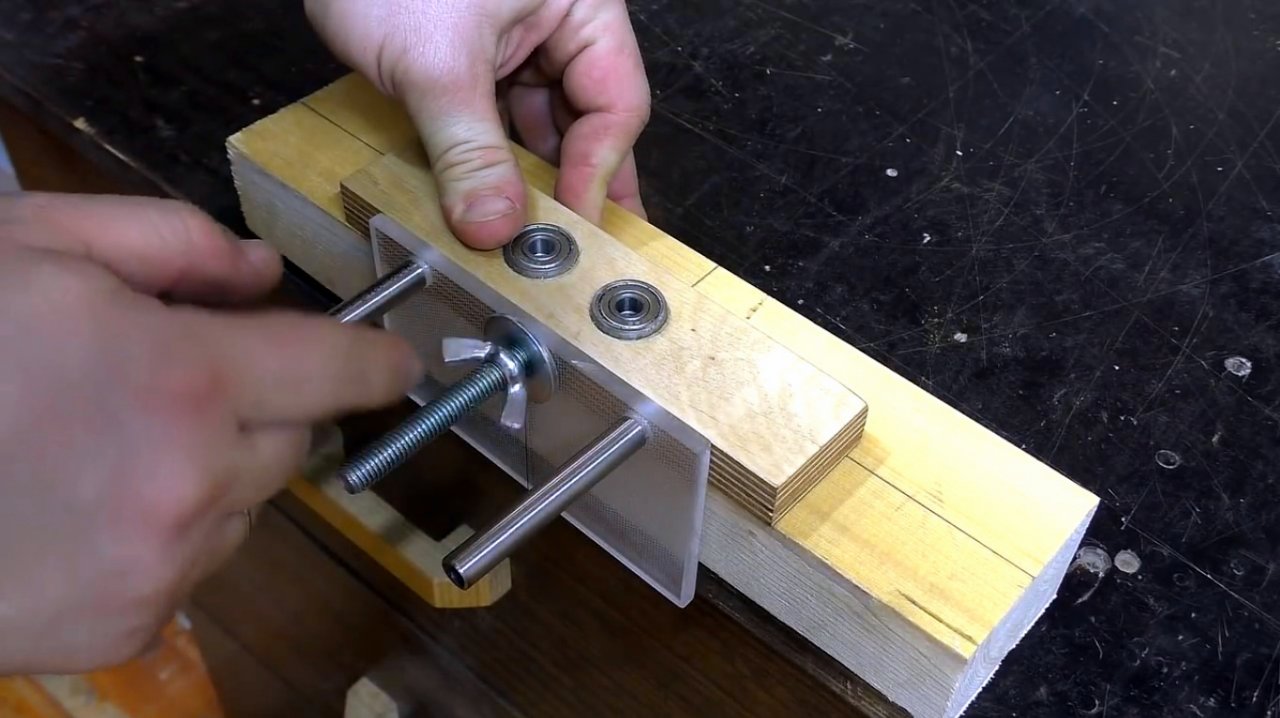

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

1. Для этого нам понадобится фанера, толщиной около 15 мм.
2. Делаем три одинаковые заготовки.
3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Стойка для дрели ДИОЛД СМС-43

Устройство состоит из трёх основных узлов — основание, колонна и траверса для крепления электродрели. Основание и траверса изготовлены из силумина. Поверхность стола и ножки шлифованы за одну установку, то есть они параллельные, что обеспечивает перпендикулярность при сверлении. В основании фрезерованы пазы для крепления тисков. Высота колоны — 50 см, диаметр — 25 мм. Диаметр отверстия под дрель — 43 мм. Для ограничения глубины сверления есть стопорное кольцо. Направляющие для дрели заводского изготовления объединяет:

• тип конструкции;
• эстетичный вид;
• неточность сборки;
• разные поставщики;
• один изготовитель — Китай.

Особенности конструкции и виды

Кондуктор, по сути, – это шаблон для сверления отверстий, позволяющий выполнить их максимально точно. Используют его и для создания отверстий, ось которых располагается перпендикулярно поверхности детали, и для сверления под углом.

Благодаря своей универсальности и простоте кондукторы для сверления отверстий активно применяются в различных сферах. В частности, в машиностроительной отрасли с их помощью уже давно и успешно выполняют сверление отверстий в заготовках различной конфигурации и изготовленных из разных материалов. Нельзя работать без кондуктора и в мебельном производстве, где такое приспособление активно используется при сборке мебели, установке на нее фурнитуры и выполнении целого ряда других технологических операций. Строительство – еще одна сфера, где кондукторы находят широкое применение. С их помощью, в частности, выполняют бурение отверстий в строительных конструкциях. Кондукторы также необходимы для сверления труб и решения других задач.

Даже простое приспособление в виде планки с упором намного облегчает и ускоряет процесс изготовления однотипных отверстий

В качестве мебельного кондуктора чаще всего применяются накладные модели, изготовленные из легких материалов, чтобы было удобнее ими манипулировать. Можно приобрести такие приспособления в заводском исполнении или изготовить мебельный кондуктор своими руками. Квалифицированные специалисты-мебельщики могут и не использовать кондуктор, чтобы качественно и точно просверлить отверстие в элементах мебельной конструкции, но для этого они должны обладать большим опытом работы в своей области.

Наиболее значимое преимущество кондуктора заключается в том, что с его помощью качественное и точное сверление как перпендикулярного к поверхности детали, так и наклонного отверстия может выполнить даже человек, не обладающий высокой квалификацией. Использование кондукторов исключает необходимость сложных предварительных расчетов и разметки мест расположения будущих отверстий, что снижает трудоемкость сборки мебельной конструкции и позволяет выполнить такую работу за более короткий промежуток времени. Даже начинающий специалист может разобраться в применении кондуктора для сверления под шканты и для решения других технологических задач.

Накладной кондуктор с револьверной головкой подходит для сверловки типовых отверстий под шканты любого размера

Прежде чем приобрести или изготовить свой самодельный кондуктор, определите, для решения каких задач необходимо его использовать, и на основе этих данных выберите его тип и конструктивное исполнение.

Эти кондукторы называются так потому, что их накладывают на обрабатываемую деталь и закрепляют на ней либо просто фиксируют руками. Посредством кондукторов данного типа, в частности, выполняют сверление отверстий в ДСП, плитах МДФ и в других плоских деталях.

Такие шаблоны можно использовать для того, чтобы выполнять отверстия на деталях цилиндрической формы. Кондукторы данного типа оснащаются вертикальными и горизонтальными осями поворота, что дает возможность выполнять с их помощью отверстия под различными углами.

Это приспособления, которые особенно актуальны для маленьких серийных производств, где важна возможность быстрой переналадки используемого оборудования. Кондуктор данного типа как раз и наделен такими функциями.

Этот универсальный кондуктор предназначен для засверливания отверстий под минификс, конфирмат, рафикс и дверную петлю

Данные приспособления для сверления отверстий требуются в тех случаях, когда такую технологическую операцию приходится выполнять в нескольких плоскостях.

Скользящие и закрепляемые

Скользящий кондуктор в полном соответствии со своим названием не требует закрепления: его просто прикладывают к тому участку поверхности детали, где надо просверлить отверстие. Закрепляемые кондукторные устройства, хотя и являются более удобными, несколько ограничивают свободу действий специалиста, что особенно критично при выполнении сверлильных работ на станках, оснащенных только одним шпинделем.

Последовательность монтажа

Порядок работы с деревянными шипами сводится к следующим пунктам: вначале требуется найти середину на нужной плоскости и сделать разметку будущего отверстия.

1. С помощью сверлильного станка необходимо сделать углубление. В него будет вставляться шип. Диаметр сверла должен быть таким же, что и у шканта. Глубина – 1,5 бруса.
2. Если крепеж будет находиться в отверстии слишком свободно, то он не сможет выполнять свою функцию полноценно. В случае излишней плотности и выступания нагеля над поверхностью могут появиться проблемы в результате естественной усадки здания.
3. При обработке отверстия нужно следить за тем, чтобы угол сверла был перпендикулярен основанию. Это поможет избежать проблем при соединении деталей. Нагель соединяет 2 бруса или бревна, причем делать это нужно с соблюдением шахматного порядка по периметру стены сруба. При этом допустимым расстоянием между ними будет 1000-1500 мм.
4. От совмещения чаш и проемов необходимо делать отступ в 300 мм. При монтаже уровень влажности шкантов должен совпадать с влажностью самого бруса.
5. В полученное отверстие необходимо вставить кнопки-керны, предназначенные для разметки отверстия на другой доске. При отсутствии такой детали вполне можно прибегнуть к самостоятельному изготовлению. Для этого нужно сделать заточку стержня в виде карандаша так, чтобы в середине была иголка. Вставить его в отверстие.

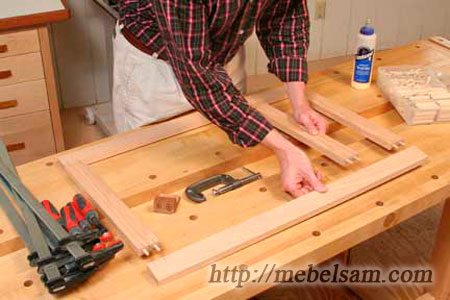

6. Затем две доски укладываются на ровную поверхность, слегка прижимаются друг к другу. Таким образом, на чистой доске появляется разметка для высверливания углубления для шипа.

Нагель должен плотно и без скосов сидеть в пазах бруса, иначе он не выполнит свою функцию.

Для таких целей можно воспользоваться разметочным рейсмусом

Здесь важно правильно найти середину нужных поверхностей

В полученные отверстия нужно вставить стержень, части досок обработать клеем, соединить заготовки и зажать в струбцину. Затем необходимо высушить конструкцию.

Советы:

1. Делать отверстия под шканты следует правильно. Это соединение имеет свою особенность: его нельзя изменять в момент сборки.
2. Обязательным условием является просверливание углублений строго перпендикулярно.
3. Не стоит делать чересчур глубокие дырки, это может привести к выходу нагеля за пределы доски. Торчать они не должны.

Самодельные кондукторные устройства

Кондукторы простейшей конструкции, например, те, которые используются для сверления отверстий под конфирмат, стоят относительно недорого, поэтому многие мастера не озадачиваются их самостоятельным изготовлением и приобретают серийные модели. Между тем есть и те, кто даже такие простые устройства старается сделать своими руками. Вопрос о том, как сделать кондуктор для сверления своими руками, часто появляется и при необходимости просверлить нестандартные отверстия.

Чтобы самостоятельно изготовить кондуктор для шкантов или более простой по конструкции кондуктор для конфирматов, можно воспользоваться чертежами и видео в интернете.

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Для изготовления такого устройства, естественно, потребуется его чертеж. Нужен также минимальный набор инструментов и оборудования:

• электрическая или ручная дрель;
• набор слесарных инструментов;
• болгарка;
• сварочный аппарат (для изготовления кондукторных приспособлений более сложной конструкции).

Простейший самодельный кондуктор можно изготовить из подручных средств и материалов, которые в избытке имеются в большинстве домашних мастерских или гаражей. Использование таких материалов, к которым относятся куски металлической арматуры, деревянные бруски, металлические пластины и др., позволяет значительно сэкономить на приобретении серийной модели устройства.

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Изготовление самодельного кондуктора для дрели или одношпиндельного станка проходит в несколько этапов.

1. Квадратную арматуру сечением 10 на 10 мм, используя ножовку по металлу или болгарку, необходимо нарезать на отрезки требуемой длины.
2. Центры отверстий, через которые будет выполняться сверление, должны находиться на расстоянии 8 мм от края кондукторной плиты. Именно на таком расстоянии расположен центр плиты ДСП или МДФ, в которой сверлят отверстие.
3. Шаг между отверстиями на кондукторе в соответствии с общепринятыми мебельными стандартами составляет 32 мм, при этом диаметр таких отверстий должен быть равен 5 мм.
4. Если оснастить самодельный кондуктор упором, то использовать такое приспособление будет значительно удобнее. Для создания такого упора нужна металлическая пластина толщиной 1 мм и шириной 25 мм, которую сгибают под прямым углом и фиксируют на уже готовом кондукторном приспособлении, изготовленном из арматуры.
5. После того как конструктивные элементы самодельного кондуктора зафиксированы при помощи струбцины, их необходимо надежно соединить между собой, используя для этого резьбовые крепежные элементы.

Готовый кондуктор с поворотными упорами

Чтобы минимизировать количество пыли, образующейся при использовании самодельного кондуктора, его конструкцию можно дополнить половинкой пластиковой бутылки. Такое простейшее приспособление может выступать и в качестве поддона, в котором будет собираться образующаяся в процессе сверления стружка.

Стоит ли приобретать дорогостоящее оборудование или станины

На самом деле никакой необходимости в приобретении подобного оборудования нет. Ведь всё, что необходимо, можно изготовить за минимальный промежуток времени самостоятельно, не потратив на это ни копейки. После прочтения статьи уважаемый читатель поймёт, что ничего проще и придумать нельзя.

Можно приобрести подобный станок для сверления, но его стоимость высокая

Сегодня будет рассмотрено три приспособления, начиная от самого сложного (среди них) и заканчивая совсем элементарным, изготовить которое можно за секунды. А бонусом в конце статьи рассмотрим изготовление шаблона для сверления.

Для сверловки труб и деталей цилиндрической формы

В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.

Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.

Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.

Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.

Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.

Проводим расчеты

В зависимости от выбранной технологии крепления, можно с достаточной точностью определить количество нагелей, вычислить их правильные характеристики.

Определяемся с размерами

Существует много научных трудов, которые помогут определиться с диаметром шканта. Но в профессиональной среде плотников-строителей уже сформировались определенные правила:

• для бруса толщиной 20 сантиметров и менее используется нагель диаметром 25 миллиметров;
• более толстый брус крепится шипом размером 3 сантиметра;
• брус толще 0,2 метра можно крепить шкантом 2,5 см, но при условии уменьшения шага до метра.

Считаем количество

Даже небольшая баня потребует довольно большого количества шипов, которые необходимо приобрести или сделать, что может занять много времени. Поэтому количество крепежных элементов лучше знать заранее.

Существуют правила крепления:

• первый шкант вставляется на расстоянии от 20 до 70 сантиметров до угла;
• шаг составляет от полутора до 2 метров;
• скрепляются два соседних по высоте бревна обязательно.

Зная эти хитрости, высоту строения, диаметр бруса, можно с легкостью вычислить количество необходимых для строительства нагелей.

Кондуктор для сверления отверстий своими руками

Принципиально такая оснастка состоит из следующих деталей:

1. Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
2. Направляющих втулок, куда входит сверло.
3. Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.

Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.

Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.

Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.

Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.

Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.

При выборе способа крепления кондуктора выбирают один из следующих вариантов:

Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия

В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

Виды: выбираем нужный

Виды:

Накладные. Они не нуждаются в фиксации перед их использованием по назначению. Конструктивно простые, мобильные, но их нужно держать свободной от дрели рукой, поскольку зачастую оснастка не закреплена в специальном устройстве, что не очень удобно. Учитывая простоту конструкции сделать его своими руками довольно просто. Применяется при сверлении ДСП и МДФ.

Кондукторы для сверления отверстий под углом. Конструкцию легко представить, поскольку название говорит само за себя. Такая оснастка может быть и накладной. В производстве качественной мебели присутствует и сверление под углом, что представляет не самую простую операцию в производственном процессе — для этого нужен навык. Хотя и в этом случае иногда нарушается нужный угол, сборка в результате не будет уже такой качественной и страдает внешний вид мебели, особенно если она не из ДСП, а из дерева — здесь уж некрасивую сверловку не зашпатлюешь. Оснастка же нужной конструкции полностью избавляет от ненужных проблем.

Поворотные кондукторы. В них имеются откидные кронштейны, и это позволяет произвести сверление на двух смежных плоскостях.

Скользящие редукторы. С их помощью без переустановок можно просверлить несколько отверстий. Для работы с такой оснасткой всё же требуются необходимые навыки.

Преимущества использования

По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.

Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.

Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:

• способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
• давать возможность проделывать несколько отверстий одновременно без ручной разметки;
• заметно повышать качество работы со сверлом.

Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:

• минимальная вероятность деформации;
• сверло направлено максимально четко;
• отсутствие нагрева при работе.

Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.

А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.

Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.

Классификация инструментов

Перед тем как купить готовый кондуктор или же сделать его своими руками, нужно определиться, какие задачи вы будете решать с его помощью и только потом нужно подбирать подходящий вариант по конструкции и функциям.

Есть ряд категорий приспособлений, которые различаются по своему исполнению и функциональным особенностям. Вот некоторые из них:

• накладные — такие устройства накладываются на деталь, которая поддается обработке, затем ее на ней крепят или же просто фиксируют вручную. С их помощью проделываются отверстия в разных плоских деталях, плитах МДФ или в ДСП;
• поворотные — данные шаблоны применяются при обработке деталей цилиндрической формы. Они оснащены горизонтальной и вертикальной осями поворота, благодаря чему отверстия можно выполнять под разными углами;
• универсальные — такие устройства подойдут для малых серийных производителей мебели, где иногда требуется быстрая переналадка применяемого оборудования, они имеют все необходимые для этого функции;
• опрокидываемые — используются тогда, когда технологическая процедура проводится сразу в нескольких плоскостях;
• скользящие — такие кондукторы крепить не нужно. Просто приложите их к участку поверхности заготовки, где нужно сделать отверстие;
• закрепляемые — они более удобны в применении, но ограничивают свободу действий, что очень критично при работе со станками, где есть только один шпиндель.

Читать также: Самодельный снегоход видео чертежи

Направляющая для установки мебельной фурнитуры от ALLSOME

Отличный инструмент, сделан на совесть, своих денег стоит на 100%

your_problem

По упаковке — отправке — доставке все хорошо, претензий никаких. Кондуктор отличный — все аккуратно, точность достаточная. Удобный шаблон для работы по месту. Чуть надо доработать — на центральной линейке сзади нужна накладка до толщины боковых бегунков, а то прогибается. Брать можно. И лучше с металлической линейкой — дольше прослужит. Продавец молодец. Рекомендую.

Санька

Отличный кондуктор для установки мебельных ручек, сделан качественно, точность достаточная.

Ironfire

Посмотреть на АлиЭкспресс:

Выбор и изготовление прочих элементов кондуктора

Опорную плиту можно изготовить из конструкционной стали марки сталь 45. Ее размеры подбираются соответственно габаритам направляющей, удобства установки в токарном станке и возможностям ее надежного расположения на столе или верстаке. Для изготовления поворотного рычага используют рамную конструкцию из квадратных труб, которая собирается в поворотный узел на подшипнике качения, как показано на рис. 4. Торцевую часть желательно прошлифовать, чтобы исключить зажим прутка/полосы.

Рисунок 3 — Опорный зацеп и его крепление на кондукторе для холодной ковки

Рисунок 4 — Пример оформления поворотного рычага кондуктора

Рисунок 5 — Кондуктор для холодной ковки в сборе.

Готовый кондуктор в сборе представлен на рис. 5.

В качестве альтернативного и достаточно оригинального варианта можно привести пример изготовления направляющей с использованием обычной велоцепи. В этом случае жесткость конструкции повысится, а трение на контактных поверхностях при изготовлении спирали снизится. Общий вид такого кондуктора представлен на рис. 6.

Рисунок 6 — Направляющая кондуктора, изготовленная из велосипедной цепи

Читателей, имеющих опыт конструирования и изготовления эффективных кондукторов для холодной ковки, приглашаем для обсуждения в блоке комментариев.
