Кондуктор для сверления отверстий

Способы и сферы применения кондуктора

Существует много способов использования подобного оборудования. Естественно, основной сферой считается строительная отрасль.

Мебельная промышленность

При сборке мебели может оказаться, что некоторых отверстий не хватает. Именно по этой причине придется сверлить различные детали своими руками. Чтобы выполнение работы не вызвало сложностей, необходимо использовать кондуктор. Это сделает сборку мебели точной и быстрой. Применение подобного оборудования действительно актуально, если у вас нет сверлильного станка.

Хотя сегодня существует большой выбор фурнитуры и крепежных изделий, в процессе сборки мебели по-прежнему часто используются шканты. Их необходимо устанавливать очень точно, иначе детали будут смещены. Чтобы избежать такого неприятного последствия, следует воспользоваться кондуктором.

Сверление труб

При необходимости подготовки отверстий в трубах и различных заготовках цилиндрической формы использование сверла окажется не лучшей идеей, поскольку оно нередко соскальзывает, а значит, отверстия не будут иметь нужной формы. Чтобы облегчить выполнение работы, следует воспользоваться универсальным кондуктором.

Стоит отметить, что существует специальное оборудование, которое позволяет выполнять перпендикулярные отверстия, а это очень важно при обработке скругленных элементов и кромок заготовок

Классификация инструментов

По функционалу и конструктивному функционалу кондуктор для сверления делится на виды:

  • накладные. Название исходит из их функционального способа работы, то есть он накладываются на заготовительную часть или обрабатываемую поверхность, крепятся к ней специальными зажимами или придерживается рукой. Такой прибор применим для высверливания плоских поверхностей, например, досок, МДФ-плит и ДСП. Его так и называют мебельный кондуктор для сверления отверстий. Благодаря применению кондуктора, сами отверстия получается очень аккуратными и выверенными;
  • поворотные. Такие шаблоны прекрасно применяются для высверливания округлой или цилиндрической поверхности. Благодаря такой конструкции ось занимает горизонтальное, вертикальное и наклонное положение к поверхности. Это возможно благодаря втулкам, которые могут направлять линию сверления;
  • универсальные. Подобной конструкции средства пользуются широкой популярностью в небольших промышленных производствах, где важную роль играет быстрая подстройка под существующую поверхность. В силу своей уникальности, они также востребованы в домашнем хозяйстве, когда приходится работать с разными материалами, плоскостями и поверхностями; опрокидываемые. По функционалу напоминают чем-то универсальные. Они необходимы, когда требуется сделать отверстие в разных плоскостях и под разным уклоном. Это очень удобно для проведения каких-то ремонтных работ, когда требуется просверлить в стене отверстие без больших затрат по времени и под конкретным углом;
  • скользящие. Согласно своему названию, такой кондуктор не обязательно крепить к той поверхности, куда его предполагается прикладывать. Следует отметить неудобство такого кондуктора в обращении, так как требует постоянного удерживания рукой;
  • закрепляемые. В отличие от скользящих кондукторов, они крепятся к тому месту, где их намерены использовать. Крепить их гораздо проще, но в силу своей конструкции ограничивают простор работ человека. Это можно наглядно увидеть при проведении работ на стенах или вертикальных плоскостях, имеющих всего один шпиндель.

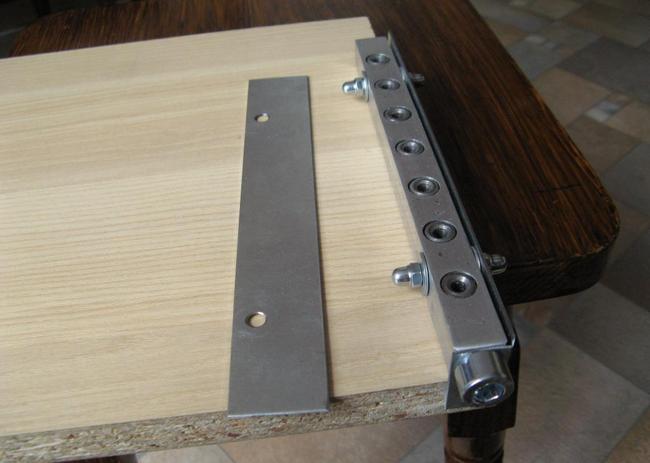

Кондуктор для сверления отверстий накладной


Кондуктор для сверления отверстий универсальный


Кондуктор для сверления отверстий закрепляемый


Кондуктор для сверления отверстий поворотный

Как выбрать

Вы используете кондуктор для сверления в своей работе?

ПостоянноХочу попробовать

При выборе разметчика для сверления рекомендуется обратить внимание на следующие моменты:

Материал инструмента

Как правило, дешевые кондукторы выполняются из пластика. Однако это ненадежный материал, который быстро стачивается и изнашивается. Поэтому рекомендуется покупать приспособление со стальными гильзами.

Назначение

Насколько инструмент узкоспециализированный. Следует ориентироваться на то, для какого именно вида работ будет применяться кондуктор.

Конструкция

Этот момент тесно связан с предназначением. Если будут проводиться работы по сборке мебели, может понадобиться как накладной, так и скользящий инструмент – в зависимости от конкретного этапа сборки.

Вид фиксатора

Струбцина или присоска. Для строительных работ на вертикальной плоскости больше подойдет резиновая присоска, которая позволяет переместить разметчик в любое необходимое место.

Мнение эксперта

Торсунов Павел Максимович

Следует также ориентироваться на репутацию и имя производителя. Например, получила популярность российская , которая выпускает кондукторы как универсального типа, так и узкоспециализированные. Популярны также разметчики от известных мировых поставщиков инструментов – Bosch, Kreg, и другие.

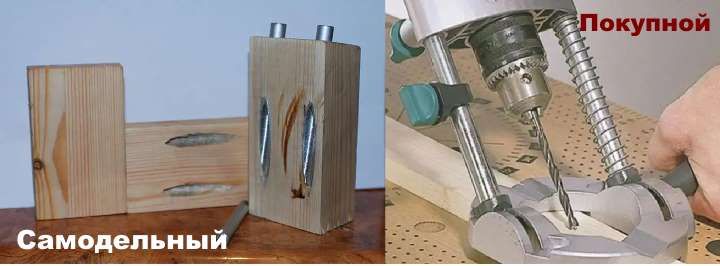

Покупной или самодельный: что лучше

При сборке мебели использование такого приспособления обязательно. Кто-то предпочитает купить готовый вариант в магазине, а многие изготавливают их самостоятельно.

Что касается продажи, то их можно найти практически в каждом строительном магазине. Однако здесь может оказаться, что купленное оборудование может не подойти под ваши запросы.

На стоимость изделий влияют следующие факторы:

  • способ использования;
  • размерный ряд;
  • изготовитель.

Простое оборудование имеет невысокую стоимость, а вот изделия с дополнительными функциями будут стоить подороже.

Имея немного представления о кондукторе и некоторые инструменты можно изготовить его своими руками.

Преимущества

Мебельный кондуктор для отверстий не только повышает качество сборки, но и минимизирует возможность ошибки, которая может повлечь за собой полную замену дорогостоящей испорченной детали. Работу с шаблоном можно доверить низкоквалифицированному персоналу, так как эта операция проще ручной выверки. Рабочим нет необходимости измерять углы, делать наметку и проверку измерений. Угол сверления контролируется кондуктором, который исключает возможность отклонений. Это значительно повышает точность сверления, что особенно критично для глубоких отверстий.

Что бы работа с кондуктором была эффективной, инструмент должен отвечать следующим требованиям:

  • быть промытым и интуитивно понятным в использовании;
  • он должен ускорять процесс сборки;
  • позволять делать несколько отверстий сразу без дополнительной ручной наметки;
  • повышать качество работы со сверлом.

Немаловажное значение имеет материал из которого изготовлен кондуктор. Для шаблонов чаще всего используется пластик или оргстекло, сверлильные приспособления производятся из стали

При выборе кондуктора обратите внимание на следующие его характеристики:

  • паспортное значение деформаций при повышенных нагрузках;
  • выверенная ось отверстия под сверло;
  • отсутствие перегревов во время работы.

Всеми вышеперечисленными достоинствами обладают заводские кондукторы, они изготовлены на основе длительных научных исследований и прошли строгий контроль качества.

5 Коротко о других видах оснастки сверлильных станков

Многие агрегаты для сверления изначально оснащаются машинными тисками, которые делят на пневматические и винтовые. Первые обычно используются в массовом и серийном производстве. А вот винтовые приспособления рекомендованы для тех случаев, когда на станке выполняются единичные работы.

При работе со сложными по конфигурации контура изделиями чаще всего применяются двух- и трехосевые тиски, имеющие стол поворотного типа. Благодаря особой конструкции подобных тисков, заготовка крепится практически под любым углом, что облегчает процесс ее обработки.

Многошпиндельные головки для сверления дают возможность при помощи разных режущих приспособлений одновременно работать с несколькими отверстиями. Использование такой оснастки обеспечивает высокую производительность агрегатов. Многошпиндельные головки располагают шпинделями, которые легко меняются в процессе обработки заготовок.

Каждый из шпинделей при этом имеет привод с собственными передаточными числами. За счет этого оператор может поворачивать (последовательно) шпиндельный узел и без его переналадки и остановки станка осуществлять разные рабочие операции (цекование, развертывание, непосредственно сверление и так далее).

Активно применяются на сверлильных установках разнообразные передвижные и поворотные виды оснастки. К ним причисляют рабочие столы специальной конструкции и нормализованные стойки. К поворотным столам относят оснастку с осью вращения, расположенной вертикально, к поворотным стойкам – приспособления с горизонтальной осью вращения.

Кроме того, существуют и приспособления группы УСП (универсальная сборная оправка). Такие типы оснастки, эксплуатируемые с целью экономии средств и времени, применяются, как правило, на крупных предприятиях с большим количеством разных агрегатов для металлообработки.

Самодельные кондукторные аппараты

Кондуктор для сверления отверстий своими руками является прекрасной альтернативой магазинным вариантам. Поскольку не всегда в магазине имеется именно тот вариант, который требуется в данный момент. Его можно собрать самому дома.

Рассмотрим более популярный и стандартизированный вариант, пригодный для более часто выполняемых работ, как сборка мебели..


Схема для сборки кондуктора


Схема устройства кондуктора для сверления отверстий

Потребуется арматура диаметром от 10 мм. При помощи режущего инструмента, например, болгарки, нарезать на отрезки, требуемой длины. Зачистить заготовки наждачкой. По стандарту все высверливаемые отверстия имеют расстояние между собой в 32 см. Сделать отметки и просверлить дырки. На следующем этапе предполагается создание опорных точек для наших заготовок. Для этих целей прекрасно подходит пластина из любого металла. Толщина от 1 мм. Более толстую пластину использовать неразумно, так как она только утяжеляет вес всего устройства. Они соединяются вместе и далее намечаются места для резьбового крепления. Их соединяют и крепят друг с другом. Вот и все, устройство готово к использованию.

Основное предназначение кондуктора, оно же самое главное, это упрощать работу со сверлом и сокращать время сборки мебели. Отличием покупного от самодельного устройства является его подгонка под конкретные нужды мастера.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

  1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
  2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
  3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
  4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
  5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

  1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
  2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто, прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

  1. Для этого нам понадобится фанера, толщиной около 15 мм.
  2. Делаем три одинаковые заготовки.
  3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
  4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
  5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
  6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Преимущества и недостатки

По своему функциональному назначению кондуктор выступает как шаблон, по которому необходимо высверлить отверстие в требуемом материале с максимальной точностью к оригиналу. Такой шаблон очень облегчает работу мастера, когда нужно просверлить строго вертикальное, горизонтальное или наклонное отверстие.

Мастеру уже не нужно делать зарисовки, замеры, имея при себе такой инструмент. Сверло располагается строго под требуемым углом, который необходим в процессе работы и не сможет отклониться. Это повышает точность работы, которую видно на примере глубоких отверстий.

Для работы с мебелью кондуктор должен отвечать следующим требованиям:

  • он должен помогать и ускорять процесс сборки мебели, не требовать использования сложного оборудования;
  • позволять делать сразу несколько отверстий без необходимости нанесения ручных разметок;
  • повышать работу со сверлом;

Материалы, из которых производятся кондукторы, имеют разные прочностные характеристики. В основном это пластик и стекло из органического сырья. Но самые прочные получаются из металлов, а именно стали. Поэтому при выборе следует обращать на такие характеристики:

  • минимальные деформации при больших нагрузках;
  • четкая ось направления сверла;
  • отсутствие нагрева во время работы.

В мебельном производстве применяют более легкие кондукторы, которые просты в обращении. Могут использоваться заводские или самодельные варианты.

Следует заметить, что у настоящего мастера глаз наметан, поэтому зачастую все эти приспособления, чтобы сделать отверстие верным, ему не нужны.

Явным преимуществом таких средств является удобство в эксплуатации. С их помощью даже неопытный человек сможет выполнить всю работу на уровне квалифицированного рабочего. Здесь даже не нужно делать какие-то сложные расчеты и иметь колоссальный опыт. Его главное назначение это ускорять процесс работы во много раз.

Преимущества использования

По сути, такой кондуктор выступает в роли шаблона для проделывания отверстий, чтобы они были сделаны максимально точно. Их можно применять для тех отверстий, ось которых находится перпендикулярно поверхности рабочей заготовки, а также для работы под углом.

Данный инструмент — отличная альтернатива зарисовкам и ручным замерам. Сверло вы сможете разместить строго под нужным углом по отношению к заготовке и не допустите никакого отклонения. Результат будет особо заметным, если речь идет о проделывании глубоких отверстий.

Если вы применяете такое приспособление высокого качества для работы с ДСП, то оно должно иметь следующие характеристики:

  • способствовать быстрой сборке мебели без необходимости применять сложные инструменты;
  • давать возможность проделывать несколько отверстий одновременно без ручной разметки;
  • заметно повышать качество работы со сверлом.

Кондукторы изготавливают на основе разных материалов, есть модели на основе пластика или органического стекла. Однако самым лучшим считается вариант из стали, имеющий такие преимущества, как:

  • минимальная вероятность деформации;
  • сверло направлено максимально четко;
  • отсутствие нагрева при работе.

Очень часто в роли мебельных кондукторов применяют накладные модели на основе легких материалов, которыми легко манипулировать. Многие применяют заводские или самодельные инструменты.

А наиболее квалифицированные и опытные мастера уже не пользуются кондуктором, поскольку могут самостоятельно без труда проделать отверстие в конструкциях максимально точно. Но это под силу далеко не каждому.

Ключевое преимущество такого приспособления — это то, что работу может выполнить максимально точно и качественно даже тот человек, у которого нет должного опыта. Вам не придется выполнять разметки и сложные предварительные расчеты. Вы значительно сэкономите время и изготовите мебель намного быстрее.

Области применения различных кондукторов

Приспособления для выполнения отверстий находят широкое применение во многих отраслях промышленности. И в первую очередь – в строительстве.

Производство мебели

Во время самостоятельной сборки мебели порой возникает необходимость в высверливании дополнительных отверстий. Эта операция требует точности и аккуратности и легко выполняется на специальном оборудовании. Но сверлильный станок имеется далеко не у каждого. Вот для таких целей очень удобным является применение кондуктора, который значительно упростит и ускорит процедуру сборки. При этом позволит сделать все точно и аккуратно.

На сегодняшний день на рынке строительных материалов имеется большой ассортимент фурнитуры и различных крепежных изделий. Но это не уменьшает значимость шкантов, которые по-прежнему широко применяются при сборке мебели.

Однако этот крепежный элемент требует точности установки, которая напрямую зависит от правильности выполнения отверстий в сопрягаемых деталях. В противном случае их смещение относительно друг друга – неминуемо. Избежать же такой неприятности достаточно просто. Нужно лишь воспользоваться для сверления отверстий под круглые шканты заводским или изготовленным самостоятельно кондуктором.

Отверстия в трубах

Выполнение отверстий в трубах и других поверхностях цилиндрической формы всегда сопровождается определенной сложностью. Связано это с тем, что обычно сверло имеет свойство соскальзывать, уходить в сторону на криволинейной поверхности, искажая при этом форму отверстия.

Упростить задачу и избежать подобных дефектов можно с помощью универсального кондуктора.

С помощью специального оборудования легко выдерживать перпендикулярность отверстий, выполнять их строго по центру и точно на определенном расстоянии.

Это интересно: Конус Морзе — размеры, габариты, характеристики, назначение

3 Патрон для сверлильного агрегата – каким он бывает?

Для фиксации рабочего инструмента с хвостовиком в форме цилиндра сечением не более двух сантиметров применяют сверлильные патроны. Они бывают:

  • двух- и трехкулачковыми;
  • цанговыми;
  • самоустанавливающимися;
  • реверсивными;
  • предохранительными.

Двухкулачковый патрон для станка работает по простой схеме. Инструмент (его хвостовую часть) закрепляют в описываемом приспособлении посредством передвижения двух кулачков в пазах, имеющих форму литеры “Т”. Разводят и сближают такие кулачки винтом и ключом. Винт располагает левой и правой резьбой.

Чаще применяется трехкулачковый патрон, характеризуемый наличием трех кулачков. Фиксация инструмента в нем также осуществляется при помощи ключа. Кулачки, размещенные в корпусе оснастки, соединяются гайкой. Трехкулачковый патрон имеет обойму, которую при помощи ключа вращают по ходу часовой стрелки. При этом отмечается и вращение гайки.

Быстросменный патрон незаменим тогда, когда по условиям технологического процесса требуется снизить затраты времени на обработку различных деталей. Подобные приспособления дают возможность оперативно выполнять смену инструмента без необходимости отключения станка. Как правило, быстросменный патрон используется совместно с коническими втулками (их называют разрезными), что позволяет работать со сверлами сечением до одного сантиметра.

Для качественного крепления инструмента с небольшим сечением также используется и цанговый патрон, созданный специально для этих целей. А вот самоустанавливающиеся приспособления обычно эксплуатируют тогда, когда ведется доработка отверстий, которые уже были предварительно просверлены. Такой патрон обеспечивает возможность выполнять точное центрирование по оси отверстия используемого рабочего инструмента.

Патронная оснастка реверсивного типа применяется при нарезании резьбы на агрегатах для сверления, которые не оснащены реверсивными механизмами (шпиндель не может вращаться в обратном направлении). Реверсивный патрон позволяет вывертывать метчики из отверстия без малейших проблем .

При эксплуатации метчиков также используется и предохранительный патрон. Он превосходно защищает инструмент от выхода из строя и делает качество резьбы более высоким. Из обработанного отверстия метчик удаляют посредством запуска шпинделя сверлильной установки в обратном направлении.

Параметры изделий

Размеры

Конфирмат имеет следующий размерный ряд (первая цифра – это диаметр резьбы в миллиметрах, а вторая — это длина в миллиметрах):

  • 5х40;
  • 5х50;
  • 6,3х40;
  • 6,3х50;
  • 7х40;
  • 7х50;
  • 7х60;
  • 7х70.

Ниже приведет вес 1000 штук метизов:

  1. Винт-конфирмат 5х40 мм – 4,4 кг.
  2. Винт-конфирмат 5х50 мм – 5,49 кг
  3. Винт-конфирмат 6,3х40 мм – 7,0 кг.
  4. Винт-конфирмат 6,3х50 мм – 8,3 кг.
  5. Винт-конфирмат 7х40 мм – 7,2 кг.
  6. Винт-конфирмат 7х50 мм – 9,0 кг.
  7. Винт-конфирмат 7х60 мм – 14,0 кг.
  8. Винт-конфирмат 7х70 мм – 21,0 кг.

Конфирматы изготавливают по европейским стандартам 3E120 и 3E122.

О процессе монтажа конфирматов расскажет этот видеоролик:

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

  1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
  2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
  3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
  4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
  5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

  1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
  2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто,  прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

  1. Для этого нам понадобится фанера, толщиной около 15 мм.
  2. Делаем три одинаковые заготовки.
  3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
  4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
  5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
  6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Конструкционные особенности и виды кондукторов

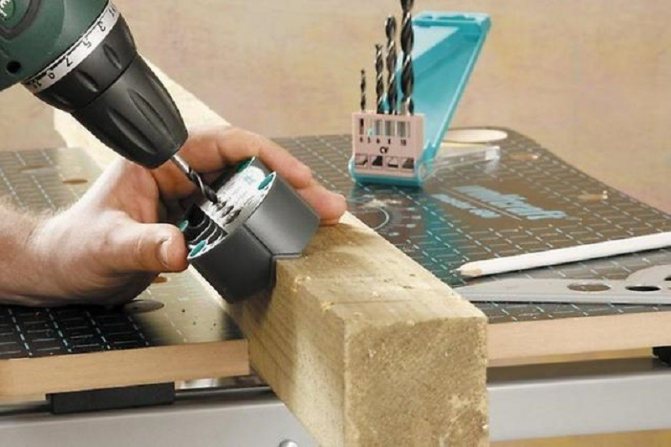

Кондуктор для сверления фактически представляет собой шаблон отверстий, которые позволяют сделать их с максимальной точностью. Их можно разделить на два вида:

  • когда ось сверления находится под прямым углом к поверхности материала;
  • когда ось проходит под острым или тупым углом по отношению к плоскости.

Устройство кондуктора

Инструмент обладает такой универсальностью, что находит применение в разных сферах индустрии. Уже на протяжении нескольких десятилетий он очень активно применяется в машиностроительной, строительной отрасли. Ведь он позволяет не только высверливать отверстия в нужных заготовках под разным углом и превосходной точностью, имеющих разную конфигуративную особенность. С его помощью легко сверлятся отверстия в различных строительных конструкциях, а также трубах из любого материала и т. д. Кондуктор часто используется в мебельной индустрии, так как значительно упрощает процесс крепежа фурнитуры и самой сборки разных ее деталей. На самом деле, это лишь малый фронт задач, которые способен решить кондуктор.

Конструктивные особенности и принцип работы квадратных сверл

Для сверления квадратных отверстий применяется специальная насадка для дрели. Эта насадка называется сверлом Уаттса, которая имеет форму треугольника. Главная особенность этой насадки в том, что наконечник в виде треугольника Рёло (назван в честь основателя) имеет область пересечения трех равных кругов.

Именно за счет специальной треугольной формы наконечника фрезы получается квадратная форма проема в поверхности обрабатываемого материала. Принцип получения такой формы отверстия посредством применения треугольного сверла заключается в следующем:

  1. Центр треугольника движется по своей траектории, повторяя при этом движения
  2. Получить такую траекторию удается за счет эллипсоидных дуг в центральной части сверла
  3. Грани треугольника будут перемещаться по аналогичной траектории, повторяя форму квадрата со скругленными гранями

На основании треугольника Рёло была изготовлена специальная насадка, посредством которой можно просверлить круглое отверстие с закругленными углами. Центральные эллипсоидные дуги треугольника — это есть ось, которая не остается на месте, как в случае с обычным круглым сверлом, а перемещается по соответствующей траектории. Главный недостаток применения таких насадок заключается в том, что получаемое отверстие в виде квадрата имеет закругленные углы. Конструкция сверла Уаттса, в основе которого лежит треугольник Рёло, представлена на фото ниже.

Высверливание проема осуществляется посредством трех боковых частей, которые имеют заточку. Когда сверло начинает двигаться, центральная часть осуществляет вращательное действие, а боковые грани повторяют качательные движения.

Насадка состоит из хвостовой и рабочей части.

Хвостовик предназначен для закрепления насадки в патроне инструмента, а рабочая часть осуществляет основную работу — высверливает квадратный проем. Рабочая часть состоит из головки (она же называется долотом) и спирали, как на обычном сверле.Конструктивным элементом сверла также является держатель, который представляет собой оправку. В этой оправке перемещается сверло, тем самым исключая его хаотичное движение. Оправка имеет отверстие, через которое происходит удаление стружки.

Рабочая часть имеет специальные канавки, предназначенные для отвода стружки из зоны реза. Эти канавки также снижают нагрузку на патрон, тем самым повышая эффективность реза, и уменьшая величину инерции. Принцип работы квадратного сверла показан на видео.

Это интересно!В отличие от обычных сверл, квадратные насадки испытывают большие нагрузки, поэтому они имеют меньший срок службы. Для увеличения эксплуатационного ресурса рекомендуется при сверлении пользоваться специальными жидкостями. Эти жидкости не только обеспечивают охлаждение, но еще и снижают величину трения, тем самым исключая быстрое притупление граней сверла Уаттса.

Сфера применения

Следует отметить, что кондуктор для сверления используется практически повсеместно, где есть необходимость регулярно сверлить отверстия. Такими областями могут быть:

  • производство мебели. При изготовлении мебели очень часто приходится сверлить отверстия под крепежные материалы, фитинги и фурнитуру. От точности и корректности выполненного отверстия зависит дальнейший вид мебели, ее презентабельность и продаваемость;
  • строительство. При проведении строительных и ремонтных работ зачастую приходится сверлить стены, трубные и иные поверхности. Не имея шаблонов, это делать очень сложно, а исправление последующих ошибок заберет кучу времени. Благодаря шаблонам все высверливаемые отверстия будут иметь нужную форму, и находится под нужным наклоном;
  • машиностроение. Работать без шаблонов здесь тоже достаточно сложно, так как все заготовки и детали проходят стандартизацию, то есть они все должны иметь одинаковые размеры, одинаковое положение каких-то частей, в том числе отверстий;
  • серийное производство. Штамповое производство также требует унификации некоторых компонентов. Шаблоны упрощают задачи в этом плане. Можно быть уверенным, что все высверливаемые отверстия будут иметь одинаковые размеры и одинаковый наклон, или будут прямо перпендикулярно относительно поверхности;
  • домашнее хозяйство. Дома часто приходится что-то ремонтировать, поэтому возникает такая необходимость, как высверлить отверстия в стенах, деталях или каких-то заготовках, где особая точность отверстий является весьма критичной.

В наше время кондукторы выпускаются как универсальные, так и специализированные под конкретные области производства работ. Цена некоторых невелика, поэтому нет необходимости изготавливать такие средства самостоятельно.

Что такое направляющая для дрели, как сделать вертикальный держатель

Чтобы получить отверстие с минимумом заусенцев и строго вертикальными стенками, требуется качественный инструмент, но результат зависит не от одного его и навыков работника. Облегчить процесс вертикального сверления поможет направляющая для дрели, жестко фиксирующая инструмент и меняющая его позицию исключительно в заданном диапазоне. Держатель дрели для вертикального сверления заметно расширит функционал, причем сделать это приспособление для дрели совсем несложно своими руками. Размещение инструмента на стойке, которая может быть поворотной, позволит превратить обыкновенную дрель в сверлильный станок, на котором выполняется широкий круг технологических операций.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
