Кондуктор для сверления отверстий. Задаём правильные координаты!

Опоры кондуктора

Немаловажной частью кондуктора является установочные опоры, дабы правильно зафиксировать будущее изделие относительно инструмента. Штыри бывают плоские, сферические, насечённые

Плоские прижимаются к обработанной поверхности материала, другие можно использовать для заготовок. Пластинки представлены нескольких видов:

Плиты в первую очередь необходимы для установки втулок. Подъёмные и подвесные размещаются, соответственно, сверху и снизу на кондукторе, крепясь втулками к материалу. Постоянные являются частью кондукторов, изготавливаются заранее в корпусе, свариваются или же надежно закрепляются винтами. Поворачиваемые могут перемещаться по отдельной от кондуктора оси внутри него, а съёмные каждый раз закрепляются в зависимости от изготавливаемой детали.

Конструкционные особенности и назначение инструмента

Планка с набором отверстий позволяет пользоваться сверлом с максимальной точностью. Гильзы кондуктора играют роль направляющих. Они же определяют диаметр сверла.

Чаще всего приспособление имеет прямоугольную форму. Шаблоны размещают линейно, с постепенным увеличением шага отверстий.

Основное различие заключается в расположении оси сверления. Существует два вида кондукторов:

1. Отверстие направлено перпендикулярно рабочей плоскости.
2. Ось сверления расположена под острым или тупым углом к поверхности.

1. Машиностроение. Устройство используют в процессе сборки механизмов и оборудования, к конструкции которых предъявляют повышенные требования к точности. Сборочное производство не может обойтись без кондукторов, которые давно заняли место в качестве одной из разновидностей станочных приспособлений. Некоторые модели позволяют выполнять сверление нескольких отверстий одновременно, что повышает производительность работ.
2. Строительство. Кондукторы активно используются для сверления отверстий в элементах металлоконструкций. Кроме того, оборудование применяют для обработки труб. Особенности конструкции позволяют выдержать необходимый угол в процессе проведения работ.
3. Деревообработка. Современное сборочное производство мебельной продукции не обходится без кондукторов. С их помощью выполняют отверстия под крепежные элементы. Стружечные плиты, которые являются основным материалом изготовления, не терпят неаккуратного обращения: сверление под неправильным углом может привести к выбраковке элемента ввиду нарушения сопряжения.

Это далеко не весь перечень отраслей промышленности, в которых точное сверление является востребованным. Любое серийное производство требует унификации основных элементов. Использование шаблонов позволяет выдержать точный диаметр и угол наклона отверстий.

В быту кондукторы используют в процессе проведения ремонтных работ. Многие процедуры требуют высверливания отверстий. Прибор пригодится там, где к точности предъявляют повышенные требования.

Как сделать кондуктор своими руками

Так как разновидностей кондукторов много, поэтому будем рассматривать оригинальную конструкцию и аналог соответственно. И так начнем.

Кондуктор для перпендикулярного сверления

Его главное назначение получение отверстий в толстых заготовках, под углом 90. По сути — это набор втулок объединенных в одном корпусе. Обычно это накладные кондуктора, которые широко применяются при сборке мебели.

Стоит приложить устройство к поверхности и можно приступать сразу к сверлению, без кернения. Есть один минус, приспособление следует крепко держать, а особенно в начале работы. Потому что от вибрации, приспособление может сместиться.

Данного типа кондукторы, можно сделать своими руками.

1. В качестве основы можно использовать деревянный брусок, кусок текстолита, арматуру с квадратным сечением 10х10 мм.
2. Поверхность хорошо обрабатываем, зачищаем и приступаем к разметке.
3. Следует учесть то, что центр отверстий должен располагаться в 8 мм. от края заготовки. Это связанно с тем что 8 мм. это половина толщины листа ДСП.
4. Согласно стандартам между центрами отверстий должно быть ровно 32 мм.
5. После этого в этих центрах делаем отверстия диаметром 5 мм.

Самодельный кондуктор можно использовать, но для более удобного применения следует сконструировать упор, для этого используют металл шириной 23-25 мм. и толщиной 1 мм., после чего лист сгибают под углом 90 и крепят к кондуктору. Также в основание кондуктора, можно вставлять втулки разных диаметров.

Кондуктор для труб и цилиндрических заготовок

Все знают, что сделать отверстие в покатой поверхности проблематично, конец сверла постоянно соскакивает. Данный вид кондукторов, фиксируется в заданном положении и позволяет работать с высокой точностью.

Такой вид кондукторов, можно сделать быстро и самостоятельно.

1. Для этого нам понадобится брусок из твердых пород дерева, распущенный по диагонали. И кусок фанеры крепим к краю бруска с помощью саморезов.
2. Потом делаем отверстия нужного диаметра в деревянном бруске.

Вот и все кондуктор готов к работе. Для того чтобы отверстия меньше разбивались, их можно усилить металлическими гильзами, которые выполняются из круглых труб разного диаметра.

Кондуктор для сверления отверстий под углом

Данный вид сверления мало где применяется.

Подойдет, когда удержать дрель или шуроповерт под нужным углом практически невозможно.

Здесь следует отметить, что в изделиях из металла такой вид отверстий делается только фрезой. А что касается деревянных изделий, то существуют готовые решения в виде комплектов.

Применять данные кондукторы вы просто,  прижимаем заготовку плотно к основанию, выставляем заданную высоту и в итоге получаем ровные и красивые косые отверстия под углом. Да если нам нужно не сквозное отверстие, то незабываем на само сверло надеть кольцо-упор.

Своими силами данный вид устройства изготовить сложно и проблематично. Есть достаточно простые способы и варианты, но они не отличаются точностью. Так, например, на подготовленную наклонную поверхность кладется дрель и сверлится под полученным углом наша заготовка, как мы понимаем точность очень сильно страдает.

Кондуктор для сверления отверстий под шканты

Их основное предназначение соблюсти соосьность отверстий, в последующем в которые будут установлены шканты. То есть когда вы прикладываете, кондуктор к обеим сторонам изделия, вы получаете идеальный стык.

Как вы понимаете, данный вид кондукторов можно сделать самостоятельно. Если у вас поток заготовок с одинаковой геометрии, вам удобно будет использовать накладной шаблон. В качестве шаблона желательно использовать оргалит или другой прозрачный материал (пластик).

Наносим разметку и высверливаем отверстия. Желательно в отверстия забить трубки из латуни или меди, чтобы сверло не разбивало калибровочное отверстие.

Универсальное приспособление

Когда вы используете заготовки различных форм и размеров, то вам потребуется универсальное приспособление. Самое интересное, что данное приспособление можно сделать из подручных материалов.

1. Для этого нам понадобится фанера, толщиной около 15 мм.
2. Делаем три одинаковые заготовки.
3. По краям делаем отверстия, в которые устанавливают шканты в качестве ножек.
4. Делаем одно отверстие посередине, которое армируем металлической трубкой.
5. Делаем три металлических планки с симметрично расположенными отверстиями, они будут выполнять функцию плеча. Эти плечи отвечают за линейность отверстий будущего кондуктора.
6. В заготовках из фанеры делаем пропилы и устанавливаем металлические плечи, все закрепляем. Наш универсальный самоцентрирующийся кондуктор готов.

Для сверловки труб и деталей цилиндрической формы

В современной мебели используются не только ДСП, ДВП, МДФ и дерево. В качестве дополнительных элементов могут применяться стальные трубы различного диаметра. Покрытые хромом или из нержавеющей стали, они отлично дополняют общий мебельный ансамбль.

Очень сложно просверлить сферическую поверхность — сверло так и норовит соскользнуть в сторону. Да и разметить не так-то просто, когда отверстий много и они располагаются в несколько рядов.

Для того чтобы из трубы не получился пресловутый дуршлаг, а правильная деталь с точно выполненными отверстиями, понадобится кондуктор — это идеальное решение в создавшейся ситуации.

Есть кондукторы стальные, выполненные в виде регулируемой струбцины. Эта особенность конструкции позволяет зажимать в них трубы разного диаметра и сверлить в них отверстия с высокой точностью.

Не имея возможности изготовить такое приспособление, можно использовать бросовые материалы, сделав ещё более простое устройство, используя брусок и полоску фанеры. Так, брусок, разрезанный вдоль по диагонали на циркулярной пиле, можно прибить гвоздями или прикрутить саморезами под углом в 90° к фанере. Полученное устройство накладывается сверху на трубу, а полоска фанеры, упираясь в стол или верстак, не даёт нарушиться заданному углу. Заблаговременно просверлённые в бруске отверстия нужного диаметра размещены с учётом необходимых расстояний между будущими отверстиями, что позволит быстро и точно просверлить трубу точно по чертежам.

Области применения различных кондукторов

Приспособления для выполнения отверстий находят широкое применение во многих отраслях промышленности. И в первую очередь – в строительстве.

Производство мебели

Во время самостоятельной сборки мебели порой возникает необходимость в высверливании дополнительных отверстий. Эта операция требует точности и аккуратности и легко выполняется на специальном оборудовании. Но сверлильный станок имеется далеко не у каждого. Вот для таких целей очень удобным является применение кондуктора, который значительно упростит и ускорит процедуру сборки. При этом позволит сделать все точно и аккуратно.

На сегодняшний день на рынке строительных материалов имеется большой ассортимент фурнитуры и различных крепежных изделий. Но это не уменьшает значимость шкантов, которые по-прежнему широко применяются при сборке мебели.

Однако этот крепежный элемент требует точности установки, которая напрямую зависит от правильности выполнения отверстий в сопрягаемых деталях. В противном случае их смещение относительно друг друга – неминуемо. Избежать же такой неприятности достаточно просто. Нужно лишь воспользоваться для сверления отверстий под круглые шканты заводским или изготовленным самостоятельно кондуктором.

Отверстия в трубах

Выполнение отверстий в трубах и других поверхностях цилиндрической формы всегда сопровождается определенной сложностью. Связано это с тем, что обычно сверло имеет свойство соскальзывать, уходить в сторону на криволинейной поверхности, искажая при этом форму отверстия.

Упростить задачу и избежать подобных дефектов можно с помощью универсального кондуктора.

С помощью специального оборудования легко выдерживать перпендикулярность отверстий, выполнять их строго по центру и точно на определенном расстоянии.

Это интересно: Конус Морзе — размеры, габариты, характеристики, назначение

Виды кондукторов для сверла

Существует несколько способов классификации рассматриваемых приспособлений. Как правило, их делят, отталкиваясь от конструктивных особенностей:

1. Накладные. Самая простая модель, название раскрывает принцип работы механизма. Она представляет собой кондуктор для перпендикулярного сверления. Его прикладывают к рабочей поверхности и крепят с помощью специальных зажимов. Бюджетные модели необходимо удерживать вручную. Чаще всего используется в мебельной отрасли для сверления заготовок листового типа: досок, ДСП и OSB-плит.
2. Поворотные. Используются для обработки изделий цилиндрической формы. Ось поворота может занимать вертикальное, горизонтальное или наклонное положение относительно рабочей плоскости. Направляющие втулки определяют направление сверления.
3. Универсальные. Самый популярный тип конструкции. Такие приспособления особенно востребованы на сборочных производственных линиях и других объектах, где обрабатывают различные типы поверхностей. Универсальные кондукторы позволяют быстро настроить параметры обработки под существующие условия.
4. Опрокидываемые. Используют для обработки детали в нескольких плоскостях. Наиболее распространенная конструкция представляет собой приспособления для сверления в двух взаимно перпендикулярных плоскостях.
5. Скользящие. Такие кондукторы не имеют механизма крепления к рабочей плоскости. Их применяют для выделывания нескольких отверстий с одинаковыми параметрами. Ввиду того что удерживать в процессе работы, а также перемещать по плоскости приходится вручную, обращение с инструментом требует сноровки. По этой причине конструкция не получила широкого распространения и используется преимущественно профессионалами.
6. Закрепляемые. В отличие от скользящих кондукторов данный тип имеет механизм фиксации. Это облегчает работу мастера, однако ограничивает простор действий. Это создает определенные неудобства при обработке заготовок на сверлильных станках с одним шпинделем.

Разновидности кондукторов для сверления

Существует множество видов кондукторов, которые технически различаются по области применения и способу изготовления. Для производства некоторых требуется специальная техника, другие же вполне просты в создании. В соответствии с этим происходит разделение на следующие модели:

• накладные;
• поворотные;
• скользящие;
• опрокидывающиеся;
• универсальные.

Накладные чаще просто кладут наверх или прикладывают сбоку, прижимая рукой или зажимом. Поворотные используются в первую очередь для неровных поверхностей, труб: они имеют особую конструкцию и три оси направления. Скользящие имеют несколько планок для отверстий различных диаметров, они не закрепляются на самом материале, а свободно перемещаются по нему мастером.

Для простоты и удобства применяются перенастраиваемые кондукторы или опрокидывающиеся, позволяющие сверлить одновременно в двух и более плоскостях. К примеру, для резьбы в перпендикулярных плоскостях одну часть кондуктора прикрепляют втулками или болтами, таким образом, чтобы плоскость, которую сверлят, при кантовке оставалась неподвижной.

Универсальные, они же складчатые кондукторы, используются всё чаще для серийного, промышленного производства, особенно если дело касается мелких деталей. Их преимуществом является настраиваемость, быстродействие пневматических и ручных зажимов, позволяющих максимально быстро обработать большее число изделий. В том числе их же используют для создания втулок.

Начинаем с простого: монолитная улитка

Что такое работа мастера, и чем она отличается от остальных работ? Мастер делает любую, даже самую простую работу с чувством, толком и… удовольствием. Какое может быть удовольствие при самостоятельном производстве примитивного станка?

А вот какое – четко структурированные запланированные этапы работы:

• Чертеж с продуманными размерами, который можно нанести на бумагу, а можно прямо на основание кондуктора. Все размеры должны быть точно соблюдены, вплоть до соответствия толщина металлической полосы толщине контура формы на чертеже. Кстати, минимальная толщина должна быть не менее 3-х мм. Расстояние между витками также должно быть достаточным, чтобы между ними вмещался пруток для деформации. Если, скажем, размер вашего прутка 10 мм, то самым оптимальным будет расстояние между витками 12 – 13 мм.
• Основание станка должно быть достаточно массивным, вырезать его нужно из стали толщиной не меньше 4-х мм. Форму лучше делать круглую, диаметр круга должен быть больше диаметра улитки. Чаще всего размер основания делают около 70-ти мм.
• Для изготовления завитка металлическая полоса должна быть немного тоньше, чем для основания: достаточно будет 3-х мм. Если есть возможность, заготовку нужно прокалить, чтобы она лучше деформировалась и поддавалась обработке.
• Форму завитка из стальной полосы нужно приварить к основанию, которое, в свою очередь, крепко зафиксировать на станине. Не забывайте, что ваш станок должен будет выдерживать очень серьезные нагрузки, поэтому не жалейте сил и времени на максимальную прочность и массивность всех его элементов и, самое главное, крепости их соединения. Для этого, например, шаблон можно дополнительно зафиксировать на станине тисами. Тисы будут захватывать отрезок бруса, который нужно приварить к обратной стороне основания.

Помощник в сборке – кондуктор для сверления отверстий

Здравствуйте дорогие друзья.

Сегодня мы с вами рассмотрим кондуктор с помощью которого можно легко и быстро сверлить необходимые отверстия.

Пару слов для начала:

Сборка мебели, начинается с разметки деталей, в которых потом необходимо сделать отверстия под крепеж (для соединения их друг с другом).

Наверное, я не ошибусь, если скажу, что около половины всего времени, которое затрачивается на сборку мебели, уходит на разметку деталей и их засверловку.

Естественно, от разметки, например, направляющих под выдвижные ящики, никуда не уйти. Все размеры под такую разметку рассчитываются индивидуально и вручную.

А вот разметка и засверловка деталей для их соединения друг с другом – другое дело.

Обычно, все они размечаются и сверлятся одинаково. А раз так – то этот процесс можно упростить, и «автоматизировать».

И упростить этот процесс может кондуктор.

Это специальное приспособление, сделанное для шаблонного сверления отверстий.

Такие шаблоны могут быть разными.

Они могут быть примитивными, сделанными из подручных материалов «на скорую руку».

Свою функцию они, конечно, выполняют, но точность сверления у них довольно низкая, а со временем (в процессе) работы, как правило, падает «до нуля». В таком случае, такой шаблон нужно перенастраивать заново.

Они могут быть изготовлены из металла на высокоточном оборудовании. Такие шаблоны удовлетворят запросы любых сборщиков корпусной мебели.

Их изготавливают только из металла.

Есть варианты, когда их можно сделать, например, из оргстекла. В этом случае, в качестве втулок, используют обычные подшипники.

Но кондуктора из неметаллов не очень надежны, так как при работе, они нагреваются, и деформируются (причем, в непредсказуемом направлении).

Более надежные шаблоны – из металла. Но нужно учесть, что сделать точные отверстия под сверло в нескольких плоскостях, можно только на высокоточном оборудовании (ЧПУ).

По этому, их сделать самостоятельно под силу далеко не всем.

Так же стоит добавить, что во все кондуктора (в местах отверстий под сверло) ставятся втулки, так как обычные отверстия быстро «разбиваются», и шаблон теряет точность.

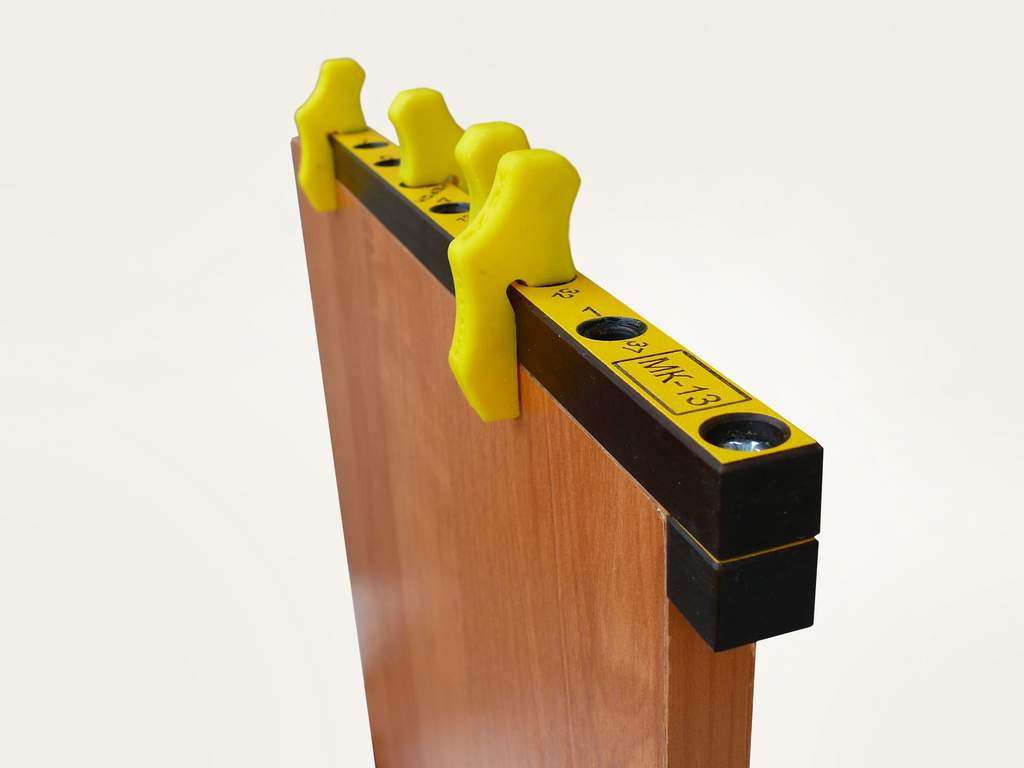

На рисунке ниже, показан кондуктор под конфирматы:

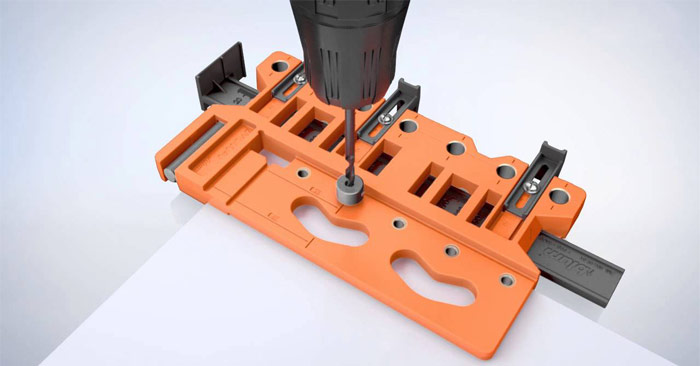

А на следующем рисунке – под минификсы:

Вывод очевиден: Для экономии времени и организации комфортной работы, любому мебельщику не мешает иметь шаблон.

На этом все, до скорого.

Кондуктор для сверления отверстий своими руками

Принципиально такая оснастка состоит из следующих деталей:

1. Углового корпусного элемента, накладываемого на поверхности изделий, которые впоследствии будут соединяться между собой шкантами, нагелями или конфирматами.
2. Направляющих втулок, куда входит сверло.
3. Зажимных/фиксирующих устройств, которые располагаются у торцевых частей кондуктора.

Для кондуктора, который предполагается изготавливать своими руками, важно спроектировать приспособление под наиболее часто встречающиеся у домашнего мастера варианты креплений. Если требуется универсальный кондуктор (для мебельщиков), то лучше растратиться на промышленный вариант оснастки, которая отличается повышенной точностью фиксации деталей, и имеет более качественное исполнение

Тем более что, производители в комплект к кондуктору часто предлагают шаблоны, упоры и прочие полезные мелочи. Цена мебельного кондуктора промышленного производства составляет от 500 до 1200 руб., что определяется его функциональными возможностями – длиной и количеством направляющих отверстий.

Проектировать мебельный кондуктор для сверления отверстий начнём с выбора уголка. Больше возможностей для изделия, где уголок будет неравнополочным, причём с максимально возможной толщиной полки. Согласно сортаменту ГОСТ 8510 «Уголки стальные неравнополочные» минимально допустимыми габаритами обладает уголок L63×40×8: при толщине полки в 8 мм, там можно разместить направляющую втулку с наружным диаметром до 6 мм. Внутреннее отверстие под сверло, таким образом, может быть не более 3,5…4 мм, но этого вполне достаточно для большинства вариантов получаемых отверстий. В крайнем случае, их можно рассверлить, уже не пользуясь приспособлением, особенно, если отверстие – достаточно глубокое.

Следующий этап – конструирование направляющей втулки. Её можно подобрать из любой нержавеющей трубы ГОСТ 9941 (бесшовные) или ГОСТ 9940 (цельносварной). Рекомендуется вначале подобрать трубу по диаметру внутреннего отверстия. Труба 6×1 позволит получить внутреннее отверстие под сверло диаметром до 3,6…3,7 мм, а труба 6×1.5 – под сверло до 2,7 мм (двухсторонний зазор принимается с учётом теплового расширения материала). Длина втулки должна быть не меньше, чем удвоенная высота отверстия, выполненного в уголке. Посадка каждой втулки в отверстие должна быть выполнена с натягом или переходной. Наиболее целесообразной является посадка по системе вала, когда за основу принимают уже известный наружный диаметр втулки, и под него сверлят отверстие в уголке. Лучше использовать посадку с небольшим натягом, например, h9/Р10.

Бывает, что кондуктор необходимо рассчитать под сверление глубокого отверстия. В таких случаях втулка должна быть ступенчатой (с буртиком). Необходимыми точностью и размерами обладают втулки для станочных приспособлений по ГОСТ 12214, внутреннее отверстие в которых имеет постоянное значение диаметра по всей высоте втулки.

Количество отверстий, и особенно – расстояние между ними выбирают под конкретные потребности пользователя.

При выборе способа крепления кондуктора выбирают один из следующих вариантов:

Пружинный упор, который будет прижимать поверхность кондуктора к детали за счёт сил упругости материала. В качестве такого упора подойдёт любая плоская пружина с нужным усилием прижима; Фиксирование с помощью саморезов, которые ввинчиваются в материал детали, и удерживают кондуктор от смещения силами трения. Такой вариант удобен тем, что получившиеся намётки можно далее использовать в качестве дополнительных элементов центрирования будущего отверстия

В случае ДСП такой вариант следует использовать с осторожностью; Внешние струбцины, под которые стоит подложить прокладки из рифлёной резины. В этом случае вес кондуктора увеличится, а податливость резины может нарушить перпендикулярность оси кондукторных втулок

Поэтому, используя такой способ крепления, вначале вводят сверло во втулку, намечают отверстие, и только после этого используют зажим струбцинами.

Процесс самостоятельного изготовления кондукторов для сверления

Большинство профессиональных мастеров предпочитает производить мебельный кондуктор для сверления отверстий своими руками, экономя немалые денежные средства на покупку заводского прибора. Для создания устройства, специалисту потребуется:

• электродрель;
• слесарный набор;
• болгарка по металлу;
• оборудование для сварочных работ;
• материал, который понадобится для изготовления прибора (арматурный прут, втулки и др.).

При наличии материала для запланированного мебельного устройства, начинается рабочий процесс.

Чертеж самодельного кондуктора для высверливания отверстий под конфирматы

Чтобы смастерить мебельный кондуктор своими руками, предварительно подготавливаются точные, скрупулезно продуманные чертежи желаемого инструмента с нужными размерами. Правильно сделать эскиз поможет шаблон кондуктора, образец которого есть в интернете либо у мастеров, занимающихся ремонтом мебели. Изготавливая шаблон инструмента, стоит перепроверять несколько раз точность разметки, чтобы изделие получилось качественным.

При изготовлении кондуктора потребуется идеально точное сверление направляющих отверстий и закалка готового приспособления

Подготовив шаблон инструмента для выполнения отверстий, выполняются следующие действия.

1. Болгаркой либо ножовкой по металлу нарезается арматурный прут на части.

   Берем арматуру квадратного сечения, отрезаем кусок необходимой длины и зачищаем его при помощи наждачной бумаги, делаем шаблонные отверстия

2. Сверлятся отверстия на 8 миллиметров от края инструмента, ориентируясь на расположение центральной части плиты, в которой формируется отверстие.
3. Выполняется расстояние равное 32 мм между разметками под сверло, диаметр отверстий составляет 5 мм.
4. Для удобства использования самодельного устройства, добавляется упор. Чтобы его сделать понадобится одно миллиметровая пластина из металла, шириной 25 мм, сгибающаяся под прямым углом. Готовая деталь устанавливается на изготавливаемое приспособление.

   Для изготовления упора используется металлическая пластина, которая сгибается под углом 90 градусов и вместе с куском заготовленной арматуры закрепляется в струбцине

5. Элементы конструкции фиксируются струбциной и соединяются крепежными деталями.

Нарезаем резьбу и соединяем две детали в одну конструкцию

При создании прибора для отверстий устанавливаются металлические втулки, что делает приспособление надежным. Стальные втулки могут быть в автомобильных мастерских.

Готовый кондуктор с поворотными упорами

Купив либо создав кондуктор для мебели своими руками, высококвалифицированные специалисты увеличивают скорость и точность сверлений при сборке мебельной продукции, освобождая таким образом время для других важных мероприятий. С кондукторным устройством мастера работают качественно и быстро.
