Класс прочности болтов по ГОСТ

Покрытия крепежных изделий по ГОСТ 9.306

Для обеспечения коррозионной стойкости резьбовых изделий и придания им товарного вида применяют покрытия, приведенные в таблице.

Вид покрытия	Обозначение покрытия
По ГОСТ 9.306	цифровое
Цинковое, хроматированное	Ц.хр	01
Кадмиевое, хроматированное	Кд.хр	02
Многослойное: медь-никель	М.Н	03
Многослойное: медь-никель-хром	М.Н.Х.б	04
Окисное, пропитанное маслом	Хим.Окс.прм	05
Фосфатное, пропитанное маслом	Хим.Фос.прм	06
Оловянное	О	07
Медное	М	08
Цинковое	Ц	09
Окисное, наполненное хроматами	Ан.Окс.нхр	10
Окисное из кислых растворов	Хим.пас	11
Серебряное	Ср	12
Никелевое	Н	13

Основные требования по ГОСТу

• На детали должны полностью отсутствовать следы коррозии металла, крупные дефекты и трещины. Присутствие последних означает, что изделие не соответствует стандарту качества.
• Допускаются штамповочные трещины на поверхности детали при условии, что длина трещины меньше диаметра болта, а ширина и глубина не больше 4 % диаметра болта. В противном случае изделие не может соответствовать государственному стандарту качества, и его следует выбраковывать.
• По ГОСТу на болте могут быть раскатные пузыри, но их размер не может быть больше 3 % от диаметра изделия.
• Болт, имеющий рваные повреждения, которые заходят на резьбу или опорную часть, тоже выбраковывается.
• Согласно стандарту качества, изделия, имеющие дефекты на торце головки, могут быть пригодными при условии, что дефект не превышает размера окружности выше предельного значения.
• Допускается незначительное точечное изменение цвета сплава в виде рябизны.

Виды резьбового крепления

Для выполнения резьбового соединения нужны как минимум две детали, одна из которых имеет наружную, а другая – внутреннюю резьбу. Существует несколько конструкционных разновидностей резьбы.

В соединяемых деталях сверлятся сквозные отверстия, после чего вовнутрь вставляется болт, который затягивается с другой стороны гайкой.

В таком типе соединения роль гайки выполняет сама деталь, в которой предварительно высверливается отверстие, затем наносится резьба, после чего с помощью болта или винта крепится другая деталь. Если применять саморезы, то сверлить предварительное отверстие не обязательно, поскольку деталь при закручивании сама автоматически делает резьбу.

С помощью шпилек

Один конец такой шпильки вворачивается в узловую деталь, а на второй специальным образом накручивается подходящая гайка.

Шпилька с ввинчиваемым концом

Классы прочности болтов и маркировка – таблица

Класс прочности болта – технико-эксплуатационная характеристика, которая отражает предельную нагрузку на металлоизделие при скреплении деталей, показывает устойчивость к деформациям, ударам и разрыву.

Классы прочности отражают предельную нагрузку при скреплении деталей.

По ГОСТу 1759.4-87 (ISO 898.1-78) метизы подразделяются на 11 групп: 3.6; 4.6; 4,8; 5.6; 5.8; 6.6; 6.8; 8.8; 9.8; 10.9; 12.9.

Чем выше значение, тем большее усилие способен выдержать крепеж, тем он прочнее и выносливее.

Механические свойства крепежей в зависимости от показателя прочности представлены ниже в таблице:

Класс прочности	Номинальное временное сопротивление, Н/мм²	Твердость по Виккерсу (min/max), HV	Предел текучести (min/max), МПа
3.6	300	95/250	180/190
4.6	400	120/250	240
4.8	400	130/250	320/340
5.6	500	155/250	300
5.8	500	160/250	400/420
6.6	600	190/250	360/480
6.8	600	190/250	640
8.8	800	250/335	640/660
9.8	900	290/360	720
10.9	1000	320/380	900/940
12.9	1200	385/435	1080/1100

Что наносится на шапку болта

На стандартном болте, сделанном по ГОСТ 7798-70, есть маркировка.

В нее входят:

1. Класс прочности. Определяет степень нагрузки и сферу применения.
2. Клеймо завода-изготовителя. Позволяет идентифицировать компанию, занимающуюся производством метизов.
3. Стрелка. Указывает на левостороннюю резьбу.

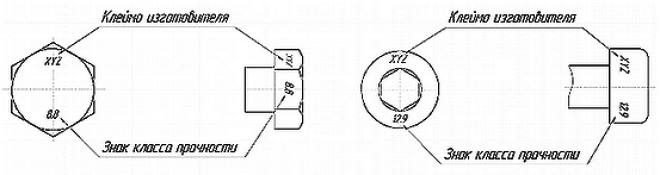

Стандартное расположение маркировки на болтах

Обозначения наносят на верхнюю часть головки. Они бывают выпуклыми и углубленными. Геометрию определяет производитель.

На болтах и винтах диаметром более 6 мм маркировка обязательна. На крепежах меньших размеров номер не ставят.

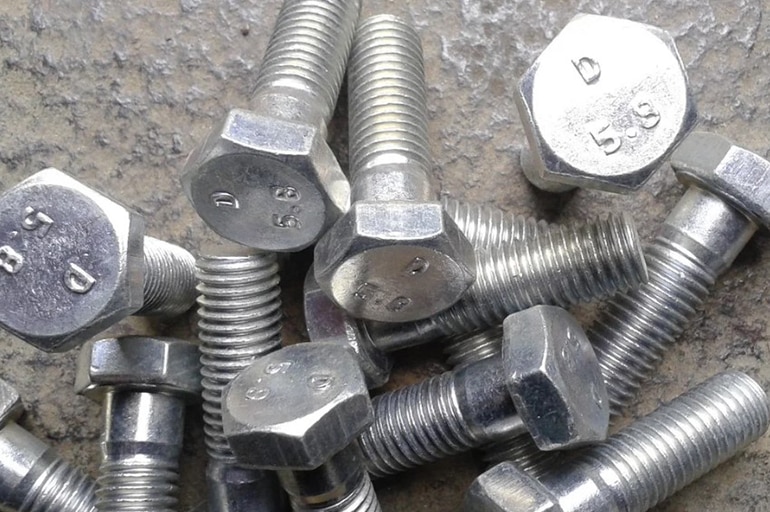

На стандартном болте есть маркировка с классом прочности.

На деталях малого размера или нестандартной формы применяют символы из циферблатной системы.

Расшифровка знаков на болтах из нержавеющего металла:

1. Обозначение марки аустенитной стали:
   • А2 – устойчивость к воздействию воды;
   • А4 – стойкость к солям, щелочам, кислотам.
2. Граница прочности – 50, 60, 80, что соответствует 500, 600, 800 МПа и классам 5.6(8), 6.6(8), 8.8.

Возможно заводское клеймо.

Изделия из мартенситного сплава маркируют аналогично углеродистым, при этом цифры внизу подчеркнуты. Стандартом разрешено не ставить точку в обозначении.

В БВП знаки указывают согласно ГОСТ 52644-2006.

В качестве примера: D 11.14 8.8 S ХЛ, где:

• D – идентификатор производителя;
• 11.14 – номер плавки;
• 8.8 – граница прочности;
• S – болт с 6-гранной увеличенной шляпкой;
• «ХЛ» – климатическое исполнение (холодный регион).

Изделия из мартенситного сплава имеют заводское клеймо.

Условные обозначения на шпильки наносят, если диаметр резьбы превышает 12 мм.

Требования по ГОСТу

Метизы должны соответствовать прописанным в ГОСТах размерам, механическим свойствам, классу точности, нормам качества, не иметь крупных дефектов и следов коррозии.

На чертежах и в спецификациях инженеры отмечают болты строго по стандарту.

Примеры обозначения прочности крепежа из нержавейки:

А2-50

– мягкая сталь с пределом прочности на разрыв минимум 500 Н/мм² (500МПа).

А2-70

– холоднодеформированная сталь с пределом прочности на разрыв минимум 700 Н/мм² (700МПа).

А4-80

– высокопрочный сплав с пределом прочности на разрыв минимум 800 Н/мм² (800МПа).

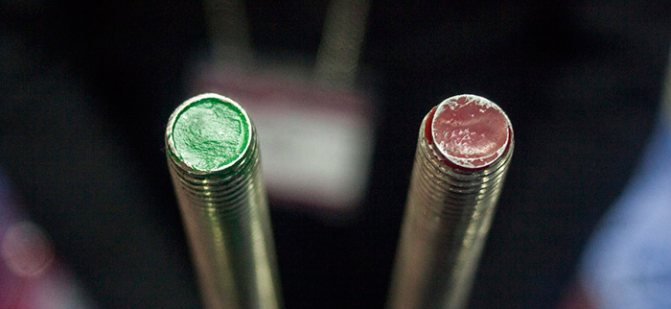

Маркировка наносится на головку болтов (винтов) рядом с клеймом изготовителя, а шпильки маркируются на гладкой части или на торце, если шпилька полнорезьбовая. Иногда на торец шпильки наносится цветовая кодировка марки сплава (для А2 – зеленая, для А4 – красная). Если маркировка класса прочности отсутствует, то в расчет принимается среднее значение – 70.

Для сравнения механических свойств болтов из нержавеющей и углеродистой стали обратимся к таблице:Углеродистые

Аустенитные А2, А4
Класс прочности	5.6	6.8	8.8	10.9	50	70	80
Предел прочности, Н/мм²	500	600	800	1040	500	700	800
Предел текучести, Н/мм²	300	480	640	940	210	450	600

Из таблицы видно, что при близких значениях временного сопротивления, предел текучести у аустенитных сплавов меньше, поэтому они больше подвержены пластической деформации. Это свойство позволяет болтам или шпилькам не ломаться при превышении допустимого момента затяжки или при боковых изгибающих нагрузках. В худшем случае превышение усилия может привести к срыву резьбы. В то время как углеродистые стали более хрупкие и запредельные нагрузки могут привести к излому резьбового крепежа.

Основные типы болтов

В соответствии с ГОСТ 27017-86 «Изделия крепежные. Термины и определения» болтом называется крепежное изделие в форме стержня с наружной резьбой на одном конце, с головкой на другом, образующее соединение при помощи гайки или резьбового отверстия в одном из соединяемых изделий. Отметим, что похожее определение в стандарте получает и винт: крепежное изделие для образования соединения или фиксации, выполненное в форме стержня с наружной резьбой на одном конце и конструктивным элементом для передачи крутящего момента на другом.

Полной ясности в вопросе, чем отличается болт от винта, нет до сих пор. Например, иногда признаком болта считают неполную резьбу, хотя существуют болты и с полной резьбой. Если резьба выполнена не по всей длине болта, то диаметр гладкой части стержня примерно такой же, как и диаметр резьбы, измеренный на вершинах ее витков. Но бывают и исключения.

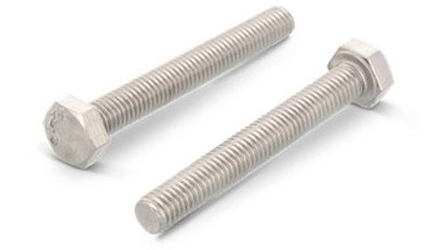

Иногда говорят, что болт должен обязательно иметь шестигранную головку. Но, в то же время, болтами называют изделия с полукруглой и потайной головкой. Рассмотрим наиболее популярные варианты болтов, имеющиеся в ассортименте ЦКИ.

Шестигранная головка производится в нескольких модификациях: основная, с опорным выступом, с буртом, с фланцем.



Болты с шестигранной головкой и основной резьбой разделяют на  болты с полной (DIN 933) и неполной резьбой (DIN 931) и мелким и сверхмелким шагом резьбы (DIN 960 и DIN 961).

Отдельно могут быть выделены болты с шестигранной головкой с увеличенным размером под ключ для высоконагруженных предварительно напряженных резьбовых соединений стальных конструкций DIN 6914.

Болты с уменьшенным размером под ключ отличаются разнообразием исполнений.

Наряду с шестигранными головками болты могут иметь полукруглую головку:

низкую с квадратным подголовком (DIN 603)                                              с усом (DIN 607)

     И потайную головку:

 с усом (DIN 604)                      с высоким и низким квадратным подголовком (DIN 608)

К таким болтам устойчиво применяется определение «мебельный». Отчасти это объясняется тем, что некоторые из них широко применяются при производстве мебели. При этом усы и подголовки препятствуют проворачиванию изделия при сборке.
Примерами болтов называемых по назначению являются «откидной» и «приварной».
У откидного болта DIN 444 вместо привычной головки расположена втулка со сквозным отверстием – её еще называют кольцом. Как  правило, втулка сидит на оси и болт вращается вокруг нее. Толщина кольца и длина резьбы в конструкции могут варьироваться.

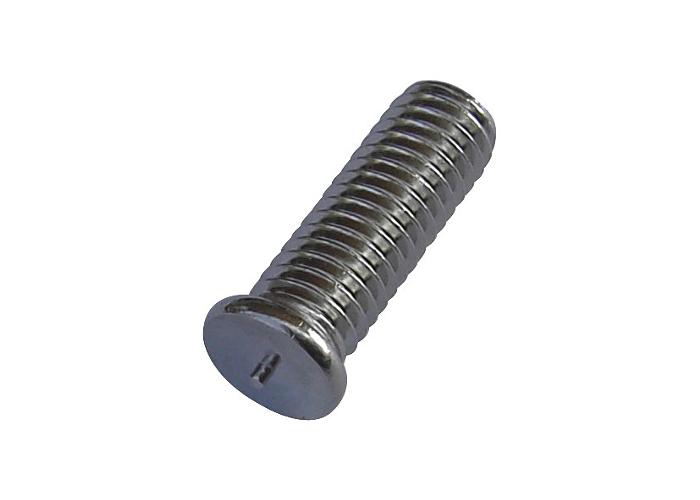

Приварной болт вообще мало похож на болт. На месте головы у него расположен маленький цилиндрический выступ. Часто это изделие называют ещё шпилька приварная.

Именно он обеспечивает стыковую сварку болта и основания. Вместо цилиндра с резьбой привариваться могут и другие внешние элементы.
Под формальное наименование «болт» попадают также болты анкерные и призонные.Анкерные болты предназначены для замуровывания в бетон. Их стержень имеет резьбу на одном конце –  том, который выходит наружу. Форма другого конца может быть разной.

Его задача –  обеспечить максимальное сопротивление вырыву анкера из основания. Поэтому второму концу придают расширяющуюся форму. При установке болта эта часть опускается в шурф и заливается бетоном.Призонный болт – это болт, диаметр гладкой части стержня которого обеспечивает его установку по посадке без зазора в точно обработанное отверстие. Для этого резьбовая часть исполняется заведомо меньшего диаметра.

«Призонный» болт  DIN 609  — это искаженное «прецизионный», то есть высокой точности. Также в качестве призонных применяются «Болты с шестигранной уменьшенной головкой класса точности А для отверстий из-под развертки. ГОСТ 7817-80».

Нюансы выбора крепежа

К выбору крепежа следует относиться с большой ответственностью. Это связано с тем, что показатель их прочности может существенно отличаться. Подбор проводится с учетом того, какая марка стали болтов обладает более подходящими эксплуатационными качествами. К ключевым моментам отнесем следующую информацию:

1. Тип применяемого материала при изготовлении.
2. Класс точности.
3. Применяемые методы термической и химической обработки.

Высокопрочные болты могут изготавливаться из различных металлов. Ключевыми моментами назовем:

1. В большинстве случаев применяются следующие металлы: 10КП, 20КП, сталь 10, сталь 20, 20Г2Р, 40Х. Эти металлы соответствуют всем установленным требованиям по физико-механическим качествам.
2. Для повышения эксплуатационных качеств может проводится термическая обработка. Для выполнения подобной операции применяются специальные электрические печи. За счет создания специальной защитной среды обеспечиваются требуемые эксплуатационные качества.
3. Углеродистые стали получили самое широкое распространение. Это связано с их относительно невысокой стоимостью, а также высокими эксплуатационными качествами.

Оцинкованые болты

Диаметр болтов также является важным критерием выбора. Диаметральные размеры могут варьироваться в достаточно большом диапазоне. С увеличением показателя площади поперечного сечения повышается прочностью и надежность соединения

Длина болтов считается важнейшим геометрическим показателем, который нужно учитывать.Применяемые материалы могут иметь самые различные характеристики К примеру, уделяется внимание тому, какова твердость болтов

Перед выбором наиболее подходящего крепежного элемента нужно учитывать особенности соединения деталей при применении этого крепежного материала:

1. Проведенные исследования указывают на то, что при правильном выборе класса прочности и момента затяжки можно обеспечить наиболее качественное соединение. Кроме этого, обеспечивается защита от самопроизвольного откручивания и длительный срок службы изделия.
2. Качественный крепеж выдерживает поперечные и осевые нагрузки. При изготовлении крепежа применяются специальные металлы и сплавы, которые хорошо противодействуют нагрузкам, воздействующим в любом направлении.
3. Существенно упрощается процесс монтажа и демонтажа. Стоит учитывать, что некоторые металлы могут окисляться, и через некоторое время пройти демонтаж конструкции будет сложно. Однако, упростить задачу можно при применении специального вещества.
4. Есть возможность получить разъемные соединения. Очень часто можно встретить ситуацию, когда для выполнения различных работ требуется провести разбор конструкции. Для проведения демонтажных работ требуются простые инструменты, на выполнение работы, как правило, уходит немного времени.
5. Существенно снижается стоимость получаемого изделия. Сварочное соединение обходится дорого, так как предусматривает использование специального сварочного аппарата.

Качество соединений можно существенно повысить при применении дополнительных различных элементов. К примеру, используются шайбы и контргайки, которые существенно повышают качество и надежность соединения.Однако, у резьбовых соединений есть и несколько существенных недостатков:

1. Концентрация напряжения в месте впадины профиля резьбы. Стоит учитывать, что применение специального металла позволяет существенно повысить надежность резьбовой поверхности.
2. Есть вероятность того, что гайка открутится при сильном механическом воздействии. Конечно, для исключения подобной вероятности могут применяться различные методы фиксации.

Кроме этого, выделяют несколько видов резьбового крепления. Примером можно назвать болтовое и винтовое соединение. Некоторые соединения могут проводиться при помощи шпилек. Выбор более подходящего крепежного элемента проводится с учетом того, какими качествами должно обладать изделие.

Классы прочности

В ГОСТ 1759.4-87 (ИСО 898/1-78) можно найти обозначение класса прочности болтов. Характеристика зависит от множества факторов, например, от стали, из которой выполнен болт, и от того, была ли термообработка материала. Приведем список классов прочности и их основные параметры.

Классы от 3.6 до 6.8

Материал: углеродистая сталь

Возможные добавки: нет

Термическая обработка: нет

Класс 8.8

Материал: углеродистая сталь

Возможные добавки: бор, марганец, хром

Термическая обработка: закалка и отпуск при температуре 425 °С

Класс 9.8

Материал: углеродистая сталь

Возможные добавки: бор, марганец, хром

Термическая обработка: закалка и отпуск при температуре 425 °С

Класс 10.9

Материал: углеродистая или легированная сталь

Возможные добавки: бор, марганец, хром

Термическая обработка: закалка и отпуск при температуре 340 или 425 °С

Класс 12.9

Материал: легированная сталь

Возможные добавки: нет

Термическая обработка: закалка и отпуск при температуре 380 °С

Чем легированная сталь отличается от углеродистой? Тем, что в ней содержится молибден, титан, вольфрам или другие добавки. Они улучшают эксплуатационные характеристики, увеличивают твердость, плотность и термостойкость материала.

Часто болты покрывают другим материалом для улучшения их свойств:

• цинком – для болтов, которые используются в промышленности, толщина покрытия доходит до 25 мкм;
• никелем – декоративное покрытие болтов для мебели, не влияет на прочность;
• фосфатами или оксидами – так можно создать защитный слой, который сделает крепеж более долговечным;
• цинк-ламельным покрытием – увеличивает срок службы болта вдвое.

и зачем она нужна? Это технологический процесс изменения структуры материала, в результате которого повышается предел выносливости стали, увеличивается прочность и износостойкость самого крепежа.

Обратите внимание! Классы прочности могут маркироваться как с точкой, например 3.6, так и без нее, например 36

Типы и виды анкеров и способы их крепления

Анкерное крепление по бетонным конструкциям бывают очень разнообразными, применять  единственную или множество влияющих сил – опора, молекулярное звено в стадии слипания, трение, излома, стягивания и т.д.

По предназначению виды анкерных болтов для бетон конструкций изготавливаются: рамковыми, потолочными, опорными и многофункциональными. По конфигурации – кривыми и прямыми, с монтажной или целостной системой. Вид анкера бывает волнистой или приглаженной.

По методу сборки болт фундаментный бывает  сквозного скрепления, вклинивания, вколачивания, ввертывания и т.п.

Значительный смысл содержит вещество, из которого произведен продукт. В случае стали, уровень крепости 6.8 и больше, обработанная средством против коррозии, тогда выдерживает она намного дольше. Латунь же не вынесет суровых отвесных напряжений.

Распорные

Распорный анкер строительного бетона довольно часто употребляются с гайками, в данном способе работает Fтр. Они похожи  на не очень большой стержень с нарезкой, колпачком в форме втулки и конуса.

Если крепежный элемент ввертывается в фундамент, он расходится и крепко удерживает элемент в бетонной глыбе.

Распорочные анкера, установленные в стены, в следующий раз применяться не смогут.

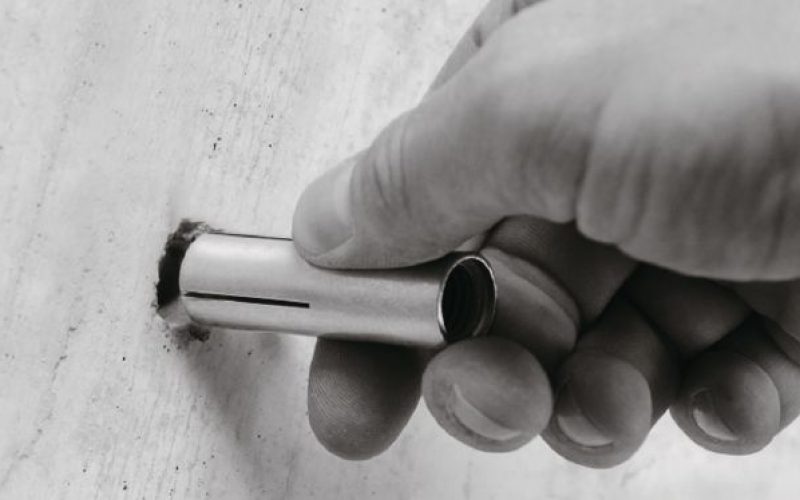

Распорочные анкеры так же являются гильзовыми и втулочными. Применяются для плотных оснований бетон-конструкций. Маленькая зона соприкосновения порой при малом калибре модели предоставляет вариант удерживать весомые перегрузки.

Анкерный болт с гайкой бывает электроцинкованным, горячецинкованным, и имеет кислотоупорное свойство. К этому причисляют винтообразные анкеры, выполненные из нержавеющей стали.

Забивные

Забивные анкеры подбирают для крепких бетонов.

Болт фундаментный монтируется с применением этого вида штырей – при сборке коробов, верхних воздухозаборников, размещении технического оснащения.

Предварительно перед забиванием скобы в каменную стену, буравят подходящую пробоину. Позже заколачивают металлоизделие, ободом разводят это, вворачивают стержень с резьбой требуемой протяженности. Подобный фундаментный болт, касаются стержень-нагель, верхний (на потолке) анкер.

Практично укреплять на них подвесы, опоры, потолки Армстронг. Обычно крепежный элемент используют в роли охраннопожарного либо против вандализма, так как штырь постоянный и снят его нельзя.

Рамные

Применяются для разъединения проемов, где ставиться оконные и дверные коробки. Пиноль сделана с разрезом по длине, незначительная рассоединяющая муфта в ходе стягивания эффективно подпирает проем системы, пройдя до подходящего места.

С целью защищенности от смещений и привертывания рядом своей точки наверху пиноли присутствует акценты.

Саморезы по бетону

Тут прочность установки происходит резьбой, сделанной по цельной протяжности штыря. В стадии ввертывания в бетонированную опору формируется массивное противодействие на отрыв или смещение механизма. При применении такого образца крепежного элемента бывает довольно большая несущая возможность (до 100 кг).

 Разжимные

Может использоваться для закрепления карнизов, стеллажей, источников света, полотен и прочих предметов в полые сооружения с малой несущей возможностью. Зажим на винте или штыре исполнен в качестве расходящейся юбочки, она в ходе ввинчивания штыря в фундамент вонзается во внутрь основы.

По наружной части зажима в арболит погружаются особые иглы, не позволяющие штырю сдвигаться или провертываться во время сборки.

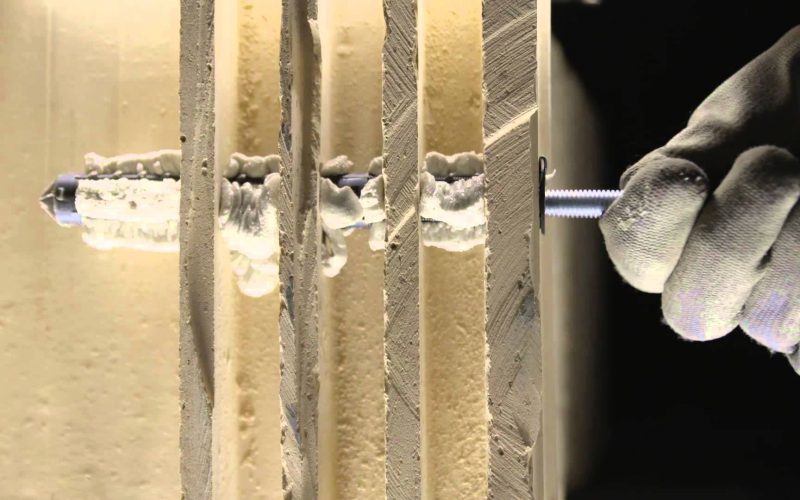

Химический анкер

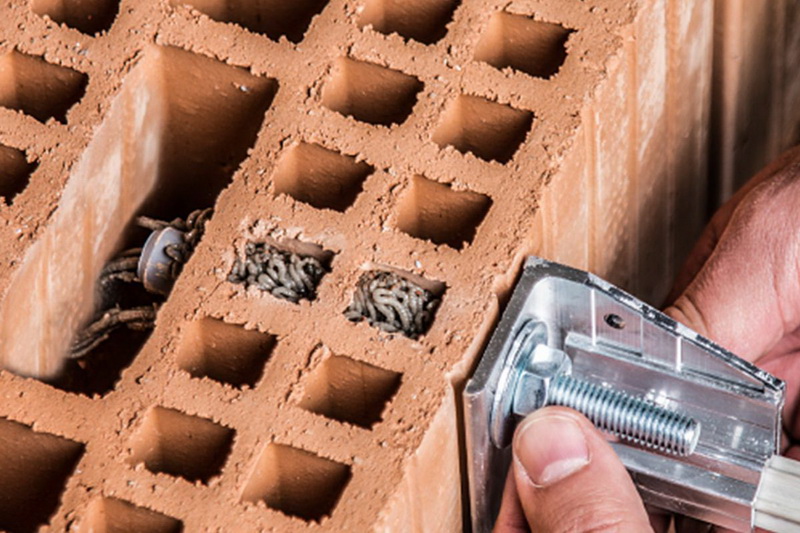

Данный анкерный болт по бетону представляет собой полужидкую часть, легко затвердевает. Как раз данной частью штифт вклинивается в глыбу бетона. Ввиду данного состава, получается гарантировать прочное сцепление основы и штыря с однородным порядком нагружаемости по полной протяженности крепежного материала.

Хим. анкера для строительного монолита не побуждают скрытой нагрузки, значительно понижая опасность развала и деструкций.

Размеры болтов и гаек

В последнее время производители автомобилей все шире и шире применяют метрический крепеж и все дальше уходят от дюймового крепежа

Но, важно знать разницу между используемым иногда дюймовым (называемым также американским, или стандарта SAE) и более универсальным в системе мер метрическим крепежом, так как, несмотря на внешнюю схожесть, они не являются взаимозаменяемыми

Все болты , гайки , шпильки и другой крепеж , как дюймовые, так и метрические, классифицируются по диаметру, шагу резьбы и длине. Например, стандартный болт 1/2 х 13 х 1 имеет пол дюйма в диаметре, 13 витков резьбы на один дюйм и длину 1 дюйм. Метрический болт М12 х 1.75 х 25 имеет толщину в диаметре 12 мм, шаг резьбы 1.75 мм (расстояние между витками резьбы) и длину 25 мм. Оба болта внешне очень похожи, однако не являются взаимозаменяемыми.

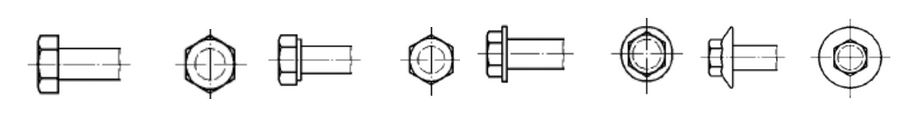

Болт с шестигранной головкой

Как видно из схематичного изображения, приведенного выше, болты шестигранные представляют из себя металлический стержень с шестигранной головкой на одном конце и резьбой на другом. Резьба может быть выполнена двумя способами: нарезкой или накаткой. Нарезка – это когда резьба нарезается на токарном станке с помощью резца, а накатка – это когда резьба образуется вследствие сильного нажатия на ножку болта вращающихся роликов с резьбой на специализированном накатном станке. Нажатие роликов на заготовку происходит очень быстро, поэтому болты шестигранные, резьба которых производится методом накатки, производятся гораздо быстрее, чем болты шестигранные, резьба которых производится методом нарезки. Также, такие шестигранные болты имеют более низкую себестоимость, за счет того, что при изготовлении резьбы не остается отходов, поэтому способ накатки получил широкое применение у вех производителей болтов. Болты с шестигранной головкой, в зависимости от своего назначения, а также в зависимости от нормативного документа, по которому они изготовлены, могут иметь резьбу различной длины, в том числе и по всей длине ножки. Болты с шестигранной головкой изготавливаются по различным ГОСТам и ОСТам. Наиболее популярные болты с шестигранной головой, которые получили широкое применение в машиностроении и строительстве – это болты изготовленные по следующим нормативным документам:

• Болты по ГОСТ 7798-70 (болты с шестигранной головкой класса точности В)
• Болты по ГОСТ 7805-70 (болты с шестигранной головкой класса точности А)

Болты по ГОСТ 7798-70 и Болты по ГОСТ 7805-70 идентичны, их разница заключается только лишь в классе точности, поэтому зачастую болты по ГОСТ 7798-70 заменяют на болты по ГОСТ 7805-70 и наоборот, в случае, если например, одних не оказывается в достаточном количестве в наличии. Такие болты могут быть изготовлены в 4-х различных исполнениях. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядит каждое из 4-х исполнений болтов шестигранных по ГОСТ 7798-70 и ГОСТ 7805-70:

Маркировка болтов по классу их прочности

Система маркировки болтов, значение которой можно посмотреть в специальных таблицах, чтобы определить, какой именно тип крепежа вам подойдет, разработана Международной организацией по стандартизации (ISO). Все стандарты, разработанные в советское время, а также современные российские нормативные документы, основываются на принципах данной системы.

Обязательной маркировке подлежат болты и винты, диаметр которых составляет более 6 мм. На крепежные изделия меньшего диаметра маркировка наносится по желанию производителя.

Маркировка не наносится на винты, имеющие крестообразный или прямой шлиц, а изделия, имеющие шестигранный шлиц и любую форму головки, маркируются обязательно.

Не подлежат обязательной маркировке также нештампованные болты и винты, которые изготовлены точением или резанием. Маркировка на такие изделия наносится только в том случае, когда этого требует заказчик подобной продукции.

Стандартное расположение маркировки на болтах

Местом, на которое наносится маркировка болта или винта, является торцевая или боковая часть их головки. В том случае, если для этой цели выбрана боковая часть крепежного изделия, маркировка должна наноситься углубленными знаками. Выпуклая маркировка по высоте не должна превышать:

• 0,1 мм – для болтов и винтов, диаметр резьбы которых не превышает 8 мм;
• 0,2 мм – для крепежных изделий, диаметр резьбы которых находится в интервале 8–12 мм;
• 0,3 мм – для болтов и винтов с диаметром резьбы больше 12 мм.

Геометрию различных видов резьбового крепежа регламентируют отдельные ГОСТы. В качестве примера можно рассмотреть изделия, выпускаемые по ГОСТ 7798-70. Такие болты с головкой шестигранного типа, относящиеся к категории изделий нормальной точности, активно используются в различных сферах деятельности.

Сопрягаемые болты и гайки

Болт свинченный с гайкой соответствующего класса прочности должны обеспечивать
соединение, которое может быть затянуто до значения пробной нагрузки болта без появления срыва резьбы.

Сопрягаемые болты и гайки:

Класс прочности гайки	Сопрягаемые болты
Класс прочности	Диаметр резьбы
4	3.6; 4.6; 4.8	М16
5	3.6; 4.6; 4,8	M16
5.6; 5.8	М48
6	4,5; 5,8	М48
8	8.8	М48
9	8.8	М16 М48
9.8	M16
10	10.9	М48
12	12.9	М48

Гайки высших классов прочности могут заменить гайки низших классов прочности.
Такая замена рекомендуется для соединений болт-гайка, напряжение в которых будет выше
предела текучести, или напряжения от пробной нагрузки болта.

Если же соединение будет затянуто выше пробной нагрузки болта, то
конструкция гайки должна быть рассчитана так, чтобы обеспечить по крайней
мере 10 % разрушении (в результате перезатяжки) по стержню болта для
предупреждения потребителя о неправильном монтаже крепежных соединений.

Болты ГОСТ 7796-70/7798-70

Производственно-коммерческое предприятие «ФЛАРМ» производит болты в соответствии с ГОСТ 7796-70. Мы готовы изготовить болты по чертежам и техническим требованиям заказчика.

У нас собственное производство и склад готовой продукции. Мы можем организовать доставку по всей России.

Подробную информацию о нашей продукции, ценах и условиях доставки вы можете получить по телефонам: +7 (812) 401-40-60, +7 (800) 775-79-75 и по адресу: .

Стандарты, технические требования и материалы

ГОСТ 7796-70 распространяется на болты с шестигранной уменьшенной головкой класса прочности В с диаметром от 8 до 48 мм.

Длина от 10 до 300 мм.

Резьба по ГОСТ 24705. Сбег и недорез резьбы по ГОСТ 27148.

Концы болтов по ГОСТ 12414. Радиус под головкой по ГОСТ 24670.

Не установленные настоящим стандартом допуски размеров, отклонений формы и расположения поверхностей и методы контроля по ГОСТ 1759.1.

Допустимые дефекты поверхности болтов и методы контроля по ГОСТ 1759.2.

Технические требования по ГОСТ 1759.0.

Болты оцинкованные ГОСТ 7796-70 используются при соединении и креплении металлоконструкций и дорожных ограждений.

ГОСТ 7796-70 регламентирует 5 исполнений болтов.

S — размер «под ключ»;

е — диаметр описанной окружности;

К/К1 — высота головки болта;

d1 — диаметр стержня;

L/L1 — длина болта;

b — длина резьбы;

d — номинальный диаметр резьбы

Классы прочности болтов ГОСТ 7796-70

Класс прочности характеризует предел прочности и предел текучести изделия. Класс прочности болта указывается на его головке.

Класс прочности	Характеристика
4.8, 5.8	Изготавливаются из стали 10, 20.Имеют относительно невысокую прочность на разрыв. Болты класса прочности 5.8 выдерживают нагрузки на 20% больше, чем болты класса прочности 4.8.Широко применяются во всех отраслях народного хозяйства для малонагруженных соединений
8.8	Изготавливаются из стали 35, 20Г2Р с последующей закалкой.Выдерживают в два раза большее разрушающее воздействие по сравнению с классом прочности 4.8.Рекомендуем применять в ответственных конструкциях и механизмах
10.9, 12.9	Изготавливаются только из стали 20Г2Р или 40Х с последующей закалкой.Выдерживают разрушающее воздействие в 2.7 раза больше по сравнению с классом прочности 4.8.Высокий класс прочности позволяет применять крепежные изделия меньшего размера при тех же нагрузках; сократить металлоемкость крепежа и снизить цену на 30–40%.Незаменимы в механизмах, требующих частой сборки-разборки, грузоподъемных машинах и ответственных конструкциях

Болты ГОСТ 7798-70

Производственно-коммерческое предприятие «ФЛАРМ» производит болты в соответствии с ГОСТ 7798-70. Мы готовы изготовить болты по чертежам и техническим требованиям заказчика.

У нас собственное производство и склад готовой продукции. Мы можем организовать доставку по всей России.

Подробную информацию о нашей продукции, ценах и условиях доставки вы можете получить по телефонам: +7 (812) 227-40-60, +7 (812) 248-13-83 и по адресу: .

Основные размеры болтов ГОСТ 7798-70

Номинальный диаметр резьбы, d	6	8	10	12	(14)	16	(18)	20	(22)	24	(27)	30	36	42	48
Шаг резьбы	крупный	1	1,25	1,5	1,75	2	2,5	3	3,5	4	4,5	5
мелкий	–	1	1,25	1,5	2	3
Диаметр стержня d1	6	8	10	12	14	16	18	20	22	24	27	30	36	42	48
Размер «под ключ» S	10	13	16	18	21	24	27	30	34	36	41	46	55	65	75
Высота головки k	4,0	5,3	6,4	7,5	8,8	10,0	12,0	12,5	14,0	15,0	17,0	18,7	22,5	26,0	30,0
Диаметр описанной окружности е, не менее	10,9	14,2	17,6	19,9	22,8	26,2	29,6	33,0	37,3	39,6	45,2	50,9	60,8	71,3	82,6
dw, не менее	8,7	11,5	14,5	16,5	19,2	22,0	24,8	27,7	31,4	33,2	38,0	42,7	51,1	59,9	69,4
hw	не менее	0,15	0,20	0,25
не более	0,6	0,8
Диаметр отверстия в стержне d3	1,6	2,0	2,5	3,2	4,0	5,0	6,3	8,0
Диаметр отверстия в головке d4 Н15	2,0	2,5	3,2	4,0	5,0
Расстояние от опорной поверхности до оси отверстия в головке l2	2,0	2,8	3,5	4,0	4,5	5,0	6,0	6,5	7,0	7,5	8,5	9,5	11,5	13,0	15,0
