Какой угол заточки цепи штиль 180

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)Толщина звена (мм)Диаметр напильника (мм)Угол заточки (градусы)Градус наклона режущего зуба
1/4″(6.35мм)1,1-1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,14300,65 мм
3/8″ Picco/Micro (9.3 мм)1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,3 (для продольного пиления)4100,65 мм
0.325″ (8,25 мм)1,34,8300,65 мм
0.325″ (8,25 мм)1,54,8300,65 мм
0.325″ (8,25 мм)1,64,8300,65 мм
0.325″ (8,25 мм)1,3-1,6 (для продольного пиления)4,8100,75 мм
3/8″ (9.3 мм)1,35,5300,65 мм
3/8″ (9.3 мм)1,55,5300,65 мм
3/8″ (9.3 мм)1,65,5300,65 мм
3/8″ (9.3 мм)1,3-1,6 (для продольного пиления)5,5100,75 мм
0.404″ (10,26 мм)1,65,5300,75 мм
0.404″ (10,26 мм)1,6 1,3-1,6 (для продольного пиления)5,5100,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

  • Контролировать расстояние до ограничителя глубины
  • Проверять угол заточки режущих зубьев цепи
  • Очищать канавку и измерять ее глубину
  • Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

  • Напильник(-и) круглый различного диаметра
  • Напильник плоский
  • Шаблоны
  • Державки
  • Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Заточка как бизнес услуга — что для этого нужно

Для оказания массовых услуг по заточке, то есть, создания бизнеса в данном направлении, требуется масса оборудования и условий. Далее указаны основные материалы, техника и расходники, которые потребуются для создания мини-мастерской:

  • помещение, отапливаемое, с подачей электричества, местом для станка, стула, стеллажей (минимальная площадь 2 кв.метра, напряжение в сети 220 Вольт);
  • станки с шайбами для различных дисков (электроточило);
  • заточные диски, в том числе алмазные;
  • круг шлифовочный;
  • крепления для таких инструментов, как коньки, ножницы, бензопилы;
  • оселок — плашка для ручной заточки;
  • молотки;
  • мелкие инструменты (ножовки, отвертки, ключи и т.д);
  • тиски;
  • масло для веретена;
  • светильники;
  • пробойник;
  • ящики для хранения, корзины, мебель.

Как выяснить, когда нужна заточка?

Найти, сточились ли зубья цепи по другому нет, конечно по неким соответствующим признакам. Это, здесь тут все зависит насколько активно употребляется бензопила. Стоит приглядеться для того, какую стружку она оставляет. Ее однородность и квадратные формы указывают на острые зубья. Когда цепь сточилась, то она обычно оставляет за собой древесную пыль, а сами опилки походят на иголки, которые «производит» ручная ножовка.

Если скорость распила снижена, то это тоже считается признаком затупления цепи. Ощущается повышение нагрузки на сам инструмент и возникновение вибрации. Новеньким не каждый раз удается увидеть некие из этих признаков

Потому им стоит чем просто обратить особое внимание на качество стружки. Время от времени она бывает кофейного колера, что уже гарантированно показывает на то, что пора точить цепь

Дополнительно: Не заводится штиль 180 искра есть, stihl ms 180 заливает свечу

Напильник для цепи

Нужно понимать, что обычным круглым, а тем более плоским или треугольным напильником заточить цепь не получится, поскольку напильник для цепи должен иметь свои параметры. Хотя тут стоит сделать замечание- сточить ограничитель глубины можно и простым плоским напильником.

Параметры напильника для заточки цепи

Самым важным параметром напильника для заточки цепи является его диаметр. Важен он потому, что в зависимости от шага цепи применяется напильник определенного диаметра. Ниже привожу таблицу, в которой указано какой напильник подходит для цепи с тем или иным шагом.

Шаг цепи (мм)Толщина звена (мм)Диаметр напильника (мм)Угол заточки (градусы)Градус наклона режущего зуба
1/4″(6.35мм)1,1-1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,14300,65 мм
3/8″ Picco/Micro (9.3 мм)1,34300,65 мм
3/8″ Picco/Micro (9.3 мм)1,3 (для продольного пиления)4100,65 мм
0.325″ (8,25 мм)1,34,8300,65 мм
0.325″ (8,25 мм)1,54,8300,65 мм
0.325″ (8,25 мм)1,64,8300,65 мм
0.325″ (8,25 мм)1,3-1,6 (для продольного пиления)4,8100,75 мм
3/8″ (9.3 мм)1,35,5300,65 мм
3/8″ (9.3 мм)1,55,5300,65 мм
3/8″ (9.3 мм)1,65,5300,65 мм
3/8″ (9.3 мм)1,3-1,6 (для продольного пиления)5,5100,75 мм
0.404″ (10,26 мм)1,65,5300,75 мм
0.404″ (10,26 мм)1,6 1,3-1,6 (для продольного пиления)5,5100,75 мм

Кроме того, необходимо учитывать, что большинство напильников продается без ручки. Ее стоит приобрести отдельно. Это разумеется не касается наборов напильников, в которых большей частью напильники ручками укомплектованы.

Вспомогательные устройства для заточки цепи

Вне всякого сомнения, опытный пользователь бензопил сможет заточить цепь без различных вспомогательных устройств и приспособлений, что называется «на глазок». Но для этого необходимо иметь опыт, который нужно вначале получить. А это гораздо удобнее делать с помощью различных приспособлений, которые позволят провести заточку цепи правильно. Давайте рассмотрим самые популярные из них.

Контрольный калибр

Данное приспособление позволяет:

  • Контролировать расстояние до ограничителя глубины
  • Проверять угол заточки режущих зубьев цепи
  • Очищать канавку и измерять ее глубину
  • Определять передний угол зуба

То есть с помощью контрольного калибра вы сможете, после того как провели предварительную заточку определить верно ли это сделано. Нелишним будет провести измерение и до начала заточки цепи. Производство Stihl.

Зажимная державка

Это простое приспособление позволяет проводить заточку цепи на необходимой высоте и под нужный углом. Она плотно прилегает к зубу и ограничивает глубину ведения напильника. А благодаря нанесенным рискам, вы сможете контролировать и необходимый угол. Необходимо выбирать державку исходя из шага затачиваемой цепи.

Комбинированный шаблон

В отличии от комбинированного калибра, производимого Штилем, шаблон от Husqvarna позволяет не только замерять, но и непосредственно проводить заточку. Шаблоны тоже необходимо подбирать по шагу цепи.

Направляющая для державок

Несмотря на нанесенные на державку риски, порой точно выдержать угол бывает непросто, особенно неопытному пользователю. Поэтому Stihl предлагает специальную направляющую FF1, которая на пильную шину и позволяет точно выдержать необходимый угол заточки.

Шаблон для заточки

Кроме комбинированных шаблонов, Хускварна производит и шаблоны обычные, которые позволяют соблюдать правильный угол при заточке зубьев цепей бензопил.

Зажимная державка 2 в 1

При правильной заточке цепи необходимо выполнять две операции: заточку режущих зубьев и заточку ограничителя глубины. Stihl предлагает универсальное решение- зажимную державку для двух напильников, которыми одновременно вы выполняете обе операции.

Заточное роликовое устройство Stihl FG4

Это заточное устройство устанавливается на шину, точно выдерживая необходимый угол, а так же позволяет проверять и править ограничители глубины реза на цепи.

Приспособление для заточки цепи Stihl FG 2

При использовании данного приспособления цепь с бензопилы необходимо снять. Это одно из самых точных устройств, при помощи которых можно наточить пильную цепь для бензиновой пилы.

В полевых условиях струбцина позволяет четко зафиксировать шину для точной заточки.

Наборы напильников

Наборы напильников, в зависимости от производителя могут содержать в себе следующие приспособления:

  • Напильник(-и) круглый различного диаметра
  • Напильник плоский
  • Шаблоны
  • Державки
  • Контрольный калибр

Наборы Stihl

Набор для заточки цепей от известного производителя. Состав набора: Напильник круглый 4 мм; Напильник плоский; Калибр

Точим цепь на электрическом станке

Такой вид заточки используют сервисные центры или предприятия. На электрическом станке процесс существенно ускоряется. Станки могут иметь внешние различия в дизайне, но принцип заточки у них одинаковый: цепь устанавливается в специальный направляющий паз, который размещён на поворотной платформе и имеет специальный упор для фиксации затачиваемого зуба. Конструкция фиксатора оборудована регуляторами.

Заточка производится подвижным станком, который оснащён абразивным кругом и размещён под определённым углом. Устройство имеет регулировку глубины пропила (для неопытных пользователей). После включения оператор опускает абразив и затачивает зуб. При необходимости заточной круг можно поменять. После окончания одной стороны цепь необходимо перевернуть, и аналогично заточить зубья на другой.

Как определить необходимость заточки?

Все очень просто, при использовании бензопилы посмотрите на полученные от работы опилки, если они выглядят нестандартно и похожи на пыль, цепь скорее всего нужно затачивать либо вовсе менять. Все зависит от длительности и правильности эксплуатации

Обратите внимание, что проверять пригодность цепи нужно на сухих деревьях, не используйте мокрую древесину

Т акже если пилить в продольном направлении, определить износ цепи можно путем обнаружения на поверхности реза грубых дефектов в виде сколов дерева и вырывов в месте пила. К другим заметным признакам можно отнести:

Во время перехода к верхней грани от рабочего места бензопилы вы замечаете иное радиусное закругление;

При наличии реза бензопила в процессе может вибрировать, увеличивается шумность;

Увеличивается сопротивление при первых попытках начать пиление древесины.

Будьте внимательны при работе с не заточенными цепями, в противном случае вас ожидает перегрев бензопилы и появление дефектов на цилиндре.

Чем точить цепь бензопилы?

Если вы не хотите менять цепь по несколько раз в год, процедуру заточки можно произвести самостоятельно при помощи нехитрых приспособлений. К основным способам можно отнести:

Станок. Обычно имеется у мастеров или специальных сервисных центров, поэтому процедура хоть и эффективна, но не столь доступна. Станок также используется для тех цепей, которые имеют сильный износ ;

Болгарка. Без опыта лучше не пытаться, заточка болгаркой требует определенных знаний. В противном случае вы повредите цепь;

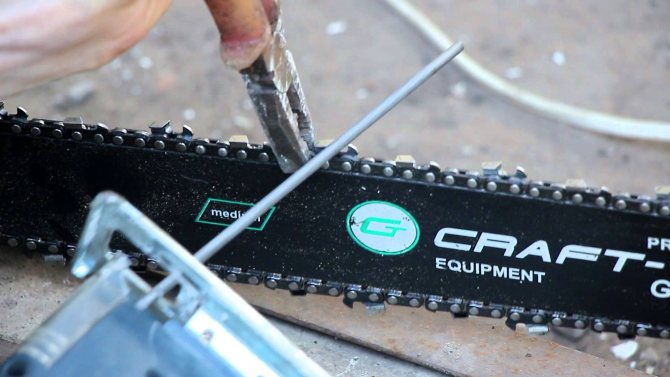

Напильник. Самый простой и популярный инструмент для заточки, небольшие размеры позволяют носить напильник с собой и проводить заточку прямо на месте работы.

Советы и рекомендации как заточить бензопилу в домашних условиях

Для заточки допустимо применить напильник, но надо понимать, что такая эксплуатация пилы потребует от мастера определенных навыков и, конечно, терпения. Для заточки каждого зуба необходимо иметь под руками надфили плоского и круглого сечения. Для выполнения заточки зуба, без использования дополнительной оснастки, необходимо выдержать базовый наклон затачивания. На заточку достаточно всего 2-3 прохода напильником, то изобретать какую-то оснастку для фиксации зуба в некоем положении нет смысла. Для натачивания верхней грани напильник во время работы надо удерживать под необходимым углом. Восстановление работоспособности начинают с подготовки, а именно, с рабочих кромок, необходимо удалить все забоины.

Если с углами зубьев с прямыми частями конструкции все ясно, то кромка, расположенная сбоку и ее рабочий наклон вызывают определенные сложности. Для их правки необходимо использовать надфиль с круглым сечением или напильник небольших габаритов. Затачивание этих элементов зубца выполняют под требуемым углом.
