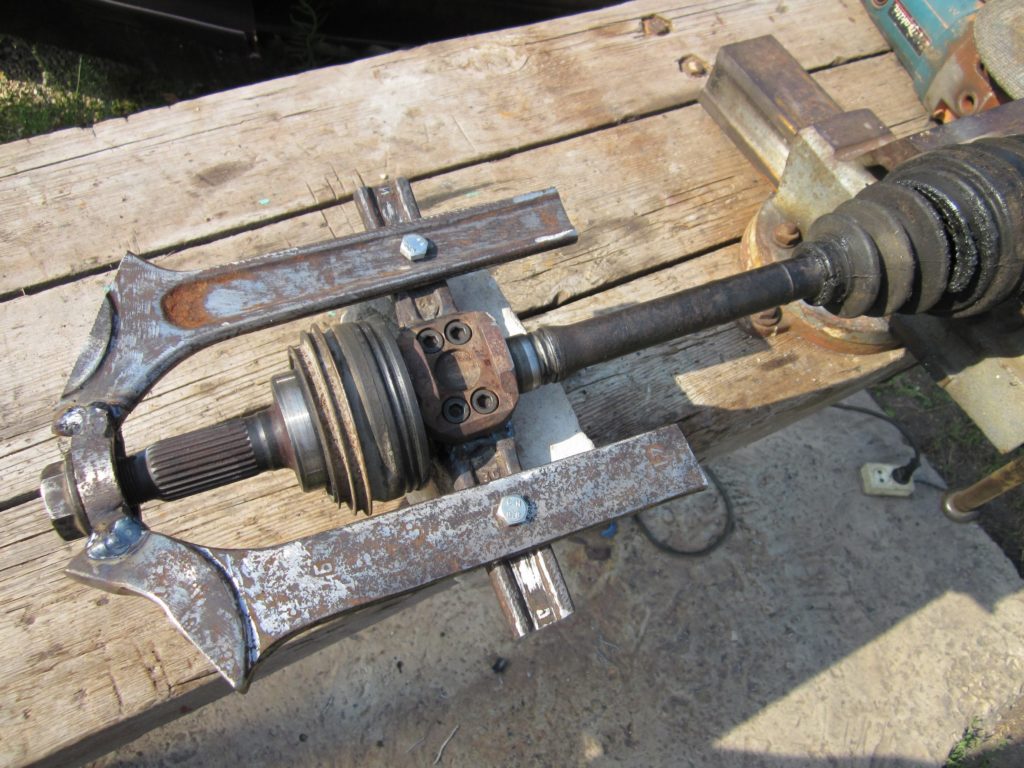

Как снять стопорное кольцо: технология и инструмент

Что это такое?

Лучше всего пояснить, что такое стопорная гайка, поможет ее сравнение с обычными образцами. «Классика» при взаимодействии с болтом гарантирует вполне надежное соединение. Но это сохраняется только до появления стабильных интенсивных вибраций. Через какое-то время они нарушают механическое сцепление, и начинается ослабление, откручивание. Теоретически стопор можно обеспечить при помощи контргаек и гроверных шайб.

Вот почему стопорные (самоконтрящиеся) гайки востребованы очень широко, и значимость их с годами только вырастает. Существует довольно много видов такого крепежа. Выпуск стопорных гаек в России регулируется нормами ГОСТ.

Так, шестигранные стальные гайки с автоматическим стопорением должны отвечать ГОСТ Р 50271-92. Изделия без гальванического покрытия рассчитываются на температуру от – 50 до 300 градусов. При наличии гальванопокрытия предельно допустимый нагрев составляет 230 градусов. Если в гайке есть вставки из неметаллических материалов, критический уровень температуры — 120 градусов. Стандарт нормирует:

напряжение при пробной нагрузке;
уровень твердости по шкале Виккерса;
уровень твердости по шкале Роквелла;
величину крутящего момента.

Самостопорящиеся гайки могут сберечь преобладающий крутящий момент даже при многочисленных закручиваниях и откручиваниях. Нормируются также химические составы применяемых сталей. Вставки гаек, отвечающие за преобладающий крутящий момент, нельзя делать из стальных сплавов — для этой цели нужны совсем другие материалы. Стандарту соответствуют и крепежи из автоматной стали (если ее использование не нарушает соглашение о поставке). Наибольшее содержание серы в гаечной стали должно составлять 0,24%.

Нормативный акт строго запрещает использование материала с водородной хрупкостью

Это особенно важно при нанесении специальных покрытий

В стандарте жестко расписаны температурные требования при эксплуатации — стабильное использование при температуре воздуха от + 10 до + 35 градусов. При необходимости может производиться дополнительное исследование этих свойств посредством натурного испытания. Стандарт охватывает самостопорящиеся гайки из цельного металла или с неметаллическими элементами, которые имеют:

треугольную нарезку ИСО 68-1;
сочетания диаметров и шагов, прописанные в ИСО 261 и ИСО 262;
большой промежуток нарезов (М3 — М39);
малый промежуток нарезов (М8х1 — М39х3).

Ремонт бендикса

Ремонт бендикса стартера своими руками возможен, если изношены в первую очередь ролики, либо источник проблем – в загрязнении или в застывшей смазке.

Бендикс собран на завальцовке, причем наружная обойма муфты изготавливается из прочного металла. Развальцевать ее трудно, поэтому быстрее всего аккуратно прорезать обойму болгаркой.

Сбив ослабленную обойму с бендикса, вынимаем из него шестерню, ролики и пружины. Промыв внутренности, проверяем отсутствие глубоких забоин в пазах муфты и на хвостовике шестерни.

Осматриваем ролики: поверхность должна быть цилиндрической, без следов износа. Замену роликам можно найти, разобрав роликовый подшипник подходящего размера ( параметры подшипников найдёте в справочниках). Ослабшие пружины растягиваем на пару миллиметров или подбираем новые.

После сборки бендикса насухо проверяем его работу, проворачивая шестерню в сторону заклинивания: ролики должны заблокировать бендикс, после проворота в обратную сторону сразу освободить шестерню.

Перед сборкой добавляем в бендикс консистентную смазку средней вязкости с тем расчетом, чтобы она не густела излишне на морозе. Причем смазки должно быть минимум: ее задача – защита от коррозии внутренностей муфты, обильная смазка только мешает.

Надев на место обойму, фиксируем края пропила точечной сваркой. При этом нельзя перегревать бендикс, лучше использовать полуавтомат. Выступающую сварку счищаем, чтобы она не мешала движению бендикса в корпусе стартера.

Как снять стопорную шайбу с вентилятора

Печать
08 Mar 2014
Nikky
Компьютеры и периферия
42206 Прочтений
0 Комментариев

Когда мы устанавливаем новый процессорный кулер на материнскую плату, то ощущаем почти полную тишину, за исключением шума воздуха, загребаемого лопастями вентилятора. Но по истечении определенного времени, как правило, не очень большого, шум кулера начинает заметно возрастать, и к шуму воздуха добавляются еще шумы, издаваемые этим же кулером. Обычно это монотонный, особенно уловимый в тишине «гул» (виды шумов бывают различные), который постепенно начинает действовать на наш слуховой аппарат.

Всем известно, что системный блок, это любимое место пыли, проникаемой сквозь вентиляционные щели корпуса. Пыль оседает слоями и буквально прилипает ко всему, что находится внутри корпуса, не исключение составляет и кулер. Пыль собирается как на самих лопастях, так и под ними, между радиатором и собственно вентилятором, забиваясь между алюминиевыми ребрами. Но не только пыль является причиной увеличения шума. Большинство вентиляторов охлаждения, состоят из вала, на который крепится крыльчатка (лопасти), и втулки, внутри которой крутится этот вал. Часто причиной увеличения шума является износ втулки, либо высыхание смазки между валом и втулкой. В целях профилактики желательно хотя бы два раза в год, тщательно пылесосить внутри системника, чистить и смазывать кулер. По времени, чтобы разобрать, почистить и смазать кулер, уходит примерно пол часа, зато польза от этой процедуры явно ощутимая, и не только в плане уменьшения шумов.

На небольшом примере, покажем, как устроен и как разобрать самый обычный кулер. Принцип работы подобных кулеров у всех одинаковый. Для начала снимем стенку корпуса системника и открутим четыре крепежных винта (варианты крепления к материнке могут быть разные), которые прижимают вентилятор с радиатором к процессору, перед этим не забудем отсоединить провода от разъема питания – CPU FAN.

Крепежные винты кулера

Далее нам необходимо снять стопорные кольца, которые находятся на крепежных винтах, для того чтобы можно было вытащить винты и отделить вентилятор от радиатора. На данном этапе, с помощью пылесоса и кисточки, лучше сразу избавится от всей пыли, находящейся на кулере.

Снимаем стопорные кольца

Отделив вентилятор от радиатора, аккуратно снимаем небольшую круглую наклейку с обратной стороны, под которой находится резиновая заглушка. Заглушка выполняет роль защиты от проникновения пыли во внутрь втулки. В некоторых моделях такой заглушки может и не быть, и там достаточно снять наклейку, чтобы добраться до пластиковой стопорной шайбы. Заглушку можно поддеть кончиком скальпеля и она легко вытащится.

Наклейка на кулере со стороны радиатора

Снимаем наклейку и вытаскиваем резиновую заглушку

Аккуратно снимаем пластиковую стопорную шайбу, которая удерживает вал с лопастями. Чтобы снять эту шайбу, надо взяться тонким пинцетом ближе к прорези и потянуть один конец немного вверх и в сторону. Для того чтобы она не «улетела» и нам не пришлось потом ее искать, лучше прикрыть шайбу салфеткой или рукой при снятии. Перед снятием шайбы можно протереть ее, убрав старую смазку, уменьшив тем самым скольжение при захвате шайбы пинцетом.

Вытаскиваем пластиковую стопорную шайбу

В момент вытаскивания вала с лопастями, следим за тем, чтобы не повредить своего рода сальники – небольшие резиновые уплотнительные кольца, которые обжимают вал. Предназначение этих резиновых колец заключается в удержании смазки внутри втулки, и если мы случайно порвем их или потеряем, то смазочный материал просто не будет удерживаться внутри.

Резиновое кольцо удерживающее от протекания

В качестве смазочного материала мы использовали силиконовое масло (многоцелевая нейтральная смазка) производства г.Москва, сайт – http://www.pripoi.ru. Для того чтобы смазать, не нужно заливать внутрь половину флакона – как говорится «от души», достаточно двух – трех капель. На фото ниже мы показали стрелками места нанесения смазки. После того как мы все сделали, собираем кулер в обратном порядке и устанавливаем на материнскую плату. Перед установкой не забываем смазать теплоотводящей пастой место соприкосновение алюминиевого радиатора с процессором, если это необходимо.

Места нанесения смазки

В результате проделанной профилактики мы добились вполне ощутимых результатов. Таким образом можно смазать все кулеры, установленные внутри системного блока, и блока питания компьютера. Кстати внутри втулки мы не обнаружили следы заводской смазки, небольшие излишки были лишь на поверхности корпуса статора, да и то уже практически подсохшие. Надеемся, данный материал поможет и пригодится вам.

Источник

Съемники стопорных колец для снимания и установки

Кольцевое стопорное крепление повсеместно используются на конструкторском уровне и изготовлении самых разных механизмов. Они ограничивают или блокируют осевое перемещение валов, штоков и подшипников. Кольцо делается из упругой пружинной стали. Оно имеет неширокий разрез, рядом с которым становится шире в округловатые площадки. В самом центре данных площадок учтены отверстия для губок съемника стопорных колец. В корпусе детали, обойме или в самом валу протачивается неширокий паз, в него заводится кольцо в сжатом состоянии, когда площадки сведены вместе вставленными в отверстия губками съемника и просвет фактически отсутствует. Из-за упругой деформации кольца длина его окружности уменьшается, и оно свободно проходит в паз. После того, как губки разжимаются, крепление под воздействием сил упругости возвращается в начальную форму, и плотно крепится в паз, выполняя зажим стопорного кольца. Это выполняет невозможным осевое перемещение закрепляемой детали- при приложении к ней осевых усилий кольцевое стопорное крепление, упираясь в паз, пресекает движение.

Кольца могут быть наружные, надеваемые на цилиндрическую деталь с наружной стороны, и внутренние, вставляемые в паз, отфрезерованный или проточенный во поверхности внутри цилиндрического отверстия, глухого или сквозного. Отличаются и съемники, предназначающиеся для таких колец. Наружные имеют маленькие размеры, а для внутренних применяются щипцы для стопорных колец с удлинеными губками

Если внешнее кольцевое крепление еще можно поставить и снять с применение подручных средств, то для внутреннего, да еще и находящегося в определенном углублении, съемник- это только одна возможность для внимательного монтажа и демонтажа колец без риска ранить пальцы или сломать деталь.

В быту съемники стопорных кольцевых креплений из-за сходства во внешности иногда называют клещами, круглогубцами или плоскогубцами. Технически это нетактично, потому как по типу инструмента они относятся к щипцам.

Съемники относятся к точному инструменту, они должны держать большие непродолжительные нагрузки. По этому делают их из очень прочной инструментальной стали. Часто для экономии веса и снижения цены из очень прочных сплавов выполняют только губки, испытывающие самые большие нагрузки. Производители рекомендуют большой выбор съемников для различных типоразмеров колец. Некоторые укомплектовывают наборы из нескольких съемников для наиболее распространенных размеров, прочие пошли по пути выпуска многофункциональных съемников. В набор данного устройства входит несколько пар сменяемых губок, которые можно быстро переставливать если для этого есть необходимость.

Если инструмент покупается для разовых работ, нет смысла бежать за брендом, одно-два крепления дешевая продукция из Китая снимет даже лучше, чем известная. Однако если оснастка приобретается для непрерывной работы, к примеру, в автомобильный сервис, то, несомненно, имеет смысл сделать остановку на продукции популярной марки. Подобные изготовители применяют самые новые технологии и инженерные решения, их продукция оборудуется дополнительными функциями, облегчающими работу и повышающими ее безопасность.

Они используют винтообразные шарниры, разрешающие обеспечить исключительно плавный и ровных ход рукоятей. Специализированная форма поверхностей для работы исключает соскакивание кольца. Ограничительный винт дает способность регулировать диапазон хода губок, предотвращая лишнее растяжение или сжатие материала кольца, могущее привести к его неисправности. Механизм разъемной блокировки позволяет закрепить стопорное крепление в растянутом состоянии, экономит энергию работника и дает возможность точнее и быстрее завести кольцо к посадочному месту. Эргономичные рукояти не травмируют руки и уменьшают утомляемость работника, он может хорошо работать целую смену.

Съёмники стопорных колец

Съемники стопорных колец, как можно догадаться из названия, предназначены для съема и установки стопорных колец с различных механизмов автомобиля.

Съемники отдаленно напоминают известные каждому человеку плоскогубцы, те же ручки, те же губки для сжатия, но это только на первый взгляд. Для того чтобы более подробно рассказать о съемниках, для начала, надо более подробно рассказать о стопорных кольцах.

Виды съемников стопорных колец

Таким образом, основываясь на информации из предыдущего абзаца, можно выделить два типа съемников стопорных колец:

Съемники внешних стопорных колец (обычно обозначаются английской аббревиатурой EX, от слова external – внешний). При сжатии ручек съемника губки съемника будут разжиматься, соответственно кольцо будет растягиваться и увеличиваться в диаметре. Такие съемники чаще всего применяются для снятия стопорных колец на полуосях автомобиля.
Съемники внутренних стопорных колец (обычно обозначаются английской аббревиатурой IN, от слова internal – внутренний). При сжатии ручек съемника губки съемника будут также сжиматься, соответственно кольцо будет сжиматься и уменьшаться в диаметре. Такие съемники чаще всего применяются для снятия стопорных колец на ступичных подшипниках автомобиля.

Указанные выше два вида съемников являются основополагающими, более подробно о характеристиках съемников мы поговорим ниже.

Лучшие наборы съемников

В арсенале каждого производителя инструментов съемники стопорных колец присутствуют в огромном количестве. Ниже мы приведем сравнительный обзор наборов съемников от некоторых популярных производителей инструментов.

Для начала рассмотрим набор съемников от производителя FORCE. Как и все инструменты этого производителя, съемники упакованы в пластиковый кейс. Внутри кейса находятся четыре съемника.

Два из них для снятия внешних колец, оставшиеся два, для снятия внутренних стопорных колец. Что примечательно, каждый из видов съемников (внешний, внутренний) имеет как прямую, так и загнутую форму губок.

Съемники имеют среднюю величину, чего должно хватить для выполнения подавляющего большинства работ со стопорными кольцами.

Производитель KING TONY поставляет свои съемники на матерчатом полотне с кармашками. Это очень удобно в условиях автосервиса, когда требуется быстрый доступ к инструменту.

По верхним углам полотна расположены люверсы для подвешивания набора к стене. В набор входит четыре съемника, два для внешних колец, два для внутренних. Как и в предыдущем наборе, съемники имеют средний размер.

Так же, как и в предыдущем наборе, каждый из видов съемников имеет как прямую, так и загнутую форму губок.

Российский производитель инструмента Дело техники поставляет свой набор съемников, так же как и KING TONY, на матерчатом полотне с кармашками. Удобства такой поставки инструмента мы описали выше.

Видимо, для производителей съемников стало стандартом де-факто комплектовать свои наборы съемниками с прямыми и загнутыми губками для каждого из видов, Дело техники поступает точно также.

Единственное отличие этого набора от двух предыдущих только в том, что два съемника имеют больший размер, чем у других производителей. В некоторых ситуациях, наличие чуть большего съемника способно сильно упростить жизнь.

Вывод. Каждая из этих марок зарекомендовала себя как качественный производитель инструментов.

Как видно из сравнения, наборы съемников этих трех производителей практически одинаковы по комплектациям.

С помощью любого из этих наборов вы сможете выполнять 95% работ со стопорными кольцами. Что же купить? Тут скорее вопрос вкуса и естественно цены.
