Как снять шкив с двигателя мотоблока

Содержание детали в надлежащем виде

Для долгосрочной службы шкивов на мотоблоке необходимо выполнять некоторые простые правила:

  • своевременно проверять прочность крепления посадочного места на оси двигателя для предотвращения разбалтывания детали и выхода ее из строя;
  • не забывать проверять защитные кожухи, которые защищают деталь от попадания грязи и крупных предметов;
  • выполнять проверку натяжения ремня во избежание пробуксовки;
  • визуально осматривать данный узел на предмет выявления сколов, трещин и т. п.;
  • соблюдать необходимую технику безопасности.

Читать также: Механические самоделки своими руками

Самодельное изделие прослужит вам очень долго, не нуждаясь в ремонте. По мере окончания срока эксплуатации можно изготовить деталь повторно.

Возникла идея сделать его из фанеры. Думал — временно, найду настоящий и заменю. Но потом стало ясно, что в этом нет никакой необходимости. Он у меня работает безотказно уже 7 лет ничуть не хуже любого металлического.

Станок получился отличный.

Особенности конструкции

Мотоблок «Каскад» состоит из четырёх основных элементов: двигатель, трансмиссия, ходовая часть и органы управления. К ходовой части можно отнести и саму металлическую трубчатую раму мотоблока с закреплёнными на ней колёсами. Важная особенность «Каскада» – это возможность изменения его колеи, то есть межколёсного пространства, в процессе работы.

Колёса на данных мотоблоках используются как резиновые пневматические, так и резиновые литые, а также утяжелённые металлические. Можно применять мотоблок «Каскад» и без колёс – с фрезами-культиваторами. Культиватор для «Каскада» – «КМБ 1.002.000» – имеет диаметр 350 мм и обеспечивает роторную культивацию почвы на глубину 20 см, с шириной захвата от 45 см (при установке двух фрез) и до 93 см (при установке четырёх фрез).

Функцию передачи колёсам крутящего момента от двигателя выполняет трансмиссия мотоблока. Она состоит из сцепления, коробки передач и цепного редуктора. Эти отдельные элементы трансмиссии устанавливаются на мотоблоках «Каскад» как по отдельности, так и в едином блоке. Другие рабочие функции трансмиссии мотоблока – помощь в регулировке скорости работы и обеспечении его поворотов в процессе движения по обрабатываемому участку.

Любой из двигателей внутреннего сгорания на мотоблоках «Каскад» – бензиновый, карбюраторный, одноцилиндровый, четырёхтактный, с воздушным охлаждением. Зажигание – электронное бесконтактное. Свеча зажигания – типа «А11-1 ОСТ 37.003.081-98».

Запуск двигателя осуществляется ручным пусковым устройством с вытяжным шнурком. Уровень шума на рабочем месте оператора мотоблока составляет, по данным производителя, 89 дБА. Уровень вибрации на органах управления (локальная вибрация) не превышает 135 дБА.

За годы производства на данную технику пробовали устанавливать, схожие по техническим характеристикам, как отечественные моторы, собственного производства пермского завода, так и китайские «Бриггс энд Страттон», «Хонда». (Да, «Briggs&Stratton» – это американская – японская, но делают двигатели для мотоблоков данных марок в КНР). Постепенно моторы российского производства остались в прошлом, и «Каскады» последних лет выпуска все оснащены китайскими «движками».

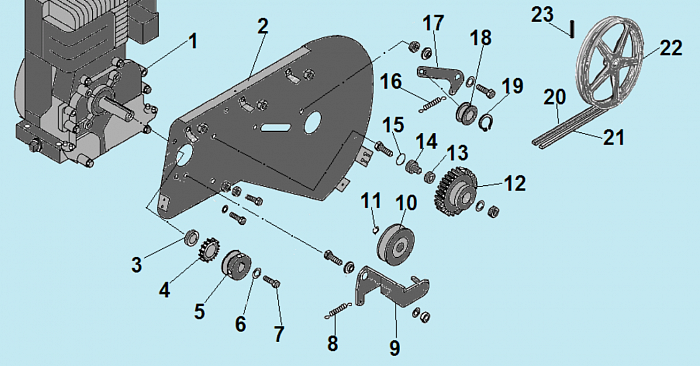

Шкив от мотоблока: предназначение и разновидности

Шкив для мотоблока – деталь, внешне похожая на маленькое колесико. Обычно устанавливается между валами. За счет ременной передачи создает между ними вращательные движения. Поэтому шкив мотоблока – основной механизм, которым можно изменить крутящий момент любого техсредства, будь то культиватор или пилорама.

Мотоблочные шкивы различаются по:

  • материальному исполнению;
  • размеру;
  • количеству ручьев;
  • типу посадочных отверстий.

Шкив на мотоблок чаще всего выпускают из:

  • нержавейки;
  • дюрали;
  • чугуна;
  • алюминия.

Возможны более легкие варианты из пластмассы или прессованных опилок. Для этой запчасти является диаметр – как внешний, так и внутренний. Размеры шкивов стандартизированы для исключения путаницы в этом вопросе. Согласно действующим стандартам шкивы для мотоблока бывают:

  • монолитными – диаметр до 10 см;
  • дисковые – 4-8 см;
  • снабженные спицами – 18-100 см в диаметре.

У разных по величине шкивов посадочные канавки хоть и присутствуют в приблизительно одинаковом количестве (около 8), но различны по форме:

  • цилиндрические;
  • конические.

Их число обычно не превышает 8

Исходя из того, что маневренность мотоблока определяется перебросом ремня между ручьями, подтипами шкивов выступают:

одноручейный шкив;

двухручейный;

трехручейный.

Также в зависимости от того, к какому валу он относится, шкив классифицируется на:

  • ведущий;
  • ведомый.

Например, ведомый шкив на мотоблок предназначен для связи с мотором и приведения в рабочее состояние вспомогательного оборудования. Ведомый инсталлируется непосредственно на коленвал.

Самодельные варианты, или можно ли сделать шкив собственными руками?

Существует два основных способа, как изготовить шкив 19 мм для мотоблока или шкив 20 мм для редуктора мотоблока. В частности:

  • из фанеры;
  • по заготовке на токарном станке.

В первом случае из фанеры вырезается диск, выпиливается лобзиком, фиксируется саморезами на верстаке. Измеряется диаметр посадочного места и выпиливается отверстие нужного диаметра. Во втором случае — подбирается заготовка и на станке происходит вытачка детали (по нужному размеру).

Проще всего изготовить изделие на токарном станке. Схема работы предельно простая. Сначала подбирается нужного масштаба «полупродукт», потом по размеру вытачивается компонент. Если нет своего токарного станка, можно обратиться за помощью к станочнику. Ведомые шкивы достаточно громоздкие. Поэтому, найти заготовку для вытачки нужных габаритов достаточно проблематично. Вот почему лучше всего сделать самостоятельно заготовку. Фанеру же можно заказать.

Можно поступить иначе. В этом случае для изготовления детали нужна будет фанера — ее толщина должна быть, самое меньшее, двадцать миллиметров. Также необходимо будет запастись дрелью, лобзиком и ручными фрезерами.

В первую очередь из фанеры вырезается нужного параметра диск. Циркулем рисуется круг, в центре круга проделывается отверстие. Лобзиком выпиливается диск

При этом важно оставлять запас – не менее двух-трех миллиметров от границы. Чтобы кружок был идеально ровной окружности, посредством гаек и болтов через центральное отверстие он зажимается в электродрели

Потом его нужно отшлифовать, используя «шлифовальную шкурку». Это поможет убрать неравномерности. Затем делается посадочное место для ремня.

В этом случае используется ручной фрезер. На верстачке посредством саморезов фиксируется диск, выбирается нужная фреза и канавка для ремня. Остается только измерить посадочный диаметральный объем шкива на двигательной оси и аккуратно высверлить дырку. Все — для мотоблока шкив ведомый полностью готов. Изделия фиксируются на двигательной оси посредством фланца.

Шкив для мотоблока – характеристики и области применения

Шкив на мотоблок – это элемент редуктора, основная функция которого заключается в передаче усилия мотора, благодаря чему сельскохозяйственная машина может передвигаться вперед или назад. Для этого шкив монтируется на центральный вал двигателя мотоблока. По сути, данная деталь представляет собой колесо, передающее крутящее усилие мотора на другое колесо посредством каната или ремня.

Размеры имеющихся в продаже шкивов могут быть разными. Помимо размеров, шкивы отличаются между собой по материалу, из которого они изготавливаются. Чаще всего в продаже встречаются элементы, для производства которых используется алюминий, сталь, чугун и дюраль. Детали из этих материалов обладают высокой прочностью, к тому же, они не подвергают износу ремни и канаты, посредством которых они связаны с другими элементами мотоблока. Нередко в продаже можно найти шкивы, изготовленные из пластмассы, фанеры или текстолита. Их качество гораздо ниже стальных и алюминиевых деталей для мотоблока.

Прежде, чем приобрести шкив на редуктор мотоблока, крайне важно заранее купить новый ремень. Только после этого можно выбирать новый шкив, учитывая размеры купленного ремня

Для монтажа на мотоблок подходят шкивы трех типов:

  • дисковые детали – их наружный диаметр составляет от 80 до 400 мм;
  • шкивы со спицами – наружный диаметр таких элементов составляет порядка180–1000 мм:
  • монолитные – в этой группе находиться двухручейный шкив, диаметром 25, и трехручейный шкив, диаметром 100 мм.

В продаже можно найти шкивы, обладающие цилиндрической или конусообразной формой посадочного отверстия. И те, и другие детали имеют по 8 канавок, которые необходимо регулярно шлифовать, чтобы не поддавать износу ремни, используемые для передачи крутящего момента на мотоблоке.

Шкив для мотоблока – характеристики и области применения

Шкив на мотоблок – это элемент редуктора, основная функция которого заключается в передаче усилия мотора, благодаря чему сельскохозяйственная машина может передвигаться вперед или назад. Для этого шкив монтируется на центральный вал двигателя мотоблока. По сути, данная деталь представляет собой колесо, передающее крутящее усилие мотора на другое колесо посредством каната или ремня.

Размеры имеющихся в продаже шкивов могут быть разными. Помимо размеров, шкивы отличаются между собой по материалу, из которого они изготавливаются. Чаще всего в продаже встречаются элементы, для производства которых используется алюминий, сталь, чугун и дюраль. Детали из этих материалов обладают высокой прочностью, к тому же, они не подвергают износу ремни и канаты, посредством которых они связаны с другими элементами мотоблока. Нередко в продаже можно найти шкивы, изготовленные из пластмассы, фанеры или текстолита. Их качество гораздо ниже стальных и алюминиевых деталей для мотоблока.

Прежде, чем приобрести шкив на редуктор мотоблока, крайне важно заранее купить новый ремень. Только после этого можно выбирать новый шкив, учитывая размеры купленного ремня

Для монтажа на мотоблок подходят шкивы трех типов:

  • дисковые детали – их наружный диаметр составляет от 80 до 400 мм;
  • шкивы со спицами – наружный диаметр таких элементов составляет порядка180–1000 мм:
  • монолитные – в этой группе находиться двухручейный шкив, диаметром 25, и трехручейный шкив, диаметром 100 мм.

В продаже можно найти шкивы, обладающие цилиндрической или конусообразной формой посадочного отверстия. И те, и другие детали имеют по 8 канавок, которые необходимо регулярно шлифовать, чтобы не поддавать износу ремни, используемые для передачи крутящего момента на мотоблоке.

Остались вопросы?

Причем остановку агрегата нельзя производить путем установки реверсного рычага в нефиксированное нейтральное положение. Так как на мотоблоке часто осуществляется транспортировка грузов то необходимо установить фары, для улучшения видимости в темное время суток. После 10 часов эксплуатации агрегата: проверьте уровень масла в картере мотора и при необходимости долейте с помощью заправочной воронки; запустите мотор и проверьте давление масла — необходимо убедиться в отсутствии протекания топлива, необычных шумовых эффектов; проверьте работу муфты сцепления, и если нужно, подрегулируйте.

От рукоятки 10 рис. Закрутить крышку бака. Проблемы со сцеплением и способы их решения: При нажатом сцеплении агрегат дергается. Диагностика и ремонт КПП мотоблока МТЗ достаточно сложный и трудоемкий процесс, если вы не уверены, что справитесь с ремонтом сами, обратитесь за помощью в мастерскую Мотоблок-мастер. Несмотря на то, что новые мотоблоки настраиваются непосредственно на производстве, после покупки необходимо дополнительно провести осмотр и проверку всех систем и в частности работу двигателя. Кроме того, в нем смонтирован также ВОМ и механизм переключения передач. Закрутить крышку бака. Небольшой обзор, демонстрирующий принцип настройки сцепления на Беларусе: Проблемы и их ликвидация в КПП Если во время эксплуатации мотоблока МТЗ стал доноситься необычный звук, то работы нужно приостановить до выяснения проблемы. Проверьте давление в шинах и при необходимости подкачайте. Объясняется просто — увеличенная площадь колес покрывает большую территорию. Также коммутатор используется для переключения источников потребления. Сборка КПП мотоблока

Замена и регулировка

Довольно часто, к сожалению, возникает необходимость полностью поменять мотор на мотоблоке. При выборе устройства для замены рекомендовано отдавать предпочтение продукции известных фирм. Традиционные предубеждения насчет изделий китайских заводов давно стали неактуальны. Чтобы избежать переплаты средств, требуется старательно проанализировать, насколько производительной должна быть силовая установка. Покупать слишком мощный агрегат попросту нерационально.

Если даже речи о полной замене не идет, важно знать, как отрегулировать двигатель сельхозтехники. Целесообразно начинать разборку только после промывки мотора и удаления из него масла. Смазку выливают только при согретом после короткой работы двигателе

Далее приходит время снимать топливный бак. Последовательно убирают:

Смазку выливают только при согретом после короткой работы двигателе. Далее приходит время снимать топливный бак. Последовательно убирают:

  • шланг, подающий горючее;
  • фильтр для воздуха;
  • экран, прикрывающий цилиндр.

Потом снимают шкив коленчатого вала. Вслед за шкивом требуется снять вентилятор, отражатели, изолирующие кожухи маховиков. Отвинчивают крышку, убирая кольца и корпуса муфт. Когда снята шайба, можно выпрессовать маховик при помощи деревянного бруска.

Теперь, разобравшись с маховиком, удаляют крышку цилиндра, распределяющий вал и толкатель. Как только получен доступ к шатуну, убирают масляный разбрызгиватель и контргайку. Отремонтировав и поменяв поврежденные детали, проводят сборку двигателя в обратном порядке. Следует заранее ознакомиться со схемой, тогда и ошибок не будет.

Смена поврежденных клапанов для бензинового мотоблока происходит после снятия:

  • бензинового бака;
  • головной части цилиндрового блока;
  • карбюратора;
  • глушителя;
  • коробки.

Установка на резинке целесообразна, если ставится китайский мотор на отечественные мотоблоки. В качестве площадки часто используют резиновые подушки. В качестве их подходят части переднего амортизатора от автомобиля классической схемы. Наряду с необходимостью переставить отдельные детали двигателя мотоблока, у многих людей возникает потребность самому поставить электростартер. Этот стартер придется грамотно подключить к аккумуляторной батарее.

Венец прикрепляют только к снятым маховикам. Предварительно убирают все мешающие части мотора. Для удаления маховика во многих случаях не обойтись без специального ключа. В маховом узле ставят генератор и его магниты. Когда клеммы и контакты батареи совмещены, следует провести пробный пуск мотоблока.

«Мотоблок-мастер»

Здравствуйте! Считаю своим долгом предупредить, если у вас нет должного образования или опыта, лучше обратиться в мастерскую «Мотоблок-мастер». Следует помнить, что любая ошибка на этапе разборки, сборки агрегата приведет к существенному удорожанию ремонта и большой потери времени. Любые запчасти для мотоблока, культиватора вы можете купить в мастерской «Мотоблок-мастер» или заказать у нас наложенным платежом по почте. Консультацию по интересующим Вас вопросам можно получить по телефону 8 (017) 5123712, 8 (029) 6741674.

Заменил веревку стартера мотоблока МТЗ 09Н, установил на двигатель, стартер свободно вращается не проворачивая коленвал, что может быть?

Скорее всего проблема в храповом механизме стартера, точно можно сказать после разборки.

Рассмотрим устройство ручного стартера на примере мотоблока со схожей проблемой.

В представленном мотоблоке кроме нерабочего стартера есть проблема с кожухом маховика, крепления под стартер просто сгнили. Для того, чтобы снять стартер вам нужно открутить три болта. У нас же стартер снят, нам для начала придется заменить кожух.

Когда стартер снят и находится у вас на столе следует открутить крышку катушки она крепится одним болтом.

Снимаем катушку и проверяем возвратную пружину, внутри пружины должен быть крючок который цепляется за корпус пускового устройства, снаружи пружины второй крючок который входит с зацепление с корпусом катушки. На нашей катушке оба крючка разогнуты и не пригодны для дальнейшей эксплуатации, пружину меняем.

Проверяем упор на корпусе пускового устройства, он должен быть ровным без выработки это важно для надежного зацепления крючка

Отрезаем стартерный канат нужной длины и оплавляем края для того чтобы легко заправить его в корпус и катушку пускового устройства.

Проверяем работу пружин храпового механизма, проверяем сами пружины, подвижность лепестков в катушке. Пружины должны прижимать лепестки вовнутрь катушки пускового устройства.

Приступаем к сборке стартера. Устанавливаем пружину в катушку наружный крючок возвратной пружины цепляем за корпус катушки. Смазываем и вставляем катушку в корпус пускового устройства, так чтобы внутренний крючок катушки вошел в зацепление с упором на корпусе стартера. Фиксируем корпус стартера и делаем примерно пять полных оборотов катушки против часовой стрелки при этом на последнем обороте нужно совместить отверстие на катушке с отверстием на корпусе стартера.

Делать все это нужно очень аккуратно, возвратная пружина может выйти из зацепления и нанести травму. После того как возвратная пружина взведена, нужно застопорить катушку и заправить стартерный канат пропустив его через корпус стартера и катушку.

Завязываем стартерный канат обычным узлом внутри катушки, второй конец каната вставляем в ручку стартера и делаем узел.

Устанавливаем крышку катушки, ставим между катушкой и крышкой прижимную пружину, ставим крышку, наносим на болт клей-герметик и зажимаем.

Проверяем чтобы лепестки храпового механизма выходили одновременно быстро, катушка должна крутится ровно и легко.

Устанавливаем стартер на двигатель, для крепления стартера нужно использовать специальные болты. К сожалению болты с этого стартера утеряны.

Меняем болты и крепим стартер.

Стартер прекрасно работает, как видно на видео, аналогичный стартер работает не только на двигателях Хонда, но и на старых советских .

Всем удачи!

Автор-Василий Мартысевич.

Процедура снятия

Чтобы самостоятельно снять шкив с барабана стиральной машины, потребуется винтовой съемник для подшипников качения. Предварительно откручивается центральная гайка (имеется не на всех установках), которая может удерживаться от самопроизвольного откручивания металлической шайбой. Затем лапки приспособления заводятся между спицами и упираются в тыловую часть ступицы, винт располагается в центровочном отверстии на оси. При вращении рукоятки происходит плавное стягивание детали с вала без повреждения сопрягаемых поверхностей.

При снятии барабанного колеса иногда возникает проблема с откручиванием центрального болта или гайки. Для снижения усилий необходимо нагреть элемент пламенем портативной газовой горелки или паяльной лампы. Затем необходимо попытаться открутить резьбовой элемент гаечным ключом. Альтернативная методика основана на использовании жидкостей типа WD40, которая заливается в щель между болтом и рабочим колесом. Раствор проникает в резьбу и снижает усилие, необходимое для откручивания.

Снятие шкива с электродвигателя

На роторе электродвигателя имеется малогабаритный шкив, который снять без съемника невозможно. Мотор снимается со стиральной машины и очищается от пыли и грязи, а затем укладывается на стол или зажимается в тиски через деревянные прокладки. Лапы съемника упираются в задний торец детали, а болт устанавливается в центровочное отверстие. Для снижения усилия поверхность шкива прогревается до 125-150°С при помощи горелки или паяльной лампы. Повышенная температура позволяет удалить клеевой состав, который используется на заводе для фиксации детали.

При прогреве необходимо обеспечить защиту обмоток и шарикового подшипника от воздействия тепла. На вал и корпус укладывается влажная ветошь, чрезмерное смачивание материала не рекомендуется из-за риска попадания воды во внутренние полости двигателя. Нагретый шкив аккуратно стягивается съемником с оси, работа выполняется в защитных перчатках, предотвращающих ожоги рук. После демонтажа привода производится разборка электродвигателя и замена изношенных элементов.

Для демонтажа привода можно использовать самодельный съемник, изготовленный из стальной плиты толщиной 10-15 мм. Применять сварные конструкции не рекомендуется, поскольку усилие при стягивании шкива разрушит швы. В самодельном приспособлении сверлятся симметричные отверстия для установки втулки с резьбой для ходового винта. Конфигурация губок соответствует контуру шкива. При снятии необходимо прогревать шкив горелкой и использовать жидкость WD40.

Мотоблок что это такое

Мотоблок легкий

Человеку, который впервые прочитает или услышит слово мотоблок, будет непонятно, что это слово означает.

О первой половине слова еще можно догадаться, что «мото» это что-то связанное с мотором, а что такое «блок»?

Вот культиватор, который мы рассматривали в предыдущей статье, – тут все понятно.

Культиватор – от слова культивировать, и значит, означает устройство, с помощью которого культивируют, то есть рыхлят почву.

Как оказалось, слово блок имеет много значений, но для нашего случая наиболее подходящим является следующее толкование «блок – объединение чего-либо близкого по виду, функции …».

Таким образом, мотоблок – это механизм, в котором мотор (двигатель) может объединяться с разными сменными устройствами для выполнения какой-то определенной работы.

Это интересно. Ранее это устройство имело название пешеходного трактора или одноосного трактора. Но такие названия, хотя и были более понятны, все-таки не прижились в России, и с восьмидесятых годов прошлого века в употребление прочно вошло слово мотоблок.

По сравнению с культиватором, мотоблок является многофункциональным агрегатом. Он может по желанию хозяина работать круглый год, нужно только иметь соответствующий комплект навесного оборудования.

Весной – вспашка почвы, ее культивирование, боронование, нарезка борозд, посадка картофеля.

Летом — окучивание картошки, кошение травы, подметание.

Осенью – выкапывание картошки, осенняя вспашка почвы.

Зимой – уборка снега.

Кроме названного, мотоблок может являться небольшим транспортным средством и перевозить грузы; вырабатывать электрический ток при подключении к нему генератора; перекачивать воду при подключении к нему насоса; и даже строгать и пилить при навешивании рубанка или пилы.

Общие рекомендации

Покупные шкивы, изготовленные на заводах, чаще всего отлиты или выточены из металлических сплавов. Для маломощных двигателей выпускают пластмассовые изделия.

В домашних условиях, без литейного оборудования или точных токарных станков, изготовить приводное колесо из этих материалов сложно.

Многие эксперты считают, что шкив из дерева, фанеры или пластика, который удалось изготовить в домашней мастерской, ненадежен, недолговечен, сразу перегреется и развалится.

Это совсем не так. Если не пытаться заменить им колесо кузнечного молота усилием в 6000 тонн, а использовать на настольном станке с ограниченной мощностью и числом оборотов, то тщательно сделанная деталь сможет заменять штатную достаточно долго.

Изготовить шкив можно как из листов фанеры. Это наиболее простая конструкция, для нее не понадобится сложного оборудования или замысловатых технологических процессов.

Если изготовить деталь из алюминия, она будет существенно прочнее, сможет передавать больший крутящий момент, вращаться с большей скоростью. Придется освоить литейный процесс, пусть в самом простом варианте. Изготовление шкива методом литья потребует обеспечения пожарной безопасности, использования средств индивидуальной защиты.

https://youtube.com/watch?v=ZYmKyDXePNY

Колесо можно выточить на токарном станке, если он есть в домашней мастерской.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
