Как сделать телегу для мотоблока своими руками

Делаем простой прицеп для мотоблока своими руками

Сложно полностью повторить уже существующую конструкцию изделия, так как у каждого из нас свой набор материалов и комплектующих, опыт самоделок и условия эксплуатации прицепа. Основными элементами конструкции являются подвеска и рама, вот с их рассмотрения мы и начнем.

Зачастую в качестве основы для подвески используют заднюю жигулевскую балку вместе со ступицами от переднеприводных автомобилей. Решение простое и надежное.

Балка варится к раме прицепа в вертикальном положении. При этом погрузочная платформа получается довольно высокой. Балка диктует размеры прицепа, так что он получается тяжелый и солидных размеров. Для слабенького мотоблока с воздушным двигателем такой вариант ни к чему.

Чтобы уменьшить габариты подвески, можно вырезать центральную часть балки, а вместо нее к ступицам приварить трубу сечением 50х50 мм нужной длины в качестве оси. Представленный на фото вариант коляски взрослый человек легко переставляет руками. Более подробно процесс изготовления этой конструкции можно оценить с помощью следующего видео.

Теоретически, можно использовать заднюю балку от любого легкового автомобиля. При этом удобнее воспользоваться задней подвеской переднеприводного авто возможно меньшей массы и размеров. Хорошо подойдет по нагрузочной способности подвеска автомобиля «Ока».

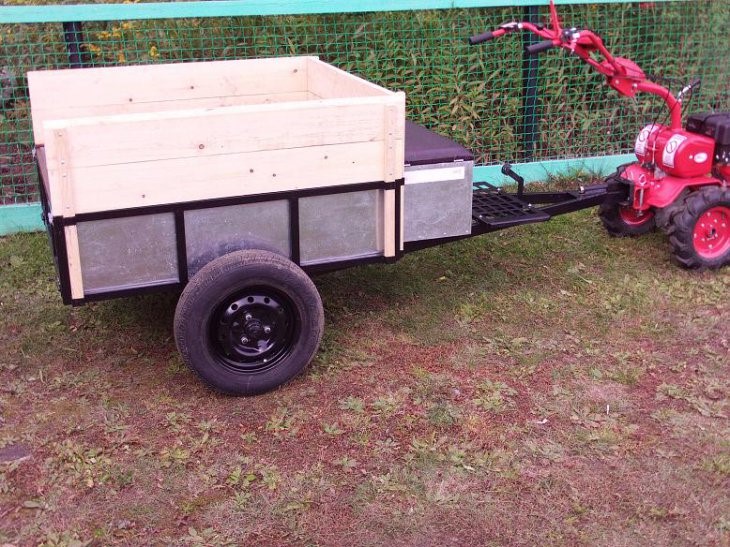

На фото представлено два варианта прицепов с задним мостом от классики ВАЗ в качестве оси. Редуктор следует извлечь, а его место закрыть металлической пластиной на болтах. Полуоси необходимо вытащить, отрезать до 200 мм и вставить обратно. Практика показала, что они успешно держатся на подшипниках и не выходят наружу. Мост варится к раме двумя укосинами с каждой стороны.

Прицеп на мягкой подвеске заметно комфортнее, хотя и сложнее. Груз не подпрыгивает в тележке на каждом ухабе, и «пятая точка» водителя не испытывает ненужных перегрузок. Вероятно, установка рессор и пружин одновременно – явный перебор. При этом изготовить рычаги на сайлентблоках и установить пружины не так уж и сложно.

Тележка для перевозки сыпучих материалов должна быть откидной. В данном примере рама изготовлена из уголка 50х50 мм. К ее задней части и кузову приварены петли. Ось тележки размещается точно по центру тяжести груза. Для разгрузки прицеп нужно выставить на подставке, отсоединить от мотоблока, а затем наклонить, поднимая дышло вверх. Следует быть осторожным и не допускать резкого движения дышла.

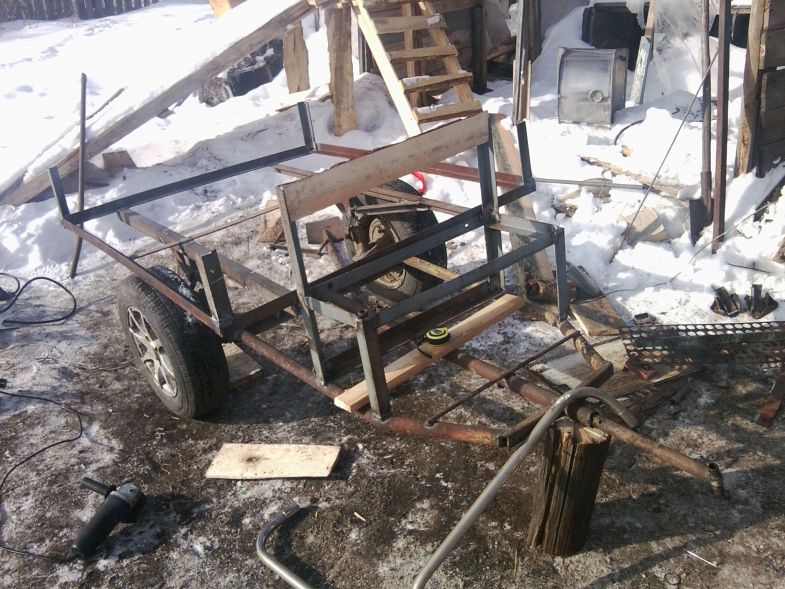

Изготовление самодельного прицепа для мотоблока своими руками

Технология создания любой машины примерно одинакова. Сначала изготавливаются все детали, затем начинается сборка.

Рама корпуса

Начинать надо с изготовления рамы, к которой, в процессе изготовления других деталей, их следует примерять и смотреть, как компонуется всё изделие. Как правило, это прямоугольное изделие, имеющее размеры около 1500?1000 мм.

Ходовая часть

Знатоки считают, что самое разумное – это взять задний мост от списанной малолитражки, например, «Таврии». Конечно, надо перебрать, промыть и смазать все подвижные элементы.

Кузов, обшивка каркаса

Прицеп делают для того, чтобы в нём можно было что-то перевозить. Значит, нужен небольшой кузов. Рама уже есть, нужно сделать борта. Они могут быть деревянными, из пластика, из профлиста.Деревяшки недолговечны, пластик обладает низкой прочностью, металл подороже, но прослужит намного дольше. В том случае, если борта делаются из стального листа, то их надо усилить рёбрами жёсткости. Деревянные борта надо обработать специальной пропиткой от гниения. Задний борт рекомендуется делать открывающимся.

Тормоза на прицеп к мотоблоку своими руками

Любое транспортное средство обязательно должно иметь тормоз. А сцепка мотоблок и прицеп – это и есть транспортное средство. По улицам городов, конечно, на нём ездить нельзя, но для собственной безопасности тормоз всё-таки нужно установить. Представленный на рисунке ниже механизм срабатывает от ножной педали. На стоянке устройство фиксируется мебельной защёлкой. Если есть такая возможность, то можно поставить настоящие автомобильные тормоза.

Прочие детали

Самая популярная «прочая деталь» — это сидение механика, а иногда ещё и пассажира. Степень предоставляемого комфорта зависит от вкуса и сообразительности конструктора. А ещё одна полезная деталь – это стояночная подставка под балку прицепа. На стоянке это устройство откидывается вниз, и прицеп стоит в горизонтальном положении.

Как сделать двухосный прицеп к мотоблоку

Для перевозки грузов более 300 кг следует делать двухосный прицеп.Технология создания такая же, как и одноосного – разработка конструкторской документации, подбор материалов и подходящих деталей, изготовление деталей и рамы.Так как транспортное средство рассчитано на большую грузоподъёмность, то и раму надо делать более прочной. Для неё потребуются профильные трубы размером не менее 50?50 мм?. Колёсные оси привариваются к лонжеронам рамы. Интересный вариант получается, когда мотоблок размещают позади грузовой платформы. Эта компоновка напоминает квадроцикл. В процессе испытаний и доработок передняя часть этой чудо-машины была оснащена рулевой колонкой со всеми необходимыми механизмами. Получилась самобеглая коляска. А сзади к ней можно прицепить грузовую тележку.

Самосвальный прицеп для мотоблока

Особенность самосвального прицепа в том, что его кузов не приваривается к платформе прицепа, а устанавливается на шарнире. Центр тяжести загруженного кузова должен находиться немного сзади шарнира. Задний борт должен быть откидным или съёмным. Технология изготовления такая же, как и для других конструкций.

Изготовление самодельного прицепа для мотоблока своими руками

Для изготовления самодельного прицепа для мотоблока своими руками стоит придерживаться определённой последовательности действий. Предлагаем с ней познакомиться.

ФОТО: a.d-cd.netРама корпуса

Для изготовления рамы берется металлопрокат с подходящей формой и размером поперечного сечения. Работы выполняют в следующей последовательности:

Иллюстрация Порядок действий

Прокат отрезается в размер. Количество элементов и их параметры зависят от габаритов и грузоподъёмности будущего кузова

Подготовленные отрезки свариваются между собой, формируя каркас с поперечинами. Их пространственное положение тщательно контролируется

Особое внимание уделяется углам, под которыми располагаются соседние элементы

Собранный каркас дополнительно проваривают по периметру, что обеспечивает достаточную прочность готовой конструкции

Ходовая часть

Сборочные работы по изготовлению ходовой части самодельного прицепа выполняются в следующей последовательности:

Иллюстрация	Порядок действий
	При изготовлении своими руками оси для прицепа, в трубу ввариваются полуоси от «Жигулей». По краям и по центру трубы привариваются швеллеры, к которым будет крепиться рама
	Рама приваривается к балке. Для этого конструкцию переворачивают и формируют сварочный шов с обратной стороны
	Конструкцию переворачивают. В местах соприкосновения рамы с осью элементы сваривают между собой, предварительно установив уголки
	Для дополнительного усиления рамы приваривают поперечины. Их располагают в соответствии с чертежом
	Устанавливают колёса. Проверяют их параллельность. Его конструкцию сварена правильно, колёса встанут верно
	Приваривается дышло, если это не было сделано ранее

Кузов, обшивка каркаса

Формирование кузова выполняется в следующей последовательности:

Иллюстрация	Порядок действий
	К раме привариваются вертикальные стойки. Их высота зависит от объёма изготавливаемого прицепа для мотоблока. В среднем их высота 42 см
	Вертикальные стойки соединяются между собой горизонтальными элементами. Пространственное положение каждого тщательно контролируется. При необходимости, приваривается сидение. Конструкция устанавливается в сборе
	Для крепления обшивки к раме привариваются дополнительные элементы. Предусматриваются горизонтальные и вертикальные детали
	Крепится поддон. Может использоваться листовой металл толщиной до 2 мм. Сначала поддон прихватывают, а затем аккуратно приваривают по всему периметру
	Устанавливаются борта. Для их изготовления используется листовой металл либо металлопрофиль
	К раме привариваются петли для откидного борта. Ответная часть приваривается к самому откидному борту. Элемент устанавливается на место
	Приваривается конструкция, позволяющая зафиксировать откидной борт во время движения

Тормоза на прицеп к мотоблоку своими руками: порядок изготовления

Чтобы прицеп к мотоблоку случайно не покатился, стоит вовремя задуматься, как сделать тормоза. При их наличии существенно повысится безопасность эксплуатации прицепной конструкции. Для изготовления тормозов на прицеп к мотоблоку своими руками надо иметь в наличии тягу, трос и барабан. Работы выполняются в следующей последовательности:

• крепим барабан на ступице одного из колёс;
• к тормозному диску привариваем отрезок трубы;
• надеваем механизм на ось;
• на оси закрепляем тормозные колодки с тросом. Последний протягиваем к рычагу, который устанавливаем рядом с сиденьем водителя.

Предлагаем посмотреть видео, в котором рассказывается, как изготовить тормоза на прицеп для мотоблока своими руками:

Watch this video on YouTube

Прочие детали

Кроме перечисленных элементов возможна установка дополнительных деталей, которые расширят функциональные возможности прицепа для мотоблока. При изготовлении прицепного устройства своими руками можно предусмотреть установку:

• откидной лавки. Её крепят к переднему бортику кузова, используя в качестве опоры боковые части;
• запасного колеса, которое может потребоваться при выполнении работ за пределами дома. Чаще всего для его размещения выбирают боковой борт либо нижнюю часть поддона. Для исключения его смещения используется специальный крепёж;
• небольших ящичков либо специальных сумок, располагающихся вблизи сиденья водителя. Их используют для хранения мелкого инструмента, который может потребоваться при выполнении ремонтных работ.

ФОТО: a.d-cd.netФиксация запасного колеса может производиться по-разному

Что представляет собой прицеп к мотоблоку

Прицепное устройство к мотоблоку состоит из:

• кузова;
• колес;
• крыльев;
• сиденья;
• дышла;
• тормозов.

Способность кузова выдержать тот или иной груз зависит от качества сборки. Тележка должна быть изготовлена из прочного материала, способного выдержать тяжесть груза и любые погодные условия. Кроме этого, желательно, чтобы она имела откидные борта для удобства погрузки и разгрузки. Габариты должны быть вместительными и соответствовать мощности мотоблока.

На тележках используют колеса: автомобильные, от мотоцикла и т. п. Главное, чтобы тележка для мотоблока выдерживала большие нагрузки.

Крылья есть и на автомобилях. Служат защитой от попадания камней и грязи от колес.

Все современные прицепы оснащены сиденьями. Некоторые мастера сооружают под ними ящик для хранения необходимых вещей.

Дышло — это крепление в виде треугольника, соединяющее прицеп с мотоблоком.

Тормоза позволят улучшить процесс транспортировки грузов.

Прицепное оборудование для мотоблоков можно приобрести у производителей сельскохозяйственной техники, а можно изготовить самодельный прицеп к мотоблоку. Рассмотрим оба варианта.

На рынке существуют много готовых моделей для мотокультиваторов. Они имеют разные размеры, весовую категорию, грузоподъемность и стоимость. Их плюс состоит в том, что их собирают профессиональные механики по заранее разработанным схемам. Вы на это не тратите ни сил, ни времени. Минусы заключаются, во-первых, в поиске добросовестного производителя, отпускающего качественный товар, а во-вторых, добротный продукт стоит недешево.

Мотоблок выполняет роль лошадиной упряжки. Он выступает в роли привода, подсоединенного дышлом к прицепу. Для этой цели подойдут такие марки мотоблоков как: Патриот, Урал, Кайман 320, Форза, Кроссер, Прораб, Викинг, Техас.

Можно изготовить прицеп для мотоблока Нева, сделанного из прочного металла. Грузоподъемность кузова 500 кг. На тележке есть тормозной привод, что облегчает вождение. На просторах интернета можно встретить очень много чертежей прицепов к мотоблоку Нева. У них удачная конструкция с минимальными расходными материалами.

Среди готовых моделей можно встретить устройство с функцией самосвала. Конструкция в принципе такая же, как и на обычной тележке, но с модификацией, позволяющей совершать разгрузку благодаря откидыванию ящика. Хотя такая модель и стоит дороже, но в хозяйстве она необходима.

Изготовление и сборка тележки часто производится самими хозяевами мотоблоков. Самоделок очень много, но собрать их можно по одному принципу — ходовой части на колесах, бортов и оси, чтобы соединить прицеп с мотоблоком.

Из балки ВАЗ-2109

Прицеп из балки ВАЗ-2109 подойдет для мотоблоков с большой мощностью – 10 л.с. Конструкция будет довольно тяжелой, поэтому нужна большая тяговая мощность. Такие прицепы обладают большой грузоподъемностью.

Сделать прицеп из балки ВАЗ-2109 своими руками просто, достаточно посмотреть обучающие видео, которые доступны бесплатно. Также можно найти чертежи и размеры конструкции, подойдут практически любые, с одной или двумя осями.

Балка будет использоваться в качестве оси, для задней оси подойдет целый мост с колесами от ВАЗ-2109. Для передней оси будет достаточно одной балки, колеса могут быть любыми. Для габаритных прицепов рекомендуются широкие колеса, обеспечивающие проходимость и устойчивость.

Преимущество прицепа для мотоблока на базе балки от ВАЗ 2109 в том, что не нужно тратить время на изготовление дополнительных узлов, особенно если берется задний мост целиком.

Как своими усилиями сделать тележку для мотоблока

Для большинства людей в хозяйственных целях мотоблок является одним из самых главных и полезных инструментов. Благодаря нему, можно не только заниматься обработкой почвы, но также производить перевозку различных вещей: всевозможное удобрения, либо сено, топливо или собранный урожай. Но как же можно это осуществить, если данный инструмент не имеет никаких специальных приспособлений? Выход из этой ситуации довольно простой и это может быть тележка для мотоблока.

Изготовить ее самостоятельно вполне возможно, и, кстати, вы сможете сэкономить свои деньги. И все потому, что для изготовления такой тележки вам потребуются вполне обычные материалы, которые имеют небольшую стоимость. А чтобы, тележка для мотоблока получилось прочной. Ее стоит сделать своими руками, используя современные чертежи и размеры других подобных изделий.

Основные конструктивные элементы тележки

Теперь постараемся рассмотреть самый простой проект тележки, который будет без труда перевозить до 450 кг, а также такая тележка будет снабжена комфортным водительским местом.

Любой прицеп условно можно разделить на вот такие конструктивные элементы:

• тележка с кузовом,
• колеса,
• центральная рама,
• водительское место.

Поскольку большие нагрузки будут приходиться в основном на некоторую площадь, всю тележку следует усилить специальными ребрами жесткости.

Из каких материалов изготавливается рама для тележки?

Ни одна тележка не может обойтись без жесткой сварной рамы. Для того чтобы произвести эту работу самостоятельно, необходимо при помощи сварки изготовить уголки из швеллера. Последний можно отыскать в любой строительном магазине.

Приварить раму необходимо очень аккуратно, поскольку она будет выдерживать плохие сельские дороги.

Из чего можно изготовить оси для колес?

Для того чтобы изготовить ось для колес будущей тележки, нужно взять металлический прут, имеющий диаметр 30 мм и соединенный сварочным швом с продольным шарниром и с угловыми опорами. Длина этого прута должна составлять приблизительно 1050 мм (не меньше). Производить его выбор необходимо таким образом, чтобы колеса телеги не могли выходить за ее пределы.

Советуем прочесть статью сайта: Купить электрический гриль для дома – любимые блюда каждый день

Изготавливаем корпус для телеги.

Если вы желаете знать о том, из каких материалов изготавливается телега для мотоблока, то вы должны знать о том, что для этого случая могут быть использованы недорогие, но очень прочные материалы. Что касается монтажа этого изделия, то помните о том, что самостоятельно можно довольно просто произвести монтаж кузова из деревянных досок, по толщине в 20-25мм. Кстати, на они будут закрепляться на углам специальными уголками из стали. Эти доски монтируются к раме при помощи болтовых соединений.

Поскольку вам придется заниматься перевозкой больших грузов, лучше всего изготавливать борта откидными: за счет этого, вам будет легче производить выгрузку вещей, большого объема. В качестве колес можно использовать старые колеса из какой-нибудь старой сельхоз техники. Но в том случае, если заниматься их поиском вам некогда, то возможно могут подойти и колеса от обычной мотоциклетной коляски.

Ось должна быть отточена под нужный диаметр. Данная тележка для мотоблока будет иметь отличную проходимость. В ней можно будет перевозить любой груз по самым непроходимым дорогам.

Изготовление сцепки для прицепа производим из любого металлического куска. Для этого в нем нужно будет проделать такое отверстие, в которое без труда будет проходить наша сцепка.

Изготавливать поворотный узел, лучше всего из подшипника, имеющего нужный вам диаметр. Он должен быть хорошо закреплен при помощи сварки. Данные подшипники следует закрывать специальными пыльниками, заполнив при этом все их пространство смазкой. Если же вы не защитите должным образом подшипники, то от внешних воздействий, тележка не сможет вам долго прослужить.

Теперь настало время изготовить дно телеги для мотоблока. А днище можно изготовить из обрезной доски. Но более надежным вариантом является листовой металл. Лучше всего выбирать лист по толщине в 2-3 мм.

В заключение

Теперь вы знаете о том, как сделать тележку для мотоблока своими руками. Помимо наших рекомендаций, вам стоит посмотреть видео на эту тему. А если вы сделаете все правильно, то эта тележка для мотоблока будет вам служить верой и правдой долгое время. В общем, мы желаем вам удачи в конструировании этого элемента.

Рекомендуем почитать:

• Капуста кольраби: когда собирать урожай и как…
• Как сделать почвосмесь для разных видов рассады…
• Как правильно собрать урожай тыквы
• 7 важных советов по выращиванию рассады огурцов в 2020 году
• Чем накормить птиц зимой?
• 11 практичных осенних советов для дачника

Как сделать днище тележки

Самым ненадежным, но быстрым способом изготовить днище для телеги является выполнение работ, применяя обрезную деревянную доску. Однако, если вы хотите получить прочное и долговечное устройство, то дно следует в качестве материала использовать металлические листы толщиной не менее 2 миллиметров. Тележка с таким днищем прослужит много лет, не прогнивая и не требуя частого ремонта.

https://youtube.com/watch?v=VY8e-6XkaRQ

Когда все промежуточные действия и составные части выполнены, можно приступать к сборке агрегата. Для этого лучше соблюдать определенную последовательность:

1. Основную трубу приваривают к дополнительной, выполняющей ось для телеги. Можно также использовать любой готовый колесный узел транспортного средства.
2. Сцепку мотоблока крепят к противоположной стороне трубы. Нужно убедиться в прочности сварки, чтобы в самый ответственный момент не отделились сваренные детали.
3. Закрепляют прочно ступицы на концы главной оси, лучше всего также применяя сварку.
4. Далее следует насадить колеса, зафиксировать их гайками и болтами, надежно и плотно закрутив, чтобы не потерять диски по дороге.
5. Следом к началу трубы присоединяют приспособление для стоянки, чтобы прицеп занимал горизонтальное положение, когда он отцеплен от мототехники и стоит без работы.
6. Последним этапом является присоединение кузова и крыльев.

После выполнения всех действий тележка почти готова к использованию. Следует просто прикрепить кресло и подножки для человека, который будет управлять агрегатом. Для этого используется руль и соответствующие рычаги. Удобство и комфорт водителя можно улучшить, приделав к сиденью спинку и обив ее мягким материалом, или просто подложив под спину подушку.

Это интересно: телега для мотоблока Нева.

Ознакомившись с тем, как сделать телегу к мотоблоку, вы можете легко и просто, следуя изложенным инструкциям, изготовить устройство своими руками, значительно уменьшив материальные затраты, и получить отличного помощника при работе в саду и приусадебном участке, который позволит не только сохранить силы, но и сократить время. Вы сможете, не задумываясь, заниматься перевозкой собранного урожая, различных удобрений, материалов для строительства, используя для этого не автомобиль, а мотоблок.

Теги: , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , , ,

Разновидности и отличительные черты прицепов

Тележка заводского производства для мотоблока может обладать несущей способностью от 300 килограммов до тонны и иметь различные габариты кузова. В этом деле все находится в зависимости от эксплуатационных параметров мототехники. По этой причине изготовители прицепов адаптируют собственные изделия под легкую, среднюю и тяжелую мототехнику.

В настоящее время ассортимент мотоблоков чрезвычайно обширен, в связи с этим модификаций грузовых прицепов для них предлагают достаточно.

Размерная линия кузовов подобных прицепов имеет несколько вариаций.

• Для нетяжелой мототехники в основном применяют тележки с шириной кузова 1 метр и в длину 0,85-1,15 метра. Несущая способность подобных устройств не превосходит 300 килограммов.
• У прицепов, предназначенных для работы с мототехникой обычной мощности (4,8-8 лошадиных сил), величина конструкции кузова равняется 1,0×1,5 метра либо 1,1×1,4 метра при несущей способности от 300 до 500 килограммов.

Для тяжелых агрегатов ресурсом более 10 лошадиных сил применяют одноосные либо двухосные прицепы с шириной кузова 1,2 метра и в длину от 2 до 3 метров. Они имеют возможности перемещать грузы массой от 500 килограммов до одной тонны.

Высота бортов у типовых мотоблочных тележек равняется 30-35 сантиметрам. Для тяжеловесных прицепов применяют бортовые ограждения каркасного типа высотой 50-60 сантиметров.

Тележки с несущей способностью свыше 350 кг снабжаются механическими тормозами. Подобного требует инструкция ТБ. При спуске по отвесному склону затушить силу инерции нагруженной тележки исключительно тормозами мотоблока у вас не получиться. В связи с этим выбирая прицеп для тяжелой мототехники, непременно проверьте присутствие этой функции.

Простой прицеп с самосвальной функцией для мототехники легкого и среднего типа не снабжен подъемным гидроцилиндром.

Сборка самодельного прицепа для мотоблока

Приступая к реализации проекта, мастеру-самодельщику нужно:

• создать рабочий проект или рисунок (чертеж);
• подготовить материал для рамы и других основных узлов;
• подготовить рабочее место;
• провести разметку основных элементов конструкции прицепа;
• провести выкладку и подгонку углов совмещения;
• собрать шаблоны деталей;
• провести подгонку приобретенных целиком узлов к элементам конструкции.

Необходимые инструменты и материалы

Для проведения работ необходимо подготовить весь необходимый инструмент:

• сварочный аппарат;
• болгарка с комплектом отрезных и абразивных дисков;
• измерительный инструмент – рулетка, металлическая линейка, транспортир, угольник, маркер и мел, чертилка по металлу;
• молоток, зубило, пассатижи;
• слесарные тиски, набор струбцин, сварочные зажимы;
• дрель, набор сверл по металлу;
• заклепочник.

В качестве необходимых материалов понадобятся:

• стальная квадратная или прямоугольная труба 60×60 или 60×30 мм;
• стальная квадратная труба 30×30 или 25×25 мм;
• уголок 25×25 мм;
• швеллер;
• рессоры легкового автомобиля «Москвич»;
• стальной лист толщиной 2 мм;
• оцинкованный лист толщиной 1 или 0,8 мм;
• крепежные элементы, болты, гайки, заклепки.

Для модели с жестким кузовом вместо подпружиненной конструкции колесной пары на рессорах понадобится обычная балка.

Для колес прицепа подойдут готовые автомобильные колеса от легкового автомобиля «Таврия», «Москвич» или «Жигули».

Колеса нужно подбирать сразу со ступицами, это облегчит дальнейшую сборку самоделки.

Рама

Рама прицепа представляет собой цельносварную конструкцию в виде каркасной решетки из квадратной трубы. Траверсы из квадрата 25×25 мм образуют поперечины рамы, а лонжероны изготавливаются из трубы 60×60 или 60×30 мм. Все конструктивные элементы после разметки разрезаются и выкладываются на ровной поверхности, стыки провариваются небольшими швами, каждое место соединения элементов проверяется угольником. После сборки конструкции проводится окончательная сварка всех деталей по периметру всех плоскостей. Окрашивание рамы проводится после обработки поверхности грунтовкой по металлу.

Ходовая часть

В изготовлении самодельного прицепа для мотоблока ходовая часть – самый сложный элемент.

Основой ходовой части выступает балка со ступицами на концах. Швеллера состыковываются друг с другом таким образом, чтобы они образовывали квадрат. Места стыка провариваются сплошным швом. На концах оси устанавливаются ступицы колес и провариваются.

Тщательность сборки оси проверяется путем проверки параллельности плоскостей колесных дисков. Соединение рамы и балки проводится при помощи рессор, при этом концы рессор устанавливаются в приваренные кронштейны на раме, а балку с помощью серьги прижимают к центральной части рессор.

Установленная на раму ходовая часть проверяется дополнительно на устойчивость к опрокидыванию. Как и в автомобиле, рессорная группа оси должна иметь резиновые втулки в кронштейне крепления рамы.

Кузов, обшивка каркаса

Платформа размечается относительно решетки с таким расчетом, чтобы были оставлены припуски для крепления стоек бортов. Передний и боковые борта устанавливаются намертво, а задний борт делается съемным на дверных петлях.

Борта прицепа имеют рамную конструкцию из уголков 25×25 мм. Уголки свариваются встык, швы с внутренней стороны зачищаются по уровню плоскости металла.

Съемные борта собираются в следующей последовательности:

• рама борта;
• проводится подгонка полотна оцинкованного железа по размеру рамки;
• вырезаются полотна борта и закрепляются с помощью заклепок через уголок.

Днище кузова из листа 2-миллиметрового железа устанавливается на раму и приваривается небольшим швом по периметру через каждые 3-5 см.

Установка бортов начинается с установки переднего борта, дальше устанавливаются боковые борта и связываются сварочным соединением.

Задний борт закрепляется в последнюю очередь – сначала размечаются и свариваются петли, а потом фиксаторы-защелки.

Другие детали конструкции

После сборки рамы и кузова устанавливается откидное сиденье – деревянная лавка, размещенная поверх переднего борта с опорой на боковые.

В качестве тормозной системы прицепа рекомендуется использовать элементы тормозной системы автомобиля, ступица и колеса которого использованы в конструкции. Для надежности работы тормозной системы рекомендуется предусмотреть дополнительный фиксатор рычага.

Вас также могут заинтересовать самодельные тележки для мотоблока.

Про навесное оборудование для агрегата Нева читайте в этой статье.

Особенности конструкции рамы

Рама прицепа выполняет роль основной несущей конструкции

При составлении расчета подходящих габаритов и составляющих элементов нужно обратить внимание на чертеж, соблюдая максимальную точность. Любые отклонения от установленных параметров, которые могут возникать при выпиливании, соединении швеллера, труб и уголков — очень опасны

Чтобы изготовить простую, лёгкую, и при этом устойчивою и надёжную раму, необходимо применить качественную трубу с прямоугольным сечением 60×30 миллиметров. Именно она будет использоваться в качестве несущей конструкции. Для траверсы используют стальные квадраты в размере 25×25 миллиметров. Чтобы укрепить общую конструкцию, все детали тщательно свариваются между собой и фиксируются с помощью нескольких поперечников. Вам нужно оставить выступы над лонжеронами, приварив пару труб по обе стороны. К стойкам прикрепляют верхние обвязки из труб с сечением 25 миллиметров.

При выборе материала несущей конструкции необходимо учитывать характеристики, которые обеспечивают максимальные показатели прочности и жесткости, препятствуют деформациям при максимальных нагрузках, и сохраняют прежнее положение независимо от окружающих воздействий. Если вам необходимо изготовить лёгкую и прочную раму, используйте любые доступные материалы, такие как металлический лист, стальная труба с прямоугольным или круглым сечением;

Если необходимо изготовить прицеп для мотоблока со средней мощностью, используйте такие элементы:

• раскос 20×20;
• уголок 20×20 для водительского сидения;
• стойки для сиденья из уголка 40×40;
• передние распорки из трубы 40×20;
• профиль обвязки рамы из уголка 40×40;
• уголок 32×32 для стойки колесной оси;
• раскосы задние из трубы 40×20;
• усилитель поперечный из уголка 40×40;
• осевой прут;
• сплошной треугольник;

Более модернизированная версия улучшит показатели прочности, позволив прицепу справляться с тяжелыми, объёмными грузами и материалами. Усиленная конструкция позволит эксплуатировать мотоблок с тележкой в условиях трудной проходимости и бездорожья. Для соединения всех важных узлов и деталей применяется сварочный аппарат. Применение саморезов здесь нецелесообразно, т. к. они не способны придать конструкции надлежащую прочность и большой срок службы.

Изготовление полуприцепа

Самостоятельно изготовить телегу не удастся без планирования. Детальный проект поможет избежать ошибок и порчи материалов, а также должен дать представление о том, какой результат должен получиться в итоге.

План работы

Первое, что необходимо сделать, — решить, для чего нужна телега, т. е. какие у нее будут функции. Нужно помнить, что для крупногабаритных прицепов обязательно требуется тормоз, средних и малых — нет необходимости.

Борта можно сделать откидными или фиксированными. Но при погрузке и разгрузке удобнее, когда хотя бы 1 борт откидной.

Итак, как планировать изготовление конструкции:

1. Сделать предварительный эскиз.
2. Определить габариты.
3. Продумать узлы соединений.
4. Закупить материалы и инструменты.
5. Приступить к сборке.

Размеры телеги рассчитывают исходя из мощности мотоблока. Если тягловой силы у него мало, то тяжелый полуприцеп он не вытянет. Стоит также подумать, нужно ли прикрепить кресло для водителя. Если нужно, то из чего его сделать и как приварить — все эти детали обдумывают.

Самостоятельно изготовить телегу не удастся без планирования. Детальный проект поможет избежать ошибок и порчи материалов. Иллюстрация используется с сайта https://www.youtube.com

Необходимые материалы для работы

Для изготовления требуется закупить нужные материалы. Телега для мотоблока состоит из следующих элементов:

• каркас в виде рамы;
• плоское днище;
• металлические перегородки для бортов;
• передние подкосы из трубы — 2 шт. (сечение — 40-50 мм);
• осевой вал — толщина оси зависит от размера колес, но не менее 30 мм;
• колеса и рессоры на них;
• угловые коннекторы для перегородки и держатели.

Чаще всего для изготовления рамы покупают трубы, иногда толстый швеллер. Выбранный металл не должен поддаваться деформации — это главное условие.

Для работ также понадобятся такие инструменты:

• сварочный аппарат и электроды;
• болгарка и отрезные круги по металлу;
• шуруповерт;
• угольник;
• электролобзик.

Во время транспортировки поклажи вся нагрузка будет приходиться на нижнюю раму. Чтобы она выдержала, нужно позаботиться о том, чтобы материал для нее был достаточно крепким и износостойким. Если сварить металлические трубы качественно — сложная задача, то лучше пригласить профессионального сварщика. Специалист сделает всю работу за короткий срок, и во время поездок на дальние расстояния фермер всегда будет спокоен.

Чертежи

Зачастую для самодельного прицепа к мотоблоку берут листы из стали или оцинкованные аналоги. Иногда еще используют специальный надежный пластик. Естественно, металлические листы имеют больший срок службы, но пластиковые аналоги обойдутся в меньшую сумму.

Когда материал для самодельной тележки для мотоблока выбран можно начинать составление чертежа, и схем всех несущих элементов: рабочий кузов, водительское кресло, а также рама.

Чтобы выполнить такую работу – не нужно являться конструктором-механиком, но предварительный набросок должен быть составлен грамотно.

Почему необходимо тщательно подготовится? При создании тележки для мотоблока нужно начертить модель, указать на все сложные участки, определится с габаритами, а также учесть все узлы и соединительные детали. В чертеже должны быть предусмотрены ходовые и несущие элементы.

Место для водителя должно быть правильно соединено с основным модулем, а также с поворотным узлом. Присоединять все необходимые узлы непосредственно к мотоблоку необходимо при помощи тупиц и консоли. Нужно изготовить цепной механизм (осевой стержень).

Верхняя ось будет служить опорой, а узел поворотного механизма должен вращаться вокруг оси на подшипниках, которые должны быть защищены качественным антипыльником. Все пустоты вокруг таких подшипников обязательно должны быть заполнены смазочной смесью.
