Как сделать мотор на лодку из бензокосы

Из чего можно сделать лодочный мотор?

Лодочный мотор можно изготовить из многих механизмов, которые пылятся в сарае или в гараже и по назначению не применяются.

Часто бывает так, что техника выходит из строя, а чтобы её починить требуется потратить более половины стоимости нового устройства. Намного проще в этом случае приобрести новый прибор, а старый отложить и использовать его в качестве источника запчастей и различных болтиков-гаечек. Именно из таких устройств и можно изготовить лодочный мотор.

Если в наличии таких приборов нет, то можно недорого приобрести такой механизм на вторичном рынке. Главное, чтобы в таких устройствах был исправен двигатель.

Лодочный мотор из триммера

Минимально изменив конструкцию триммера можно устроить отличный тяговый агрегат для лодки любой конструкции. Двигатель и трансмиссия в таком приборе уже есть, достаточно изготовить крепление для лодки, а вместо бобины с леской или диска установить гребной винт.

Прежде чем изготавливать лодочный мотор из триммера, следует понимать, что мощность таких устройств очень мала, и передвигаться против сильного течения вряд ли удастся.

Триммер в качестве лодочного мотора идеально подойдёт при использовании на озере или пруду.

К недостаткам использования данного прибора следует отнести высокий уровень шума. Кроме того, при небольшой скорости движения придётся дышать абсолютно всеми продуктами «жизнедеятельности» этой системы.

Лодочный мотор из шуруповёрта

Отличными показателями в плане производства шума и экологичности обладают лодочные моторы на электрической тяге. Можно изготовить мотор для лодки из шуруповёрта, но мощность устройства не должна быть менее 300 Вт. Для передачи крутящего момента к винту, который расположен под водой, можно использовать гибкий вал от триммера.

В качестве гребного винта используется небольшой алюминиевый винт от автомобильного вентилятора, а для обеспечения продолжительного времени работы такого устройства применяются автомобильные аккумуляторы ёмкостью 60 А/ч.

Недостатками таких конструкций является необходимость возить с собой полностью заряженный автомобильный аккумулятор. Масса такой детали составляет более 20 кг. К недостаткам можно отнести ограниченность хода такого мотора, после разрядки аккумулятора возникнет необходимость снова вручную приводить лодку в движение.

Лодочный мотор из мотоблока

Самым мощным из самодельных лодочных моторов считается устройство изготовленное из мотоблока. Техника для обработки приусадебного участка оснащается выносливыми и долговечными четырёхтактными двигателями внутреннего сгорания, которые, будучи установлены на плавсредство,

позволят ему развивать приличную скорость как по течению, так и против него. Такие двигатели имеют значительную массу и, обычно, не используются на лодках ПВХ.

Наиболее простой способ установки лодочного мотора такой конструкции заключается в минимальных переделках основной конструкции. Достаточно прикрепить к корпусу лодки мотоблок, и установить вместо фрез алюминиевые лопасти. Лопасти должны быть расположены в одной плоскости с валом, который в данном случае располагается перпендикулярно движению плавсредства Лопасти имеют вид прямоугольных пластин, которые нижней половиной должны быть опущены в воду, а верхняя часть свободно перемещаться по воздуху. Такое устройство гребного колеса, позволит перемещаться с высокой скоростью даже в местах, где глубина не превышает полуметра. Отлично справляется лодочный двигатель изготовленный из мотоблока с быстрым течением.

Другие варианты

Изготовить самодельный двигатель можно не только используя триммеры и шуруповёрты за основу. Если есть желание сконструировать лодочный мотор самостоятельно и есть значительный запас времени и средств, то в качестве силового агрегата можно использовать любое техническое устройство оснащённое двигателем внутреннего сгорания или приводимое в движение с помощью электродвигателя.

Многие мастера ставят на лодку двигатели от мотоциклов. В этом случае удаётся регулировать обороты гребного винта с помощью переключения коробки передач. Мощные 12-вольтовые двигатели, которые используются в различных механизмах, могут успешно применяться в качестве лодочных двигателей.

Как сделать лодочный мотор своими руками из триммера?

Сделать лодочный мотор из триммера можно самостоятельно.

Для этого требуется следующий набор инструментов:

1. Триммер, выступающий в качестве основы при создании будущей лодки. Для небольшой лодки рекомендуется создать конструкцию, мощность которой будет 0,8 кВт. Даже этого показателя вполне достаточно для достижения скорости около 5-7 км/час. Если мотор создается для массивной и тяжелой лодки, то следует подбирать более мощный триммер.
2. Винт в большинстве случаев изготавливается из дюралюминия, толщина которого составляет около 2 мм. Подобный материал способен служить в течение длительного периода и на поверхности не образуется коррозии.
3. Для работы с металлом также требуются тиски, которые позволяют фиксировать материал на его обработки.
4. Сварочный аппарат требуется для соединения отдельных элементов. Лучше всего использовать полуавтоматический вариант исполнения, так как при его применении даже при условии отсутствия должного опыта можно получить качественное соединение.

Изготовление этого изделия нельзя назвать простым процессом, но он все же выполним в домашних условиях.

Инструкция выглядит следующим образом:

• Подготовить проекты, касающиеся изготовления винта. Самостоятельно провести расчет практически невозможно.
• Кромки винта затачиваются.
• Лопасти зачастую делают изогнутыми на 10 мм. В некоторых случаях не подгибается материал, так как он характеризуется высокой степенью пластичностью.
• Винт фиксируется на месте головки триммера.
• В интернете можно встретить большое количество переходников, предназначенных для соединения двигателя с винтом. Обходятся они дешево.

Отметим! Стартер подходит от стандартной косилки. Если нужно обеспечить более удобные условия для старта двигателя, то устанавливается скоростник от старого велосипеда. Перед непосредственным использованием конструкции нужно проверить все швы, так как даже незначительные трещины со временем станут причиной серьезных дефектов.

Как сделать лодочный мотор своими руками из триммера?

Чтобы собрать мотор из триммера на лодку, изготовителю потребуется подготовить следующее оборудование и материалы:

• бытовая мотокоса;
• струбцина. Если ее нет, то можно воспользоваться любым другим креплением для надежной фиксации мотора на лодке;
• лист дюралюминия, толщина которого не должна составлять менее 2 мм;
• сварочный аппарат;
• комплект крепежей;
• набор отверток и гаечный ключей.

Для сборки самодельного гребного винта изготовителю потребуются чертежи. В них должны быть указаны точные размеры лопастей и способ их фиксации на оси.

При этом нужно помнить, что чем ниже мощность используемого привода и масса лодки, тем меньше должны быть лопасти. К примеру, для лодки с массой не более 120 кг подойдет винт с лопастями 10×3 см.

После подготовки оборудования и тщательного изучения чертежей можно приступать к сборке самоделки.

Алгоритм работы должен выглядеть следующим образом:

1. В первую очередь изготовителю потребуется доработать гнутый вал. Сначала нужно демонтировать заводскую гайку, помещенную в бобину с предварительно намотанной леской. Сама гайка по форме напоминает небольшую 2-сантиметровую трубку с внутренней резьбой. При необходимости, ее можно разделить на 2 небольшие полноценные гайки. Во время демонтажа крепежных деталей нужно быть крайне осторожным, чтобы не потерять их. Если это случиться, то найти другой подходящий крепеж уже не получиться;
2. После демонтажа гайки потребуется демонтировать пластиковую накладку, расположенную на кнопке газа. На конце штатной изогнутой штанги нет роликовых подшипников. Они заменены обыкновенной бронзовой втулкой, которую нередко называют подшипником скольжения. Его нужно аккуратно извлечь. Перед этим потребуется отвинтить гайку, а также снять дейдвудный и металлический валы из трубки;
3. Затем нужно перейти к выбиванию пластикового протектора, расположенного на гибком валу. В дальнейшем стальную трубу можно будет выбросить, так как выровнять ее подручными средствами не получиться. Ее можно заменить дюралюминиевой трубкой, обладающей тем же диаметром. В нее потребуется установить бронзовую втулку, которую потребуется переместить по канве при помощи молотка. Далее нужно взять предварительно обрезанный по диаметру пластиковый протектор, и установить его на трубу;
4. Следующим шагом станет изготовление винта. Для этого необходимо вырезать дюралюминиевые лопасти и заточить их кромки. После этого каждую лопасть потребуется отогнуть вверх на 1 см, чтобы шаг винта получился не менее 10 см. Закрепить готовое приспособление можно при помощи гайки;
5. Далее нужно установить на лодочный мотор из мотокосы велосипедный переключатель скоростей, который заменит штатную пластиковую накладку. После этого потребуется установить глушитель, который будет отводить выхлопы двигателя подальше от водителя лодки;

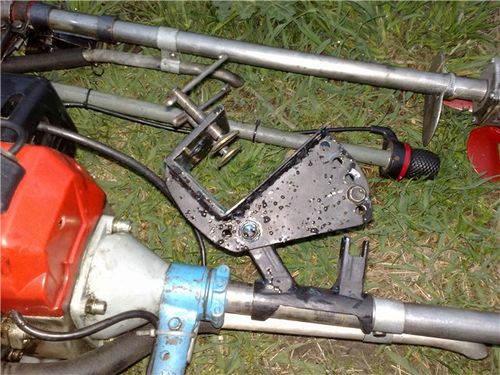

6. Чтобы закрепить лодочный мотор из бензокосы, необходимо воспользоваться двумя листами фанеры. После этого останется зажать вал, используя для этого 4 винта. Во время перевозки лодочного мотора из триммера вал можно будет снять.

Переделка: мотор для лодки на базе триммера

Алексей_001 » 25 ноя 2014, 15:08

Re: Насадка на триммер — лодочный мотор?

Andrey » 25 ноя 2014, 17:16

Re: Насадка на триммер — лодочный мотор?

kolkolych » 26 ноя 2014, 09:18

kolkolych Данные пользователя: Сообщения: 159 Зарегистрирован: 20 мар 2013, 13:29 Откуда: Ставрополь Благодарил (а): 84 раз. Поблагодарили: 54 раз. Имя: Николай

Re: Насадка на триммер — лодочный мотор?

molog » 26 ноя 2014, 12:45

Re: Насадка на триммер — лодочный мотор?

Барсик » 26 ноя 2014, 21:41

шампанское по-домашнему: водка под шипение жены.

В зеркальном карпе обычно отражается довольная харя рыбака

Re: Насадка на триммер — лодочный мотор?

Алексей_001 » 27 ноя 2014, 10:14

Re: Насадка на триммер — лодочный мотор?

kolkolych » 28 ноя 2014, 09:38

kolkolych Данные пользователя: Сообщения: 159 Зарегистрирован: 20 мар 2013, 13:29 Откуда: Ставрополь Благодарил (а): 84 раз. Поблагодарили: 54 раз. Имя: Николай

Re: Насадка на триммер — лодочный мотор?

lelik26 » 28 ноя 2014, 18:25

Re: Насадка на триммер — лодочный мотор?

РОМАН 77 » 28 ноя 2014, 22:31

Re: Насадка на триммер — лодочный мотор?

Доцент26 » 30 янв 2020, 14:40

У самого аналогичная проблемма,только я не строюсь а коплю на жилье максимальными темпами и в данный момен не готов купить за 35-50 тыс мотор, решил чтож пропадать увлечению? и полез в интернет Тут давеча завел себе в арсенале мотор Салют 2Э, обошелся очень бюджетно. Прикольный такой. Могли делать раньше. 1985 года со знаком качества. Поездим-посмотрим. В целом не найти бюджетнее бензинового мотора . Ценники от 3000 до 7000 рублей по интернету. Но эти моторы, что и ветерки и любые наши, для тех у кого руки есть. Для остальных есть Китай и дорогие японцы! Скучать Салюту не пришлось. Изготовил с родным братом за 20 минут стапель для обслуживания и хранения мотора

От Салютоводителей получил Мануал и интересную книгу по доводке и эксплуатации моторов Салют всех годов выпуска. Загрузил на свой Яндексдиск т.к. сюда вставить не могу. Из за запрета использовать расширения doc yadi.sk/d/jrRjPsQEeLZAQ Дальнейшая тема будет пополняться моим отзывом, настройкой и ходовыми испытаниями. В ближайших планах внешняя разборка,чистка,проверка состояния ЦПГ, окраска внешних деталей, тех обслуживание и пробные пуски в бочке. В литературе по доводке мотора нашел одну из причин не запуска в воде. Всего-то, газам тяжело вытолкать воду из выхлопа. Решается к примеру внешним хомутом переводящим выхлопные газы в атмосферу, а не в воду (на время холодного пуска). В общем, в книге, что в формате PDF много секретов ПМЛ Салют. Глядишь, кто-то по моему примеру решит приобщиться к бензомоторам эпохи СССР. Я искал Ветерка, но увы, транец не позволяет устанавливать такой мощности мотор. Пока искал информацию об этих крохах я узнал к примеру, что в времена СССР многие водные туристы путешествовали с моторами Салют.

Потому уж лучше с салютом повозиться чем триммер покупать.

Re: Насадка на триммер — лодочный мотор?

ESaupport » 26 мар 2020, 15:28

Re: Насадка на триммер — лодочный мотор?

hunter27 » 26 мар 2020, 18:07

Похожие темы Комментарии Просмотры Последнее сообщение

• Комплект мотор + лодка + транцевые колеса РОМАН 77 в форуме Продавцы 1 483 РОМАН 77 23 авг 2020, 17:31
• мотор SUZUKI DT-15 за шапку сухарей Михаилп в форуме Продавцы 3 1432 Михаилп 26 окт 2020, 16:03
• Лодка Навигатор 270 и мотор Suzuki DF2.5S meshkov54 в форуме Продавцы 1 638 meshkov54 20 авг 2020, 08:39
• Куплю мотор 5-9 л.с. новый или отличный Б/У Джо_Браун в форуме Покупатели 2 1602 Михаилп 02 мар 2014, 21:23
• Комплект лодка +мотор kolkolych в форуме Продавцы 9 3624 kolkolych 29 май 2020, 08:47

Мотор из триммера: особенности

Идея, использовать в качестве лодочного двигатель от чего-нибудь другого, приходила в голову не одному домашнему мастеру. В результате мотор для лодки своими руками научились делать из газонокосилки, шуруповерта, и, конечно, бензокосы. Конечно – потому что стоимость бензокосы по сравнению с мотором на порядок меньше, а мощность привода вполне приемлемая.

Мотор из триммера сделать проще всего, так как прибор обладает всеми нужными механизмами:

экономичный двигатель – особенно если речь идет о четырехтактном. В большинстве случаев используется, конечно, двухтактный, так как стоимость его ниже;

• встроенный топливный бак, почти всегда прозрачный, так что уровень топлива легко контролируется;
• готовые элементы управления – стартер, газ;

штанга с жестким валом, который передает крутящий момент.

Как сделать мотор для лодки из триммера: способы и советы

#1

Наличие лодки делает отдых или рыбалку на любом водоеме, будь то река, озеро или даже море, более приятным и увлекательным событием. Несмотря на то что многие виды надувных плавсредств, часто применяющихся отдыхающими на пресноводных водоемах, оснащены лишь веслами, при желании можно самостоятельно изготовить мотор для лодки из триммера. Большинство современных триммеров, использующихся для подстригания газонов, являются прекрасной основой для изготовления самодельного мотора для надувной лодки, отличающейся сравнительно небольшим весом. Учитывая механизм работы триммера, основой задачей для любого человека, желающего изготовить из него мотор для лодки, является преобразование нижней насадки, предназначенной для скашивания травы, в полноценный винт с лопастями.

#2

Любой современный триммер имеет почти все необходимые части для превращения его в мотор для лодки, в том числе достаточно мощный двигатель и штангу, включающую вал, передающий кручение. Таким образом, для преобразования триммера в полноценный лодочный мотор его необходимо оснастить винтом с лопастями, подвесом на транец и, конечно же, заменить рукоять управления. Для изготовления самодельного мотора для лодки вполне достаточно будет триммера с двухтактным двигателем, заявленная мощность которого составляет не менее 700 Вт. Такие триммеры компактны и их вес обычно не превышает 5 кг. Если нужен более мощный мотор для лодки, лучше взять за основу четырехтактный триммер. Кроме того, вторым важным моментом в деле преобразования триммера в мотор для надувной лодки является крепеж защитной конструкции, которая не допустит повреждения лопастей при касании ими дна или зацепки различного мусора и водорослей.

#3

Итак, начинать превращение триммера в полноценный мотор для надувной лодки стоит с замены нижней насадки для кошения травы на лопасти, а также изогнутой штанги, так как это самый сложный момент. В первую очередь следует снять с триммера бобину с леской и открутить имеющуюся на штанге гайку, которая понадобится в дальнейшей работе. Далее следует гайку аккуратно разрезать пилой по металлу, чтобы получилось две, но меньшего размера. После этого нужно аккуратно снять и вынуть пластмассовую кнопку газа. Учитывая, что, как правило, на конце штанге установлен подшипник скольжения, а не роликовый, его нужно будет вырезать, причем максимально аккуратно. Подшипник скольжения представлен обычной бронзовой втулкой. Перед тем как проводить эту манипуляцию, следует вынуть из основной трубы-штанги, имеющийся в ней гибкий и дейдвудный валы. В последнюю очередь из трубы-штанги нужно аккуратно удалить пластмассовый протектор.

#4

После того как все необходимые элементы будут аккуратно извлечены из «родимой» изогнутой штанги, следует подобрать дюралевую прямую трубку, которая заменит ее. В новую прямую штангу аккуратно впрессовывается бронзовая втулка, а далее устанавливается гибкий вал и пластиковый протектор. Далее нужно изготовить винт из обычной полоски дюраля, толщина которого должна быть не менее 2 мм. Размер дюралевого листа должен составлять 100Х30 см. Далее на бумагу наносится чертеж будущего винта, причем в его центре нужно сделать округлое отверстие, соответствующее диаметру вала. Готовое лекало следует переместить на лист дюраля и вырезать по нему винт. Готовый винт нужно положить на любую ровную горизонтальную поверхность и аккуратно загнуть каждую из 2-х лопастей под изгибом вверх. Лучше всего загибать лопасть примерно на 10 мм. Если дюралевый винт плохо гнется его нужно прогреть и отогнуть края лопастей пассатижами.

#5

На новую штангу, с установленными в ней всеми необходимыми элементами, надевается штатная гайка, на которую фиксируется винт. С внешней стороны винт фиксируется второй штатной гайкой. Чтобы улучшить внешний вид винта, следует прикрыть штатную гайку конусной резинкой, которую можно приобрести в любом автомагазине. Далее вместо удаленной ранее накладки с включателем газа следует установить обычный переключатель скоростей для велосипеда. Затем нужно сделать кольцевую насадку, которая будет прикрывать винт, не давая ему повреждаться о камни или накручивать водоросли. Насадка представляет собой длинный лист металлический лист, ширина которого должна составлять около 15 см, согнутый в круг и зафиксированный болтами, с отходящими от него крепежными элементами. Крепится защитная насадка хомутами непосредственно к штанге. Мотор триммер в последнюю очередь фиксируется на лодочный транец струбциной.

Принципы использования электрических двигателей

Электрический двигатель может быть однофазным, работающим от сети напряжением 220 В, или трехфазным. При подключении мотора необходимо соблюдать все правила безопасности при работе с электроприборами. Должна быть выполнена защита УЗО для однофазного электродвигателя, а мощный трёхфазник иметь в схеме конденсаторы, соответствующей емкости.

Для электрической газонокосилки своими руками можно использовать мощную тихоходную дрель со скоростью 1500-3000 об/мин. Нужно правильно подобрать соотношение мощности и ширины прокоса, чтобы не перегрузить мотор. Установленная на платформе, аккумуляторная или сетевая дрель создаст необходимый крутящий момент, и трава будет скошена. В процессе работы не забывать соблюдать интервалы отдыха, для охлаждения щеточного двигателя. Такой инструмент поможет очистить придомовую территорию, легко складывается и не требует много места для хранения. Платформа, на которую устанавливают движок, должна быть узкой, чтобы можно было бы обработать пристенную площадку. Устойчивость зависит от расположения центра тяжести. Чем он ниже, тем меньше момент опрокидывания у платформы. Как правильно стоить газонокосилку своими руками, посмотрите видео:

https://youtube.com/watch?v=HSzh7bGykq8

Более сложные модели с двигателем, мощностью от 1,5 до 6 кВт устанавливают на специально выполненной подошве. Двигатель лучше использовать асинхронный, он менее шумный. Ходовая часть представляет металлические обрезиненные колеса с широким протектором, чтобы трава меньше мялась. Подшипниковые узлы во втулках на оси более надёжны, чем пластиковые вкладыши.

Выполнить деку и нож можно используя старую сковородку и пластину из инструментальной стали. Конструкция, когда на оправку крепятся ножи, более эффективна

Важно соблюдать пропорции и профиль заточенных кромок, используя чертежи на фото газонокосилки своими руками

Большое значение для работоспособности быстроходного узла имеет правильная центровка. Небольшое биение может создать сильную вибрацию, разрушить соединения, создать люфт за счёт выработки посадочных мест.

В домашнем хозяйстве всегда скапливаются отслужившие свой срок механизмы и детали. Кое- что можно найти на бытовых свалках старых вещей. К сожалению, такие кладбища окружают любой жилой район. Прекрасно подойдут колёса от детской коляски, пригодится и ручка от неё. Вои пример газонокосилки своими руками из стиральной машины советских времён. Их тогда делали из крепкого металла. Двигатели от этих машин как нельзя лучше по параметрам и мощности подходят для использования в газонокосилке.

Качественный стальной корпус послужит защитной юбкой и направляющей при отбрасывании травы вбок. Кроме мотора, используются два шкива и ремень для передачи вращения с двигателя на привод ножей. Мотор закрепляют на платформе и подключают на одну фазу.

Подобная самодельная косилка работает на придомовой территории, так как привязана к сети питающим шнуром. Можно воспользоваться специальным катушечным проводом удлинителем, подобрав сечение, соответствующее мощности двигателя. Такое устройство выпускается длиной не менее 40 метров и должно обеспечить мобильность.

Как сделать мобильную газонокосилку своими руками? Изготовленный на основе дрели инструмент зависит от ёмкости аккумулятора и требует подзарядки в сети. В случае отсутствия электричества остаётся построить газонокосилку на основе двигателя внутреннего сгорания. Вся малая техника, которая заправляется бензином или горючей смесью может стать донором для самодельной машины для стрижки газона.

Как сделать мотор для лодки из бензопилы своими руками

Для того, чтобы самостоятельно сделать лодочный мотор, используя в качестве донора имеющуюся в наличии бензопилу, достаточно иметь базовые знания о том как устроен мотор для лодки и желание выполнить работу своими руками.

Из инструментов и материалов понадобиться минимум, который мы рассмотрим чуть ниже. Вся конструкция достаточно проста и лаконична, главное запомнить алгоритм переделки и не забыть назначение всех основных деталей конструкции.

Необходимые материалы для лодочного мотора

Для удачного воплощения идеи создания лодочного мотора из бензопилы своими руками нам понадобятся детали-доноры, которые были перечислены выше в разделе «Устройство и принцип работы приспособления». А вот инструменты, которые желательно иметь для изготовления:

• токарный станок;
• набор болтов и гаек под размер крепежных отверстий;
• металлический уголок;
• стальные болванки;
• линейка;
• штангенциркуль.

Если нет токарного станка, то не надо переживать, данный вид работ можно сделать по заказу в соответствующей мастерской у токаря.

Какую бензопилу использовать

Нет принципиальной разницы, какую бензопилу использовать для переделки в лодочный мотор. Любой, даже самый слабый двигатель бензопилы бытового уровня является силовым агрегатом, который сможет дать необходимую мощность для начала вращения гребного винта.

Из отечественных бензопил можно выделить любые модели марки «Урал», отличным выбором будут модели немецкой фирмы Штиль, например, хорошо зарекомендовавшая себя пила Stihl MS 260. Всех немцев отличает их большая мощность и надежность конструкции.

Гораздо важнее не наличие бензопилы с самым мощным двигателем, а умение правильно читать чертежи и схемы, а также обладать начальными навыками сварки.

Пошаговая инструкция изготовления

Основная мысль изготовления лодочного мотора из бензопилы заключается в замене пильной гарнитуры бензопилы на винтовое приспособление для гребли. Мы будем только заменять механизмы, не внося изменений в принципиальную схему мотора пилы.

Для правильного соединения двигателя с винтовой насадкой и передачи крутящего момента нужно выточить новую муфту и заменить пружину на более слабую. Мы уменьшили параметр момента сцепления и подогнали все размеры конструкции.

Затем с помощью швеллера скрепляем двигатель и вал, оставляя необходимое расстояние между основной рамой и муфтой. Редуктор от УШМ привариваем с другого конца вала. Поворотный механизм изготавливается из толстостенной трубы с несколько большим диаметром, чем диаметр основного вала.

Когда гребной винт и вал редуктора соединены воедино, нужно залить трансмиссионное масло. Используя немного сантехнического герметика, закрываем крышку. Данная конструкция не предполагает использования ручки газа, но ее также можно изготовить самостоятельно из велосипедной ручки переключения скоростей. Для более комфортного движения по воде можно установить глушитель.

Схема переделанного редуктора для бензопилыа – редуктор;б – монтажная шпилька с гайкой;г – тяга реверса;д – переделанный вал привода.
Чертеж гребного винта
