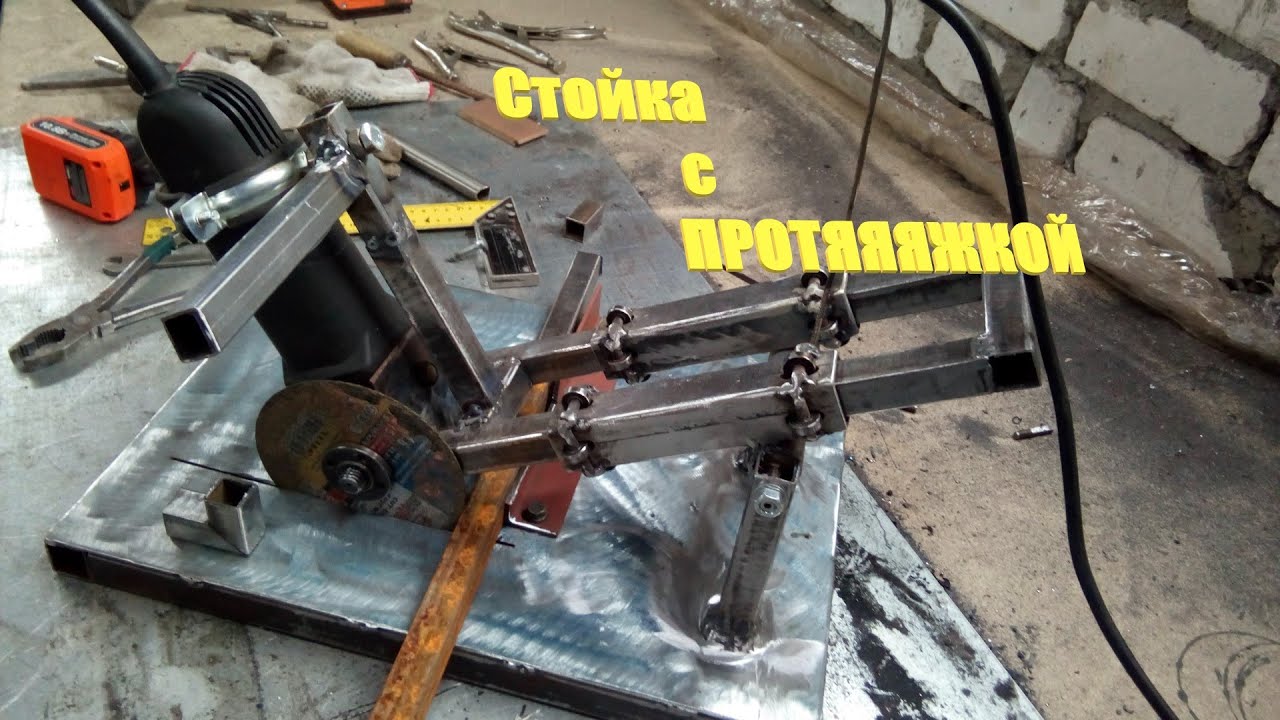

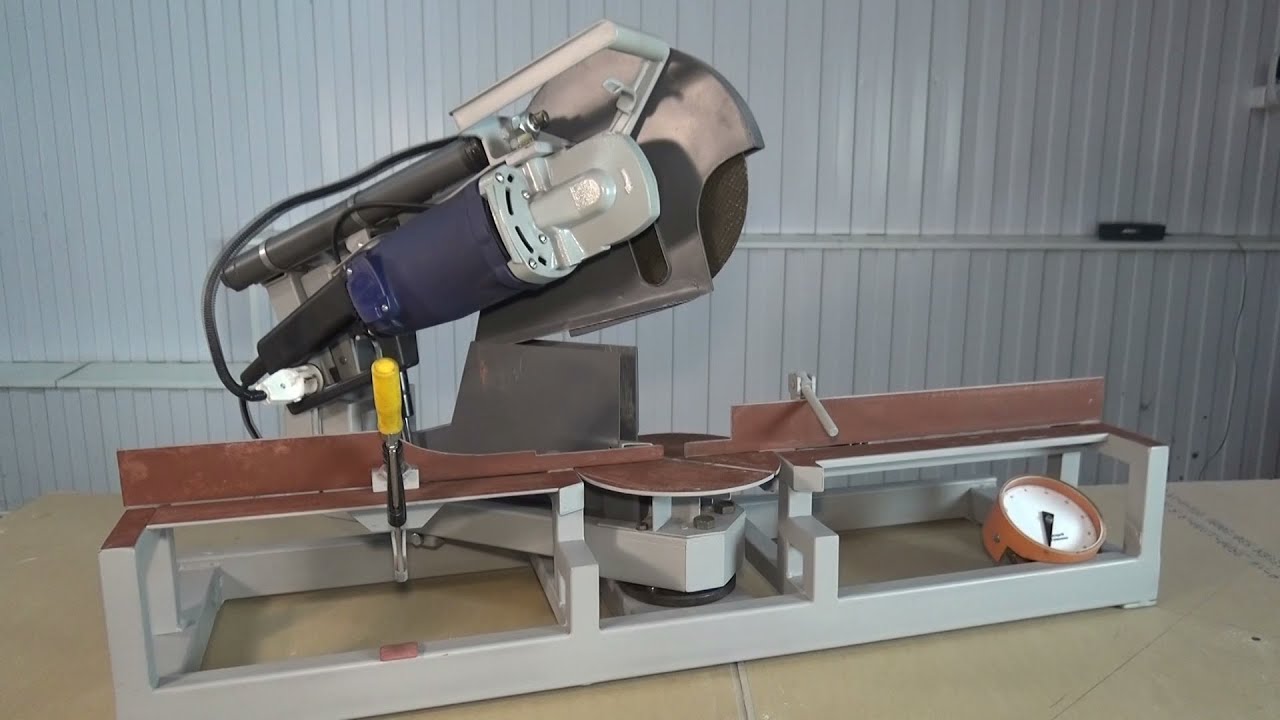

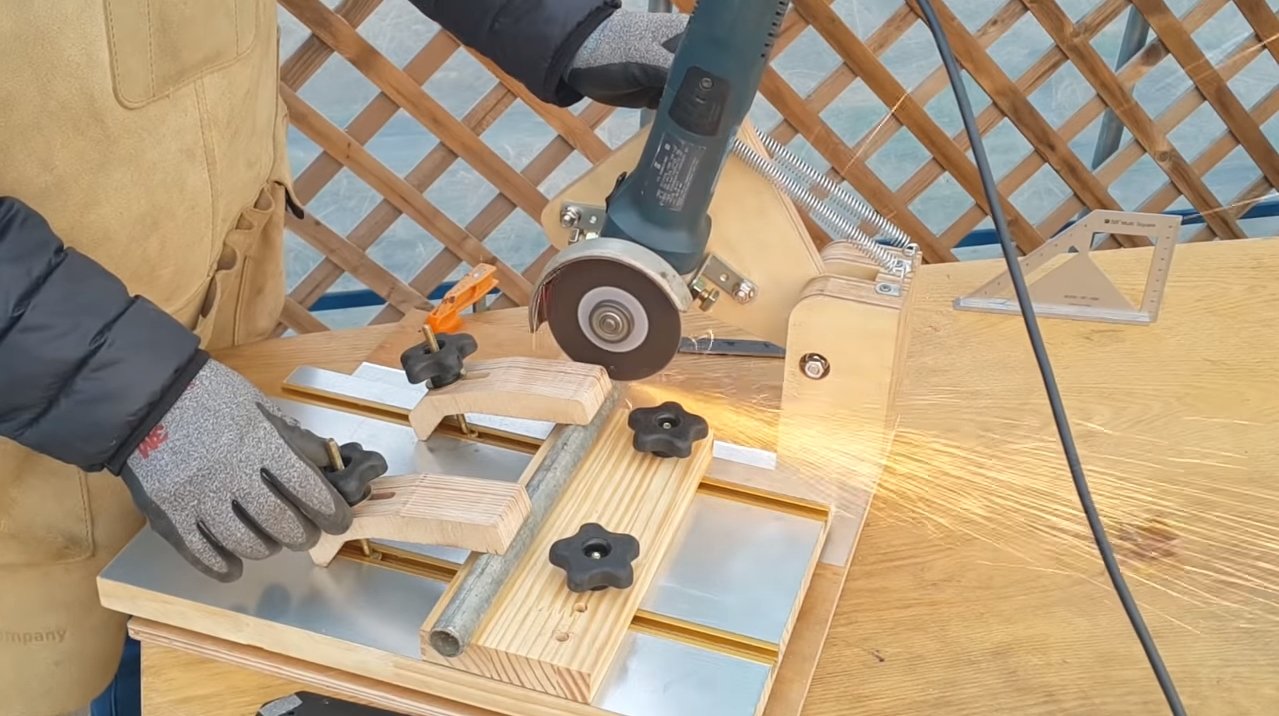

Как сделать болгарку с протяжкой

Торцовка из разного металлолома

Это довольно тяжелая торцовка на стационарном металлическом столе. Чтобы управлять ею, придется прикладывать некоторые усилия. Но в итоге пильный механизм перемещается плавно, без рывков, торцевание своими руками проводится легко.

• мощность электродвигателя — 2,2 кВт;
• обороты диска — 2800;
• глубина пропила 80 мм.

Необходимые для сборки материалы и инструменты:

• электродвигатель мощностью 900 Вт;
• металлический лист;
• металлический уголок;
• швеллер;
• шарнирная группа;
• мощная пружина;
• болгарка;
• сварочный аппарат;
• напильник.

Станина выполняется из регулируемых опор, металлического уголка и стоек от старой кровати. Рабочая поверхность — металлический лист как поверхность стола, в котором прорезаем отверстие, края своими руками обрабатываем напильником.

• Маятниковая стойка для пилы сваривается из швеллера, установленного на лист металла, ее высота составляет около 80 см.
• Подставка для электромотора делается в форме подвижной металлической плиты, установленной на шарниры. При монтаже электромотора используют пружину в качестве стабилизатора. Тогда можно обойтись без маятника и ремней.
• Ремни натяжения регулируются обычным откидным болтом, маятник для механизма выполняется также из металла.

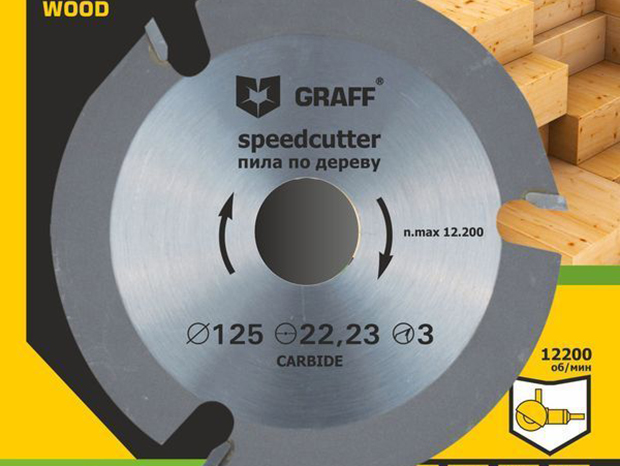

• В качестве исполнительного инструмента на торцовку устанавливается диск диаметром 420 мм.

Преимущества и недостатки самодельного прибора

Как и любое другое устройство, самодельная торцовочная пила, полученная из ручной циркулярной, обладает своими характерными чертами и особенностями. Часть из них имеет положительный характер, а другая часть – окрашена негативно. Так или иначе, необходимо учесть и те, и другие признаки.

Плюсы.

Первым и наиболее важным преимуществом самодельной торцовочной пилы является значительная экономия финансовых средств. Так, покупка готового инструмента обойдется вам довольно дорого (средняя стоимость устройства – 10 000 рублей), а изготовление инструмента своими руками с материальной точки зрения доступно почти каждому.

Еще одним достоинством устройства, изготовленного собственноручно, является тот факт, что все параметры пилы (например, глубина пропила, частота вращения, мощность, длина и ширина базиса) выбираются индивидуально. Таким образом, данный прибор окажется более эффективным для выполнения персонализированных работ, чем покупной агрегат.

Кроме того, самостоятельно смастерив пилу, вы будете хорошо знакомы со всеми составляющими частями, а это, в свою очередь, значит, что в случае любых поломок и неполадок вы сможете с легкостью починить инструмент.

Минусы.

Зачастую в качестве исходных материалов для изготовления торцовочной пилы своими руками используют имеющиеся в хозяйстве подручные средства. Стоит отметить, что далеко не всегда такие материалы обладают высоким качеством. Именно поэтому срок и качество службы самодельного устройства могут быть весьма непродолжительными и низкими.

Для того чтобы сделать агрегат, необходимо обладать хотя бы минимальными техническими знаниями и навыками. Новичок не сможет справиться с заданием подобного рода.

Самодельная торцовка не подойдет для работ, требующих пилы высокой мощности. Если вам нужен именно такой агрегат, то для его изготовления понадобятся профессиональные детали, обширные знания и достаточно большое количество времени. Таким образом, проще купить готовый прибор.

Торцовка, которую вы смастерите самостоятельно из дисковой пилы, не будет обладать должными показателями безопасности и может оказаться травматичной в процессе эксплуатации.

Больше о том, как сделать торцовочную пилу из циркулярной, смотрите в видео ниже.

Грубая зачистка древесины

Кордщетки

Употребляются в большей степени для первичной (грубой) шлифовки древесной породы, когда требуется сгладить выпуклости эталона. Они по специфике внедрения не довольно чем отличаются от рашпилей. Разница исключительно в скорости выполнения технологической операции. При определенных возможностях такие насадки целесообразно использовать и для чистовой обработки дерева.

Диски торцевые

Наименования гласит само за себя. Такими насадками обрабатываются конечные части древесных заготовок (срезы). В особенности эффективны, если приходится иметь дело с угловыми (косыми) распилами.

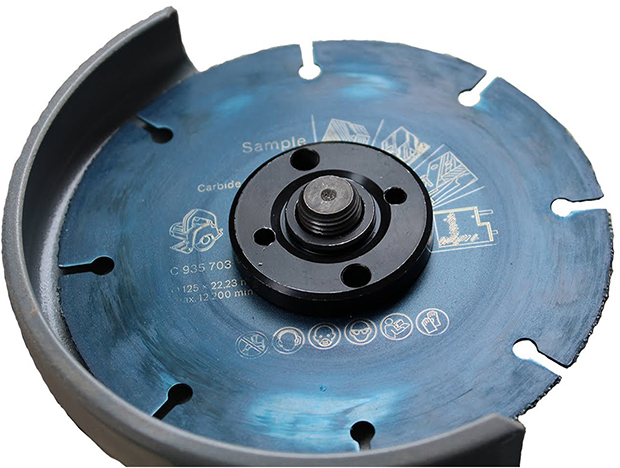

Диск-рубанок

Такая насадка практически на 100 процентов заменяет этот ручной инструмент.

Незаменимая вещь, если требуется, к примеру, произвести подготовительную обработку бревна – при строительстве сруба, подготовке опор ограждения и т.д.

• В данном случае защитный кожух можно снять. Такая насадка является цельнолитой, и ее разрушение не происходит. Но защита от разлетающейся щепы (очки, уплотненная одежда, рукавицы) требуется.
• Допускается работа только с «болгаркой», в какой предусмотрена (или устанавливается) 2-ая ручка. УШМ должна удерживаться при подготовительный обработке дерева непременно 2-мя руками.

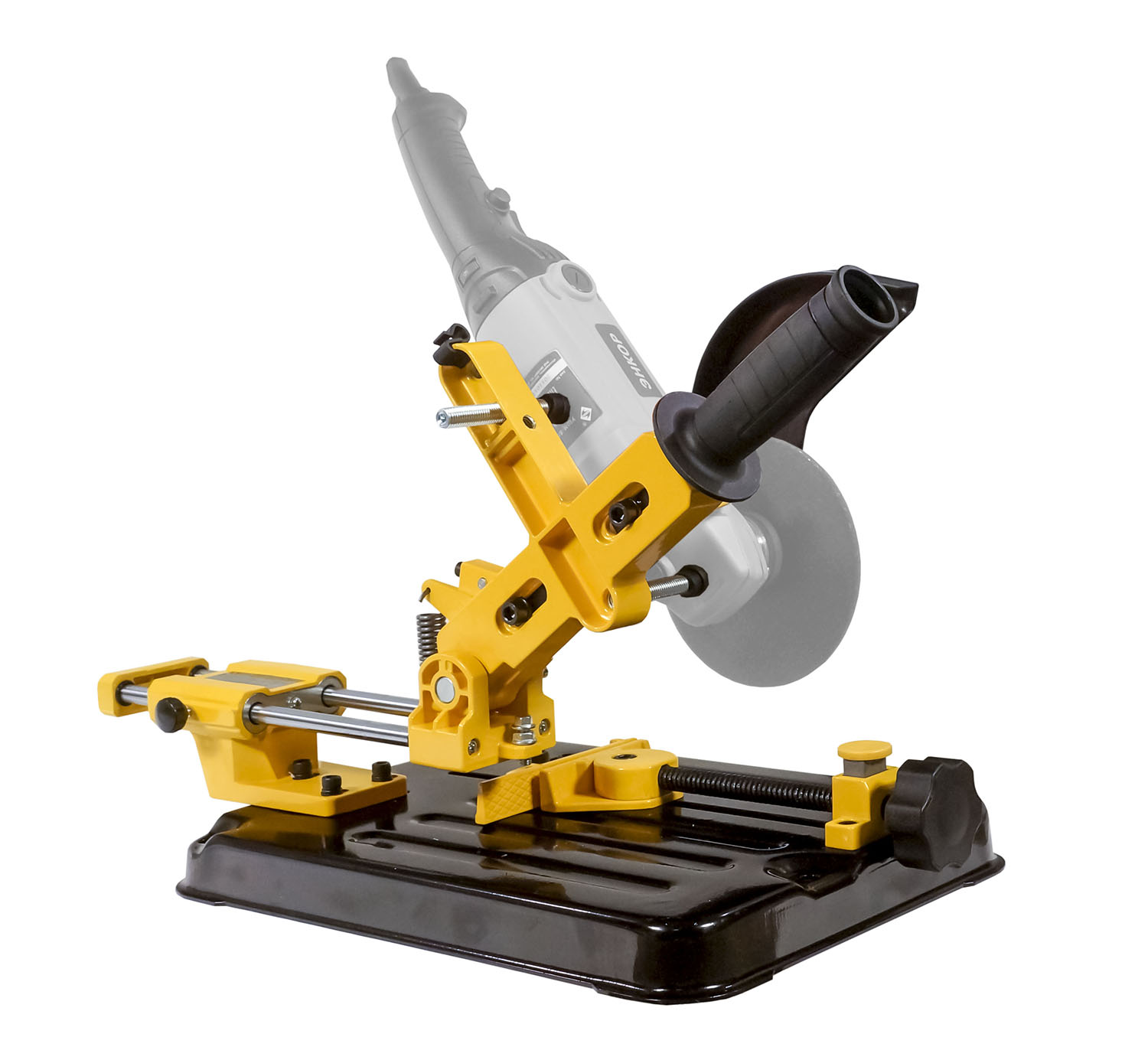

Фото стойки для болгарки своими руками

• Заточка бензопилы своими руками: заточка цепи и рекомендации по постройке устройства для заточки (125 фото и видео)

• Приспособление для заточки сверл своими руками — самодельные устройства для заточки кромок сверла (85 фото и видео)

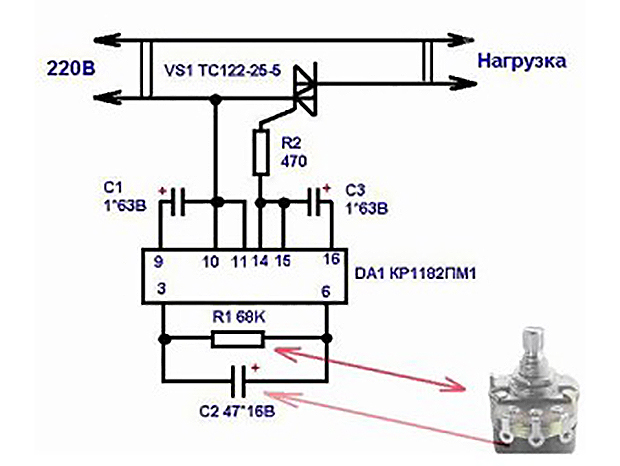

• Регулятор оборотов своими руками: подробная инструкция как сделать, схемы, чертежи и примеры изготовления (95 фото + видео)

• Ремонт МТЗ своими руками: разборка, ремонт, восстановление, регулировка и сборка минских тракторов (105 фото)

• Измельчитель веток своими руками: проекты, инструкция как сделать и советы из чего изготовить самодельный измельчитель (135 фото)

• Циркулярная пила своими руками: как сделать ручную и полуавтоматическую циркулярку (80 фото)

Читайте здесь — Ручной фрезер своими руками: подробная инструкция как изготовить фрезерный станок (видео и 100 фото)

Помогите сайту, сделайте репост

Шаг 5: сборка

1. Закрепите болгарку в арматуре. Просуньте сквозь отверстия в обеих пластиковых трубах карнизы для шторы для ванны.
2. Закрепите трубы из ПВХ при помощи полукруглых крепежей (сначала проверьте расположение труб для ванны, прежде чем закреплять трубы.)
3. Прикрутите пластину, на которой держится болгарка, к стальным трубам.
4. Закрепите болгарку так, чтобы она резала под правильным углом, после чего затяните все болты.
5. После сборки рассмотрите получившееся устройство, проверьте его работоспособность и разберите его. Покрасьте металлические детали. Дайте краске высохнуть в течение 24 часов. Продолжим на следующее утро.
6. При следующей сборке устройства не забудьте нанести смазку на трубы, чтобы облегчить передвижение скользящего механизма.

Процесс изготовления станка

Стационарные установки

В комплектацию фрезерного станка входят следующие конструктивные элементы:

Устройство фрезерного станка

• устойчивая станина;
• привод;
• поверхность для выполнения фрезерных работ, оборудованная линейкой.

При создании фрезера из болгарки необходимо осуществить соединение всех компонентов. Электроприводом в данном случае будет служить электроинструмент, закреплённый на крышке стола.

Стационарную установку можно выполнить в нескольких вариантах – с зафиксированной болгаркой или с подвижным устройством. Первую модификацию довольно просто реализовать в домашних условиях. Рабочее устройство можно закрепить для выполнения работы в горизонтальном либо вертикальном направлении. От плоскости планируемой обработки зависит порядок монтажа оборудования.

Станок, функционирующий в горизонтальной плоскости, изготавливается, соблюдая последовательность действий:

Фрезерный станок из болгарки своими руками

• сборка рамы из брусков или металлических уголков;
• обшивка каркаса листами фанеры;
• формирование в столешнице отверстия с диаметром, превышающим вал болгарки;
• крепление к нижней поверхности крышки стола инструмента. Крепеж выполняется с помощью саморезов, шурупов, хомутов;
• на поверхности столешницы формируются планки, выполняющие роль направляющих;
• конструкция подвергается чистке и последующему окрашиванию.

При сборе станка необходимо обеспечить доступ к болгарке без затруднения процесса смены насадок. Для комфортной деятельности можно закрепить тумблер электрооборудования. Предварительная блокировка кнопки во включенном положении позволяет осуществлять подачу питания к инструменту.

Горизонтальное расположение фрезы

Данное устройство изготавливается подобно вертикальному станку. Разница заключается в месте крепления болгарки – электроинструмент фиксируется на боковой поверхности конструкции и напоминает циркулярную пилу.

Для использования станка требуется установка фрезы. В специализированных магазинах имеются различные отрезные диски – фрезы, которые крепятся зажимной гайкой. В случае необходимости использования шпоночных насадок необходим переходник, укомплектованный резьбой для крепления механизма и местом для фиксации фрезы.

Крепление болгарки сбоку

Ручной фрезерный инструмент

Данный фрезер существенно проще в изготовлении, по сравнению со стационарными устройствами. Для выполнения работ с помощью этого инструмента требуется надёжная фиксация заготовки, исключающая вибрацию, всевозможные смещения. В качестве такого крепления, как правило, выступают тиски либо струбцины. От качества фиксации зависит скорость и качество проведения работ.

Схема закрепления болгарки для фрезерного станка

Вариантов изготовления из болгарки ручных устройств для фрезерования довольно много, как и материалов, доступных для применения. В большинстве случаев ручные устройства представляют собой насадки, позволяющие использовать их для проведения фрезерных операций. Элементарные модели не позволяют перемещать режущую насадку в вертикальном направлении, так как они предназначены для осуществления простейших операций.

В случае сравнения самодельных фрезеров, изготовленных ручным способом либо в виде стационарной установки, по качеству обработки существенно выигрывают стационарные фрезы. А если речь идёт о простоте и универсальности использования, то лидирует ручной инструмент. Выполнение фрезерных работ с помощью ручного устройства либо стационарной установки требует неукоснительного соблюдения правил безопасности.

Видео по теме: Самодельный фрезерный станок из болгарки своими руками

Публикации по теме

Пошаговая инструкция по изготовлению стационарной циркулярной пилы своими руками

Принцип изготовления циркулярки из болгарки своими руками

Технологии изготовления отрезного станка из болгарки своими руками

Изготовление режущего инструмента своими руками

В качестве одного из вариантов самостоятельного изготовления режущего инструмента может быть рассмотрен случай, когда используется угловая шлифовальная машинка (болгарка), уже отработавшая положенный ей срок. За основу рабочих параметров механизма могут быть взяты характеристики торцовки с протяжкой, рассчитанной на следующие параметры.

Обороты двигателя – порядка 4500, а длина формируемого пропила – 300-350 мм (второй показатель значительно выше, чем у фирменных моделей среднего класса).

Подвижная часть будущего самодельного устройства делается на основе старого автомобильного колеса со шкворнем, на наружной стороне которого на корпусе подшипников приваривается ушко для фиксации основания с болгаркой. Последнее закрепляется на корпусе посредством винтов типоразмера М6.

Для предохранения от попадания стружки в лицо пользователя получившаяся конструкция сверху закрывается защитным коробом. Механизм протяжки изготавливается из старых амортизаторов от грузового автомобиля. Сначала из них выливается масло, а затем в корпусах просверливаются вентиляционные отверстия (позже они закрываются специальной сеткой, защищающей механизм от пыли и стружки).

Во избежание резкого рывка, хорошо ощущаемого при включении болгарки, изготавливаемый инструмент оснащается специальным модулем, снижающим обороты во время пуска.

В заключительной части обзора ещё раз надо напомнить о безопасности работы с торцовкой по дереву, которая относится к высокооборотным механизмам с режущим диском. Всё это вынуждает принимать при обращении с ней специальные меры защиты, заключающиеся в использовании очков и толстых холщовых рукавиц.

Разновидности насадок на болгарку для обработки дерева

Грубая зачистка древесины

Диск-рубанок

Такая насадка практически полностью заменяет этот ручной инструмент.

Незаменимая вещь, если требуется, к примеру, произвести черновую обработку бревна – при возведении сруба, подготовке опор ограждения и так далее.

Особенности применения:

• В данном случае защитный кожух можно снять. Такая насадка является цельнолитой, и ее разрушение не происходит. Но защита от разлетающейся щепы (очки, плотная одежда, рукавицы) требуется.
• Допускается работа только с «болгаркой», в которой предусмотрена (или устанавливается) вторая рукоятка. УШМ должна удерживаться при черновой обработке дерева обязательно двумя руками.

Диск обдирочный

Основное назначение подобных насадок – снятие с древесины коры, обтесывание заготовки. Если «болгарка» в умелых руках, то с таким приспособлением можно сделать выборку материала. Например, при необходимости вырубки чаши. Если возводится бревенчатый сруб, то УШМ с такой насадкой отлично заменяет плотницкий топор.

В некоторых случаях обдирочным диском можно произвести распиловку. Правда, рез будет широким, да и отходов (стружки, опилок) получится много.

Фрезерование

Диски

Такие насадки выпускаются в различном исполнении. Главное отличие приспособлений – в размере зерен абразива.

Они по специфике применения мало чем отличаются от рашпилей. Разница лишь в скорости выполнения технологической операции. При определенных навыках такие насадки целесообразно использовать и для чистовой обработки дерева.

Фрезы

Они есть, и специально по дереву. Ассортимент значительный, так как насадки этого типа отличаются конфигурацией, расположением и размерами зубьев.

Назначение фрез:

• Выборка пазов.
• Предварительное выравнивание кромок.
• Вырезка чаши.
• Распиловка (для деревянных заготовок небольшого сечения).

Специфика применения:

• При обработке древесины такими насадками демонтировать защитный кожух запрещается.
• На каждое изделие есть инструкция. В ней однозначно указано, для каких видов работ предназначена данная насадка, рекомендуемые обороты «болгарки» и так далее.

Шлифовка дерева

Если расшифровать аббревиатуру УШМ, то понятно, что именно чистовая обработка – основное предназначение «болгарки».

Кордщетки

Используются преимущественно для первичной (грубой) шлифовки древесины, когда требуется сгладить неровности образца.

Диски торцевые

Названия говорит само за себя. Такими насадками обрабатываются конечные части деревянных заготовок (срезы). Особенно эффективны, если приходится иметь дело с угловыми (косыми) распилами.

Насадки лепестковые

Наиболее используемые шлифовочные приспособления для «болгарки».

Такие насадки применяются последовательно, поэтому для обработки дерева их понадобится несколько. Шлифовка начинается диском с «грубым» абразивом, и постепенно размер его зерна необходимо уменьшать. Следовательно, приспособления в процессе работы на «болгарке» периодически меняются.

Шлифовальные круги

Наиболее универсальное приспособление к «болгарке». Его одного вполне достаточно для разной степени шлифовки. Сама насадка представляет собой металлическую основу, на которой крепятся круги с той или иной зернистостью. Они легко меняются или по мере износа, или в случае перехода на другой участок работы. Следовательно, только круги и являются расходным материалом. Сама же насадка используется неограниченное время.

Специфика применения:

• Шлифовка дерева.
• Циклевка паркета.
• Обработка кромок и торцов.
• Зачистка древесины перед окрашиванием.

Полировка древесины

Для этих целей используются щетки, диски круги. Их «рабочие элементы» могут быть из губки, войлока, мелкозернистой «наждачки» и ряда других материалов.

В статье приведены примеры лишь основных типов насадок на «болгарку». Изделий данного класса довольно много, поэтому несложно выбрать оптимальный вариант приспособления для обработки любой древесины. Автор надеется, что приведенная информация поможет читателю в этом.

САМОДЕЛКИН ДРУГ

Уважаемые посетители сайта «Самоделкин друг» из представленного автором мастер-класса вы узнаете как самостоятельно можно сделать отрезной станок имея 3 фазный двигатель и кучу металлолома. Каждый уважающий себя мастер просто обязан иметь в своей мастерской болгарку, но при длительной работе при помощи УШМ начинаются проблемы с спиной, потому как при обработке, распиловке металла приходится нагибаться, что не очень то профессионально. Многие сегодня переделывают болгарки в отрезные станки, что намного повышает производительность труда. А вот наш автор пошел еще дальше и создал станок абсолютно с нуля, имея 3 фазный двигатель еще Советского производства и металл в виде уголка, трубы и листа . Так же из уголка был сварен стол, а столешница имеет толщину равную 5 мм.

Работать подобным станком довольно удобно, уже не придется гнуть спину над металлом, а просто кладется заготовка на стол, зажимается тисами и опускается пилящая часть. При установленном мощном двигателе в 1500 оборотов, метал режется как масло.

И так, давайте же рассмотрим, что конкретно понадобится автору для сборки станка?

Материалы

1. 3 фазный электродвигатель 1500 оборотов
2. уголок
3. проф труба квадратного сечения
4. краска
5. подшипники
6. гайка
7. болт
8. пружина
9. отрезной диск
10. листовой металл 2 и 5 мм
11. труба
12. фанера
13. автомат выключения
14. шкив
15. ремень

Инструменты

1. токарный станок
2. болгарка
3. сварочный аппарат
4. дрель
5. молоток
6. напильник
7. штангенциркуль
8. набор гаечных ключей

Процесс создания отрезного станка своими руками.

И так, первым делом автор начинает вытачивать шпиндель на токарном станке, он точится под 306 е подшипники и имеет диаметр 30 мм. С одной стороны посадочное место под шкив, а с другой соответственно для установки отрезного круга и резьба для его крепления.

Схема и чертежи.

От трубы отрезается 2 куска -это будут посадочные кольца для подшипников. Подшипник вставляется в кольцо и надевается на шпиндель. После отрезается еще один кусок трубы, он будет соединять 2 посадочных кольца.Прихватывает по краям, главное не приварить сам подшипник))) Как уже было сказано, на одну сторону крепится шкив. А на другой стороне будет установлен отрезной диск.После чего изготавливается рама станка с проделанными отверстиями для регулировки и натяжения ремня.Примерка и установка электромотора. Далее мастер работает над изготовлением защитного кожуха для отрезного диска.Для чего используется металл 2 мм и уголок. Уголок кожуха приваривается к раме станка. Шарнир делается из 2х труб разного диаметра по средству вставки одна в другую. Сварен стол из уголка и листа металла 5 мм. К столешнице приваривается шарнир. Ручку мастер делает из проф трубы и стального прута. Вот что получается. Для крепления заготовки необходимы тиски и они будут сделаны из водопроводной задвижки. Один уголок остается неподвижным, а второй ходит и зажимает заготовку. Для защиты ремня так же сделан кожух. Установлен.Подключен автомат. Защита от искр. В нижней части стола добавлены полочки из фанеры. Покраска. И вот так станок выглядит в завершенном виде. Вот такой замечательный и мощный отрезной станок получился у нашего мастера, теперь он может спокойно и не напрягая спину работать более продолжительное время, а это повышение производительности труда и дохода соответственно. Собранный станок из металлолома смотрится не чуть не хуже заводского аналога, а самое главное достанется такой чудо-станок практически бесплатно (если имеются в наличии необходимые составляющие и запчасти) Если Вам понравился материал, то приглашаем к нам в группу Приходите, у нас много полезной информации.

Tweet

8 Поделились

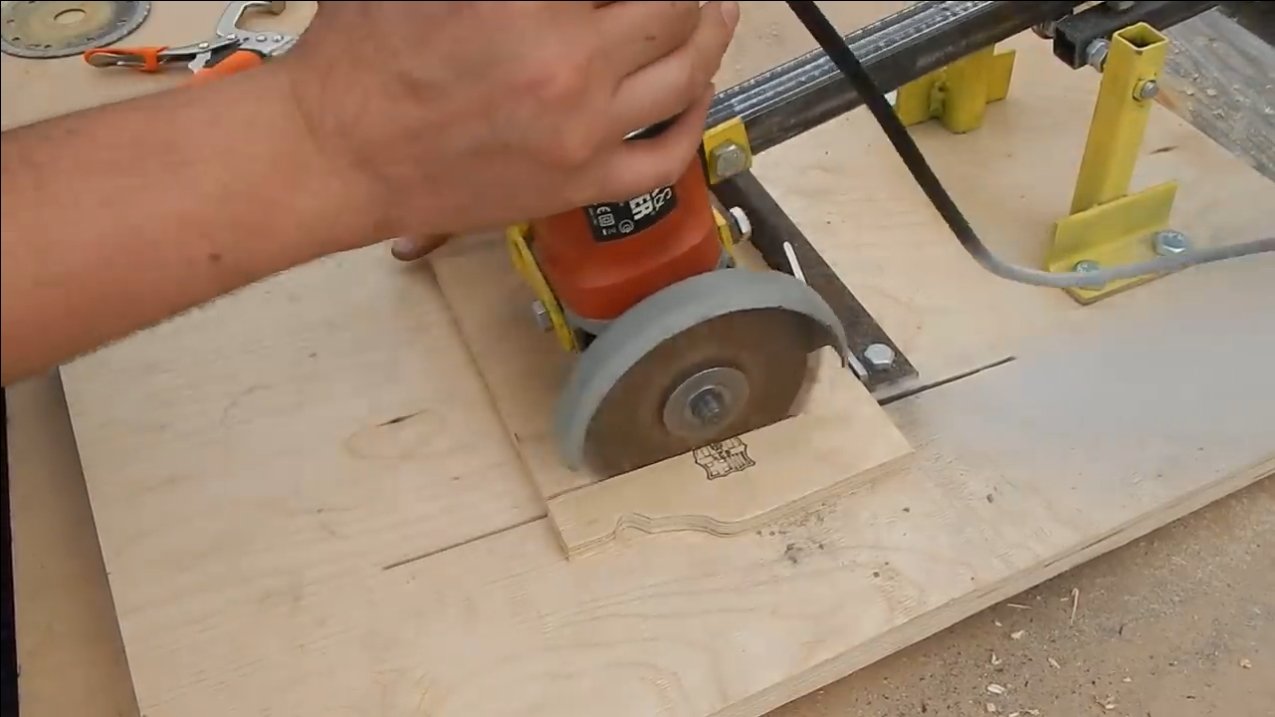

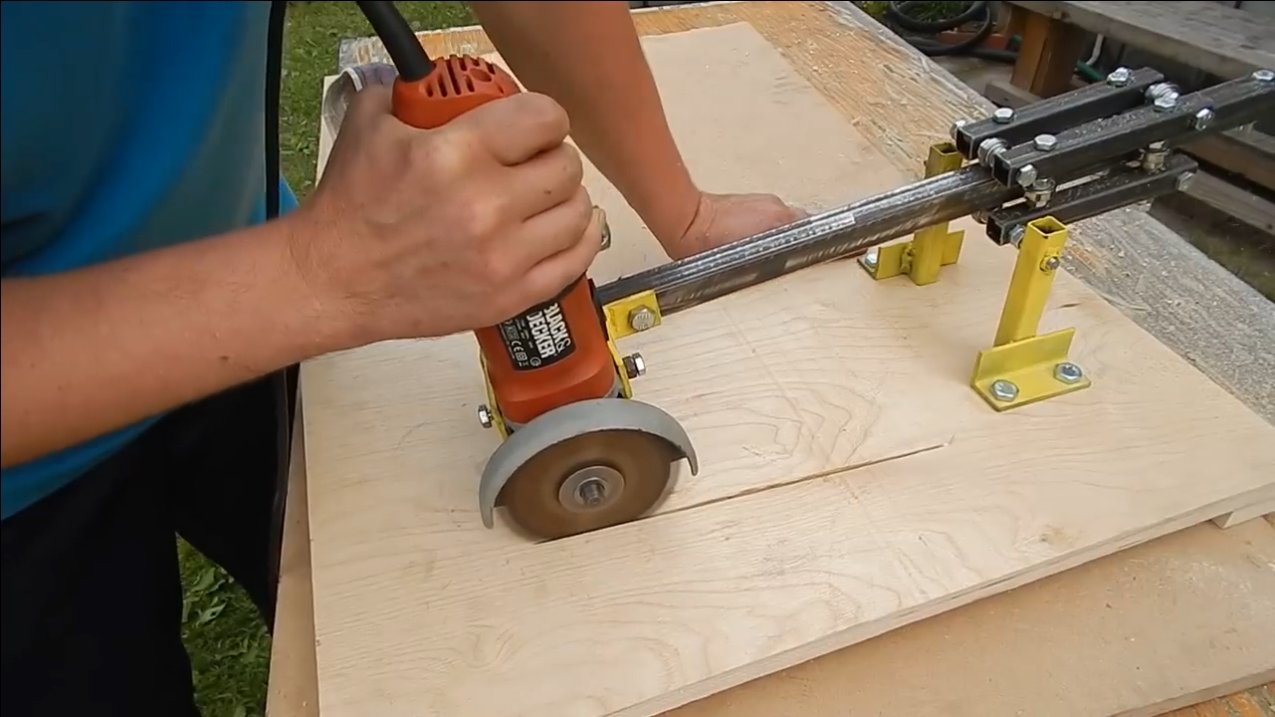

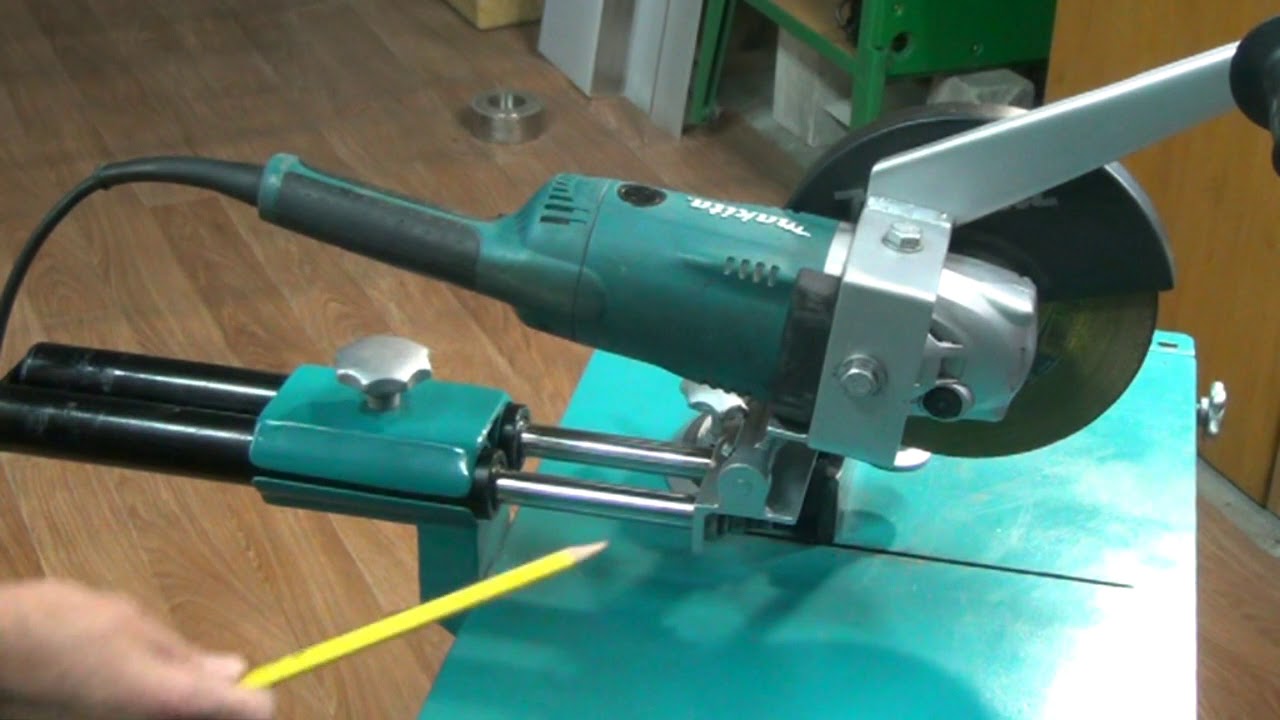

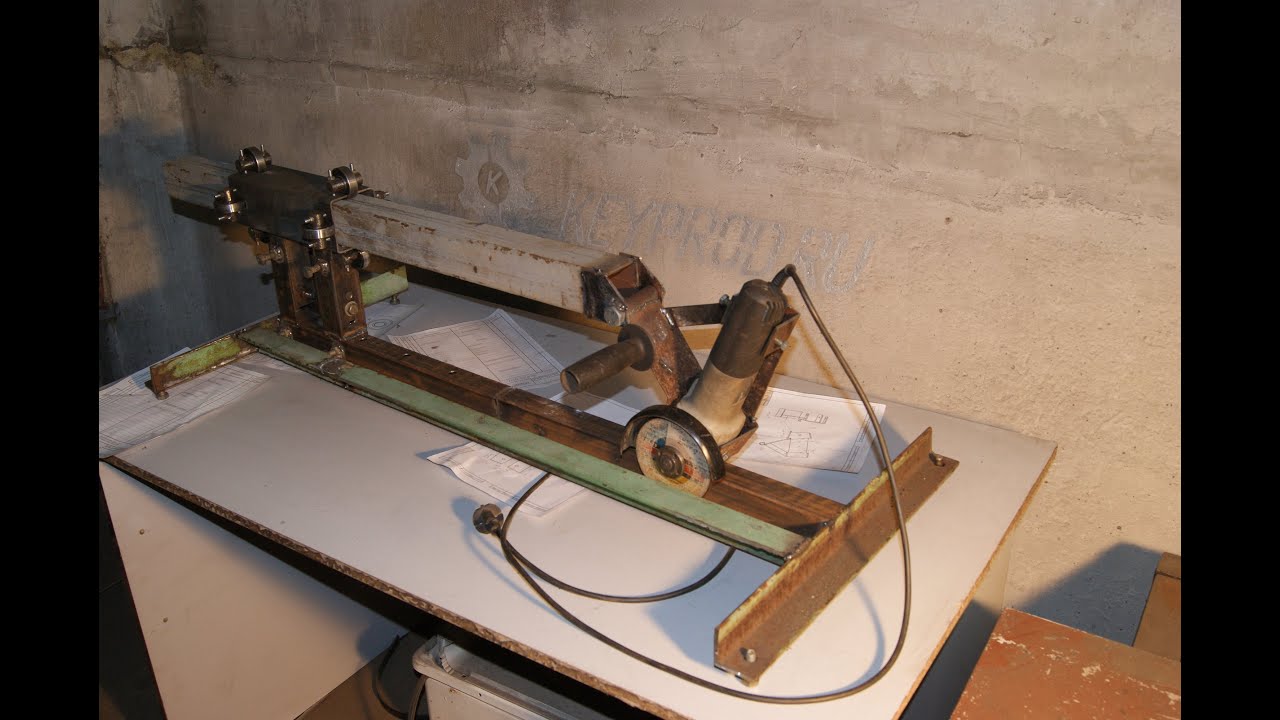

Станок для резки листовой стали

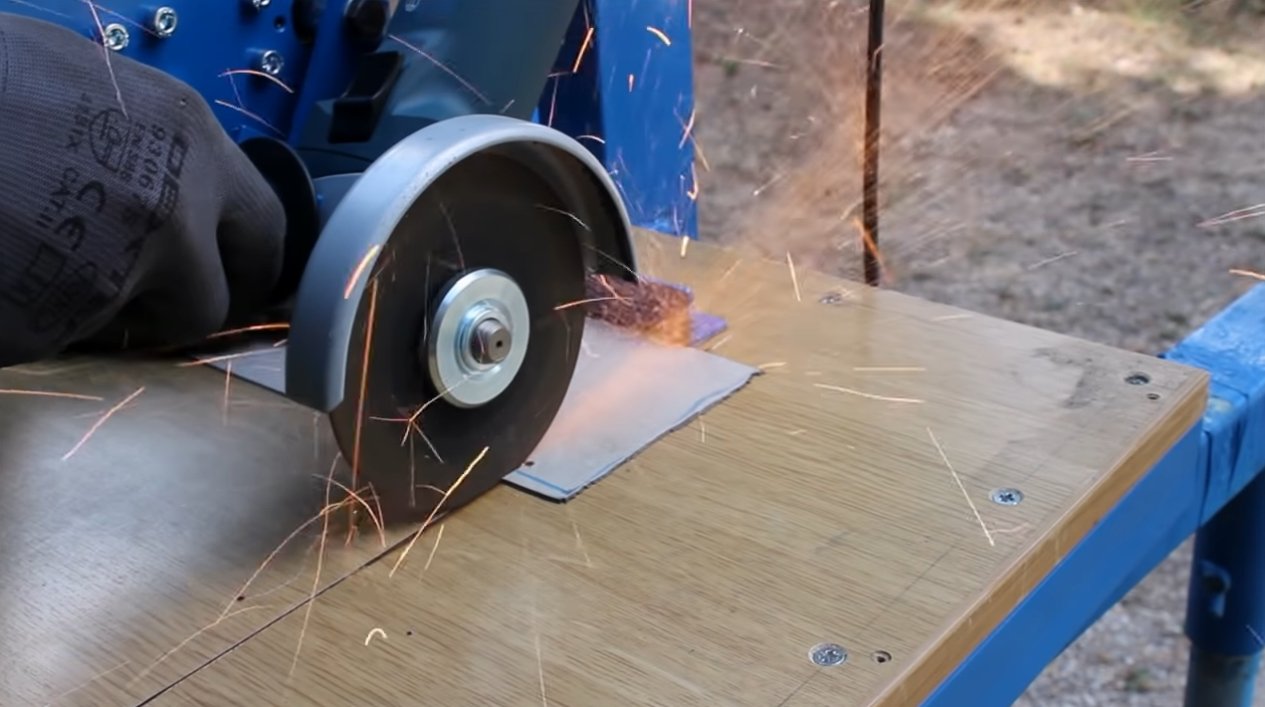

Станок из УШМ для резки листового металла

Для резки листовой стали, длинномерных листов текстолита, ДСП с помощью болгарки нужна другая конструкция. В этом случае УШМ должна иметь возможность перемещаться вдоль обрабатываемого материала. Это становится возможным, если закрепить болгарку на подвижной каретке.

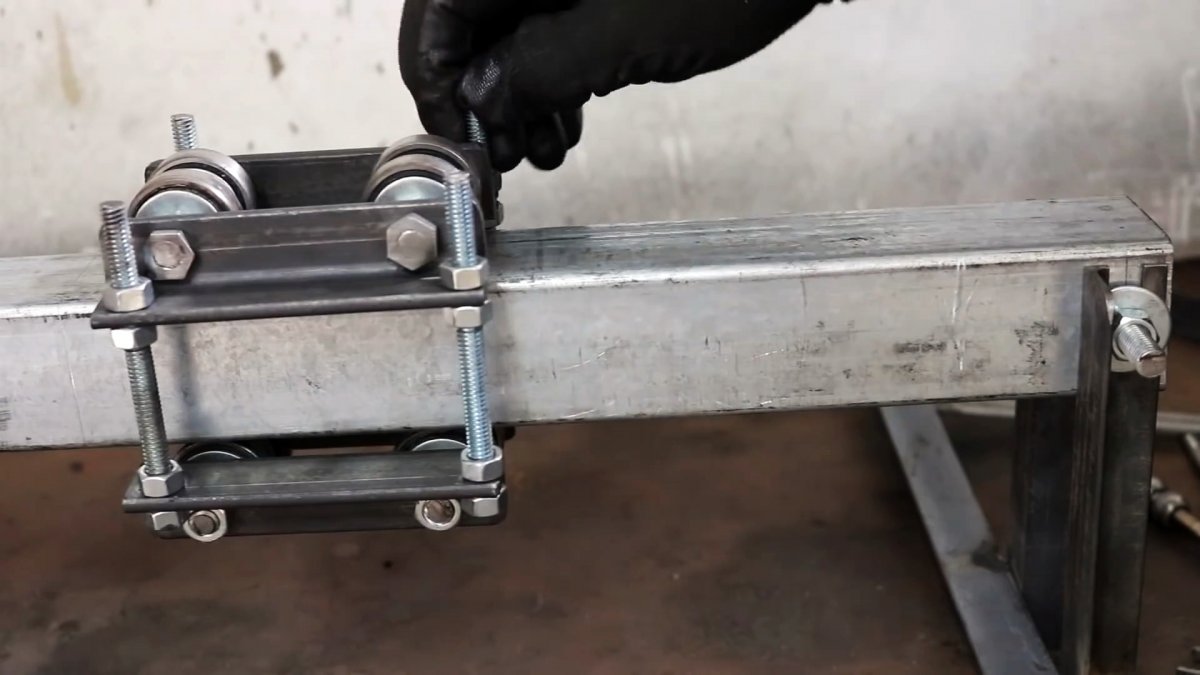

Каретку можно изготовить на базе роликовых дверных блоков. В качестве направляющих используются уголки или швеллеры небольших размеров. Они строго параллельно привариваются к основе. Вместо сварки возможно винтовое соединение с платформой, при этом винты должны быть с потайной головкой, гайки зафиксированы шайбами Гровера или контргайками.

Непосредственно на каретке УШМ может быть закреплена жестко или на маятниковом рычаге. Направляющие должны быть установлены так, чтобы между ними и рабочим столом имелся зазор для расположения разрезаемого материала на столе.

Видео по теме: Стойка для болгарки

Публикации по теме

Чертежи для самостоятельного изготовления стойки под дрель

Создание фрезерно-копировального станка в домашних условиях

Правила выбора болгарки для дома

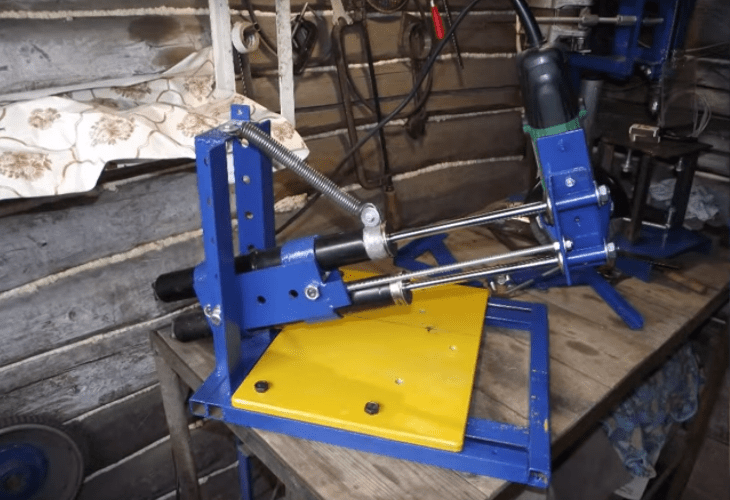

Устройство маятниковой пилы из болгарки

Маятниковая пила из болгарки доступна для сборки в домашних условиях, не требует дорогостоящих материалов и особой квалификации. Отрезной станок имеет несложную конструкцию и состоит из нескольких узлов:

• станина;
• маятник;
• крепление под УШМ.

Станина представляет собой стальную раму, сваренную из профильных труб, с платформой из листового металла толщиной не менее 3 мм. К этой плите крепится кронштейн, на который монтируют шарнир маятниковой пилы, а также упор для удержания заготовки. К слову, таких упоров может быть несколько: удобно, когда один элемент позволяет сделать перпендикулярный разрез, а другой даёт возможность распилить материал под необходимым углом. Наиболее совершенным упором является поворотное приспособление с транспортиром, при помощи которого выставляют любой угол между деталью и отрезным диском. Немаловажная деталь: в месте касания пилы к платформе в столешнице выполняется пропил, его ширина должна равняться удвоенной толщине режущего круга, а длина — соответствовать диаметру.

Стандартная конструкция состоит из станины, маятника и крепления для болгарки

Маятник отрезного станка представляет собой Т-образную деталь из прямоугольного металлопрофиля. С одной стороны этот узел крепится подвижным соединением к кронштейну станины, а с другой к нему присоединяют крепление под болгарку. Подвижность шарнира маятниковой пилы обеспечивают подшипники качения или втулки, а возврат инструмента в исходное положение — гибкий элемент (резиновый жгут или пружина).

Крепление болгарки представляет собой консоль с одним или двумя кронштейнами, соединёнными с маятником. К одному из них УШМ прикрепляется болтами. Для этого в корпусе её редуктора предусмотрены резьбовые отверстия для крепления ручки. Второй кронштейн представляет собой обычный хомут (стремянку), который удерживает режущий инструмент за корпус.

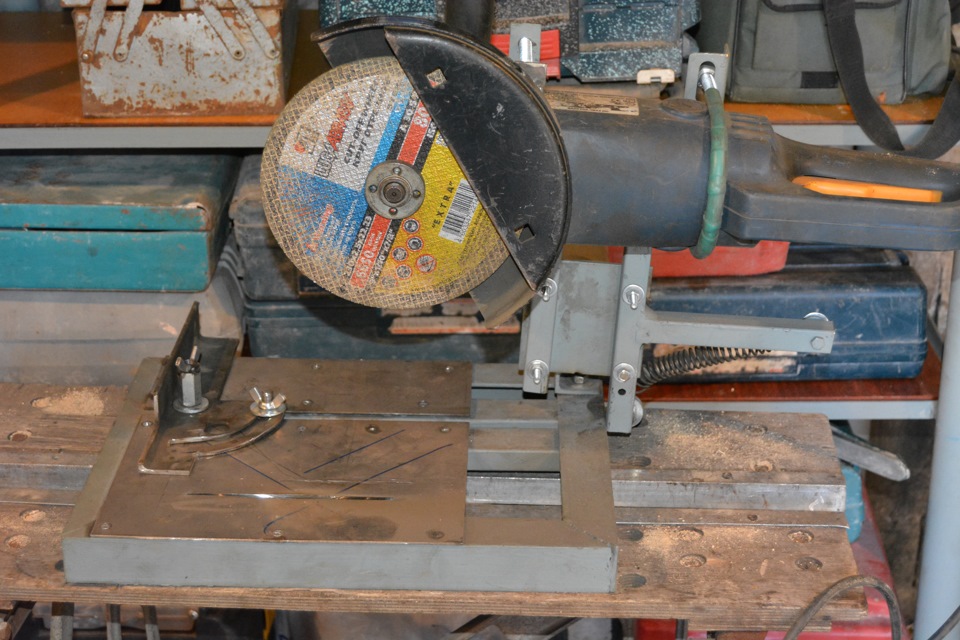

Отрезной станок маятникового типа

Платформа для станка изготавливается из листовой стали. Для маятникового рычага подойдет профильная труба, к которой строго перпендикулярно приваривается поперечный вал. На этот вал с обоих концов жестко запрессовываются два подшипниковых узла. После этого приваривается маятник.

Схема устройства отрезного станка по металлу маятникового типа

Из стальной полосы изготавливается скоба для крепления корпуса редуктора УШМа. Для крепления просверливаются отверстия по краям и по центру. Для обеспечения жесткой фиксации корпуса к маятнику из стального прутка делается хомут. Металлическая прижимная планка фиксируется болтами. Готовый кронштейн, выполненный в виде буквы «П», крепится на консоль.

Консоль с хомутом и креплением для УШМ приваривается к маятниковому рычагу, одновременно устанавливается защитный кожух. Для автоматического возврата болгарки в исходное положение используется возвратная пружина, которую следует подобрать в соответствии с весом УШМ.

После того, как станок будет собран, его необходимо включить и на холостом ходу проверить, нет ли вибраций, люфта. Затем отрезным кругом максимальной толщины прорезать паз для режущего инструмента. На платформе болтами крепятся упоры для основных направлений запила – 45° и 90°.

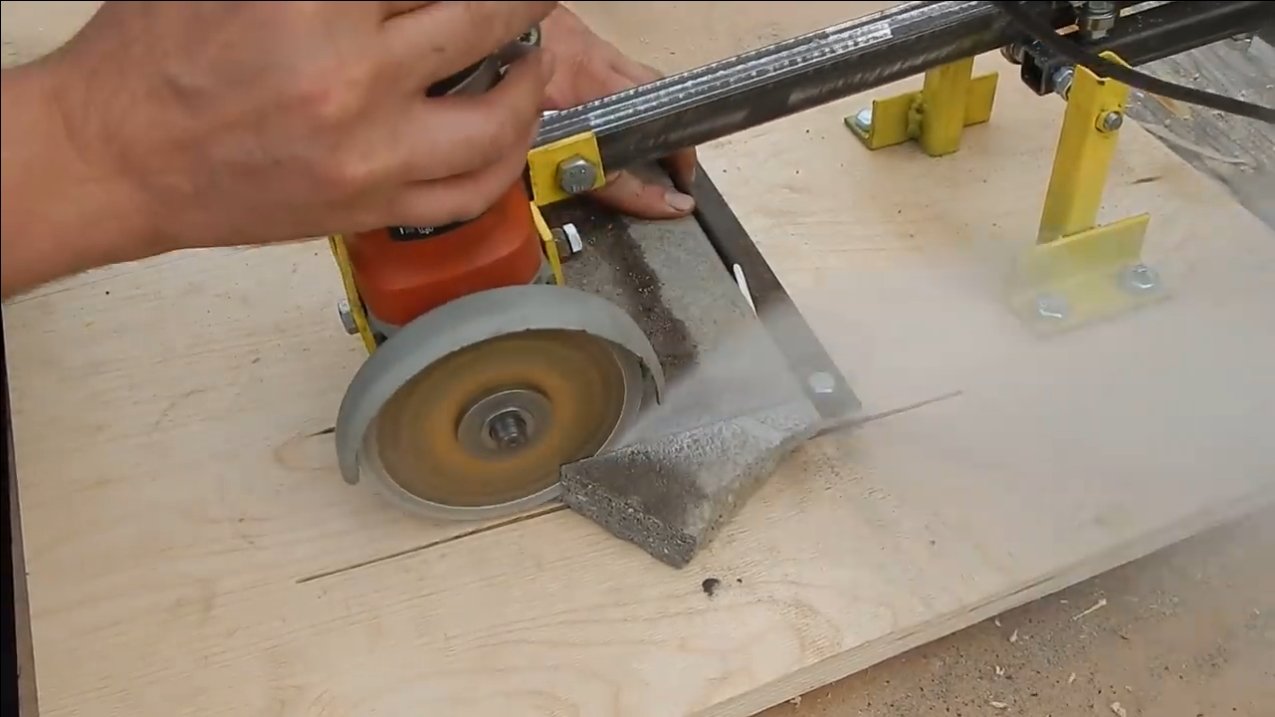

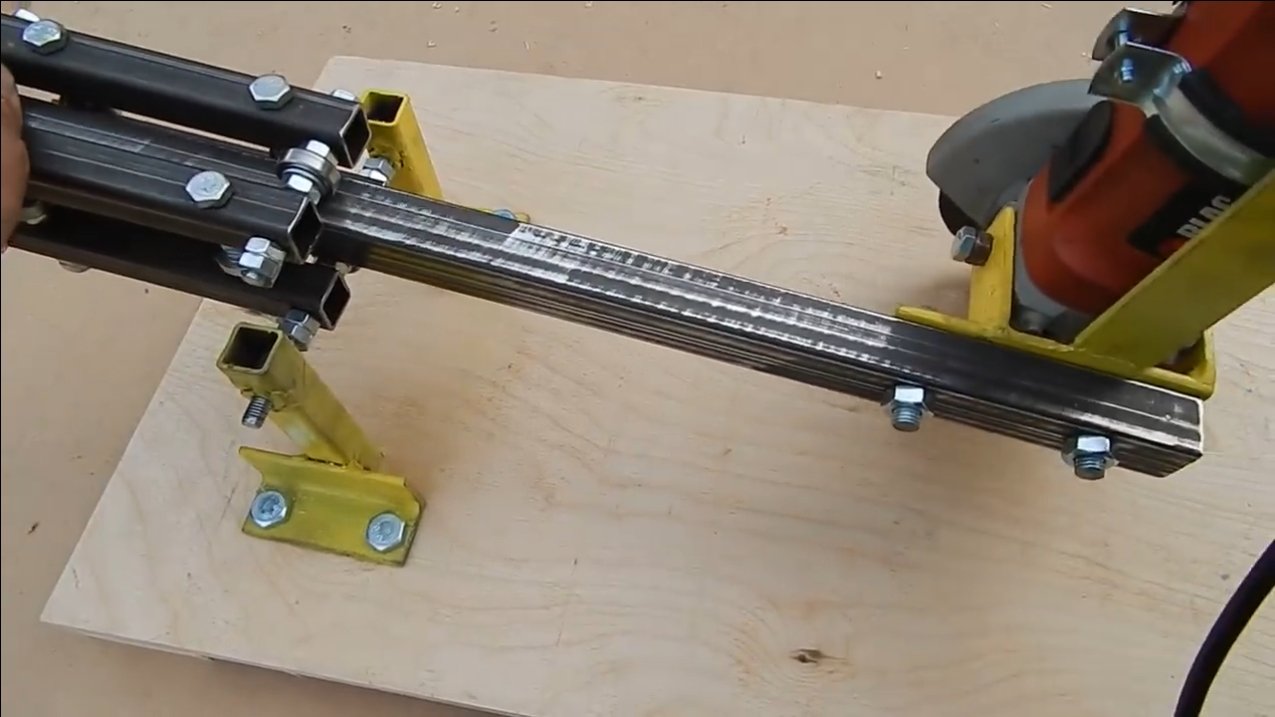

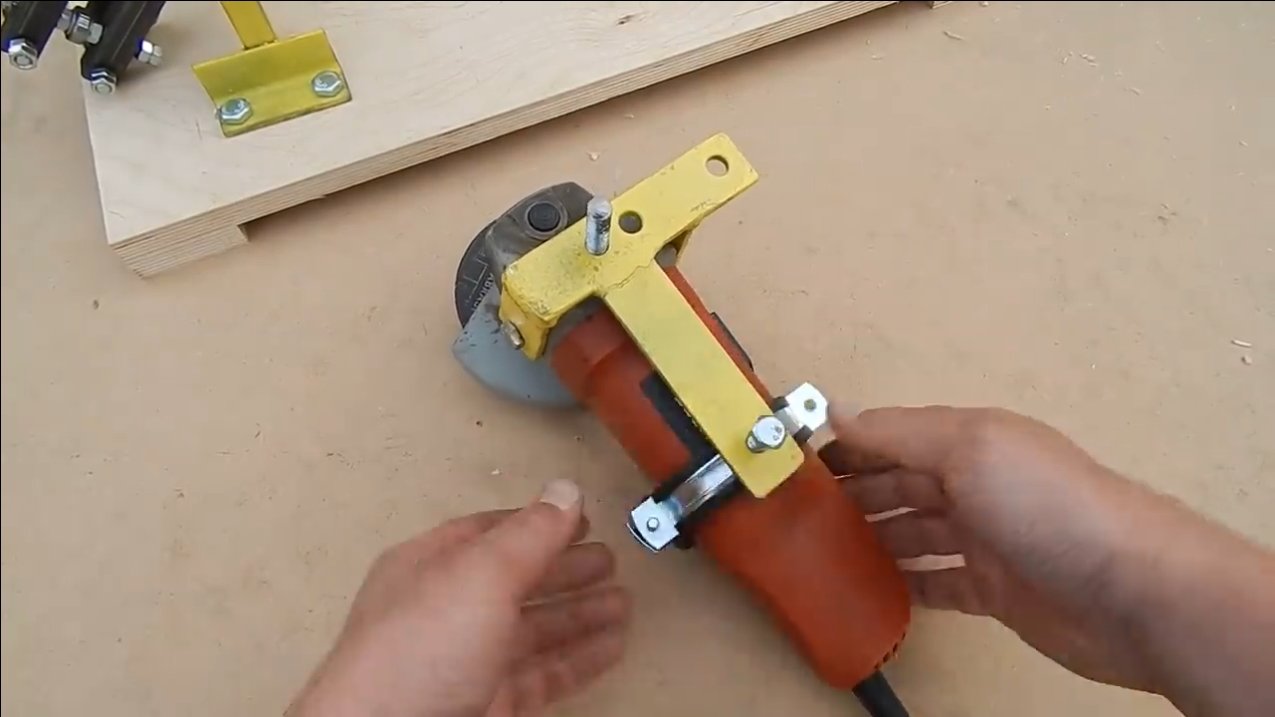

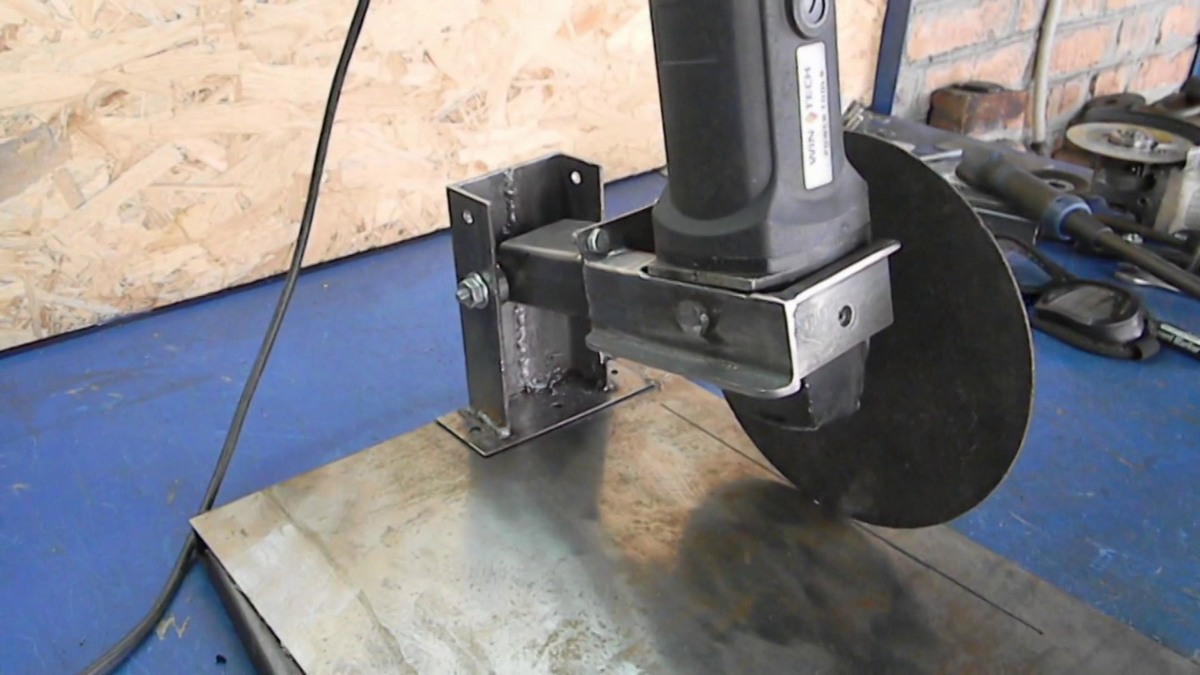

Шаг 1: Делаем держатель для болгарки

У нас имелась болгарка Dewalt D28402. В ней есть два отверстия на противоположных сторонах, чтобы прикручивать туда ручку. Эти отверстия и будут придерживать болгарку в держателе.

Есть много способов сделать такой держатель. Его форма зависит от формы и типа болгарки, с которой вы собираетесь работать – необходимо много чего отмерить, чтобы разработать функциональный дизайн, который должен также позволять вам отсоединить болгарку для ручной работы.

Чтобы разработать дизайн держателя для болгарки использовалась программа Sketchup. Взгляните на фотографии.

Когда дизайн детали был разработан, собрали и распилили несколько кусков металлического лома, который подходил по многим параметрам. Получилось пять отрезков плоского металла, толщиной 0.5 и шириной 2.5 см. Их сварили и получилась арматура, которую вы видите на фотографии.

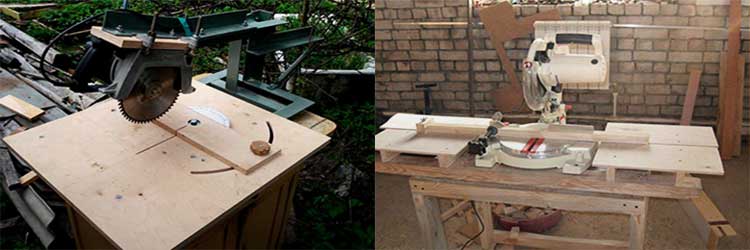

Из чего можно сделать электрическую пилу своими руками

Если в процессе работы появилась необходимость в выполнении распила досок или другого материала для последующей стыковки заготовок торцами, а маятниковой пилы нет под рукой, её можно сделать своими руками из уже имеющегося у вас инструмента. Для этого подойдёт любой электрический инструмент, в котором рабочим элементом является пильный диск.

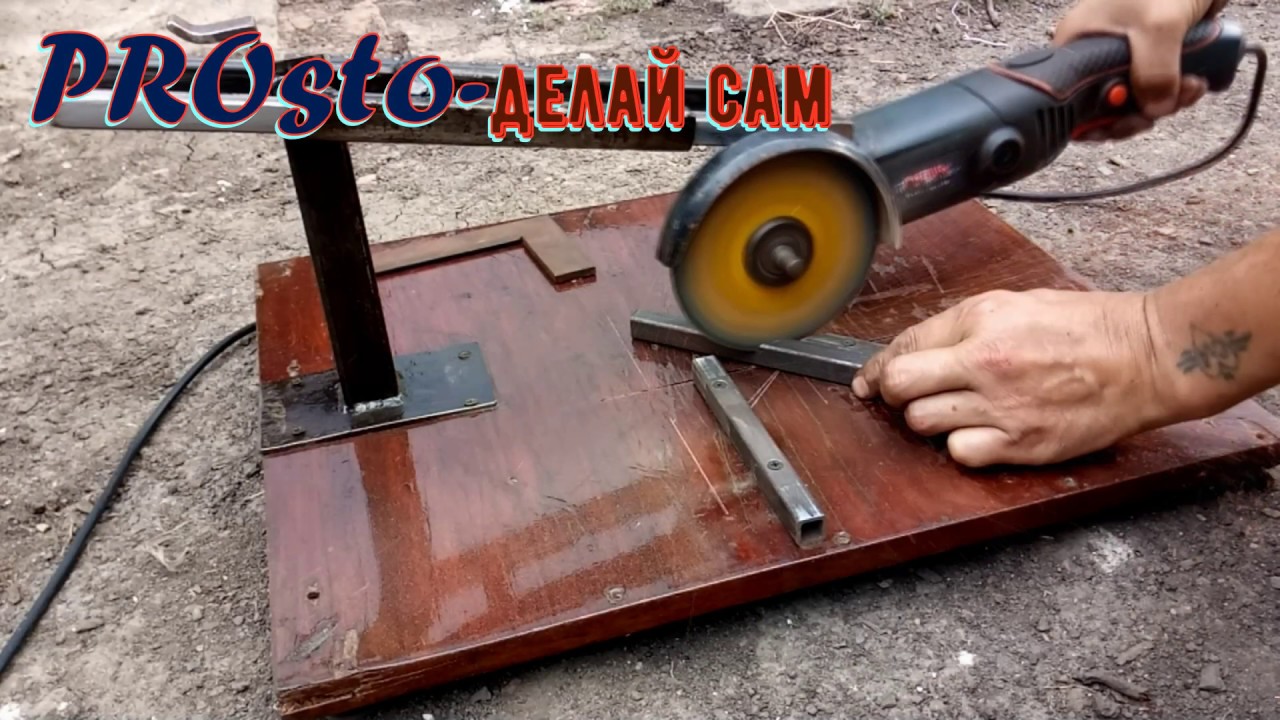

Из болгарки на металлической подставке

Болгарка является уникальным инструментом, из которого можно сделать любые режущие приспособления и устройства, в том числе и торцовочную пилу. Самая простая конструкция торцовки позволит распиливать доски и другой материал под углом 90о

Можно быстро соорудить на скорую руку торцовку для распила досок под прямым углом

Такой инструмент соорудить достаточно просто. Для этого необходимо:

1. Из металлического листа и уголков сделать станину, и приварить (прикрутить болтами) к ней стойку из уголка 50х50.
2. Для рычага использовать трубу, на которую приварить два кронштейна для крепления болгарки. Болгарка крепится на болтовом соединении к кожуху, который должен иметь достаточную жёсткость и толщину. Каждый может, проявив фантазию, придумать и свой вариант крепления.
3. Крепление рычага к вертикальной стойке станка можно выполнить обычное болтовое, предусмотрев ограничители для фиксации его в вертикальном положении, или просто использовав самозажимающуюся конструкцию, как это сделано в приведённом ниже видео 1.
4. Прикрепив к трубе болгарку, нужно сделать в станине прорезь, чтобы пильный диск мог свободно проходить в него, обеспечивая полный пропил заготовки.
5. Боковой упор можно выполнить поворотным, предусмотрев разметку на станине под нужными углами, и поворачивая на столе саму заготовку, как это сделано на видео 2.

Как сделать торцовочную пилу с возможностью реза под углом — видео

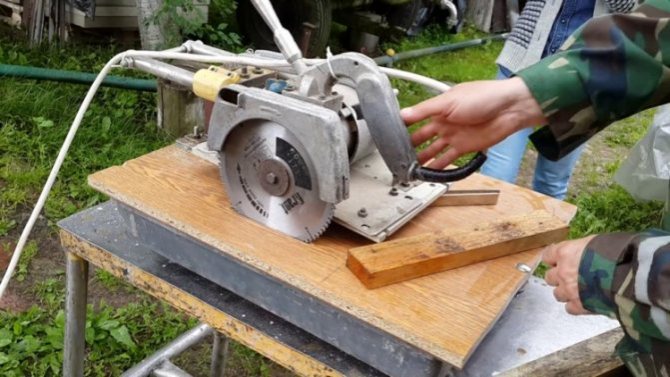

Из ручной циркулярки на деревянном опорном столе

Соорудить станок распиловочный для разрезания деревянных заготовок можно также из ручной циркулярной пилы. Его можно сделать из металла или дерева, как показано на приведённом ниже рисунке.

Для основных элементов конструкции использовано дерево

Конструкция такой торцовочной пилы достаточно проста. Чтобы её сделать своими руками необходимо:

1. Из листов фанеры или ДСП соорудить станину, на которой закрепить вертикальную стойку с посаженной в неё на длинную шпильку конструкцией своеобразного маятника, выполненного из доски. Предварительно в этой доске нужно прорезать отверстия для крепления ручной циркулярки.
2. Из металлического стержня и уголка изготовить задний подвижный шарнир, и установив на стержень пружину, прикрепить шарнир к станине и маятнику, как это сделано на следующем рисунке.
3. Отсоединив рукоятку от ручной циркулярки, закрепляем её в прорези на маятнике станка.
4. Остаётся аккуратно уложить кабель в предусмотренные для него пазы, и подключив инструмент, проделать прорезь в столешнице. Под прямым углом к линии реза закрепляем боковые упоры. Сделав их поворотными, можно будет резать заготовки под заданным углом.

Самодельный верстак (крепёж) без чертежа

Для удобства работы на торцовочной пиле, нужно изготовить для неё верстак. Желательно, чтобы он был разборной, на случай, если придётся работать с инструментом не по месту жительства, а на строительной площадке. Поэтому лучше всего выполнить крепление столешницы верстака к ножкам с помощью саморезов. Чтобы сделать такой верстак необходимо:

1. Изготовить верхнюю раму стола из деревянного бруса 40х40 длиной в две ширины торцовочной пилы. Прикрутить к ней саморезами ножки из того же пиломатериала, не забыв сделать распорки на расстоянии 15 см от пола и укрепить места соединения металлическими уголками.
2. Из доски изготавливаем столешницу шириной на 10 см больше чем длина конструкции пилы, а длиной равной ширине торцовки умноженной на 3.
3. Из листов фанеры, ДСП или МДФ мастерим импровизированные столики таким образом, чтобы их поверхность, при установке на столешницу, находилась в одном уровне с поверхностью поворотного стола торцевой пилы, как это показано на следующем рисунке.

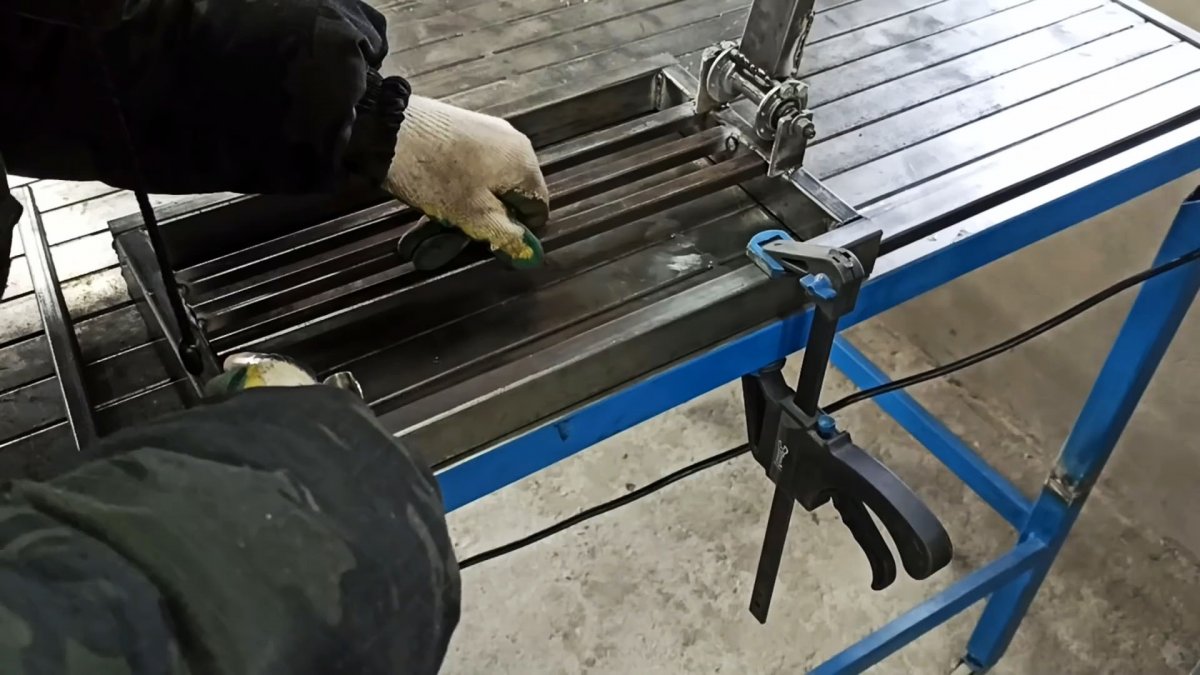

4. Закрепляем столики на столешнице, оставив посредине достаточно места для размещения инструмента.

Такой верстак можно использовать как в домашней мастерской, так и брать с собой на вывоз. к месту производства работ.

Торцовочные пилы являются уникальным инструментом для выполнения многих строительных работ, связанных с деревообработкой. Когда у вас возникнет потребность в таком оборудовании, вы сможете теперь правильно подобрать для себя наиболее подходящую торцовку, или смастерить её своими руками, если потребность в распиловочных работах возникает не слишком часто.

Особенности использования УШМ в качестве пилы

Не лишним для вашей безопасности будет напомнить о том, что не все виды дисков можно напрямую использовать для болгарки. В первую очередь это касается дисков для пиления древесины, имеющих значительно более низкие показатели оборотов, чем используются почти во всех болгарках.

Исключение составляют специальные диски по дереву, рассчитанные на стандартные обороты угловых шлифмашинок.

Хорошо, если ваш инструмент имеет регулировку оборотов. А если нет, то, прежде чем использовать свою УШМ в качестве торцовочной пилы по дереву, изготовьте несложный регулятор ее оборотов на базе микросхемы КР1182ПМ1, или близкой ей по показателям, по такой схеме.

Использовать простой реостат для этого не стоит. Вместе с уменьшением оборотов, он также пропорционально снизит мощность и крутящий момент инструмента. Да и для самой болгарки использование в таких режимах работы вредно.

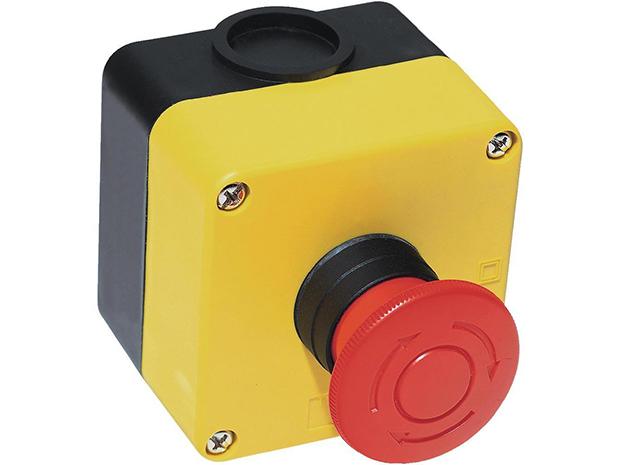

Настоятельно рекомендуем обеспечить вашу стойку кнопкой аварийного отключения инструмента, ведь доступ к кнопке отключения после установки болгарки в стойку может быть затруднен. А даже надежно закрепленная в приспособлении УШМ – инструмент достаточно травмоопасный.

Можете ставить такую кнопку в разрез провода ее питания, но лучше разорвать ею подводящую электромагистраль, ведь снятая со стойки болгарка, становится обычным мобильным инструментом со всеми своими преимуществами.

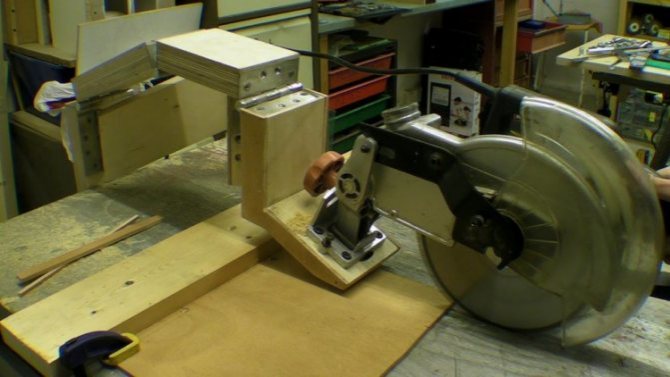

Важные моменты при сооружении маятникового станка

Рассматриваемый тип инструмента относится к категории опасных, поэтому при сооружении оснастки учитываются такие главные моменты:

Изготовление станины — это основание, отвечающее за надежность установки. Экономить на изготовлении станины нельзя, поэтому используются исключительно стальные материалы, толщина которых не менее 2 мм
Рама — конструкция этой части может быть разной, но самое главное — это обеспечение подвижности режущего инструмента. Достигается это за счет применения разных материалов, но в любом случае, продумать качество шарнирного соединения необходимо хорошо, так как от этого зависит ваша жизнь. Лучше потратить больше материала, но сделать качественный и безопасный отрезной станок
Крепление инструмента — фиксируется УШМ непосредственно на подвижную часть. Причем фиксация должна быть максимально-надежной и качественной. При работе болгарки могут возникать «обратные удары», которые опасны тем, что станок может попросту повредиться, а от этого пострадает мастер, который выполняет манипуляции
Предусмотреть обустройство противовеса — это мелкий, но важный элемент, который позволяет инструменту возвращаться в исходное положение за ненадобностью

Это исключит вероятность повреждения частей тела человека
Защитный кожух — он должен быть обязательно, причем не важно, какая конструкция станка придумана, но использовать устройство без надетого защитного кожуха строго противопоказано
Наличие линейки — это позволит повысить точность выполняемых работ, что немаловажно при резке таких деталей, как кафель, керамика, а также металл
Пусковое устройство — это своего рода также устройство, влияющее на безопасность. Кнопку управления должны находиться в непосредственной близости к мастеру, выполняющему работу

Это позволит в нужный момент быстро среагировать, отключив подачу питания на инструмент

Кроме вариантов, когда станок имеет подвижную часть, есть также способы изготовления отрезных устройств с расположением инструмента в нижней части станины или столешницы верстака. Однако такой вариант подходит исключительно для случаев, когда планируется распиливание древесины. Ниже приведен пример, как из болгарки сделать домашнюю пилораму быстро и легко. Подробности по изготовлению домашних пилорам можно прочитать в этой статье.

Это интересно!Эксплуатировать в таком виде инструмент можно только с дисками или кругами для обработки дерева. Резать кафель и металл в таком положении болгарки крайне опасно.
