Как разобрать двигатель мотоблока

Наладка клапанов

Эту процедуру проводят только на остывшем моторе. Расширенный от нагрева металл не позволит выполнить ее корректно и аккуратно. Ждать придется приблизительно 3 или 4 часа. Рекомендуется сначала обдуть мотор струей сжатого воздуха, а в идеале — отмыть его. Отсоединив провода от свечей, откручивают болты с резонатора

Сам резонатор придется снять, при этом действуя максимально осторожно, чтобы осталось на месте крепление

Отсоединяют клапан PCV и болт ГУР. При помощи круглогубцев демонтируют вентиляционный ход головки блока. Откручивают болты, крепящие крышку этой головки. Основательно протирают все, чтобы исключить загрязнение. Убирают крышку ГРМ.

Проблемы с трансмиссией

Ремонт мотоблока своими руками возможен и при проблемах с трансмиссией. К самым распространенным поломкам относят:

Скольжение сцепления (пробуксовывание)

В этом случае следует обратить внимание на натяжение троса, который идет от рычага управления к КПП. Здесь все зависит от типа передачи

При ременной передаче, следует проверить сам ремень на изношенность, загрязнение, деформации, натяжение. Решением проблемы будет замена, очистка или настройка натяжения ремня. При дисковой передаче причиной проскальзывания будет масло, которое пачкает ведущие или ведомые диски. Масляное загрязнение убирается бензином, после чего диск сушится. Загрязнение может быть и на оси дисков, в этом случае их следует предварительно снять. Если проскальзывание не было сразу устранено, то это часто приводит к повышенному износу дисков и, как следствие, необходимости их замены.
Не срабатывает сцепление (или плохо срабатывает). Диагностика этой неполадки тоже осуществляется проверкой троса, который идет от средств управления к КПП. Проблема может быть следствием деформации дисков, их заедания или при замене «родных» дисков на другие. Устраняется эта неполадка заменой дисков, масла.
Шумы в редукторе. Они возникают из-за нехватки смазки. Проблема устраняется заливкой масла, которое подбирается, исходя из рекомендаций производителя. Возможно появление шумов из-за ослабления креплений (придется подтянуть болты) или износа движущихся элементов. В последнем случае требуется заменить вал шестигранный и другие движущиеся детали (оси, подшипники и т.д.).
Сложности при переключении скоростей. Они возникают при износе элементов переключения, что требует замену или правку шестерен (следует обратить внимание и на маховик). Причиной этой неполадки может быть смещение валов или износ их шлицов. Для устранения проблемы, при помощи специального регулятора следует выставить положение вала или заменить шлицы. Сцепление может быть плохо отрегулировано: его следует проверить при помощи регулятора и правильно выставить передачи.

Коробка передач (редуктор)

В КПП применяется специальное трансмиссионное масло. Частота замены зависит от конкретной модели техники. Общие рекомендации: менять сначала после первой приработки (8 ч), затем — каждые 500-600 ч. Ряд специалистов придерживается мнения, что менять масло в коробке следует ежегодно и даже посезонно.

Как менять:

1. Вынуть верхнюю пробку.
2. Отвернуть нижнюю пробку слива и дать стечь маслу в заранее подготовленную емкость. Это займет около 15 минут.
3. Вернуть сливную пробку на место.
4. Залить свежее масло. Проверить уровень.
5. Закрыть верхнюю пробку.

Важно! Менять масло лучше тогда, когда двигатель прогрет. Дайте ему поработать 5 минут перед началом процедуры

Текущий уровень масла следует проверять перед каждой сменой. Процедура:

1. Открутить пробку-щуп и протереть ее чистой тканью (ветошью).
2. Сухой щуп поместить обратно в отверстие и снова вынуть.
3. Если замаслилось ниже минимальной отметки, долить до нужного уровня (но не выше максимума).

Если трансмиссия начинает слишком громко шуметь, необходимо отрегулировать боковой зазор между зубьями главной передачи. Это делается с помощью переноса регулировочных прокладок.

Отличия

Востребованный среди дачников, фермеров мотоблок Нева МБ 1 не сложен в работе, а также в техобслуживании. Благодаря компактности, небольшому весу с/х техника отличается маневренностью и за счёт крупных пневмоколес максимальной проходимостью. В с/х мотоблочные агрегаты Нева МБ 1 применяют для:

1. Вспахивания.
2. Взрыхления.
3. Боронования.
4. Окучивания.
5. Высадки клубней.
6. Сборки урожая.

Если будет желание на модель можно поставить маленький прицеп, позволяющий перевозить даже полтонны груза. Такой универсальности технике удалось достичь из-за высокой мощности, выносливости мотора. Модель укомплектована различными движками – всё зависит от года изготовления, назначения мотоблочного оборудования.

Обратите внимание!

В стандартной комплектации с/х агрегата включен силовой мотор на бензине модель ДМ-1. Это мощный 4-тактный ДВС с выходным валом 25 мм, который вращается против стрелки часов.

Двигатель состоит из 1 цилиндра из хрома, диаметр которого 76 мм. Диапазон поршневого хода 70 мм. Двигатель для мотоблока Нева МБ 1 укомплектован поплавковым прямоточным карбюратором, необходимым для насыщения топлива воздухом, стабилизации частоты вращения коленвала мотора в разных рабочих режимах. Для очищения засасываемого кислорода в комплектации техустройства присутствует воздушный фильтрующий элемент из поролона.

Мотор к мотоблоку Нева включается при помощи встраиваемого ручного стартёра. Предусмотрено электрозажигание. Для нормализации рабочего температурного режима в мотоблочном оборудовании присутствует система охлаждения воздуха, которая засасывает кислород благодаря функционированию центробежных сил. Тех. характеристики мотора ДМ-1 следующие:

1. Объём – 316 куб/см.
2. Мощь – 5 л/с.
3. Скоростного режима вращения – 3 тысячи об/мин.
4. Крутящий момент – 13,8 Нм.
5. Бак на 4 литра топлива.
6. Картер масла на 1,3 литра.
7. Расходование горючего под средними нагрузками – 2 л/ч.

Мотор компактный. Длина двигателя составляет 400, ширина – 450 и высота – 470 мм. Масса – 28 кг.

Мотоблочный агрегат МБ 2 – это модернизированная модель мотоблока МБ 1. Он вышел ещё более надёжным, прочным. При этом изготовителю удалось сократить расходование заправляемого топлива при эксплуатации мотоблочного агрегата при максимуме по нагрузке. Как и модель МБ 1, лучшая версия МБ 2 укомплектована разными 1-цилиндровыми 4-тактными моторами с карбюраторами и ручным запуском, убирающимся шнурком. В каждом силовом устройстве система воздухоохлаждения, которая работает под воздействием центробежных сил.

Двигатель для мотоблока Нева МБ-2 монтируется к силовой раме на усиленные крепежи. За передачу создаваемого движком вращения на редуктор или подвесное оборудование в заводской модели двигателя отвечает трехручьевой шкив. Для нормальной работы оборотов мотора при стартовом пуске в устройстве с/х мотоблока присутствует заслонка воздуха. Модель мотоблока Нева МБ 2 – машина МБ 2К, обладает мотором от – ДВС ДМ 1К.

На заметку!

Базовый коленчатый вал этого сельхозагрегата расположен по горизонтали, а заводские клапаны – сверху двигателя. Рабочий объём ДВС 317 куб. см, а его предельная мощь – 6,5 л. с.

Каждый движок для мотоблока Нева МБ 2 соответствует определенным параметрам. Это присутствия:

1. Шарикоподшипника, встраиваемого в базовых опорах коленвала – он необходим для стабилизации вибрационной нагрузки двигателя и его наиболее плавного функционирования под высочайшими нагрузками.
2. Базового автомата-декомпрессора.
3. Блока из алюминия пригодной для ремонта штатной гильзы из чугуна – это позволяет увеличить сроки работы гильзы.
4. Надежного воздушного фильтрующего элемента из поролона, с 2 уровнями очищения.
5. Пониженного уровня шума и скромного расходования горючего – этого получилось достичь благодаря расположению клапанов вверху мотора.
6. Модернизированной системы зажигания, дающей возможность без проблем пустить двигатель при сложной погоде.

Ещё важнейшая особенность моторов – это их фабричная защита от нагревания, запыления и загрязнения. Благодаря этому мотоблочные устройства Нева МБ 2 лучше подходят для реализации почти любой сложности задач. Перед применением стоит изучить инструкцию по эксплуатации.

Преимущества мотоблоков Ока

Мотоблок «Ока» — это серьезная техника для настоящих профессионалов, предназначена для выполнения комплекса работ на земле, на дачном участке, может использоваться как мини-снегоуборщик в сочетании со специальным навесным оборудованием.

Основные преимущества мотоблоков «Ока», сделавшие их такими популярными среди фермеров и дачников:

• экономичные двигатели низкой шумности
• развивает скорость с прицепом – 10 км.ч;
• небольшие размеры (в разобранном виде технику можно перевозить даже в багажнике машины);
• возможность обработки не только ухоженных почв, но и целины;
• многофункциональность (используется для полива, уборки, перевозки и т.д).

Мотоблок оснащен четырехтактным двигателем, редуктором, поворотным рулем, сцеплением и двумя колесами. Вместо колес на мотоблок могут быть установлены четыре фрезы для культивирования почвы.

В зависимости от модификации мотоблок «Ока» оснащается двигателями разных производителей (ДМ-1М, ДМ-1М1, MITSUBISHI GT600 6,0/4,4, I/С 6,0 HP 6,0/4,4, Хонда GX-200 6,5/4,8, Lifan 168 F-2A 6,5/4,8, Vanguard 6,5 HP 6,5/4,8, Lianlong 168F-1A 6,5/4,8, Robin Subaru EX 17 6,0/4,4, Robin Subaru EX21 7,0/5,2, КАДВИ 168F-2A).

Одной из популярных модификаций является «Ока» с двигателем Лифан . Этот двигатель экономичен, а его функциональные возможности позволяют устанавливать его в малогабаритной технике (мотокультиваторах, мотоблоках). Лифан производится в Китае, зарекомендовал себя как долговечный и надежный двигатель.

Выбор модели производится в зависимости от того, какую площадь земли оператор собирается обрабатывать используя мотоблок, а также от основных задач (вспашка, культивация, выкапывание картофеля и т.д), которые будет выполнять устройство.

Неисправности двигателя

Давайте разберемся, по какой причине двигатель на мотоблоке «Ока» может барахлить? Итак, основные причины того, что двигатель не работает, а мотоблок не запускается, могут быть следующими:

• недостаточный уровень топлива или масла;
• некачественный бензин;
• засор топливного или масляного фильтра;
• проблема со свечами или сальниками (подтекает масло; нужна замена свечей);
• превышен угол наклона при постановке мотоблока (более 15 градусов, заводите мотоблок на ровной поверхности);
• нарушена целостность электропроводки;
• разрыв или расслоение ремней передачи;
• плохое давление в шинах в сочетании с любой из вышеуказанных причин;
• попытка запустить двигатель без прогрева;
• слишком низкая температура хранения мотоблока, а также большой минус на улице при запуске техники (храните мотоблок в теплом помещении; в минусовую температуру заливайте в двигатель и редуктор теплое масло).

Ремонт двигателя мотоблока

Подобно любой технике, мотоблок нуждается в своевременном обслуживании: замене масла, чистке, регулировке двигателя и пр. Силовая установка, которая является самым сложным узлом сельскохозяйственного оборудования, склонна к выходу из строя. Часто отремонтировать агрегат можно своими руками. Потребуется соответствующий набор инструментов и знание базовых основ устройства двигателя мотоблока. К оборудованию прилагается инструкция, где описан порядок разборки и сборки узла.

Это несколько облегчает задачу. Если двигатель работает с перебоями, то для начала нужно проверить уровень топливной смеси в баке. Дизельные и бензиновые моторы обладают разным эксплуатационным ресурсом. Для первых типичный показатель — 4000 м/ч, а вторые способны наработать вдвое меньше. Причин их выхода из строя существует больше из-за повышенной мощности, что приводит к быстрому износу деталей и функциональных элементов конструкции. Нередко встречается неполадки выключателя электростартера.

Распространенные неисправности

Все неполадки двигателя для сельскохозяйственного оборудования подразделяются на две обширные категории:

1. Проблемы запуска.
2. Функциональные сбои.

Распространены и неполадки вариатора — механизма, передающего крутящий момент и способного плавно менять передаточное отношение в диапазоне предусмотренного регулирования. Ремонт обязательно должен предваряться тщательной диагностикой. Мелкие неисправности могут быть выявлены при плановом техническом обслуживании.

Регулировка клапанов — важная и необходимая процедура, призванная обеспечить надежную работу механизма и увеличить его эксплуатационный ресурс. Поэтому она должна проводиться с установленной производителем периодичностью. Необходимы следующие инструменты:

• набор гаечных ключей;
• крестообразная и плоская отвертки;
• тонкий щуп.

Некоторые модели могут потребовать и других ручных приспособлений. Смысл процесса регулировки заключается в том, чтобы установить зазоры клапанов двигателя мотоблока на нужную величину, которая указывается в руководстве пользователя. Пренебрежение этой операцией — частая причина преждевременного выхода мотора из строя. В наиболее распространенных моделях зазор впускных клапанов составляет 0,15 мм, выпускных — 0,2. Он устанавливается поворотом фиксирующей гайки. Если щуп свободно помещается, зазор отрегулирован верно.

Распространенные неисправности — проблемы с подачей топливной смеси. Если двигатель дымит или не запускается, необходимо проверить свечи зажигания. Неполадки в системе подачи топлива могут являться ответом на вопрос о том, почему стреляет мотор или не развивает обороты. Если при проверке выявляется, что свечи сухие, причину неполадок следует искать в системе подачи топлива в цилиндры. Для решения проблемы требуется выполнить следующие действия:

1. Заправить бак свежим бензином или дизелем.
2. Отвинтить топливный кран.
3. Вычистить дренажное отверстие в пробке резервуара.
4. Отсоединить топливопроводный шланг от входного штуцера в месте крепления к карбюратору.
5. Продуть жиклеры.

Если же топливо поступает в карбюратор, но не доходит до цилиндров, при попытке запуска мотора будет ощущаться повышенная вибрация. Проблема решается разборкой и чисткой узла. Необходимо продуть карбюратор насосом. Бывает, что двигатель не заводится от переизбытка топлива. Признаком такой неполадки служит мокрая свеча. Исправляется чисткой цилиндров и прокачкой мотора. Предварительно нужно отключить подачу топлива.

Если на свече обнаружен налет, необходимо очистить ее и проверить зазор между электродами. Он должен составлять 0,8 мм. Нужно проверить и наличие искры. Ее отсутствие говорит о возможной неисправности в электрической цепи. Распространенная неполадка — большой зазор между обмоткой катушки и магнитопроводом. Если двигатель приводится в действие электростартером, причиной отсутствия запуска могут являться:

• разрядка аккумулятора;
• неисправный стартер;
• перегорание предохранителя.

Если двигатель заводится, но не развивает обороты, глохнет или работает с перебоями, причинами могут быть следующие неполадки:

1. Засор воздушного фильтра.
2. Отложение в глушители продуктов сгорания топливной смеси.
3. Неправильная настройка карбюратора.
4. Износ деталей цилиндропоршневой группы.

Компрессия должна составлять 8 атм. Проверяется этот показатель путем подсоединения к свечному отверстию специального измерительного инструмента — компрессометра. Процедура диагностики заключается в проворачивании вала стартером. Если мотор не глушится, следует проверить работоспособность выключателя. В случае потребности зачищаются контакты или меняется сбойный элемент.

Как работает?

Чтобы разобраться в поломках и устранить их, важно понимать, как все работает в нормальной ситуации. Остановимся для большей простоты только на моделях с ДВС. Раньше встречались двухтактные мотоблоки, но сейчас они все больше вытесняются четырехтактными аналогами

Также набирают популярность и дизельные устройства. Что касается трансмиссии, она может выполняться в трех разных вариантах

Раньше встречались двухтактные мотоблоки, но сейчас они все больше вытесняются четырехтактными аналогами. Также набирают популярность и дизельные устройства. Что касается трансмиссии, она может выполняться в трех разных вариантах.

Традиционный подход подразумевает использование зубчатой трансмиссии. Несмотря на приличный уровень надежности, этот аппарат занимает много места. Передача усилия происходит при помощи либо конуса, либо цилиндра. Легкие мотоблоки преимущественно оборудуются зубчато-червячной трансмиссией. Типичный принцип работы регулятора мотоблока содержит:

• устройство, следящее за количеством оборотов;
• тягу, соединяющую этот аппарат с дроссельной заслонкой;
• пружину.

Контрольный агрегат действует на основе пневматической или механической связи. «Пневматика» означает наличие своеобразного крыла, реагирующего на скорость воздушного потока. Центробежные варианты подразумевают размещение внутри картера особого распределительного вала. Он дополняется небольшими грузиками и легко двигающимся штоком. Тяга выполняется из проволоки, а чувствительность пружины определяет, насколько точно будут выдерживаться значения оборотов.

Роль механизма газораспределения состоит в подаче смеси топлива и воздуха в цилиндр. Но то же самое устройство также обеспечивает удаление отработанных газов. Чтобы влиять на степень сжатия, используется декомпрессор. Бензиновые моторы обязательно оснащаются карбюраторами, отвечающими за подготовку топливно-воздушной смеси. Независимо от вида топлива большую роль играет пусковое устройство.

Неисправности систем двигателя при запуске

В том случае, если при проверке свечей они оказались влажными, т.е. топливо поступает нормально, но мотор не запускается, проблема может заключаться в следующем:

1. Отказ системы зажигания:

• на электродах свечей зажигания есть характерный нагар (необходимо очистить свечи с помощью наждака, после чего их следует промыть бензином и высушить);
• величина зазора между электродами не соответствует указанным заводом-изготовителем в руководстве по эксплуатации двигателя (зазор регулируется путем подгибания бокового электрода до нужных размеров);
• изоляторы свечей зажигания или высоковольтной электропроводки повреждены (неисправные свечи и проводка подлежат замене);
• кнопка СТОП замкнута на массу (для нормального запуска двигателя замыкание необходимо устранить);
• контакты в угольниках свечей нарушены (контакты следует привести в порядок);
• зазор между магнитным башмаком и стартером не соответствует нормативному значению (требуется регулировка зазора);
• на статоре системы зажигания обнаружены дефекты (статор подлежит замене).

1. Подсос воздуха через уплотнения карбюратора, свечей зажигания, головок свечей и цилиндров, а также соединений карбюратора и цилиндров двигателя.

При выявлении разгерметизации соединений необходимо выполнить подтяжку крепежных болтов, затянуть свечи и проверить целостность прокладок между головками свечей и цилиндрами.

1. Неполное закрытие воздушной заслонки карбюратора.

Для устранения этой проблемы необходимо обеспечить свободный ход заслонки, проконтролировав качество работы привода. При обнаружении заеданий их нужно устранить.

Нарушение компрессии и неполадки в карбюраторе

Бывает так, что запуск осуществляется, однако его процесс существенно затруднен. При этом двигатель мотоблока работает крайне неустойчиво и не может развить достаточную для нормальной работы мощность.

Причиной тому может быть потеря компрессии, что можно выявить по:

• нагару на рабочих поверхностях клапанов, а также седел блоков цилиндров;
• деформации впускного клапана;
• износу поршневых колец.

Для того чтобы восстановить компрессию, необходимо:

1. Проверить техническое состояние механизма газораспределения двигателя, загрязненные нагаром детали очистить, а при наличии дефектов – заменить их.
2. Проверить состояние поршневых колец и заменить неисправные компоненты.

Если в процессе работы двигателя из глушителя выходит дым черного цвета, а на электродах свечей выявлен избыток масла либо сами они покрыты нагаром, это означает, что:

• на карбюратор подается перенасыщенная топливная смесь;
• нарушена герметизация топливного клапана карбюратора;
• износилось маслосъемное кольцо поршня;
• засорился воздушный фильтр.

Читать также: Восстановитель хрома на авто

Для устранения этой проблемы следует:

1. выполнить регулировку карбюратора;
2. заменить прохудившийся клапан;
3. заменить изношенные поршневые кольца;
4. очистить или заменить вышедший из строя воздушный фильтр.

В том случае, если при работе двигателя из глушителя выходит светлый дым, а электроды свечей сухие и покрыты белым налетом, это значит, что в карбюратор попадает обедненная топливная смесь. Данная проблема устраняется посредством регулировки работы карбюратора.

https://youtube.com/watch?v=soD9u9YKwgk

Как разобрать двигатель на мотоблоке агро

Для перевода двигателя на бензин Аи-92 необходимо заменить свечу А11-3 на свечу А17В и отрегулировать угол опережения зажигания, сместив его на 2 градуса против часовой стрелки.

Подробные технические характеристики двигателя УМЗ-341

Двигатели рассчитаны на эксплуатацию в следующих условиях:

— температура окружающего воздуха от минус 20 до плюс 40°С.

— относительная влажность окружающего воздуха до 98% при температуре плюс 25°С

Двигатели УМЗ-341 и УМЗ-341Э представляют собой одноцилиндровый, четырехтактный, бензиновый, карбюраторный двигатель с верхним расположением клапанов, искровым зажиганием, с горизонтальным расположением вала двигателя, с наклонным расположением цилиндра, имеет центробежный всережимный регулятор оборотов уравновешивающий вал.

Двигатель УМЗ-341 предназначен для установки на мотоблоке Агро производства ОАО»УМПО», поставляемый на внутренний рынок и на экспорт в страны с умеренным климатом

Двигатель УМЗ-341 Э изготовлен на основе базовой модели УМЗ-341 и предназначен для привода электроагрегата АБ-4.

РЕГУЛИРОВКА ДВИГАТЕЛЯ

Регулировка карбюратора УМЗ-341

Регулировка карбюратора двигателя производится в случае неустой­чивой работы двигателя

1 Запустить двигатель и прогреть его без нагрузки от 2 до 3-х минут.

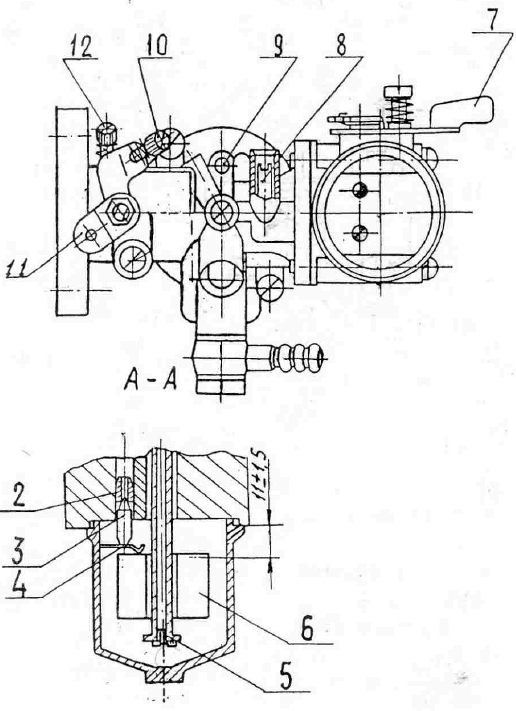

2 Вывернуть винт регулировочный холостого хода 8 (рисунок 3) до положения, при котором двигатель начинает работать неустойчиво медленно заворачивая винт, добиться устойчивой бесперебойной работы двигателя

3 Вращением упорного винта 10 установить дроссельную заслонку в положение наименьшего открытия, при котором двигатель устойчиво работает на минимальной частоте вращения холостого хода, затем вращением регулировочного винта 12 добиться максимального увеличения оборотов двигателя. Упорным винтом 10 отрегулировать регламентированные обороты

4 Если бензин переливается через поплавковую камеру карбюра­тора необходимо снять поплавковую камеру и проверить состояние поп­лавка, запорной иглы, седла клапана

Карбюратор

Регулировка тепловых зазоров клапанов на двигателе УМЗ- 341

Регулировку зазоров между клапаном и коромыслом производить на холодном двигателе в следующей последовательности

— снять крышки 4 и 5 головки цилиндра и стартер;

— проверить затяжку гаек крепления головки цилиндра;

— установить поршень в верхнюю мертвую точку (ВМТ) такта сжатия,

— отпустить контровочную гайку 6 и втулку 7 коромысла 8 и, вставив пластину щупа 0.08 или 0,1 мм между пятой коромысла 8 и торцем клапана 3, затянуть втулку 7 так, чтобы пластина щупа проходила в зазор без закусывания затянуть контровочную гайку 6;

— проверить тепловые зазоры между пятой коромысла и торцем стержней впускного и выпускного клапанов

Установить крышки головки цилиндра и стартера на место, закрепив гайками.

Примечание: Для более точной установки поршня в верхнюю мертвую точку необходимо снять кожух вентилятора и совместить метку»Э”на торце маховика со штифтом “Г «на корпусе картера (рисунок 1 лист З).

Устройство двигателя

Неисправности двигателя

Приводим первый лист возможных неисправностей и методов их устранения из руководства пользователя, боле подробно вы узнаете изучив инструкцию полностью.

Как заменить двигатель УМЗ-341 установленный на мотоблоке Агро на Lifan? Многие хотят заменить этот двигатель на более современный, для них очень полезное видео.

Ремонт системы зажигания

Признаки неисправности системы зажигания:

• При нормальной подаче топлива двигатель не заводится. Подачу топлива можно проверить, вывернув свечу. Если она мокрая – значит, топливо поступает.Положив подключенную свечу на корпус мотора, энергично проверните стартер. Вы должны увидеть искру между электродами. Если ее нет – ищите неисправность в цепочке генератор – катушка зажигания – высоковольтный кабель;
• Мотор работает с перебоями на холостых оборотах;
• Может заглохнуть на холостых оборотах.

Для начала проверьте состояние свечи. Если видны сколы, трещины или другие разрушения изолятора – свечу следует заменить.

Проверьте отсутствие нагара на электродах, и отрегулируйте зазор.

Осмотрите состояние высоковольтного кабеля и колпачка свечи. Очень часто, от перегрева или попадания топлива при заправке, кабель повреждается. В таком случае «искра» уходит по изоляции на корпус мотора, и зажигание смеси не происходит.

Если на этом этапе все в порядке – неисправность может быть в катушке или генераторе. Подключите к выводам генератора измерительный прибор и прокрутите шкив стартера, как будто вы хотите завести культиватор.

Показания должны быть в пределах 12-16 вольт. Проверьте кабель от генератора до прерывателя. Если все компоненты исправны – значит вышла из строя катушка зажигания. Замените ее, и работоспособность двигателя восстановится.

Самостоятельный ремонт редуктора

Потребность отремонтировать шестеренчатый двухвальный редуктор может возникнуть по разным причинам. Процедура устранения большинства неисправностей крайне проста, не требует наличия каких-либо специальных знаний и умений. В большинстве случаев ремонт изделия проходит по стандартному алгоритму:

1. Осуществляется слив масла с последующей очисткой узла от загрязнений.
2. Чугунный или иной тип преобразователя разбирается, каждая деталь осматривается на предмет наличия повреждений, дефектов, чрезмерного износа.
3. При обнаружении проблемных элементов их потребуется заменить на новые.
4. Устройство собирается, меняется масло.

Существует сразу несколько типичных проблем, встречающихся среди подобного рода техники наиболее часто. Прежде всего, это сбой в скольжении сцепления, который устраняется заменой пружины и дисков. Если устройство начало издавать значительный шум при работе, скорее всего требуется немедленная замена масла, шестереночного механизма.

Как поменять масло в механизме

Одним из важнейших факторов, влияющих на срок службы редуктора различных типов, представляется наличие масла. Его требуется регулярно менять, что позволит избежать большинства проблем. Для этого следует придерживаться простейшей инструкции:

1. Разместить редуктор в рабочем положении под небольшим наклоном.
2. Осуществить контроль уровня масла. Нормальными показателями является 25-30 см щупа.
3. Разместить мотоблок на возвышении, после чего отвернуть пробку на корпусе.
4. Дождаться полного слива масла в емкость, залить новое с помощью соответствующего отверстия.

Для эксплуатации подойдет продукция большинства известных производителей, а также любое другое масло, которое соответствует ГОСТ-17479.

Как поменять сальник

Владельцам мотоблоков нередко приходится сталкиваться с поломкой сальников — простой неисправностью, которую можно быстро устранить. Для этого потребуется выполнять ряд несложных манипуляций:

1. Демонтировать фрезы с вала, очистить их от загрязнений.
2. Снять крышку, открутив соответствующие болты.
3. Смонтировать новый сальник.

Своевременное выполнение подобной процедуры крайне важно для корректной работы агрегата, поскольку неисправность сальника приводит к интенсивному вытеканию масла, что может привести к более серьезным проблемам

Как выполняют ремонт стартера мотокультиватора своими руками

Рассмотрим, как осуществляется ремонт стартера мотоблока своими руками. Прежде чем начать ремонт ручного стартера, надо найти инструкцию по его эксплуатации, которая содержит схему устройства. Затем нужно приготовить гаечный ключ, чтобы развинтить механизм.

Перед началом демонтажа устройства его надо сфотографировать, чтобы потом правильно собрать все детали и компоненты.

После этого откручивают шайбу, которая расположена в середине корпуса. Открыв крышку, надо внимательно осмотреть все детали, которые расположены внутри барабана и определить, какие из них повреждены. Надо очень тщательно и аккуратно проводить осмотр мелких деталей, чтобы нечаянно не испортить их и не потерять.

В большинстве случаев ремонт кикстартера на мотоблоке заключается в обновлении компонентов, которые вышли из строя. Например, замена шнура стартера выполняется, если он порвался либо перетерся.

Если вышла из строя большая пружина, то нужно извлечь ее из барабана. На местах крепления пружины обычно существуют крючки. Если в конструкции их нет, то надо нагреть концы пружины и загнуть их в нужном направлении. Если пружина полностью вышла из строя и имеется выраженная усталость металла, то не нужно стараться вернуть такой пружине функциональность. В этом случае лучше всего ее заменить на другую. После этого устройство устанавливаем на свое место.

Кроме ручного стартера, существуют еще пружинный и электростартер на мотоблок. Пружинный механизм имеет простую конструкцию, запускается легко. Прибор заводится после сдвига ручки мотокультиватора. Разгон мотора происходит посредством полуавтоматической работы пружины. Заменить ручной стартер на механический можно самостоятельно.

Электрический стартер мотоблока подключен к аккумуляторной батарее, от которой получает питание. Электрозапуск устройства осуществляется при помощи пусковой кнопки. Батарея определяет мощность электростартера и длительность работы прибора. Установка электростартера выполняется по электрической схеме данной конструкции. Мотоблок с электростартером отличается прочностью, надежностью, длительным сроком эксплуатации.

К сожалению, не все конструкции мотокультиваторов с ручным механизмом можно переделать в пружинный или электрический. Поэтому, прежде чем начинать работы по замене ручного механизма, нужно изучить инструкцию и возможности мотоблока и выяснить, возможна ли такая переделка.

Фермеры должны знать, что в начале работы все мотокультиваторы работают исправно. Постепенно на собранном агрегате различные компоненты выходят из строя. Для того чтобы продлить срок эксплуатации мотоблока и всех его деталей и узлов, необходим регулярный техосмотр механизма и правильный уход за ним. Все узлы и компоненты должны подвергаться периодической смазке машинным маслом, проверке их работоспособности. Чтобы увеличить производительность культиватора и продлить срок его службы, необходим постоянный правильный уход за данной техникой.

Стартер – это механизм, отвечающий за запуск мотоблока. От исправности стартера напрямую зависит возможность использования сельскохозяйственной техники в тех, или иных погодных и эксплуатационных условиях. Рано или поздно даже самый надежный стартер на мотоблок приходит в негодность. Чтобы суметь самостоятельно выполнить его ремонт или замену, необходимо придерживаться правильного порядка действий – это станет залогом исправной работы мотоблока в дальнейшем.

В чем заключается роль карбюратора мотоблока

Работа системы питания двигателя обеспечивает бесперебойную подачу рабочей смеси (топлива и воздуха) в камеру сгорания мотора. Причем дозирование различно: при функционировании в холостом режиме поступает минимально необходимое ее количество, а в рабочем – оптимальное для обеспечения нужной тяги, чтобы мотоблок мог выполнять свои обязанности.

Отрегулировать своими руками карбюратор на мотоблоке Агро можно самостоятельно, не прибегая к помощи мастеров. Понадобится всего лишь пара отверток.

Из каких частей состоит:

• поплавок с клапаном в виде иголки;
• камеры поплавка;
• пространство (камера), где воздух смешивается с топливом;
• диффузор, устройство для распыления рабочей смеси;
• дроссельной задвижки;
• воздушные и топливные клапана с вкрученными калиброванными жиклерами.

В данном видео вы узнаете, как отрегулировать карбюратор:

Поплавок устанавливает совместно с иглой уровень бензина в основной камере. Как только бензин уходит, поплавок опускается и приподнимает иголку, которая пропускает следующую порцию топлива.

Распылительное устройство, находящееся между поплавковой и смесительной камерой, отправляет дозу бензина в смесительную камеру, где он смешивается с воздухом и после этого поступает в камеру сгорания.

Это интересно: Как эксплуатировать и обслуживать редуктор для мотоблока: разбираемся во всех подробностях
