Регулировка клапанов 4 х тактного двигателя мотоблока

Пошаговая инструкция настройки на любом мотоблоке

Регулировка клапанов на мотоблоках Нева, Лифан, Патриот, Каскад и всех других с одноцилиндровым 4 – тактным двигателем проводится по одной общей схеме. На мотоблоке одного бренда, например, «Нева» могут стоять двигатели Субару, Хонда, Ямаха, Лифан и другие. Такие же двигатели можно встретить на мотоблоках и других брендов.

Как самостоятельно сделать регулировку клапанов в домашних условиях, используя подручные средства наглядно показано в видео:

Кроме вышеперечисленных, сегодня на разных мотоблоках и культиваторах распространены двигатели от следующих производителей:

  • Агромотор;
  • Чемпион;
  • Патриот.

Встречаются также дизельные двигатели WEIMA (КНР). Реже, но встречается бензиновый двигатель из США Briggs & Stratton. Есть и двигатели чисто российского производства.

Схема регулировки на мотоблоке «Нева МБ2».

Пошаговый порядок регулировки на всех моделях

Двигатель мотокультиватора должен быть холодным. На бензиновых двигателях выкручивается свеча зажигания. В остальном регулировка на дизельных и бензиновых двигателях одинакова.

  1. Откручивается крышка, закрывающая клапана.
  2. Медленным вращением маховика в рабочем направлении устанавливается ВМТ 3-его такта (такт сжатия, порядок нахождения описан выше).
  3. Регулировка проводится поочерёдно с каждым клапаном, начиная с любого.
  4. Щупом проверяется имеющийся зазор. Оценивается его величина – увеличен, уменьшен либо в норме. В последнем случае регулировка не требуется.
  5. Откручивается контргайка регулировочного винта.
  6. Если щуп нужной толщины не входит в зазор, винт откручивают.
  7. Щуп вставляется в зазор, винт закручивается до тех пор, пока щуп слегка прижмется.
  8. Затягивается контргайка. При этом вращение регулировочного винта уже не допускается.
  9. Щуп извлекается.
  10. Операция повторяется со вторым клапаном в том же порядке.
  11. Маховик прокручивается в рабочую сторону и снова возвращается в установочное положение (ВМТ 3 его такта).
  12. Зазоры проверяют ещё раз, щуп с небольшие усилием должен проходить в зазоры. Если настройка сбилась, такое могло быть при затяжке, её корректируют.

Настройка клапанов требует высокой точности, потому особая тщательность и скрупулезность здесь не будут лишними. При появлении стуков под клапанной крышкой регулировку следует проводить сразу, так как проблема будет нарастать и могут быть более серьезные поломки. Если у вас остались какие-то вопросы о том, как отрегулировать клапана на мотоблоке, то задавайте их нам, для этого воспользуйтесь формой комментариев, расположенной сразу под статьей.

Необходимые инструменты

Для осуществления регулировки клапанов карбюратора потребуется минимальный перечень сподручных средств:

  • бритвенное лезвие или щуп;
  • отвертка минусовая;
  • накидной ключ.

С помощью этих нехитрых средств можно выполнить регулировку большинства карбюраторов.

Садовое дело, уход за растениями и деревьями всегда считались одними из сложнейших видов работ, так как требовали значительного времени и сил. Опрыскиватель Маролекс — идеальное решение для вашего сада.

Трудоемкие огородные работы теперь можно выполнить при помощи мотоблока. Здесь узнаете о том, как посадить картофель мотоблоком.

Об устройстве мотоблоков и клапанов

МотоблокиКайман, Patriot, Техас, Прораб, Кроссер, Viking, Форза, Садко, Донпредставляют собой довольно сложное техническое устройство, состоящее из нескольких основных рабочих узлов: двигателя, трансмиссии, ходовой части и органов управления.

Само понимание конструкции мотоблока очень важно, ведь от этого зависит правильность проведения ремонтных и настроечных работ. Рассмотрим каждый узел более детально:

Рассмотрим каждый узел более детально:

  • Двигатель. В зависимости от комплектации,могут использоваться 2-тактные и 4-тактные моторы.На сегодняшний момент, наибольшее распространение получили именно 4-тактные, потому что они обладают более высокими рабочими показателями.
  • Кроме того, двигатели делят на дизельные и бензиновые. Первые подходят больше всего для крупногабаритных агрегатов, а вторые – для малых и средних мотоблоков.

Более подробно о работе двигателя мотоблока смотрите на приведенном

  • Трансмиссия. Крутящий момент, который передается от двигателя к колесам, осуществляется именно с помощью трансмиссии. В её состав входит редуктор, коробка передач, система сцепления и дифференциал (у отдельных моделей).
  • В зависимости от типа редуктора и сцепления формируется не только стоимость мотоблока, но и принцип действия данных компонентов.
  • Ходовая часть.Большинство мотоблоков имеет в своем наличии пару колес различного типа – пневматические или металлические, оборудованные грунтозацепами. Кроме того, ходовая часть включает в себя саму раму, на которой располагаются все прочие элементы мотоблока – двигатель, редуктор и т.д.
  • Система управления. Все управление мотоблоком располагается на расстоянии вытянутой руки оператора, т.е. на рукоятке и в непосредственной близости от нее. Сюда входит рычаг сцепления, кнопки переключения скоростей и изменения движения, аварийной остановки двигателя и т.д.

Регулировка устройств Нева мб 2, Зирка 105

Процесс регулировки клапанов на мотоблоке нева мб 2 и схожем мотоблоке зирка 105:

  • Даем двигателю поработать,а потом немного остыть.
  • Снимаем кожух.
  • Снимаем клапанную крышку и добираемся к тем маховикам, которые под ней.
  • Отвинчиваем контргайку.
  • Лезвие,которое вставляем в зазор, должнопроходить очень свободно между поршнем и клапаном.
  • Завинчиваем всю систему назад.

Каскад

Регулировка клапанов на мотоблоке Каскад:

  • Снимаем кожух с маховика.
  • Снимаем клапанную крышку.
  • Проворачиваем маховик до тех пор, пока впускной клапан не будет поджат. Соответственно, выпускной клапан будет отжатым.
  • Далее нужно добиться правильного зазора для каждого из клапанов. Согласно инструкции, для впускного этот параметр составляет 0,15 мм, а для выпускного – 0,20 мм.
  • Проверяем при помощи щупа имеющийся зазор между клапаном и поршнем.Если щуп сильно проскальзывает, либо он вообще не проходит между ними, то нам потребуется регулировка. Если щупа нет, то можно воспользоваться бритвенным лезвием, толщина которого составляет 0,1 мм.
  • Для регулировки расслабляем гайку крепления, после чего вставляем щуп в промежуток под клапаном. Оптимальным его положением будет довольно плотное хождение между поршнем и клапаном, без проскальзывания.
  • Если все получилось,закручиваем обратно гайки, после чего ставим крышку клапанов и кожух на место.

К регулировке клапанов на мотоблоке урал также стоит подходить именно исходя из вышеописаной инструкции.

Схема работы устроена идентичным образом, так что можно использовать один алгоритм действй, ровным счетом как и для регулировки клапанов на популярном мотоблоке кентавр.

Регулировка клапанов на мотоблоке Нева

Возьмем для примера модель Нева МБ-23 и разберем последовательно, как правильно настроить зазоры клапанов (для всех мотоблоков данной фирмы принцип одинаковый). Вам понадобятся гаечные ключи на 12 мм и 14 мм, торцевой ключ на 10 мм, щупы на 0,15 мм и 0,2 мм.

  • Снять стартер, открутив 3 болта.
  • Аккуратно снять глушитель, ремень и защитный кожух бензинового двигателя.
  • При помощи торцевого ключа снять крышку клапанной коробки.
  • Удостовериться, какой зазор клапанов на мотоблоке, заглянув в инструкцию. Для двигателя Нева МБ-23 это 0,15 мм для впускного и 0,2 мм для выпускного клапанов.
  • Произвести регулировку, замерив зазор при помощи щупов и подкрутить гайки, если нужно. При правильной настройке щуп должен помещаться между клапаном и коромыслом.
  • Установить на место крышку клапанной коробки, ремень, защитный кожух, глушитель и стартер.

Lifan 6.5

Регулировка клапанов на мотоблок Lifan 6.5 заключается в установке верного зазора под клапанами. Последовательность действий будет следующая:

  • Снимаем кожух, чтобы добраться до маховика.
  • Снимаем клапанную крышку. Под ней находятся два клапана – впускной и выпускной.
  • Для проверки зазора впускного клапана потребуется щуп на 0,15 мм, для выпускного – на 0,2 мм. При правильной регулировке, щуп должен проходить под клапаном достаточно свободно.
  • Для регулировки ослабляем гайки креплений при помощи ключа. Вставляем щуп между клапаном и поршнем таким образом, чтобы он не проскальзывал, а находился достаточно плотно в таком положении. Заворачиваем гайку.
  • Ставим на место крышку клапанов и кожух маховика.

Как правильно отрегулировать клапан мотоблока Зип

Каков порядок регулировки клапанов на популярном мотоблоке зип:

  • Открываем маховик.
  • Развинчиваем клапанную крышку по часвой стрелке.
  • Щупом проверяем зазор точно также как описано выше.
  • Ключем делаем проворот между гайками и немного их ослабляем.
  • Закрываем систему и проводим тестирование.

Как отрегулировать клапана

У каждой модели есть свои особенности по процессу регулирования клапанов. Но в основном имеется стандартный процесс, который мало чем различен в пошаговом варианте. Порядок действий:

  • подготовка техники и необходимых инструментов;
  • снимается кожух;
  • после маховика снимаем клапанную крышку;
  • регулируем;
  • установка крышки и кожуха.

Список необходимых инструментов может различаться, в зависимости от марки и особенностей мотора. При стандарте потребуется набор гаечных ключей и отверток, а также щуп или небольшое лезвие.

Сам процесс подразумевает установку зазоров оптимального размера. Почти в любой инструкции по эксплуатации величина указана. У каждого варианта свой механизм со своими параметрами. Это необходимо учитывать при работе и обслуживании.

Вместе с мотором и всеми механизмами производится установка трансмиссии и ходовой части. Только полноценный процесс настройки приведет весь набор механизмов в оптимальное состояние.

Сама настройка включает в себя следующие действия:

  • после того как снимается крышка клапанной системы, проверяется параметр промежутка;
  • правильный люфт должен свободно пропускать щуп под клапан;
  • при стандарте зазор впускного типа равен 0,15 мм, а выпускной клапан имеет люфт в 0,2 мм;
  • для настройки проводится ослабление гаек креплений;
  • после достижения результата гайки креплений затягиваются и устанавливается крышка и кожух.

Не забываем после ремонта делать проверку работы аппарата

Все процедуры выполняются строго специалистом или лицом с достаточным опытом. Различные варианты имеют разные показатели, но сам порядок действий является стандартным. При любой диагностике необходимо также производить проверку всех систем. От этого зависит дальнейшая производительность и эффективность работы всего устройства.

Различные варианты по механизмам ручной сборки зависят только от модельного ряда, на основе которого все собиралось. Каждый тип с/х приспособлений имеет свой уровень параметров, который необходим для эффективной работы.

На мотоблоке Лифан

Регулировка клапанов на мотоблоке Лифан имеет свои особенности. Есть несколько вариантов мотора по мощности, которые имеют свои параметры по зазорам. В основном используется «Лифан 6.5». Размер зазоров устанавливается стандартный, то есть для впуска – 0,15, а на выпуск – 0,2. Сама процедура также проводится в соответствии с обычным порядком действий.

Лифан является одной из моделей, которую не требуется прогревать до проверки. Прогрев техники совершается уже после клапанной регулировки, когда проверяются все системы в совокупности. Еще одним важным моментом является возможность обратиться в специальный сервис, так как марка распространена.

Практически все модификации Лифан имеют аналогичный порядок действий. Исключения составляют только самосборочные варианты, которые созданы на основе модели.

На мотоблоке Патриот

Регулировка клапанов на мотоблоке Патриот имеет свои нюансы. Стоит учесть, что Патриот имеет идентичную регулировку Агро. Весь процесс отличен от стандартного плана, в том числе для марки Лифан. Настройка:

  • прогрев двигателя и его остывание;
  • съем масляной ванны фильтра воздушного типа;
  • откручивание кожуха, в том числе всех шести болтов;
  • мертвая точка (0) располагается напротив метки цилиндра;
  • снимается крышка на клапанной системе;
  • расслабление контргайки и проверка люфта;
  • установка требуемого результата и закручивание гайки;
  • установка крышки и кожуха;
  • проверка работы.

Это интересно: регулировка карбюратора мотоблока.

По этой системе можно варьировать настройки техники и отрегулировать требуемый уровень параметров.

После окончания настройки требуется полноценная проверка аппарата в процессе работы.

Клапаны регулируются по стандартному плану, который предусмотрен для различных моделей. Каждый тип двигателя имеет свои требуемые параметры, что влияет на особенности регулировки. Все требования можно найти в инструкции, а также уточнить в сервисном центре, который занимается ежегодным облуживанием. Без полноценной проверки оборудования детали получат дополнительный износ, а техника не работает эффективно.

Необходимые инструменты

Для осуществления регулировки клапанов карбюратора потребуется минимальный перечень сподручных средств:

  • бритвенное лезвие или щуп;
  • отвертка минусовая;
  • накидной ключ.

С помощью этих нехитрых средствможно выполнить регулировку большинства карбюраторов.

Люди изобрели снегоходы, которые позволяют ездить по снежным дорогам максимально быстро, при этом, без особых усилий. Снегоходы Ермак — это качество, скорость и надежность.

Садовое дело, уход за растениями и деревьями всегда считались одними из сложнейших видов работ, так как требовали значительного времени и сил. Опрыскиватель Маролекс — идеальное решение для вашего сада.

Трудоемкие огородные работы теперь можно выполнить при помощи мотоблока. Здесь узнаете о том, как посадить картофель мотоблоком.

Важно понимать, что под регулировкой клапанов подразумевают установку оптимального зазора, который прямо прописан в инструкции по эксплуатации к каждой конкретной модели

Как починить форсунку дизельного мотоблока

Проверить ее роботу можно с помощью топливного насоса, установленного на двигателе. После этого форсунку осматривают и регулируют: разбирают в чистом месте, затем промывают керосином или чистым топливом, обдувают и снова собирают. Таким простым способом изделие возвращается в рабочее состояние.

Техническое обслуживание & ремонт клапана двигателя малого объема

Клапаны регулируют поток топливных паров в камеру сгорания и поток выхлопных газов, выходящих из двигателя. Неисправные или грязные клапаны могут прилипать и образовывать точечную коррозию, трещины или канавки, которые приводят к потере мощности двигателя и увеличению расхода топлива.

Если у вас возникли проблемы с двигателем или вы хотите выполнить техническое обслуживание клапана, убедитесь в том, что у вас есть пошаговое руководство по проверке клапанов двигателя. Найдите информацию по обслуживанию клапанов вашего двигателя Briggs & Stratton — от их снятия до очистки для осмотра.

ОСТОРОЖНО! Перед запуском, эксплуатацией или обслуживанием двигателя или оборудования изучайте руководство(-а) по эксплуатации двигателя и оборудования, чтобы избежать травм или повреждения имущества. Обратитесь к авторизованному дилеру или свяжитесь с Briggs & Stratton, если вы не уверены в какой-либо процедуре или имеете дополнительные вопросы. Изучите все предупреждения о безопасности двигателя

Изучите все предупреждения о безопасности двигателя.

Если вы ищете конкретное решение или желаете произвести ремонт клапана, см. раздел для получения пошаговых инструкций.

Прежде чем вы сможете выполнить техническое обслуживание или ремонт клапанов, вам необходимо снять компоненты двигателя, которые мешают клапану двигателя.

Мотоблок и его устройство

Техническое обслуживание — это обязательный элемент ухода за мотоблоком. В него входит и регулировка некоторых важных узлов, отвечающих за характеристики агрегата. К ним относятся клапаны и карбюратор. Их исправность полностью оказывает влияние на работу двигателя. При их неисправности неправильно будут работать трансмиссия и вся ходовая часть машины вместе с органами управления. Для поддержания агрегата в нормальном состоянии необходимо хорошо представлять себе его строение. Итак, в состав мотоблока входят:

  • двигатель;
  • трансмиссия;
  • ходовая часть;
  • система управления;
  • система питания.

Каждый отдельно взятый мотоблок имеет свою комплектацию. Двигатель на них используется двухтактный или четырехтактный. По питанию они могут быть дизельными или бензиновыми. В настоящее время чаще всего выпускаются агрегаты с четырехтактными двигателями. Они обладают более высокими техническими характеристиками. На крупногабаритных машинах устанавливаются обычно дизельные двигатели. Остальные мотоблоки оснащены двигателями, работающими на бензине.

Крутящий момент от двигателя передается к колесам машины с помощью трансмиссии. В ее состав входят:

  • редуктор;
  • коробка перемены передач;
  • сцепление;
  • дифференциал (не в каждой модели).

Ходовая часть агрегата состоит из колес. Они бывают пневматическими и металлическими. Установлены колеса на раме вместе с остальными частями блока. На рукоятках и около них располагаются детали системы управления. Это рычаг сцепления, различные рычажки и кнопки для изменения направления движения, для переключения скоростей. Здесь же находится кнопка остановки двигателя.

Система питания состоит из топливного бачка, карбюратора, трубок подачи топлива. Основная деталь — это карбюратор. Он выполняет функцию миксера. Этот миксер перемешивает бензин с воздухом и подает эту смесь в цилиндры двигателя. В свою очередь, карбюратор состоит из более мелких деталей:

  • поплавковая камера;
  • диффузор;
  • заслонки;
  • распылитель;
  • смесительная камера;
  • другие детали.

У разных моделей мотоблоков установлены свои карбюраторы, которые и регулируются различными способами.

Регулировка клапанов

После того как поршень установлен в ВМТ такта сжатия. Можно начинать регулировку зазоров клапанов. для этого откручивается гайка стопорящая регулировочную гайку на коромысле. Берется щуп толщиной в диапазоне от 0,1 до 0,15 мм для впускного клапана. Вставляется между коромыслом и клапаном прижимается регулировочная гайка

Прижимать гайку необходимо осторожно. Клапанные пружины слабые

Поэтому можно сжать её даже закручивая регулировочную гайку пальцами. Точнее сказать необходимо, подвести коромысло. Вынуть щуп проверить наличие получившегося зазора . затем вставить щуп обратно. Затянуть стопорную гайку придерживая регулировочную другим ключом. Регулировка выпускного клапана происходит аналогично. Зазоры выпускного клапана находятся в пределах от 0,15 до 0,2 мм

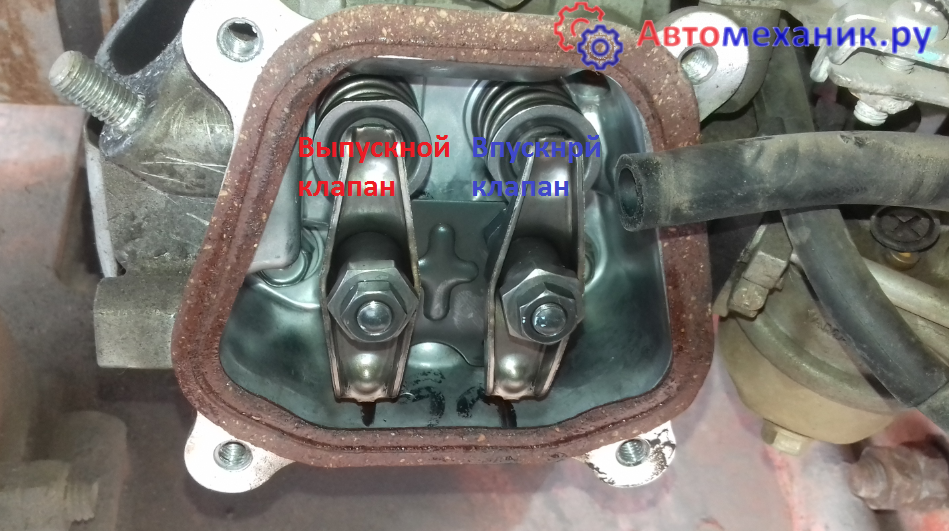

Впускной клапан расположен ближе к карбюратору Выпускной к глушителю

В случае если двигатель двухцилиндровый вся эта процедура производится для цилиндра отдельно.

Общий алгоритм установки зазоров

Для начала следует внимательно изучить Инструкцию по эксплуатации мотоблока. В ней нужно найти два момента:

Первый. Рекомендуемую производителем двигателя, правильную величину зазоров. У разных моделей ДВС они отличаются. При этом могут быть одинаковыми или разными для впускного и выпускного клапанов.

Например, нормой может быть 0,1-0,15 мм для обоих клапанов. Или 0,15 для впускного и 0,20 для выпускного. На выпускных может быть рекомендован больший зазор, так как они сильнее нагреваются от выхлопов и больше подвержены тепловому расширению.

Второй. Далее в Инструкции надо найти информацию о том, как установить третий такт сжатия, в положении которого регулируются зазоры. Для этого на маховике и цилиндре большинства двигателей есть риски. Маховик вращают до их совпадения.

Если нет рисок, в инструкции ничего не сказано, то третий такт сжатия для регулировки находят следующим способом:

  1. Снять крышку клапанов.
  2. Выкрутить свечу (на бензиновых ДВС).
  3. Медленно вращать маховик. При этом надо следить за клапанами. Должно произойти следующее:
    1. Открылся и закрылся выпускной клапан.
    2. Открылся и закрылся впускной клапан.
    3. После того, как впускной полностью закрылся, маховик медленно провернуть еще на четверть или половину оборота. При этом поршень должен быть на подходе к ВМТ или строго в ВМТ, быть на такте сжатия, но ещё не уходить вниз.
    4. Положение поршня контролируется щупом через свечное отверстие.
  4. Именно в этот момент (начало 3 такта, поршень в ВМТ), а оба клапана закрыты и между ними и коромыслами появляются зазоры, которые надо регулировать.

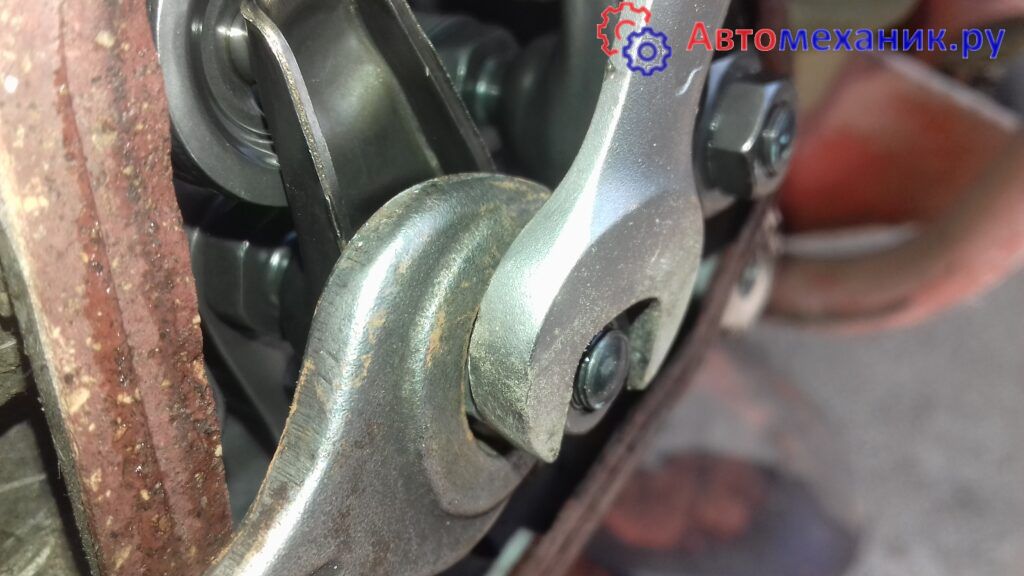

Момент регулировки на фото:

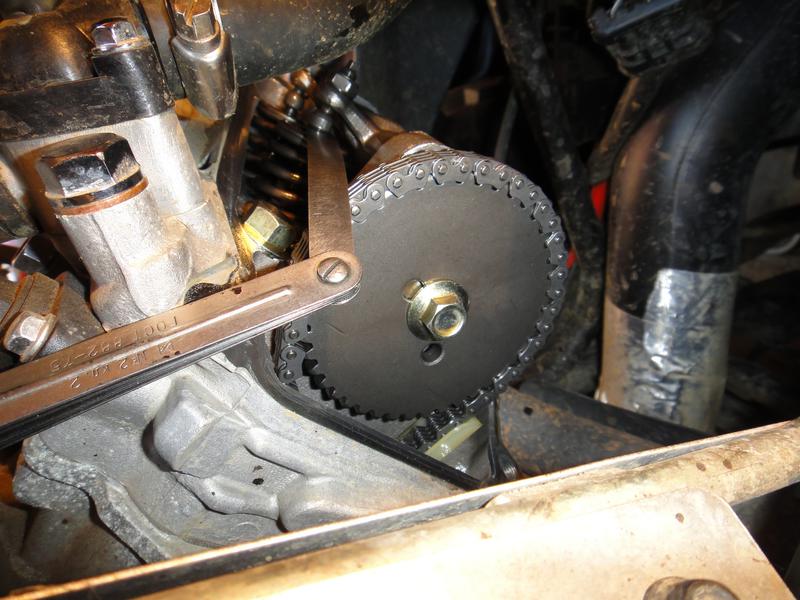

Регулировку проводят на холодном двигателе. Далее общий для всех двигателей порядок действий:

  1. Отпускается контргайка регулировочного винта (на фото на переднем плане).
  2. Под коромысло вставляется контрольный щуп, в данном случае 0,15 мм (см. фото).
  3. Регулировочный винт затягивается, пока коромысло не упрется в щуп. Щуп слегка передвигают, винт затягивают, пока щуп не начнет передвигаться с небольшим усилием.
  4. Затягивается отпущенная контргайка.

Щуп должен извлекаться также с небольшим усилием.

Как правильно сделать регулировку клапанов мотоблока с китайскими двигателями Лифан 168F-2,170F,177F  показано на видео:

Точно такая же процедура повторяется с другим клапаном.

Если производителем рекомендованы разные зазоры для впускного и выпускного клапанов, их следует различать:

  • выпускной клапан стоит со стороны глушителя;
  • впускной напротив, со стороны карбюратора и воздушного фильтра.

Операция несложная, но требует тщательного подхода из-за того, что зазоры регулируются на мизерных величинах, с допустимой погрешностью в «сотках» мм (+ — 0,05 мм). На некоторых моделях ещё меньше (+ -0,02 мм).

Мотоблок и его устройство

Техническое обслуживание — это обязательный элемент ухода за мотоблоком. В него входит и регулировка некоторых важных узлов, отвечающих за характеристики агрегата. К ним относятся клапаны и карбюратор. Их исправность полностью оказывает влияние на работу двигателя. При их неисправности неправильно будут работать трансмиссия и вся ходовая часть машины вместе с органами управления. Для поддержания агрегата в нормальном состоянии необходимо хорошо представлять себе его строение. Итак, в состав мотоблока входят:

  • двигатель;
  • трансмиссия;
  • ходовая часть;
  • система управления;
  • система питания.

Каждый отдельно взятый мотоблок имеет свою комплектацию. Двигатель на них используется двухтактный или четырехтактный. По питанию они могут быть дизельными или бензиновыми. В настоящее время чаще всего выпускаются агрегаты с четырехтактными двигателями. Они обладают более высокими техническими характеристиками. На крупногабаритных машинах устанавливаются обычно дизельные двигатели. Остальные мотоблоки оснащены двигателями, работающими на бензине.

Крутящий момент от двигателя передается к колесам машины с помощью трансмиссии. В ее состав входят:

  • редуктор;
  • коробка перемены передач;
  • сцепление;
  • дифференциал (не в каждой модели).

Ходовая часть агрегата состоит из колес. Они бывают пневматическими и металлическими. Установлены колеса на раме вместе с остальными частями блока. На рукоятках и около них располагаются детали системы управления. Это рычаг сцепления, различные рычажки и кнопки для изменения направления движения, для переключения скоростей. Здесь же находится кнопка остановки двигателя.

Система питания состоит из топливного бачка, карбюратора, трубок подачи топлива. Основная деталь — это карбюратор. Он выполняет функцию миксера. Этот миксер перемешивает бензин с воздухом и подает эту смесь в цилиндры двигателя. В свою очередь, карбюратор состоит из более мелких деталей:

  • поплавковая камера;
  • диффузор;
  • заслонки;
  • распылитель;
  • смесительная камера;
  • другие детали.

У разных моделей мотоблоков установлены свои карбюраторы, которые и регулируются различными способами.

Регулировка клапанов на мотоблоке Нева

Возьмем для примера модель Нева МБ-23 и разберем последовательно, как правильно настроить зазоры клапанов (для всех мотоблоков данной фирмы принцип одинаковый). Вам понадобятся гаечные ключи на 12 мм и 14 мм, торцевой ключ на 10 мм, щупы на 0,15 мм и 0,2 мм.

  1. Снять стартер, открутив 3 болта.
  2. Аккуратно снять глушитель, ремень и защитный кожух бензинового двигателя.
  3. При помощи торцевого ключа снять крышку клапанной коробки.
  4. Удостовериться, какой зазор клапанов на мотоблоке, заглянув в инструкцию. Для двигателя Нева МБ-23 это 0,15 мм для впускного и 0,2 мм для выпускного клапанов.
  5. Произвести регулировку, замерив зазор при помощи щупов и подкрутить гайки, если нужно. При правильной настройке щуп должен помещаться между клапаном и коромыслом.
  6. Установить на место крышку клапанной коробки, ремень, защитный кожух, глушитель и стартер.

Насколько важна правильно произведённая регулировка клапанов

Как и его старший собрат-трактор, мотоблок состоит из нескольких самостоятельных единиц:

  • двигателя;
  • ходовой системы;
  • трансмиссии;
  • системы питания; рулевого управления.

Все они связаны между собой, от исправности каждой из систем зависит работоспособность всего механизма. Принято считать, что мотор является сердцем любого самоходного транспортного средства. В отношении мотоблоков это утверждение тоже справедливо, хотя в этой нише используются преимущественно бензиновые 4-тактные двигатели. На мотоблоки повышенной мощности могут устанавливаться и дизельные силовые агрегаты. Большинство силовых агрегатов имеет мощность в пределах 4-10 лошадиных сил, чего вполне достаточно для работы с навесным оборудованием соответствующих размеров.

Задача двигателя проста и понятна – преобразование энергии сгорания топлива в поступательную механическую энергию. Процесс такой трансформации схематически можно изобразить как состоящий из четырёх основных этапов:

  • впрыск горючего;
  • его сжатие;
  • воспламенение и сгорание;
  • выпуск отработанных газов.

Эти этапы принято называть тактами работы ДВС, отсюда же пошёл и термин 4-тактный двигатель.

Впуск топлива в камеру сгорания осуществляется через впускной клапан. После того, как очередная порция бензина подана, клапан закрывается, а поршень начинает двигаться по цилиндру, сжимая топливную смесь. Достигнув определённой степени сжатия, в работу вступает свеча зажигания, поджигая сжатую смесь. При горении она начинает расширяться, толкая поршень в обратном направлении. В конце цикла открываются выпускные клапаны, выводя продукты сгорания топливной смеси наружу.

Циклическое движение поршня вверх-вниз благодаря его связи с коленчатым валом и приводит к преобразованию энергии сгорания смеси во вращательно движение приводного вала мотоблока.

При длительной эксплуатации в результате серьёзных нагрузок зазоры клапанов могут изменяться в ту или иную сторону. Причины могут быть разными, но основными считается износ элементов поршневой системы. Изменение зазора клапанов (обычно – в сторону уменьшения) негативно сказывается на процессе газораспределения. В результате мощность мотора падает, уменьшается его КПД. Увеличение зазора по сравнению со штатным приводит к появлению неконтролируемых механических колебаний, в результате чего начинается деформация клапанного механизма. Когда клапаны открываются на меньший интервал времени, камера сгорания заполняется не полностью, и это тоже становится причиной падения мощности мотора и сказывается на устойчивости его работы.

Чтобы не допустить этих негативных процессов и предотвратить преждевременный износ самой дорогой части агрегата, необходимо с определённой регулярностью выполнять регулировку клапанов бензинового двигателя мотоблока.

Согласно общепринятому техническому регламенту, регулировку осуществляют примерно раз в год, если мотоблок эксплуатируется достаточно интенсивно, или он уже порядком изношен, частоту процедуры следует увеличить вдвое. Конкретные сроки выполнения регламентных мероприятий у разных марок и моделей могут различаться. Ознакомиться с этими данными можно в руководстве пользователя.

Как отрегулировать клапана на мотоблоке: регулировка и настройка дизельного Лифан и Нева МБ-2 с американским двигателем

Мотоблоки как средство для вспахивания земельных угодий известно многим еще с советских времен. Данное средство малой механизации прекрасно справляется с этой своей задачей, существенно упрощая человеку работу.

Если учесть, что на данный агрегат можно устанавливать дополнительное навесное оборудование, то фактически все работы на участке ему посильны.

Однако, чтобы мотоблок работал в оптимальном режиме, без сбоев, за ним нужен постоянный уход, заключающийся в своевременном проведении технического обслуживания.

Кроме того, не последнюю роль играет регулировка различных узлов, которые ответственны за рабочие характеристики. В частности, речь идет о регулировке клапанов карбюратора, от правильности которой будет зависеть стабильность работы двигателя.

Двигатель УМЗ — 341 для мотоблока Агро — технические характеристики, инструкция, неисправности

В 1999 г. ОАО Уфимское моторостроительное производственное объединение» приступило к изготовлению карбюраторного двигателя нового поколения УМЗ — 341, разработанного заводскими специалистами. Этот одноцилиндровый четырехтактный двигатель мощностью 8 л.с. по всем параметрам соответствует лучшим мировым аналогам, а в России ему просто нет равных. Первоначально он создавался для мотоблока «Агрос».

Двигатель для мотоблока Агро УМЗ-341 — руководство по эксплуатации скачать

Каталог запчастей двигателя УМЗ-341 и УМЗ-341Э — скачать

Для перевода двигателя на бензин Аи-92 необходимо заменить свечу А11-3 на свечу А17В и отрегулировать угол опережения зажигания, сместив его на 2 градуса против часовой стрелки.

Методическое указание по переводу двигателя УМЗ — 341 и его модификаций на бензин Аи-92 / Аи-80 от производителя скачать (эта информация с сайта завода производителя)

Подробные технические характеристики двигателя УМЗ-341

Двигатели рассчитаны на эксплуатацию в следующих условиях:

— температура окружающего воздуха от минус 20 до плюс 40°С.

— относительная влажность окружающего воздуха до 98% при температуре плюс 25°С

Двигатели УМЗ-341 и УМЗ-341Э представляют собой одноцилиндровый, четырехтактный, бензиновый, карбюраторный двигатель с верхним расположением клапанов, искровым зажиганием, с горизонтальным расположением вала двигателя, с наклонным расположением цилиндра, имеет центробежный всережимный регулятор оборотов уравновешивающий вал.

Двигатель УМЗ-341 предназначен для установки на мотоблоке Агро производства ОАО»УМПО», поставляемый на внутренний рынок и на экспорт в страны с умеренным климатом

Двигатель УМЗ-341 Э изготовлен на основе базовой модели УМЗ-341 и предназначен для привода электроагрегата АБ-4.

РЕГУЛИРОВКА ДВИГАТЕЛЯ

Регулировка карбюратора УМЗ-341

Регулировка карбюратора двигателя производится в случае неустой­чивой работы двигателя

1 Запустить двигатель и прогреть его без нагрузки от 2 до 3-х минут.

2 Вывернуть винт регулировочный холостого хода 8 (рисунок 3) до положения, при котором двигатель начинает работать неустойчиво медленно заворачивая винт, добиться устойчивой бесперебойной работы двигателя

3 Вращением упорного винта 10 установить дроссельную заслонку в положение наименьшего открытия, при котором двигатель устойчиво работает на минимальной частоте вращения холостого хода, затем вращением регулировочного винта 12 добиться максимального увеличения оборотов двигателя. Упорным винтом 10 отрегулировать регламентированные обороты

4 Если бензин переливается через поплавковую камеру карбюра­тора необходимо снять поплавковую камеру и проверить состояние поп­лавка, запорной иглы, седла клапана

Карбюратор

Регулировка тепловых зазоров клапанов на двигателе УМЗ- 341

Регулировку зазоров между клапаном и коромыслом производить на холодном двигателе в следующей последовательности

— снять крышки 4 и 5 головки цилиндра и стартер;

— проверить затяжку гаек крепления головки цилиндра;

— установить поршень в верхнюю мертвую точку (ВМТ) такта сжатия,

— отпустить контровочную гайку 6 и втулку 7 коромысла 8 и, вставив пластину щупа 0.08 или 0,1 мм между пятой коромысла 8 и торцем клапана 3, затянуть втулку 7 так, чтобы пластина щупа проходила в зазор без закусывания затянуть контровочную гайку 6;

— проверить тепловые зазоры между пятой коромысла и торцем стержней впускного и выпускного клапанов

Установить крышки головки цилиндра и стартера на место, закрепив гайками.

Примечание: Для более точной установки поршня в верхнюю мертвую точку необходимо снять кожух вентилятора и совместить метку»Э”на торце маховика со штифтом “Г «на корпусе картера (рисунок 1 лист З).

Устройство двигателя

Неисправности двигателя

Приводим первый лист возможных неисправностей и методов их устранения из руководства пользователя, боле подробно вы узнаете изучив инструкцию полностью.

Замена двигателя УМЗ 341 на мотоблоке Агро на китайский двигатель Lifan — видео

Как заменить двигатель УМЗ-341 установленный на мотоблоке Агро на Lifan? Многие хотят заменить этот двигатель на более современный, для них очень полезное видео.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
