Шуруповёрт с автоматической подачей саморезов
Шуруповёрт гарантирует комфортную работу с саморезами, он практически идеальный инструмент. Так, считает большинство домашних мастеров.
Казалось бы, что принципиально нового можно предложить для оптимизации процесса работы с этим инструментом?
Подумайте сами. Допустим, необходимо обшить гипсокартоном стены на даче.
Теперь представьте объём работы, которую при этом необходимо проделать:
- На подготовительном этапе приобрести большое количество саморезов с запасом. Всегда имеется вероятность поломки или искривления расходных материалов.
- Цикл завинчивания одного самореза. Сначала его нужно достать из контейнера, далее придерживать рукой (это может привести к травме при соскальзывании шуруповёрта или пальцев). Если саморез отклонился от нужного направления, то все повторяется при реверсивном переключении электроинструмента.
- Повторение предыдущего пункта до окончания работы или полного изнеможения (что более вероятно).
- Если необходимо установить панель вертикально или под углом, понадобиться помощь ещё двух человек. Ваши руки будут заняты, а удерживать деталь плечом или коленом не получится. То есть, домашний мастер зависит от других людей. Тут возможны два варианта. Бесплатный и длительный способ – ждать знакомых людей. Иначе, вам придётся нанимать двух человек, а это лишние затраты.
- Неизбежны ссадины на пальцах той руки, которой мастер достаёт очередной шуруп. Учитывая, что обрабатывать йодом или другими медикаментами свои руки десяток раз, будет не каждый человек.
Вы уже готовы отказаться от работы, планируете нанять бригаду специалистов? Хотите узнать, как можно сделать всё своими руками – тогда предлагаем вам решение.
Все, что необходимо при выполнении работы большого объёма, уже придумано и реализовано в готовых шуруповёртах известных производителей. Специальный механизм обеспечивает автоподачу самореза в нужную зону. Называется это чудо-изделие – «шуруповёрт с автоматической подачей саморезов».
Вы можете встретить две типовые конструкции:
- Магазинный ленточный инструмент, который рассчитан на профессионалов. Устройство рассчитано только на автоподачу. Поэтому, если вы, в основном, работаете с единичными элементами крепежа, приобретать дорогостоящую технику экономически невыгодно.
- Адаптированная приставка, внешне похожая на оружейную обойму. Поэтому на тематических ресурсах её называют «магазин» или «обойма». Это автоматизированный податчик крепежа, который выпускается брендовыми компаниями. Плюсы такого подхода для домашнего мастера очевидны. Можно подобрать «обойму» для своей модели шуруповёрта. Экономия денежных средств.
Принципы работы шуруповёртов с автоматической подачей саморезов:
- Крепёж находится на пластиковой ленте. При нажатии на упор происходит перемещение очередного «патрона» к рабочей поверхности. Далее, происходит обычное закручивание. Просто нажмите пусковой рычаг.
- Все расходники имеют стандартные типоразмеры, которые указаны производителем. Это касается числа саморезов в ленте, их длины (в том числе нижней части) и других параметров.
- В современных моделях имеется реверс. Поэтому можно легко открутить и снова закрутить один и тот же саморез.
- Питание таких моделей шуруповёртов может осуществляться от аккумуляторных батарей или сетевого шнура .
Вот как относительно просто можно автоматизировать свою работу. Согласитесь, это выгодное решение. Имея шуруповёрт с автоматической подачей саморезов, вы можете зарабатывать, выполняя заказы соседей, или просто уверенно выполнять большой объём работы для своих нужд.
А что такое ньютон-метр?
Опять же, если воспользоваться цитатой из Википедии, то «один ньютон-метр равен моменту силы, создаваемому силой, равной 1 Н, относительно точки, расположенной на расстоянии 1 м от линии действия силы».
Касаемо шуруповерта объясню это следующим образом. У патрона шуруповерта есть ось, вокруг которой он вращается. Возьмем шуруповерт и расположим его осью вращения горизонтально
Затем возьмем металлический пруток Г-образной формы, у которого одна из сторон имеет длину 1 м, а вторая (неважно какой длины) будет зажата в патроне. Так вот, если ту сторону прутка, которая равна 1м, расположить горизонтально и на ее противоположный от шуруповерта конец подвесить груз массой 100 г, то мы получим крутящий момент, воздействующий на патрон, примерно равный одному ньютон-метру. А если подвесить, например, груз в 4 кг, то получим 40 Нм
А если подвесить, например, груз в 4 кг, то получим 40 Нм.
Поэтому если у шуруповерта заявлено, например, что его максимальный крутящий момент равен 40 Нм, то это означает, что двигатель шуруповерта через редуктор передает на патрон такую силу, как если бы мы действительно собрали указанную выше конструкцию и подвесили груз в 4 кг. Массу самого прутка не будем учитывать.
Вот что такое крутящий момент шуруповерта.
Ну и в завершение нужно сказать, что максимальный крутящий момент достигается при полном нажатии на кнопку пуска. Кроме того на двухскоростных шуруповертах на разных скоростях момент тоже будет разный — на первой больше, на второй меньше.
Также у шуруповертов есть специальный регулятор, имеющий шкалу с метками от 1 до 15, 20 или другого числа (как решит производитель) и последней меткой в виде сверла (в этом положении можно и нужно сверлить), который ограничивает крутящий момент. То есть, если установить регулятор на одну из числовых меток, то при достижении определенного значения момента шуруповерт дальше не крутит, а прощелкивает. Но если регулятор поставить в положение «сверло», то шуруповерт прощелкивать не станет, а будет до последнего пытаться закрутить то, что он крутит. При этом указанные выше цифры не означают собственно сам момент, а просто показывают, насколько больше или меньше вы его делаете (просто, чтобы быстрее ориентироваться при работе)
Надеюсь у меня получилось объяснить суть крутящего момента шуруповерта. На этом откланиваюсь — до новых встреч!
Ввинтить шуруп – одна из тех задач, которые возникают вроде ниоткуда, но с завидным постоянством. Поправить перекосившуюся дверце шкафа, повесить зеркало в прихожей, прикрепить полочку в ванной – мелкие бытовые проблемы, решать которые нужно ежедневно. Закрутить болт, шуруп или саморез с помощью отвертки – можно, но не всегда получается. Кто пробовал, знает: дело неблагодарное, длительное, а результат часто нулевой. А нужно быстро и эффективно.
Читать также: Utc7805 datasheet на русском
Купить электрический шуруповерт для повседневных бытовых работ по дому – лучший выход. Не говоря уже о том, что он – незаменим в работе профессионалов. Он используется на стройках, при ремонтах и в мебельных мастерских. С помощью шуруповерта производят монтаж гипсокартонных конструкций, установку окон и дверей, крепление плинтусов и сборку мебели.
Выбрать шуруповерт, ориентируясь исключительно на его стоимость – грубейшая ошибка. Они отличаются по мощности и различным функциям. Чтобы не ошибиться при выборе, следует внимательно изучить его технические характеристики перед покупкой. Главные из них – скорость вращения, крутящий момент и тип батареи (в аккумуляторном инструменте). Но прочитать цифровые данные – полдела, нужно еще уметь ориентироваться, какие показатели нужны именно для вас и для планируемых работ.
Двигатель на шуруповерте и как он работает
Принцип работы коллекторного и бесколлекторного (бесщеточного) двигателя отличаются. Наиболее популярны на шуруповертах моторы коллекторного типа. Их преимущество в невысокой стоимости, а недостаток в наличии расходного элемента — это щетки. С течением времени при эксплуатации прибора происходит износ щеток, поэтому в один момент можно обнаружить, что мотор перестает работать. Часто такая поломка владельцем инструмента воспринимается, как сгорание обмотки ротора, однако достаточно заменить щетки или почистить (обычно медные), чтобы прибор возобновил свою работу. Графитовые или угольные щетки применяются на сетевых электроинструментах.
В коллекторном двигателе на обмотку ротора подается ток через щеточный узел. При протекании тока наводится электродвижущая сила, тем самым ротор из обмотки превращается в магнит. Вокруг ротора расположен статор в виде двух пластин из магнита. Противодействие двух магнитов (ротора и статора) способствуют возникновению силы отталкивания, что и приводит в итоге к тому, что ротор начинает вращаться. Силу вращения используют в полезных целях, чтобы привести в движение патрон инструмента с рабочими насадками. Так работают все коллекторные моторы, как сетевого, так и аккумуляторного типа. Отличие между ними лишь в том, что на сетевых приборах двигатель состоит из статора и ротора с обмотками.
Принцип работы бесколлекторного двигателя отличается тем, что вал соединяется со статором. Статор состоит из магнитов, и приводится в движение. Ротор при этом стоит на месте, и на него подается ток напрямую без щеток. В обмотке ротора наводится ЭДС, и теперь посредством силы противодействия происходит вращение подвижного элемента — статора. Бесщеточный мотор является более надежным и эффективным, так как в нем отсутствуют расходные элементы (щетки), а значит, он способен работать достаточно долго до момента перегорания обмотки. Есть у них недостаток — это высокая стоимость. Ниже схема, как работает бесколлекторный двигатель на шуруповерте.
Дороговизна бесколлекторных моторов шуруповертов заключается в сложности их устройства. Чтобы обеспечить вращение статора из магнитов, на обмотку ротора следует подключить не два, а три провода. Это необходимо для обеспечения фазосдвигающего эффекта, посредством которого наводится ЭДС. Для достижения такого эффекта применяются специальные устройства, обеспечивающие подачу напряжения со сдвигом фаз.
Это интересно! На патрон инструмента вращательный момент от вала электродвигателя передается посредством редукторного узла. Он позволяет уменьшить скорость и повысить силу момента.
https://youtube.com/watch?v=mv59vNMhQdo%3F
Что лучше: дрель шуруповерт или дрель, и в чем их различия
Вопрос о дрели или дрели-шуруповерте сложнее, но не критичен. Обычная дрель (ОД) в качестве места монтажа рабочего инструмента включает универсальный патрон. Дрель-шуруповерт (ДШ) может иметь как сменный патрон-головку, так и универсальный, под сверла и биты.
Разница между дрелью и шуруповертом во внешнему виду почти отсутствует: выход провода питания, пластиковый или металлический корпус в форме массивного пистолета, обрезиненные ручка и накладки, кнопки управления.В комплектации могут быть ограничитель глубины и фонарик. Весят примерно одинаково.
Непосредственно разница – в форме патрона:
- ОД имеет классическое его строение – 3 и более цанг, зажимающих концевик сверла с диаметром в широком диапазоне или хвостовую часть;
- ДШ будет укомплектована либо быстрозажимным патроном (универсальным – под биты и сверла) или шестигранным (только под биты).
Регулировка частоты вращения шпинделя
Еще одним весьма важным устройством шуруповерта является регулятор оборотов. Схема устройства состоит из широтно-импульсивного контроллера и ключа, созданного на базе полевого транзистора. Управление осуществляется переменным резистором. В зависимости от силы надавливания на кнопку, изменяется его сопротивление и, как результат, увеличивается или уменьшается скорость вращения шпинделя. Благодаря наличию перекидных контактов, осуществляется реверсивное вращение патрона. Оно зависит только от направления приложения напряжения на электродвигатель шуруповерта. Все переключения автоматизированы, поэтому ручной режим исключен.
Работа с электроинструментом на высоте
Работой на высоте считается выполнение операции на уровне более 1,3 м от уровня пола. Значение может быть выше в зависимости от типа нормативного-правового документа.
Работа с электроинструментом на высоте
Охрана труда выполняется задействованием специальных устройств, которые обеспечивают устойчивость работающего. Это – лестницы-стремянки, подмостки и строительные леса, изготавливаемые из прочного дерева или легкого металла.
Охрана труда при работе с ручным электроинструментом на высоте начинается с осмотра на предмет целостности и отсутствия дефектов. Все предохранительные устройства и элементы должны присутствовать и нормально функционировать.
Правила эксплуатации электроинструмента также включают следующие ограничения и запреты
- 1. Не выполнять временные настилы из ненадежных предметов (кирпичи, деревянные ящики);
- 2. Не брать обычные лестницы из досок и гвоздей;
- 3. Не работать с верхних ступеней, не имея упора и перил;
- 4. Не становиться 2 людям на 1 ступеньку;
- 5. Не работать над функционирующими машинами.
Пользованиеосветительными приборами допускается при их комплектности и исправности. Светильник должен иметь крючок для подвешивания. Устанавливать устройство нужно в отключенном состоянии и в диэлектрической перчатке.
Токоподводящие части (провод, клеммы) должны быть закрыты и заизолированы. Стекло плафона не должно иметь растрескивания или быть разбитым. Удлинители и провода не должны мешать как перемещению вниз-вверх, так и работе с электроинструментом.
Устройства должны отвечать повышенным требованиям. Краткие их описания всегда находятся в инструкции.
Отличие между шуруповертами и дрелями-шуруповертами
Шуруповерты рассчитаны на серийное закручивание шурупов, винтов или саморезов. Чаще всего они изготавливаются с возможностью сетевого электроснабжения, что предполагает преимущественное использование их для внутренних работ. Конструкция крепления рабочего органа (биты) не предусматривает возможности использования сверл и представляет собой шестигранный держатель. Существенное отличие шуруповертов от комбинированных дрелей-шуруповертов заключается в их технических параметрах, преимущественно в частоте вращения. У моделей с питанием от сети она значительно выше, обеспечивая преимущество при работе с поврежденными или сложными метизами. Для сверления отверстий большая скорость вращения является скорее недостатком, тем более что у подобного инструмента отсутствует функция ограничения скорости. Большие габариты устройств также являются помехой и делают их невыгодными для сверления.
Видео: Как выбрать шуруповерт для дома
Аккумуляторные дрели-шуруповерты все более популярны, особенно у профессиональных строителей. Инструменты с питанием от аккумуляторов обладают практически абсолютной универсальностью и могут выполнять широкий круг задач. Аккумуляторные профессиональные инструменты с функцией сверления имеют компактные размеры и имеют небольшую массу, не имеют зависимости от обеспечения участка работ электроэнергией. Отдельные модели обладают функцией ударного сверления, позволяющую с легкостью работать с кирпичными и даже бетонными поверхностями. Для выбора твердости материала, с которым предстоит работать, ударные дрели-шуруповерты снабжаются кольцом регулировки. Для быстрого переключения между сверлением материалов различной твердости производители снабжают инструмент функцией плавной регулировки скорости вращения шпинделя. Увеличение крутящего момента на малых скоростях или увеличения оборотов осуществляется двух- или трехскоростным редуктором. Профессиональные дрели-шуруповерты оборудуются также индикаторами уровня зарядки аккумулятора.
Существуют также разновидности шуруповертов, называемые аккумуляторными отвертками и гайковертами, используемыми при выполнении тонких работ: сборка бытовых приборов, ремонт телефонов, ремонт автомобилей. Эти устройства пригодны только для выполнения узкоспециальных работ и не используются для сверления.
Переделка шуруповерта своими руками
Умельцев в обиходе домашнего хозяйства достаточно, существует масса способов, как переделать шуруповерт на сетевое питание. Достаточно обеспечить требуемое напряжение для электрического привода устройства.
Аккумуляторный шуруповерт в разобранном виде
В некоторых случаях, для переделки, достаточно использовать зарядное устройство из комплекта, оно имеется в наличии, т.к. поставляется в комплекте с шуруповертом. Переделать такую конструкцию достаточно просто, достаточно разобрать шуруповерт, соединить контакты выхода на зарядке с проводами привода. Напряжение, выдаваемое зарядным устройством после переделки, соответствует техническим характеристикам привода, за сохранность электрической части беспокоится не стоит. Так же плюсом стоит отметить, что нет необходимости разбирать устройство полностью, т.к. необходимо соединить только провода, обозначенные для использования. Существенным недостатком, является размер ЗУ, постоянно перемещать его при работах не удобно и доставляет дискомфорт.
Питание от сети шуруповерта может достигаться несколькими разновидностями блоков. Корпус вмещает некоторые из них, остальные находятся снаружи.
Существует масса способов переделки аккумуляторного шуруповерта, все имеют плюсы и минусы.
- В корпусе старого аккумулятора организовывается место для готового БП. Переделка несложная, вмешательство в электрическую схему не требуется, достаточно аккуратно выполнить работы, достичь совершенного внешнего вида. Недостатками можно отметить затраты времени на поиски блока с соответствующим напряжением и размерами. Также небольшие устройства обычно нагреваются при закрытом пространстве, необходимо обеспечить устройство вентиляцией, проделав дырки в корпусе.
- Установка самодельного источника энергии более сложное решение, требует отыскать необходимые радиодетали и разобраться со схемой. Плюсами данного способа переделки являются низкие финансовые затраты, отсутствие потерь при использовании кабеля с низким напряжением, нет изменений внешнего вида устройства.
- Внешний БП может использоваться при работах на одном месте, так как теряется мобильность устройства и компактность. Также происходят затраты на поиски подходящего напряжения к электроприводу шуруповерта.
- Наиболее распространенным устройством внешнего типа используется компьютерный блок питания. Достоинства в том, что его легко найти на разборках за приемлемую цену, нет сложных процессов переделки. Однако громоздкая конструкция придется не всем по вкусу.
Меры безопасности при эксплуатации шуруповерта
Пользуйтесь инструментом только после выполнения всех необходимых настроек. Для начала работы нужно подключить прибор к сети или подсоединить к нему аккумулятор. После этого можно включить шуруповерт и выполнить те действия, для которых он предназначен, то есть закрутить или выкрутить крепежные элементы. Соблюдение правил эксплуатации позволяет продлить срок службы инструмента и получить более качественный результат за более короткий срок.
Настраивать движение биты категорически запрещено во время работы шуруповерта. Нужно следить за тем, чтобы на инструмент или внутрь его корпуса не попадала влага. Настоятельно рекомендуется использовать прибор только при достаточном освещении. Кроме того, если инструмент сетевой, то электрическая сеть должна работать без перепадов напряжения.
Категорически запрещено соприкосновение шуруповерта и заземленных предметов. Если это произойдет, то мастера может ударить током. Не следует допускать перегрева прибора вследствие длительной беспрерывной работы. Если шуруповерту не давать отдых, то он может сгореть. Инструкция к инструменту должна быть детально изучена перед началом его эксплуатации. Не стоит работать с шуруповертом, если в нем выявлены какие-либо неисправности.
Таким образом, несмотря на простоту конструкции и принципа работы прибора, не каждый начинающий мастер знает, как пользоваться шуруповертом правильно, чтобы продлить срок его службы. Соблюдение некоторых несложных правил эксплуатации позволит обеспечить безопасность мастера, сохранность прибора и отменное качество результата.

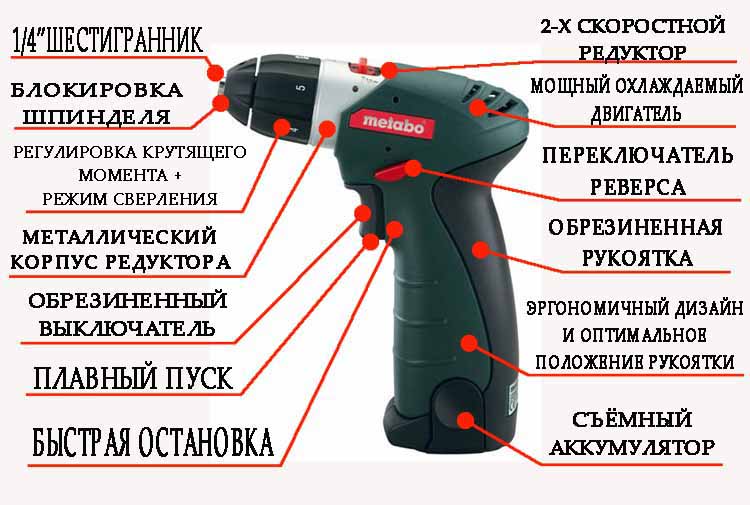

Зачем нужен шуруповерт
Когда дрели начали оборудовать аккумуляторами, их часто стали использовать в качестве шуруповертов. Возможность автономного использования приборов такого типа очень полезна при выполнении работ в условиях ограниченного пространства. Может понадобиться шуруповерт и для работ по сборке металлических и деревянных конструкций.
Такой инструмент имеет мало внешних отличий от дрели. Однако его конструкцию разрабатывают специально для эффективного закручивания и выкручивания винтовых шурупов, винтов и саморезов. Существуют модели шуруповертов, которыми можно пользоваться и при сверлении различных отверстий. Шуруповерты имеют такую конструкцию, которая позволяет облегчить крутящее усилие. При работе с винтовыми соединениями не нужна большая скорость вращения.
Для этой цели в прибор помещается специальное устройство – редуктор. Он позволяет снижать обороты до 300 в минуту. При этом крутящий момент одновременно усиливается. Шуруп при этом не деформируется.
Чтобы устройство не заклинило, в него устанавливается специальная система с несколькими скоростями, которая исключает перегрузки. Шуруповерт может быть оборудован специальными насадками, которые позволяют закручивать и откручивать различные крепежные элементы. Шуруповерт с ударной функцией способен закручивать гайки и шурупы с использованием сильных ударов.
Важно! Наличие специальной расцепной муфты позволяет создавать усилие завинчивания. Благодаря этой детали патрон во время перегрузки останавливается автоматически
При использовании аккумуляторов, которые совмещаются с рукоятью, шуруповерт использовать гораздо удобнее. Такие инструменты стали довольно распространены в строительной сфере. Применяют подобные устройства и для сборочных работ, при ремонте автомобилей.
Варианты использования инструмента
Шуруповёртом можно не только закручивать и выкручивать крепёж. Чтобы инструмент не залёживался, ему можно найти массу применений.
Можно ли использовать шуруповёрт как дрель
Сверлить шуруповёртом можно только, если этот режим предусмотрен производителем. Тогда сверление будет безопасным. Внимательно прочитайте инструкцию. На муфте это последнее положение или пиктограмма с изображением сверла.
Обозначение режима сверления
В шуруповёртах с функцией сверления устанавливается быстрозажимной или ключевой патрон. Магнитный или защёлкивающийся патрон не сможет удержать сверло и обеспечить безопасность работы. Для замены оснастки проделайте следующие действия:
- В двухмуфтовом быстрозажимном патроне придерживайте заднюю муфту, а переднюю поверните против часовой стрелки.
Замена сверла в двухмуфтовом патроне
- Если муфта одна, то поворачивайте её.
Замена сверла водномуфтовом патроне
- Кулачки разожмутся. Вставьте сверло.
- Поверните муфту против часовой стрелки, чтобы зажать сверло в кулачках.
- В ключевом патроне есть три отверстия. Вставляйте в них по очереди ключ и поворачивайте до свободного вращения. Зубья ключа должны зацепляться за зубья патрона.
Замена сверла в ключевом патроне
- Прокрутите патрон против часовой стрелки, чтобы кулачки разошлись. Извлеките старое сверло и вставьте новое.
- Сначала заверните патрон. Потом ключом затяните каждое отверстие.
Другое применение
Используя различные насадки, инструментом можно выполнять следующие работы:
- полировать;
Полировка специальной насадкой
- снимать фаску у болтов;
Насадка для снятия фаски
- работать под любым углом и в труднодоступных местах;
Угловая насадка и гибкий вал для удобной работы
- точить ножи;
Заточка ножей шуруповёртом
- безопасно и быстро закручивать саморезы, работая одной рукой. Для этого предусмотрена насадка с ленточным магазином саморезов;
Насадка с ленточным магазином саморезов
- устанавливать заклёпки;
Насадка для заклёпывания
- резать профнастил турбоножницами;
Турбоножницы для резки профнастила
- разжигать огонь насадкой-феном.
Фен из шуруповёрта
Можно ещё найти массу применений для этого инструмента. Но помните, что работать нужно в защитных очках и перчатках.
Правила пользования
Ответ на вопрос, как использовать шуруповерт, достаточно прост, главное, тщательно соблюдать инструкции по эксплуатации, особенно на первых этапах освоения нового инструмента.
Аккумулятор
Аккумулятор необходимо постоянно хранить в защитном кейсе. Лучше всего убирать подальше зарядку, металлические предметы, чтобы избежать замыкания противоположных контактов и выхода его из строя.
Аккумулятор вставляется просто — достаточно установить его в соответствующий паз в нижней части ручки шуруповерта и ввести до щелчка. Чтобы вытащить — одновременно зажать кнопки по обеим сторонам аккумулятора и извлечь его.
Как закрепить биту или сверло
Необходимо поместить заднюю часть насадки посередине между кулачков, зажимающих ее. После этого зажать одной рукой гильзу шуруповерта, а второй включить его, это затянет кулачки, и закрепить биту или сверло внутри.
Чтобы достать биту — механизм аналогичен, только при этом следует переключить шуруповерт в режим обратного вращения и изъять насадку.
Режим сверления
В зависимости от того, какой крепеж используется и в какой материал он вкручивается, варьируется сила, которую прикладывает шуруповерт к головке крепежа. Сверху расположен переключатель с разными цифрами, которые означают силу в Ньютонах.
Для начинающих может быть сложно сразу же подобрать правильный режим, к примеру:
- для закручивания шурупа в дерево хватит 6-8 Н
- для толстых шурупов для металла не менее 12 Н
Вкручивание и выкручивание крепежа
Изначально инструмент находится в нейтральном положении. Переключатель режимов располагается обычно около кнопки включения.
Переключатель может выглядеть по-разному, но принцип у него один — он может включать реверс (вращение в обратную сторону), нейтраль и вращение по часовой стрелке.
Он должен располагаться перпендикулярно плоскости материала, с которым производится работа. Для закручивания саморезов следует прикладывать небольшое усилие, чтобы устройство могло войти в материал. При использовании его вместо электроотвертки лучше, наоборот, делать все аккуратно без сильного нажима, чтобы избежать ненужных поломок.
Планетарный редуктор
Другим основным механизмом шуруповерта является планетарный редуктор. Для его размещения всегда предусмотрен отдельный корпус. Планетарный механизм шуруповерта представляет собой набор зубчатых колес с общей осью вращения, состоящий из 4 элементов:
- малой центральной шестерни с внешними зубьями, расположенной на центральном валу. Ее зачастую называют солнечной;
- большой центральной шестерни с внутренними зубьями, называемой эпициклом;
- трех шестерен с наружными зубьями, входящими в зацепление одновременно с солнечным зубчатым колесом и эпициклом. Называются эти элементы сателлитами;
- рычажного механизма в виде пространственной вилки, именуемого «водило».
Все составляющие детали на недорогих моделях шуруповертов могут быть изготовлены из пластмассы. Это становится причиной выхода их со строя. На профессиональном инструменте эти элементы стальные, что обеспечивает бесперебойную эксплуатацию шуруповерта в течение долгих лет.
Виды бит для шуруповёрта: как выбирарь
Чтобы правильно подбирать насадки, нужно изучить их разновидности. Сначала определите тип формы хвостовика и диаметр. Он бывает от 1/4 до 1 дюйма.
Классификация хвостовиков:
- основные;
- специальные;
- комбинированные.
Виды основных бит:
шлицевые. Отличаются шириной и толщиной шлица;
Шлицевые биты разной ширины и толщины
крестовые. Имеют разный угол у основания и форму;
Крестовые биты
шестигранные. Основная характеристика биты — расстояние между сторонами шестигранника;
Шестигранные биты
четырёхгранные;
Четырёхгранные биты
звёздочки. Такая форма улучшает сцепляемость между насадкой и крепёжным элементом.
Звёздочки
Виды специальных бит:
tri wing или трёхгранные;
Трёхгранная насадка
double pin. Похожи на шлицевые, но с выемкой посередине;
Double pinимеют выемку
torq set. Как трёхгранные, но с четырьмя лучами;
Трёхгранные биты
торцевые. Обычно выполняются с магнитом;
Торцевая бита
для гипсокартона. Имеют упорный ограничитель;
Бита для гипсокартона имеет упорный ограничитель
с пружинным фиксатором.
Бита с пружинным фиксатором
У комбинированных бит два вида формы хвостовика или один, но разного размера. Например, шлицевой хвостовик и звёздочка.
Пример комбинированной насадки
Шлицевой хвостовик и звёздочка
Определите длину биты, которая вам необходима для работы. Она колеблется от 10 до 200 мм.
В зависимости от формы хвостовика насадки имеют определённую маркировку:
- Sl (Slot) – шлицевые;
- Ph (Philips) – крестообразные универсальные;
- Pz (Pozidrive) – крестообразные с дополнительными тонкими рёбрами;
- T (Torx hole) – звёздочки;
- H (Hex) – шестигранные.
Важной характеристикой является марка стали, из которой изготовлена бита. Насадка может иметь зщитное покрытие. От этого зависит прочность оснастки
Основные виды стали и покрытия, которым стоит отдать предпочтение:
От этого зависит прочность оснастки. Основные виды стали и покрытия, которым стоит отдать предпочтение:
- Cr-v — хром-ванадиевая сталь. Самая распространённая, с повышенной твёрдостью;
- Cr-Mb — хром-молибденовая сталь. Реже встречается. Очень прочный материал;
- Ni — никелевое покрытие. Повышает стойкость к коррозии;
- WC — карбид-вольфрамовое покрытие. Увеличивает прочность;
Tin — нитрит-титановое жёлтое покрытие. Увеличивает прочность.
Tin — покрытие для увеличения прочности
Насадки различаются в зависимости от назначения:
- закручивание и откручивание;
- сверление;
- заклёпывание;
- полировка;
- фрезерование.
Учитывая все рассмотренные параметры, можно без труда выбрать необходимые биты.
