Как проверить катушку зажигания на триммере

Как проверить магнето бензопилы

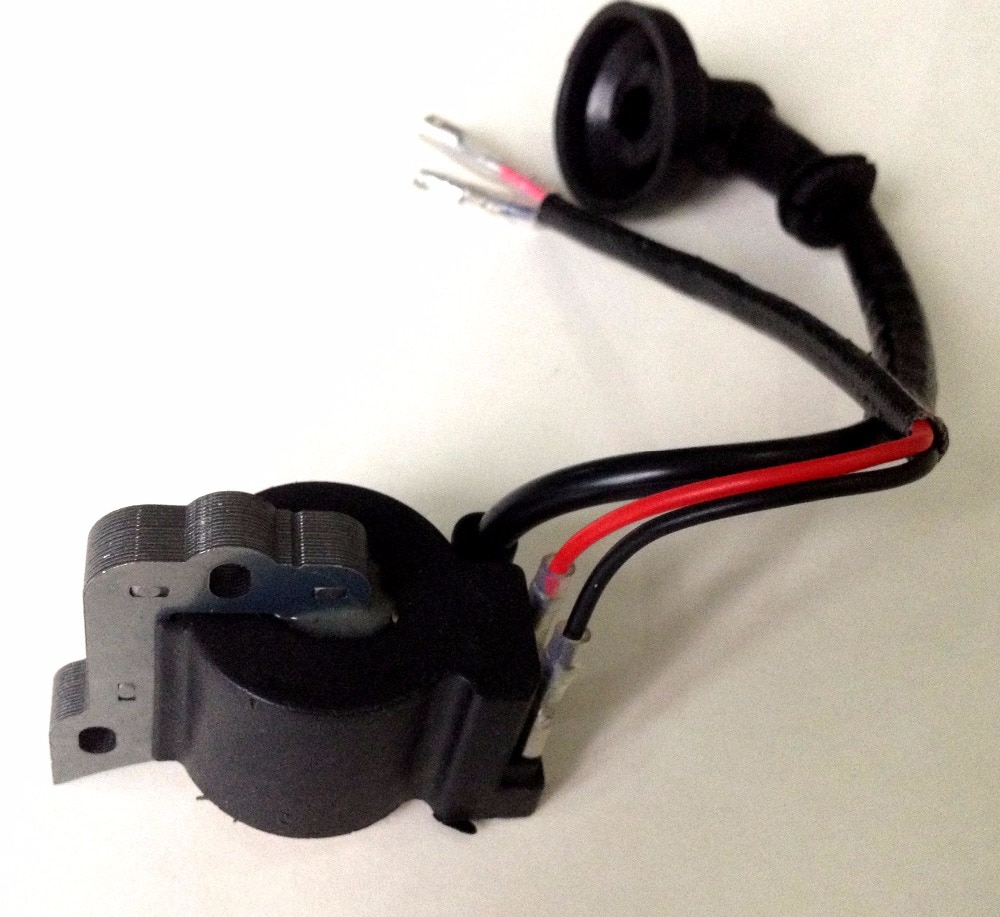

Магнето, бабина, модуль – это катушка зажигания. Она может совершенно не иметь отношения к сбоям инструмента, а причина скрываться только в зазоре или в другом. Но в некоторых случаях именно она и становится фактором нарушения.

Чтобы проверить саму бабину, следует также, как и в вышеописанном случае, воспользоваться путем исключения составляющх из цепочки. Или другими словами:

• оценить визуально состояние корпуса бабины на наличие трещин и других видимых дефектов;
• проверить чистоту тококоммуникаций различных узлов и элементов;
• диагностировать изоляцию и исправность бронепроводки, надежность фиксации креплений, отсутствие ржавчины и т.п;
• оценить визуально состояние колпачка искрового устройства;
• проверка исправности свечи;
• диагностика выключателя цепи, что особенно актуально для бензопил китайского производства.

Опять же, как и в вышеописанном случае, из этой цепочки исключаются те или иные пункты, тем самым, находится причина неполадки.

Тестирование искрой

Проверить работоспособность с помощью искры очень просто. Это можно сделать даже в пути, но он не дает гарантии, что проблема именно в этом устройстве.

Как образуется искра

Вначале ток через замкнутые контакты прерывателя или через открытый ключ коммутатора идет по виткам первичной обмотки. От этого возникает магнитное поле. Его силовые линии проходят через сердечник и замыкаются в пространстве вокруг витков. При размыкании контактов или запирании ключа прохождение тока через первичную обмотку прекращается. Вместе с этим пропадает и магнитное поле. Его силовые линии при этом пересекают витки первичной обмотки, вследствие чего в них возникает электрический импульс напряжением около 300 В. Благодаря индукции он наводит во вторичной обмотке другой электрический импульс. Его напряжение можно посчитать, если напряжение первого умножить на коэффициент трансформации.

Инструменты и материалы

Для проведения теста искрой не нужно специального оборудования, достаточно приготовить следующие инструменты и материалы:

• свечной ключ;
• пассатижи;
• исправную свечу.

Без данного инструмента не обойтись. Кроме того, желательно иметь под рукой помощника.

Порядок действий

Во время проверки нужно получить искру. Для этого нужно выполнить следующие шаги:

1. Перед тестом нужно ключ зажигания перевести в положение «0», чтобы не стукнуло током. Затем нужно проверить все соединения, в том числе на катушке и свечах, то есть прозвонить всю электрическую цепь.
2. Далее нужно на 1-м цилиндре снять наконечник со свечи и соединить его с исправной свечой.
3. Затем нужно с помощью пассатижей взять наконечник и замассировать свечу.

   Массирование свечи зажигания При этом юбку свечи следует прижать к поверхности из металла, которая е имеет никакого покрытия в виде краски или другого материала. Можно использовать для массирования двигатель.

4. Помощник должен повернуть ключ зажигания в положение старта, чтобы провернуть с помощью стартера коленчатый вал на несколько оборотов.
5. В этот момент катушка получит напряжение и начнет работать. При этом она будет выдавать высоковольтные импульса, проявляющиеся в виде искры, проскакивающей между контактами свечи. Яркая искра фиолетового цвета говорит об исправности устройства. Слабая искра оранжевого цвета свидетельствует о возможных проблемах либо с катушкой, либо с проводкой. Если искры нет, то может быть неисправен модуль или есть обрыв в цепи проводки.

При отсутствии заведомо свечи в исправном состоянии можно выкрутить свечу из двигателя. Это можно сделать с помощью свечного ключа и выполнить вышеописанные действия. Но при этом может быть неисправна используемая свеча, поэтому нужно будет провести тест с несколькими свечами, меняя также наконечник. Это увеличит вероятность того, что причина неисправности в катушке.

Если на двигателе установлены индивидуальные модули, для проверки достаточно менять их местами. Например, модуль с второго цилиндра ставится на первый, а с первого – на второй. Менять местами нужно только модули, оставляя проводку в цилиндре.

Проверка вторичной обмотки катушки с диодом

В этом случае полезно сделать следующее. Переключить мультиметр на измерение постоянного напряжения (DC). Подключить его последовательно между вторичной обмоткой катушки зажигания и аккумулятором. Если аккумулятор подключен в направлении диода, мультиметр должен показывать напряжение.

После изменения полярности соединений в направлении блокировки диода напряжение не должно отображаться. Если напряжения нет ни в одном из направлений, можно предположить, что во вторичной обмотке обрыв. Если напряжение есть в обоих направлениях, значит неисправен высоковольтный диод.

Основные неисправности и их устранение

Если запустить пилу с первого раза не удается, причин может быть несколько. Чаще всего проблема связана со свечой зажигания:

• износ электрода или повреждения керамического изолятора;
• неплотное прилегание съемного колпака (если он имеется);
• гуляние искры вдоль керамической обмотки, признаком чего является коричневый остаток на внешней оболочке;
• трещины в колпачке свечи (пила с такой проблемой и дальше будет работать, но может причинять боль пользователю при касании).

Если со свечой никаких проблем не было обнаружено, рекомендуется осмотреть провода, идущие от катушки. Они могут быть оборваны либо иметь другие механические повреждения. Возможны разрывы проводов внутри изоляции, поэтому иногда обнаружить эти нарушения при визуальном осмотре нельзя.

Причина поломки может крыться в тумблерах выключения. Проверить их несложно. Для этого надо отсоединить провода от модуля, а затем проверить зажигание. Если после отключения искра появляется, то выключатель нужно заменить.

Признаки неисправности зажигания:

• Бензопила заводится, но работает неровно (троит), часто чихает и стреляет;
• Заметно упала мощность бензопилы;
• При резком нажатии на гашетку акселератора наблюдаются провалы в работе двигателя;
• Бензопила плохо заводится на холодную, сильно троит, пока не прогреется;
• Значительно увеличился расход топлива;

Если в работе вашей бензопилы появились подобные огрехи, то пора проводить диагностику, регулировку, а возможно и ремонт системы зажигания.

Проверка работоспособности

Перед началом диагностики магнето нужно удостовериться, что проблема на самом деле в данном узле. Для этого нужно проверить всю цепь и убедиться, что нет иных причин поломки триммера.

1. Сначала следует внимательно осмотреть катушку на наличие трещин и других внешних дефектов на корпусе. Далее потребуется изучить все элементы и узлы, проводящие ток, и удостовериться, что они чисты.
2. Следующий шаг — осмотр высоковольтных проводов. Они должны быть исправны и надежно прикреплены к контактам, без следов ржавчины и с неповрежденной изоляцией.
3. Следующим действием станет проверка свечного колпачка. В результате неосторожных действий пользователь часто отрывает его от высоковольтного провода, а затем импровизирует и создает самодельное крепление. Нужно понимать, что любое некачественное соединение в этом месте существенно уменьшает мощность электрической дуги свечи.
4. Затем следует удостовериться, что сама свеча исправна. Если заправлять мотокосу бензином низкого качества, срок службы этой детали существенно сокращается. Кроме того, она может быть залита или иметь большой нагар, препятствующий работе. Иногда свеча даже прикипает и не откручивается.
5. Далее необходимо осмотреть выключатель цепи. На триммерах и бензопилах китайского производства он очень часто ломается.

Выполнив все эти действия и исключив перечисленные узлы из списка возможных причин поломки, следует переходить к проверке катушки. Это можно сделать несколькими методами.

Метод 1

Первый способ, которым проверяют катушку зажигания, предполагает использование специального оборудования (стенда). В домашних условиях он недоступен — найти его можно только в сервисных центрах.

Метод 2

Диагностика магнето посредством мультиметра – решение, которое может быть реализовано своими силами при наличии такого измерительного прибора. При этом необходимо выполнить следующее.

1. Включить на измерительном приборе режим сопротивления и установить значение 200 Ом, чтобы протестировать первичную обмотку.
2. Подсоединить электроды мультиметра к «массе» магнето и выходящему контакту. Если обмотка цела, сопротивление будет варьировать от 0,4 до 2 Ом.
3. Включить тестер на 20 ком для выполнения диагностики вторичной обмотки. При этом первый щуп подключается к «массе», а второй устанавливается в свечной колпачок. Нормальные значения – не менее 4-6 ком. Если же цепь повреждена, то тестер покажет бесконечность, а в случае замыкания – ноль.

Точные данные о том, какими должны быть показания тестера во время проверки первичной и вторичной намотки, можно посмотреть в инструкции по использованию триммера.

https://youtube.com/watch?v=Lko-HnKOFJM

Метод 3

Если мультиметра нет, проверить катушку можно еще одним способом.

Для диагностики нужно осуществить следующие шаги:

• открыть крышку, которой закрыт цилиндр;
• снять со свечи колпачок высоковольтного провода, не выкручивая саму деталь для сохранения компрессии;
• в колпачок плотно поместить гвоздь без шляпки, он будет имитировать центральный электрод свечи;
• диэлектрическим материалом привязать колпачок с гвоздем к цилиндру так, чтобы зазор между имитатором электрода свечи и массой колебалось от 5,5 до 7 мм (точное расстояние для конкретной модели рекомендуется посмотреть в руководстве пользователя), но при этом деталь не соприкасалась с массой;
• стартером несколько раз воспроизвести запуск двигателя, удерживая кнопку зажигания во включенном положении;
• если появляется искра, нужно рассмотреть, какого она цвета.

Нормальной является белая или голубоватая мощная искра, а слабый проблеск оранжевого или желтого оттенка сообщает о поломке катушки.

Нередко холодное магнето создает мощную искру, но при нагреве из-за дефекта внутренних узлов не проводит ток. После остывания катушки мотокоса снова заводится и косит траву леской или ножом до нагрева магнето. Это ненормальное поведение, поэтому катушку нужно поменять.

Разновидности катушек

Катушку индуктивности можно найти во многих устройствах. Например, без нее невозможна работа системы зажигания триммера для скашивания травы, металлоискателя, бензопилы. Сейчас производители предлагают катушку пускателя трех видов:

• Классическая схема с разносчиком искры или, как её ещё называют, трамблёр. Этот вариант считается недостаточно эффективным, но на старых моделях встречается часто.
• Система двойного зажигания (DIS). Здесь одна катушка обслуживает две свечи. Искра рабочая возникает на такте сжатия, другая — холостая в период выпуска.
• Название конструкции COP дословно переводится как «катушка, находящаяся на каждой свече». В таких двигателях есть катушка для индивидуального применения — ИКЗ. Э тот вариант является наиболее распространённым в современных моделях автомобилей.

Во всех перечисленных видах обязательным условием является преобразование низкого напряжения в высокое за счет использования индуктивности.

Причины неисправностей

Причины поломки могут быть разные, подразделяются на следующие группы:

1. Механическое повреждение. Неизбежное старение, вызвавшее нарушение изоляции. Протекание масла сквозь уплотнения, которое нарушает изоляцию.
2. Перегрев. Перегрев снижает сроки эксплуатации любых деталей. Контролировать его сложно. Следите за температурой по датчику в салоне, используйте качественный тосол, не допускайте утечек и закипания мотора.
3. Вибрации. Возникновение вибраций особенно вредно для катушки. Для их снижения, нужно периодически проверять подушки мотора (менять изношенные), и устранять перебои в его работе.
4. Брак или не подходящие свечи. Еще одной причиной поломки может стать использование некачественных свечей, либо, не соответствующих системе зажигания.
5. Нарушение контакта. Причиной становится окисление контактов, вызванное попаданием влаги. Виной всему дождливая погода или неаккуратность при мытье автомобиля. Зимой окисление может вызвать состав, которым посыпают дороги против гололеда.

Не заводится двигатель бензокосы.

Тут все просто, несколько основных моментов для любых моторов: что бы двигатель работал нужна хорошая компрессия, ее отсутствие не позволит завести мотор. Следующее, что необходимо проверить это зажигание, без искры не будет воспламенения. Забитая топливная система затруднит подачу топлива и загрязненная выхлопная система также сильно затрудняют пуск мотора.

Пожалуй это основное, что нужно проверить. Самая популярная схема ремонта – метод исключения. То есть по порядку отсекаем варианты неисправностей, расскажу подробнее:

Неисправность поршневой группы

На всей двухтактной технике которую к нам приносят, мы первым делом проверяем задиры на поршне и цилиндре. Сделать это можно открутив 2 болта глушителя и сняв его, посветите в окно выхлопа. Если поршень гладкий и кольца пружинят – это хорошо, если поршень в повреждениях или кольца залипли и закоксовались – это не приемлемо. Причиной поломки является перегрев, старая топливная смесь или отсутствие масла в растворе. Единственная панацея – капитальный ремонт с заменой поршневой.

Неисправности зажигания триммеров

Далее проверяем искру, прислонив на массу свечку и прокрутив как следует стартер. Если искра отсутствует, отсоедините провода от катушки, что бы исключить выключатель. Все операции выполняем только с новой свечой. Просушенные, прокаленные, протертые свечи НЕ ПОДОЙДУТ. Также бывают случаи, когда искра пропадает на прогретой косе и не появляется до полного охлаждения. Возможен и плохой контакт колпачка и высоковольтного провода. Если искра не появилась, необходима замена катушки зажигания.

Загрязнение топливной системы

Если с мотором и искрой все в порядке, попробуем завести. Рекомендуем брызнуть очистителем карбюратора в камеру сгорания, под свечку или в окно карбюратора. Мотор заведется и скорее всего заглохнет, повторите операцию несколько раз. Если ничего не помогает, нужно пробовать чистить карбюратор. Мы не рекомендуем лезть самостоятельно, ввиду присутствия мелких деталей или отсутствия их в следствии неопытного ремонта. Загрязнение топливной системы, это самая распространенная неисправность.

неисправность карбюратора

К сожалению чистка карбюратора это не панацея и не всегда получается почистить его полностью. Даже ультразвук и хороший очиститель порой бессильны. Также в карбюраторах часто выходят из строя: игла, обратный клапан, клапан ускорителя, мембраны, иголка и седло. Кто то скажет чему там ломаться, но карбюратор пилы конструктивно сложнее карбюратора автомобиля. Во многих случаях приходится менять карбюратор целиком или некоторые из частей.

забитый выхлоп мотокосы

Поскольку в бензине присутствует масло, оно горит и выделяет много гари, которая откладывается в глушителе и выпускном окне. На некоторых триммерах устанавливается сетка – пламегаситель, ее тоже необходимо чистить. Глушитель либо менять, либо пробовать прожечь. Мой опыт позволяет определить забит ли выхлоп, просто подергав за стартер. Если вы нашли нагар в окне, отковыряйте его, он не должен попасть в камеру сгорания. Используйте хорошее масло с низким выбросом дыма.

Проверка топливной смеси

Допустим, у вас не заводится триммер. В этом случае первым делом необходимо проверить, достаточно ли горючего в баке, а также оценить качество топливной смеси. Заправлять моторизированный агрегат необходимо исключительно качественным бензином. Использовать рекомендуется горючее, марка которого не ниже АИ-95. Заправка триммера топливом неизвестного происхождения, купленным не на заправочной станции, чревата возникновением частых сбоев в работе инструмента. Это может вызвать поломку цилиндро-поршневой системы. Ремонт в таком случае нередко превышает стоимость самого устройства.

Почему
не заводится триммер
бензиновый? Привести к этому может также неправильная подготовка топливной смеси, что состоит из масла и бензина. Пропорции, в которых соединяются указанные компоненты, указываются изготовителями в руководстве по эксплуатации триммера. Готовить топливную смесь крайне не рекомендуется в крупных объемах, то есть на будущее. Ведь при длительном сбережении происходит потеря определяющих свойств вещества. Поэтому, если не заводится триммер
, стоит слить старое горючее и воспользоваться свежеприготовленной топливной смесью.

Что предпринять, если используемая топливная смесь в полном порядке, но по-прежнему не заводится триммер бензиновый ? Причины отказа механизма могут крыться в чрезмерном увлажнении свечного канала. Для проведения диагностики и устранения проблемы необходимо сделать следующее:

1. Выкрутить свечу. Тщательно ее протереть, а затем просушить.
2. Слить избыточное горючее в камере через соответствующее свечное отверстие.
3. Очистить старую свечу, если на ее поверхности имеется нагар. Справиться с задачей позволит применение обычной дамской пилочки для ногтей или надфиля.
4. При установке элемента на место выставить зазор в 1 мм. Для проверки параметра достаточно поместить в просвет любую монетку.
5. Собрать функциональный блок обратно.
6. Попытаться завести триммер.

Выполнять просушивание свечного канала рекомендуется как минимум на протяжении получаса. Однако ни в коем случае не стоит прибегать к прокаливанию его элементов. Ведь нагревание свечи зажигания может привести к ее окончательной порче. Что предпринять, если обслуживание функционального блока было выполнено в соответствии вышеуказанным рекомендациям, но триммер не заводится, искра есть при этом? В таком случае стоит обработать бензином резьбовое соединение. В случае, когда нет искры на триммере, если нет искры на триммере, почему может. Последнее не нужно обильно пропитывать горючим. Оно должно быть лишь слегка увлажненным. Прибегать к таким действиям следует для обеспечения зажигания. Ведь насколько бы сильную искру не давала свеча, в абсолютно сухой камере попросту не будет чему воспламеняться.

Катушка зажигания

Катушка зажигания является важной частью системы запуска транспортного средства. Без её применения не добиться старта мотора

Невозможно запустить двигатель без аккумулятора, так как не будет формироваться первая искра.

Устроена данная деталь достаточно просто, но время от времени, как и иные детали и элементы автомобиля, она выходит из строя. Причиной может стать неисправность или определённый заводской дефект. Стандартным пуском двигателя работа катушки не ограничивается. Если устройство внезапно выйдет из строя при уже работающем двигателе, это автоматически приведёт к его полной остановке.

Знание ответа на вопрос, как проверить катушку зажигания – это простой и верный способ выявить неисправность детали и понять, требуется или нет его замена.

Назначение

Основным предназначением катушек зажигания является трансформация низковольтного электрического тока, который получается от аккумулятора или от генератора, в специальный электрический импульс с достаточно высоким напряжением. За счёт данного процесса в свечах зажигания вырабатывается необходимая для запуска двигателя искра.

Принцип работы

Принцип работы описываемого устройства достаточно прост. В первичную обмотку катушки осуществляется подача низковольтного напряжения, создающего магнитное поле. Иногда подобное напряжение полностью отсекается прерывателем, способствуя тем самым резкому сокращению магнитного поля и образованию в витках катушки зажигания оптимальной электродвижущей силы.

Согласно закону физики по электромагнитной индукции, показатель образующейся электродвижущей силы является прямо пропорциональным количеству витков контура. Именно по этой причине во вторичной катушке, где присутствует больше витков, появляется импульс высокого напряжения. Он проходит по высоковольтным проводам и подаётся к свече зажигания. Благодаря данному импульсу, который передаётся катушкой, между электродами свечи зажигания появляется искра, воспламеняющая воздушно-топливную смесь.

В более устаревших моделях авто напряжение от катушки зажигания передавалось к свечам посредством распределителя зажигания. Подобная схема не отличалась надёжностью, потому свечные катушки зажигания более современных авто объединены в специальную систему и распределены строго по одной на каждую свечу.

Виды катушек

На данный момент различается три основных вида катушек зажигания. Каждый из них характеризуется своими конструкционными особенностями и требует более внимательного рассмотрения:

• классические, которые используются на автомобилях с системами зажигания, где присутствует распределитель;
• двухвыводные – используются в системе стандартного зажигания с прямой подачей электрического напряжения;
• индивидуальные – в данной системе для каждой свечи предназначена одна катушка.

Все три вида схожи по своей конструкции, за исключением некоторых нюансов. Классический вариант состоит из двух обмоток – вторичной и первичной. Вторая при этом помещается внутрь первой. Разница между обмотками заключается в количестве витков используемой проволоки, а также в толщине провода.

Во внутренней части данных обмоток размещён сердечник, выполненный из ферромагнитного сплава. Каждая обмотка имеет по два вывода. У первичной они оба являются входными. У вторичной один вывод является выходным, а второй соединен с первичной обмоткой. Все перечисленные выше элементы помещены в герметичный корпус. Что касается выводов, то они выходят на крышку корпуса.

Двухвыводная катушка от классического варианта отличается присутствием двух сердечников – внутренний, который помещён в обмотки, а также внешний, что находится над ними. Вместо одного высоковольтного вывода вторичного варианта обмотки, у подобной катушки их всего два.

Что касается индивидуальной катушки, то она отличается тем, что сверху размещается не первичная, но вторичная обмотка. При этом высоковольтный вывод её подсоединён к специальному наконечнику, что надевается на вывод свечи.

https://youtube.com/watch?v=4wHGBUx6x3M

Все виды катушек являются неразборными и не подлежат ремонту. Данные элементы необходимо проверять и своевременно осуществлять замену

Это очень важно, так как обрыв или замыкание обмоток может стать причиной сбоев в работе, а также приведёт к полной неработоспособности двигателя.

Катушка зажигания (магнето). Как прозвонить катушку зажигания мультиметром? Ничего сложного в этом деле нет, однако придётся уточнить некоторые нюансы всего этого дела в общем. Проверка исправности и выставление зазора.

Нередко сталкиваемся с ситуациями, когда юзеры инструмента приходят с неисправным зажиганием. Часто оно вправду оказываются неисправными, но нередко катушка зажигания к поломке инструмента дела не имеет. Ниже описаны деяния по проверке исправности катушки зажигания.

Оценка текущего состояния катушки.

Перед тем как заняться катушкой зажигания стоит проверить исправность всей цепи. Сделать последующее:

• зрительно оценить отсутствие трещинок и видимых изъянов на корпусе катушки
• загрязенность токопроводящих частей и узлов
• исправность и изолированность высоковольтных проводов, контакты проводов, надежность их крепления, отсутствие ржавчины в местах крепления
• проверить состояние свечного колпачка: нередко его отрывают от высоковольтного провода и пробуют вернуть “подручными” способами. Помните: любые “сопли” в этом месте понижают качество электронной дуги свечки
• проверьте исправность свечки. Качество нашего бензина не позволяет свече “длительно жить”
• проверьте исправность выключателя цепи. В особенности животрепещуще для китайских пил и триммеров.

Смысл данных действий заключается в том, чтоб исключить из списка вероятных дефектов все элементы цепи, не считая катушки. Если все в порядке движемся далее.

Магнето. дизайн и концепция работы

Назначение катушки зажигания. преобразование энергии вращения в высоковольтный разряд и образование искры, которая зажигает топливную смесь. В двигателе внутреннего сгорания эта часть называется магнитом, потому что она генерирует переменный ток от вращения постоянного магнитного ротора или клапана.

Магнит конструктивно состоит из двух обмоток: высокого и низкого напряжения. Конденсатор с контактами переключателя подключен параллельно с последним

Принимая во внимание, что клеммы обмотки высокого напряжения соединены со свечой зажигания и корпусом. Оба намотаны на сердечник, между полюсами которого находится вращающийся магнит, продольно намагниченный

Как выставить зажигание на бензопиле

Периодически должна выполняться регулировка зажигания бензопилы. Данное действие подразумевает выставление правильного зазора свечи зажигания между катушкой и маховиком. Параметр зависит от модели бензопилы. Он указан в инструкции по эксплуатации. Усредненным значением является параметр 0,2-0,4 мм

Наличие правильного зазора важно для того, чтобы искра появлялась в нужный момент, т. е

не раньше и не намного позже подачи топлива.

Отрегулировать зажигание на бензопиле помогут специальные шаблоны, однако не всегда целесообразно приобретать их для одноразового использования. Поэтому их можно заменить на самодельный. Для его изготовления надо вырезать из пластиковой бутылки полоску. Подойдет та часть тары, где нет рельефного тиснения. После этого можно установить зажигание, действуя в следующей последовательности:

• Открутить немного болты зажигания для ослабления.
• Магниты, которые расположены на маховике, подвести к катушке зажигания.
• Зажать пластиковую пластину между маховиком и катушкой, а затем обратно закрутить болты.
• Полоску вынуть.
• Прокрутить маховик в полный оборот несколько раз подряд, при этом нужно следить, чтобы он нигде не цеплялся.

Если при диагностике были выявлены какие-либо неисправности катушки и настроить ее не получилось, то деталь нужно заменить, поскольку ремонт нецелесообразен.
