Замена катушки зажигания на триммере

Проверка катушки зажигания на искру

Необходимо вытащить провод из трамблёра. После этого провод необходимо поднести к металлическому элементу и вращать двигатель стартером. Если искра есть, значит вышел из строя прерыватель-распределитель зажигания. Если же её не видно, надо переходить к проверке катушки.

Если проблема в трамблере, начать проверку надо с его контактов. Проблемы может вызвать окисление, пробои в изоляционном слое либо неисправности ротора. Если вы заметили проблемы с ротором, его необходимо заменить новым элементом.

В ходе диагностики катушки зажигания проверьте состояние обмотки. Обычно отсутствие искры вызвано коротким замыканием внутри этой детали. Если вы обнаружили его признаки, советуем купить новую катушку и установить её на автомобиль. Также катушку зажигания могут повредить перегрузки, вызванные неисправными высоковольтными проводами или свечами зажигания.

Проверка катушки выполняется следующим образом:

• автомобиль должен стоять в сухом помещении;
• необходимо удалить грязь с крышки прерывателя-распределителя зажигания и снять её;
• провернуть коленчатый вал мотора так, чтобы контакты трамблера находились в замкнутом положении;
• включить зажигание и поднести высоковольтный провод распределителя к металлической части мотора на 3-7 мм.

Это также подскажет вам, нуждается ли катушка зажигания в замене. Наиболее подходящий вариант – тестирование катушки на специальном оборудовании в мастерских. Эта процедура проверяет работу катушки в разных режимах.

Для проверки искры на свечах их необходимо выкрутить

Уделите внимание состоянию контактов, наличию нагара или масла. Все элементы грязи необходимо убрать ещё до выполнения диагностики

Не забывайте и о правильном зазоре между электродами

Если обнаружилось несоответствие, боковой электрод осторожно подгибается. Как и катушку, свечи зажигания можно качественно проверить лишь на специальном оборудовании

Проверка катушки зажигания.

Чтобы исключить возможные неисправности со стороны проводки и кнопок выключения, возможно на время проведения проверки отсоединить управляющие провода от катушки.

1. Измерение сопротивлений катушки. Данный способ не всегда применим: во-первых, необходимо знать параметры сопротивлений обмоток катушки. Во-вторых, зажигание помимо катушки индуктивности содержит полупроводниковые элементы для формирования нужного высоковольтного импульса. Поэтому при попытке прозвонить магнето через высоковольтный и минусовой провод получим либо показание «Разрыв цепи» либо огромное сопротивление. Если цепь все же прозванивается, то скорее всего, это признак неисправности.
2. При помощи прибора, проверяющего наличие искры. Он монтируется в разрыв цепи между свечей и высоковольтным проводом катушки зажигания. Прибор дорогой и применяется в основном в серьезных сервисных центрах.
3. При помощи свечи. Выверните свечу и приложите ее корпус к цилиндру. Потяните за стартер и наблюдайте за искрой между ее контактами. Этот медтод примерный и не дает полного представления о состоянии катушки зажигания, так как свеча находится не «под давлением» и маховик будет вращаться быстрее из-за отсутсвия компрессии в двигателе (свеча вывернута)
4. «Варварский» способ. Его используют на свой страх и риск в безвыходных ситуациях.

снять колпачек со свечи и вставить в него гвоздь

Осторожно, не повредите внутренности колпачка — его потом одевать обратно на свечу и эксплуатировать. Шляпку в гвозде лучше откусить

Иначе могут возникнуть сложности с его извлечением.
расположите гвоздь в 6-7мм от цилиндра.
«заводите» двигатель, то есть совершайте обычные действия при заводе инструмента. Этим вы заставите работать систему зажигания
Обратите внимание на то, что свеча должна быть ввернута в свечное отверстие.
смотрите на наличие и цвет искры. В идеале искра должна быть «сильная» и яркого синего цвета
Все остальное – признак неисправности.
Важные моменты:

— свечу выкручивать нельзя: отсутствие компрессии приведет к более быстрому вращению маховика, что не будет соответствовать реальным режимам работы

— если имеются электронные узлы в системе зажигания, то такой метод может вывести их из строя

— расстояние между гвоздем и цилиндром моделирует компрессию и диэлектрические свойства топливной смеси. Расстояние 6-7мм примерное и может отличаться на разных моделях изделий.

Философия способа: должен быть большой зазор между гвоздем и цилиндром, искра должна быть «сильная» и ярко голубая

Порядок регулировки зажигания

Настройка системы зажигания выполняется просто и идентично на разных моделях триммеров, будь то Stihl FS55, Алко ВС 4125 или другая бензокоса. Сначала нужно снять с двигателя кожух, предварительно выкрутив фиксирующий его крепеж. Этот этап разборки может иметь отличия на разных моделях мотокос (описано ниже). Далее нужно отверткой частично выкрутить крепеж, фиксирующий магнето, и повернуть маховик так, чтобы магниты были в верхней части.

Чтобы сделать оптимальный зазор между катушкой и магнето, необходимо использовать специальный шаблон. Покупать его для однократного применения нецелесообразно, поэтому в качестве альтернативы можно применить визитную карточку или небольшой карманный календарик, а также бумажный лист А4, сложенным вчетверо. Также подойдет полоска, вырезанная из пластиковой бутылки или других подручных материалов, имеющих необходимую толщину. Оптимальное расстояние обычно указывается в руководстве пользователя. Подобранный предмет нужно разместить между магнитами и катушкой.

Затем катушка окажется притянутой к маховику магнитным полем. Удерживая магнето в этом положении, нужно затянуть фиксирующий его крепеж, а затем вытащить визитку. После этого нужно прокрутить несколько раз маховик, чтобы удостовериться, что он вообще не задевает катушку. Процесс окончен — зажигание на мотокосе выставлено. Подробнее процесс регулировки триммерной системы зажигания можно изучить в сети Интернет, где доступно множество видео, посвященных этой теме.

проблемы с вращением режущего полотна

Все триммеры имеют штангу с режущим полотном в конце, они бывают двух видов: прямая с редуктором на конце и изогнутая с прямой передачей на втулку. Если вы обладатель прямой штанги смотрим 3 составляющие: сцепление, вал, редуктор. А если у вас изогнутая штанга: смотрим втулку и штангу соответственно

Обратите внимание на целостность соединений, проверьте соединительные шлицы на валу, редукторе или втулке. Проверять привод можно при условии качественной работы двигателя

Наша практика показывает, что многие путают проблемы мотора и привода. Если двигатель забит или неисправен, может казаться что нет передачи на полотно.

Неисправность сцепления триммера

На всех триммерах бензиновых устанавливается центробежное сцепление, смысл работы которого состоит в том, что колодки, при добавлении оборотов, начинают разъезжаться и цеплять чашку. Наиболее простой способ проверить сцепление, это открутить штангу от мотора, обычно 4 болта. Если колодки стерты сцепление необходимо заменить, слышен металлический скрежет. Если на вашем триммере предусмотрено сцепление и идет постоянное вращение лески, значит растянута пружина.

Неисправности приводного вала и штанги

Главное, что нужно смотреть, это: шлицы на валу, соединение редуктора и чашки сцепления. Также очень часто пользователи не вставляют должным образом штанги в соединение, на триммерах с разборными штангами. Обязательно проверьте целостность вала. Если при кошении присутствует вибрация, значит разбиты пластиковые втулки. Вибрация очень вредна для сосудистого аппарата. Для того, что бы избежать плавления втулок, их необходимо смазывать и давать отдыхать косилке.

Поломка редуктора косы

Редуктор представляет собой угловую передачу вращения с штанги на леску или нож, состоит из червячной пары, корпуса и подшипников. Соответственно две популярные проблемы: закисание подшипников и последущее рассыпание, или износ червячной пары. Причины выхода из строя – это недостаток смазки и нагрузка, к примеру при покосе ножом и ударе о препятствие шестерни деформируются. Кустарник тоже является твердым материалом. Использование ножа сокращает срок службы редуктора.

Сухая и мокрая свеча что это означает и как влияет на запуск мотора

Большинство владельцев инструментов сразу прибегают к проверке состояния контактов свечи зажигания. Это делается для того, чтобы по состоянию свечи понять, в чем может быть причина невозможности запуска двигателя бензокосы. По состоянию контактов свечи можно делать соответствующие выводы о том, что может быть причиной неисправности. Диагностика свечи зажигания на триммере выполняется в следующем порядке:

1. Вывинчивается свеча зажигания, после чего она подлежит осмотру. Идеальное состояние электродов — если они имеют коричневый нагар (кирпичного цвета). Если свеча мокрая, имеет черный или белый нагар, то это говорит о соответствующих неисправностях
2. Если свеча мокрая, то в камере сгорания присутствует порция несгоревшего горючего, которое сливать не нужно. Очистите и просушите контакты свечи зажигания, после чего убедитесь в ее исправности. Для этого подключите ее к насвечнику, и расположите не поверхности цилиндра. Включите зажигания, и дергайте легко ручку стартера. При этом свеча должна выдавать качественную и постоянную искру. Если искра слабая или ее вовсе нет, значит следует заменить свечу зажигания
3. Не заводится триммер может еще по причине большого зазора между контактами свечи. Величина зазора между электродами свечи зажигания должна быть в пределах от 0,7 до 1 мм. Для выставления зазора используются специальные щупы

Это интересно! Сушить контакты свечи путем их прокаливания категорически противопоказано, так как этот способ приведет к порче детали.

Если на свече есть искра, но триммер при этом не заводится, значит причина заключается в подаче топливной смеси в камеру сгорания. Чтобы удостовериться в этом, следует выполнить такие действия:

• Набрать в крышечку из ПЭТ-бутылки или в шприц 20 грамм топлива
• Залить его в камеру сгорания через свечное отверстие
• Закрутить свечу зажигания
• Надеть подсвечник и произвести запуск двигателя

Если двигатель бензокосы заводится после проделанных действий, то причину неисправности следует искать непосредственно в топливопроводе и карбюраторе. Если же мотор не заводится даже после проделанных действий, значит нужно проверить исправность высоковольтного провода. Высоковольтный провод, как и свеча зажигания, относится к расходным материалам. Если есть подозрения на неисправность бронепровода триммера, то его следует заменить

Если после проделанных действий не удается произвести запуск двигателя бензокосы, тогда надо принять во внимание следующие рекомендации:

1. Если есть сомнения в исправности свечи зажигания и высоковольтного провода, то их рекомендуется сразу же заменить
2. Проверить исправность искрообразования, и если на новой свече отсутствует искра, тогда поломка связана с блоком зажигания — выход из строя катушки
3. Катушка зажигания не ремонтируется, а меняется. Если действительно диагностика указывает на неисправность катушки зажигания бензокосы, то ее не трудно заменить своими руками

https://youtube.com/watch?v=YixHJCGg9gg%3F

Если на искре есть свеча, и при этом она сухая, а триммер при этом не хочет заводиться, тогда переходим к проверке следующего узла — воздушного и топливного фильтров.

Это интересно! Если электроды свечи имеют красный или розовый цвет, то это говорит о том, что в составе используемого топлива содержится большое количество присадок. Следует отказаться от такого топлива, сменив заправочную станцию или марку бензина.

Ремонт карбюратора

В процессе осмотра карбюратора стоит обращать внимание на возможное протекание применяемого топлива, для выявления проблем карбюратора необходимо осуществить следующие мероприятия:

• продувка топливного шланга для устранения возможного засорения элемента;
• проверка и замена прокладки, находящейся между двигателем и карбюратором;
• определение герметичности и поддержания постоянного давления в агрегате.

При необходимости собственноручно можно провести разборку и тщательную чистку узла, с использованием бензина, прочистка жиклера и каналов осуществляется применением сжатого воздуха.

Не заводится бензокоса или заводится, но глохнет. В чем причина?

Чтобы разобраться в этом нужно знать принцип работы агрегата в целом. Бывает и так, только что купленная, новая пила не заводится, и начинается беготня по сервисным центрам, в таких случаях рекомендуется:

• внимательно почитать инструкцию по эксплуатации; • подробно изучить способ первой заводки и обкатки бензокосы; • постараться понять принцип работы изделия; • как производится подкачка бензина и так далее.

Причины неисправности бензокосы:

• качество бензина плохое; • неправильная пропорция бензина и масла; • засорение фильтра тонкой очистки; • пропала искра.

Бензокоса не заводится после зимы

В таких случаях нужно провести техобслуживание агрегата. Снять топливную систему, включая фильтры (воздушный, топливный), разобрать карбюратор, каждый узел почисть, промыть. Продуть фильтры воздухом

Обратить внимание на качество и октановое число топлива

Надо учитывать ещё один факт, что при долгом хранении разбавленной топливной смеси, у неё падают рабочие качества, что тоже приводит к последствиям при которых бензокоса не заводится. Поэтому разбавлять следует порционно, то есть, такое количество смеси которое вырабатывается за один раз. В инструкции по эксплуатации четко описано и даны разъяснения по пропорции смешивания бензина и масла. Неукоснительное соблюдение правильных пропорций как минимум избавит вас от нескольких вопросов, почему не заводится бензокоса и что делать в таких случаях.

Бензокоса не заводится на холодную

При запуске холодного мотора, не рекомендуется нажимать на газ. Наклонив бензокосу так чтобы воздушный фильтр оказался сверху, 5-6 раз нажать на кнопку подсоса топлива, установить рычажок переключения функций в положение «старт», потянуть за шнур стартера несколько раз, пока не заведётся мотор. После нескольких секунд работы мотора, отключить систему запуска.

Бензокоса не заводится на горячую

Если бензокоса была недавно в работе и ещё не успела остыть но не хочет заводиться – нажмите курок газа, резко потянуть за шнур стартера несколько раз, пока не заведётся мотор и только потом отпускается курок газа. Если прошло достаточно много времени и бензокоса успела остыть, тогда надо заводить как при холодной. Если вышеописанные способы не помогли, бензокоса не завелась, тогда стоит обратиться в сервисный центр.

• Блог
• О сервисном центре
• Обслуживаемые марки
• Цены на диагностику и ремонт
• Доставка
• Запчасти
• Контакты

Ремонт и сервис садовой техники в Москве.

Специализированный сервисный центр «Агротехсервис» — комплексное гарантийное и послегарантийное обслуживание садово-парковой и коммунальной техники мировых производителей! Осуществляем продажу запчастей с доставкой по всей России!

Коротко о зажигании

Чтобы понять зачем в автомобиле бобина (это народное название), и какое участие она принимает в обеспечении движения, надо хотя бы обобщенно понять устройство систем зажигания.

Упрощенная схема работы бобины приведена ниже.

Плюсовой вывод катушки подключен к положительной клемме аккумулятора, а другим выводом она соединяется с распределителем напряжения. Такая схема подключения является классической и широко применяется на машинах семейства ВАЗ. Для полноты картины необходимо сделать ряд уточнений:

1. Распределитель напряжения является неким диспетчером, подающим напряжение на тот цилиндр, в котором произошла фаза сжатия и должны воспламениться пары бензина.
2. Работой катушки зажигания управляет коммутатор напряжения, его исполнение может быть механическим или электронным (бесконтактным).

Механические устройства использовались в старых автомобилях: на ВАЗ 2106 и подобных, но сейчас они практически полностью вытеснены электронными.

Основные неисправности катушки

Пользователи электротриммера и бензокосы нередко сталкиваются с проблемой, связанной с полуавтоматической косильной головкой. Неисправности катушки могут быть следующие:

• леска не удлиняется автоматически;
• корд самопроизвольно выходит из катушки.

Способ 2 – два отрезка

принципиально ничем не отличается от способа Единственное отличие – два наматываемых отрезка лески, вместо одного.

На катушке есть два специальных фиксирующих гнезда (см рисунок выше).

За него цепляют сформированным ранее на леске крючком, и начинают наматывать леску.

Намотка проводится в специальном порядке

Намотку нужно проводит в следующем порядке: сначала нижнюю леску, т.е. ту которая ближе к фиксирующим отверстиям на дне катушки, и только потом верхнюю, т.е. ту, которая будет перехлёстывать нижнюю секцию.

Кончики проделываются в отверстия корпуса шпули триммера. Их подтягивают до щелчка, который обозначает, что леска вышла из фиксаторов.

Кончики продеваются в отверстия корпуса шпули триммера

Катушку застёгивают в корпус. Леска в шпуле заменена.

Модели ВАЗ 8 и 16 клапанов

Несмотря на схожесть в конструкции двигателя, система зажигания 1,5-литрового инжекторного 16-клапанного мотора отличается от мотора 1,6 на 16 клапанов. В моторе 1,6 л применили электронную бесконтактную систему зажигания с индивидуальными катушками на каждой свече. Поэтому необходимость в модуле зажигания отпала. Такая система надёжнее и дешевле в эксплуатации, поскольку при выходе из строя одной катушки, не нужно менять весь модуль целиком.

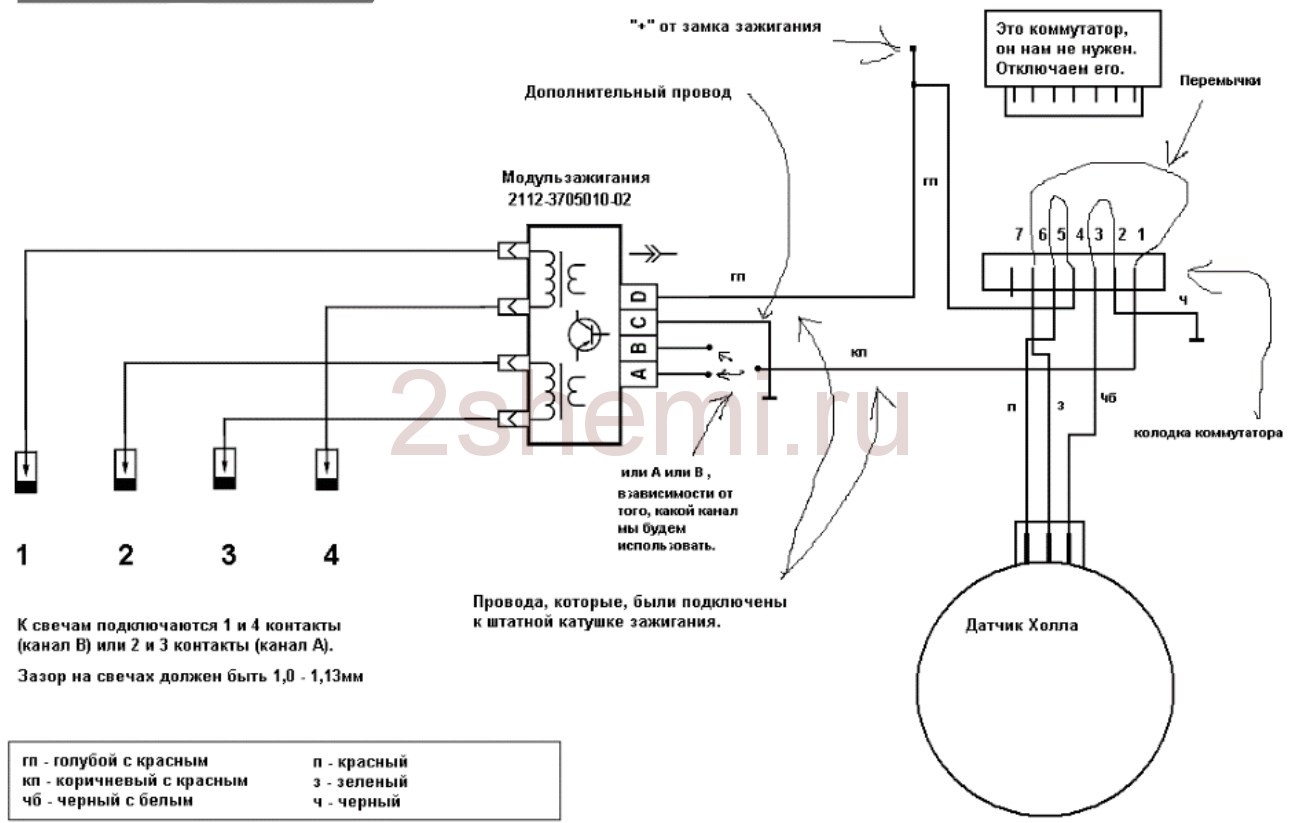

На 16-клапанном инжекторном двигателе ВАЗ 2112 объёмом 1,5 л применялась та же бесконтактная система зажигания, как и на 8-клапанном моторе, но модуль зажигания был установлен другой. Его каталожный номер 2112-3705010. Конструкция модуля осталась прежней — две катушки зажигания (для 1-4 и 2-3 цилиндров) плюс ключи-коммутаторы в едином блоке. Искра подаётся в цилиндры попарно методом холостой искры. Это значит, что искрообразование происходит в двух цилиндрах одновременно — в одном на такте сжатия (рабочая искра), во втором на такте выпуска (холостая искра).

Инструменты для ремонта

Для работы потребовались отвертки и старый тестер с проводами и паяльником.

Фотоаппарат был при себе и удалось все действия по восстановлению работоспособности электродвигателя последовательно заснять. Эти фотографии вставил в текст статьи.

Прозвонка схемы

Для проверки электрических цепей необходимо их вызванивать тестером или прозвонкой. У меня на даче для таких целей хранится старый прибор Ц4324. Питание схемы измерения тока у него осуществляется никель кадмиевыми аккумуляторами.

После длительного хранения они оказались в разряженном состоянии, а эксплуатируются с 1994 года, когда я их приобрел на распродаже. Использовать их уже не получилось.

Питание тестера

Техническое решение подсказал старый мобильник. Задействовал для подачи напряжения его аккумулятор, предварительно проверив его этим же прибором в режиме вольтметра.

Старые АКБ изъял, а питание подал тонкими проводами разного цвета прямо на вывода тестера с соблюдением полярности. Для подключения использовал паяльник и скотч.

Калибровка

Здесь трудностей не возникло. Мощности аккумулятора мобильника вполне хватило для проведения измерений и калибровки.

Переключатели прибора установил в положение «Омметр», а ручкой потенциометра выставил указатель стрелки на ноль. Регулировкой механического балансира указателя не занимался, он был до этого в норме.

Тестер подготовлен к замерам сопротивлений на делениях Омов.

Отвертки

Корпус электрического двигателя крепится шурупами-саморезами с крестообразными головками среднего размера. Под них удовлетворительно подошла старая отвертка советских времен и хороший охват граней удалось создать головкой из комплекта инструментов, приобретенных в интернет магазине.

Однако короткое рабочее тело комбинированной отвертки не позволило работать в глубоких выемках. Все труднодоступные места оказались для нее недоступными. Изображения отверток показал в последующих фотографиях.

Алгоритм намотки лесов

В зависимости от используемой модели триммера выбираются тип, толщина и длина косильной лески. Диаметр шнура может быть от 1,2 до 4 мм. Нетрудно догадаться, что чем гуще вы заправляете шнур, тем жестче и гуще его можно срезать.

Есть 3 способа узнать, какой диаметр лески вы можете использовать на своей косилке.

1. Обратитесь к инструкции устройства для информации о толщине шнура.
2. Посмотрите на саму катушку. Он может быть помечен информацией о возможных диаметрах косильной лески.
3. Вставьте леску в розетку. Если он легко проходит в него, вы можете использовать шнур такого диаметра.

леска наматывается на катушку, расположенную в косилочной головке. Поэтому его сначала нужно открыть (это обсуждалось выше). Есть два способа намотки шнура.

Первый способ

Чтобы правильно определить, сколько метров лески необходимо для конкретной катушки, необходимо намотать ее на катушку, чтобы катушка не превышала диаметр досок. Если леска выходит за края катушки, вы не можете вставить ее в крышку. Как только вы определились с длиной материала, вам необходимо загрузить его в катушку, поэтому сделайте следующее.

Нужно сложить леску пополам, так что один конец на 10-15 см длиннее другого.
Обратите внимание, что катушка разделена на 2 части центральной стороной, с которой начинается зарядка
Найдите углубление на нем и вставьте в него шнур, согнутый пополам, с небольшим усилием.
Это очень важно определить, в каком направлении наматывается леска к катушке
Если вы посмотрите внимательно, вы можете найти стрелку на барабане или надпись со стрелкой, указывающей, в каком направлении наматывать

Есть случаи, когда на катушке нет стрелки
В этой ситуации вы можете посмотреть на нарисованную стрелку на косилочной головке и намотать шнур в противоположном направлении.
Намотку следует проводить осторожно, обмотать катушкой, с максимальным натяжением нити.
После того, как шнур закончен, вы должны сначала закрепить короткий конец косильной лески, вставив его в паз соответствующего диаметра на боковой стороне катушки.
Другой конец, подлинный, установлен в канавке на противоположной стороне катушки.
После закрепления косильной лески отрежьте ее концы, оставив припуски около 10 см.
Далее необходимо установить состаренную катушку в косилочную головку. Для этого вставьте и протяните резьбу в выходные отверстия головки, вставьте катушку в корпус, а затем, прикладывая необходимое усилие, вытяните леску из крепежных канавок и затяните ее.
Теперь вы можете надеть крышку и закрепить ее защелками.

READ Диски Для Триммера Какие Бывают Описание

Второй способ

Некоторые катушки обеспечивают второй способ закрепления шнура: вместо одного сложенного пополам можно заряжать 2 куска ниток.. леска заменяется в соответствии со следующим алгоритмом.

1. Перед заменой или загрузкой новой нити в катушку определите, сколько метров потребуется, как описано выше.
2. Согните один конец шнура в виде крючка.
3. Найдите отверстие в нижней части катушки, чтобы зафиксировать леску, и вставьте конец нити, согнутый в петлю.
4. Необходимо наматывать шнур в соответствии с направлением стрелки до желаемого уровня, не превышающего диаметр катушки.
5. Сделайте то же самое для второго гнезда катушки.
6. Сборка головки ничем не отличается от метода, который был предусмотрен при заправке катушки, рассматриваемой с двойным куском лески.

Для моторные оплетки марки Stihl Существует очень простой и быстрый способ заменить леску без разборки косилки, которую вы можете увидеть, посмотрев это видео.

Концы шнура, выступающие из отверстий в корпусе, могут быть обрезаны до необходимой длины, когда деталь установлена ​​в триммере. Есть два способа сделать это:

• Включение триммера (во время вращения концы лески будут обрезаны вокруг ножа, закрепленного для этого на защитном чехле);
• Обрезая лишние концы ножницами, чтобы они не касались тела.

Второй метод используется, если вам нужно надеть шнур большого диаметра, а резак не может его укоротить.

Если нить заправлена ​​на косилочную головку, но длина выступающих концов шнура недостаточна, их необходимо удлинить перед пуском машины. Это относится к головке с ручной регулировкой. Однако бывают случаи, когда используется полуавтоматическая косилка, когда из-за недостаточной длины выступающих концов шнура они автоматически не удлиняются. В этом случае необходимо выключить агрегат (абсолютно необходимо вытащить вилку из розетки на электрическом устройстве), вручную нажать кнопку, расположенную внизу детали, и вытащить немного рыбалки леска. После этой процедуры шнур сможет снова удлиняться за счет центробежной силы, если вы установите максимальную скорость вращения шпинделя.

Как выставить зажигание на бензопиле

Периодически должна выполняться регулировка зажигания бензопилы. Данное действие подразумевает выставление правильного зазора свечи зажигания между катушкой и маховиком. Параметр зависит от модели бензопилы. Он указан в инструкции по эксплуатации. Усредненным значением является параметр 0,2-0,4 мм

Наличие правильного зазора важно для того, чтобы искра появлялась в нужный момент, т. е

не раньше и не намного позже подачи топлива.

Отрегулировать зажигание на бензопиле помогут специальные шаблоны, однако не всегда целесообразно приобретать их для одноразового использования. Поэтому их можно заменить на самодельный. Для его изготовления надо вырезать из пластиковой бутылки полоску. Подойдет та часть тары, где нет рельефного тиснения. После этого можно установить зажигание, действуя в следующей последовательности:

• Открутить немного болты зажигания для ослабления.
• Магниты, которые расположены на маховике, подвести к катушке зажигания.
• Зажать пластиковую пластину между маховиком и катушкой, а затем обратно закрутить болты.
• Полоску вынуть.
• Прокрутить маховик в полный оборот несколько раз подряд, при этом нужно следить, чтобы он нигде не цеплялся.

Если при диагностике были выявлены какие-либо неисправности катушки и настроить ее не получилось, то деталь нужно заменить, поскольку ремонт нецелесообразен.

Особенности регулировки на разных моделях триммеров

Система зажигания устроена схожим образом на технике различных брендов, поэтому процесс ее регулировки будет выглядеть одинаково. Различия если и будут, то незначительные. В основном они связаны с разборкой техники. Например, снятие кожуха с двигателя на разных триммерах выполняется с некоторыми отличиями. Так, на устройствах компании Patriot предварительно нужно выкрутить болты и отсоединить с помощью шлицевой отвертки корпус воздушного фильтра. После этого пластмассовый кожух снять будет очень легко. Подробная схема и устройство триммера определенной модели обычно показаны в инструкции по эксплуатации инструмента.

Итак, провести регулировку зажигания для бензинового триммера можно своими руками. Этот процесс несложен, если знать правильный порядок действий. Но предварительно нужно исключить вероятные неисправности других узлов и деталей, например, свечи зажигания или магнето, которые могут быть причиной отсутствия запуска двигателя мотокосы. Однако, разбирая технику разных марок, нужно учитывать вероятные различия в конструкции, которые подробно описаны в руководстве пользователя.

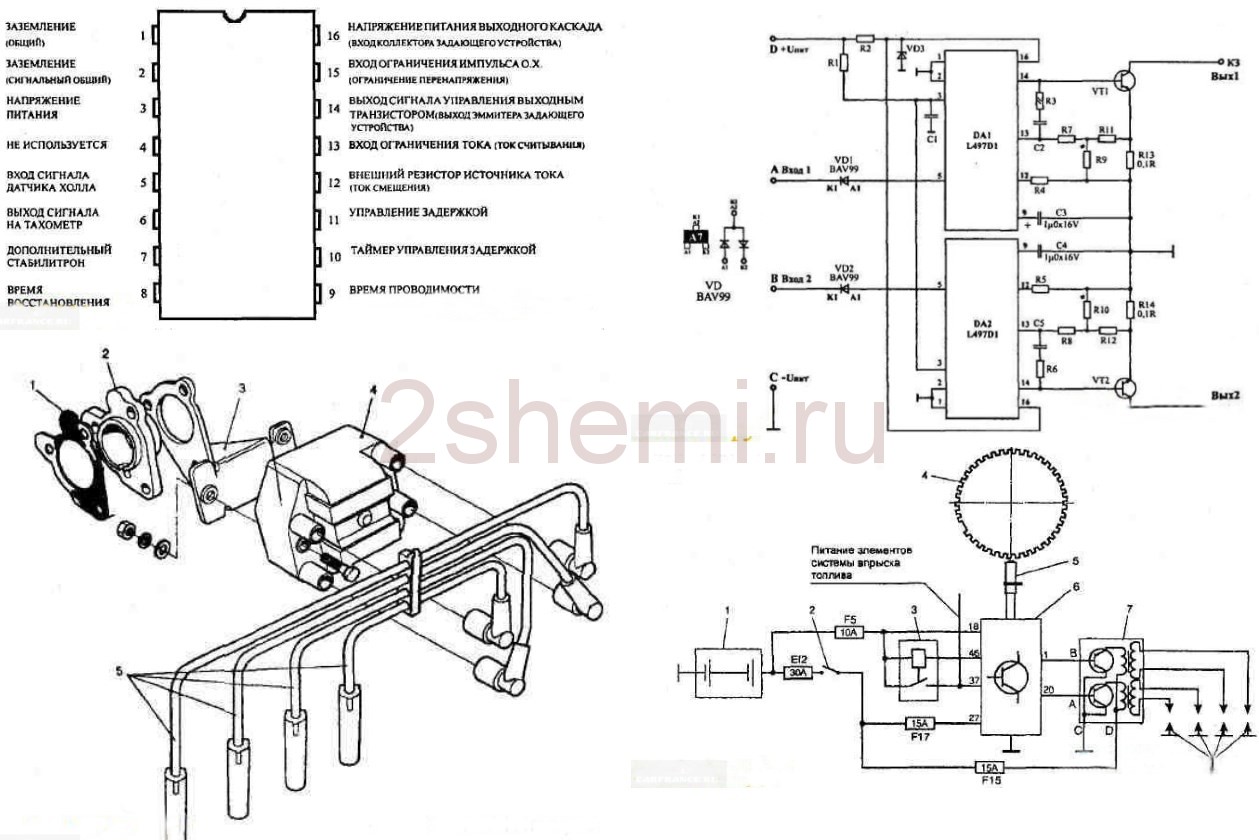

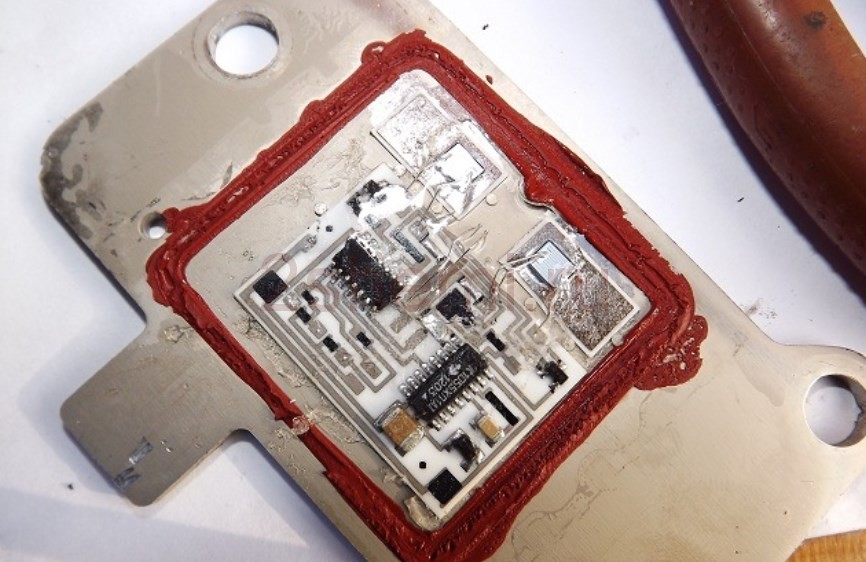

Распиновка и схема катушки зажигания ВАЗ

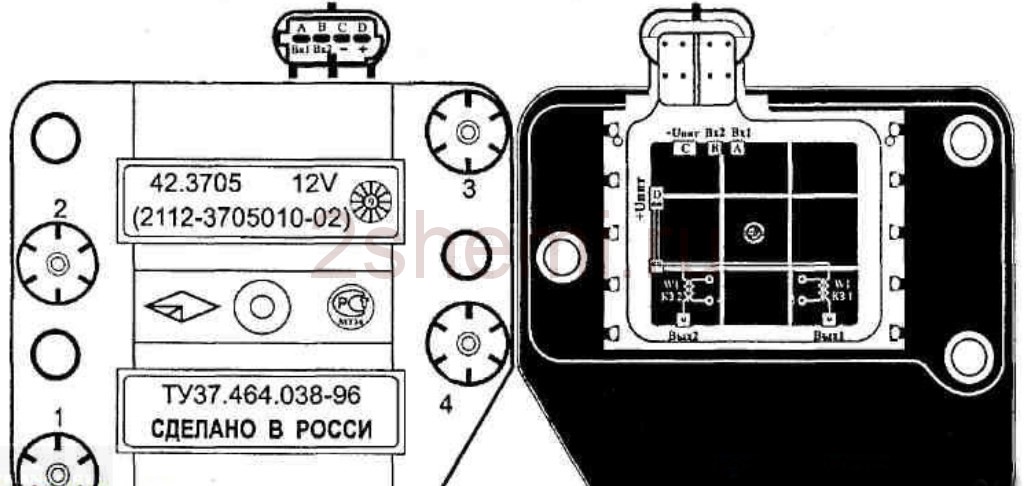

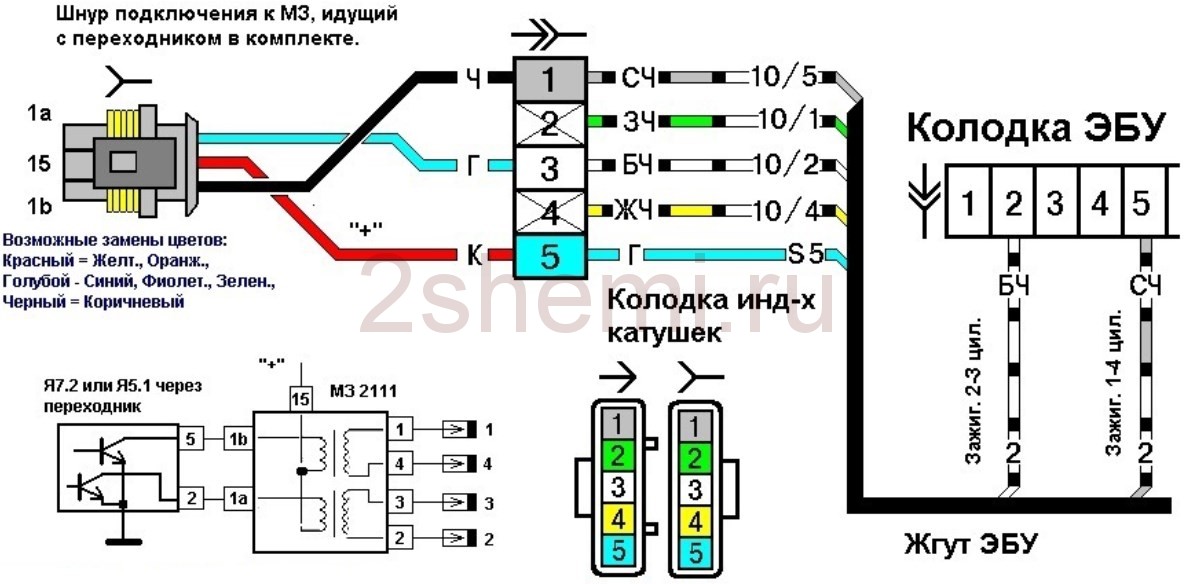

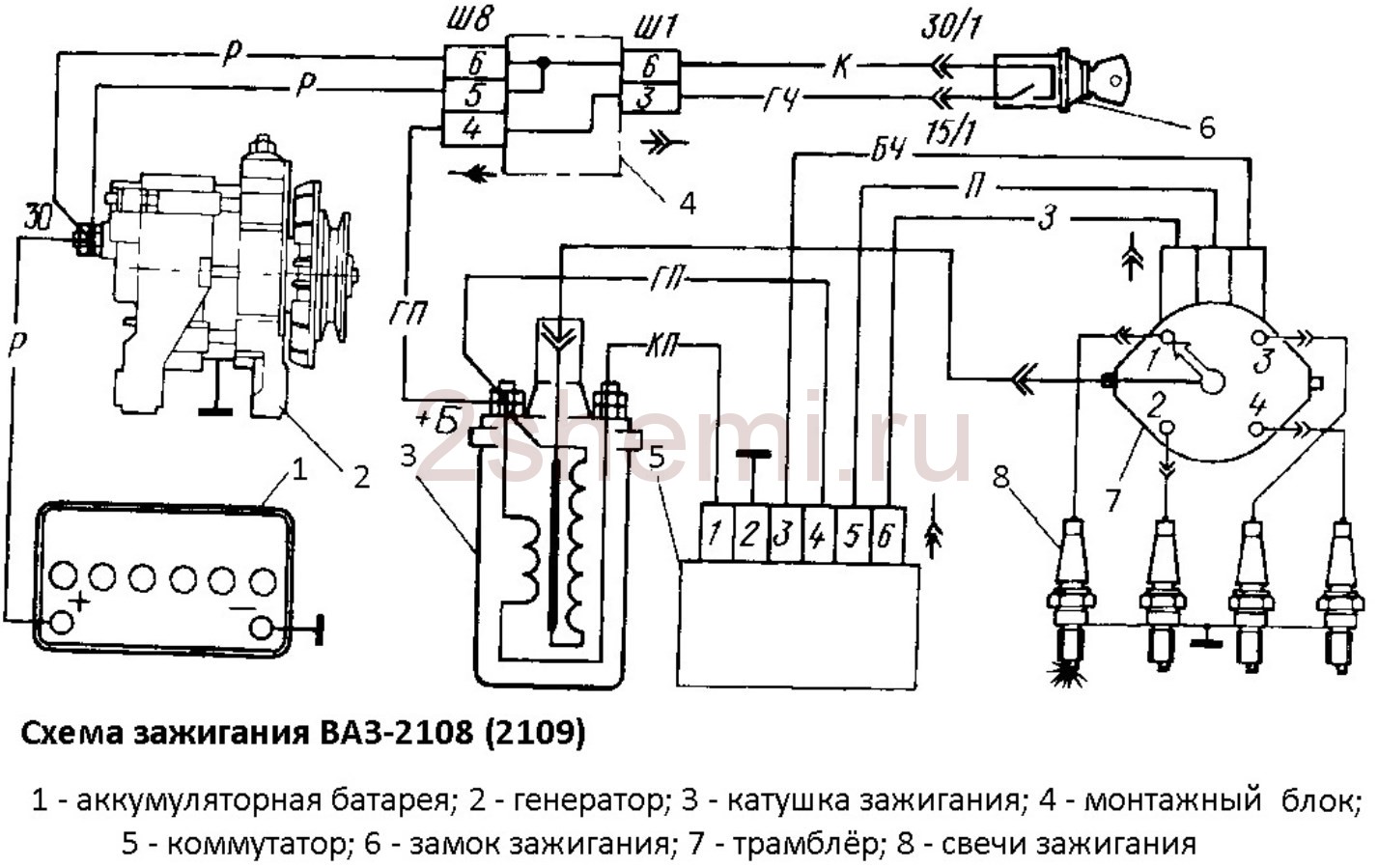

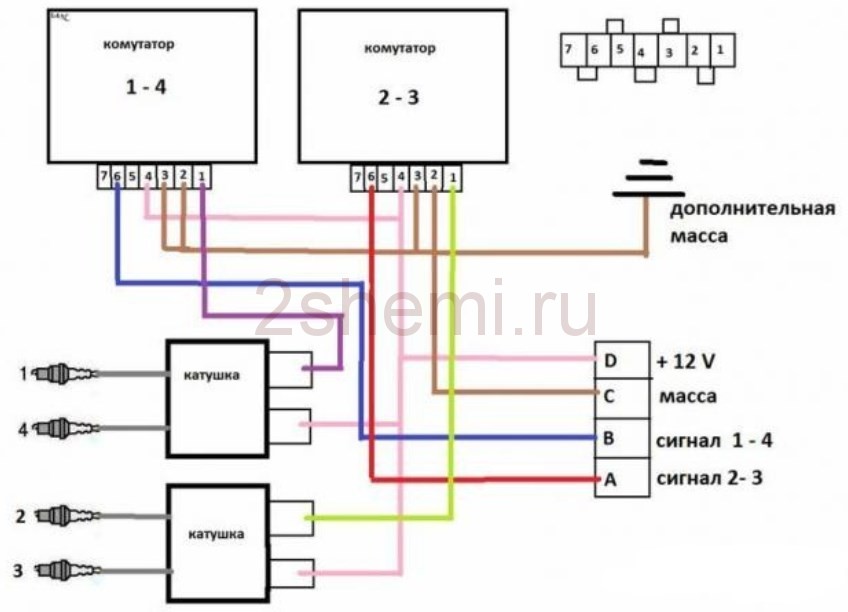

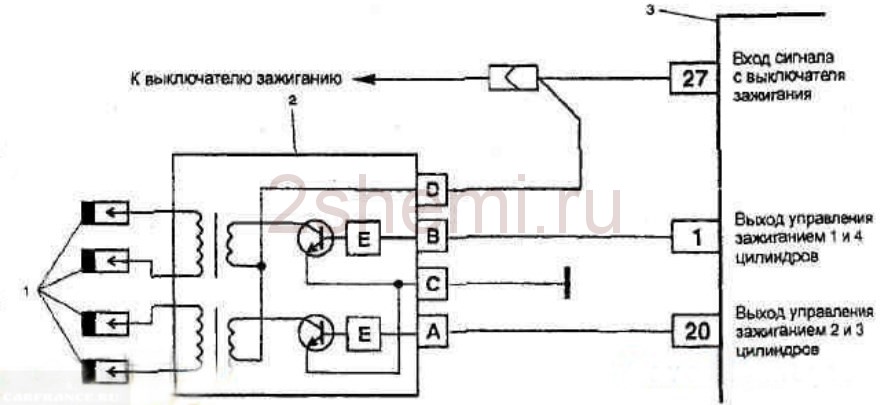

Распиновка модулей катушки зажигания различных моделей автомобиля семейства ВАЗ:

Зажигание ВАЗ 2101

1 – генератор; 2 – выключатель зажигания; 3 – распределитель зажигания; 4 – кулачок прерывателя; 5 – свечи зажигания; 6 – катушка зажигания; 7 – аккумуляторная батарея.

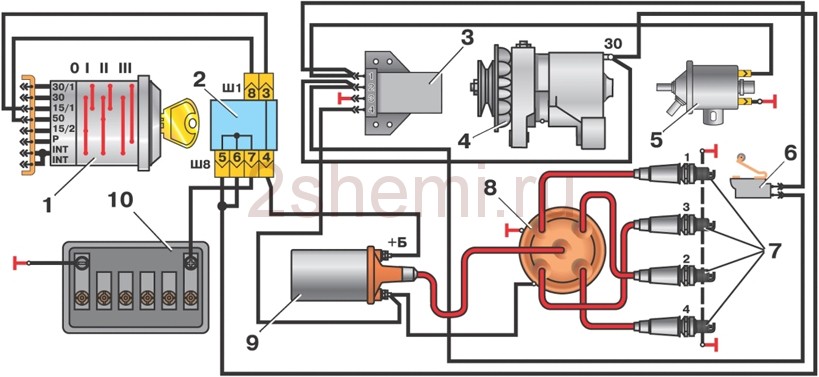

Зажигание ВАЗ 2106

1 – выключатель зажигания; 2 – блок предохранителей и реле; 3 – блок управления ЭПХХ; 4 – генератор; 5 – электромагнитный клапан; 6 – микропереключатель; 7 – свечи зажигания; 8 – распределитель зажигания; 9 – катушка зажигания; 10 – аккумуляторная батарея.

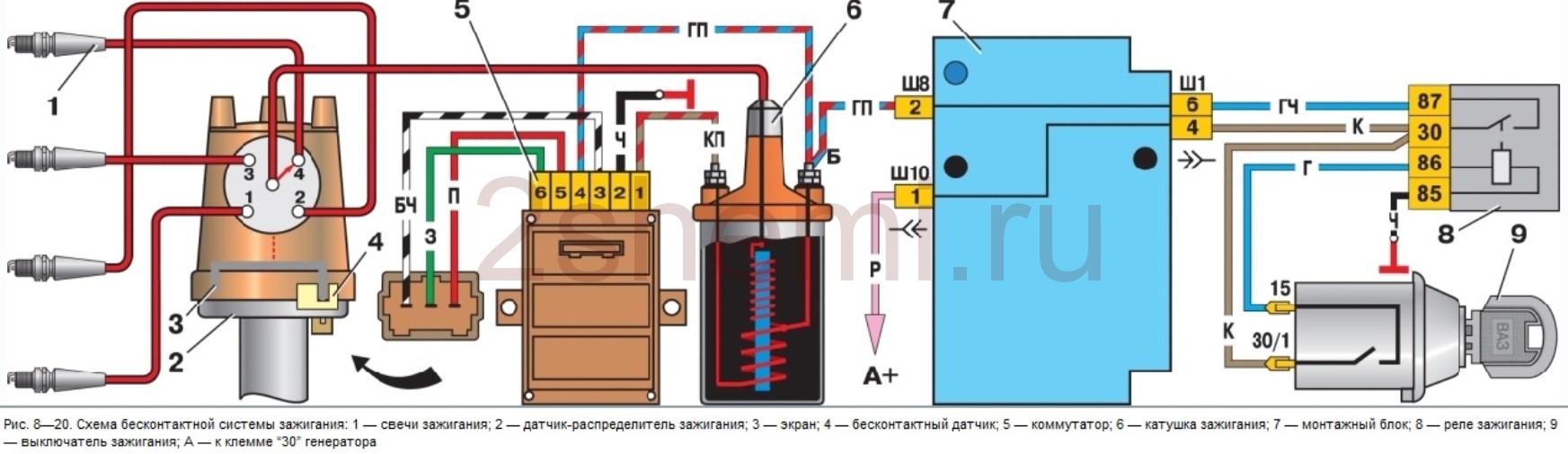

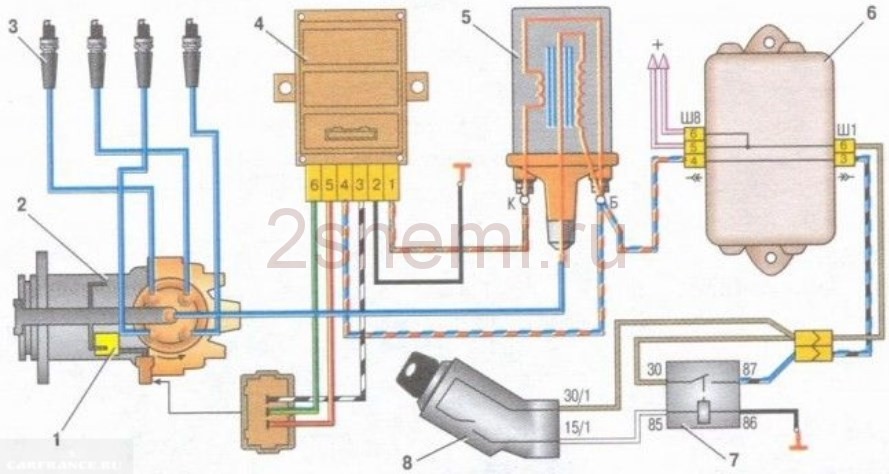

Зажигание ВАЗ 2114

Схема бесконтактной системы зажигания: 1 – бесконтактный датчик; 2 – датчик-распределитель зажигания; 3 – свечи зажигания; 4 – коммутатор; 5 – катушка зажигания; 6 – монтажный блок; 7 – реле зажигания; 8 – выключатель зажигания.
