Правила регулировки бензопилы Champion
Начинаем регулировать карбюратор на холостом ходу:
- отыскиваем винт, отмеченный буковкой T;
- крутим его против движения часовой стрелки, дабы цеп полностью остановилась, но двигатель работал стабильно;
- далее используем тахометр, который позволит провести точную регулировку (учтите, что в некоторых случаях дополнительная настройка не нужна).
Продолжаем регулировку низких оборотов. Эта процедура предполагает выполнение таких шагов:
- отыскиваем винт, что обозначен буквой L;
- на холостом ходу «ищем» номинальные значения оборотов, что можно сделать, проворачивая винт L влево и вправо;
- как только вам удалось найти номинальные обороты холостого хода, провернем винт на одну четвертую полного оборота в сторону против движения часовой стрелки.
Важно! Если резной элемент продолжает вращение на холостых оборотах, измените положение регулировочного винта Т, провернув его против часовой стрелки до полной остановки пильной гарнитуры. Регулируем карбюратор на высоких оборотах
Это необходимо для того, чтобы избежать поломки поршневой системы цепной пилы или выхода из строя двигателя из-за его перегрева
Регулируем карбюратор на высоких оборотах. Это необходимо для того, чтобы избежать поломки поршневой системы цепной пилы или выхода из строя двигателя из-за его перегрева.
- ищем винт, отмеченный буквой Н;
- проводим регулировку при прогретом двигателе (оставьте его работать на 10 секунд);
- провернем винт на одну четвертую от полного оборота против хода часовой стрелки;
- ждем еще 10 секунд, после чего проверяем обороты, используя тахометр.
Важно! Если после первой регулировки винта результаты проверки не соответствуют показателям оптимальным, указанным в «паспорте» инструмента, проводим регулировку по тем же правилам повторно
Маленький ликбез о регулировке карбюратора китайских бензопил
Учтите, что богатая смесь приводит к проблемам работы глушителя (он будет дымить), а слишком бедная вынудит основной узел устройства перегреваться (слышен скрежет и визг, нехарактерные звуки при работе бензопилы).
Завершаем регулировку проверкой работы двигателя, который должен разогнаться до номинальных оборотов быстро.
Яркий представитель бензопил предназначенных для работы дома, на даче и выполнения несложных задач по распиловке и обрезке деревьев — бензопила Champion 142.
Именно о ней мы поговорим в данной статье, т. к. пила популярна у пользователей и занимает высокие позиции в рейтингах бензопил для домашнего хозяйства.
Предпосылки к настройке карбюратора
В теории все просто, достаточно регулярно контролировать качество воздушно-топливной смеси при помощи винтов на карбюраторе. Тем не менее даже при частом обслуживании данного узла, могут возникать проблемы:
- пильная гарнитура работает даже тогда, когда оператор не дает «газу»;
- устройство глохнет, как только его удается завести;
- прибор начинает «реветь» на холостом ходу;
- пила вовсе не заводится;
- резной инструмент быстро (или просто неравномерно) изнашивается;
- в разных режимах работы агрегата не удается достичь оптимальных оборотов.
READ Hechinger пропустил трактор газона MTD
Учитывайте, что некоторые проблемы карбюратора могут касаться только косвенно, но настройка узла будет необходима.
Если вы собираетесь проводить настройку карбюратора, то также посмотрите обзор бензопилы Champion 137 и ее преимущества.
Ремонт своими руками и частые неисправности
Что касается ремонта, то его можно проводить самостоятельно, конечно если вы когда-либо сталкивались с ремонтом аналогичных инструментов, если нет, то лучше обратиться к специалистам.
Основные неисправности, с которыми приходится сталкиваться пользователям, это:
отсутствие искры на контактах свечи зажигания;
обрыв шнура стартера;
нестабильная работа или отсутствие холостого хода;
износ ведущей звездочки;
прекращение подачи топлива.
Некоторые проблемы можно решить при помощи регулировки карбюратора, которую тоже можно провести самостоятельно, т. к. в карбюраторе Champion 142 предусмотрена эта возможность.
Определение износа режущей цепи
Перед каждым началом работы следует обратить особое внимание на соответствующие правила заточки и натяжение режущей цепи. Натяжение цепи правильное, если цепь прилегает к нижней стороне шины и ее легко прокрутить вручную
Чтобы можно это было сделать, тормоз цепи бензопилы должен быть освобожден.
Цепь к бензопиле требует заточки в таких случаях:
-когда опилки, возникающие при пилении влажной древесины, выглядят как древесная мука.
– цепь входит в древесину только при сильном нажатии.
-режущая кромка заметно повреждена.
-во время пиления пилу тянет влево или вправо. Это вызвано неровной заточкой.
Своевременное определение и устранение уровня износа цепи для бензопилы – залог длительной службы всей режущей гарнитуры.
Базовая комплектация и производство

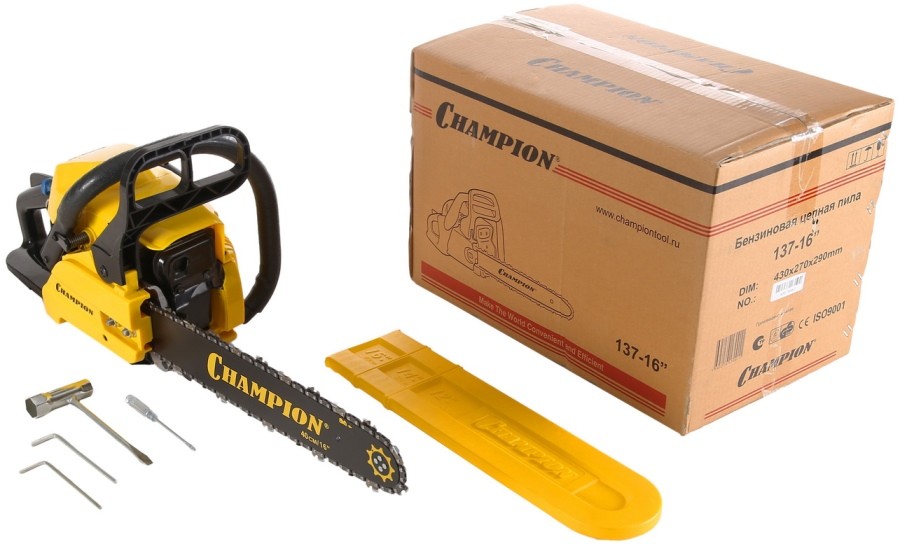

Все инструменты Чемпион выпускает в стандартной комплектации, которая включает минимальное количество инструментов, необходимых для настройки и обслуживания. Множество владельцев рекомендуют во время приобретения бензопилы Champion покупать дополнительные запчасти и масло. Несмотря на то, что компания заботится о качестве продукции, покупатели отмечают слабые места, характерные для той или иной модели.
Вся продукция производится в Китае, что значительно снижает стоимость бензопил Чемпион. При этом, некоторые комплектующие для пил производятся в странах Европы и Америке. Так, например, двигатели для Чемпион выпускает компания Briggs&Stratton.
Среди особенностей производителя Champion можно выделить:
- Производство оборудования осуществляется с контролем качества на всех этапах.
- Продукция Чемпион соответствует национальным и международным стандартам качества.
- Высокий технологический потенциал компании. Производство осуществляется на современных автоматизированных заводах мирового уровня.
Теория и принципы работы топливной системы, конструкция карбюратора
Принцип работы карбюратора
В различных моделях бензопил конструкционное устройство карбюратора может отличаться, однако принцип работы данной детали всегда одинаков: нагнетаемый поток воздуха продвигается в направлении воздушного (импульсного) канала, воздух регулируется воздушной заслонкой. Поступая в импульсный канал, воздух изменяет скорость. На изменение скорости влияет специальный клапан, который перекрывает отверстие впуска воздуха. В воздушный канал происходит подача топлива, которое смешивается с потоком воздуха. В результате образуется горючая топливно-воздушная смесь, которая затем поступает в двигатель и там сгорает.
Рисунок 1. Схема принципа работы карбюратора бензопилы
Схема принципа работы карбюратора бензопилы
Рисунок 2. Карбюратор бензопилы Хускварна 137
Карбюратор бензопилы Хускварна 137
Рисунок 3. Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Принцип работы топливной системы на примере карбюратора бензопилы с двухтактным двигателем
Составляющие части любого карбюратора это:
- алюминиевый корпус (цельный, литой);
- жиклеры или клапаны, которые регулируют количество топлива, поступающее в карбюратор;
- поплавковая камера;
- диффузор;
- распылитель.
На рисунке 1 можно ознакомиться с расположением ключевых узлов карбюратора, а на рисунке 2 увидеть внешний вид карбюратора бензопилы. Для правильной регулировки карбюратора владельцу бензопилы следует знать, по какому принципу работает эта деталь:
- когда запускается двигатель, открывается воздушная заслонка;
- из-за хода поршня внутри поплавковой камеры и в воздушном канале образуется разреженный воздух;
- далее масса воздуха всасывается через диффузор, где смешивается с топливом, также прошедшим через штуцер в поплавковую камеру, так возникает топливно-воздушная смесь, поступающая во впускные каналы;
- последний этап — попадание смеси в камеру сгорания двигателя.
Регулируя положение заслонки, владелец бензопилы может либо добавить воздуха в топливо, либо обеднить его — это означает, что топливная смесь будет поступать в камеру сгорания быстрее или медленнее. Регулировочные винты карбюратора используются для настройки оборотов двигателя. Над карбюратором устанавливается воздушный фильтр, который очищает воздух до попадания в воздушный канал.
Видео, в котором представлена таблица регулировка карбюратора бензопилы Хускварна:
Рисунок 4. Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Таблица пропорций масляно-топливной смеси для бензопил Хускварна
Карбюраторный узел дорогих и средних по стоимости бензопил сконструирован практически одинаково. Дешевые китайские бензопилы нередко отличаются от дорогих оригинальных моделей бензопил тем, что у них отсутствует ряд деталей в карбюраторном узле. Об особенностях регулировки карбюратора китайских бензопил можно будет прочитать далее в статье.
Пошаговая последовательность процесса регулировки
Прежде чем приступить к регулировке, запомните:
- регулировка проводится только «на горячую», то есть, двигатель нужно завести и прогреть в течение 10 минут;
- затем регулировочный винт проворачивают против часовой стрелки и останавливают цепь бензопилы;
- перед регулировкой бензопилу нужно положить на ровную поверхность, а пильную часть направить в сторону от владельца;
- для регулировки используют три винта с буквенными обозначениями, Н — настраивает верхние обороты, контролирует главный жиклер, L — регулирует работу жиклера холостого хода, настраивает низкие обороты, Т — настраивает холостой ход.
Регулировка карбюратора пошагово:
- винт L прокрутите слева направо, или справа налево, найдите предельное число оборотов двигателя, затем вернитесь на 1/4 оборота назад;
- такие же действия проделайте с винтом Н;
- бензопила должна поработать несколько секунд, с помощью тахометра определяют максимальные обороты двигателя — их показатель не должен превышать максимум, указанный в инструкции к бензопиле;
- если в режиме холостого хода цепь движется, проверните винт Т в направлении движения цепи до момента, пока цепь полностью не остановится (холостой ход всегда регулируется только винтом Т, который вращают справа налево — против часовой стрелки — до полной остановки цепи).
- ослаб резьбовой крепеж, через образовавшийся зазор проникает воздух;
- жиклеры засорились смолистыми отложениями, требуется промывка в ацетоне;
- не отрегулировано зажигание.
Регулировка карбюратора бензопилы Чемпион 137
Настраивать заводской карбюратор бензопилы Champion нужно в нескольких случаях.
В их перечень входит:
- износ или образование дефектов в ЦПГ двигателя;
- резкое увеличении вибрации мотора;
- произвольное отключение двигателя;
- повышенный расход горючего и увеличение объемов отработанных газов;
- засор карбюратора.
О том, как самостоятельно настроить неправильно работающий карбюратор пилы, расскажет инструкция по эксплуатации модели. Правильный порядок действий, в любом случае, должен выглядеть следующим образом:
- Сначала на бензопиле с холодным двигателем все имеющиеся в ее устройстве регулировочные винты потребуется вернуть в изначальное положение. Оно указано в руководстве по применению садового инструмента;
- Затем нужно завести мотор пилы и подождать, пока он не прогреется;
- Далее потребуется начать поворачивать винт L в разные стороны до того момента, пока не будут найдены оптимальные низкие обороты мотора. Сразу после этого болт L нужно повернуть на четверть оборота в обратном направлении;
- По такому же принципу нужно выполнить регулировку винтом H, который позволит найти и установить максимально высокие обороты ДВС. Чтобы более точную определить скорость вращения мотора на допустимых оборотах, к нему потребуется подключить тахометр. Затем нужно начать медленно поворачивать винт H. Как только обороты на тахометре и в инструкции по эксплуатации пилы Champion совпадут, винт нужно отпустить;
- Если после настройки при работе пилы на холостых оборотах цепь вращается на шине, значит, нужно поочередно повернуть болт T в разные стороны до того момента, пока цепь не остановится.
ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ БЕНЗОПИЛЫ ХУСКВАРНА 137
Сервис и ремонт бензопилы требуют специальной подготовки. Производитель рекомендует обращаться в специализированный сервисный центр для профессионального ремонта.
Мотор на бензопиле не запускается. Причины:
- Зажигание
- Двигатель залит
- Топливный резервуар пуст или топливо не достигает карбюратора
- Свеча зажигания не зажигает
Мотор плохо работает на холостом ходу. Причины:
- Карбюратор нуждается в регулировке
- Износилась изоляция коленчатого вала
Мотор не набирает обороты, теряет мощность или останавливается, не выдержав нагрузки. Причины:
- Воздушный фильтр загрязнился
- Свеча зажигания загрязнилась
- Карбюратор нуждается в регулировке
От мотора идет дым. Причины:
Слишком много масла смешали с бензином
Воздушный фильтр бензопилы Хускварна 137
Грязный воздушный фильтр снижает мощность двигателя и повышает потребление топлива и выделение вредных испарений. Необходимо очищать его после каждых 5 часов работы.
Уход за шиной
Шине необходимо техническое обслуживание либо замена, если
- Пилите только одной стороной пилы
- Работаете на несоответствующем рекомендациям количестве смазочного масла
Необходимо заменить шину, если она деформировалась или внутренние канавки шины износились Обязательно нужно очищать отверстия для подачи масла каждые 5 часов работы. Регулярно и аккуратно убирайте загрязнения из канавки шины проволокой или ножом для шпатлевки.
Свеча зажигания
Меняйте свечу зажигания каждый год, используя Champion RCJ7Y. Правильный зазор составляет 0,5 мм.
Компания «Прямые руки» проводит плановый и срочный ремонт, а также техническое обслуживание бензопил в соответствии с рекомендациями производителей техники.
Что важно знать при разборке бензопилы?
Разобранная бензопила позволит вам быстро диагностировать и устранить неисправность
Но при разборке каждого рабочего блока устройства важно соблюдать основные правила
- Открутите муфту в направлении пильного набора.
- Для снятия маховика используйте 13 головок (почти на всех моделях гайка маховика имеет стандартную резьбу). Надо крутить против часовой стрелки.
- Обязательно снимите масляный насос (снимите, как только снимите сцепление).
- Последний этап — откручивание винтов двигателя. Это позволяет вам свободно отделять его от тела.
Важно! Иногда требуется специальный съемник, чтобы разобрать маховик. Также подходит мягкий молоток, который ускорит разборку бензопилы
Откручивайте гайку, пока она не выровняется с валом. Тогда используйте молоток и молоток. Одно резкое движение (удар) необходимо для безопасного снятия маховика. Многим эта техника покажется варварской, но она используется практически всеми мастерами, поскольку этот метод надежен и проверен. Маховик отскакивает от вала, после чего он снимается вручную, без использования специальных инструментов.
READ Сколько Звеньев Цепи В Бензопиле Рохтер Рх450
Увидел гид
Озадаченные тем, как разобрать бензопилу Stihl, многие забывают о стандартном шпаргалке, с которой процедура займет минимум времени.
- На этапе подготовки снимите все крышки, включая боковые крышки, шины, цепь. Чистим компрессором, при необходимости используем щетку, чтобы избавиться от капель масла и грязи. Аккуратно обращайтесь со звездочкой, наиболее загрязненной частью инструмента. Чистый бензин иногда используется для удаления излишков масла.
- Снимите ручку, которая соединена с корпусом тремя резиновыми амортизаторами. Чтобы удалить их, сначала удалите пластиковые заглушки во внутренней полости с помощью отвертки. Верхний амортизатор может быть самым прочным, поэтому иногда используют мощную отвертку. Открутите пару винтов, чтобы снять катанку.
- Снимите стартер. Как только верхняя крышка снята, выкрутите винты стартера, а затем снимите крышку бака и масла. Этот шаг прост, занимает минимум времени.
- Снимите маховик, который зафиксирован наиболее надежно. Следуйте рекомендациям профессионалов и ни в коем случае не фиксируйте маховик, стараясь не поворачивать его (в противном случае он может быть поврежден, поскольку его лопасти не справляются с высоким давлением).
- Снимите масляный насос (его привод) и муфту. Прежде чем достичь этой стадии, не забудьте убрать звездочку (ведущий удален). Это можно сделать, сняв стопорную шайбу с канавки вала. Используйте звездочку, чтобы снять игольчатый подшипник. После этого с помощью головки на 19 отвинтите (влево, в направлении шины) сцепление. Выполнив этот шаг точно в соответствии с инструкциями, вы можете легко снять привод масляного насоса и отражательную пластину, которые не соединены с креплениями вала.
- Разберите катушку зажигания вместе с глушителем и карбюратором. Главным помощником будет голова в 8 (также не обойтись без удлинителя). Отвинчивание креплений воздушного фильтра и карбюратора не займет много времени. Не забудьте устранить привод зажигания вместе с воздушной заслонкой и его тягу. Эти элементы должны быть отсоединены от рычага на двигателе. Глушитель снимается одним движением после снятия двух гаек. Катушка зажигания закреплена по тому же принципу.
- Разборка двигателя. Обычно для крепления двигателя используются 4 винта, которые расположены в нижней части рабочего инструмента. Для аккуратного демонтажа двигатель снимается с сиденья (там же резиновая трубка). Сняв винты, снимите вал коробки, поршневые кольца и подшипники. Никаких специальных инструментов для этого не требуется. Однако иногда требуется съемник (в случае, если подшипники прямо прижаты к валу).
Поршень снимается путем снятия поршневого пальца. Это делается после снятия стопорного кольца с тонкой отверткой.
Как и любой тип оборудования, бензопила, какой бы надежной она ни казалась, нуждается в периодическом ремонте, который можно выполнить при правильной разборке инструмента. Ориентируясь на правила разборки основных компонентов бензопилы, у вас не возникнет проблем и риска повреждения важных деталей устройства, разберите для дальнейшего ремонта.
