Как натянуть пружину на бензопиле

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

  1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
  2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
  3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

  1. Откручивают крепежные винты и снимают крышку.
  2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
  3. Плавно запускают стартер, сняв с него пружину и зажимы.
  4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
  5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
  6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
  7. Проверяют свечу зажигания на наличие искры.

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

  • набор отверток;
  • веревка.

Замена пускового шнура выполняется следующим образом:

  1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
  2. Затем демонтировать стартер с корпуса инструмента.
  3. После этого необходимо повернуть крышку и провести осмотр.
  4. Затем демонтировать зажим и пружину.
  5. Следует развязать узел на веревке.
  6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
  7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
  8. После этого закрутить крышку при помощи крепежных винтов.
  9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

  1. Демонтировать стартер с корпуса инструмента.
  2. Снять защитную крышку.
  3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
  4. Второй конец шнура продеть в отверстие защитной крышки.
  5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
  6. Проверить работу пружины после вытягивания и отпускания механизма.
  7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
  8. Демонтировать шкив и шнур.
  9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

  1. Аккуратно извлечь обойму механизма.
  2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
  3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
  4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
  5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
  6. Заправить пружину и вставить ее в механизм стартера.
  7. Аккуратно зафиксировать обойму.

Что такое стартер на бензопиле

Бензопилы если чем и отличаются друг от друга, то только техническими параметрами. В остальном они имеют схожую конструкцию, и особенно одинаково на всех инструментах устроены стартеры. Эти детали также имеют простую конструкцию, поэтому их ремонт не представляет больших трудностей, и реализовать его сможет любой пильщик. Даже если никогда не приходилось сталкиваться с пусковым механизмом, то возникшая необходимость его ремонта не составит труда в изучении его принципа функционирования.

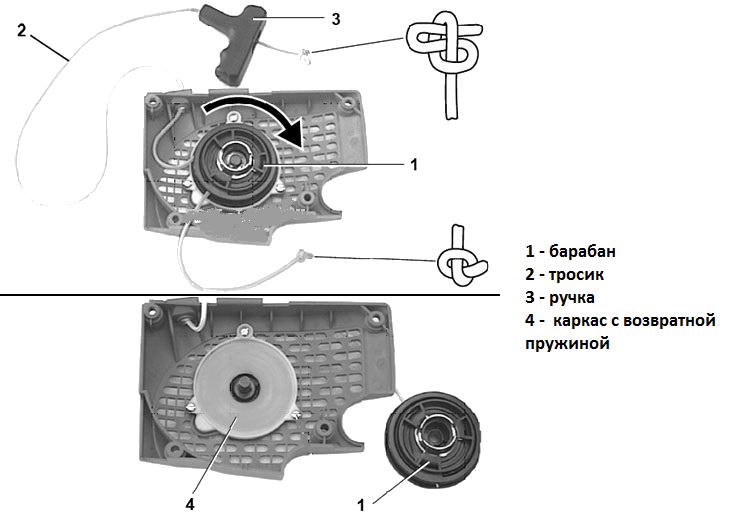

Схема устройства стартера бензопилы

Стартер на бензопиле состоит из ряда следующих основных частей:

  1. Барабан или катушка. Основа механизма, на который наматывается шнур. Барабан соединяется с коленчатым валом двигателя бензопилы.
  2. Шнур или трос. Он предназначен для того, чтобы приводить в движение барабан, и тем самым запускать двигатель.
  3. Ручка на конце шнура. Она выполняет сразу несколько функций. Первая — удобство выполнения манипуляций по запуску мотора путем дергания тросика. Вторая — случит в качестве ограничителя, не позволяя концу каната полностью намотаться на барабан.
  4. Каркас, который оснащен пружиной, способствующей возврату барабана в исходное положение. Именно благодаря этим элементам, трос возвращается сразу же обратно после каждой попытки запуска ДВС.

Как происходит пуск мотора бензопилы, знает каждый владелец этого инструмента. Однако, как же этот процесс реализуется внутри пускового механизма, известно далеко не всем. Знать этот принцип особенно актуально для тех, кто задумал выполнить ремонт стартера.

Когда пильщик дергает за ручку, пытаясь завести мотор, внутри механизма происходят следующие действия:

  • барабан входит в зацепление с маховиком (последний соединен с коленчатым валом двигателя). На барабане имеются зубья (зацепы), а на маховике собачки, которые соединяясь друг с другом, обеспечивают движение коленвала при дергании ручки стартера;
  • когда трос высовывается из механизма на всю длину, происходит его возврат обратно. Он наматывается на барабан за счет возвратной пружины;
  • когда мотор запускается, подвижные шлицы (они же собачки) на маховике разъединяются с выступами в барабане.

Запуск мотора бензопилы происходит в среднем после 3-5 дерганий тросика (на практике намного больше). Начальные несколько раз нужно манипуляцию проделать, не включая зажигания, чтобы закачать в цилиндр достаточное количество ТВС, необходимого для успешного пуска. После этого включается зажигание, и уже ожидается запуск ДВС. По разным причинам мотор может завестись как с первого раза, так и с десятого. Однако если стартер неисправен, то произвести запуск бензопилы будет невозможно.

Стартера бывают разных вариантов исполнения. Ниже на видео можно посмотреть их разновидности для китайских бензопил.

Устройство стартера, принцип работы

Почти все производители при сборке бензопил используют стартер стандартной конструкции, который работает по простому принципу.

  1. В небольшом пазе корпуса инструмента есть ручка, где расположен специальный шнур.
  2. Когда оператор поднимает ручку и шнур – это влияет на барабан (происходит зацепление), расположенный в храповой системе (простой механизм, который одинаковый почти во всех моделях бензопил).
  3. После зацепления барабана, последний начинает взаимодействовать со шпицами, которые прикреплены к валу.
  4. Одновременно происходит вращение коленчатого вала, которое вызывает сжатие масляно-топливного микса, проходящего в зазоре между поршневым механизмом и цилиндром (его головкой).

Когда оператор опускает ручку, шпицы и храповой механизм прекращают контактировать и вал останавливается.

Когда мощность топливной воспламеняемой смеси улучшается (используется премиальная или предварительно проводится настройка топливной системы), это положительно сказывается на мощности бензопилы. Тогда запустить инструмент можно несколькими рывками шнурка стартерного механизма. Чтобы добиться максимального барабанного ускорения (возвратный механизм) производители используют специализированную возвратную пружину, изготовленную из высококачественного металла, с хорошей упругостью.

Чтобы облегчить запуск агрегата, лидеры бытовой техники используют:

  • отдельную заслонку, за счет которой топливная смесь обогащается;
  • интеграция клапана декомпрессии (автоматическая система), обеспечивающего снижение показателя давления в цилиндре инструмента;
  • монтаж праймера, который подкачивает топливо до запуска двигателя;
  • предварительное обогащение топливной смеси при помощи отдельной заслонки.

Все данные технологии упрощают легкий запуск стартерной системы, а также продлевают эксплуатацию данной детали, даже если бензопила активно используется оператором при низких температурах.

Замена сальников

Как отремонтировать бензопилу STIHL 180, если требуется замена сальников? Необходимо провести разборку двигателя, для чего сначала потребуется снять его с бензопилы. Снятие производится по алгоритму, описанному в пункте: «Сломалась клавиша управления бензопилы STIHL 180 — как устранить».

После того как двигатель снят, раскручиваются 4 винта крепления поддона двигателя, после чего он снимается. Таким образом, сняв поддон, мы получаем доступ к сальникам и подшипникам коленчатого вала.

Важным моментом при замене сальников, является обратная установка и герметизация поддона.

Типичные поломки и ремонт стартера бензопилы

Появление различных неисправностей стартера приводит к отсутствии возможности завести бензопилу. К наиболее частым поломкам стартера относится:

  • Шкив стартера полностью лопнул, или на нем появились трещины;
  • Лопнула пружина;
  • Порвался трос стартера.

Для устранения каждой из этих неисправностей своими руками потребуются определенные инструменты. При себе обязательно должен быть комплект отверток и запасной трос. Извлекать и осматривать стартер для бензопилы нужно в следующем порядке:

  1. Чтобы найти причину поломки стартер с бензопилы потребуется снять. Для этого нужно открутить отверткой винты, при помощи которых удерживается защитная крышка с прикрепленным к ней стартером;
  2. После снятия крышки необходимо аккуратно отвернуть винт, посредством которого стартер крепится к защитной крышке;
  3. Затем нужно попробовать плавно запустить стартер – для этого снимите с него пружину и зажимы;

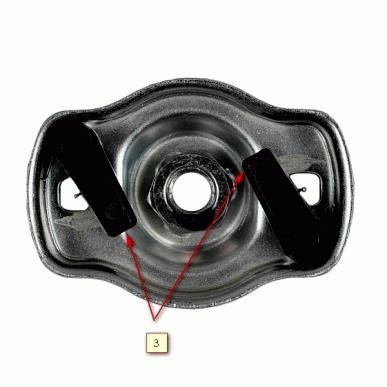

  4. Далее со стартера для осмотра снимается катушка с тросом.

В результате осмотра вы можете обнаружить ряд типичных неисправностей. К ним относится:

  • Различные повреждения шкива в виде разрывов или трещин преимущественно в задней части детали – они мешают нормальной работе всего стартера;
  • Повреждение стартерной пружины облегченного запуска – в таких случаях неисправной может быть не только сама пружина, так и место ее фиксации – это самая уязвимая часть пружины;
  • Повреждена собачка маховика стартера.

В любом из случаев любая неисправная деталь должна быть полностью заменена новой запчастью.

Безопасность

Правильно подобранные средства индивидуальной защиты гарантируют комфорт работы и обеспечивают безопасность.


Для этого вам понадобятся:

  • Каска используется для защиты головы от падающих веток.
  • Наушники, которые оберегают слух от шумов, возникающих при выполнении работ.
  • Специальная маска, ограждающая лицо, защищает от опилок и прочих частиц обрабатываемого материала.
  • Защита рук включает в себя перчатки из прочной кожи. Благодаря им вы убережете свои пальцы от заноз и порезов.
  • Защита ног состоит из плотно прилегающей одежды со специальными вставками. За счет этого можно не бояться порезов во время работы.
  • Защитная обувь выполнена с устойчивой подошвой и стальными носками.

Ваша одежда не должна стеснять движений при выполнении работы. Лучше выбирать облегающие куртки и штаны, чтобы не зацепиться случайно за ветки кустов и деревьев. Также следует исключить из рабочего гардероба: украшения, галстуки и шарфы. Длинные волосы следует убирать под специальную сетку.

Для обеспечения полной защиты от травм во время работы соблюдайте технику безопасности, которая заключается в правильной подготовке и применении инструмента.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу.

При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

  1. Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
  2. Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.

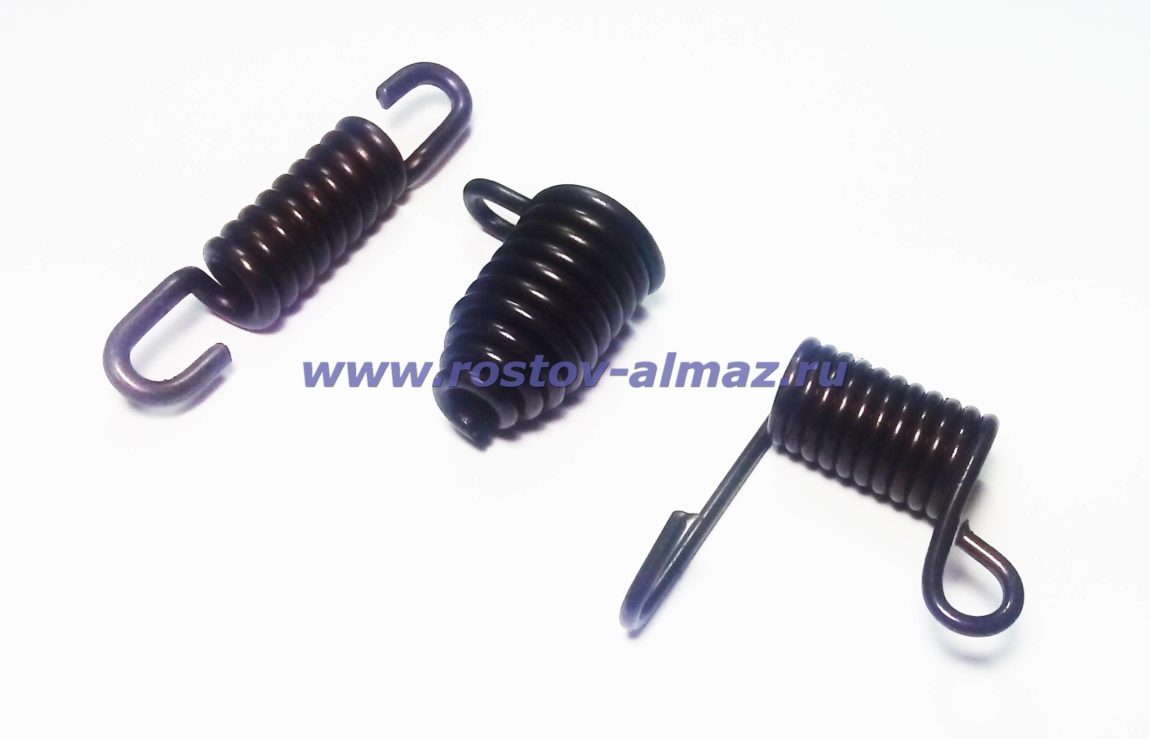

  3. Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
  4. Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Когда нужно подтягивать цепь

Определить, что нужно подтянуть основную часть бензопилы, можно по ее внешнему виду. Внизу она висит свободно, а вверху может стать накрененной в сторону. Если продолжать работать  с таким полотном, оно начинает снашиваться неравномерно, дает неровный срез и может при работе порваться.

Алгоритм натяжки цепи на бензопиле

Чтобы отрегулировать форму полотна, проводят натяжку цепи. Процедура возможна несколькими способами, быстрым и более сложным. Чтобы сделать это проще, нужно подвести по часовой стрелке затяжной болт до той степени, пока не устранится провисание цепи. Более сложный метод требует больше времени:

  1. Найти место, где шина крепится к корпусу.
  2. Открутить гайки, ослабить звенья, потянув за верхний край.
  3. Используя натяжитель цепи на бензопилу, нужно подкрутить до нужного уровня.
  4. Проверить степень натяжения.
  5. Зафиксировать шину.

Чтобы заменить цепь на новую, инструмент ставят на стол или верстак. Далее откручивают шину, снимают старое полотно, очищают основу.  Новую конструкцию размещают так, чтобы звенья шли в обратную сторону от корпуса. Затем, используя ключ для подтяжки, нужно затянуть ее на нужный уровень.

Проверка и регулировка механизма должна проводиться, когда конструкция находится в холодном виде. Если пробовать затягивать после работы, деформируется звездочка или выходят из строя другие элементы системы.

Способы проверки степени натяжения

После установки цепи или уже во время пиления периодически мастер должен проверять, как натянута цепь. Есть несколько способов, как это сделать. Нужно попробовать переместить вручную звенья по кругу. Они должны перемещаться в обе стороны без усилий  или с небольшим сопротивлением, но без признаков заедания, посторонних звуков. Если полотно заедает, издает скрип, звук трения, можно судить о том, что оно затянуто чересчур сильно или не работоспособно.

Второй способ проверить степень натяжки цепи – после регулировки в середине шины потянуть за звено вверх. Оно должно подтягиваться, но выходить из паза, где установлена в желобе, не более, чем на 2/3 (3-4 мм).  Внизу полотно не должно провисать.

Если натянутая цепь прошла проверку по всем пунктам, нужно запустить двигатель, дать поработать пиле на холостом ходу. Затем заглушить пилу и проверить повторно степень натяжения. При отсутствии провисания или заедания инструмент можно применять по назначению.

Когда нужно укоротить или растянуть цепь

Если в результате проверки установлено, что элемент настолько провис, что регулировочный винт не помогает вернуть его в нормальное состояние, единственный способ исправить ситуацию – укоротить цепь. Специалист убирает несколько звеньев, не более 2, пока не достигнет нужной длины.

Растянуть цепь, то есть добавить к ней новые звенья, может понадобиться, если она порвалась и часть элементов потеряна. Купить элементы можно в магазине или используя донора, старую цепь

Важно проследить, чтобы она была аналогичной по толщине, шагу звеньев и форме

Не обязательно для этой цели обращаться в специализированную службу. Дома также можно провести наращивание или укорачивание, если иметь соответствующее оборудование. Для работы нужен заклепочный и расклепочный станок, запасные звенья, заклепки.

Причин растяжения цепи на бензопиле много, от поломки других элементов системы до нарушения правил эксплуатации

Чтобы не довести состояние механизма  до критического, когда требуется дорогостоящий ремонт, важно периодически проверять степень прилегания полотна и устранять дефекты на начальном этапе. Нарастить или укоротить цепь в случае необходимости можно дома, если купить соответствующее оборудование

Проскальзывание цепи

Цепь начинает проскальзывать, когда ослабевает натяжение вследствие ее сильного растяжения. А будучи чрезмерно растянутой, она, в свою очередь, быстро изнашивает звездочки. Так что, поставив новую цепочку на старую трещотку, можно ничего и не добиться. Всё равно пробуксовка на маленьких звездочках останется.

Если вы подтягиваете старую цепь же не в первый раз, готовьтесь к скорой её замене. Помните, что удалить два звена из неё можно лишь один раз. В конечном исходе, вам все равно придётся потратиться на новую деталь.

Каждый велосипедист должен не только , но и уметь правильно за ним ухаживать, в том числе и натянуть цепь на велосипеде. Много вопросов возникает именно с горными транспортными средствами. Рекомендуем отложить все свои дела и ознакомиться с представленной информацией по поводу того, как правильно и быстро натянуть цепь на горном велосипеде. Эти знания ещё не раз пригодятся вам.

Цепь – один из самых важных элементов велосипеда, который требует правильной установки и настройки

Ремонт бензопилы: замена пружины стартера

Ремонт бензопил своими руками – подмена пружины ручного стартера.

  • набор отверток или специальный инструмент, который прилагается производителем в комплекте с инструментом;
  • веревка, которая будет использована как замена оборвавшемуся шнуру при необходимости.

Большое количество черного нагара на свече зажигания указывает о нарушениях в работе двигателя.

Прежде чем приступить непосредственно к ремонту стартера и выяснения причин неисправностей, необходимо его снять с корпуса инструмента. Для этого необходимо открутить несколько винтов, удерживающих боковую крышку, к которой прикреплен стартер. Это делается отверткой или специализированным инструментом.

После того как крышка откручена, ее переворачивают и осматривают. Ремонт стартера бензопилы как сделать вешалку в гардероб из труб и соединителей. Далее откручивают винт, с помощью которого закреплен стартер. После этого демонтируют зажим и пружину для осуществления плавного запуска. Теперь для снятия оказывается доступным шкив, на который намотан шнур. После того как будет развязан узел на веревке, ее можно вытащить со шкива и заменить на новую. При условии, что потеря работоспособности стартера связана с обрывом, этого может быть достаточно для устранения поломки. Однако остальные части, которые составляют данный элемент бензопилы, следует тщательно осмотреть.

При осмотре составных частей стартера могут быть выявлены следующие неисправности:

Читайте так же

Наиболее часто повреждение пружины плавного пуска происходит с того конца, где она видна при разборке корпуса.

  1. Шкив может быть поврежден. Для замены стартера достаточно установить его стартера для бензопилы пружину нового. Возможно наличие трещин или разрывов, а также имеются повреждения на задней части. В результате этих проблем инструмент не может выполнять работы.
  2. Повреждение пружины плавного запуска. При этом может быть механически неисправна как сама пружина, так и иметься дефекты места ее крепления. Самым слабым местом данного элемента является именно крепежное место и кончик пружины, который в него вставляется.

При обнаружении неисправных или частично поврежденных деталей стартера они должны быть заменены новыми. При этом новые элементы должны соответствовать ремонтируемой модели пилы.

После окончания ремонта требуется правильно собрать стартер.

Шкив устанавливается поверх пружины. Устройство стартёра для бензопилы, варианты поломок и ремонт своими руками, обзор как поставить пружину на стартер бензопилы — всё это. При этом необходимо проверить, насколько они сцепились между собой. В продолжение ремонта необходимо выполнить обмотку шкива. Это нужно сделать таким образом, чтобы при вращении он тянул шнур в стартер. Достаточно сделать 3-4 оборота, чтобы придать требуемое напряжение. Предварительно веревку продевают сквозь отверстие в крышке бензопилы.

Ремонт стартера бензопилы

При частых запусках бензопилы некоторые детали стартера постоянно подвергаются динамическим нагрузкам. В результате может лопнуть тросик, выкрошиться несколько зубьев храповика, а вал – будет проворачиваться со значительно меньшей скоростью. Поэтому ревизия и даже ремонт стартера — операции, проводимые иногда несколько раз за сезон.

ЗАМЕНА ШНУРА

При его вытягивании происходит постоянное трение тросика о корпус стартера

Для замены разбирают корпус узла, и осторожно приподнимают храповой барабан таким образом, чтобы не допустить соскакивания со своих гнёзд возвратной пружины. Лучше такую работу выполнять вдвоём: помощник фиксирует пружину, в то время, пока производится замена тросика

После закрепления тросика в ручке и в пазах барабана тросик наматывается на валик, а корпус собирается.

https://youtube.com/watch?v=NWC4W2MJiDg

РЕМОНТ ПРУЖИНЫ

Если материал пружины стартера оказался недоброкачественным, пружина лопается (обычно в месте своего присоединения к барабану, где она образует петлю). Заменять пружину в этом случае не стоит. Достаточно тщательно очисть её поверхность от грязи и следов смазки, аккуратно подшлифовать место разрушения, после чего отпустить пружину при 600…650°С (сталь пружины должна приобрести малиновый цвет). Охлаждать пружину необходимо медленно, а при 100…150ºС уже можно аккуратно завернуть её конец по форме ограничительного выступа на внутренней поверхности барабана (сталь приобретёт необходимую пластичность) и вставить на место. Упругие свойства пружины не изменятся.

КАК ПОСТАВИТЬ ПРУЖИНУ НА СТАРТЕР БЕНЗОПИЛЫ?

Поместить пружину стартёра в нужный паз – дело нелёгкое даже для опытного пользователя. Вначале пружину следует скрутить до прежнего диаметра и установить в полость ступицы барабана. Внешний конец пружины фиксируется за ограничительный выступ, а наружный при помощи отвёртки следует расположить напротив отверстия в замке. Петлю у внутреннего конца пружины отвёрткой совмещают с отверстием, после чего диск опускают. Вращением диска проверяют, стала ли на место собачка храпового механизма. Далее производится сборка самого храповика.

После установки пружины необходимо отрегулировать её натяжение. Для этого в паз на окружности вводится тросик, и вокруг него закручивается возвратная пружина. После устранения слабины лучше накрутить пружину на дополнительные несколько оборотов, чтобы гарантировать требуемый натяг детали.

Ремонт самого храпового механизма в домашних условиях выполнять не рекомендуется, поскольку многие операции потребуют использования станка с ЧПУ. Проще приобрести новый узел в специализированных магазинах.

Источник

Устройство и принцип работы стартера на триммере

Двигатель внутреннего сгорания – это, в принципе, основная деталь мотокосы Его мощность лежит в спектре 0,5-2,5 л.с. Движение от него передается валу, находящемуся снутри пустотелой штанги, а после через редуктор, состоящий из шестерен, уже леске либо ножику (рабочему органу).

Также у бензокосы имеются последующие элементы:

  • кожух защитный;
  • ручка;
  • ремень, созданный для удобства использования устройством;
  • стартер, служащий для пуска бензинового двигателя внутреннего сгорания.

Все детали мотокосы представлены на фото дальше.

Стартер на триммере является неотъемлемой частью, которая выполняет запуск двигателя в работу. Он изображен раздельно на 2-ух фото ниже.

Стартерные механизмы разных моделей бензокос работают по схожему принципу: во время пуска ДВС выступы, отмеченные на фото выше цифрой 1, входят в зацеп с собачками 3. Когда движок начинает работать, они ворачиваются в прежнее положение из-за воздействия центробежной силы. Аналогичную роль делают также проволочки 2.

Процесс возврата в начальное положение частей механизма происходит из-за наличия пружины, навороченной вокруг оси. Как разобрать стартер, триммера своими далее взводим пружину на нужное нам число. Она разворачивается тогда, когда вытягивают веревку. После отпускания шнура происходит его втягивание и наматывание из-за сворачивания пружины. Во время запуска ДВС бензокосы запускающий механизм проворачивает его вал до того, пока он не начнет работать (заведется).

На сегодня бензиновые мотокосы оснащают стартерными механизмами 2-ух типов:

1-ый вариант встречается еще почаще.

Стартер на триммере может работать без поломок длительное время. Триммера были оборотах,примерно как на топ-80,на стартер стоит как. Совершенно точно указать срок неотказной работы нельзя. Все определяется начальным качеством устройства и соблюдением правил воззвания с ним.

Как отремонтировать стартер бензопилы своими руками

Ремонт стартера бензопилы Partner / Обрыв пускового шнура

Оборванный шнур

Представлен ремонт стартера бензопилы после обрыва пускового шнура. Без пускового шнура бензопила становится полностью нерабочей, другого способа запустить инструмент не существует. Ремонт расмотрен на примере бензопилы Partner P350S, хитрый надежный запуск этой пилы требует минимум 4-5 раз дернуть пусковой шнур, чтобы пила заработала, поэтому, наверное, и первая неисправность была в обрыве шнура. Шнур рвется не сразу, сначала обрывается защитный чулок нитей шнура и мешает запуску пилы. Лучше не дожидаться обрыва всех нитей и починить шнур заранее. Изобретать ничего не надо, ремонт не должен вызвать трудностей, но точное соблюдение условий сборки обязательно.  Пошагавая инструкция со схемой действий с фото и видео приведена ниже.

1. Откручиваем три винта крепления крышки стартера. Идущий в комплекте свечной ключ с прямой отверткой подойдет для этого процесса, но для ускорения работы лучше применить нормальный инструмент.

2. Снимаем стартер. Бензопила оборудована механизмом плавного пуска, он находится выше катушки со шнуром.

3. Откручиваем винт крепления механизма плавного пуска и катушки стартера

Осторожно не потеряйте шайбу!

Стартер снятОткручиваем винтВинт откручен

4. Извлекаем механизм плавного пуска.

5. Извлекаем катушку намотки шнура.

Механизм плавного пускаКатушка стартераКатушка снята

6. Готовим подходящий по диаметру шнур длиной 1,2-1,3 метра. Для ремонта использована капроновая бельевая веревка :).

7. Оплавляем концы веревки на огне, чтобы не распускалась.

8. Завязывам на одном конце сложный узел. Узел необходим большим по диаметру, но при установки на катушку не должен выступать наружу.

9. Заправляем шнур в отверстие катушки. Шнур не наматываем!

10. Вставляем катушку на место. Здесь может быть совершена ошибка при монтаже.  У катушки два шлица, в один из которых должен попасть зацеп спиральной пружины. Установите катушку так, чтобы она плотно встала на свое место, а зацеп попал в шлиц. Проверяется поворачиванием катушки по часовой стрелке с определением возникновения возвратного усилия.

Узел на шнуреШнур закрепленВыступ пружины

11. Устанавливаем механизм плавного пуска. Выступ механизма должен встать в выемку катушки.

12. Прикручиваем фиксирующий винт с шайбой.

13. Заправляем второй конец шнура в выпускное отверстие.

Установка механизма плавного пускаВинт прикрученШнур выпущен наружу

14. Заправляем шнур в пусковую ручку. Завязываем на конце веревки большой узел. При маленьком узле есть вероятность проскальзывания веревки и весь шнур замотается в стартер и чтобы его достать стартер надо будет опять снимать. Проверяем надежность узла. Смотри фото.

Шнур в ручке запускаФиксирующий узелРучка на шнуреЗакручиваем спираль

15. Самый важный момент! Выпускаем петлю шнура внутрь стартера и начинаем вращать механизм стартера по часовой стрелке не наматывая шнур! Для данной пилы надо сделать минимум пять оборотов. Фиксируем катушку рукой. Вягиваем петлю за ручку наружу. Придерживая шнур и механизм позволяем намотать шнур на катушку. Смотри видео.

16. Проверяем работу механизма.

17. Устанавливаем стартер на место и прикручиваем его тремя винтами. Ремонт произведен.

Обновленный стартер

Ремонт оборванного или поврежденного шнура при использовании пошаговой инструкции займет 15 минут, что значительно быстрее и дешевле, чем обращение в сервис центр.
