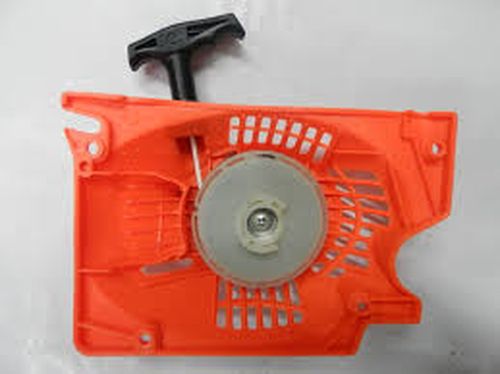

Как отремонтировать стартер бензопилы своими руками

Замена стартера

Порядок действий при замене стартера бензопилы:

  1. Снять узел с корпуса инструмента.
  2. Открутить крепежные болты и демонтировать боковую крышку.
  3. Открутить крепежный винт, с помощью которого прикреплен стартер.
  4. Убрать зажим и пружинный механизм системы запуска.
  5. Демонтировать шкив со шнуром.
  6. Заменить все износившиеся и поврежденные элементы.
  7. Выполнить обмотку шкива.
  8. Установить новый стартер.
  9. Установить на место шкив со шнуром, зажим и пружину.
  10. Прикрутить боковую крышку и установить узел на корпус бензопилы.

Перед установкой нового стартера рекомендуется осмотреть его на наличие брака, проверить качество сборки и наличие направляющей втулки.

Сломался стартер на бензопиле

Бензопила является незаменимым инструментом при строительстве и заготовке дров. Правильная эксплуатация при умеренной работе обеспечивает длительную жизнь инструмента без поломок. Однако неприятности могут возникнуть совершенно неожиданно и исправная бензопила теряет работоспособность, причем неисправность может быть совершенно пустяковая.

В случае обрыва шнура

Выворачиваем винт крепления стартера, извлекаем зажим и демпферную пружину, если такова имеется на вашей марке бензопилы. Демонтируем шкив со шнуром, развязываем или отрезаем узел шнура, извлекаем его. Так как шнур порван, то пружина разряжена, и, в принципе, можно не опасаться вываливания пружины из крышки.

Шнур порван, пружина разряжена, можно не опасаться вываливания пружины из крышки при разборе.

Извлекаем фрагмент порванного шнура из рукояти

Берем новый шнур, подбираем соответствующую длину (ориентируясь на длину старого оборванного шнура), делим, оплавляем концы шнура, для того, чтобы они не «разрясились». Просовываем новый шнур в катушку, завязываем фиксирующий узел и «прячем» его в шкиве для беспрепятственного хода шнура по ручью катушки (на некоторых моделях бензопил шнур обвязывается вокруг храповика – так предусмотрено конструкцией). Свободный конец шнура продеваем сквозь отверстие крышки стартера и просовываем в рукоять. Фиксируем шнур в рукояти с помощью узла. Наматываем шнур на катушку (шкив) в соответствующую сторону. Помещаем шкив в крышку стартера поверх возвратной пружины (и поверх демпферной при её наличии) и удостоверяемся в зацеплении пружины с катушкой – слегка проворачиваем катушку в соответствующую сторону. Фиксируем шкив крепежным винтом.

Измеряем новый шнур по длине испорченного шнура

#Мастерская#. Ремонт стартера бензопилы!

Оплавляем конец шнура, перед продеванием в шкив для того, чтобы они не «разрясились».

Оплавленный конец шнура просовываем в технологическое отверстие сквозь шкив

Завязываем узел на конце шнура стартера при помощи круглогубцев

Завязанный фиксирующий узел «прячем» в шкиве для беспрепятственного хода шнура по ручью катушки

Свободный конец шнура продеваем сквозь отверстие крышки стартера и просовываем в рукоять.

Свободный конец шнура просовываем в рукоять.

Завязываем узел на конце шнура в рукояти для фиксации

Оплавляем свободный узел шнура стартера в рукояти

Далее необходимо зарядить (взвести) пружину. Для этого поддеваем свободную часть шнура отверткой и вытягиваем его. Захватываем шнур рукой, помещаем его в технологическое полуотверстие, которое находится с края катушки. Делаем несколько витков, поворачивая катушку (шкив) за шнур в сторону натяжения.

Поддеваем шнур стартера пальцами или отверткой, оттягиваем и наматываем на катушку.

Наматываем шнур на шкив в сторону натяжения

Делаем несколько витков шнура на шкив для приемлемого натяжения

Слишком слабое натяжение будет «разбивать» кромку корпуса шкива, а слишком сильное натяжение будет негативно сказываться на возвратную пружину. Подбирайте натяжение сами.

Проверяем натяжение шнура в стартере, отведя его за рукоять вверх

Устанавливаем крышку стартера на место и закрепляем винтами

Когда пружина заряжена, стартер устанавливается на место – крышка прикручивается к бензопиле. Во время прикручивания, крепежные винты слегка подтягиваются, а стартер необходимо проворачивать, для полной посадки и зацепления шкива с «собачками» маховика.

Основные неисправности стартера триммера

Определить причину поломки запускающего устройства несложно. Основных вариантов несколько:

  • обрыв шнура (веревки);
  • когда пружина ломается либо выходит из зацепления.

Указанные детали показаны на фотографии ниже.

Может случиться так, что стартерный механизм будет случайно разбит. Последствия получатся плачевными, если оборванная веревка намотается вокруг маховика работающего ДВС: тогда пружина лопнет, шкив сорвет. Но такие случаи, когда требуется полная замена стартерного узла, происходят крайне редко. В большинстве случаев, чтобы починить механизм, достаточно поставить новую пружину или заменить шнур.

Устройство стартера, принцип работы

Почти все производители при сборке бензопил используют стартер стандартной конструкции, который работает по простому принципу.

  1. В небольшом пазе корпуса инструмента есть ручка, где расположен специальный шнур.
  2. Когда оператор поднимает ручку и шнур – это влияет на барабан (происходит зацепление), расположенный в храповой системе (простой механизм, который одинаковый почти во всех моделях бензопил).
  3. После зацепления барабана, последний начинает взаимодействовать со шпицами, которые прикреплены к валу.
  4. Одновременно происходит вращение коленчатого вала, которое вызывает сжатие масляно-топливного микса, проходящего в зазоре между поршневым механизмом и цилиндром (его головкой).

Когда оператор опускает ручку, шпицы и храповой механизм прекращают контактировать и вал останавливается.

Когда мощность топливной воспламеняемой смеси улучшается (используется премиальная или предварительно проводится настройка топливной системы), это положительно сказывается на мощности бензопилы. Тогда запустить инструмент можно несколькими рывками шнурка стартерного механизма. Чтобы добиться максимального барабанного ускорения (возвратный механизм) производители используют специализированную возвратную пружину, изготовленную из высококачественного металла, с хорошей упругостью.

Чтобы облегчить запуск агрегата, лидеры бытовой техники используют:

  • отдельную заслонку, за счет которой топливная смесь обогащается;
  • интеграция клапана декомпрессии (автоматическая система), обеспечивающего снижение показателя давления в цилиндре инструмента;
  • монтаж праймера, который подкачивает топливо до запуска двигателя;
  • предварительное обогащение топливной смеси при помощи отдельной заслонки.

Все данные технологии упрощают легкий запуск стартерной системы, а также продлевают эксплуатацию данной детали, даже если бензопила активно используется оператором при низких температурах.

Ремонт механизма запуска

При осмотре разобранного стартера необходимо осмотреть следующие детали (узлы) на предмет их повреждений:

Замены шнура запуска бензопилы

  1. Приводной шкив. Подвергающийся высоким осевым и радиальным нагрузкам шкив не должен иметь трещин и повреждений на тыльной стороне. При наличии таковых требуется произвести его замену на новую деталь.
  2. Пружина стартера. Основные нагрузки при запуске бензопилы испытывает именно пружина. Изготовленная из качественной углеродистой стали и прошедшая специальную термическую обработку, она с течением времени теряет свои свойства. При обнаружении трещин или порывов потребуется установка новой пружины.
  3. Веревка запуска. Изготовленный из синтетических износоустойчивых материалов, шнур стартера со временем изнашивается. При его порывах необходимо установить новую веревку на шкив.

Приобретаемые запасные части должны соответствовать регламенту конкретной модели бензопилы.

После произведенный ремонтных работ необходимо в обратном порядке собрать механизм запуска. Шкив с храповиком устанавливается поверх пружины. До окончательной фиксации крышки стартера бензопилы необходимо обмотать веревку и сделать несколько пробных рывков.

Необходимо помнить, что шнур запуска предварительно продевается через отверстие в крышке.

Как починить стартер на бензопиле

Причиной неисправности системы запуска бензопилы могут быть:

  1. Приводной шкив. Эта деталь подвергается высоким осевым и радиальным нагрузкам, поэтому перед началом работы рекомендуется осмотреть шкив на наличие повреждений и трещин на тыльной стороне корпуса. При необходимости отремонтировать деталь или заменить ее на новую.
  2. Пружинный механизм. Если он потерял свои свойства или на нем есть трещины или прорывы, необходимо заменить этот элемент. Также рекомендуется осмотреть места крепления на наличие дефектов.
  3. Веревка системы запуска. Следует осмотреть веревку на износ и наличие повреждений. При необходимости заменить деталь и установить ее на шкив.

Диагностика

Диагностика системы запуска инструмента проводится следующим образом:

  1. Откручивают крепежные винты и снимают крышку.
  2. Отворачивают винт, который прикрепляет механизм к защитной крышке.
  3. Плавно запускают стартер, сняв с него пружину и зажимы.
  4. Для осмотра на износ и наличие дефектов демонтируют катушку с тросом.
  5. Проверяют топливную систему на наличие в ней воды. Если внутри системы есть вода, то топливную жидкость необходимо заменить.
  6. Проводят осмотр силового агрегата на переполнение топливной жидкостью. В этом случае нужно выкрутить и высушить свечу зажигания, дернуть стартер, демонтировав воздушную заслонку.
  7. Проверяют свечу зажигания на наличие искры.

Замена шнура

Для того чтобы сделать замену шнура, потребуются следующие инструменты:

  • набор отверток;
  • веревка.

Замена пускового шнура выполняется следующим образом:

  1. Нужно открутить крепежные винты, которые удерживают боковую крышку, при помощи отвертки.
  2. Затем демонтировать стартер с корпуса инструмента.
  3. После этого необходимо повернуть крышку и провести осмотр.
  4. Затем демонтировать зажим и пружину.
  5. Следует развязать узел на веревке.
  6. Нужно вытащить шкив, на который намотан шнур. Снять шнур и заменить его на новый.
  7. Затем становить шкив на место и завязать веревку на узел. Установить зажим и пружину.
  8. После этого закрутить крышку при помощи крепежных винтов.
  9. В конце установить стартер на место и прикрутить крепежные винты.

Ремонт пружины

Порядок действий при ремонте пружины системы запуска:

  1. Демонтировать стартер с корпуса инструмента.
  2. Снять защитную крышку.
  3. Намотать шнур с конца шкива, чтобы избежать прокручивания механизма.
  4. Второй конец шнура продеть в отверстие защитной крышки.
  5. Вытянуть шнур на 17-20 см, чтобы проверить проворачивание шкива пружинного механизма.
  6. Проверить работу пружины после вытягивания и отпускания механизма.
  7. Открутить с боковой части генератора круг шкива, убрав 3 крепежных болта.
  8. Демонтировать шкив и шнур.
  9. Проверить состояние деталей на износ и наличие повреждений и обрывов. Если обрыв пружины небольшой, то можно устранить дефект при помощи сварки.

Как поставить пружину

Для того чтобы установить новую пружину, необходимо выполнить следующие действия:

  1. Аккуратно извлечь обойму механизма.
  2. Провести осмотр внутренней части обоймы, в которой расположен пружинный механизм около С-образного элемента.
  3. Зафиксировать и натянуть верхнюю часть пружины пальцем и оттянуть в сторону рукоятку механизма запуска.
  4. Извлечь износившийся механизм и намотать новую пружину. Следует избегать перегибов и перекручиваний элемента.
  5. Собрать новый пружинный механизм. Рекомендуется делать это медленно, чтобы механизм не размотался.
  6. Заправить пружину и вставить ее в механизм стартера.
  7. Аккуратно зафиксировать обойму.

Устройство стартера бензопилы

Практически все ведущие производители бензопил комплектуют свои изделиями стартерами схожего принципа действия. Неслучайно в специализированных магазинах предлагаются универсальные конструкции стартеров, которые одинаково успешно подойдут как для бензопил Штиль, Хускварна, Макита, так и для китайских полуофициальных подделок под названные торговые марки. Некоторыми особенностями обладают лишь стартеры бензопил отечественного производства (Лесник, Урал и ряд других).

Принцип работы стартера для бензопилы заключается в следующем. В пазу корпуса установлена ручка, через которую пропущен тросик. Если ручку резко поднять, тросик вытягивается, и вводит в зацепление барабан храпового механизма который передаёт движение барабану со шлицами, предусмотренными на валу. При этом коленчатый вал совершает несколько оборотов, а рабочая смесь в пространстве между поршнем и головкой цилиндра сжимается. Соответственно, при опускании ручки контакт между храповиком и шлицами теряется, и вал останавливается.

С увеличением объёма двигателя растёт и необходимое количество топливно-воздушной смеси, необходимой для её последующего воспламенения, поэтому количество рывков за пусковой тросик для пил большой мощности увеличивается. Поэтому с целью ускорения возврата барабана применяются заневоленные возвратные пружины, изготовленные из сталей с высокими упругими свойствами.

Облегчение запуска бензопилы реализуется следующими способами:

  1. Предварительным обогащением рабочей смеси, для чего в конструкции карбюратора имеется специальная заслонка.
  2. Установкой автоматического декомпрессионного клапана, обеспечивающего снижение рабочего давления в цилиндре бензопилы.
  3. Установкой дополнительной пружины, которая в процессе перемещения тросика облегчает раскручивание коленчатого вала.
  4. Наличием в конструкции некоторых бензопил (например, Partner серии S, Maxcut и др.) праймера – насоса, обеспечивающего предварительную подкачку топлива.

Это интересно: Неисправности бензопил и как отремонтировать шину своими руками (видео)

Калибр БП-2600/18У

Следующая бензопила, Калибр БП-2600/18У. Отличается от предшественницы мощностью, она составляет 3,5 л.с. или 2,6 кВт. На ней установлена шина 18 дюймов (50 см).

Эту модель лучше использовать тем, кто занимается самостоятельной заготовкой дров, причем заготавливает не только для себя, но и для родственников, соседей. Дело в том, что производительность модели, ввиду повышенной мощности, тоже высокая. Она быстро пилит, легко справляется с толстыми стволами. Но начиная с этой модели бензопилы Калибр, все последующие имеют небольшой недостаток. В сравнении с предыдущими пилами, они потребляют гораздо больше топлива.

Двухтактные двигателя никогда не считались экономичными, т.к. топливо в цилиндре такого двигателя полностью не сгорает и, как говориться, «вылетает в трубу» в прямом смысле этого выражения.

Если пилы средней мощности (до трех киловатт) еще можно считать более или менее экономными, то все более мощные имеют увеличенный расход. В последнее время, конкуренты, которые являются лидерами в производстве цепных пил с бензиновыми двигателями, стали внедрять в производство технологии, снижающие расход топлива и увеличивающие КПД двигателя. Калибр, ввиду своей политики низкой цены, ничего не внедряет, т.к. это существенно увеличивает конечную стоимость пилы.

Ремонт шнура стартера при его обрыве: инструкция по замене

На бензопилах не используются металлические тросы, которые бы служили дольше, чем текстильные, однако их использование усложняло бы непосредственный процесс запуска мотора. Текстильный канат хотя и отличается высокой прочностью, но с течением времени его структура нарушается (особенно при воздействии негативных факторов, как например, масло). В ходе эксплуатации происходит его трение, и в один момент он может попросту оторваться. Если это произошло, то сделать узел в месте разрыва не удастся. В таком случае понадобится заменить веревку.

Ее можно приобрести в специализированных магазинах или же подобрать аналогичного диаметра. Процесс замены не сложный, но он предусматривает демонтаж стартера. После этого нужно снять барабан, и срезать с него остаток порвавшегося шнура. Далее замеряется необходимая длина шнура (обычно не более 1 метра), и один край его необходимо завязать в узел. Продеть свободный конец в отверстие барабана, затем в отверстие в корпусе стартера, и только после этого соединить с ручкой.

Повреждения, возникающие чаще всего

Чаще всего можно встретить такие неисправности:

  • Выход из строя системы зажигания;
  • Внезапная остановка работы пилы;
  • Снижение мощности;
  • Износ систем и механизмов бензопилы;
  • Неполадки системы подачи топлива;
  • Неисправный стартер.

Чтобы избежать неисправностей, необходимо каждый раз перед началом работ проверять состояние пилы. Следует контролировать уровень топлива, наличие масла, смазку цепи. Легче предупредить неполадки благодаря своевременному проведению профилактического осмотра, чем потом устранять их.

Неисправность каждой системы устраняется разными методами. Некоторые поломки можно исправить своими руками. К примеру, при неполадках системы подачи топлива нужно в первую очередь проверить фильтр. Затем нужно посмотреть, правильно ли отрегулирован карбюратор. Все зазоры должны быть отрегулированы в полном соответствии с указаниями инструкции, которая идет в комплекте с пилой. Также следует проверить состояние свечей. При наличии видимых повреждений, большого слоя нагара, смещения и других изменений необходимо заменить поврежденные и неисправные элементы.

Ремонт

При наличии неполадок в стартере, бензопила не сможет начать работу после натяжения шнура. Инструмент не запустится. Основными причинами отказа пилы могут быть:

  • Трещины или поломка шкива;
  • Повреждение пружины;
  • Разрыв запускающего троса.

Чтобы провести проверку и ремонт, требуются такие инструменты и детали:

  • Необходимые отвертки, или рукоятка со сменными насадками, которые подходят для данных работ;
  • Сменные элементы, чтобы заменить неисправные при необходимости (например — сменный шнур).

Чтобы осмотреть и отремонтировать стартер, нужно для начала снять его с корпуса. Сделать это можно открутив отверткой или другим специальным инструментом винты, которые держат боковую крышку со стартером. Далее нужно снять крышку и осмотреть механизм. Винт, который прикрепляет механизм к крышке бензопилы следует выкрутить, и после этого снять зажим и пружину запуска. Это откроет доступ к шкиву с намотанным шнуром. В случае повреждения шнура его необходимо заменить на новый. Если поломка заключалась в разрыве шнура, эти действия приведут пилу в работоспособное состояние. Все остальные элементы механизма следует внимательно осмотреть на наличие повреждений.

Иногда при осмотре можно заметить другие повреждения, а именно:

  • Повреждения шкива. Сюда относятся расколы, разрывы и другие поломки, не позволяющие инструменту работать как следует;
  • Неисправность пружины запуска бензопилы. Сюда относятся неполадки в работе пружины, дефекты места крепления. Место вставки пружины в крепеж считается самой проблемной частью крепления.

Завершив ремонт и замену деталей своими руками, нужно собрать механизм правильно, в обратном порядке. Шкив должен быть установлен поверх пружины запуска и быть прочно сцепленным с ней. Шкив обматывается шнуром, продетым сквозь отверстие в крышке так, чтобы при старте и вращении он затягивал шнур в механизм. Чтобы получить нужное напряжение шнура, следует сделать 4 оборота – этого достаточно. Ознакомиться с технологией ремонта стартера можно посмотрев видео.

Чтобы исправить неполадки своими руками могут понадобиться дополнительные действия. Например, если сопоставить проемы для шнура в шкиве и крышке корпуса не получается с первого раза, следует совершить несколько дополнительных поворотов.

После того, как механизм отремонтирован и установлен на место, можно начинать запуск. Все ремонтные работы не обязательно проводить в домашних условиях. Если не хватает опыта и свободного времени, можно обратиться в сервис-центр.

Своевременные профилактические работы позволят избежать внезапной поломки. Если подходить к работе с бензопилой ответственно, следить за ее техническим состоянием, следить за качеством топлива можно продлить срок эксплуатации инструмента.
