Как напильником точить цепь бензопилы Stihl

КАК ОПРЕДЕЛИТЬ ЧТО ЦЕПЬ БЕНЗОПИЛЫ ПОРА ТОЧИТЬ

Частая работа цепной пилой приводит к быстрому затуплению режущих зубьев, а при попадании абразивных частиц (например, земли) этот процесс ускоряется. Иногда приходится восстанавливать режущую способность пилы несколько раз в течение одного рабочего дня: при своевременных заточках меньше стали придется снимать каждый раз, что повысит срок службы всей режущей гарнитуры в комплексе. Перечислим наиболее характерные признаки затупления цепи:

• – пила не врезается в древесину сама, требуя значительного давления на моторный блок;
• – вместо крупной стружки пильная цепь выбрасывает мелкие опилки;
• – появление дыма и запаха гари при пилении, несмотря на безупречную работу маслонасоса и достаточное натяжение цепи;
• – пилу «ведет» в сторону из-за неравномерного износа режущих зубьев;
• – при пилении цепь «бьется» и «подскакивает», что может быть вызвано малым расстоянием между вершинами ограничителей глубины и соответствующих им режущих кромок.

Кроме того, на режущих звеньях цепей STIHL нанесены особые линии – это маркировка износа. При износе цепи до таких линий требуется заменить цепь.

Виды заточки пильных цепей

Перед началом работы следует определить с основными характеристиками цепной гарнитуры. От этого зависит выбор метода заточки, инструмент и необходимость процедуры

На что обращать внимание:

• Особенности звена. Оно состоит из основания, лопатки зубца, ограничителя глубины, двух лезвий. Следует внимательно осмотреть каждый элемент, выявить явные дефекты и механические повреждения – с ними нужно работать в первую очередь;
• Угол лезвия. Именно он позволяет цепи распиливать древесину, определяет объем и форму древесной стружки. На нем не должно быть дефектов. Параметр верхнего лезвия варьируется от 50 до 60о, торцевого – от 60 до 85о;
• Высота профиля шины может быть 0,625 мм или 0,762 мм. При обработке ограничителей следует попасть в данный диапазон, чтобы снизить вибрацию инструмента во время пиления.

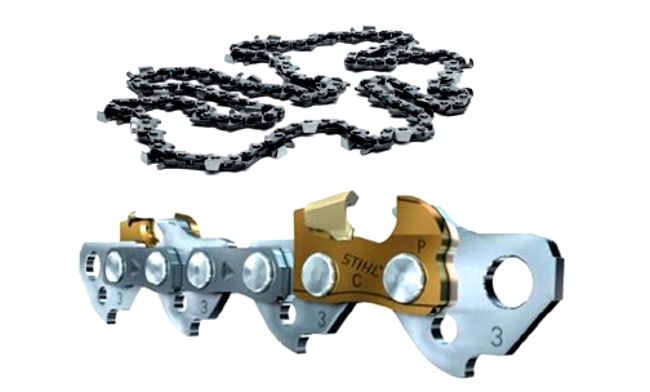

Рисунок 1 – Разновидности пильных цепей Вторые по значимости характеристики – тип металла и шаг цепи. Для мягкого и среднего по плотности материала подойдет обычный напильник, он отлично справится с заточкой. Для цепей из твердого металла с частым шагом звеньев (от 0,36 дюймов) рекомендуется использовать только станочный метод правки.

Есть ряд технологий заточки шины. В полевых условиях или в дома можно использовать болгарку или напильник. Такой способ подойдет для бюджетных моделей бензопил, когда не требуется высокая точность наладки зубьев. Главный недостаток этого метода – необходимость контролировать механическое нажатие на ручной инструмент, при повышении давления можно привести снять лишний слой металла, деформировать зубья.

Профессионалы рекомендуют использовать специальные станки для первичной заточки, а затем тиски с направляющими для шлифовки, корректировки каждого звена. Данный способ помогает сэкономить время, а при применении державок, адаптированных по конкретный шаг цепи, вероятность ошибки минимальна.

На ручном станке

Рисунок 2 – Заточка на ручном станке На практике этот метод обычно применяется для подравнивания зубьев после каждой продолжительной эксплуатации бензопилы, работы с твердыми породами древесины. «Ручной станок» внешне напоминает обычную лучевую пилу с небольшими тисками для крепления на гарнитуре. Вместо полотна на нем находится круглый напильник.

Предлагаем ознакомиться: Читай по снегам – сколько будет воды в колодце

Перед началом работы следует закрепить инструмент на гарнитуре, выставить параметры в соответствии с особенностями пилы. Это делается только вручную по определенным меткам на станке. Останавливаясь у каждого лезвия, делать 3-4 движения на себя для заточки. Данный способ не подходит для восстановления сильно затупленных пил.

Рисунок 3 -Электростанок для заточки пильной гарнитуры

Это самый удобный способ заточки шины бензопилы любой марки. Не требуется наличие специальных навыков и умений, сам процесс работы занимает не более 10 минут. Станок оснащен электроприводом, работает от источника постоянного тока напряжением 220-240 В

При выборе устройства обращать внимание на следующие особенности:

• наличие функции заточки зубьев с разным интервалом звеньев, объемом верхней кромки;
• возможность коррекции угла заточки;
• сменные шлифовальные круги в комплектации;
• стабильное значение ширины реза.

Пильная цепь фиксируется в направляющую в составе базовой платформы, на ней имеется и специальный механизм для удержания зубьев. Он может двигаться в горизонтальном направлении. Под настраиваемым углом к режущей кромке опускается шлифовальный круг, степень нажатия можно контролировать регулятором. Непосредственно погружение заточного элемента осуществляет оператор.

Болгаркой

Данный метод применяется только при отсутствии других необходимых приспособлений для коррекции цепи. Оптимален для грубой правки зубьев, но имеет серьезный недостаток – сложно контролировать угол, а также есть риск повреждения связующих заклепок.

Чтобы подточить цепь, УШМ нужно надежно зафиксировать в тисках. Включить инструмент, а затем поочерёдно подносить каждую режущую кромку и держать до появления блеска. Сверяться с необходимым углом можно с помощью штангенциркуля.

Рисунок 4 – Рекомендации по заточки в зависимости от параметров цепи

ПРАКТИЧЕСКИЕ РЕКОМЕНДАЦИИ ПО ЗАТОЧКЕ ЦЕПИ БЕНЗОПИЛЫ ШТИЛЬ

Заточка пильной цепи при наличии соответствующих знаний и навыков не является сложной, однако требует соблюдения определенных правил. Рассмотрим наиболее полезные и необходимые.

При продолжительной работе пилой приходится в течение дня периодически подтачивать ее режущую часть, поскольку все режущие зубья должны в первую очередь иметь одинаковые значения длины, угла заточки и положения ограничителя глубины.

Для этого сначала находим самый короткий зуб, принимаем его за начало отсчета и в процессе заточки подгоняем под его длину все остальные режущие зубья цепи. Если он находится в правом ряду зубьев, то направляющую шину фиксируем в тисках концевой звездочкой влево, если же в левом ряду, то разворачиваем шину концевой звездочкой вправо. Затем размещаем этот зуб в зоне заточки и включаем тормоз цепи. Заточку осуществляем круглым напильником определенного диаметра в зависимости от шага цепи {см. таблицу 1), держа его под прямым углом к плоскости шины в вертикальном направлении и под углом заточки – в горизонтальном. Для поперечного распила древесины угол заточки обычно равен 30°, а для продольного – 10°.

По этой причине производят два вида пильных цепей – поперечные и продольные, различающиеся углом заточки.

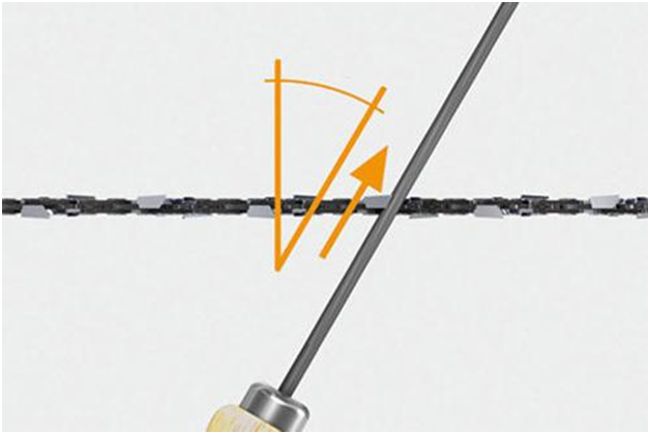

При работе напильником 20-25% его диаметра должно выступать над верхней гранью режущего зуба. Помните, что напильник стачивает металл только при движении от себя, а при обратном движении его следует приподнимать. Кроме того, напильник нужно периодически немного поворачивать вокруг его оси для предотвращения неравномерного износа. После двух-трех подач вперед проверьте равномерность съёма стали с обтачиваемого зуба. Если съем происходит местами, то либо вы используете неправильный напильник, либо ведете напильником слишком высоко или слишком глубоко. Стачивать режущую кромку нужно до исчезновения на ней световой полосы.

После получения качественной режущей кромки затачиваемого зуба сначала отключите тормоз, передвиньте цепь до следующего зуба с этой же стороны шины и установите тормоз заново перед заточкой. Сточите остальные режущие зубья с этой стороны до той же длины, затем поверните инструмент на 180° и заточите все зубья с другой стороны аналогичным образом. Напомним, что все их нужно стачивать до длины начального зуба. Если же режущие зубья одного ряда получились длиннее, чем другого, то выровняйте их, выполнив одно-два дополнительных заточных движения.

Соблюдение приведенных выше рекомендаций способствует получению правильных и одинаковых значений переднего угла резания и угла заточки при одинаковой высоте всех режущих звеньев цепи.

Теперь нужно настроить ограничители глубины, поскольку разности высот верхних точек режущей кромки и ограничителя врезания по мере стачивания зубьев уменьшились, причем неодинаково, ведь зубья пришлось выравнивать.

Для проверки этой величины удобно использовать опиловочный калибр, соответствующий шагу цепи и определяющий глубину резки (см. таблицу 1). Он представляет собой шаблон для контроля положения ограничителя глубины резки, его накладывают на режущий зуб, и если ограничитель глубины реза выступает над верхней плоскостью калибра, то этот излишек нужно убрать плоским напильником. Касаться напильником заточенного режущего зуба нельзя. Подсчитайте количество подач напильником при обработке первого ограничителя глубины и приблизительно столько же раз обточите ограничители глубины остальных режущих зубьев, не забыв скруглить передний край ограничителя для уменьшения вибраций и снижения риска отдачи.

В заключение отметим, что ручная заточка цепной пилы оправдывает себя для поддержания производительности инструмента при его интенсивном использовании в течение рабочего дня. Более того, компания STIHL предлагает большой выбор вспомогательных устройств, облегчающих и повышающих эффективность такой заточки. Это специальные направляющие, различные заточные устройства, контрольные калибры и т.д. Через 3-4 заточки вручную рекомендуем проводить профессиональную механизированную заточку пильной цепи в специализированном сервисном центре для гарантии высокой производительности и отличного качество распила.

Приложение

Таблица 1. Размерный ряд пильных цепей
Условное обозначение	1	2	3	4	6	7
Величина шага, дюйм	j	325*	3/8*	404*	3/8?	jР
Глубина резки, мм	0,65	0,65	0,65	0,80	0,65	0,45
Диаметр напильника, мм	4.0	4,8	5,2	5,5	4,0	3,2

Таблица 2. Размерный ряд толщины ведущего звена
Условное обозначение	1	3	5	6
Ширина паза шины, м	1.1	1.3	1.5	1.6	2,0

Устройство цепи

Заточенная цепь – это залог безопасной, продуктивной и качественной работы любой бензопилы. Работать на затупленном режущем элементе практически невозможно, так как пила будет «ходить», вибрировать и соскальзывать. К тому же оператору придется прикладывать максимум усилий, чтобы распилить дерево, а это значительно снижает производительность.Цепь бензопилы устроена достаточно просто. Главными ее элементами являются зубья, которые и учавствуют в распиле. Они должны быть максимально острыми, чтобы справится с любым типом древесины, имеющей различную плотность. Они расположены с двух сторон цепи и во время ее вращения чередуются.

Таким образом, не сложно догадаться, что все зубья должны быть наточенными, чтобы инструмент работал качественно. Производитель изготавливают режущий элемент из прочного и надежного материала – специальной закаленной стали которая легко поддается заточке. Кроме зубьев нельзя не отметить звенья, грани и ограничители, которые также являются составными частями цепи.

Заметить необходимость заточки очень просто6

• Во-первых, она со старта начинает соскальзывать с древесины.
• Во-вторых, при распиле инструмент вибрирует в руках мастера.

Чем чаще используется инструмент, тем быстрее он тупится и требует заточки. Если ее своевременно не проводить можно травмироваться, так как затупленные звенья могут соскальзывать с древесины, и если нет автоматического тормоза, то оператор может пораниться. Остроту цепи нужно проверять перед каждым началом работы, особенно если инструмент длительное время пролежал без дела

Важно учесть, что при каждой заточке металл стачивается и становится меньше, поэтому бесконечно это делать нельзя

Особенности эксплуатации твердосплавной цепи

Обычными ограничениями твёрдого сплава является его чувствительность к ударным нагрузкам. Не исключение — и цепь с твердосплавными напайками: при резком и систематическом контакте с особо малоподатливыми или абразивными поверхностями в цепи с победитовыми напайками будут постепенно накапливаться усталостные напряжения. Несмотря на достаточно высокую теплопроводность твёрдых сплавов, нагрев тела зуба при длительной работе бензопилы всё же происходит, что становится причиной снижения твёрдости.

Вторая опасность заключается в различных значениях коэффициента теплового расширения у стали, и у твёрдого сплава. Заточка же бензопил, оснащённых твердосплавными цепями, требует применения специального заточного инструмента. Впрочем, тупятся такие цепи в 6-8 раз меньше, чем обычные.

При использовании победитовой цепи следует придерживаться следующих правил:

1. При работе с проблемной древесиной (обожжённой, подтопленной, с абразивными включениями цемента и пр.) подача в намеченный пропил должна происходить медленнее, чем обычно.
2. По мере разогрева пилы скорость подачи можно увеличивать.
3. Перед работой для смазки цепи необходимо использовать составы, не содержащие серу, поскольку она реагирует с кобальтом, входящим в состав любого твёрдого сплава.

Иногда, в случае резко неоднородной по твёрдости древесины, для разрезания лучше использовать старые пильные сегменты из обычной инструментальной стали, ресурс которых уже практически исчерпан.

Какую победитовую цепь выбрать для дома

Однако с недавних пор в продаже появились новые цепи с твердосплавными резцами, которые у нас всегда называли и будут дальше называть победитовыми. Причём, именно для бытовых и полупрофессиональных бензопил. Это цепи Rapid Duro 3, производятся фирмой STIHL в Швейцарии. Цепи без напаек, всё режущее звено целиком выполнено из твердого сплава.

Конкретно, это цепи:

• STIHL 63PD-56E длиной 16 дюймов, толщина 1,3 мм.
• STIHL 63PD-50E длиной 14 дюймов, толщина 1,3 мм.
• STIHL Picco Duro 3/8-1,3-57 — первый в мире твердосплавный вариант низкопрофильной цепи.

Несмотря на то, что эти цепи появились совсем недавно, уже есть опыт их использования. Эти цепи сегодня стоят в 4-5 раз дороже обычных, от 1600 до 2000 руб. По отзывам, они служат без заточки примерно во столько же раз дольше обычных.

О правилах подбора твердосплавной (победитовой) цепи для конкретной бензопилы смотрите в следующем видео:

Какой напильник нужен для заточки цепи

Необходимость выпрямления краев режущих звеньев проявляется заметным снижением производительности распыления, повышенной вибрацией, высвобождением мелких стружек, необходимостью дополнительных усилий для ввода гарнитуры в разрез.

Файлы и направляющие согласуются с шагом цепи. Насадочного крепления обеспечивает оптимальный угол заточки. В фирменном ассортименте многих производителей есть простые держатели и более усовершенствованные заточки роликового типа.

Качество конечного результата во многом зависит от правильного диаметра файла. При эксплуатации бензопилы в комплекте с неправильно заточенной цепью, в лучшем случае, производительность пиления снизится, в худшем случае цепь будет безнадежно сломан. Также высока вероятность повреждения инструмента в целом.

Многие не знают, как затачивать зубы на цепи бензопилы, но это достаточно просто. Круглый напильник 4,8 мм и все в

Основная сложность определите размер круглого файла, ведь работа, выполненная плоским инструментом, гораздо проще. Для зубцов пилы Stihl верхний край напильника должен выступать на 20% его высоты на рабочую угловую поверхность. Однако следует помнить и о шаге пылевого цепи, обычно принимают размером 0,325 дюйма.

Как выбрать файл для заточки цепи для бензопилы JOIN VSP GROUP PARTNER PROGRAM:.

Для достижения хороших параметров резки зубным лопастям предоставляются определенные углы. Задняя часть зуба, которая падает под углом, образует задний угол верхней лопатки. Это инструмент для заточки края режущего зуба цепи. В зависимости от параметров цепи, для бензопилы применяется напильник диаметром от 4,0 до 5,5 мм. Этот угол необходим для вырезания верхней лезвия в древесных пород.

Заднее суживающейся зубное лезвие образует задний угол торцевой лезвия. Этот угол необходим для бокового резания стружки.

Задний угол верхнего лезвия характеризует разворот верхнего лезвия.

Нужно понимать, что затачивать цепь НЕ БУДЕТ обычным круглым, а тем более плоским или треугольным напильником, поскольку файл для цепи должен иметь свои параметры. Хотя здесь стоит сделать замечание. Вы можете измельчить измеритель глубины простым плоским напильником.

Важнейший параметр файла цепи. Его диаметр

Это важно, поскольку в зависимости от шага цепи используется файл определенного диаметра. Ниже приведена таблица, которая показывает, какой файл подходит для цепи с определенным шагом

Шаг цепи (мм) Толщина звена (мм) Диаметр шпильки (мм) Угол шлифовки (градусы) Степень наклона режущего зуба

1/4″(6,35 мм)	1.1-1.3	4	тридцать	0,65 мм
3/8″ Picco / Micro (9,3 мм)	1.1	4	тридцать	0,65 мм
3/8″ Picco / Micro (9,3 мм)	1.3	4	тридцать	0,65 мм
3/8″ Picco / Micro (9,3 мм)	1.3 (для распиловки)	4	десять	0,65 мм
0,325″ (8,25 мм)	1.3	4.8	тридцать	0,65 мм
0,325″ (8,25 мм)	1.5	4.8	тридцать	0,65 мм
0,325″ (8,25 мм)	1.6	4.8	тридцать	0,65 мм
0,325″ (8,25 мм)	1.3-1.6 (для распиловки)	4.8	десять	0,75 мм
3/8″ (9,3 мм)	1.3	5.5	тридцать	0,65 мм
3/8″ (9,3 мм)	1.5	5.5	тридцать	0,65 мм
3/8″ (9,3 мм)	1.6	5.5	тридцать	0,65 мм
3/8″ (9,3 мм)	1.3-1.6 (для распиловки)	5.5	десять	0,75 мм
0.404″ (10,26 мм)	1.6	5.5	тридцать	0,75 мм
0.404″ (10,26 мм)	1.6 1.3-1.6 (для распиловки)	5.5	десять	0,75 мм

Кроме того, следует учитывать, что большинство файлов продаются без ручки. Его следует покупать отдельно. Это, конечно, не касается наборов файлов, в которых большинство файлов оснащены ручками.

Без сомнения, опытный пользователь бензопил сможет затачивать цепь без различных аксессуаров и устройств, называется на глаз. Но для этого нужно иметь опыт, который нужно получить первым. И это гораздо удобнее делать с помощью различных устройств, которые позволят правильно затачивать цепь. Давайте рассмотрим самые популярные из них.

• Первый шаг это подбор необходимого диаметра круглой напильники. Приведенная выше таблица показывает диаметры в зависимости от шага цепи.
• Прежде чем заточить, обязательно тщательно очистите цепь от опилок, смолы и прочего ненужные предметов. Это можно сделать с помощью специального инструмента, мягкой металлической щетки или подручных средств.
• Заточки зубцов цепи. Если вы используете круглый файл без аксессуаров, тогда следует крепко зафиксировать файл и поддерживать правильный угол (для сквозных цепочек это 30 градусов, а для продольных-10), направляйте файл вперед и назад. В этом случае целесообразно нажимать на файл только во время движения вперед. Стоит начать с короткого зуба.
• Если у вас есть контрольное устройство, то после того, как вы уверены, что зуб заостренный, вам нужно проверить его.
• Если нечего проверить правильность заточки, тогда поможет совет от Stihl: ни свет не должен отражаться от режущей кромки.

Свет не отражается
