Как выточить цепь для пилы Stihl

Напильники и приспособления

Основной, которым точат рабочий зуб пилы – круглый. Плоский применяется для регулирования высоты зуба — ограничителя глубины реза.

Круглый напильник

Круглые различаются по диаметру. Основные диаметры — это:

• 4,0 мм
• 4,8 мм
• 5,2 мм
• 5,5 мм

В зависимости от размера зуба, необходимо выбирать оптимальный диаметр. Для облегчения процесса могут применяться специальные держатели для напильника либо поддерживающие ролики с обозначением угла заточки зуба.

Плоский напильник

Плоский должен иметь ширину не более 1 см. Точить зуб-ограничитель удобно с помощью специальной планки (опиловочного калибра), которая устанавливается на цепь и показывает на какую максимальную глубину необходимо сточить зуб, для достижения оптимальных показателей работы бензопилы.

Державка для напильника

Напильник круглого сечения устанавливается в державку и фиксируется специальными зажимами. На плоскости державки иметься несколько разметок, обозначающих конкретный угол заточки. При правке цепи напильником с державкой, разметку на приспособлении располагают параллельно шине бензопилы, что позволяет достаточно точно выдерживать требуемый угол.

Опиловочные калибры

Эти приспособления применяют для контроля угла заточки зубьев, а также расстояния до ограничителя глубины совместно с плоским напильником.

Полезные советы

Увеличить срок эксплуатации можно, если чередовать ручную заточку с использованием специального станка. Последний позволяет максимально точно выровнять углы заточки на станке. Глубина стачивания не должна быть большой.

Необходимо соблюдать меры безопасности, которые позволяют выполнять распил древесины любой величины с максимальной эффективностью и с минимальным уровнем опасности для человека:

1. Перед сборкой цепного инструмента и установкой гарнитуры рекомендуется ознакомиться с правилами использования. Это связано с тем, что каждый инструмент имеет свои особенности.
2. Выполнять работы с использованием пилы необходимо в рукавицах и защитных очках.
3. Для работы рекомендуется выбирать прилегающую одежду из натуральных плотных материалов и максимально надежную обувь.
4. Проводить распил дерева с использованием бензопилы необходимо в устойчивом и безопасном положении, при этом сам материал необходимо расположить также максимально устойчиво. Гарантировать устойчивость поможет установка зубчатого упора на бревне.
5. Во время работы пилу необходимо удерживать обеими руками, постоянно контролировать процесс распила.

Современные бензопилы используются в бытовых и в промышленных условиях

При этом важно поддерживать производительность и высокие показатели эффективности инструмента, которые напрямую зависят от состояния заточенной цепной гарнитуры

Как вы производите заточку цепки бензопилы: предпочитаете кустарные методы или доверяете это дело профессионалам?

Этапы работ при ручной заточке в домашних условиях

1. Шину с цепью фиксируют при помощи тисков таким образом, чтобы ее верхняя линия находилась в горизонтальном положении.
2. Берут за точку отсчета наиболее короткий зуб и отмечают его маркером или нитроэмалью.
3. Тело напильника круглого заводят под главную режущую кромку, прижимая его к углу по всей линии и одновременно придавливая державку к поверхности зуба. Благодаря державке круглый напильник автоматически примет нужное положение, выступая по отношению верхней плоскости зуба бензопилы.
4. Уверенными ровными движениями от себя, не меняя угла подачи, два или три раза проводят напильником по скошенной поверхности верхней режущей кромки.
5. Вращают напильник по своей оси, чтобы не произошла выработка абразивной поверхности, и повторяют операцию так до тех пор, пока зуб не заострится.
6. После этого при помощи шаблона для заточки цепи проверяют высоту ограничителя и, если нужно, стачивают его плоским напильником.
7. Далее через один зуб повторяют весь цикл операций, пока не дойдут до первоначально отмеченного зуба.
8. Переворачивают шину противоположной стороной и затачивают через один все остальные зубья бензопилы.

КАК ОПРЕДЕЛИТЬ ЧТО ЦЕПЬ БЕНЗОПИЛЫ ПОРА ТОЧИТЬ

Частая работа цепной пилой приводит к быстрому затуплению режущих зубьев, а при попадании абразивных частиц (например, земли) этот процесс ускоряется. Иногда приходится восстанавливать режущую способность пилы несколько раз в течение одного рабочего дня: при своевременных заточках меньше стали придется снимать каждый раз, что повысит срок службы всей режущей гарнитуры в комплексе. Перечислим наиболее характерные признаки затупления цепи:

• – пила не врезается в древесину сама, требуя значительного давления на моторный блок;
• – вместо крупной стружки пильная цепь выбрасывает мелкие опилки;
• – появление дыма и запаха гари при пилении, несмотря на безупречную работу маслонасоса и достаточное натяжение цепи;
• – пилу «ведет» в сторону из-за неравномерного износа режущих зубьев;
• – при пилении цепь «бьется» и «подскакивает», что может быть вызвано малым расстоянием между вершинами ограничителей глубины и соответствующих им режущих кромок.

Кроме того, на режущих звеньях цепей STIHL нанесены особые линии – это маркировка износа. При износе цепи до таких линий требуется заменить цепь.

Как Закалить Цепь Бензопилы

Бензопила Тайга 245

Тайга 245 – это бензопила российского производителя, выпускаемая на заводе имени Дегтярева, сокращенно ЗИД. Высочайшая мощность мотора позволяет использовать ее, как для работы в лесу, так и в бытовых нужд. На сегодня бензопила Тайга морально устарела, но продолжает воспользоваться популярностью посреди населения страны. Пила, редко, но ломается, потому разглядим главные вероятные поломки и как их убрать своими руками.

ВАЖНО. Опытный электрик слил в сеть секрет, как платить за электроэнергию вдвое меньше, легальный способ. Читать далее

Читать далее

Применение

Не смотря на свою мощность бензопила Тайга 245 не нашла широкого применения у лесорубов (коих отзывов хватает о пиле) из-за низкой отказоустойчивости. Все-таки при работе в лесу нужен более надежный инструмент: Stihl, Makita, Husqvarna. Основное применение пила нашла в быту. Она отлично подойдет для любых домашних целей:

• напилить горбыль;
• спилить маленькое дерево;
• распилить старые доски;
• обрезать сучья;
• раскряжевать хлысты.

Устройство

Тайга 245 современная бензопила, выполненная в пластиковом корпусе из ударопрочного материала. Не боится падений, ударов средней силы, т.к. основная часть элементов изготовлена из металла. Стоит отметить ее большой вес – 8,95 кг не считая топлива. Аналогичные пилы весят существенно ниже.

Размеры пилы: 900 х 280 х 300. Поставляется в комплекте с пильной гарнитурой на базе 40 сантиметровой шины и цепи с шагом 9,3 мм.

В основе бензопилы Тайга лежит 2-х тактный бензиновый двигатель мощностью 2,6 кВт, которая достигается при вращении коленвала 7000 об/мин. Рабочий объем составляет 75 кубических сантиметров. Цилиндр поршневой группы не закален, это снижает ресурс мотопилы. Данный критерий важен для больших объемов работ, где пила долгое время работает под нагрузкой, практически без остановки. В бытовом применении не критично — закален поршень или нет. Размер поршня составляет 50 мм в диаметре. Производитель рекомендует пользоваться бензопилой не более 40 минут, по истечении данного времени инструмент должен отдохнуть.

Бензопила безопасна для окружающей среды при условии использования с маслами специального назначения.

В Тайге 245 применяется универсальное моторное масло, как для цепи, так и для двигателя. Разбавляется в пропорции 1 к 20. Да, да именно 1/20 – это отличительная особенность пилы Тайга 245. Марка бензина – АИ-92. Как было отмечено выше, для смазки цепи применяется то же масло, что и в двигатель. В летний период масло стоит разводить бензином в пропорции 1/4. По отзывам многих владельцев пилы, для смазки цепи можно использовать отработанное масло (отработку), например из двигателя автомобиля.

Карбюратор

Карбюратор бензопилы Тайга 245 заслуживает особого внимания, т.к. большая часть неисправностей приходится именно на него. Тайга 245 оснащена беспоплавковым карбюратором мембранного типа КМП-100УС, со встроенным насосом. Насос подает топливо из бака в карбюратор.

Преимущества и недостатки

Ресурс победитовой цепи больше срока службы стандартного аналога в несколько раз. Модификации с твёрдосплавными покрытиями отлично справляются с распиловкой твёрдой и мёрзлой древесины. В аварийно-спасательных работах специальные гарнитуры с победитовыми цепями применяются для резки бетона и металлической арматуры.

Использовать преимущества таких цепей с полной отдачей можно только на бензопилах полупрофессионального или профессионального класса, с двигателями, имеющими достаточный резерв мощности и вращательного момента.

• Специальная цепь для бензопилы с напайкой из победита или другого аналогичного по характеристикам материала даёт существенный выигрыш по времени при работе с проблемной древесиной, при заготовке ледяных блоков и выполнении других трудоёмких и затратных по времени работ.
• Режущие звенья победитовой цепи стабильно держат заточку при распиловке грязных брёвен, менее чувствительны к абразивным свойствам попавшего в распил песка.

Пользовательские отзывы подтверждают целесообразность и эффективность применения цепей с твёрдосплавными напайками для распиловочных работ повышенной сложности.

Устройство цепи в бензопиле

По сути, цепь устроена достаточно просто. Одними из основных ее элементов являются зубья, которые расположены как левой, так и правой стороне, и которые чередуются. Соединяются между собой посредством иных звеньев, а именно соединительных. Изготавливаются они непосредственно из стального специализированного материала. К тому же верхняя часть стали покрыта хромовым твердым покрытием, благодаря которому в значительной степени повышается срок эксплуатации бензопилы. Также немаловажными частями цепи данного рода инструмента являются:

• звено режущее;
• боковая и верхняя грани;
• глубинный срезной ограничитель.

А теперь давайте попробуем разобраться в вопросе относительно причин затупления непосредственно цепи. Почему так происходит и какие факторы на это влияют. Данный вопрос достаточно серьезный, так как от остроты зубьев, находящихся на цепи, зависит в первую очередь продуктивность работы самой бензопилы. Итак, давайте со всем по порядку.

К тому же немаловажным является соприкосновение непосредственно с землей или со значительно твердейшими деревянными элементами.

К тому же стоит отметить, что работать с такой бензопилой крайне не желательно, так как такого рода халатное отношение может привести к значительным проблемам. Среди которых не только в значительной степени высокий топливный расход а также очень медленная резка, но также производится воздействие вибраций непосредственно на корпус, а это, в свою очередь, ведет к поломке звездочки и даже самой шины.

Stihl

Этот производитель с большим отрывом лидирует в производстве твердосплавных цепей. На данный момент на рынке можно найти различные варианты особого плотна для сложных работ.

3/8″P, Picco Duro 3 (PD3), 1,3 мм

• Тип: твердосплавная.
• Шаг: 3/8 дюйма.
• Толщина звена: 1,3 мм.

• Количество звеньев: 50 — 55.
• Цена 1700 — 1900 р.

Концерн рекламирует эту цепь как первую твердосплавную низкопрофильную цепь. Она предназначена для использования в любительском и профессиональном инструменте. Имеет классические стандарты, позволяющие использовать её в наиболее распространённых образцах бытовых и полупрофессиональных инструментах. Толщина звена в 1,3 мм ориентирована на пилы средней мощности. Шаг 3/8 дюйма является самым распространённым среди пил, находящихся в продаже.

Отличительной особенностью данной цепи является то, что она выполнена не по схеме «слой повышенной твёрдости на обычной стали». Режущие звеня выполнены целиком из сплава нужных свойств. По заверению производителей, данная цепь остаётся острой в 4 раза дольше по сравнению с обычными.

.325″ Rapid Duro 3 (RD3), 1,5 мм

• Тип: твердосплавная.
• Шаг: .325 дюйма.
• Толщина звена: 1,5 мм.

• Количество звеньев: 60, 66, 72.
• Цена 2300 — 2500 р.

Ещё одна твердосплавная цепь, но на этот раз уже ориентированная на более профессиональный сегмент. Используемый шаг в 0,325 дюйма и толщина в 1,5 миллиметра являются не такими распространёнными в магазинах, тяготеют к специальному инструменту. Однако замена ведущей звёздочки и шины позволит успешно применять данное изделие практически в любом агрегате.

Твёрдый сплав наносится на зубья из стали повышенной прочности методом электролитического хромирования. Это даёт не только высокую точность реза и плавность работы, но и крепость соединения напайки с основанием. Благодаря этому даже повышенная нагрузка на цепь не приводит к выкрашиванию и отставанию твёрдых элементов от несущей конструкции остальной цепи.

3/8″ Rapid Duro 3 (RD3), 1,6 мм

• Тип: твердосплавная.
• Шаг: 3/8 дюйма.
• Толщина звена: 1,6 мм.

• Количество звеньев: 60, 66.
• Цена 2600 — 2900 р.

Конструктивно похожая цепь, но имеющая несколько другие характеристики. В частности, изменения коснулись шага и толщины звена. 3/8 дюйма — самый распространённый типоразмер цепи. Выпуская полотно с таким параметром, производитель проявил заботу о пользователе, которому теперь нет нужды менять звёздочку, чтоб применить изделие повышенной твёрдости. Это весьма обрадует владельцев тех бензопил, где ведущая звёздочка выполнена в едином блоке со сцеплением/

С другой стороны, толщина в 1,6 мм рассчитана на пилы исключительно профессионального и изредка полупрофессионального инструмента. Обладателю бытовой модели, шина которых обычно имеет паз под цепь 1,3 мм, придётся приобретать полностью новую пильную гарнитуру. Момент достаточно спорный, хотя цена цепи изначально рассчитана на людей, которые не ограничены в средствах.

3/8″ Rapid Duro Rescue (RDR), 1,6 мм

• Шаг: 3/8 дюйма.
• Толщина звена: 1,6 мм.
• Количество звеньев: 72.

• Цена 9500 — 10600 р.
• Тип: твердосплавная, с победитовыми напайками.

Серия RDR самими конструкторами определяется как наиболее прочная цепь. Её предназначение уже сугубо специфическое. Это особо сложные условия, с которыми сталкиваются пожарные, спасательные или аварийно-технические службы. В ситуациях, когда нужно в буквальном смысле прорываться через завалы для спасения жизни и имущества, а также предотвращения других аварийны ситуаций, счёт иногда идёт на секунды. Спасатели должны быть уверены в работоспособности и высокой производительности своего инструмента, который и обеспечивает цепь.

Изделие предназначено не только для сплошной древесины. Металлические включения перепиливаются почти так же быстро, как и волокна целлюлозы. Специалисты говорят, что композитные материалы и бронированное стекло также можно одолеть той цепью за короткий промежуток времени.

Цепи пильные

Шаг цепи: 3/8″ Толщина звена: 1,3 мм Количество звеньев: 45 шт

Длина шины: 16″ (40 см) Шаг цепи: 3/8″ Толщина звена: 1,5 мм Количество звеньев: 57 шт

Длина шины: 16″ (40 см) Шаг цепи: 3/8″ Толщина звена: 1,5 мм Количество звеньев: 56 шт (режущих зубов 28)

Длина шины: 16″ (40 см) Шаг цепи: 3/8″ Толщина звена: 1,3 мм Количество звеньев: 56 шт (режущих зубов 28)

Длина шины: 16″ (40 см) Шаг цепи: 0,325″ Толщина звена: 1,3 мм Количество звеньев: 64 шт (режущих зубов 32)

Длина шины: 18″ (45 см) Шаг цепи: 0,325″ Толщина звена: 1,5 мм Количество звеньев: 72 шт (режущих зубов 36)

Длина шины: 16″ (40 см) Шаг цепи: 3/8″ Толщина звена: 1,3 мм Количество звеньев: 56 шт (режущих зубов 28)

Длина шины: 14″ (35 см) Шаг цепи: 3/8″ Толщина звена: 1,3 мм Количество звеньев: 52 шт (режущих зубов 26)

Длина шины: 16″ (40 см) Шаг цепи: 3/8″ Толщина звена: 1,3 мм Количество звеньев: 57 шт

Длина шины: 16″ (40 см) Шаг цепи: 3/8″ Толщина звена: 1,3 мм Количество звеньев: 56 шт (режущих зубов 28)

Длина шины: 16″ (40 см) Шаг цепи: 3/8″ Толщина звена: 1,3 мм Количество звеньев: 59 шт (режущих зубов 29)

Длина шины: 14″ (35 см) Шаг цепи: 3/8″ Толщина звена: 1,3 мм Количество звеньев: 52 шт (режущих зубов 26)

Длина шины: 18″ (45 см) Шаг цепи: 3/8″ Толщина звена: 1,6 мм Количество звеньев: 68 шт (режущих зубов 34)

Длина шины: 18″ (45 см) Шаг цепи: 3/8″ Толщина звена: 1,6 мм Количество звеньев: 66 шт (режущих зубов 33)

Длина шины: 16″ (40 см) Шаг цепи: 3/8″ Толщина звена: 1,6 мм Количество звеньев: 60 шт (режущих зубов 30)

Длина шины: 14″ (35 см) Шаг цепи: 3/8″ Толщина звена: 1,3 мм Количество звеньев: 50 шт (режущих зубов 25)

Длина шины: 14″ (35 см) Шаг цепи: 3/8″ Толщина звена: 1,3 мм Количество звеньев: 52 шт (режущих зубов 26)

Длина шины: 16″ (40 см) Шаг цепи: 3/8″ Толщина звена: 1,3 мм Количество звеньев: 56 шт (режущих зубов 28)

Длина шины: 16″ (40 см) Шаг цепи: 3/8″ Толщина звена: 1,3 мм Количество звеньев: 57 шт (режущих зубов 28)

Длина шины: 16″ (40 см) Шаг цепи: 3/8″ Толщина звена: 1,6 мм Количество звеньев: 60 шт (режущих зубов 30)

Длина шины: 18″ (45 см) Шаг цепи: 3/8″ Толщина звена: 1,6 мм Количество звеньев: 66 шт (режущих зубов 33)

У нас вы найдете долговечные пильные цепи для бензопил, цена на которые скромна

Сообщите своим коллегам, друзьям и знакомым о том, что пильные цепи для бензопил (цена на которые не кусается), продаются здесь. Они будут благодарны вам за бесценную информацию и, кто знает, может быть в дальнейшем, точно также помогут рекомендациями.

С этого момента вы знаете где продаются самые качественные и надежные цепи на бензопилы (цену в Украине на них мы установили невысокую). В конструкции устройства предусмотрено наличие бачка с маслом для автоматической смазки шины и цепи пилы – без последней оно быстро выйдет из строя. Всевозможные смазочные материалы известных торговых марок вы также можете приобрести у нас.

Направление цепи и какой стороной одевать

Цепь бензопилы, если пристально разглядеть, имеет пильные зубья, направленные в одну сторону. Потому правильное направление пильных зубьев на направляющей шине найти до боли просто: если расположить саму бензопилу в плоскости, которой она находится в процессе работы, то ряд зубьев расположенный сверху направляющей шины, наточенными краями должен быть ориентирован к концу шины. В то время как, ряд зубьев, который находиться снизу бензопилы, наточенными краями должен глядеть в оборотную сторону, по направлению к ведущей звездочке.

Надеть цепь зубьями вовнутрь к проточкам в направляющей шине не получится, она просто не будет держаться на шине. Потому одевать цепь бензопилы на шину необходимо так, чтоб направляющие ушки звеньев пильного полотна были ориентированы вовнутрь направляющей шины.

Установка шины на STIHL и Husqvarna

Модели бензопил от производителя STIHL могу отличаться в процессе сборки. Пошаговое управление:

• Раскрыть барашковую гайку, снять защитную крышку цепной звездочки. Повернуть ее на шине до упора на право.
• Наложить цепь на шину, начиная с верхушки, режущий зуб на верхней стороне должен глядеть четко вперед.
• Приложить собранную шину к бензопиле, конструкцию натянуть на звездочку. Надвинуть направляющую на болт с буртиком. Закрыть крышку, попав штырьками в предусмотренные производителем отверстия.
• Поворачивать барашковую гайку до того времени, пока крышка звездочки не коснется корпуса мотора.
• Повернуть зажимной болт вперед, ведущие звенья должны попасть в пазы шины. На сто процентов закрутить барашковую гайку.

В конце работы проверить натяжение, если гарнитура плохо двигается, отрегулировать натяжение гайкой. Перед пуском следует включить цепной тормоз.

Метод установки шины с цепью для пил Husqvarna фактически схож. Главное отличие – у большинства моделей натяжение и регулировка расположения гарнитуры к корпусу контролируется не одним, а 2-мя барашковыми гайками. На защитном корпусе наружной звездочки изредка встречается отдельный регулировочный рычаг, потому настройку натяжения следует производить только болтами.

Принципиально! До работы с бензопилой следует пристально изучить управление пользователя. В нем тщательно обрисовывают все этапы опции и сборки инструмента.

Сборка станка для заточки цепей бензопил своими руками — инструкция и чертежи

Можно ли заточить цепь бензопилы самостоятельно? Несмотря на сложную конфигурацию режущей части, этот процесс осуществим в домашних условиях. Заточку можно выполнить с помощью набора надфилей, что будет долго и не всегда приведет к желаемому результату. При постоянной эксплуатации бензопилы лучше всего сделать станок, обеспечивающий лучшее качество и требуемую скорость выполнения этой процедуры.

Технология заточки

Главным режущим элементом цепи является зуб специальной формы. Он снимает древесную стружку аналогично рубанку. Но в отличие от него зуб имеет две заточенные кромки, находящиеся под углом относительно друг друга. Одна из них режет в горизонтальной плоскости, а вторая в вертикальной. При этом зубья крепятся поочередно к правой и левой сторонам цепи.

Перед тем как приступить к выбору оптимальной схемы станка для заточки цепей бензопил, необходимо ознакомиться с рекомендациями и правилами. Главным из них является соблюдение углов соприкосновения заточного инструмента и режущей части звена.

• Передний угол, сформированный торцевым лезвием и поверхностью скольжения звена, должен составлять от 60 до 85°. Задний угол верхнего лезвия — от 50 до 60°. Угол заточки верхней режущей части – от 25 до 35°.

Последний параметр является определяющим при выборе схемы изготовления станка. Обязательное соблюдение этих размеров предъявляет жесткие требования к конструкции

Также следует обращать внимание на интенсивность воздействия заточного инструмента на режущую кромку. Недопустимо изменение конфигурации лезвий – увеличение угла среза, уменьшение его плоскости

Исключение составляет снижение высоты ограничителя пропила. Это делается только при работе с «чистой» древесиной, в которой отсутствует металлический мусор.

Ручной способ

Набор для ручной заточки

При небольшой нагрузке бензопилы заточку ее цепи можно делать вручную. Для этого понадобятся наборы надфилей и специальный шаблон. Лучше всего приобрести комплект, включающий в себя эти элементы.

Для формирования качественной режущей кромки потребуется зафиксировать цепь. Поэтому рекомендуется закрепить шину бензопилы в тисках. Таким способом можно обеспечить четкое положение каждого звена. Установив шаблон, с помощью надфилей выполняется заточка лопатки зуба и торцевого лезвия.

Однако эта технология имеет ряд особенностей, который следует учитывать.

• Наборы рассчитаны на цепи с определенной конфигурацией – шаг 3/8” и толщиной звена 1,3 мм. Низкая скорость заточки. При значительных повреждениях режущей части вручную исправить ее конфигурацию практически невозможно. Небольшая стоимость набора – от 600 руб.

Именно поэтому при интенсивной работе предпочитают использовать полуавтоматические станки. Они имеют большую производительность, а при соблюдении технологии заточки результат по качеству всегда будет превосходить ручной способ.

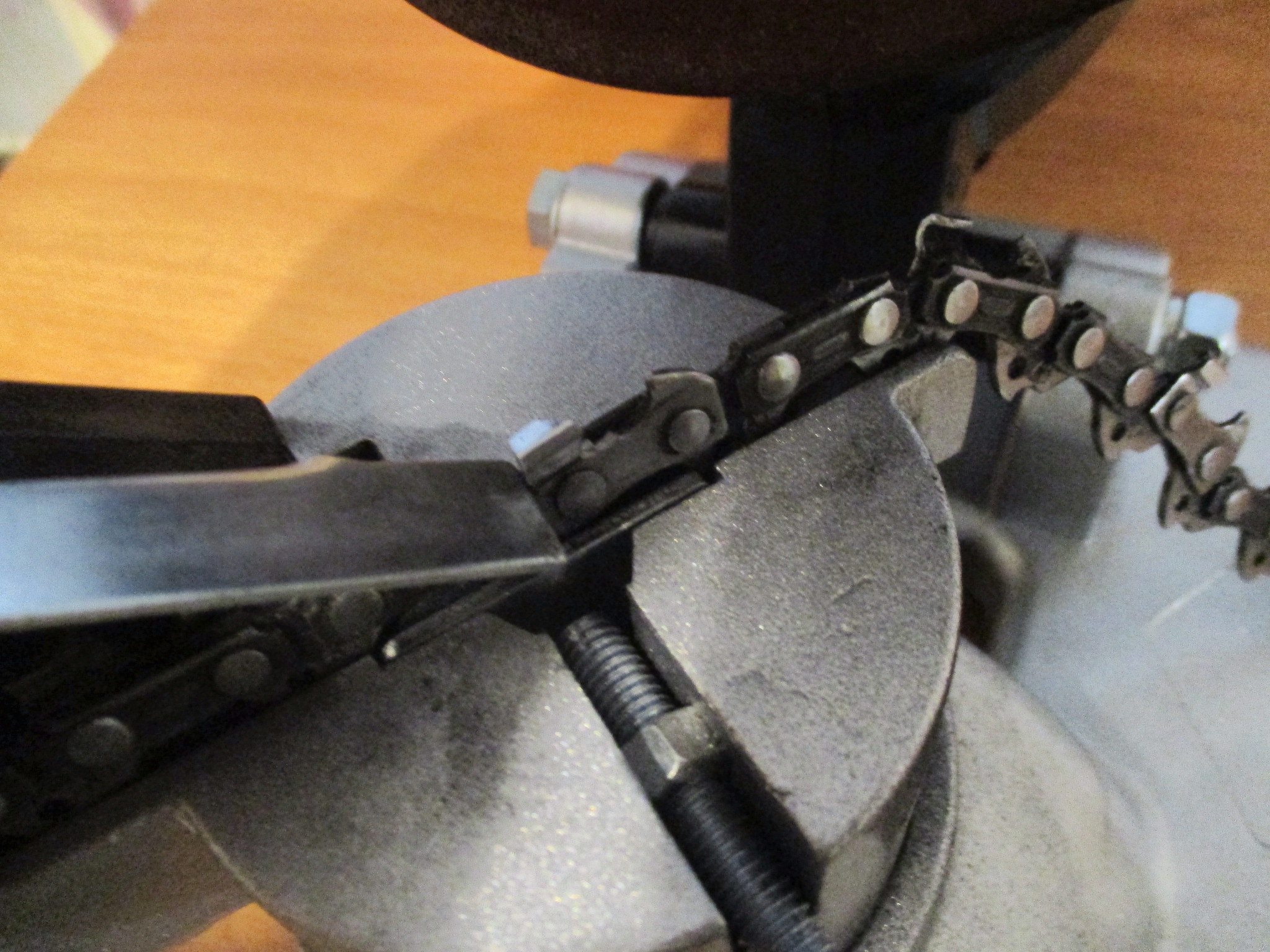

Электрический станок

Целесообразно ли делать станок по заточке цепей самостоятельно? Уже на этапе проектирования и подбора комплектующих можно столкнуться с проблемой – изготовление рабочего стола. Он предназначен для фиксации цепи и регулирования звена относительно режущей кромки точильного диска.

Конструктивно он состоит из площадки, на которой расположен рабочий стол и электродвигатель с креплением абразивного элемента. С помощью системы винтов выполняется регулировка положения звена. Для большей точности на верхней части стола установлена градуированная шкала.

Т.е. для изготовления подобного устройства своими руками понадобится сделать станину, что является трудоемким и сложным процессом. Для этого потребуется с помощью токарного станка изготовить все комплектующие, предварительно рассчитав их точные размеры. Альтернатива – приобрести уже готовое основание. Однако его стоимость незначительно отличается от цены заводского станка по заточке цепей бензопил.

Наименование модели станка	Стоимость, руб.
Авангард МЗЦ-100/450	1700
Einhell BG-CS 85 E	1990
Бригадир Professional GM4P	2270
Тайга МЗ-600	4320

Если же станина есть в наличии – потребуется правильно подобрать комплектующие для нее:

• Электродвигатель должен быть рассчитан для работы от сети 220 В (50 Гц). Оптимальная мощность — от 250 до 600 Вт. Скорость вращения – 3000—6000 об/мин. Толщина абразивного круга – до 3,2 мм.

Установив электродвигатель, соответствующий этим параметрам, можно приступать непосредственно к заточке. Лучше всего регулировать положение абразива для каждого звена, так как зачастую степень деформации режущей части различна. Помимо этого точная настройка будет способствовать увеличению срока службы цепи.

Особенности заточки пильных цепей

Пильная цепь представляет собой набор связанных между собой с помощью шарниров режущих зубьев сложной конфигурации. При обработке цепи необходимо обеспечить равномерность и одинаковость заточки всех зубьев, выдержать правильный угол режущей кромки, сохранить нужную конфигурацию зуба. Для решения этих задач существует несколько способов заточки, а также много разных инструментов и приспособлений.

Бензопила ФОТО: spila.ru

Пилу надо точить вовремя, иначе можно получить много неприятностей – снижение производительности, ухудшение качества реза, ускоренный износ механизма, даже травму.

Конфигурация зуба и угол заточки цепи бензопилы

Зуб бензопилы имеет сложную конфигурацию, которая зависит от направления движения цепи. У зуба две рабочие кромки: боковая, расположенная перпендикулярно оси перемещения звеньев, и верхняя, которая находится под определённым углом к направлению движения цепи. Каждый зуб имеет ограничитель глубины реза. Он определяет высоту снимаемой стружки. Главное усилие при резе приходится на рабочую кромку. Угол заточки зуба определяет качество работы инструмента.

Функциональные части зуба бензопилы и их вид ФОТО: proinstrumentinfo.ru

Каждая модель пилы имеет свой шаг режущих кромок, значение которого для бытовых и полупрофессиональных моделей связано с мощностью агрегата и крутящим моментом привода. Для продольного пиления шаг принимают меньше (например, 0,325 дюйма). Производительность работы при этом снизится, но требуемое усилие тоже уменьшится. При валке деревьев с большим диаметром ствола мощность двигателя не превышает 2500 Вт. Толщина режущей кромки у большинства бензопил устанавливается равной 1,3 мм.

Высота цепного профиля либо 0,625 мм, либо 0,762 мм, причём для бытовых пил применяется низкий профиль. При этом, немного возрастает вибрация пилы.

Кромка зуба для продольного распила должна быть очень острой и иметь угол в диапазоне 6º…12º, для поперечного – до 25º…30º.

В первом случае заточка должна производиться чаще, поскольку недопустимо малый угол наклона зуба способствует его быстрому выкрашиванию. Это особенно заметно у звеньев, которые изготовлены из конструкционных легированных сталей, содержащих кремний и марганец, например, 40ХГС или 35ХГСА.

Шаблоны и приспособления для заточки цепи бензопилы

Гораздо легче работать, имея большую уверенность получить правильный результат, в том случае, если мастер обеспечил себя набором вспомогательных приспособлений, в который входит шаблон. С его помощью выдерживаются правильные значения всех углов заточки зуба. Угол передней кромки записан в инструкции, обычно его значение 65º — 80º. Оценку значения заднего угла верхнего лезвия можно выполнить только по шаблону. Его величина должна быть в диапазоне от 50º до 60º.

Задний угол заточки пилы уменьшается с увеличением твёрдости древесины. Оптимальным при продольном распиле считается значением угла 10º…12º, и 25º…30º – при поперечном распиле.

Шаблон конфигурации зуба пилыФОТО: proinstrumentinfo.ru

Периодичность заточки цепей бензопилы

Решение о заточке цепей пилы принимается не по календарю, а по оценке её работы. В первую очередь, следует осмотреть опилки. Если они имеют вид мелкой пыли, то цепь требует заточки. В противном случае, можно перегреть двигатель, что приведёт к образованию задиров на цилиндре. У тупой пилы повышенная вибрация и затруднённый заход гарнитуры в каждый новый пропил, что существенно снижает производительность распиловочных работ.
