Изготовление звездочек для цепной передачи

Расчет в Excel профиля звездочки.

Расчет звездочки цепной передачи выполняется по формулам Таблицы 1 и Таблицы 2 ГОСТ 591-69. Расчет некоторых дублирующих размеров я не стал выполнять, а оставшиеся, необходимые для прорисовки профиля параметры, расположил в таблице в порядке выполнения построений.

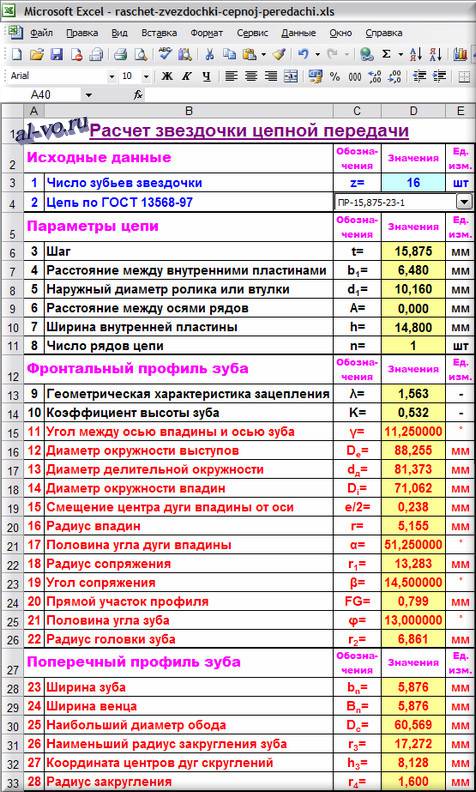

Программа в MS Excel:

Исходных данных — всего два, по ним автоматически определяются все расчетные параметры. Пользователь вводит число зубьев звездочки и выбирает из выпадающего списка цепь по ГОСТ 13568-97, все остальное происходит автоматически!

Проектировочный расчет в Excel роликовой цепной передачи, определяющий исходные данные для рассматриваемой программы, в подробном изложении найдете здесь.

Формулы:

Формулы в программе, как было замечено выше, расположены не в логической последовательности выполнения вычислений, а в порядке потребности в значениях размеров для выполнения геометрических построений.

9. λ=td1

10. K=f(λ)

при λ≤1,5  K=0,480

при 1,5<λ≤1,6  K=0,532

при 1,6<λ≤1,7  K=0,555

при 1,7<λ≤1,8  K=0,575

при λ>1,8  K=0,565

Последнее значение K явно выбивается из логической цепи чисел, но соответствует ГОСТ 591-69. Ошибка в ГОСТе? Скорее всего — да. (Никто не удосужился за почти 50 лет ее исправить…) Однако, ошибка не критическая. Во многих источниках K=0,5 вне зависимости от значения λ.

11. γ=180/z

12. De=t*(K+1/tg (γ))

13. dд=t/sin(γ)

14. Di=dд-2*r

15. e/2=0,015*t

В точных кинематических реверсивных передачах следует назначить e=0.

16. r=0,5025*d1+0,05

17. α=55-60/z

18. r1=0,8*d1+r

19. β=18-56/z

20. FG=d1*(1,24*sin(φ) — 0,8*sin(β))

21. φ=17-64/z

22. r2=d1*(1,24*cos (φ)+0,8*cos (β) -1,3025) -0,05

23. bn=f (b1)

при n=1  bn=0,93*b1-0,15

при n=2 и n=3  bn=0,90*b1-0,15

при n=4  bn=0,86*b1-0,3

24. Bn=(n-1)*A+bn

25. Dc=t*1/tg (γ) -1,3*h

26. r3=1,7*d1

27. h3=0,8*d1

28. r4=f (t)

при t≤35  r4=1,6

при t>35  r4=2,5

Алгоритм построения профиля зуба:

1. Из центра звездочки проводим вертикальную осевую линию через центр будущей впадины и наклоненную на угол γ осевую линию, которая пройдет через центр зуба.

2. Из того же центра строим три окружности – выступов, с диаметром De; делительную, с диаметром dд; и впадин, с диаметром Di.

3. Чертим осевую линию параллельную вертикальной осевой, отступив от нее на расстояние, равное половине смещения — e/2.

4. Из центра O — пересечения делительного диаметра и смещенной осевой линии — строим дугу с радиусом r и углом α.

5. На продолжении отрезка EO находим точку O1 (EO1=r1) и проводим дугу радиусом r1 на угол β.

6. Из точки F откладываем отрезок FG под углом φ  к наклонной осевой, проходящей через центр зуба.

7. На перпендикуляре к отрезку FG, проведенном из точки G, находим центр O2 (GO2=r2) и чертим из точки G дугу радиусом r2 до пересечения с диаметром окружности выступов.

Фронтальный профиль зуба построен. Осталось сделать зеркальную копию профиля вправо от вертикальной оси и размножить по всей окружности.

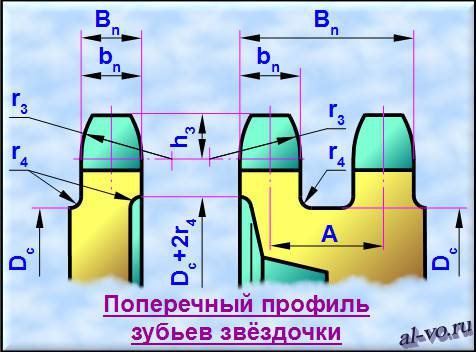

Построение поперечного профиля зубьев звездочки, думаю, не требует каких-либо дополнительных пояснений

Единственное, на что хотелось бы обратить внимание, это — выполнение диаметра обода Dc. Если его по невнимательности завысить, ролики цепи не «сядут» во впадину, и цепь будет опираться на звездочку торцами боковых пластин… (Недолго будет опираться…)

ГОСТ 2.408-68 ЕСКД. Правила выполнения рабочих чертежей звездочек приводных роликовых и втулочных цепей

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ПРАВИЛА ВЫПОЛНЕНИЯ ЧЕРТЕЖЕЙ РАЗЛИЧНЫХ ИЗДЕЛИЙ

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ПРИВОДНЫХ РОЛИКОВЫХ И ВТУЛОЧНЫХ ЦЕПЕЙ

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ПРАВИЛА ВЫПОЛНЕНИЯ РАБОЧИХ ЧЕРТЕЖЕЙ ЗВЕЗДОЧЕК ПРИВОДНЫХ РОЛИКОВЫХ И ВТУЛОЧНЫХ ЦЕПЕЙ

Unified system for design documentation. Rules for making working drawings of sprocket wheels for roller and sleeve-type chains

Дата введения 01.01.71

1. Настоящий стандарт устанавливает правила выполнения элементов зацепления на рабочих чертежах звездочек для приводных роликовых и втулочных цепей с профилем зубьев по ГОСТ 591 .

2. Рабочие чертежи звездочек приводных роликовых и втулочных цепей должны быть выполнены в соответствии с требованиями стандартов Единой системы конструкторской документации и настоящего стандарта.

3. На изображении звездочки (черт. 1 — 3 ) указывают:

ширину зуба звездочки;

ширину венца (для многорядной звездочки);

радиус закругления зуба (в осевой плоскости);

расстояние от вершины зуба до линии центров дуг закруглений (в осевой плоскости);

диаметр обода (наибольший);

радиус закругления у границы обода (при необходимости);

диаметр окружности выступов;

шероховатость поверхности профиля зубьев, торцовых поверхностей зубьев, поверхности выступов и шероховатость поверхностей закругления зубьев (в осевой плоскости).

4. На чертеже звездочки в правом верхнем углу помещают таблицу параметров. Размеры граф таблицы, а также размеры, определяющие расположение таблицы на поле чертежа, приведены на черт. 1 .

5. Таблица параметров зубчатого венца звездочки состоит из трех частей, которые отделяют друг от друга сплошными основными линиями:

первая часть — основные данные (для изготовления);

вторая часть — данные для контроля;

третья часть — справочные данные (см. черт. 1 — 3).

6. В первой части таблицы параметров приводят:

число зубьев звездочки z;

параметры сопрягаемой цепи: шаг t и диаметр ролика d3 или втулки d2;

профиль зуба по ГОСТ 591 надписью: «Со смещением» или «Без смещения» (центров дуг впадин);

группа точности по ГОСТ 591.

7. Во второй части таблицы параметров приводят:

размер диаметра окружности впадин Di и предельные отклонения (для звездочек с четным числом зубьев) или размер наибольшей хорды Lx и предельные отклонения (для звездочек с нечетным числом зубьев);

допуск на разность шагов;

допуск радиального биения окружности впадин;

допуск торцового биения зубчатого венца.

8. В третьей части таблицы параметров приводят:

диаметр делительной окружности dд;

ширину внутренней пластины цепи h;

расстояние между внутренними пластинами цепи b3;

для многорядной цепи — расстояние между рядами цепи А;

число рядов цепи.

При необходимости указывают и другие справочные данные, относящиеся к элементам зацепления.

6 — 8. (Измененная редакция, Изм. № 2).

9. Если звездочка состоит из нескольких зубчатых венцов, отличных по числу зубьев или по числу зубьев и шагу цепи, то значения параметров указывают в таблице параметров для каждого венца в отдельных графах. Каждый зубчатый венец и соответствующую графу (колонку) таблицы обозначают прописными буквами русского алфавита (см. черт. 3 ).

10. Неиспользуемые графы таблицы параметров исключают или прочеркивают.

11. Примеры выполнения элементов зацепления на рабочих чертежах звездочек приведены на черт. 1 — 3 .

Пример выполнения зубчатого венца звездочки для приводной роликовой однорядной нормальной цепи

* Размер для справок.

Пример выполнения чертежа зубчатых венцов звездочки для приводной роликовой трехрядной цепи

* Размер для справок.

Пример выполнения чертежа зубчатых венцов блока звездочек для однорядных цепей

* Размер для справок.

(Измененная редакция, Изм. № 2).

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

В.Р. Верченко, Я.Г. Старожилец, Ю.И. Степанов, В.И. Дозорцев

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 19.06.68 № 948

Изменение № 2 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8 от 12.10.95)

Зарегистрировано Техническим секретариатом МГС № 1777

За принятие изменения проголосовали:

Наименование национального органа стандартизации

Изготовление самодельных звёздочек для цепной передачи. Способ Линила.

Мы уже рассказывали о способе самостоятельного изготовления приводных звездочек. Теперь рассмотрим этот процесс с комментариями от Андрея Стеканова (Linil).

Началось с того, что в 80-е годы прошлого века изобрели овальные ведущие велозвезды. Мне хотелось такую. Никто сделать не мог. Женщина-технолог сказала — не бывает таких. Дядя слесарь-инструментальщик не стал связываться. Пришлось самому. Эта технология позволяет построить звезду просто разметив ее штангелем, обойдя накопленные погрешности.

1. Берем заготовку и ЛЕГОНЬКО, только чтобы не скользила ножка штангеля отмечаем центр:

2. Считаем угловой шаг 360:n (УШ)

3. Считаем делительный диаметр: D=S/sin(180/n), где S — шаг цепи, n — количество зубьев.

4. Рисуем делительный диаметр:

5. Теперь на делительной окружности надо выбрать три точки, более-менее равномерно распределенные. Число зубьев нашей звезды может быть не кратно 3-м, например 37). Делим через 12, 12, 13. Считаем хорду:

В нашем случае для 12, 13 и наносим точки:

Считаем хорды для 2, 3, 4, 5, 6, 7 и т.д. угловых шагов, чтобы строить таким образом:

Делительная окружность теперь выполняет лишь справочную функцию — убеждаемся, что хорды правильные и точки попадают на делительную.

Так из просчитанных дуг была составлена овальная звезда.

Далее сверлим. Начинать надо со сверла 1-2мм, потом 5мм и далее на 0.5-0.7мм больше диаметра ролика цепи.

Потом отсечь лишнее. Идеальный инструмент — циркулярная пила, где вместо пильного диска установлен круг от болгарки. Но сойдет и болгарка, и зубило с напильником.

Если посмотреть различные звезды, заострения — кто во что горазд. Мне лично нравятся зубья кассет гоночных велов. Там нет заострения, просто наружный радиус на 2-2.5мм больше делительного. Я так и делаю.

Сталь для малой звезды желательно знать. Она проходит термообработку. Для большой — лишь бы обрабатывалась. Она термообработку не проходит и не калёная переживает насколько малых.

Использовать лазерно-утюжную технологию не желательно. При распечатке на бумаге погрешность непредсказуема. Пусть у одной точки 0,1 мм. Где гарантия , что у второй тоже 0,1 и не в ту же сторону?

Я размечаю штангелем. Там на каждую точку минимум две перестановки штангеля. Уже 0,2 мм. Плюс если штангель ставится по керновке, то накопительная погрешность ещё больше. Но немного исправляет дело то, что риски должны попасть на делительную окружность.

Параметры выбора звездочек

Приведенная выше информация определяет то, что звездочка цепной передачи характеризуется довольно большим количеством различных свойств, которые должны учитываться при выборе наиболее подходящего варианта исполнения. Рекомендациями по выбору назовем следующее:

Наружный диаметр. Этот параметр определяет то, какой длины устанавливается приводная цепь и какое усилие может передаваться. Показатель наружного диаметра варьирует в достаточно большом диапазоне. Кроме этого, слишком большой диаметр не позволяет проводить установку в конкретном случае. При различных диаметрах звездочки проводится понижение или повышение количества передаваемых оборотов. Оптимальное передаточное отношение. Довольно большое распространение получило понятие передаточного отношения звездочки. Это значение определяет то, сколько зубьев ведущего элемента приходится на зубья ведомого. Для определения подобного показателя применяются специальные формулы. Диаметр внутреннего посадочного отверстия также имеет значение. Этот показатель во многом зависит от наружного диаметра, также варьирует в достаточно большом диапазоне

Снятие велосипедной кассеты

Для замены велосипедной кассеты последнего поколения Shimano’s Hyperglide с храпового механизма или втулки заднего колеса понадобится два специальных приспособления и один обычный инструмент.

  1. Цепной ключ, который важен для удерживания самой кассеты. Нужно выбрать подходящий: SR-1 для 10 звездочек, SR-2 на 11 звездочек и меньше, SR-11, HCW-16.
  2. Съемник FR серии с 12 зацепами, ведь именно столько шлицов имеет торцевая зажимная гайка, которую можно увидеть на третьем рисунке.
  3. Гаечный ключ на 21 мм, на замену подходит большой разводной ключ или тиски. Но предпочтителен трубчатый ключ с головкой на 21 мм.

Один из съемников FR-1 или FR-5G должен раскрутить зажимную гайку. Инструмент номер FR-5G имеет направляющую, которая делает работу по скручиванию гайки намного легче. Без направляющего штыря удерживать инструмент в зацеплении одной рукой тяжело, когда другой нужно схватить цепной ключ. Используя большой трещоточный ключ с набором головок, намного комфортнее удерживать любой съемник на месте.

Как узнать

Есть несколько способов узнать шаг цепи:

  1. Посмотреть значение шага на пильной шине. Производители пильной гарнитуры, обязательно указывают длину шины, ширину паза и шаг ведомой звездочки на хвостовике пильного полотна.
  2. Измерить расстояние между хвостовиками соседних зубьев или центрами трех соседних заклепок.
  3. Способ, который подходит для цепей в фирменной упаковке, это посмотреть характеристики цепи на коробке.

На фирменной упаковке цепей Штиль указана исчерпывающая информация о продукции, ознакомившись с которой можно узнать не только расстояние между соседними звеньями, но и тип зубьев, ширину звена, рекомендованный размер напильника для заточки.

Как установить кассету на велосипед

Прежде всего, следите за тем, чтобы сборка кассеты соответствовала разложенным/снятым деталям. Для облегчения этого процесса на звездочках имеются пазы разных размеров (для каждой звездочки – индивидуальный), а на втулке подходящие шлицы. Именно правильному совмещению пазов и шлицев все звездочки встанут в определенном порядке.

При установке кассеты на велосипед нужно учитывать некоторые важные моменты:

  1. Многие велосипедисты перед установкой рассматриваемой детали смазывают поверхность втулки. Однако специалисты считают это неправильным – после смазки (пока вся кассета будет собрана и установлена) на нанесенную смазку успеет попасть и пыль, и грязь, что в итоге и приводит к необходимости проведения обслуживания, ремонта или замены элементов.
  2. Опытные велосипедисты перед сборкой кассеты смазывают резьбу стопорного кольца – при последующей разборке его будет открутить гораздо легче.
  3. Все звездочки нужно надевать поочередно, но между ними не стоит забывать ставить прокладочные кольца. В некоторых моделях велосипеда можно увидеть не отдельные звездочки, а единый/неразъемный узел.
  4. Во многих велосипедах для надежной установки последней зве6здочки нужно на нее слегка нажать и только после этого можно накручивать стопорное кольцо.
  5. После того, как стопорное кольцо будет закручено, сначала нужно проверить правильность установки кассеты и только после этого можно его окончательно затянуть. Затягивается стопорное кольцо в направлении движения часовой стрелки.

Снять и установить кассету не представляет трудностей, потому что при наличии минимального набора инструментов и хотя бы начальных знаний технического плана вся работа займет немного времени, максимум 60 минут. Но даже если подобный процесс предстоит провести впервые, не стоит пасовать – опыт съема и установки кассеты обязательно пригодится еще не раз. Дело в том, что опытные велосипедисты рекомендуют проводить подобное техническое обслуживание кассеты велосипеда не реже 1 раза в год.

Звездочки под втулку

Данные звездочки фиксируются на валу посредством переходной втулки типа «тапербуш». Втулка крепится к зведочке с помощью трех винтов, фиксацию узла на валу обеспечивает шпоночное соединение. В ассортименте представлены звездочки TBS 08В-1, 10В-1 и12А-1 для приводных цепей ПР.

Цепная звездочка представляет собой металлическое колесо с зубьями, которые используются для зацепления роликов приводной цепи. Число зубьев – один из основных параметров звездочек. Кроме того, в зависимости от количества рядов зубьев различают однорядные и многорядные приводные звездочки. Подобное оборудование используется в сельскохозяйственных и промышленных машинах, в строительных механизмах, гусеничном транспорте и т.д.

Предлагаемые нами звездочки для цепей типа ПР производятся из конструкционной углеродистой стали марки 45 с твердостью до 42 HRC. Это один из наиболее распространенных материалов для ответственных деталей приводных механизмов, требующих повышенной прочности.

В «Техприводе» Вы можете купить цепные звездочки российского производства. Демократичная цена — наше главное преимущество. По вопросам приобретения продукции обращайтесь к нашим специалистам.

Классификация передач. Приводные роликовые цепи различают (рис. 77): однорядные нормальные (ПР), однорядные длиннозвенные облегченные (ПРД), однорядные усиленные (ПРУ), двух (2ПР)-, трех (ЗПР)-и четырехрядные (4ПР) и с изогнутыми пластинками (ПРИ).

Рис.77. Виды приводных цепей: а – втулочная однорядная, б – роликовая однорядная, в – роликовая двухрядная, г – роликовая с изогнутыми пластинами, д – зубчатая, е – фасонозвенная крючковая, ж – фасонозвенная штыревая.

Назначение. Цепные передачи относится к механическим передачам зацепления с гибкой связью и применяют для передачи вращательного вращения между валами расположенным на значительных расстояниях и при необходимости обеспечить постоянное передаточное отношение. Цепная передача состоит из расположенных соосно на некотором расстоянии друг от друга звездочек, и охватывающей их цепи. Вращение ведущей звездочки преобразуется во вращение ведомой благодаря сцеплению цепи с зубьями звездочек. В связи с вытягиванием цепей по меpe их износа натяжное устройство цепных передач должно регулировать натяжение цепи. Это регулирование, по аналогии с ременными передачами, осуществляют либо перемещением вала одной из звездочек, либо с помощью регулирующих звездочек или роликов.

Читать также: Проверка реле регулятора генератора ваз 2110

Преимущества. Благодаря зацеплению отсутствует скольжение тягового органа. Возможность передачи движения между валами на большие расстояния (до 8М). Меньшие габариты, чем у ременных передач, особенно по ширине. Меньшие нагрузки на опоры валов передачи. Возможность передачи вращения одной цепью нескольким валам. Больший КПД.

Недостатки. Повышенный шум и вибрации вследствие удара звеньев цепи по звездочкам, которые повышаются с увеличением ее скорости. Увеличение шага цепи в процессе эксплуатации в связи с ее износом. Необходимость устройств для натяжения цепей. Отсутствие жидкостного трения в шарнирах увеличивает их износ поэтому необходима смазка периодическая или постоянная. Скорость цепи неравномерна, особенно при малых числах зубьев звездочек, что создает дополнительные динамические нагрузки и колебания передаточного числа.

Сферы применения. Цепные передачи применяют в транспортных, сельскохозяйственных, строительно-дорожных, горных и нефтяных машинах, а также в металлорежущих станках.

По мощности передачи применяются при 100КВт, (в некоторых передачах до 3000КВТ), по окружной скорости – 15М/с, по передаточным числам 7, КПД цепных передач 0,94…0,97.

Геометрический расчет. Центры шарниров цепи при зацеплении с зубьями звездочки располагаются на делительной окружности звездочек, который определяется

, (13.1)

Где Р – Шаг цепи; – Число зубьев звездочки.

Для приводных цепей зубья звездочек определяют все размеры зубьев, а также диаметр вершин И впадин зубьев этих звездочек (рис. 78).

Минимальное межосевое расстояние Атіп Цепной передачи принимают в зависимости от передаточного числа И Передачи и условия, что угол обхвата цепью меньшей звездочки составляет не менее 120°, т. е. при И Расчет цепной передачи – 3.3 out of 5 based on 11 votes

Материалы звездочек цепных передач

Изделия подвергаются большим ударным нагрузкам, поэтому для их изготовления применяют стальные сплавы:

  • со средним содержанием углерода и с легирующими добавками, закаляемые до твердости 45-55 ед.;
  • подвергаемые цементированию на глубину 1-1,5 мм и последующему закаливанию до 55-60 ед.

Для малошумных цепных приводов применяют такие материалы, как текстолит, полиамидные и полиформальдегидные пластмассы. Они амортизируют удары звеньев роликовой цепи, снижают шумы и вибрацию и продлевает срок службы цепей. Это происходит за счет снижения динамических нагрузок на звенья. Такие детали менее прочны, чем стальные, поэтому цепные приводы с ними ограничены по передаваемой мощности. Точный расчет передачи углового положения зубчатой цепью проводится при проектировании механизмов систем управления, в том числе для летательных аппаратов.

Для цепных приводов с низкой скоростью хода (не более 2 метров в секунду) и малыми динамическими нагрузками применяют также чугун. Термообработкой твердость изделий доводят до 350-430 единиц по HB. В тяжелых условиях эксплуатации, в сельхозмашинах и дорожных механизмах, используют упрочненные чугуны с пониженным коэффициентом трения.

Для снижения динамических нагрузок, уровней шума и вибрации в высокоскоростных цепных передачах применяют также специальные покрытия- как наплавка металлов, так и напыление тефлонового слоя.

Как почистить и смазать звездочки

Трущиеся механизмы требуют периодической смазки и чистки от грязи. Это позволит улучшить качество поездок и удлинит срок эксплуатации трансмиссии. В комплект классических односкоростных моделей зачастую входит защита цепи. Рекомендуется оставить ее. Она также предохраняет от лишней грязи переднюю звезду.

Уже после нескольких покатушек по лесам, пересеченке и бездорожью горный велосипед обрастает грязью. И если на колесах и раме ее хорошо видно, то в механизмах не всегда. Поэтому чаще нужно осматривать своего двухколесного коня и вовремя принимать меры.

Чистка велосипедной кассеты: 1. Разжать ободной тормоз (снять калипер на дисковом тормозе), снять заднее колесо.

2. Осмотреть на грязь. Если все очень плохо, придется снимать и разбирать кассету. При незначительных загрязнениях можно чистить прямо на колесе.

3. Для очистки лучше используются специальные узкие щетки. Они позволяют залезть в глубокие промежутки между шестернями и найти там много интересного. Да и гораздо удобнее, чем залезать в зазоры тряпкой.

4. Очистить зубчики можно при помощи старой зубной щетки или же стереть абразив мягкой салфеткой.

5. После этого протереть поверхности керосином, дать высохнуть и нанести смазку на зубчики и ямки. Одновременно с кассетой чистить и смазывать рекомендуется и цепь. Только так будет достигнут нужный результат.

Чистка системы делается по аналогии. Здесь все проще: колесо снимать не нужно, всего несколько звезд. Правда, работать нужно аккуратно, чтобы не повредить и не расстроить переключатель.

Звездочки – важнейшие составляющие трансмиссии, без которых движение невозможно в принципе. Правильный подбор передач, периодическая очистка и своевременная замена изношенных компонентов позволят избежать неприятных сюрпризов на дороге, а , действительно, будет скоростным, а не ехать только на одной передаче.

Для того что бы сделать приводную звезду совсем не обязательно иметь ЧПУ или прочее спец оборудование.

Бывает, что не всегда удается найти и купить для велосипеда, мопеда или мотоцикла звезду с нужным количеством зубьев. Предлагаю простой и доступный способ самостоятельного изготовления нужной звезды.

Технология проста — в программе Sprocket

Скачать файл: (cкачиваний: 2073) .zip

Нужно, сделать звезду с нужным количеством зубьев под определенную цепь, программа проста и не требует особых знаний. Открываем скачанный архив с программой, в котором кроме программы есть инструкция как ней пользоваться.

Параметры цепи указанные на фото красной стрелкой можно взять с этого сайта, а для тех, кто не понял, как это сделать смотрите изготовление звезды от начала и до конца в видео.

После того как звезду распечатали, листы нужно между собой соединить по линии и приклеить на метал нужной толщины. Я делал звезду под мопедную цепь, и брал металл толщиной 5,5 мм.

Лишний металл обрезаю, чтобы не мешал.

Для того чтобы все зубья были вырезаны одинаково, я закрепляю звезду и болгарку на одной рейке, а угол под которым нужно пилить смотрю по заводской звезде с любым количеством зубьев.

Болгарка на шарнире что позволяет ее подымать и опускать. После пропила с одной стороны, звезду переворачиваю на другую сторону и тоже спиливаю лишнее.

После этого нам нужно подровнять высоту зубьев, которую я отмеряю по заводской звездочке, для этого я закрепляю болгарку.

После того как все зубья выровняли по высоте немного подравниваю их на болгарке.

На самом деле из велосипедных частей можно сделать абсолютно любую вещь. Не всегда это уместно, не всегда это практично, не всегда результат выглядит здорово, но при наличии свободного времени и материалов действительно возможно все.

Давайте рассмотрим основные категории подобных поделок:

Желание удивить;Острая необходимость;

В нашей статье мы рассмотрели различные категории, а также написали примерный состав деталей, который потребуется для воспроизведения той или иной идеи.

Какая из идей к к какой категории относится, уверены, вы догадаетесь.

Ременная передача

Данная конструкция является часто встречающейся. Её тип определяется расположением вала и направлением движения ремня. Их классифицируют следующим образом:

  • открытого типа;
  • перекрестной формы;
  • ступенчатой системы;
  • угловой.

Для повышения надёжности применяют спаренное соединение. Реализация подобных конструкций производится с помощью ремней различного сечения. Наиболее популярными являются три типа: прямоугольные, в форме трапеции, круглого сечения.

Значение передаточного отношения рассчитывается подстановкой в классическую формулу скоростей вращения ведущего и ведомого валов. Иногда в расчёте используют число оборотов каждого из валов. В качестве альтернативного варианта при расчёте этого параметра используются величины диаметров (радиусов) шкивов.

Как узнать

Есть несколько способов узнать шаг цепи:

  1. Посмотреть значение шага на пильной шине. Производители пильной гарнитуры, обязательно указывают длину шины, ширину паза и шаг ведомой звездочки на хвостовике пильного полотна.
  2. Измерить расстояние между хвостовиками соседних зубьев или центрами трех соседних заклепок.
  3. Способ, который подходит для цепей в фирменной упаковке, это посмотреть характеристики цепи на коробке.

На фирменной упаковке цепей Штиль указана исчерпывающая информация о продукции, ознакомившись с которой можно узнать не только расстояние между соседними звеньями, но и тип зубьев, ширину звена, рекомендованный размер напильника для заточки.

ПРЕДЕЛЬНЫЕ ОТКЛОНЕНИЯ

2.1. Устанавливаются две степени точности изготовления зубьев звездочек:

1-я степень точности для звездочек, работающих в цепных передачах и устройствах при скорости v = 3 – 5 м/с.

2-я степень точности для звездочек, работающих в цепных передачах и устройствах при скорости v < 3 м/с, а также для звездочек, представляющих собой сборочную единицу.

2.2. Предельные отклонения основных размеров звездочек для степеней точности 1 и 2 должны соответствовать указанным в табл. 4.

Таблица 4

Предельные отклонения основных размеров звездочек

Наименование параметров

Тип звездочки

Предельные отклонения для степеней точности, мм

1

2

Разность шагов

1, 2

δtz = 0,01 √t · z

δtz = 0,025 √t · z

3

Диаметр окружности впадин

1, 2

δDi = -0,032 √t · z

δDi = -0,080 √t · z

3

Радиальное биение окружности впадин и осевое биение зубчатого венца

1, 2, 3

δz = 0,001Di + 0,1, но не более 1,2

δz = 0,005Di, но не более 2,0

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
