Грузоподъёмные траверсы. Работаем с большим грузом.

Зачем нужен расчёт траверсы?

Вопрос, в принципе, не имеет смысла. Любые грузоподъёмные устройства нуждаются в куче дополнительных проверок, проведение которых требует особой тщательности – ведь речь идёт о подъёме тяжёлых грузов, и повреждение какого-либо элемента может привести к срыву груза и, как следствие, не только к крупным материальным расходам, но также травмам и даже угрозе жизни работников предприятия.

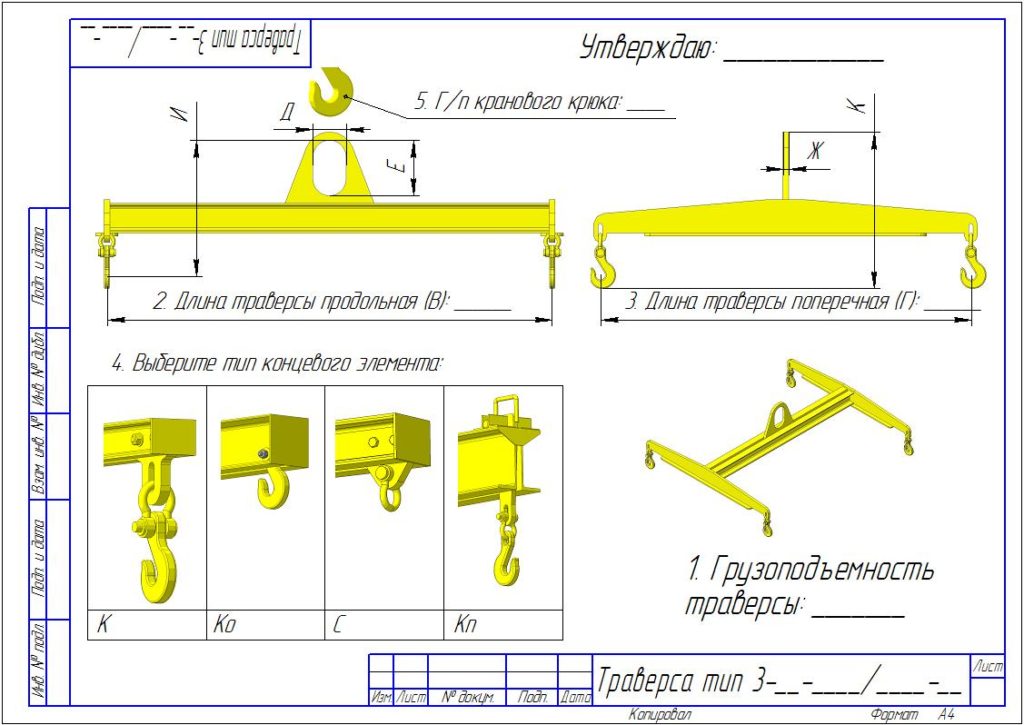

Избежать этого поможет составление технического задания, в котором будут определены предполагаемые нагрузки на траверсу, допустимая высота подъёма, количество строп и допустимый угол наклона, тип используемых захватов и креплений к тросу подъёмника и.т.д.

На основании этих факторов изготавливается оптимальная конструкция, которая в дальнейшем подвергается лабораторным испытаниям – на прочность, на устойчивость к наклонам, изгибам и рывкам строп. Не менее важны и способы крепления строп к краям траверсы, а также оказываемое ими сжимающее воздействие (хотя в большей степени это касается обматываемых грузов).

Расчетные схемы траверс

Также важно учитывать количество использующихся при подъёме лебёдок или кранов. В зависимости от этого определяется количество точек крепления траверсы к тросу и, соответственно, стабильность осуществления поддона. Как правило, несколько подъёмников используются для подъёма наиболее тяжёлых, а также хрупких грузов, либо крупногабаритного дорогостоящего оборудования, которое ни в коем случае не должно быть повреждено при подъёме

Если грузоподъёмность данных устройств отличается, используются разноплечные траверсы с предварительным проведением балансировки

Как правило, несколько подъёмников используются для подъёма наиболее тяжёлых, а также хрупких грузов, либо крупногабаритного дорогостоящего оборудования, которое ни в коем случае не должно быть повреждено при подъёме. Если грузоподъёмность данных устройств отличается, используются разноплечные траверсы с предварительным проведением балансировки.

Особенности профессии

Для работы с грузоподъемными механизмами недостаточно пройти курс обучения и получить допуск медкомиссии. Работа с кранами предполагает наличие: • физической силы для работы со стропами, траверсами, захватами, которые могут весить не один десяток килограмм; • глазомера для определения скорости движения груза при его перемещении; • координации для строповки на высоте грузов нестандартной конфигурации и приведения их к нужному положению для укладки; • скоростью реакции для принятия решений при работе с грузоподъемными механизмами, в случае возникновения нестандартных ситуаций; • внимательность, поскольку за секундной утратой внимания может последовать аварийная ситуация; • ответственности – свойства, присущего человеку, работающему с кранами, осознающему зависимость от него безопасности, здоровья и жизни других людей, а также сохранность груза и грузоподъемного механизма. Наличие этих свойств, гарантирует производительную и безопасную работу с грузоподъемными механизмами.

Что такое траверсы?

Стропы и траверсы, как правило, используются вместе – это значительно облегчает подъём любых грузов, в том числе со смещённым центром тяжести. Сама траверса представляет из себя балочную, трубную или рамную конструкцию, располагающуюся на тросе между подъёмником и грузом и предназначена для равномерного распределения веса груза при его подъёме, обеспечивая при этом минимальный угол строповых ветвей.

Базовых размеров для траверс не так много – в основном, они изготавливаются на заказ в соответствии с техническим заданием, в котором указываются требования к грузоподъёмности, количеству точек строповки, надёжности, типу конструкции и.т.д. Выделяют три основных типа траверс – грузоподъёмные, монтажные и магнитные:

  • грузоподъёмные траверсы используются для подъёма тяжёлых строительных конструкций из дерева, стали, железобетона и.т.д., вследствие чего к их прочности и устойчивости предъявляются особые требования. Каждая грузоподъёмная траверса оснащается специальной тормозной конструкцией, состоящей из захватов, распорки и непосредственно строп. Поднимаемый предмет закрепляют при помощи захватов и специальных штырей, которые убираются уже после осуществления подъёма или монтажа. Сама траверса крепится к тросу лебёдки или крана при помощи специальных скоб или крюков;
  • монтажные траверсы используются вместе с подъёмными кранами для подъёма различных грузов малой и средней тяжести, поэтому обладают более лёгкой конструкцией. Могут выпускаться в нескольких видах исполнения – линейном, линейном трубном, Т- и Н-образном или рамном. Количество точек строповки может разниться от одной до шести;
  • магнитные траверсы значительно отличаются от предыдущих моделей как конструкцией, так и принципом работы. Для подъёма грузов в данном случае используется в основном магнитное поле, которое создаётся четырьмя блоками, расположенными по площади траверсы. Длина конструкции может регулироваться и увеличиваться (до 12 метров!), блоки – меняться местами в особенности от специфики груза. Часто для обеспечения данных функций в траверсе используется гидравлический двигатель с двумя рабочими цилиндрами.

Подытожив вышесказанное, следует отметить, что использование данных видов оборудования не обязательно при проведении грузоподъёмных работ – однако важно помнить, что на первом месте всегда должно стоять качество и надёжность работы, а также ответственный подход к поставленной задаче. Таковым, по большей части, является грамотное распределение ресурсов и подбор соответствующих инструментов

Только так можно не только избежать материального и физического ущерба, но и заслужить доверие клиентов, а значит – прибыль, которая в дальнейшем сможет во много раз покрыть все изначальные расходы

Таковым, по большей части, является грамотное распределение ресурсов и подбор соответствующих инструментов. Только так можно не только избежать материального и физического ущерба, но и заслужить доверие клиентов, а значит – прибыль, которая в дальнейшем сможет во много раз покрыть все изначальные расходы.

Обвязка груза

Обвязка груза предусматривает его захват и перемещение без использования закладных элементов. Существует два основных (типовых) способа обвязки:

– свободная укладка – “на удавку”

Первый способ является более щадящим к грузу и такелажу, так как он просто укладывается между стропами. Его можно применять только в том случае, если гарантировано у стропов нет возможности сдвинуться вдоль груза. Для предотвращения скольжения (перемещения вдоль груза) стропов могут применяться распорки. При обвязке груза “на удавку” он зажимается стропом под своим весом. Захват груза при правильном выполнении надежный, но есть вероятность повреждения груза и больше изнашиваются стропы. При обвязке длинномерных грузов (трубы, листы, лесоматериалы) нужно учесть, что угол между стропами не должен быть более 90 градусов. При захвате груза с острыми ребрами под углы ставятся специальные или из подручных материалов проставки, так как есть вероятность разрушения стропа и падения груза. Можно использовать кусок доски или бруса, резину достаточной толщины и т.п.

Типы захватных приспособлений

На сегодняшний день предусматриваются различные схемы строповки с применением траверс, захватов и строп нескольких типов. Траверсой называется простое на первый взгляд приспособление в балочном, трубном или рамном исполнении, представляющее из себя своеобразный предохранитель, располагающийся между подъёмником и поднимаемым грузом; причём, «предохраняет» он и то, и другое.

Строповка с применением траверс

Грузозахватные приспособления на краях траверсы (в зависимости от конструкции их количество разнится от одного до шести) позволяют максимально равномерно распределить вес груза и обеспечить равномерный подъём без рывков и наклонов. Соответственно, значительно снижается риск какого-либо повреждения груза и обрыва рабочего троса.

Захваты используются в тех случаях, когда груз не имеет монтажных петель и отсутствует возможность их адекватной замены. В зависимости от привода различают механические, электрические и пневматические захваты в следующих вариантах исполнения:

Полезная информация
1штыревые – для подъёма элементов строительных коммуникаций, колонн и ферм
2фрикционные – для высокотоннажных грузов цилиндрической формы
3рамочные – разновидность фрикционного захвата для подъёма на малую высоту
4клещевые – для подъёма длинномерных грузов, отличающихся малой шириной (рельсы, трубы, балки и.т.д.)
5вилочные – для монтажа лестниц и плиточных конструкций
6вакуумные – для подъёма крупногабаритных плиточных конструкций с гладкой поверхностью. При этом используется принцип разрежения воздуха между захватом и грузом, обеспечивающий необходимую силу притяжения

Виды

На сегодняшний день существуют следующие типы конструкций:

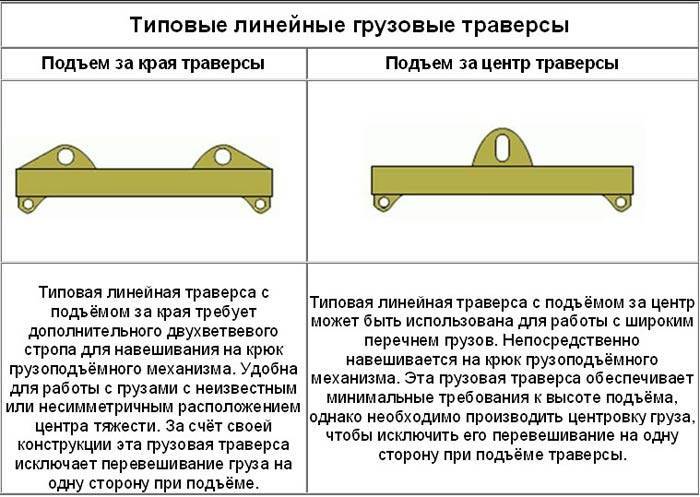

  1. Линейные. Типовые конструкции для транспортировки длинномерных предметов. Применяются, если необходимо погрузить или разгрузить трубы, слябы, арматуру, стальные заготовки, рельсы, листы металла, брёвна и другие пиломатериалы. Используются также для погрузки/разгрузки автомобилей и контейнеров. Способ строповки линейной траверсы определяет вид грузозахватных механизмов, размещённых по краям и в центральной части. Траверса первого типа монтируется на крюк крана. Широко используется на предприятиях, в портах и так далее. При использовании такого механизма необходимо выполнять выравнивание груза, чтобы не произошло перевешивание в какую-либо сторону. Траверсы второго типа удобны в работе с грузами со смещённым центром тяжести. За счёт своей конструкции они не допускают перевешивания груза с одной части на другую.
  2. Трубные. Относятся к линейным механизмам. Трубная траверса представляет собой балку, закреплённую в горизонтальном положении. На торцах расположены передвижные обоймы из стали, предназначенные для монтажа строп. Производятся цельными и разборными. Главное преимущество элементов трубного типа – возможность изменения длины. При этом грузоподъёмность оборудования остаётся неизменной. Трубные траверсы широко используются на предприятиях, где необходима транспортировка продукции разной длины.
  3. Для контейнеров. Устройство, оснащённое автоматическими захватами, позволяет минимизировать труд стропальщика. Крепление контейнера осуществляется за верхние фитинги.
  4. Т-образные. Такие траверсы имеют три точки крепления, они используются для переноса грузов, у которых центр тяжести смещён. Применяют их преимущественно при необходимости транспортировать токарные и фрезерные станки, строительные материалы и так далее. В устройстве используется переставное звено. Его применяют для точного определения центра тяжести груза и предотвращения перекоса самой траверсы. Максимальная грузоподъёмность конструкции может достигать 32 тонн.
  5. Спредер 4-точечный. Основным предназначением является перемещение крупногабаритных предметов. Имеет четырёхточечное крепление для предотвращения смещения центра тяжести. Оснащается стальными или гибкими стропами, например, канатными, цепными, текстильными.
  6. Спредер одноточечный. Основное отличие от предыдущего устройства – строповка самой конструкции выполняется за элементы траверсы, расположенные по центру.
  7. Н-образная. Предназначена для перемещения крупногабаритных грузов с креплением на четыре точки. Возможно использование в ограниченных пространствах. Используется для транспортировки контейнеров, проката, строительных конструкций. В целях обеспечения удобства и безопасности, траверсы такого типа оснащены гибкими стропами и различными видами грузозахватных механизмов.
  8. Спредер (трубный.) Конструкция такого типа позволяет подобрать габариты в зависимости от размеров груза, добавив или сняв отдельные элементы. При этом грузоподъёмность траверсы не меняется. Пользуется спросом на предприятиях, производящих продукцию разных размеров (преимущественно, промышленные, машиностроительные и т. п.).
  9. Линейная траверса с растяжками. Оснащена дополнительными элементами с целью увеличения жёсткости и грузоподъёмности оборудования.

При правильном выборе траверсы можно существенно увеличить оперативность погрузочно-разгрузочных работ, снизить вероятность получения травм персоналом на производстве, выполнить большее число операций.

Предлагаем ознакомиться со статьями:

  • Особенности технического обслуживания кранов
  • Шинопровод: особенности конструкции и монтажа
  • Козловой кран: особенности и область применения

Плоскостные и пространственные грузоподъёмные траверсы

Ввиду сниженной жёсткости таких устройств их длина не должна превышать 3,5…4 м. Линейные траверсы в виде балок состоят из четырёх частей – собственно балки (в пазах которой перемещаются грузовые кольца строп), двух консольно расположенных связей, опорной стойки и подвески. Количество строп может варьироваться от двух до четырёх (последний вариант используется в том случае, если траверса – балансирная). Иногда на консолях таких траверс предусматривают гнёзда под установку дополнительных секций, но это рекомендуется лишь при подъёме габаритных грузов малого веса, и лишь внутри помещений. Безопаснее в таких случаях применять не составные, а цельные траверсы.

Линейные грузоподъёмные траверсы трубного типа конструктивно проще. Они представляют собой горизонтальную балку, к противоположным концам которой монтируются две стальные передвижные обоймы под стропы. Противоположный конец стропа прикрепляется к проушине, приваренной к верхней плоскости трубчатой балки.

Грузоподъёмность плоских траверс ограничивается 4…6 т, однако выпускаются и особые конструкции таких приспособлений, позволяющие увеличить допускаемую нагрузку до 8…12 т. Обоймы траверс в этом случае – треугольные, причём в каждой точке треугольника имеются захваты, которые позволяют разнести по ширине точки прикрепления строп.

Надёжность линейных траверс зависит от способа захвата груза. Применяются следующие типы захватов:

Пальцевые, предназначенные для перемещения длинномерных грузов, круглых в плане. Вильчатые, которыми удобно перемещать пакетированные грузы с хотя бы одной гладкой плоскостью. Грейферные, при помощи которых возможно перемещение высоких длинномерных конструкций, с последующим механическим расцеплением. Рычажно-эксцентриковые, которые фиксируют транспортируемый груз с помощью возникающих сил трения. Их можно изменять в зависимости от веса груза.

Маркировка плоских траверс – 2СКТ, 2СКТ (тип В), 3СКТ. В траверсах 2СКТ подъём выполняется за центральную часть, в 2СКТ (тип В) – за две противоположные точки, траверсы типа 3СКТ (только трубного исполнения) снабжаются регулируемыми по размерам обоймами.

Пространственные траверсы обычно маркируются 4СКТ, 5СКТ, 6СКТ, 7СКТ или 8СКТ. Маркировка 4СКТ соответствует траверсам т-образного типа, которые поднимают груз за три точки. Траверсы типа 5СКТ имеют н-образное исполнение, которое позволяет захватывать груз за четыре и более точек опоры. Исполнения 6СКТ и 7СКТ различаются лишь допускаемыми нагрузками на элементы траверс: для 7СКТ такие нагрузки могут быть выше, поскольку средняя часть приспособления дополнительно усиливается стальной растяжкой. Такие траверсы иногда называют траверсами – спредерами.

Пространственные траверсы имеют рамный тип, а потому считаются наиболее надёжными. Их преимуществом является также разнообразие креплений и захватов.

Траверсы 8СКТ изготавливаются разборными. При соединении нескольких элементов в сборе такие приспособления могут поднимать груз весом до 16 т, и размерами более 10 м. Всё зависит от возможностей крана и условий, в которых он действует.

https://youtube.com/watch?v=gYtbZhjohrQ%3F

Классификация траверс и варианты их исполнения

Классификация грузоподъёмных траверс может быть выполнена в соответствии с положениями РД 36-62-00, в котором устанавливаются требования по материалам, из которых должны производиться траверсы, а также по технологии их производства. Поскольку область применения грузоподъёмных траверс весьма разнообразна, то большинство производителей разрабатывает конструкции данных устройств под конкретные требования заказчика.

Специального ГОСТа на все виды траверс нет, но, согласно отраслевым ТУ, для всех конструкций должны оговариваться условия их эксплуатации при внешних температурах окружающего воздуха, а также порядок безопасного обслуживания и сроки осмотра.

Безопасность работ с использованием грузоподъёмных траверс обеспечивается совокупным действием следующих факторов:

  1. Снижением (а то и полным снятием) растягивающих усилий, действующих на груз – эти усилия воспринимаются траверсой.
  2. Уменьшением угла между стропами, что уменьшает вероятность их разрушения.
  3. Удобств манипулирования краном при сложных траекториях перемещения груза, что особенно касается грузов с пониженной жёсткостью – автомобилей, бетонных конструкций и пр.
  4. Уменьшением вероятности опрокидывания груза при больших ветровых нагрузках.

Виды траверс определяются:

  • Количеством точек зацепления строп. По этому параметру различают пространственные и плоские конструкции. Первый вариант применяется при транспортировке таких грузов как пачки листового металла или стеновые бетонные панели, где требуемое количество строп обычно не более двух. Грузоподъёмные траверсы пространственного типа предназначены для перемещения полногабаритного оборудования и машин, где необходимое число строп не должно быть менее четырёх;
  • Способом присоединения к крановому крюку. Это могут быть проушины, кронштейны или косынки. К качеству такого соединения предъявляются особые требования: оно может быть сварным или сборным, но в любом случае периодически подвергается проверке с целью выявления возможных трещин, очагов коррозии или люфтов в соединении;

Требуемой жёсткостью. Плоскостные траверсы производятся в виде ферм или балок. Для их изготовления применяется профильный прокат – трубы, швеллеры или уголки

Преимущество таких приспособлений – малая парусность, что особенно важно при работе на открытых площадках. Объёмные в плане траверсы изготавливают их квадратных или прямоугольных труб, что объясняется относительно малым весом конструкции при значительном моменте сопротивления сечения; Способом фиксирования строп в самой траверсе

В частности, для возможности поворота груза в процессе его перемещения изготавливают поворотные, балансирные траверсы, которые обеспечивают поворот огибающих роликов в пространстве строповыми канатами

Это облегчает манипулирование грузом. Балансирные траверсы используются также при совместном подъёме груза двумя кранами, ими можно поднимать грузы, точки зацепления которых по вертикали неодинаковы. При отсутствии таких требований грузоподъёмные траверсы выпускают в неповоротном варианте

В частности, для возможности поворота груза в процессе его перемещения изготавливают поворотные, балансирные траверсы, которые обеспечивают поворот огибающих роликов в пространстве строповыми канатами. Это облегчает манипулирование грузом. Балансирные траверсы используются также при совместном подъёме груза двумя кранами, ими можно поднимать грузы, точки зацепления которых по вертикали неодинаковы. При отсутствии таких требований грузоподъёмные траверсы выпускают в неповоротном варианте.

Траверсы на сжатие без промежуточной оснастки

Второй тип распорок когда стропы не оканчиваются на траверсе, а проходят по её торцевым огибателям сразу к нагрузке. Поскольку угол стропов над распоркой создает выталкивающе усилие на траверсе, необходимы вспомогательные стропы которые фиксируют положение такой траверсы.

Этот тип распорок имеет свои преимущества и недостатки. Преимущество в том, что для основных строп не требуются чекеля на торцевых узлах балки, только пара небольших проушин для вспомогательных строп. Кроме того, требуются только два основных стропа, а не четыре как в выше приведенных случаях. Недостатком является то, что такие распорки всегда подвергаются некоторой степени изгиба из-за расположения проушин для вспомогательных строп. Чем ближе они к торцам траверсы, тем меньше изгибающий момент в стержне распорки, тем выше напряжение во вспомогательных стропах. Небольшой изгиб также вводится двумя главными стропами, поскольку углы подхода (от крюка крана до распорки) и углы вылета (от распорки до нагрузки) не совпадают. Сила сжатия, вероятно, будет идти слегка выше нейтральной оси. Это делает этот тип распорных траверс менее подходящим для вставных или скользящих креплений торцов. Фланцевые узлы для вставок подходят лучше всего, поскольку болты воспринимают эксцентриситет от сил сжатия.

И последнее, но не менее важное: анализ этих типов распорок сложнее, чем с ранее описанными распорными траверсами. Сила в распорке вызванная углом 60 градусов, теперь воспринимается вспомогательными стропами. На рисунке 6 показан подъем блока HRSG массой 200 тонн

Две основные стропы каждый принимают 100 тонн, это натяжение стропов равнозначно под и над треверсой, так как это непрерывная стропа. Без учитёта местное трения на торцах траверсы. Угол между основным стропом и горизонталью составляет 75 градусов

На рисунке 6 показан подъем блока HRSG массой 200 тонн. Две основные стропы каждый принимают 100 тонн, это натяжение стропов равнозначно под и над треверсой, так как это непрерывная стропа. Без учитёта местное трения на торцах траверсы. Угол между основным стропом и горизонталью составляет 75 градусов

Сила в распорке вызванная углом 60 градусов, теперь воспринимается вспомогательными стропами. На рисунке 6 показан подъем блока HRSG массой 200 тонн. Две основные стропы каждый принимают 100 тонн, это натяжение стропов равнозначно под и над треверсой, так как это непрерывная стропа. Без учитёта местное трения на торцах траверсы. Угол между основным стропом и горизонталью составляет 75 градусов.

Если верхние и нижние стропы прекратятся в чекеле, верхнее натяжение стропа будет составлять 100 т / sin 75 = 103,5 т. Это не так, поскольку это непрерывная стропа, но когда мы рисуем силовую диаграмму, мы оставляем 3,5 тонны, что нужно учитывать. Эти 3,5 тонны воспринимаются вспомогательными стропами, чтобы противостоять силам в распорке от основных строп. Вспомогательные стропы должны быть ближе к торцам траверсы, чтобы воспринимать эти 3,5 тонны. На рисунке 6 вы можете видеть, что вспомогательные стропы фиксируются на расстоянии от торцов. Угол вспомогательных стропов с горизонталью составляет 85 градусов. Таким образом, напряжение в вспомогательных стропах будет:

Разница небольшая из-за больших верхних углов; если бы верхние углы были меньше, разница в растяжении в вспомогательных стропах была бы значительной в зависимости от места окончания.

SOURCE: KHL

Снятие строп с груза

Когда груз перемещен, его освобождают от строп. К этой процедуре приступают тогда, когда оборудование стоит на прочной основе и не может самостоятельно сдвинуться или опрокинуться. Перед этим ослабляют натяжение тросов; на каждом крюке размыкают предохранительные устройства, вынимают крюки из проушин, с острых граней снимают защитные прокладки.

После подъема строп становится возможной перевозка станков и другие действия: установка, подключение, испытания. Для того, чтобы длинномерные круглые предметы не раскатывались, применяют ограничители и страховочную обвязку. Для подъема бетонных изделий на высоту используют захватные приспособления с дистанционным управлением. Захваты снимают после завершения монтажа.

Категорически запрещается:

  • использовать неисправное, непроверенное такелажное оборудование;
  • применять стропы, не соответствующие весу и характеристикам груза;
  • стоять под грузом, под работающими частями подъемных механизмов, в зоне их движения и на пути перемещения оборудования;
  • вставлять крюк в проушину не полностью, с усилием, поправлять ударами молотка, монтировки;
  • не поправлять стропы и крюки «на ходу», когда движение уже началось;
  • работать без средств индивидуальной защиты: каски, перчаток, спецобуви.

Захваты грузоподъемные

ВНИМАНИЕ: полный ассортимент захватов, предлагаемых нами, можно посмотреть в специальном КЛАССИФИКАТОРЕ ЗАХВАТОВ, который находится на странице “Прайс-листы”. Классификатор захватов содержит максимально полные описания каждого захвата, а также его цену.Наша Фирма предлагает весь ассортимент строп – канатных, текстильных, цепных – по длине ветвей и грузоподъёмности

    Изготовление строп происходит по Вашему заказу, в кратчайшие сроки и с высоким качеством.     Стропы, изготовление которых начинается немедленно после оплаты заказа, проходят необходимые испытания.     Каждая изготовленная стропа снабжается биркой установленного образца и паспортом стропа.     Захваты и траверсы изготавливаются в кратчайшие сроки и по хорошим ценам.     С ассортиментом и техническими характеристиками Вы можете ознакомиться на странице сайта:”Прайс-листы”.

    С удовольствием проконсультируем Вас и по телефону

Расчёт траверс на сжатие

Помимо стандартных конструкций, работающих на изгиб, существуют ещё и траверсы, работающие на сжатие. Различают два вида подобных конструкций – линейные и трёхлучевые, форма которых определяется в зависимости от предполагаемого типа нагрузок и необходимой высоты подъёма.

При изготовлении используются балки с различными видами поперечных сечений, составляемыми из двух швеллеров, двутавров и труб, укреплённых металлическими уголками.

Пример расчета траверсы н-образной

При расчёте данных конструкций в первую очередь определяют расчёт натяжения в каждой тяге, соединяющей траверсу с подъёмного механизма, равный частному массы перемещаемого груза (Q) на двойной косинус угла наклона троса:

N = Q/2cosα

В зависимости от данного параметра дополнительно высчитывают материал и толщину троса. Далее определяется общее сжимающее усилие, создаваемое стержнем траверсы, равный половине произведения массы груза на коэффициент динамического воздействия и тангенс угла наклона троса:

N = (Q*kд*tgα)/2

Таким образом, тщательно проведённый расчёт траверсы позволяет не только выбрать наиболее оптимальную для производственных нужд модель, но и обеспечить надёжность, безопасность и бесперебойность подъёмных и транспортировочных процессов на многие годы.

Что запрещается стропальщику при обвязке и зацепке грузов?

Стропальщику запрещается:

  • производить обвязку и зацепку груза способами, не указанными на схемах строповки;
  • пользоваться повреждёнными или немаркированными съёмными грузозахватными приспособлениями и тарой, соединять звенья разорванных цепей болтами или проволокой, связывать канаты;
  • применять для обвязки и зацепки грузов не предусмотренные схемами строповки приспособления (ломы, штыри, проволоку и др.);
  • забивать крюки стропов в монтажные петли грузов;
  • использовать при обвязке крупных стеновых блоков приставные лестницы; в этих случаях необходимо применять переносные площадки;
  • подвешивать груз на один рог двурогого крюка;
  • использовать грейфер для подъёма грузов, подвешенных при помощи стропов за челюсти грейфера, а также для выполнения других работ, для которых грейфер не предназначен.

Как изготавливают траверсы?

Изготовление траверс не отличается большой сложности и определяется типом конструкции будущего изделия. Всего этих типов два:

  • балочный;
  • трубный.

При производстве первых используются элементы из металлопрофиля и конструкционной стали – металлические уголки, швеллеры, обрезки металлических балок и двутавров. Сборка производится на специальных станках, на которых два элемента будущего изделия укладывают рядом друг с другом и сваривают в соответствии с нормами регулирующих документов. Аналогичным образом производится соединение крепёжных элементов – скоб, проушин, пальцев – и строповочных петель.

Перед проведением сварки все элементы должны быть обработаны в соответствии с выбранным климатическим исполнением конструкции. По завершению сборки на корпус траверсы наносятся соответствующие отметки, в которых указывается серия изделия, дата изготовления, марка фирмы-изготовителя, при необходимости – некоторые технологические параметры материалов и самой траверсы.

Для трубной траверсы изготовление сопряжено со значительно меньшими сложностями. Сперва обрезается необходимый участок трубы, загибаются и запаиваются его концы; также в них может просверливаться отверстие и вкручиваться болты для большей надёжности и герметичности. Далее поверхность трубы очищается и обрабатывается, после чего к ней приваривают крепёжные элементы и приспособления для крепления строп; после чего траверса окрашивается и получает необходимую маркировку.

Важно упомянуть, что перед поступлением в продажу все грузоподъёмные конструкции в обязательном порядке проходят лабораторные испытания на прочность и изгиб. В случае возникновения каких-либо повреждений или иных несоответствий с утверждёнными нормами технологической безопасности, изделие бракуется. К слову, нагрузки, которым подвергают изделие в стенах лабораторий, превышают номинальные примерно на 15-20%

К слову, нагрузки, которым подвергают изделие в стенах лабораторий, превышают номинальные примерно на 15-20%.

Любая строительная фирма изготовит Вам траверсу, но каким окажется её качество? С уверенностью можно говорить об использовании только тех моделей, которые прошли технологические испытания на прочность, о чём имеется соответствующая отметка в техническом паспорте и сертификате соответствия.

Прочие виды траверс

Все вышеописанные конструкции грузоподъёмных траверс относятся к механическим. Работа магнитных траверс основана на применении магнитных или электромагнитных захватов. Магнитные траверсы также могут быть линейными и пространственными. Особенно эффективно использование магнитных траверс для перемещения ферромагнитных предметов – стальных листов, сборных металлоконструкций, квадратных/прямоугольных труб.

Принципиальным отличием такого типа траверс от рассмотренных выше является обязательное присутствие узла демпфирования, который снижает динамические и инерционные нагрузки в момент подъёма груза. Их наличие может приводить к внезапному уменьшению подъёмной силы магнита. При эксплуатации в условиях действующих производств, когда электроснабжение постоянно, применяют траверсы с электромагнитами, в остальных случаях безопаснее постоянные магниты.

Магнитные траверсы, в зависимости от характера переносимого груза комплектуются магнитами круглого или прямоугольного сечения. Безопасность их эксплуатации увеличивается, если конструкцией предусмотрен блок бесперебойного питания, а также разделительный трансформатор.

При перемещении лёгкого длинномера иногда используют траверсы с вакуумным захватом. Они производятся плоского типа, и оснащаются двумя консольно размещёнными захватами.

Выбор подходящего типоразмера траверсы производят по весу и габаритам груза, технической характеристике крана, а также от его условий эксплуатации.

Метчикодержатель. Как выбрать самый удобный?

Станина для болгарки. Превращаем инструмент в станок.

Грузозахватные механизмы

Грузозахватные механизмы облегчают ручной труд грузчиков и более безопасны, погрузка происходит быстрее. Они выгодны при перемещениях большого количества однотипных предметов. Устройства поворачивают и фиксируют груз в определенном положении перед подъемом. Крюки, многоветвистые стропы, рамы, такелажные точки — примеры грузозахватных механизмов. Навешиваются на крюк подъемного крана.

Существует несколько разновидностей грузозахватных приспособлений:

  • эксцентриковые, представляющие собой диски со смещенным центром поворота. Выпускаются ручные и самозатягивающиеся захваты. Лучше всего подходят для погрузки плоских товаров с большой площадью (стальные листы, древесностружечные плиты);
  • клещевые, с зажимами — это рычажные системы, в которых захват груза осуществляется подвижными выступающими стержнями или пластинами; ими удобно грузить трубы, древесину (кругляк), бетонные и железные балки;
  • вилочные — для подъема и транспортировки груза на специальных площадках — поддонах и паллетах;
  • винтовые — фиксация осуществляется винтами;
  • магнитные, на постоянном или переменном токе; идеальны для перемещения металлолома, крепежа, мелких предметов из железа и стали.

Соблюдение правил строповки обеспечивает безопасность работ, связанных с перемещением грузов.
