Зажим для стального троса. Выбираем лучший

Обжимные рукава

Обжимные гильзы для стальных кабельных сборок, являются одной из часто выполняемых функций оснастки, для более легких условий эксплуатации.

Часто встает вопрос, что лучше, обжимные окончания или зажимы для проволочной веревки ?

Зажимы стального троса и обжимные рукава

Обжимные рукава, сильнее и эффективнее. Не требуют технического обслуживания в будущем, или повторной затяжки гаек. Оно имеет обтекаемую форму, чем зажимы для металлических канатов.

Под обжимкой, понимается, процесс использования инструмента, или машины для приложения усилия к втулке или обойме. В результате этого процесса, муфта уплотняется на части кабеля и вокруг нее.

Обжим рукава

Алюминиевая обжимная арматура

Чаще всего, зажим алюминиевый для троса, применяется с оцинкованным стальным тросом, для формирования кабельных сборок.

Алюминиевая гильза, надетая на оцинкованный кабель

Алюминий мягкий. При сжатии, с помощью обжимного инструмента, он будет вдавливаться в углубления каната, фиксируя алюминиевую втулку на месте.

Алюминиевая гильза в кабеле

Установка

Пропустив стальной канат, через рукав.

Пропускаете трос через рукав

Перед обжимкой убедитесь, что «обрезанный конец» стального каната, торчит на длину не менее 2 диаметров кабеля. Это обеспечивает полный контакт с тросом, когда муфта расширяется во время обжима.

Два диаметра кабеля

Поместите гильзу в губки инструмента.

Рукав правильно в инструментеРукав неправильно в инструменте

Обратите внимание на правильную ориентацию полости инструмента для обжима с алюминиевой втулкой. Рукав всегда должен быть выровнен по вертикали, а не горизонтально. Рукав всегда должен быть выровнен по вертикали, а не горизонтально

Рукав всегда должен быть выровнен по вертикали, а не горизонтально.

Держа гильзу в правильном положении, сделайте свой первый обжим, сжимая рукоятки обжимного инструмента вместе до полного закрытия губок.

Ковка

Обжим в рукаве

Для каждого размера рукава существует предписанное количество обжимов, которые необходимо выполнить.

Оставьте небольшое пространство между каждым обжимом. Ваша законченная сборка должна выглядеть так, как показано на рисунке.

Расстояние между обжимамиДля рукавов размером 1/16 и 3/32 дюйма, потребуется 2 обжимаДля рукавов размером 1/8 и 5 / 32 дюйма, потребуется 3 обжимаДля рукавов размером 3/16 и 1/4 дюйма, потребуется 4 обжимаДля рукавов размером 5/16 и 3/8 дюйма, потребуется 5 обжимов

Манометр

Чтобы убедиться, что обжимы выполнены правильно, используйте калибратор.

Манометр

Используя, соответствующую измерительную полость, наденьте датчик на гильзу.

Если манометр свободно поворачивается вокруг зоны обжима, то все сделано правильно.

Манометр свободно поворачивается вокруг зоны обжима

Канат стальной с полимерным покрытием

Рекомендуется обрезать винил достаточно далеко, чтобы убедиться, что муфта соприкасается с кабелем напрямую.

Кабель с виниловым покрытием

Используя тот же метод обжимки, можно выполнить соединение колен, чтобы соединить два куска кабеля.

Соединение колен

Не забудьте оставить небольшую область между рукавами.

Небольшая область между рукавами

Выдвиньте конец металлического троса за внешний край муфты как минимум на 2 диаметра кабеля.

Конец кабеля

Цинковые медные рукава

Цинковые, медные и стеклянные гильзы, рекомендуется использовать, для стальных канатов из нержавеющей стали.

Цинковые и медные рукава

DIN-классификация зажимов

  • Стандартные зажимы маркируются DIN 741. Такого рода изделия не рекомендуется использовать для подъема грузов. Изготавливаются зажимные механизмы из стали и нержавейки. В продаже встречаются изделия и с цинковым покрытием.
  • Усиленные крепежи DIN 1142 с гайками для надежной фиксации обладают внушительным запасом прочности даже при колебании температурного режима. Такого рода крепежи используются в строительстве при работе с грузоподъемными механизмами. Крепеж производят из оцинкованной стали.
  • DIN 3093 представлены алюминиевыми втулками, соединяющими канаты для их удлинения.

Провода для проводки.

Для наружной проводки, как и для внутренней, можно использовать провода ВВГ, NYM, ШПВВП, ПВС, кроме того, для наружной проводки используются провода с текстильной оплеткой – ретро-кабели. Если провод будет располагаться на улице, провод должен быть многожильным, а его поперечное сечение должно быть больше 2,5 мм². Кабели ВВГ и NYM являются жесткими, а ШПВВП и ПВС – мягкими, это учитывается при проводке.

Разные провода имеют оплетку разного цвета, это облегчает их выбор при покупке. Провода с медными жилами лучше алюминиевых. Они лучше проводят электрический ток, дольше служат, кроме того, они менее активны химически, однако они имеют недостаток – на воздухе очень быстро окисляются.

Виды и маркировка

При выборе троса учитывается масса факторов:

  • Устройство;
  • Длина;
  • Диаметр;
  • Гибкость;
  • Предельная нагрузка, которую способно выдержать изделие.

Тот или иной тип конструкции определяется в зависимости количества свиваний. Например, стальной трос одинарного свивания состоит из сердечника с накрученной на него по спирали проволокой. Отдельные пряди данных элементов часто служат для изготовления более сложных изделий — тросов двойного свивания. Конструкция таких изделий в себя включает сердечник, на который в определенной последовательности накручиваются пряди

Пряди используются для изготовления однослойных и многослойных изделий, способных выдерживать серьезные нагрузки, что нередко очень важно

Наиболее сложное устройство имеют тросы тройного свивания, изготавливающиеся из стренги. По сути, стренга — это стальной трос двойного свивания, специально изготовленный для формирования из него в дальнейшем более сложных изделий.

Для производства сложных по конструкции тросов могут использоваться выполненные различными способами пряди. Для маркировки и определения типа прядей используется обозначение ЛК — линейное касание. Простейшие по устройству пряди (ЛК-0) характеризуются одинаковым шагом свивания во всех слоях и повторяющимся узором.

Для формирования слоев пряди используется проволока разного диаметра, обозначается она в таких случаях — ЛК-Р. Есть смешанные типы прядей, то есть те, слои которых изготовлены из проволоки разного диаметра. Эти пряди имеют обозначение ЛК-РО. Способ изготовления прядей тоже учитывается при выборе.

Стальные тросы вьются также из прядей, изготовленных по принципу точечного касания (ТК) проволоки в них. Особенности устройства этих прядей в том, что в каждом их слое проволока намотана с разным шагом, а слои перекрещиваются друг с другом. Сразу скажем, что не рекомендуется использовать тросы с такими прядями, когда они предназначены для значительных динамических нагрузок. Ведь в связи с малой плотностью внутренней структуры данных изделий слои их при динамических нагрузках подвергаются сильному трению, что может быстро вывести трос из строя.

Комбинированные тросы изготавливаются из прядей типов ЛК и Т. К. Они обозначаются ТЛК. Каждый из описанных типов выбирается в зависимости от назначения, тщательно оцениваются условия эксплуатации.

Отдельного внимания заслуживает изделие из оцинкованной проволоки. Для дополнительной защиты от коррозии оно помещается в ПВХ оболочку. Благодаря этой особенности устройства изделие успешно эксплуатируется и в неблагоприятных условиях. Такими тросами обвязываются грузы, опускаемые в жидкие среды, с их помощью выполняется монтаж антенн и мачт, линий связи и электропередачи.

Классификация зажимов по DIN

  • DIN 741. Стандартный, не предназначенный для грузоподъемных операций.
  • DIN 1142. Усиленный крепеж, оборудованный двумя шестигранными гайками, а также шайбами для лучшей прижимной фиксации. Имеет продолжительный эксплуатационный запас даже в условиях постоянных температурных колебаний.
  • DIN 3093. По своей конструктивной сути это алюминиевая втулка, позволяющая соединить несколько тросов между собой для достижения необходимой общей длины.

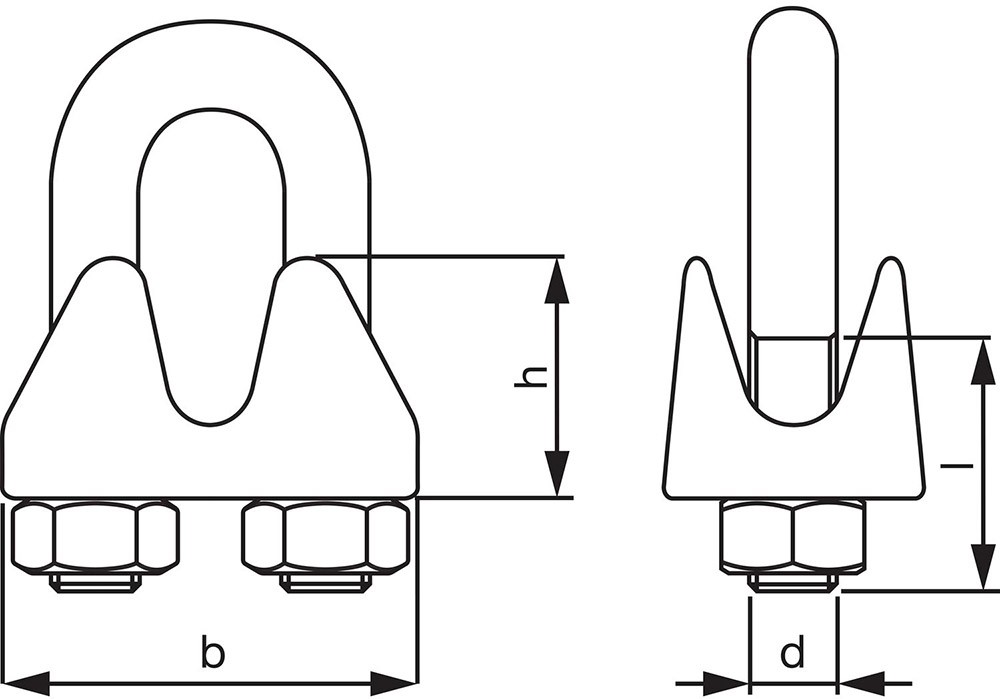

DIN 741

Стандарт DIN 741 – это крепеж с двумя шестигранными гайками. Данное изделие широко используется во всех областях промышленности.

  • Используется с тросами диаметром от 3 до 40 мм.
  • Длина составляет 21-88 мм, ширина 10-45 мм, а высота без съемной проушины – от 10 до 55 мм.
  • Диаметр прута проушины – 4-16 мм, межосевое расстояние между ее концами – 9-58 мм.
  • Наружная резьба под шестигранную гайку – от 1/8 до 1 дюйма.
  • Норматив по весу: 100 штук этих изделий, в зависимости от размеров, могут иметь массу от 1,4 до 104 кг.

Изготавливаются из стали или нержавеющей стали А4. Распространены изделия, имеющие защитное цинковое покрытие, нанесенное гальваническим или горячим способом. Усиленный аналог DIN 741 имеет маркировку DIN 1142.

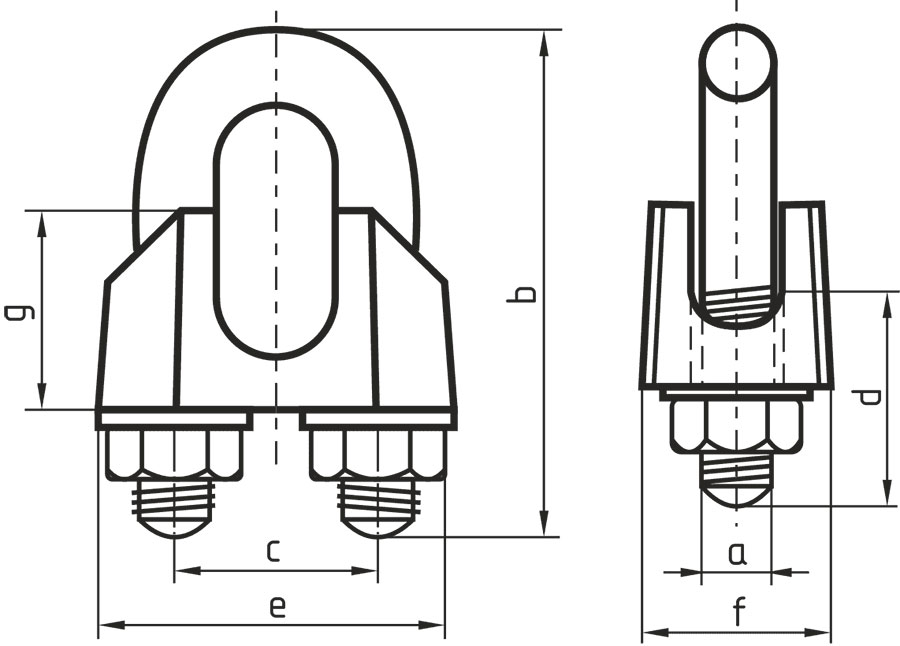

DIN 1142

Стандарт DIN 1142 используют для изготовления такелажных приспособлений, использующихся совместно с грузоподъемными механизмами. Большое значение DIN 1142 играет в строительстве, где может применяться в качестве элемента канатной растяжки.

  • Корпус имеет длину от 12 до 68 мм и ширину от 13 до 49 мм.
  • Высота седла изделия – 13-77 мм.
  • Полная высота детали вместе с U-болтом может составлять от 25 до 159 мм.
  • Резьба под фиксирующую гайку – М5-М24.
  • Межосевое расстояние U-болта – 12-68 мм.

Изделие DIN 1142 — ответственный элемент конструкции, и к материалу, из которого он изготавливается, предъявляются строгие требования. Производятся эти зажимы из гальванически оцинкованных сталей или нержавеющих сталей А2 и А4.

DIN 3093

Стандарт DIN 3093 – это алюминиевая втулка. Представляет собой сплющенный полый цилиндр. Применяется для сращивания стальных канатов между собой, а также для изготовления петель на концах каната.

  • Диаметр используемого троса — от 1,5 до 40 мм
  • Ширина отверстия B — от 3,6 до 88 мм
  • Длина втулки L — от 5 до 140 мм
  • Толщина материала S — от 0,5 до 17 мм

Монтаж кабеля от столба к дому

Прежде чем начать монтаж СИП-кабеля от столба к дому, выполните замеры. Сначала определяют расстояние от фасада дома до ближайшей опоры. От места крепления настенного крюка до оси столба должно быть не более 25 м. Если расположение опор и дома не позволяют получить указанное расстояние, то придётся устанавливать подставной столб.

Для подключения дома к источнику электроэнергии обычно используют кабель марки СИП-4 2х16 или 4х16 в зависимости от выбранного количества подводимых фаз. При покупке кабельной продукции лучше не экономить. Берите провод с запасом, чтобы не останавливать монтаж из-за недостаточной длины подключаемого проводника.

Подключение СИП на столбе к основной линии электропередач выполняют при помощи прокалывающих зажимов. Производители выпускают широкий ассортимент таких изделий, обладающих разными характеристиками.

Правила монтажа СИП кабеля от столба к дому

Например, некоторые зажимы предназначены для подключения к линии без снятия напряжения. Изоляция срывной головки от прокалывающих контактов позволяет безопасно работать под нагрузкой. При выборе рекомендуется учитывать условия проведения монтажно-ремонтных работ, особенности воздушной линии и сечение используемых проводов.

Если основная линия протянута с использованием оголённых проводников, то для подключения СИП потребуется специальный зажим, имеющий контакты с гладкой поверхностью с одной стороны и с зубьями с другой. Если линия смонтирована при помощи СИП, то покупайте обычные прокалывающие зажимы для соединения самонесущих изолированных проводников.

Существует несколько крепежных элементов, используемых для монтажа на стены зданий и других объектов для фиксации тросовой растяжки. Конструкция будущего крепления зависит от материала и габаритных размеров троса.

Перечислим несколько разновидностей:

  1. Натяжной болт, крюк и анкер. Такая комплектация подходит для гибкого многожильного кабеля, который может прокладываться при помощи катаной стальной проволоки диаметром 6 мм.
  2. Несколько анкеров для натяжки струн малого диаметра подойдут для легкого кабеля, сечением которого не превышает 6 мм, а расстояние между коммутируемыми объектами — 10 м. При этом недопустима установка осветительных устройств.
  3. Специальные анкера для тросов и проволочной катанки могут выдерживать тяжелую электрическую проводку, соединяющую объекты на любых расстояниях с шагом опор до 12 м.

Установка натяжной муфты для несущего троса

Также существуют крепления, позволяющие соединять две параллельные линии. Одна используется для организации электроснабжения, другая — для установки осветительных приборов. В первом случае осуществляется монтаж силового кабеля сечением 10-35 кв. мм, во втором — осветительных устройств и распределительных коробок, содержащих медные провода 2,5-4 мм.

Способы крепления воздушного кабеля

Крайне не рекомендуется фиксировать концевые/крепежные элементы к кровле или декоративной обшивке здания. Если используется трос, который должен выдерживать существенные нагрузки, то для крепления следует воспользоваться стальными пластинами, установленными на несущих стенах с последующим стягиванием при помощи сквозных болтов.

Лучшим вариантом считается закладка натяжных анкеров в стены здания еще при его строительстве, однако на практике такой подход используется крайне редко. Поэтому в дальнейшем приходится создавать отверстия в стенах при помощи перфоратора. Ниже концевого крепления монтируется металлическая пластина, оснащенная болтовым контактом для заземления.

Крепление к бетонной стене анкерными болтами

Эксплуатация ГТК

6.1 Эксплуатация ГТК, подвешенного на опорах, заключается в проведении технического обслуживания и ремонта, направленных на обеспечение его надежной работы.

6.2 При техническом обслуживании выполняются следующие виды работ:

6.2.1 Периодические осмотры в дневное время без подъема на опору (не реже 1 раза в 6 месяцев).

6.2.2 Выборочная проверка состояния ГТК в зажимах (1 раз в 3 месяца в первый год, далее 1 раз в год).

6.2.3 Внеочередной осмотр после образования гололеда на грозозащитном тросе.

6.2.4 Проверка стрел провеса ГТК после образования гололеда.

6.2.5 Наблюдение за образованием гололеда путем измерения толщины стенки гололеда, изменения стрелы провеса.

6.3 Результаты технического обслуживания должны быть зафиксированы в соответствующей документации.

6.4 В случае несоответствия стрел провеса допустимым значениям, необходимо провести перетяжку ГТК.

6.5 В процессе эксплуатации ГТК температура их нагрева при коротких замыканиях не должна превышать значений установленных производителем.

6.6 В случае плавки гололеда на ГТК при прохождении через них тока плавки температура ГТК не должна превышать длительно допустимую установленную производителем.

Как выбрать

Для того чтобы применять какой-либо предмет, иногда недостаточно знать только о его свойствах.

Выбрать подходящий зажим поможет следующий перечень:

  1. Определить цель использования.
  2. Установить соответствие размеров, оценить возможности данного крепежа.
  3. Установить соответствие материалов.

Так, алюминиевый зажим для троса нельзя применять для крепления шпалерных канатов, а также канатов, сделанных из ПВХ. ПВХ (поливинилхлорид) — материал, используемый обычно для напольных покрытий. Он также имеет схожие свойства с линолеумом, однако отличается долговечностью.

После установления указанных критериев следует изучить различные виды. Во избежание нарушения техники безопасности, каждый необходимо использовать по назначению.

Следующее, на что нужно обратить внимание, — это качество выбираемого фиксатора. Однако как понять, насколько качественный тот или иной тип крепежа? Это определить Вам помогут пункты:

  1. Зажим не имеет каких-либо изъянов (сколов, трещин). Его поверхность абсолютно гладкая.
  2. Маркировка. Она должна чётко просматриваться на изделии, т. е. не требуется специальных приспособлений, при помощи которых её можно увидеть.
  3. Крепёж будет на 100% качественным, если отвечает характеристикам троса, который нуждается в закреплении.

Длина, размер — это то, что имеют все крепежи. Однако, учитывая предназначение каждого, все они изготавливаются для разных целей. Так, различают обычные изделия и усиленные.

При создании каждого используется отличный от другого материал. Например, может быть изготовлен оцинкованный зажим для троса, а может — алюминиевый. Преимущество первого состоит в устойчивости к коррозии, поэтому его используют при высоком уровне влажности.

Если используемый трос без оплётки, то тогда крепёжное изделие подбирается по диаметру троса. При наличии оплётки дело несколько меняется. Если не избавиться от неё, то тогда предел нагрузки снизится на 30%. Дело в том, что мягкий винил будет контактировать с телом крепежа. В таком случае опасно применять данную конструкцию.

  • В основном крепёжные канатные изделия изготавливаются из нержавейки, мягкой оцинкованной стали и с помощью горячего цинкования.
  • Последний вариант подойдёт для тех, кто не имеет желания тратить много денег на подобные приспособления.
  • Однако коррозийная стойкость у него меньше стойкости нержавейки. Мягкая сталь с цинковым покрытием отлично подойдёт для быта.

По сравнению с нержавейкой и горячим цинкованием, коррозии этот материал поддаётся легче всего. Оправдывая эту деталь, цена не поднимается высоко.

Зажим для стального троса. Выбираем лучший

Для соединения концов троса или каната, а также для образования петель на концах, используются различные разновидности стальных, медных или алюминиевых зажимов. Относясь к такелажному крепежу, зажимы для тросов используются в лифтовом хозяйстве, при проведении различных монтажных работ, а также в быту.

Виды зажимов

Для обеспечения долговечности и надёжности все конструктивные элементы зажимов изготавливаются из нержавеющих сталей, а при небольших эксплуатационных нагрузках – также из меди, латуни или алюминия.

Наибольшей популярностью пользуются:

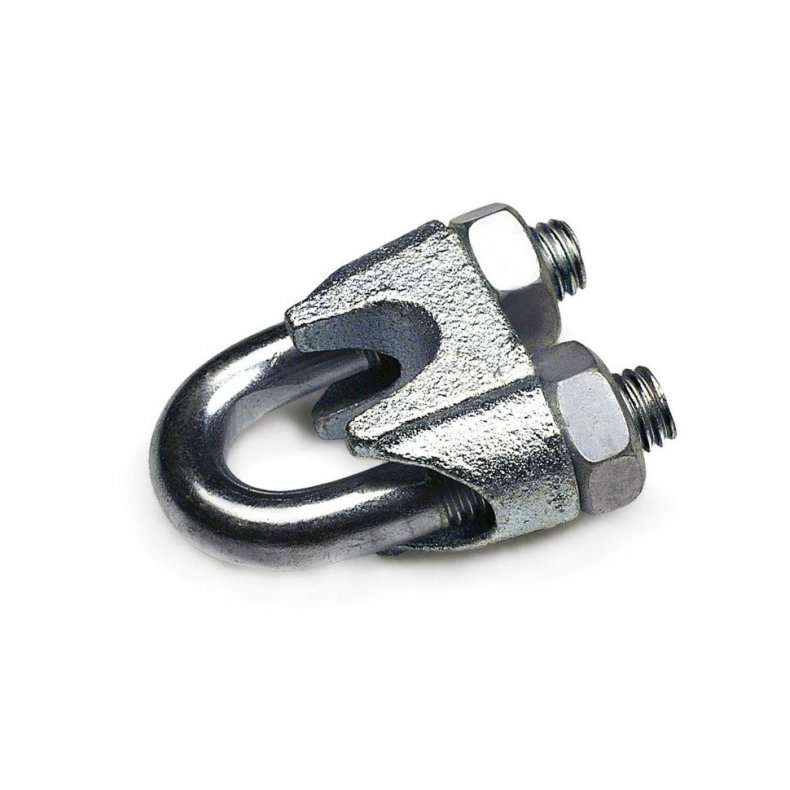

  • Зажим для троса подковообразного типа, производящиеся по стандарту DIN 741. Изготавливается только из оцинкованной или нержавеющей стали, включают в себя U-образную стремянку с резьбой, шайбу-накладку для петли троса, колодку с гнездом под трос и две гайки. Используют такие зажимы для сравнительно небольших нагрузок, преимущественно при транспортировке или буксировки грузов или техники.

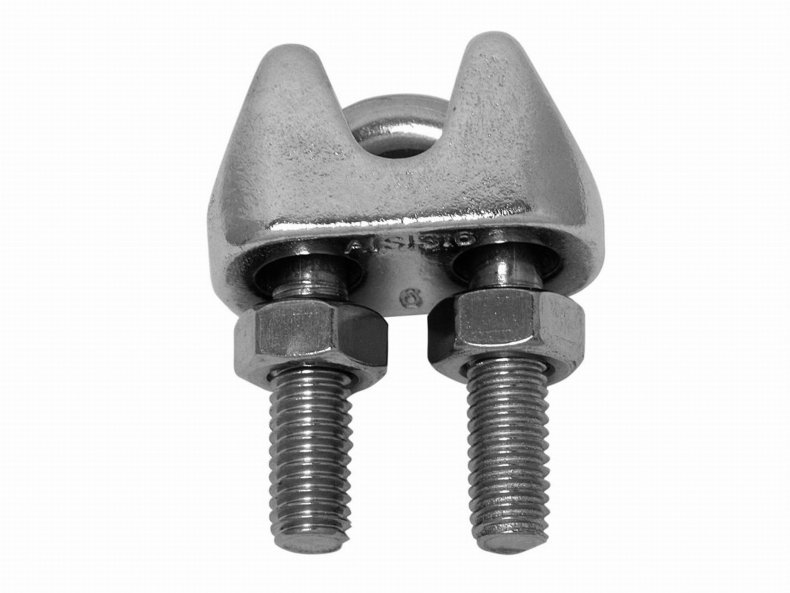

  • Одинарные зажимы Simplex, которые состоят из стальной накладки с бортами по краям, и стальной зажимной пластины, располагающейся между накладкой и тросом. Для крепления элементов между собой в зажимах типа Simplex имеется болт и гайка. Подобная конструкция больше предназначена для соединения концов троса между собой при его сращивании.

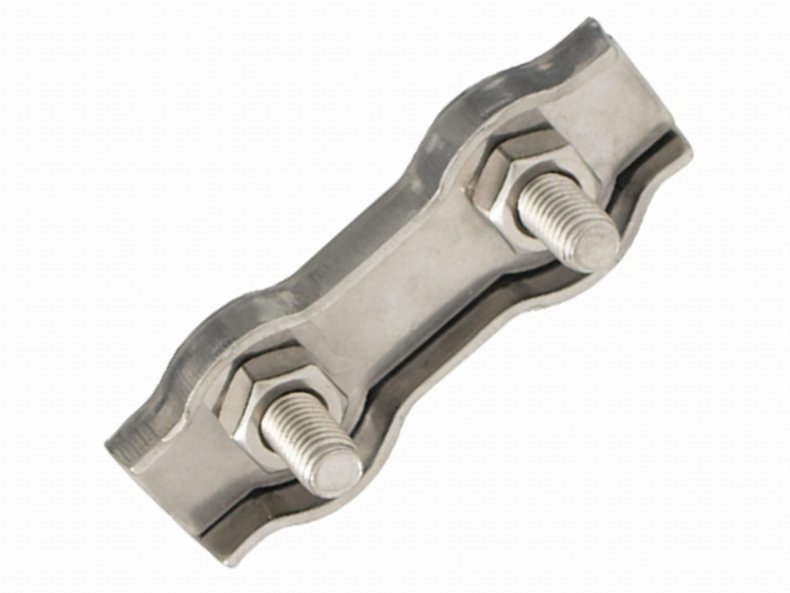

  • Зажим для троса двойного типа или Duplex. Принцип действия остаётся таким же, как и в зажиме предыдущего типа, но накладка и пластина – вдвое длиннее, что позволяет разместить вторую крепёжную пару «болт-гайка». Соответственно надёжность двойного захвата увеличивается, как, впрочем, и его размеры.
  • Зажим типа «бочонок», который представляет собой два несколько приплюснутых полых полуцилиндра, которые соединяются между собой при помощи винта (в одном полуцилиндре предусмотрен прилив с резьбой, а во втором – отверстие под винт). В торцевых частях каждого полуцилиндра имеются два полукруглых паза для пропуска троса и образования петли.
  • Клиновый зажим. Относится к числу специализированных, и подходит для соединения такелажных тросов или канатов большого диаметра (до 100 мм). Клиновые зажимы отличаются повышенной износостойкостью, поскольку для соединения используются втулки из антифрикционной бронзы, а для надёжного обхвата троса или каната применяются шайбы из мягкого алюминия.

Особенности использования различных видов тросовых зажимов

Основными техническими параметрами рассматриваемых изделий являются предельный диаметр троса и гарантированное усилие зажима.

Имеют значение также и размеры зажима, поскольку рекомендуется, независимо от типа, использовать последовательно несколько зажимов (не менее трёх), особенно, если масса груза не гарантирует его безопасного перемещения или подъёма.

Зажимы по стандарту DIN 741 используются для канатов диаметром 5…62 мм, при наличии пружинной шайбы по ГОСТ 6402-70 и гайки по ГОСТ 5915-70. Конструкция такого зажима предусматривает возможность установки стопорной планки, которая обеспечивает более надёжный прижим троса к скобе.

Не допускается эксплуатация зажимов для тросов, детали которых не имеют защитного антикоррозионного покрытия из цинка.

В крепёжных элементах плоских зажимов должна применяться резьба по ГОСТ 24705-81. Материал накладок – сталь Ст.3, пластины должны использоваться под крепление тросов диаметром 4,6…30 мм.

В случае последовательного использования нескольких зажимов расстояние между ними не должно быть меньше шести диаметров троса.

В двойных зажимах типа Duplex срезающее усилие воспринимается исключительно болтовым соединением, поэтому выбор диаметра крепежа определяется диаметром троса. Рекомендуются следующие соотношения:

Для троса диаметром 2 мм и 3 мм – крепёж М4; Для троса диаметром 4 мм и 5 мм – крепёж М5; Для троса диаметром 6 мм – крепёж М6; Для троса диаметром 8 мм – крепёж М8; Для троса диаметром 10…12 мм – крепёж М10.

Клиновые зажимы не рекомендуется использовать для подъёма груза. Потому что эксплуатационные нагрузки на крепёж снижаются, поскольку оси действия сил при работе такого зажима совпадают, и, следовательно, напряжений среза не возникает.

Эксплуатационные параметры зажимов клинового типа регламентируются DIN 15315. Для винтового прижима троса или каната к опорной поверхности клина используется высокопрочный крепёж (класса прочности не ниже 5.6), с защитным антифрикционным покрытием.

Периодически соединение требуется подтягивать.

Зажим «бочонок» часто изготавливается из алюминия, и не рассчитан на большие диаметры троса: рациональный диапазон диаметров составляет 2… 8 мм. Отсутствие выступающих элементов и компактность такого зажима позволяет использовать его в стеснённых пространствах.

Как устроен данный механизм и почему?

Для того чтобы понять устройство этого приспособления, нужно обратить внимание на чертеж, талреп со стороны выглядит, как обыкновенная муфта, которая состоит из двух винтов. Причем винты используются такие, на которые наносится противоположная резьба. Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы

Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты «стягиваются» ближе к центру, вследствие чего стальной трос и натягивается

Затем они вкручиваются в конструкцию из металла, зачастую цилиндрической формы. Если данного устройства нет, то можно использовать специальное кольцо. Благодаря металлической конструкции или кольцу, винты «стягиваются» ближе к центру, вследствие чего стальной трос и натягивается.

Зачастую такой инструмент делается открытым, то есть видны регулирующие винты. Корпус его изготавливается путем ковки, сварки или литья. После этого фрезеруются два отверстия, которые позволяют при помощи винтов изменять длину и усилие. Изготавливаются они токарным способом. В случае, когда работы проводятся в сложных погодных условиях, используется закрытый талреп. Чаще всего, этот инструмент состоит из трех частей: корпуса, двух винтов (с правой и левой резьбой) и оголовки винтов (вилка, крюк или кольцо).

Для чего применяется этот замысловатый инструмент?

Так как грузовой талреп имеет особую конструкцию, это позволяет ему выдерживать большие напряжения и усилия, даже если работать с довольно тяжелыми грузами. Изначально это приспособление использовалось для того, чтобы соединять деревянные и металлические конструкции самых различных типов. Зачастую его используют при такелажных работах, когда необходимо закрепить перевозимое или монтируемое оборудование, или же любой другой увесистый груз. Если нужно сделать монтаж металлической мачты или же антенны, то именно данный инструмент поможет с этим справиться.

Металлическим приборам свойственно ржаветь, если они некоторое время находятся под влиянием влаги. Но нержавеющий талреп от этого недуга защищен, так как он сделан из специальной стали или же обработан цинковым покрытием. Эта мера разработана по той причине, что данный элемент очень часто находится именно снаружи закрепленной конструкции, а значит, всегда подвержен влиянию атмосферы.

Выбирать это приспособление необходимо, отталкиваясь от длины и толщины канатов или антенн, и, несмотря на внушительные задачи, решают их такие малютки, как талрепы, их размеры варьируются от 5 до 20 мм. От выбора монтажного приспособления зависит общий успех любого строительного процесса. В первую очередь, надо определиться, для чего он необходим. Чаще всего, такой элемент используется именно для того, чтобы соединить и натянуть тросы или же канаты, на которые будет крепиться тяжелый груз.

Обжатие провода и наконечника подручными средствами, без пресса и специнструмента

Что делать если у вас под рукой нет специальных инструментов для опрессовки или просто не хочется их покупать, если нужно обжать всего лишь один или два наконечника?

Многие сталкиваясь с этой проблемой прибегают к неправильным способам, которые в дальнейшем только ухудшают контакт, не обеспечивая надежного соединения.

Они начинают расплющивать наконечник молотками, просто сдавливать его в слесарных тисках, сминать пассатижами, запрессовывать зубилом. Все эти методы не верные и не приносят нужного результата.

После такой самодеятельности получается плохой контакт с его дальнейшим нагревом в процессе работы.

Правда некоторые умудряются и гидравлическим прессом обжать наконечник так, что провод спокойно вылезает из него, стоит потянуть с небольшим усилием.

Есть другие способы обжатия наконечниками силовых проводов с применением подручных средств, которые можно встретить практически у каждого в гараже или дома.

Самый простой и быстрый способ – это запрессовка с помощью кернера. Для этого вам потребуется:

обыкновенный молоток сам наконечник, не важно какого вида и производителя тиски либо кувалда кернер или в крайнем случае, одноразово можно использовать гвоздь на 200мм

Процесс очень прост и незамысловат:

  • вставляете наконечник в провод
  • кладете его на жесткую поверхность – наковальню, тиски, широкую сторону кувалды
  • и равномерными ударами молотка по кернеру делаете точечные вмятины на наконечнике. Сначала с одной стороны, потом с другой.

При этом не нужно, как многие делают, предварительно расплющивать наконечник молотком. В процессе ударов это произойдет в любом случае. Количество керн, то есть лунок от ударного воздействия на металл, зависит от длины наконечника.

При этом на обратной стороне наконечника, точки опрессовки не должны быть симметричны тем, что на лицевой части, а смещены на пару миллиметров.

Самое главное при этом не продырявить наконечник насквозь и контролировать силу удара. Поэтому если вы используете для этого гвоздь 200мм, прежде всего следует его затупить.

В итоге у вас получится достаточный контакт, который конечно не сравним с опрессовкой профессиональным инструментом ПГР-70, но при отсутствии сверхноминальных нагрузок прослужит долго.

Самое главное в этом способе правильно подобрать сечение провода и наконечника. Заявленное сечение очень часто бывает меньше фактического.

Для надежного контакта провод должен плотно входить внутрь гильзы без всякой слабины. Поэтому данный момент всегда проверяется вручную, не стоит слепо доверять цифрам на оболочке кабеля и на лопатке наконечника.

Это не совсем можно назвать обжатием, но все же является способом соединения без использования специального опрессовочного инструмента.

Провод облуживается, наконечник внутри тоже. При этом в верхней его части, где лопатка, в гильзе нужно просверлить маленькое отверстие.

Зачищенный конец кабеля заводится внутрь, после чего вся конструкция (кабель+наконечник) обматывается стекловолоконной лентой.

Подогревается газовой горелкой и в отверстие сверху начинает заливаться расплавленное олово.

При постоянном прогреве горелкой, оно будет легко проникать между жилами провода и стенками гильзы. Стекловолокно при этом будет препятствовать вытеканию олова.

Некоторые поступают еще проще. Кладут олово внутрь наконечника, нагревают все это дело горелкой или даже на газовой плите и потом вставляют туда облуженный кабель.

Чтобы не повредить изоляцию на конце провода, можно для прогрева использовать строительный фен:

Если у вас нет паяльных принадлежностей, а обжим точкой с помощью кернера вы считаете не достаточно надежным, то остается третий способ. Подбираете достаточно длинный винт с резьбой, чтобы он перекрывал прессуемую часть гильзы. Диаметр винта должен быть не большим, дабы не продавить и не смять сам наконечник.

Располагаете этот винт вдоль наконечника. После чего всю конструкцию сжимаете в тисках. В итоге должна получится примерно вот такая форма прессовки.

Если одного винта не достаточно, поверх вдавленного накладывается второй и сжимается еще раз. Можно изначально использовать 2 винта, только установленных с разных сторон гильзы. Главное не переборщить и не разорвать гильзу.

Чтобы винт не смещался его можно зафиксировать изолентой.

В целом, подводя итог можно сказать, что данные три метода имеют право на жизнь, и многие только так и соединяют провода силового кабеля и наконечники.

Однако только заводским специализированным инструментом можно создать надежный и долговечный контакт, про который вы забудете сразу же после опрессовки и он не будет вас тревожить в течение всего периода работы.

Правила эксплуатации

Перед началом работы нужно проверить прочность соединений путем однократного приложения нагрузки на трос. Если после нескольких проверок трос и зажимы продолжают выполнять свои функции, то его можно эксплуатировать. Однако необходимо регулярно проверять состояние зажимов, так как со временем соединения могут разбалтываться, гайки раскручиваться, а металл подвергаться разрушению.

Максимальный срок службы фиксаторов зависит от условий работы. Если это стройка с регулярными транспортировками грузов по этажам строительным краном, то замена должна производиться раз в 4-6 месяцев. В бытовых условиях нужно смотреть на состояние износа, чтобы определить, нужно заменять зажим или нет.

В некоторых случаях правильная эксплуатация может спасти жизнь. Это относится к так называемому лееру. Это туго натянутый трос с закрепленными на бортах лодок и судов концами. Случайно выпавшему человек из лодки будет легче спасти свою жизнь, схватившись за него.

Требования безопасности транспортировки грузов определяют необходимость соблюдения техники крепления стальных тросов и канатов. Перед использованием крепления нужно проверить его на несущую способность. А если соединения активно эксплуатируются, следует контролировать степень износа.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
