Грейферный ковш. размеры, объём и устройство

«ГИДРОЗИП» — ваш надежный поставщик

настолько давно работает в сфере производстве, ремонта и продажи техники с гидравлической системой в основе, что для нас просто нет ничего невозможного. Как и нет задач, с которыми мы бы не справились, потому что опыт наш — огромен, равно как и ресурсы.

У нас есть собственная база проверенных производителей, с которыми мы работаем на условиях официального представительства. Именно поэтому мы предлагаем вам захваты для леса и лома по ценам, которые заметно ниже, чем у большинства рыночных предложений.

У нас вы можете приобрести захваты для техники, независимо от того, где и кем она выпущена. В ассортименте представлено навесное оборудование от ведущих европейских и российских производителей, поэтому с нами легко подобрать оптимальное решение для задач любой сложности.

Устройство

Грузозахватный орган грейферного крана представляет собой челюсти, предназначенные для зачерпывания. В процессе работы челюсти размыкаются и смыкаются. Устройство челюстей грейфера представляет собой две вертикальные стенки и днище, образующие обособленную емкость, в которой происходит подъем и перенос материала. Челюсти имеют шарнирное присоединение с несущей тяговой траверсой, что позволяет управлять ими с помощью поддерживающего и замыкающего канатов. Грейферные лебедки обеспечивают натяжение канатов и их регулирование их скоростей.

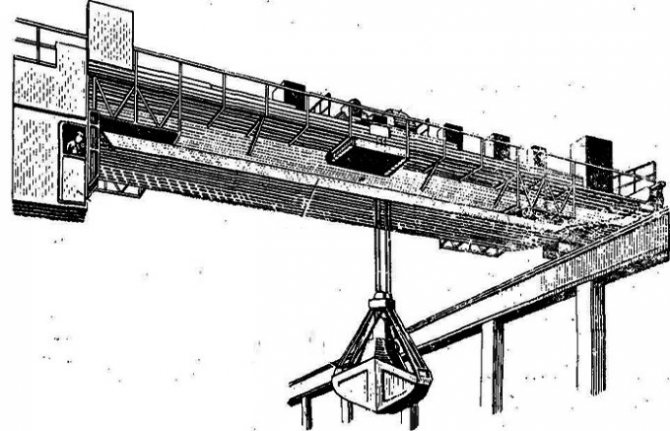

Грейферные краны устроены также, как мостовые. Рабочий механизм закреплен на подвижной металлической конструкции. При поперечном разрезе она представляет собой П-образную балку, поэтому ее принято называть мост, или подкрановая балка. Тележки, перемещаемые по рельсам или поясам подкрановой балки, предназначены для подъема и перевозки грузов вдоль пролета. Для обеспечения движения тележки снабжены специальными ходовыми колесами-роликами. Диаметр и частота вращения каждого ролика различны, пропорционально максимальному и минимальному радиусу.

Назначение

Грейферные краны, благодаря специфическому устройству грузозахватного приспособления, предназначены для транспортировки труднозачерпываемых типов груза. Зачерпывающая способность грейфера устанавливается на стадии проектирования и испытания машины. Фактическая зачерпывающая способность, то есть масса груза, связана с несколькими параметрами:

  • насыпная плотность материала;
  • ширина челюстей и расстояние между режущими кромками;
  • податливость груза внедрению грейфера;
  • коэффициент уплотнения материала.

Для определения зачерпывающей способности грейфера используются данные ГОСТ 24599-87 Грейферы канатные для навалочных грузов. В стандарте также определены основные транспортируемые материалы:

  • песок сухой тяжелый;
  • свинцовый и железорудный концентрат;
  • уголь;
  • гипс кусковый;
  • глинозем;
  • зерно пшеницы;
  • каменноугольный кокс;
  • порошкообразный апатит.

Свойства сырья, такие как плотность, твердость, величина фракций или кусков влияют на производительность крана, поскольку имеют разное сопротивление, требующее корректировки усилий и способов управления зачерпыванием. Например, при сильном натяжении поддерживающих канатов невозможно перемещение верхней траверсы. Вследствие этого машина зачерпывает небольшой объем материала.

Это интересно: Поверка и калибровка цистерн бензовозов

Одноканатный двухчелюстной грейфер — описание

Предназначены для погрузки и разгрузки сыпучих и мелкосыпучих материалов с объемным весом до 3000 кг/м.

Управление производится непосредственно крановщиком. Легкость управления обусловлена специальной конструкцией одноканатного грейфера, не требуют дополнительной запасовки каната (навешиваются на крюк крана), являются быстросменным грузоподъемным органом, подходят для перегрузки материалов по схеме: вагон — склад.

Грейфер одноканатный имеет большую геометрическую емкость, а также большую массу зачерпываемого груза, что позволяет существенно экономить время работы.

Модификации и их технические характеристики

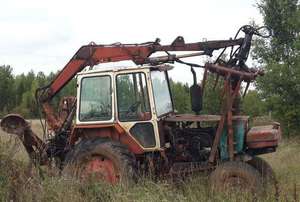

ПЭФ-1БМ

ПЭФ-1БМ-1

ПЭ1М-01 без гидропривода

ПЭ1М-02 с гидроприводом

ПЭ1М-03 (система ДУ)

Грузоподъемность, т

1

0.9

1

Базовый трактор

МТЗ-80/82.1

Высота погрузки, м

3.7

4.2

4.32

3.7

Максимальный вылет стрелы, м

3.9

4.9

5.14

3.9

Объем грейфера, м³

0.56

Глубина копания, м

2.5

3.5

3.74

2.5

Вес погрузчика, т

2.4

2.42

2.35

Скорость передвижения, км/ч

19

  • ПЭФ-1БМ(Р) — стрела погрузчика оборудована ротатором;
  • ПЭ-Ф-1БМ-100 — редуктор с насосами НШ-32 заменяют на насос НШ-100;
  • ПЭ-Ф-1БМ(У) — погрузчик с усиленной колонной — диаметр ее основания на 4 см больше, чем у обычной;
  • ПЭФ-1БМ(Т) — оснащение телескопической надставкой, что делает вылет стрелы больше на 1 м;
  • ПЭ-Ф-1БМ-1— модель комплектуется итальянской гидравликой. Рабочий ресурс техники увеличивается, управление с помощью 3-х тросовых джойстиков выполняется более плавно, без рывков.

Итальянская гидравлика:

  • гидрозамки одностороннего действия на гидроцилиндрах домкрата;
  • гидрозамок гидроцилиндра стрелы;
  • гаситель на гидроцилиндре поворота, регулировка на давление 127 кг/см²;
  • регулируемый дроссель с обратным клапаном — для настройки расхода рабочей жидкости в одном направлении (полость опускания стрелы), в обратном направлении поток свободен (для корректировки спуска стрелы без рывков);
  • масляный фильтр сливной (гидравлический, тонкой очистки = 10 мкм);
  • заливная горловина с воздушным фильтром и несъемной сеткой для очистки масла;
  • указатель уровня масла с термометром в баке;
  • манометр.

Погрузчик ПЭ1М-03 оснащается пультом ДУ, управление им может осуществляться оператором за пределами кабины, улучшая контроль за проведением работ и их корректировку.

Модели погрузчиков ПЭ1М-04, 05 и 06 устанавливаются на производственный трактор МТЗ-92П.

В этой модели более мощный двигатель (84 л.с.), машина обладает специальной компановкой, предназначенной для монтажа не него погрузчиков и экскаваторов.

Все 3 модели погрузчика имеют различные надставки стрелы. Сиденье водителя разворачивается, обеспечивая лучший обзор, на приборной панели предусмотрено место для размещения джойстиков управления погрузчиком.

Ковш грейферный: виды, особенности, недостатки и преимущества

  • Техобслуживание и сервис
  • Современные технологии
  • Долговечность
  • Высокое качество

Грейферные ковши – навесное оборудование, предназначенное для выполнения ряда манипуляций по автоматизированному подъему, погрузке-разгрузке материалов и для земляных работ.

Грейфер-ковш оснащен парой металлических челюстей, способен захватывать большое количество грузов одновременно, за что его ценят в металлургии, на строительных площадках, в сельском хозяйстве, при выполнении любых землеройных мероприятий.

Традиционно грейферу доверяют работу с:

  • сыпучими и пылевидными материалами;
  • кусковыми веществами;
  • штучными грузами;
  • грунтами;
  • длинномерными пиломатериалами, трубами и т.д.

Ввиду столь широкого применения данной техники, грейфер ковш востребован как в больших городах, так и на разработках полезных ископаемых, в местах погрузки-разгрузки различной продукции. Чтобы заказать ковши в Москве, достаточно обратиться в офис компании Arden Equipment. Менеджеры проконсультируют по поводу выбора ковшей, подскажут оптимальные решения для конкретных условий и задач, оформят покупку на выгодных условиях.

Конструкция ковша грейфера

По своему устройству грейферная система сильно отличается от привычного сплошного ковша, используемого экскаваторами. Ее суть заключается в особой разъемной структуре, наличии так называемых челюстей – тяжеловесных половинок, плотно прилегающих друг к другу во время смыкания и способных расходиться в разные стороны во время размыкания. На одном крае каждой челюсти есть специальные зубья, упрощающие забор материала или копку земли.

От размеров челюстей ковша напрямую зависит, сколько груза (по весу и по объему) сможет захватить грейфер ковш за один раз. В зависимости от места применения конструкции, челюсти могут быть перфорированными или решетчатыми, облегченными или, напротив, утяжеленными.

Разновидности оборудования

Все разнообразие на современном рынке можно представить двумя классами: для земляных работ и для погрузо-разгрузочных манипуляций. Первые идеальны на участках, где работают с землей, песком, глиной, другими типами грунтов, в то время как второй тип оборудования востребован на погрузочных территориях: например, на лесозаготовительных базах, карьерах, логистических предприятиях и т.д.

Помимо этого, по технической конструкции грейферные ковши делятся на модели с вертикальным и горизонтальным расположением гидроцилиндров.

Грузоподъемность позволяет классифицировать грейфер ковш на три класса:

способные работать с небольшими/легкими грузами (например, угольная пыль, зерно, сахарный песок), имеют насыпную плотность от 0,4 до 1 тонны на метр кубический;

рассчитанные на тяжеловесную продукцию (твердые породы: руда, бокситы, ферросплавы) механизмы характеризуются насыпной плотностью от 2,5 до 3,2 тонны на кубометр; предназначенные для перегрузки среднетяжелых материалов (песок, гравий, сухая глина, цемент, гипс, крупный щебень, алебастр) демонстрируют насыпную плотность в диапазоне от 1,25 до 2 т/м3.

Ковши малого и среднего размера навешиваются на экскаваторы и применяются как для копания, так и погрузки-разгрузки. Большие ковши навешиваются на краны и используются, преимущественно в портах для погрузки-разгрузки судов.

Особенности выбора грейфера

Чтобы заказать ковш для проведения тех или иных мероприятий, требуется предварительно расписать процессы, которые будут выполняться с его помощью, а также составить перечень грузов, с которыми оборудованию предстоит работать

Также обязательно принимают во внимание:

  • габариты изделия;

  • тип привода;

  • специфику смыкания челюстей;

  • грузоподъемность;

  • нагрузку на ротор.

Материал челюстей должен быть достаточно жестким, очень прочным, легко свариваемым. В идеале — сделанным из малоуглеродистых марок стали с высоким процентным содержанием марганца или кремния

При этом важно, чтобы толщина элементов ковша была минимум 12 мм (если изделие создано для работы с небольшими грузами) и 20-25 мм (если системе предстоит поднимать значительный вес)

Практика показывает, что наиболее рационально приобретать ковши параллельно с приводами и исключительно с ориентацией на те условия эксплуатации, в которых предстоит использовать оборудование.

Процесс изготовления своими руками

Можно сделать грейфер своими руками, сэкономив на приобретении либо аренде дорогого оборудования. По эффективности самодельный грейфер для чистки колодцев ничем не будет отличаться от механизированного, т. к. ил — мягкая субстанция, находящаяся к тому же в полужидком состоянии.

Схема устройства грейфера

Необходимый материал

Чтобы сделать устройство, потребуются:

  • стальной лист толщиной 2 мм (подойдет любая, например, распространенная СТ3);
  • две трубы из стали длиной около 60 мм, одна из которых свободно входит в другую, но не болтается;
  • цепь либо стальной трос длиной втрое больше, чем глубина колодца, плюс 1,5–2 м на запас;
  • сварочный аппарат, электроды и маска сварщика;
  • дополнительно — дрель, болгарка по металлу, крепежные болты (можно обойтись без них).

Конструктивно любой самодельный грейфер состоит из двух зубчатых ковшей, в сомкнутом состоянии образующих полуокружность при взгляде спереди. Они соединены между собой кронштейнами, приваренными к барабану из вставленных одна в другую труб — первый ковш ко внешней трубе, второй — к внутренней. Дополнительно на пластинах ковша наварен балласт, примерно по 5 кг на каждой стороне. Одна цепь намотана на барабан, другие цепи или тросы продеты в проушины на пластинах — они размыкают «челюсти».

Пошаговая инструкция

Процесс сбора конструкции:

Самодельный грейфер — чертеж

  • Для ручного грейфера объемом в 1 ведро достаточно стальной пластины длиной 550 и шириной 220 мм. Она разрезается на 2 равные части, при этом разрез либо сразу идет зигзагом, формируя зубья, либо полосы с зубьями привариваются впоследствии.
  • На первом ковше зубья должны быть на торце пластины, на втором — приварены с внешней стороны, чтобы при смыкании они заходили внахлест, один на другой.
  • Для бортов берутся трапециевидные пластины высотой 220. Они привариваются к основным пластинам, которые сформируют раздвижное днище, с отступом в 50 мм от линии зубчатого края борта. При этом к первой чаше боковые пластины привариваются встык, ко второй — с внешнего края борта, чтобы при смыкании они заходили одна за другую.
  • Снизу или сбоку наваривают балласт.
  • После этого из остатков металла вырезают кронштейны или «ушки», по 2 на каждую половину раздвижного ковша. Их приваривают к узкой части трапециевидных боковин.
  • Изготавливают шарнир из двух металлических труб. Трубка меньшего диаметра должна немного выступать из большей.
  • Продевают шарнир меж половинками «пасти». Чашу меньшего диаметра через посредство «ушек» приваривают к внешней трубе (так, чтобы не прихватить сваркой внутреннюю), чашу большего диаметра — к внутренней трубе.
  • Проверяют. Конструкция должна свободно двигаться, зубчатые пластины — смыкаться, «челюсти» — слегка заходить одна за другую.
  • К барабану приваривают или прикрепляют другим способом основную цепь. В обеих чашах проделывают отверстия на противоположной от зубьев стороне, в которые так же продевают цепи или тросы (можно приварить или прикрепить иначе).
  • Грейферный ковш своими руками готов.

Размеры двухканатного грейфера

Правила безопасности при чистке колодца

Если выбран ручной способ чистки, человек, спускающийся в шахту, для обеспечения своей безопасности должен иметь:

  • 2 помощников, которые должны держать в поле зрения работающего внизу, переговариваться с ним, подавать инструменты, поднимать мусор и быть готовыми в любой момент оказать помощь;
  • страховочный пояс, независимо от глубины;
  • каску, непромокаемые сапоги и одежду;
  • лестницу на подпорной платформе.

Нельзя спускаться на дно колодца с кем-то из помощников, т.к. в случае непредвиденной ситуации достать двух человек из шахты намного сложнее. Работая на дне, нужно часто менять положение ног, чтобы избежать засасывания.

При чистке насосами необходимо сделать следующее:

  • перед началом работ замерить сопротивление изоляции обоих агрегатов — оно должно быть более 0,5 МОм;
  • заземлить оба насоса;
  • не допускать перекручивания кабелей и перегиба шлангов;
  • исключить протечки воды на верхний (подающий) насос;
  • работать в резиновой обуви.

Чистка дна грейфером наиболее безопасна. Чтобы не подвергать риску свое здоровье, нужно:

  • подготовить площадку возле колодца — убрать посторонние предметы, выровнять;
  • установить на лебедку тормоз-трещотку;
  • работать в нескользящей обуви, каске и очках;
  • соблюдать правила работы с грузоподъемными механизмами.

В колодец спускается один человек, второй страхует.

Грейферы

Грейфер представляет собой подъемный механизм для погрузчика, крана, экскаватора или другой грузоподъемной техники. В нашей компании есть оборудование на выбор в зависимости от сферы применения.

По типу привода различают канатные и моторные грейферы.

Канатные:В канатных грейферах подъем/опускание и замыкание челюстей осуществляется при помощи канатов, которые наматываются на один или несколько приводных барабанов грузоподъемного крана.

По числу канатов грейферы подразделяются на 1-канатные, 2-канатные, 4-канатные.

  • Одноканатные грейферы навешиваются на крюк грузоподъёмной машины, либо связываются непосредственно с подъёмным канатом крана.
  • Для работы двухканатным грейфером кран должен быть оборудован двумя механизмами: один для замыкающего каната, другой — для поддерживающего каната.
  • Для работы четырёхканатным грейфером кран должен быть оборудован двумя механизмами: один для двух замыкающих канатов, другой — для двух поддерживающих канатов.

Важно! В четырёхканатных грейферах количество канатов считается по количеству рабочих ветвей, сходящих с барабанов крана.Моторные:

В моторных грейферах замыкание челюстей происходит от действия привода, расположенного на самом грейфере.

Моторные грейферы являются съемными механизмами. Их навешивают на крюк крана. Они более удобны для быстрой смены грузозахватного органа. По системе передаточных механизмов моторные грейферы разделены на винтовые и талевые.

Все моторные грейферы DIMET комплектуются проводным пультом управления, отвечающим за закрытие/раскрытие челюстей.

По количеству челюстей грейферы подразделяются на двухчелюстные и многочелюстные: Двухчелюстные: Применяются для работы с сыпучими грузами. К наиболее распространённым грузам можно отнести песок, щебень, уголь, кокс, шлак, руда различных типов, окалина.

Многочелюстные: Применяются для работы с труднозачерпываемыми материалами. К таким грузам относится металлолом различных категорий, крупнокусковые материалы, чугунные чушки.

В зависимости от типа перегружаемого материала может меняться тип и количество челюстей.

Для чего используют грейферные ковши

Грейферы имеют большую номенклатуру типоразмеров и исполнений.

  • В промышленности и на транспорте грейферы применяются в погрузочно-разгрузочных и штабелевочных работах.
  • В металлургической и машиностроительной промышленности грейферы применяются для подготовки и подачи шихты на шихтовых и скраповых дворах, работ на рудных дворах, подачи и уборки формовочных материалов в литейных цехах.
  • В строительстве грейферы применяют для земляных работ, подачи материалов в бункеры бетонных заводов и при выполнении работ так называемого «нулевого цикла».
  • В лесной и целлюлозно-бумажной промышленности используется как перевалочное обородувание.

Заказать различные виды грейферов можно на нашем сайте. Мы предлагаем оборудование, изготовленное в соответствии с европейскими стандартами качества, что подтверждает наличие сертификатов CE. Мы создаем металлические конструкции из высокопрочной стали 09Г2С. По запросу заказчика для грейфера можем применять износостойкую сталь HARDOX.

  • На блоках полиспаста есть кожухи, благодаря чему канат не может выходить из ручья во время погрузки сыпучих материалов, металлолома и других материалов.
  • Шарниры тяг и челюстей садятся на сферические подшипники. Они долговечны, практичны и хорошо показали себя в работе с тяжелыми грузами, но требуют периодической смазки. Избежать этого можно благодаря втулкам скольжения, которые мы также устанавливаем.
  • В канатных блоках полиспаста устанавливаются закрытые подшипники качения, а также устанавливаются специальные крышки для дополнительной защиты подшипников от внешних воздействий агрессивной среды.

Помимо серийно представленных моделей компания DIMET может разработать специализированный грейфер под конкретные нужды заказчика. В отдельных случаях возможно изготовление на базе имеющихся чертежей заказчика, когда требуется «своя» конструкция для обеспечения преемственности оборудования на конкретном предприятии.

По запросу грейферы DIMET могут изготавливаться для условий подводного черпания или же для низких температур до -50°С. Для труднозачерпываемых грузов двухчелюстные грейферы могут оснащаться зубьями.

Экскаваторы[ | код]

Канатные грейферы | код

На механических тросовых экскаваторах применяют как двухчелюстные грейферы, так и грейферы с большим количеством челюстей — число и форма челюстей зависят от вида перегружаемого материала. Однако принципиальная схема их работы не отличается от схемы двухчелюстного грейфера.

Описание | код

Для грейфера, используемого на механическом экскаваторе используют решётчатую стрелу драглайна. Для экскаваторов выпускают грейферы трёх типов: лёгкого, среднего и тяжёлого класса. При этом масса применяемого грейфера должна быть тем больше, чем плотнее грунт. Однако, чем тяжелее грейфер, тем меньше грунта он может поднять при данной устойчивости оборудования, что сказывается на его производительности.

Устройство | код

Чтобы предотвратить закручивание канатов и значительное раскачивание грейфера при повороте платформы, используют оттяжное приспособление, называемое успокоителем. Успокоитель действует на ковш оттяжным канатом. Постоянное, независимое от положения грейфера натяжение каната создаётся весом перемещающегося внутри стрелы по направляющим груза, к которому крепят канат, огибающий блоки. На некоторых экскаваторах используют фрикционный механизм открывания днища ковша, на барабане которого крепят канат.

Достоинства и недостатки | код

Недостаток канатного грейфера — невозможность разрабатывать плотные грунты: нагрузки от массы грейфера не хватает, чтобы врезаться в грунт.

Гидравлические грейферы | код

На экскаваторах с гидравлическим приводом устанавливают специальные жёстко подвешенные грейферы, которые крепят на рукояти вместо ковша.

Достоинства и недостатки | код

Основное достоинство — возможность создавать необходимое давление при врезании на грунт и вне зависимости от своей массы осуществлять разработку плотных грунтов.

Технические характеристики

Основные параметры грейферного погрузчика – это насыпная плотность, которая измеряется в килограммах или тоннах на кубический метр, и грузоподъемность. Последняя обозначается буквой Q.

В данный параметр включена масса грейфера и самого груза. От соотношения Q зависит зачерпывающая способность агрегата. Различают четыре класса грейферных погрузчиков:

  • Весьма легкие. Их насыпная плотность составляет от 400 до 630 килограммов на кубический метр. Обычно такие погрузчики используются для угольной пыли и извести. Индекс грузоподъемности – 0,37.
  • Легкие. Эти агрегаты служат для погрузки сухого шлака, глинозема, мела, среднего щебня и угля разных марок. Насыпная плотность составляет от 800 до 1000 килограммов на кубометр. Индекс грузоподъемности – 0,4.
  • Средние. Используются для мелкокусковой глины, алебастра, а также известняка. Также этот вид трактора (грейферный погрузчик среднего класса) может применяться для транспортировки битого кирпича, крупного щебня и цемента. Насыпная плотность агрегата составляет порядка двух тонн на кубический метр. Грузоподъемность – 0,42 Q.
  • Тяжелые. Эти погрузчики используются для твердых пород. Грузоподъемность – 0,45 Q. Насыпная плотность варьируется в пределах от 2,5 до 3,2 тонны на кубометр.

Навесное оборудование JCB Грейферный ковш

Информация

готова предложить большой ассортимент навесного оборудования, ручного инструмента и спецтехники JCB. Вся продукция произведена в Великобритании. Статус официального партнера позволяет нам устанавливать минимальные цены на грейферные ковши и другую технику, а также постоянно иметь в наличии все позиции, перечисленные в каталоге. На грейферы для экскаваторов и другое навесное оборудование, которое можно купить в «ЛОНМАДИ», действует гарантия производителя. Грейферный ковш экскаватора или манипулятора — это простое и эффективное грузозахватное устройство, применяемое для подъема и погрузки сыпучих материалов, а также выемки разработанного грунта из глубоких котлованов. При изготовлении современных захватов применяется мощный гидравлический привод, обеспечивающий надежное удержание груза. Некоторые модели могут оснащаться челюстями круглого сечения, подходящими для рытья колодцев.

Грейферные захваты для металлолома и другого груза, представленные в продаже, имеют гидроцилиндры увеличенного размера. Конструкция грейферов усилена в местах, испытывающих наибольшие нагрузки. Все важные узлы надежно защищены, что предотвращает случайное повреждение при работе с твердыми материалами. Гибкие шланги, которые устанавливаются на грейферные захваты для бревен и металлолома, имеют увеличенную толщину и выполнены из материалов, стойких к истиранию и не деградирующих под воздействием агрессивных веществ, высоких температур и УФ-излучения.

По желанию заказчика грейфер может комплектоваться телескопическим оборудованием, позволяющим работать в котлованах глубиной до тридцати метров. При использовании подобной техники следует учитывать, что использование удлиненных грейферных ковшей для кранов или экскаваторов требует от операторов тщательного соблюдения техники безопасности. Перед началом работы необходимо убедиться, что поверхность, на которой находится техника, обеспечивает достаточный запас устойчивости.

Преимущества заказа грейферов для экскаваторов у нас

Желаете уточнить характеристики или стоимость оборудования? Обратитесь к консультантам компании. Мы готовы помочь с подбором грейферного ковша для экскаватора или манипулятора по доступной стоимости. Вся техника поставляется напрямую со склада и регулярно имеется в наличии. «ЛОНМАДИ» располагает сетью представительств, позволяющей приобрести спецтехнику, оборудование и ручной инструмент за пределами Москвы.

В компании можно не только купить гидравлический грейфер и другое навесное оборудование. Вы нуждаетесь в профессиональных услугах по техобслуживанию и ремонту? В распоряжении «ЛОНМАДИ» имеется собственный сервисный центр, в котором есть всё необходимое для проведения качественной диагностики и ремонтных работ любой сложности. Компания использует OEM-запчасти и расходные материалы, рекомендованные производителем. Заказчики, занимающиеся ремонтом самостоятельно, могут купить запасные части для грейферных ковшей отдельно.

Модификации и их технические характеристики

ПЭФ-1БМ ПЭФ-1БМ-1 ПЭ1М-01 без гидропривода ПЭ1М-02 с гидроприводом ПЭ1М-03 (система ДУ)
Грузоподъемность, т 1 0.9 1
Базовый трактор МТЗ-80/82.1
Высота погрузки, м 3.7 4.2 4.32 3.7
Максимальный вылет стрелы, м 3.9 4.9 5.14 3.9
Объем грейфера, м³ 0.56
Глубина копания, м 2.5 3.5 3.74 2.5
Вес погрузчика, т 2.4 2.42 2.35
Скорость передвижения, км/ч 19
  • ПЭФ-1БМ(Р) — стрела погрузчика оборудована ротатором;
  • ПЭ-Ф-1БМ-100 — редуктор с насосами НШ-32 заменяют на насос НШ-100;
  • ПЭ-Ф-1БМ(У) — погрузчик с усиленной колонной — диаметр ее основания на 4 см больше, чем у обычной;
  • ПЭФ-1БМ(Т) — оснащение телескопической надставкой, что делает вылет стрелы больше на 1 м;
  • ПЭ-Ф-1БМ-1— модель комплектуется итальянской гидравликой. Рабочий ресурс техники увеличивается, управление с помощью 3-х тросовых джойстиков выполняется более плавно, без рывков.

Итальянская гидравлика:

  • гидрозамки одностороннего действия на гидроцилиндрах домкрата;
  • гидрозамок гидроцилиндра стрелы;
  • гаситель на гидроцилиндре поворота, регулировка на давление 127 кг/см²;
  • регулируемый дроссель с обратным клапаном — для настройки расхода рабочей жидкости в одном направлении (полость опускания стрелы), в обратном направлении поток свободен (для корректировки спуска стрелы без рывков);
  • масляный фильтр сливной (гидравлический, тонкой очистки = 10 мкм);
  • заливная горловина с воздушным фильтром и несъемной сеткой для очистки масла;
  • указатель уровня масла с термометром в баке;
  • манометр.

Погрузчик ПЭ1М-03 оснащается пультом ДУ, управление им может осуществляться оператором за пределами кабины, улучшая контроль за проведением работ и их корректировку.

Модели погрузчиков ПЭ1М-04, 05 и 06 устанавливаются на производственный трактор МТЗ-92П.

Примечания

  1. Грейфер — статья из Большой советской энциклопедии.
  2. 1234567891011121314151617181920212223242526272829 Грузоподъёмные и транспортирующие машины на заводах строительных материалов/В. П. Балашов — М: Машиностроение — 1987 — 384с., ил.
  3. Грейфер // Толковый словарь русского языка : в 4 т. / гл. ред. Б. М. Волин, Д. Н. Ушаков (т. 2—4) ; сост. Г. О. Винокур, Б. А. Ларин, С. И. Ожегов, Б. В. Томашевский, Д. Н. Ушаков ; под ред. Д. Н. Ушакова. — М. : Государственный институт «Советская энциклопедия» (т. 1) : ОГИЗ (т. 1) : Государственное издательство иностранных и национальных словарей (т. 2—4), 1935—1940.
  4. 12345678Беркман И. Л., Раннев А.В, Рейш А. К. — Универсальные одноковшовые строительные экскаваторы, Уч-к — M: Высшая школа, 1977, 384с., ил.
  5. 12345П. Н. Ушаков, М. Г. Бродский — Спр-к: Краны и лифты Промышленных предприятий, 1974, 352 с., илл.
  6. 123456789П. З. Петухов, Г. П. Ксюнин, Л. Г. Серлин — Специальные краны — М: Машиностроение, 1985, 248с.
Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
