Переносные газоанализаторы. Оперативное определение газовой смеси

Особенности переносных газоанализаторов

В зависимости от правил использования все индикаторные конструкции делятся на несколько групп. Портативные приборы наиболее часто применяют для определения уровня того или иного газа на различных территориях или участках (в парковых зонах, в зонах с высокой степенью загрязнения), в колодцах и туннелях, замкнутых сосудах, на заводах, в производственных цехах.

К преимуществам выбора переносного устройства следует отнести:

  1. Доступная цена прибора.
  2. Одним из главных положительных свойств выступает мобильность конструкции.
  3. Простые правила эксплуатации.
  4. К плюсам можно отнести расширенный спектр определяемых газов.
  5. Высокая степень чувствительности прибора определяет широкое использование во всех областях промышленности, и в быту.
  6. Ко всем современным моделям можно дополнительно подключать сенсоры различного принципа действия (оптические, электрохимические, каталитические разновидности).
  7. Максимально быстрое определение взрывоопасных газов в помещении.
  8. Все конструкции имеют небольшой вес корпуса и удобную обтекаемую форму.
  9. Для многих моделей возможна ручная настройка чувствительных порогов для исследуемых газов.

При выборе переносного газового анализатора следует отдать предпочтение моделям с дополнительными функциями: Wi-Fi передача сигнала для подключения к компьютеру или ноутбуку, наличие встроенной памяти и электронного журнала с датами проведения исследований.

Сравнительные характеристики газоаналитических приборов для контроля воздушной среды в колодцах, подвалах, цистернах

ХарактеристикиЗначения
ОКА-92МТ«Джин-Газ» ГСБ-3М-01ТГС-3ИКомета-М«Анкат-7664М»
Условная стоимость без НДС, рос. руб.2441031000 + 6000 (прибор + программа)254302700031000
Диапазон измеряемых концентраций контролируемых газов:
– CH4, об. %0-0,50 – 50 – 50 – 50 – 5
– O2, об. %0-300 – 300 – 300 – 300 – 30
– CO, мг/м³0-1000 – 1000 – 1000 – 3000 – 200
Рабочий диапазон температуры, °Cот -40 до +50от -30 до +40от -20 до +40от -35 до +50от -20 до +45
Длительность непрерывной работы, ч6 – 8168208
Пороги аварийной концентрации:
– CH4, об. %0,50,5; 20,7; 1,750,5; 10,75; 1,75
– O2, об. %18; 231817,8; 1918; 2319; 23
– CO, мг/м³208020; 6020; 10020; 50
Световая и звуковая сигнализация о превышении порогаестьестьестьестьесть
Наличие цифровой индикации показанийЖКИ цифровой на один газ (остальные – по запросу кнопкой)нетЖКИ без подсветкиЖКИ цифровой на 3 газа с подсветкойЖКИ цифровой на 3 газа с подсветкой
Наличие памяти и выход на компьютернетпамять 200 измерений с выходом RS-232 на ПК; распечатка превышенийнетпамять 10 000 измерений, выход по RS-232 на ПК; распечатка всех данных и выборка превышенийпамять, среднее значение концентрации
Глубина пробоотбора, м6; 30 (заказ)7; 15 (заказ); максимум 50 м37; 15 (заказ)10
Метод пробоотборадиффузионный с выносным зондомдиффузионный пробоотбор, выносной датчик с сенсорами на кабелепринудительный от микронасоса в приборе; шланг длиной 3 метрапринудительный от микронасоса в приборе через шланг длиной 20 м с поплавковым зондомпринудительный от микронасоса в приборе
Уровень взрывозащитынет по умолчанию, 1ExibIIBT61ExdibIIBТ41ExibIICT6X1ExdiaIICT4X1ЕxibIICT6Х
Защита от механических воздействийIP53IP54IP54IP54IP54
Габариты, мм75×165 (датчик)138×65×54 (датчик)225×85×35170×80×85110×210×80
150×80×30 (пульт)235×100×245 (пульт)
Масса, г300 (датчик)21006007001200
500 (пульт)
Время «жизни» сенсоров, лет:
– ТК (CH4)23533
– ЭХ (О2)215103
– ЭХ (CO)215103
Наличие связи с поверхностьюнеткнопка на выносном датчике для тревогинетнетнет
Гарантия, месяцев1224121812
Срок службы приборов, лет10551010
Стоимость ежегодного технического обслуживания, рос. руб. без НДС880 – госповерка за канал; 1920 – замена сенсора3300 – госповерка; 3900 – тех. обслуживаниенет данных2500 – 3000нет данных

Из рассмотренных шести приборов выделяют две группы по принципу действия: это приборы со спускаемым выносным зондом (Ока-92МТ и «Джин-Газ» ГСБ-3М-01) и приборы с принудительным забором пробы воздуха в прибор через шланг (Комета-3М, ТГС-3И и Анкат-7664М). Каждый метод измерений имеет свои недостатки и преимущества.

При использовании выносного датчика отсутствует необходимость включать электрический микронасос с большим энергопотреблением и значит, уменьшается вес и увеличивается время работы прибора на одной зарядке аккумулятора, да еще и, при необходимости, имеется связь с поверхностью (только у приборов «Джин-Газ» ГСБ-3М-01). Однако замеры на дне колодца сделать невозможно, если его глубина больше, чем длина электрического кабеля, соединяющего спускаемый датчик. Замена электрического кабель-тросса – очень ответственная процедура из-за необходимости герметизировать электрический разъем. При механическом повреждении кабеля происходит короткое замыкание, и прибор выходит из строя. К тому же в колодцах на дне часто находится вода и грязь, а для датчика-зонда попадание в воду приводит к выходу из строя. Заливание водой спускаемого датчика-зонда часто происходит, если зонд подвешивают на стенку колодца во время работы, а по стенам стекает конденсат влаги.

Когда при контроле воздуха используют шланг и забирают пробу на анализ в прибор, расположенный на поверхности земли, то нет необходимости опускать «нежный» прибор в грязь или в воду. Вода не может попасть в прибор, поскольку у шланга имеются непотопляемый поплавок и фильтр. Шланг легко отсоединяется от прибора и переносится отдельно, а также легко заменяется, наращивается или укорачивается. Если при спуске в колодец регулярно проверять прозрачный шланг на порезы и проколы, то гарантируется отбор пробы из точки контроля.

Вывод: все представленные трёхкомпонентные газосигнализаторы имеют значительные преимущества среди остальных отечественных и зарубежных газоаналитических приборов для контроля атмосферы в колодцах и замкнутых подземных объектах и соответствуют всем современным требованиям техники безопасности и метрологии.

Назначение и особенности продукции

Пусть это средство не так популярно, но у него есть ряд преимуществ, которые позволяют использовать изделие в промышленных районах. Встречаются модели и для дома, они помогут отслеживать изменение воздуха в помещение, а в некоторых случаях предупреждать человека об опасности.

Сегодня оборудование широко применяется в следующих сферах:

Экологи при помощи газоанализатора контролируют качество воздушной смеси. Благодаря постоянному мониторингу атмосферы, ученые способны вовремя предотвратить появление новых техногенных катастроф и своевременно реагируют на изменение окружающего воздуха.
Нередко изделие применяется в системах обеспечения безопасности на различных крупных предприятиях. Кроме того, нередко устанавливается в гаражах и котельных, колодцах и в подземных постройках. Главное назначение – определить уровень вредных компонентов в рабочей области.
При помощи этого устройства можно легко отслеживать промышленные выбросы на различных заводах, особенно, в сферах нефтехимии, металлургии и т.п

В этих сферах важно постоянно следить за газовой средой, а также регулярно замерять содержание вредных веществ, таких как: азот, метан, водород и т.п. Потому что они негативно отражаются на здоровье человека, особенно при превышении их нормы

Особенность, такого оборудования — в том, что оно способно отслеживать состояние атмосферы в режиме реального времени.
Нередко подобные модели устанавливаются на предприятиях, где имеются газовые котлы, печи, горелки и т.п.
При помощи этого изделия работники газовой службы могут быстрее находить и устранять места утечки, а также проводить качественную гидроизоляцию труб.
Однако, подобное средство показывает высокие результаты не только на суше, но и применяется для тщательного анализа жидкостей. Особенно, которая подвергается очистке. Конечно, стандартные варианты для этого не подойдут, в этом случае используются специальные модификации, например, газоанализатор кислорода. Подобное оборудование чаще всего встречается на станциях аэрации.
Автосервисы также не обходят стороной этот продукт, так как он помогает в современной диагностике транспортных средств. Здесь также используется соответствующая модификация, которая замеряет 4 компонента – угарный газ, метан, кислород и оксид азота. Благодаря этому устройству определяется токсичность выхлопных газов и если они превышают норму, то находят причину появления дефекта.
Также подобное изделие применяется и в жилых зонах, что помогает предотвратить утечку газа.
Последнее для чего может использоваться газоанализатор – определение наличия алкоголя в крови.

Как видно, область применения этого устройства достаточно обширна. Изделие затрагивает практически все сферы жизнедеятельности. Без него невозможно правильно организовать работу на производственных участках или провести газ в жилой дом. Конечно, универсального аппарата нет, поэтому производители выпускают различные модификации этого оборудования.

Это интересно: Вибрационная болезнь (вибротравма)

Газовые пожарные извещатели: типы, разновидности, плюсы и минусы

Различные научные изобретения, используемые при создании оборудования, средств, устройств технических систем безопасности, давно не вызывают удивления. В их ряду анализаторы выделений/паров взрывчатых, отравляющих материалов, наркотических веществ, способные по содержанию в несколько миллионных долей в воздухе безошибочно определять их при контроле/проверке.

Для защиты помещений зданий, сооружений от возгорания разработаны аналогичные чувствительные устройства, названные извещателями пожарными газовыми (ИПГ), реагирующие на появление газов, выделяющихся при тлении горении материалов. Такое краткое определение этим изделиям дает НПБ 71-98, устанавливающий общие технические требования к методам испытаний как проводных, так и автономных ИПГ; СП 5.13130.2009, нормирующий проектирование установок АПС, стационарных систем пожаротушения. Несколько иную трактовку понятия «пожарный газовый извещатель» дает ГОСТ Р 53325-2012, определяющий общие требования к техническим средствам АПС/АУПТ, а точнее:

Газовый пожарный извещатель – это ИП, что реагирует на изменение химического состава воздушной среды, вызванное воздействием пожара.

Согласно этим официальным документам ИПГ следует монтировать на потолках, стенах помещений, а также в других местах на строительных конструкциях зданий, сооружений, соответствующих требованиям технических паспортов, инструкций/рекомендаций по установке, эксплуатации/обслуживания изделий от предприятий изготовителей; специализированных предприятий, имеющих лицензию МЧС на право ведения таких работ.

Диапазон определяемых газов

Как для бытовой эксплуатации, так и для сферы промышленности важно знать спектр определяемых газов для конкретного прибора

Современные газовые анализаторы способны выявить в составе воздушной смеси следующие виды газов:

  1. Оксид углерода, что зачастую необходимо для бытового применения.
  2. Сероводород наиболее часто скапливается в колодцах, коллекторах, канализационных системах. Поэтому, переносные приборы берут с собой исследователи, ремонтные бригады.
  3. Процентное содержание кислорода в помещении или выхлопных газах.
  4. Метан.

Также в спектр определяемых веществ входит пропан и диоксид серы.

Какими могут быть газоанализаторы

Каждому, кто собрался купить газоанализатор, инструкция по его эксплуатации расскажет о его назначении, принципе работы и функциональности. Но, чтобы быть уверенным, что приобретаемое устройство подойдет, следует знать, какими они могут быть.

Классифицируют это оборудование по разным признакам. Его различают по:

Конструктивному исполнению. Существуют стационарные, переносные (для работы на разных участках производства) и портативные (первичное средство защиты).

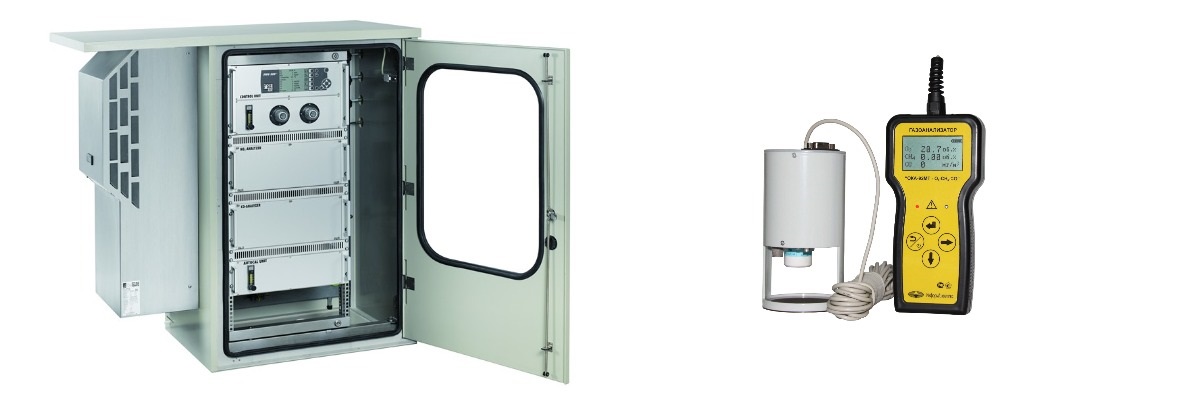

Стационарный (слева) и переносной анализаторы

Способу действия. Производят ручные и автоматические анализаторы.

Ручные газовые анализаторы

  • Количеству измеряемых компонентов (примесей). Можно найти однокомпонентные и многокомпонентные устройства. Полар – многокомпонентный.
  • Количеству каналов измерения (точек отбора пробы). Есть агрегаты одноканальные и многоканальные. СИГМА-1М – многоканальный.

Есть разные типы газоанализаторов в зависимости от принципа их работы. В этом случае оборудование разделяют на:

  • Оптическое. Чаще всего используется при возможной утечке взрывоопасного или горючего газа.
  • Электрохимическое. Применяют для выявления токсичных газов.
  • Сенсорное. Созданное на основе полупроводниковых сенсоров, оно может быть течеискателем и горючих, и токсичных газов.

Лучшие термокондуктометрические переносные

Наиболее распространённый тип приборов. Принцип действия основан на выявлении зависимости электрического сопротивления специальных проводников от концентрации газов. Количественный и качественный состав газовых смесей оказывает влияние на их теплопроводность. Газовая смесь поступает в ячейку цилиндрической формы, меняя температуру нагревательного прибора. Соответствующий сигнал поступает на дисплей прибора.

GX-2003

Страна производитель – Япония. Одна из самых совершенных моделей мультигазоанализаторов компании «Riken Keiki Co». В настоящее время портативный аппарат снят с серийного производства, но по-прежнему его можно встретить в продаже.

GX-2003 внесён в государственный реестр. Применяют его для непрерывного автоматического контроля содержания в рабочей зоне кислорода, горючих и токсичных газов.

Результаты замеров выдаются прибором практически моментально. Конструкция имеет встроенный микронасос и может оснащаться датчиками от 2 до 5 штук.

Сфера использования прибора: химические и нефтеперерабатывающие предприятия, угольные шахты. Устройство может работать в диапазоне температур от -20°C до +40°C и относительной влажности воздуха до 97%, при условии отсутствия конденсации.

Достоинства:

  • большая точность измерений;
  • стабильная работа;
  • простота настройки;
  • возможность самостоятельно устанавливать пороги сигнализации.

Главный недостаток:

отсутствие прибора в свободной продаже.

Отзыв

Семён В.
Удобный и надёжный в работе прибор. Хорошая точность показаний. Никогда не подводит.

М-02

Страна производитель – Россия. Модель внесена в госреестр, имеет общепромышленное назначение. Используется для оперативных измерений концентрации токсичных и взрывоопасных газов. Пороговые значения обозначаются световыми и звуковыми сигналами до 75 дБ.

Одновременно М-02 может анализировать до 4-х компонентов газовой смеси. Продолжительность работы в автономном режиме до 70 часов. Диапазон рабочей температуры от -40°C +60°C.

Достоинства:

  • возможность корректировки режимов чувствительности;
  • наличие функции памяти измерений за последние 48 часов;
  • самодиагностика;
  • небольшой вес и габаритные размеры;
  • индикатор зарядки аккумулятора.

Недостатки:

не выявлены.

Отзыв

Михаил Х.
Беру прибор с собой в шахту. Работает три года без поломок.

Использование прибора для анализа газовых смесей

Рассматриваемые приборы являются высокотехнологичным и высокоточным измерительным оборудованием, предназначаются для анализа входящих в атмосферный воздух компонентов, а также способные определять качественный и количественный состав газовых смесей. Приборы оснащены особыми датчиками, которые отмечают превышение уровня содержания опасных компонентов в воздухе. Как правило, для полноценной работы этих устройств требуется еще и вспомогательное оборудование, которое, например, будет создавать необходимое давление (компрессоры), а при обнаружении вредных веществ – начнет автоматическую очистку воздуха от смол, пыли и т. п.

С помощью приборов газового анализа возможно производить:

  • Экологический контроль воздуха, т.е. мониторить атмосферу на предмет предотвращения катастроф техногенного характера и своевременно реагировать на факт их возникновения (например, определение наращивания концентрации опасного углекислого газа или других вредных веществ).
  • Контролировать текущую атмосферу в рабочей зоне, поддерживая систему обеспечения охраны труда и промышленной безопасности. Особенно это актуально для больших гаражей, котельных, глубоких колодцев, а также в тоннелях и иных подземных объектах. Они предназначаются не только для определения наличия вредных субстанций, но и одновременно направлены на устранение их влияния (например, автоматическое включение вентиляции).
  • Мониторинг промышленных выбросов при осуществлении технологических процессов на объектах энергетики, металлургии, нефтехимии и цементной промышленности. Однако, на данных производствах необходимо знать допустимый вредный состав газовой среды и регулярно получать замеры содержания водорода, кислорода, метана, серы, азота и т.п. Промышленные анализаторы считаются самыми мощными, ибо они могут мониторить до 50 разных компонентов одновременно.
  • Анализ работы газовых турбин, печей и горелок, а также котлов – любого оборудования, в котором применяется механизм сгорания топлива.
  • Выявлять места протечки газа при монтаже газопровода или гидроизоляции трубопровода.
  • Определять концентрацию газа в жидкости, что необходимо для процедур очистки воды. Обычно, для этих целей применяют способ анализа кислорода и его парциального давления, чтобы узнать его общее содержание в жидкости.  Сфера использования – станции аэрации и очищения сточных вод, лаборатории по контролю качества воды.
  • Анализ выхлопных газов автомобиля в сфере автодиагностики. Такое оборудование способно замерить 4 составных газовой смеси – O2, NOx, CH, CO2. Отсюда будет рассчитана токсичность выхлопа и, соответственно, возможно будет определить общее состояние машины, выяснить проблемы и неисправности ДВС, а также системы зажигания и циркуляции топлива;
  • Контроль качества атмосферы в жилой зоне – помогает определить источники утечки на бытовом уровне;
  • Контроль за алкогольными парами, выдыхаемыми человеком — поможет установить уровень наличия алкоголя в крови.

Как выбирать

Главный критерий выбора портативного газоанализатора – назначение использования прибора. Современные устройства способны одновременно анализировать несколько веществ. Это увеличивает их стоимость, но не всегда требуется для выполнения конкретных задач. Если есть необходимость проверять концентрацию только одного вида газа, не стоит переплачивать за неиспользуемые функции.

Каким газоанализатором пользуетесь Вы?

ОптическимТермохимическим

Портативные приборы постоянно носятся человеком с собой, поэтому нужно позаботиться о том, чтобы их вес и габариты были минимальны

Важное значение имеют взрывозащита и влагонепроницаемость устройств. Портативные газоанализаторы должны иметь удобные и надёжные крепления. Часто их приходится подвешивать к ремням или другим элементам одежды

Часто их приходится подвешивать к ремням или другим элементам одежды.

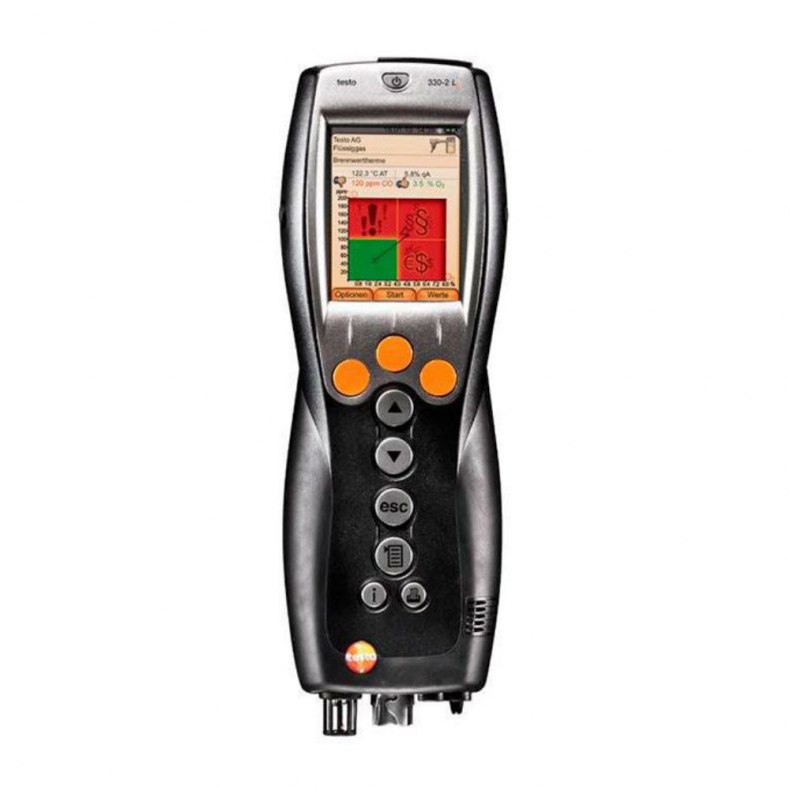

Мобильный газоанализатор testo 330LL

Ультракомпактный прибор, основанный на электрохимическом способе определения различных газов и их смесей. Используется в теплотехнических измерениях. Реализуется с комплектом сменных сенсоров и зондов, используя которые можно поочерёдно устанавливать наличие и концентрацию газа в атмосфере. Имеет батарейный источник питания, что, с одной стороны, позволяет использовать данный газоанализатор практически в любых условиях, но, с другой, делает показания зависимыми от уровня заряда на питающей батарейке.

В отличие от большинства аналогичной техники использует для вывода результатов не цифровой способ, а столбчатую цифровую диаграмму, что увеличивает точность интерпретирования результата измерения в условиях ограниченной освещённости. Сменные зонды позволяют подносить прибор сколь угодно близко к месту определения состава воздуха, что обеспечивает максимальную объективность при замерах. При полностью заряженной батарейке контроль атмосферы можно выполнять непрерывно на протяжении двух часов, фиксируя одновременно на дисплее несколько измеряемых параметров.

При достаточно малом (до 0,01 Па) пороговом давлении газа точность прибора находится в пределах ±0,3 МПа, чего бывает вполне достаточно для большинства случаев измерений. Недостаток мобильного газоанализатора testo 330LL в том, что определение в атмосфере определённых газов будет производиться последовательно, а не одновременно, что повлияет на оперативность итогового результата. Цена прибора – от 95 тыс. руб. Аналогами такого типа техники являются газоанализаторы Seitron Casper и АГМ-505.

Как выбрать газоанализатор

При покупке прибора в первую очередь необходимо определить его назначение: какое вещество он должен находить и в каких условиях.

После этого рекомендуем определить форм-фактор оборудования. Если вам нужен газоанализатор для постоянного контроля воздуха в одном помещении, выбирайте стационарную модель.

Мобильное или переносное оборудование используют при частом переходе с одного рабочего места на другой.

Третий важный фактор – точность определения. Для некоторых газов изменение концентрации в 0,01 % уже является критичным. Прибор должен быстро фиксировать такие колебания и оповещать об этом пользователя.

Устройство газоанализатора

Почти что все подобные устройства имеют в собственной конструкции три ключевых элемента – детектор (преобразователь), измерительную часть и источник питания. Касательно детектора, то его можно условно представить как сверхчувствительный модуль, способный определять наличие/отсутствие тех или иных паров в воздушной смеси, о чем подается соответствующий сигнал оператору.  Данный сенсор может основываться на различных принципах работы, в зависимости от способа фиксации химического вещества. Саму же обработку сигнала производит модуль измерения. Благодаря ему бытовые квартирные газоанализаторы способны не только зарегистрировать факт наличия того или иного вещества, но и отразить его конкретную величину визуально (например, вывести числовое значение на дисплей). А если говорить о новейших моделях рассматриваемых устройств, то они могут разложить анализируемое вещество на составные части и отобразить каждую конкретную величину.

Для осуществления постоянной/автономной работы в конструкции приборов предусмотрены разные источники питания. Это могут быть и батареи формата АА и ААА, аккумуляторы, либо же питание может осуществлять от электрической сети. Таким образом, существуют как портативные, так и стационарные модели.

Что такое газоанализатор?

Газоанализаторами называют приборы, при помощи которых производится анализ газовых смесей для установления их количественного и качественного состава.

Можно выделить три группы газоанализаторов по принципу действия:

1. Первая группа газоанализаторов – это приборы, работа которых основана на физических методах анализа, которые включают в себя и вспомогательные химические реакции. Газоанализаторами из этой группы определяют изменение давления или объёма смеси газов в результате химических реакций отдельных её компонентов.

2. Вторую группу газоанализаторов составляют приборы, работа которых основана на физических методах анализа, а именно вспомогательных физико-химических процессах (фотоколориметрических, термохимических, электрохимических и других). Процессы, основанные на изменении цвета компонентов (веществ) в результате реакции с анализируемым веществом смеси газов, называются фотоколориметрическими. Процессы, основанные на измерении теплового эффекта в результате горения (реакции каталитического окисления) газа, называются термохимическими. Процессы определения концентрации газа в газовой смеси по значению электрической проводимости электролита, который поглотил этот газ, называются электрохимическими.

3. Третья группа газоанализаторов – это приборы, работа которых основана только на физических методах анализа (оптических, термокондуктометрических, термомагнитных и других), то есть на измерении температуры кипения, магнитной восприимчивости (термомагнитные методы), плотности, вязкости, поглощения и испускания света (оптические методы), теплопроводности (термокондуктометрические методы) и других физических свойств газовой смеси, зависящих от её состава.

Кроме разделения газоанализаторов по принципу действия, их также можно разделить по другим критериям: — в зависимости от выполняемых задач различают газоанализаторы для контроля выбросов и технологических процессов, газоанализаторы горения (мониторинг выбросов азота, серы, углеводородов, оксидов углерода), газоанализаторы для анализа и очистки воды, газоанализаторы для определения параметров рабочей зоны (фиксируют наличие опасных паров и газов в рабочей зоне, в шахтах, помещениях, коллекторах, колодцах); — по конструктивному исполнению различают стационарные и переносные газоанализаторы; — по функциональным возможностям различают газоанализаторы, индикаторы и сигнализаторы; — по количеству каналов измерения выделяют многоканальные и одноканальные.

Назначение, основные элементы, виды, принцип действия

Газоанализаторы – устройства, с помощью которых определяется состав газовой смеси как качественный (какие именно газы присутствуют), так и количественный (сколько определённых газов находится в смеси).

В первую очередь газоанализаторами оснащаются пожаро-, взрыво- и химически опасные производства, а также шахты, где имеются скопления рудничного газа (метана).

Обязательно применяют газоанализаторы перед тем, как проводить огневые работы в подвалах и колодцах, а также чтобы аттестовать рабочие места на вредных производствах.

Применение для индивидуальной защиты

Портативные газоанализаторы небольших размеров, которыми снабжаются работники опасных производств, можно считать первичными средствами индивидуальной защиты.

Они своевременно сигнализируют о повышенном содержании вредных примесей в воздухе, при котором следует покинуть рабочую зону либо применить средства защиты органов дыхания. Прибор-газоанализатор представлен на фото:

Способ работы устройства

Ручные анализаторы, которые приводятся в действие оператором, основаны на том, что отдельные газообразные компоненты поглощаются специальными реагентами.

Воздух производственной зоны пропускается через поглотитель, который связывает определённый газ. После этого первоначальный объём смеси уменьшается. По уменьшению объёма рассчитывается, сколько газа, связанного поглотителем, там изначально содержалось. В зависимости от квалификации оператора, измерение занимает от пяти до десяти минут.

Работа автоматических анализаторов непрерывного действия основана на физических и химических процессах, а также их сочетании.

Физический принцип измерения результата вспомогательной химической реакции обеспечивает работу объёмно-манометрических или химических анализаторов. В этих приборах измеряется, насколько изменился объём либо давление смеси газов после того, как её компоненты вступили в определённые химические реакции.

Физико-химический принцип действия, совмещённый с физическим, имеют следующие устройства:

Хроматографические. В них проба разделяется за счёт того, что разные газы проходят поглотительный слой каждый со своей индивидуальной скоростью. Результат разделения фиксируется, проводится автоматический расчёт.

Термохимические. В этих устройствах проходит окисление (с дополнительными катализаторами) составных частей газовоздушной смеси. При окислении выделяется тепло; температура измеряется терморезистором. По степени нагрева определяется концентрация компонентов.

Фотоколориметрические. В них содержание компонентов измеряется по результату их цветной реакции с веществами-индикаторами.

Электрохимические газоанализаторы определяют концентрацию газа в смеси по величине электропроводности раствора, который поглощает этот газ.

Чисто физические принципы работы имеют следующие автоматические газоанализаторы:

Термокондуктометрические. При изменении состава газовой смеси меняется её теплопроводность. Это изменение регистрируется терморезисторами.

Денсиметрические. Измеряют плотность газовой смеси, которая меняется в зависимости от качества и количества газов, входящих в неё.

Магнитные. Применяются для измерения концентрации кислорода в воздухе производственной среды по его магнитным свойствам.

Оптические. Анализируют состав газовой смеси по её оптической плотности, а также спектрам испускания или поглощения.

Разновидности

Кроме различия по способу действия (ручные или автоматические) и принципу работы, газоанализаторы для воздуха рабочей зоны подразделяют на типы:

  • Стационарные. Такие приборы автоматически отслеживают концентрацию газов. В промышленном исполнении, если допустимое содержание опасной газовой составляющей превышено, они подают световые и звуковые сигналы, а также включают вентиляцию и прочие системы безопасности;
  • Переносные. Предназначены для определения концентрации газовых примесей в разных местах производственной зоны;
  • Портативные. Индивидуальные устройства. Имеют малые габариты и вес, измеряют концентрацию вредных примесей непосредственно там, где находится работник.

Кроме того, по количеству измеряемых примесей эти приборы бывают одно- и многокомпонентными, а по числу каналов (датчиков или точек отбора пробы) – одно- и многоканальными.

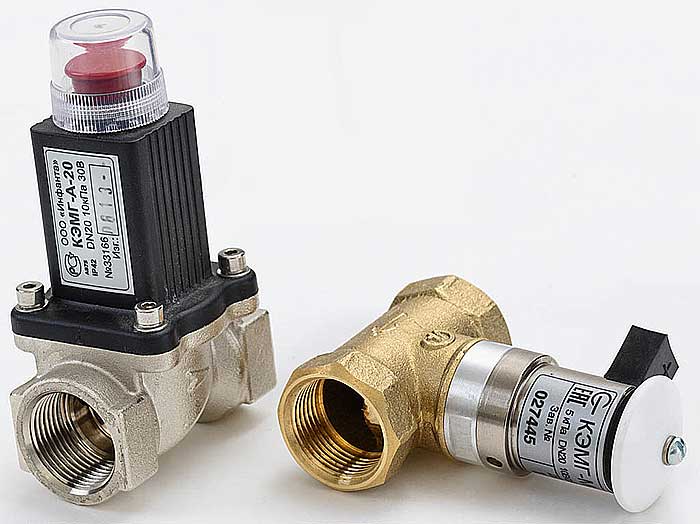

Клапаны бытовых детекторов газа

Если на кухне есть вытяжка, включающаяся по сигналу прибора, то безопасность в помещении во многом обеспечивает отсекающий клапан. Он работает по электромагнитному принципу. Он мгновенно пресекает поступление горючего по сигналу прибора.

Есть таких виды клапанов:

  1. По диаметру трубы, проводящей газ.
  2. Электрические.
  3. Имеющие, допустимое давление.

Их виды по конструкции таковы:

  1. Нормально-открытый. Он взводится ручным способом. Для его работы не требуется напряжение. Когда срабатывает детектор, следует электрический сигнал, и клапан закрывается. Обозначение клапана — «NA».
  2. Нормально-закрытый. Его взведение аналогично. Но необходимо электричество. Он всегда работает под напряжением. По импульсу от устройства напряжение исчезает, происходит закрытие клапана.

Для бытовых задач оптимально использовать первый вид. Ведь при сбоях с электричеством его функциональность никак не пострадает.

Газоанализатор. Виды и работа. Применение и особенности

Газоанализатор – это измерительный прибор, предназначенный для определения концентрации определенных компонентов в газовых смесях. Он может работать в ручном или автоматическом режиме. Результат измерений выражается в процентном соотношении концентрации или просто сообщается о критическом превышении установленной нормы определенного вещества в воздухе или другой газовой среде. Устройство предназначено для измерения содержания отдельного компонента и не может реагировать на превышение концентрации другого.

Разновидности устройств по функциональным возможностям
Газоанализаторы разделяют на несколько видов в зависимости от их функционального предназначения. Они производятся в виде:
  • Индикатора.
  • Течеискателя.
  • Сигнализатора.

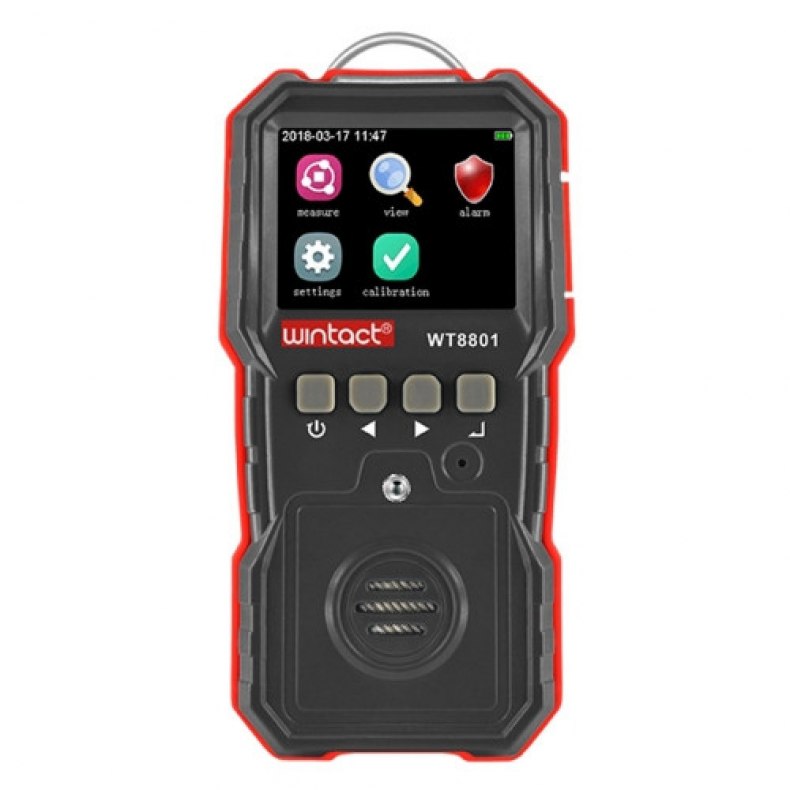

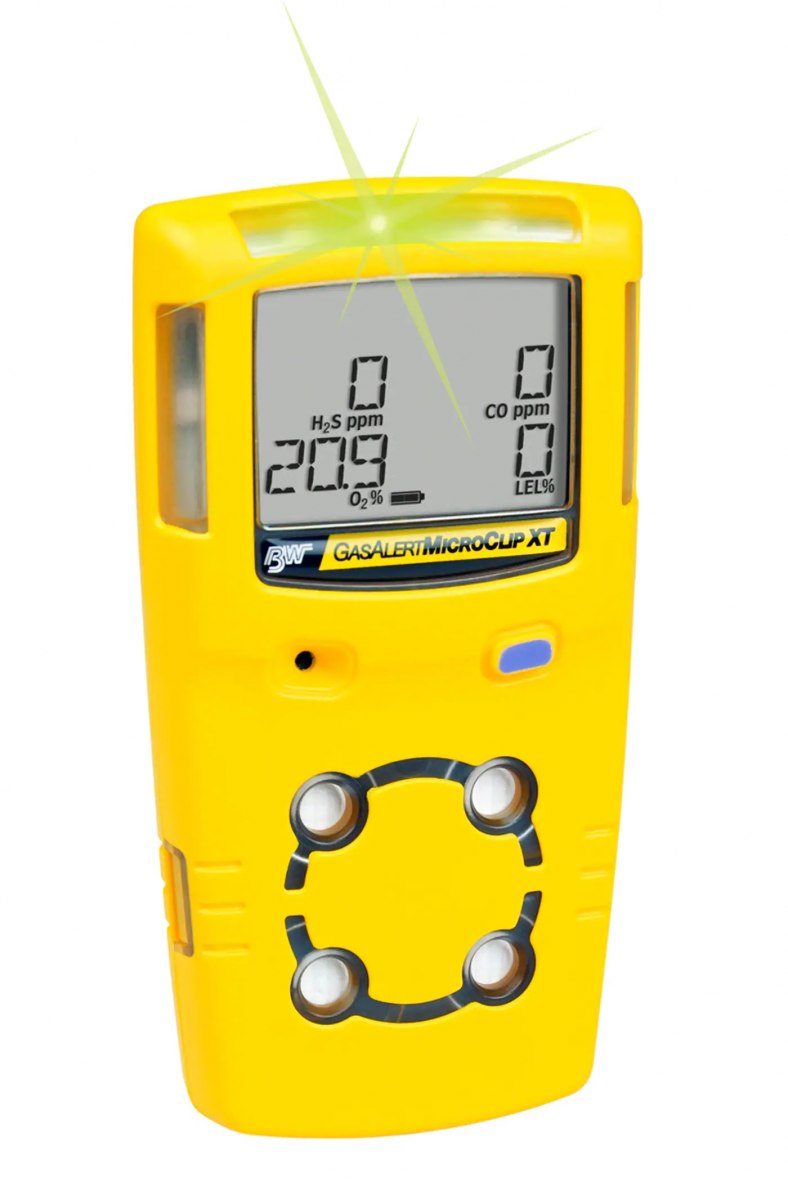

Приборы индикаторного типа предназначены для кратковременного измерения с целью определения концентрации определенного компонента в газовой среде. Такие устройства зачастую представлены переносными портативными моделями.

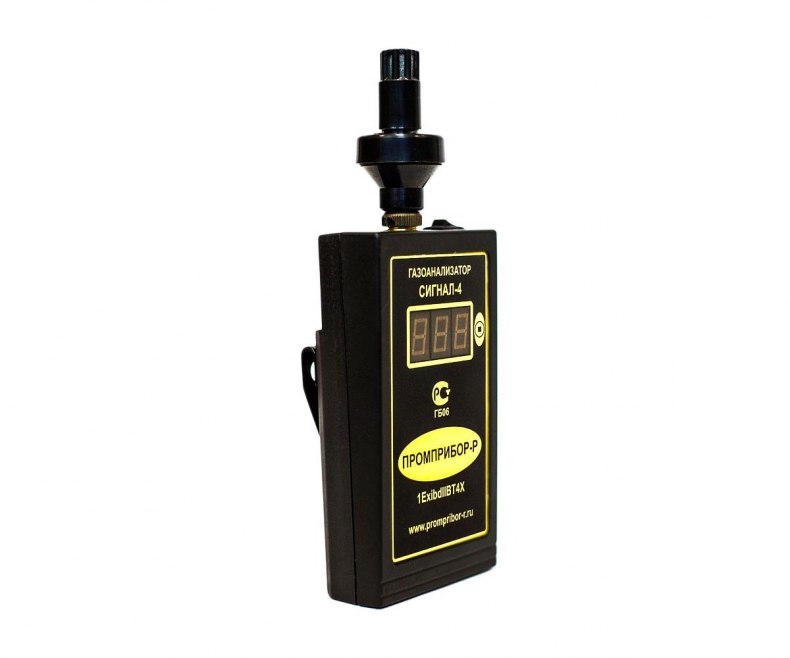

Газоанализаторы в виде течеискателей также являются портативными. Они предназначены для поиска течи в газовых трубах. С помощью такого устройства можно точно определить поврежденный участок, через который осуществляется утечка в атмосферу. Прибор работает практически по принципу индикатора, но анализирует не общий объем газа в помещении, а охватывает ограниченное пространство вокруг чувствительного элемента. Прикладывая прибор к трубе, осуществляется сканирование газа вокруг ее стенок с целью выявления участка, где превышение концентрации будет максимальным.

Зачастую такие приборы оснащаются взрывозащищенным корпусом, что исключает образование искры способной воспламенить среду, если идет анализ повреждения труб с горючими газами. Течеискатели часто можно встретить у работников жилищных управляющих компаний, которые проверяют герметичность подключения колонок, плит и духовых шкафов к трубам. Это компактные и легкие приборы, позволяющие осуществлять анализ воздуха на наличие примесей природного газа за считанные секунды.

Назначение этих устройств

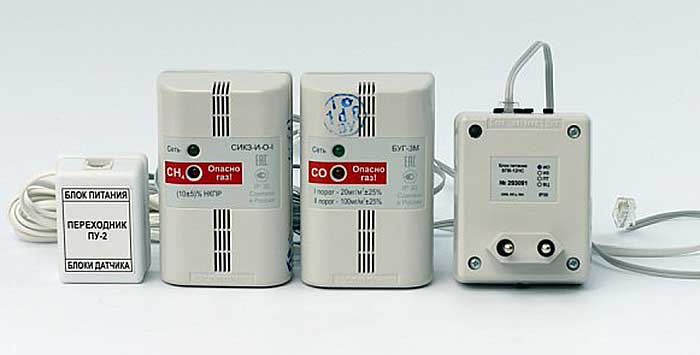

Когда в помещении, в воздухе концентрируется опасная пропорция опасных веществ, устройство немедленно оповещает об этом. Применяются звуковые и световые сигналы. Блокируется подача газа.

Монтаж этого прибора обезопасит жильцов квартиры от аккумулирования газа в помещении и поспособствует оперативному устранению утечки. Если прибор имеет модуль GSM, связанный с номером абонента, то он может направлять сигнал на телефон.

И сегодня часто устройство называют бытовым сигнализатором газа – датчиком утечки угарного газа.

И это логично, ведь он монтируется там, где есть угроза скопления опасных элементов.

Шаблонные приборы могут определять концентрацию таких видов газа:

Первый вид наиболее опасный. При его утечке в закрытом помещении возникает смертельная угроза.

Метан есть в главном газопроводе. При его большом скоплении есть большой риск взрыва или пожара.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
