Какие бывают фрезы по металлу?

Действующие стандарты

Основной действующий стандарт на фрезу отрезную ГОСТ 2679-93 (ИСО 2296-72). В нем определены размеры и другие технические условия инструмента.

Тип 2

Исполнение 1

Черт.2

Черт.3

Тип 2

Исполнение 2

Черт.3

Таблица 1

Размеры, мм

Обозначение фрез типа

Применяе- мость фрез типа

js16

H7

, не ме- нее

Число зубьев фрез типа

, не более, фрез

1

2

1

2

1

2

общего назна- чения

для шпоноч- ных пазов

исполнения

испол- нения

испол- нения

1

2

1

2

1

2

2240-0351

2240-0601

2240-0801

50

4

16

27

14

2х7

2х6

0,2

0,1

2240-0201

2240-0602

2240-0802

5

0,2

2240-0202

2240-0603

2240-0803

6

2240-0357

2240-0604

2240-0804

7

2240-0361

2240-0605

2240-0805

8

2240-0365

2240-0606

2240-0806

10

0,3

2240-0367

2240-0607

2240-0807

63

4

22

34

16

2х8

0,1

2240-0371

2240-0608

2240-0808

5

0,2

2240-0203

2240-0101

2240-0151

6

2240-0375

2240-0609

2240-0809

7

0,3

2240-0204

2240-0102

2240-0152

8

2240-0205

2240-0103

2240-0153

10

0,3

2240-0206

2240-0104

2240-0154

12

2240-0387

2240-0251

2240-0259

14

2240-0391

2240-0252

2240-0261

16

2240-0393

2240-0611

2240-0811

80

5

27

41

18

2х9

2х7

0,2

2240-0395

2240-0612

2240-0812

6

2240-0397

2240-0613

2240-0813

7

2240-0207

2240-0105

2240-0155

8

2240-0208

2240-0106

2240-0156

10

0,3

2240-0209

2240-0107

2240-0157

12

2240-0210

2240-0108

2240-0158

14

2240-0413

2240-0109

2240-0159

16

2240-0415

2240-0253

2240-0262

18

2240-0417

2240-0254

2240-0263

20

0,5

2240-0421

2240-0614

2240-0814

100

6

32

47

20

2х10

0,2

2240-0423

2240-0615

2240-0815

7

2240-0425

2240-0616

2240-0816

8

2240-0211

2240-0110

2240-0160

10

0,3

2240-0212

2240-0111

2240-0161

12

2240-0213

2240-0112

2240-0162

14

2240-0214

2240-0113

2240-0163

16

2240-0443

2240-0114

2240-0164

18

2240-0445

2240-0115

2240-0165

20

0,5

2240-0447

2240-0255

2240-0264

22

2240-0451

2240-0256

2240-0265

25

2240-0453

2240-0617

2240-0817

125

8

22

2х11

2х9

0,2

2240-0457

2240-0618

2240-0818

10

0,3

2240-0461

2240-0116

2240-0166

12

2240-0463

2240-0117

2240-0167

14

2240-0465

2240-0118

2240-0168

16

2240-0467

2240-0119

2240-0169

18

2240-0471

2240-0120

2240-0170

20

0,5

2240-0473

2240-0121

2240-0171

22

2240-0475

2240-0257

2240-0266

25

2240-0477

2240-0258

2240-0267

28

2240-0551

2240-0619

2240-0819

160

10

40

55

24

2х12

2х10

0,3

2240-0552

2240-0621

2240-0821

12

2240-0553

2240-0622

2240-0822

14

2240-0554

2240-0623

2240-0823

16

2240-0555

2240-0624

2240-0824

18

2240-0556

2240-0625

2240-0825

20

0,5

2240-0557

2240-0626

2240-0826

22

2240-0558

2240-0627

2240-0827

25

2240-0559

2240-0628

2240-0828

28

2240-0561

2240-0629

2240-0829

32

2240-0562

2240-0631

2240-0831

200

12

26

2х13

2х11

0,3

2240-0563

2240-0632

2240-0832

14

2240-0564

2240-0633

2240-0833

16

2240-0565

2240-0634

2240-0834

18

2240-0566

2240-0635

2240-0835

20

0,5

2240-0567

2240-0636

2240-0836

22

2240-0568

2240-0637

2240-0837

25

2240-0569

2240-0638

2240-0838

28

2240-0571

2240-0639

2240-0839

32

2240-0572

2240-0641

2240-0841

36

0,8

2240-0573

2240-0642

2240-0842

40

Примечание. Фрезы, предназначенные для обработки шпоночных пазов с полями допусков Н9, Р9, N9, изготавливаются по требованию потребителя. Пример условного обозначения фрезы типа 1 диаметром 63 мм, шириной 10 мм общего назначения:

Фреза 2240-0205 ГОСТ 28527-90

То же, фрезы типа 1 для паза с полем допуска по Р9:

Фреза 2240-0205-Р9 ГОСТ 28527-90

4. Поле допуска ширины фрезы общего назначения — k11; поля допусков ширины фрезы , предназначенной для обработки пазов с полями допусков по Н9, Р9, N9, — соответственно k8, e8, f8. По требованию потребителей допускается изготовление фрез с другими полями допусков ширины .

5. Размеры шпоночного паза — по ГОСТ 9472.

6. Элементы конструкции и геометрические параметры фрез указаны в приложении.

7. Технические требования — по ГОСТ 1695.

8. По требованию потребителя допускается изготовление фрез типа 1 с увеличенным числом зубьев.

Конструкция и принцип работы

Данный инструмент повсеместно используется на современном оборудовании с целью создания на заготовке среза любой формы. Это довольно оптимальное устройство, позволяющее делать отверстия, канавки, а также убирать лишний слой стали.

Инструментная единица создается из прочного инструментального сплава с соблюдением максимальной точности. Чтобы выполнить параметры, которые заявлены в ТУ, используется обработка торцовым инструментом с большим набором зубцов – резцовые вставки регулируют параметры до 1 мк.

Конструктивно резец имеет несколько рабочих острых граней. Вставки часто делаются из алмаза, керамики и кардной проволоки для прочности.

Конструкция состоит из:

  • • Части для работы.
  • • Хвостика.
  • • Центрового отверстия.
  • • Торцовых зубьев и канавок между ними.
  • • Шейки посередине.

Каждый зубец обладает, в свою очередь, передней и задней поверхностью, режущей кромкой.

Принцип работы заключается в том, что инструмент быстро вращается. Одновременно движется заготовка. При соприкосновении механически под воздействием давления срезается верхний слой стали.

Плюсы применения станков с ЧПУ

Работа на обычном фрезерном станке требует повышенной внимательности и аккуратности, от которых будет зависеть не только безопасность оператора, но и результат выполняемой работы. Именно поэтому все действия должны выполняться согласно инструкции, а рабочие параметры выставляться на основе таблицы, расположенной на оборудовании. Но, даже в этом случае, качество изготовленной детали может не соответствовать требованиям, так как при работе на классических фрезерных станках, всегда существует вероятность воздействия человеческого фактора.

Именно поэтому, все большую популярность набирают станки для фрезеровки с числовым программным управлением, которые позволяют производить детали высокого качества с минимальной погрешностью размеров. Технология работы на станках с ЧПУ схожа с процессом, проводимым на обычном оборудовании. Но, в данном случае, глубина реза, конфигурация и размеры задаются в программе, которая автоматически выполняет всю работу.

Активное вытеснение обычных станков оборудованием с ЧПУ обусловлено тем, что для создания изделия, оператору достаточно проверить все подвижные механизмы, сменить режущую оснастку, закрепить заготовку на фрезерном столе, настроить программу и запустить двигатель. Далее ему нужно только наблюдать за рабочим процессом и снять изготовленную деталь со стола. Кроме простоты работы для человека, станки с ЧПУ имеют и другие преимущества:

  • высокая скорость изготовления деталей, которая превышает производственный процесс, осуществляемый на агрегатах без программного управления;

  • значительное сокращение времени смены режущей оснастки за счет оснащения оборудования револьверной рабочей головкой, которая в зависимости от модели, может фиксировать до 12 фрез;

  • точность обработки материалов с погрешностью не больше 0.01 мм;

  • чистота обработки, так как движение оснастки и подача заготовки очень плавное, что в итоге позволяет получать изделия с поверхностью, выглядящей как полированная;

  • возможность изготовления деталей с конфигурацией любой сложности;

  • простота обслуживания, позволяющая одному оператору одновременно работать сразу на 2–4 станках, в зависимости от сложности детали и длительности ее обработки.

Как заточить фрезу в домашних условиях

Заточка фрезы должна проводиться только после полного удаления нагара и загрязнений с ее корпуса и режущих элементов. Для этих целей лучше использовать специальную очищающую жидкость (показана на рисунке ниже).

Нанесите средство на режущие части оснастки и подождите несколько минут, чтобы оно растворило нагар. Затем следует взять обычную зубную щетку и тщательно очистить лезвия от оставшихся загрязнений. После очистки можно приступать к самому процессу заточки. Для проведения данной операции в домашних условиях предварительно потребуется приобрести комплект алмазных брусков, отличающихся зернистостью.

Для грубой заточки применяют бруски с более крупным зерном. Но процесс правки лезвий должен всегда завершаться полировкой самым мелким абразивом.

Чтобы заточить фрезу, выполните следующие действия:

  • разместите брусок на краю стола и смочите его водой. Если потребуется, зафиксируйте приспособление;
  • уложите оснастку на брусок так, чтобы ее режущая кромка соприкасалась с бруском по всей длине;
  • водите фрезой по наждаку плавными движениями с одинаковой силой нажима, периодически смачивая его водой;
  • делайте одинаковое количество движений для каждого лезвия оснастки, чтобы стачивание кромок происходило равномерно.

Конечно же, если есть такая возможность, фрезу лучше сдать на заточку в специализированную мастерскую, где ее восстановят на точном оборудовании. Эта процедура стоит недорого, если сравнивать со стоимостью алмазных брусков.

Фреза дисковая трехсторонняя 100х16х32 Z=20 Р6М5

Фреза дисковая трехсторонняя 100х16х32 Z=20 Р6М5

В корзине нет товаров В корзине нет товаров

+7(495)105-59-19

Русский Металл

RUMETT

»Инструмент »Режущий инструмент »Фрезы »Фрезы дисковые 3-х сторонние

Фреза дисковая трехсторонняя 100х16х32 Z=20 Р6М5 тип 1 (прямые зубья) производится по ГОСТ 28527-90, она предназначена для обработки пазов общего назначения и шпоночных пазов. Диаметр фрезы (D) 100 мм, ширина фрезы (L) 16 мм (поле допуска k11 — фреза общего назначения), посадочный диаметр 32 мм. Изготовлена из быстрорежущей стали Р6М5 и предназначена для обработки конструкционной стали и чугуна. Пример маркировки — фреза 2240-0214 Р6М5 ГОСТ 28527-90.

Свойства и характеристики

Диаметр фрезы (D), мм100
Число зубьев, Z20
Ширина (L), мм16
d, посадочный диаметр (мм)32
Обрабатываемый материалконструкционная сталь и чугун
Номер по ГОСТ2240-0214
Типтип 1 (прямые зубья)
МатериалР6М5 (HSS)
ГОСТ28527-90

Связаные товары и скидки

ОбъявленияПоиск надежного поставщика металлопрокатаДействует до 28 февраля 2020гКупим паронит листовой любого размера толщиной 1,5 — 2 и 3 ммДействует до 31 декабря 2020г

RUMETT

Приглашаем партнёров к размещению товаров и услуг

  • Спецразделы
  • Горячие ссылки
  • Услуги
  • Для справки

Регионы поставки товаров: Россия, Казахстан, Беларусь, Молдова, страны Евросоюза. Монтажные работы только на территории РФ. Вся представленная на сайте информация, касающаяся технических характеристик, наличия на складе, стоимости товаров, носит информационный характер и ни при каких условиях не является публичной офертой, определяемой положениями Статьи 437(2) Гражданского кодекса РФ. Окончательные цены и условия указывает менеджер в выставляемом счет-договоре поставки в соответствии с ст. 506 ГК РФ.

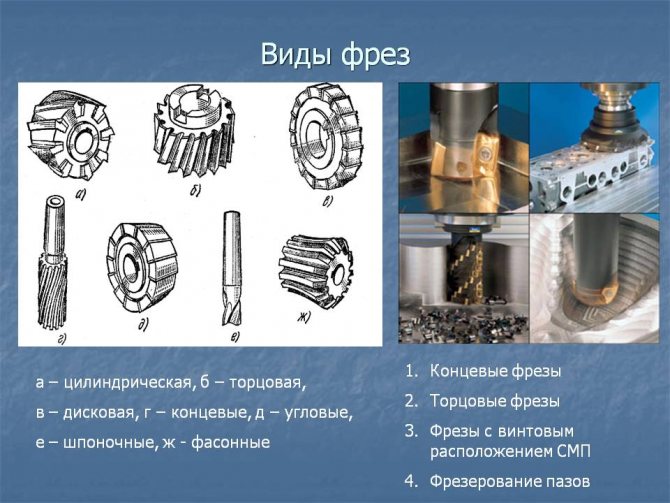

Разновидности

Определённый вид фрезы предусмотрен для отдельной работы. Они подразделяются на следующие виды:

  1. Отрезные.
  2. Дисковые.
  3. Угловые и концевые. Предназначаются для обработки выемок, уступов, наклонных поверхностей и пазов.
  4. Шпоночные. Они похожи на сверло и выполняют те же функции, что и концевые.
  5. Торцовые. Применяются на металлообрабатывающих станках вертикального типа для обработки различных плоскостей.
  6. Цилиндрические. Могут иметь винтовые или прямые зубцы, устанавливаются на станки горизонтального типа. Ими режут плоские поверхности.

К самой применяемой и широко распространённой группе относят отрезные и дисковые фрезы, на рассмотрении которых мы и остановимся.

Дисковая фреза

Этот тип оборудования является одним из самых производительных, он используется для выполнения уступов, отрезания заготовки, выделки разных выемок, канавок и пазов. У их зубцов на концах имеются дополнительные рабочие кромки, диаметр которых сильно превышает длину самого инструмента.

Этот тип фрезы был создан для работы с металлом в более сложных условиях, с зажатием и вибрацией. Вибрация может быть связана с маленькой жёсткостью тела оборудования или плохого отхода стружки из рабочей зоны.

Фреза по металлу дисковая делится на следующие разновидности:

  1. Прорезные.
  2. Трёхсторонние.
  3. Пазовые.
  4. Двухсторонние.

В пазовых дисковых фрезах имеются режущие зубцы только по внешней цилиндрической поверхности. Для фрезерования мелких канавок они очень удобны. У двухсторонних имеются и поверхностные, и торцовые зубья. У трёхстороннего оборудования зубцы покрывают поверхности и два торца, с их помощью можно одновременно обрабатывать несколько перпендикулярных плоскостей в уступах или пазах.

Чтобы на заготовках выполнять шпицы и узкие канавки, используют топкие дисковые инструменты, их ещё называют «пила». Фаски у них на торцах затачивают поочерёдно. В основном фаской снимается 50% рабочей кромки. Именно по этой причине слой металла, который срезается зубцами, меньше ширины будущей канавки. Подобная конструкция оборудования предусматривает промежутки между зубцами для стружки, которая за счёт этого легче выводится. Если ширина реза будет такой же, как у канавки, то стружка зацепится за стенки и застрянет, что может вызвать поломку режущей поверхности.

Отрезные фрезы

Фреза отрезная является разновидностью дисковой. Созданы они для деления целой заготовки на части и отрезания фрагментов болванок. Рабочих острых кромок на торцах нет, так как они размещены по периферии. По размерам зубьев различают такие типы отрезных фрез:

  1. С большими зубьями.
  2. С малыми.
  3. Со средними (нормальными).

Многие отрезные фрезы относятся к классу «В» по точности и имеют толщину больше 1 мм. Инструменты со средними и малыми зубцами применяются для фрезерования чугуна и стали, а с большими — для лёгких и мягких металлов.

Особенности стали для изготовления фрез

Оборудование выполняют из быстрорежущих сплавов, к которым относятся высоколегированные марки стали с повышенной теплостойкостью. Подобная отличительная черта достигается введением в сплав молибдена, хрома и ванадия в сочетании с вольфрамом. Для производства отрезных фрез в основном берут сталь таких марок: Р6М5, Р12, Р18.

На заводы для изготовления режущего инструмента сплавы поступают в виде стальных заготовок (в поковках).

Когда фрезы подвергают нагреву под закалку, в сплаве начинает формироваться аустенит. Он содержит относительно небольшое количество углерода и активно легируется. Режущий инструмент получает особую структуру после закалки и состоит из мартенсита с меленькими иглами, различных карбидов и остаточного аустенита.

Основными легирующими добавками для быстрорежущих сталей служат ванадий, вольфрам, молибден и кобальт. Именно эти элементы способны обеспечить нужную красностойкость материала. В подобные сплавы обязательно добавляют хром

Особое внимание уделяется количеству в стали углерода: его число должно быть таким, чтобы в сплаве могли сформироваться карбиды вводимых добавок. Если количество углерода будет меньше 0,7%, то готовая фреза не будет иметь нужную твёрдость

Как на свойства сплавов влияют легирующие элементы:

  1. Фосфор и сера оказывают негативное воздействие на характеристики стальных быстрорежущих композиций. В сплаве их количество не должно превышать 0,03 и 0,015% соответственно.
  2. Вольфрам и молибден являются основными легирующими добавками. Именно благодаря им обеспечивается высокая степень эксплуатационной и красностойкости стали.
  3. Хрома в сплаве должно содержаться не более 4%. Он придаёт повышенную прокаливаемость металлу.
  4. Кобальт повышает красностойкость, но удаляет углерод из стали и понижает её прочность и вязкость.

Чаще всего инструмент изготавливают из стали марки Р6М5. Её стоимость ниже, но и фреза получается менее износостойкой, чем из материалов марок Р18 и р12.

Максимальная износостойкость у сплава Р18: в нём наибольшее количество вольфрама, отсюда и высокая стоимость. А по показателям теплостойкости лучшим считается инструмент, изготовленный из стали Р12.

Назначение инструмента

Фрезы отрезные прорезные, выпускаемые по ГОСТ 2679-93 предназначены для обработки чугунных и стальных заготовок и деталей. Они выполняют отрезку, подрезку, фрезерование канавок и шлицевых пазов на наружных поверхностях. Дисковую фрезу по металлу используют при различных операциях:

  • отрезка мерных заготовок из проката;
  • обрезка литейных припусков и прибылей на малых деталях;
  • прорезка канавок для фиксации деталей;
  • фрезеровка шпоночных и шлицевых пазов.

Круглые гладкие оси в цепи конвейера не выпадают из своих втулок только благодаря тому, что в узкую прорезь, сделанную дисковой пилой, вставлена пластина.

Пазы по торцу корончатой гайки имеют переменное сечение. Их стороны образованы лучами от центра радиуса. Поэтому они вырезаются за 2 прохода, сначала по касательной одной стороны, затем дорезается в размер второй торец выборки короны.

Прорезка шлицов осуществляется прямоугольными зубьями с высокой точностью размера по H6 и H7. Ширина и глубина шлица нормализована, и инструмент изготавливается соответствующего размера и конфигурации.

Какие бывают инструменты для металлообработки

Инструменты для металлообработки бывают следующих видов:

  1. Режущие, предназначенные для разделения металлических листов или любых других заготовок на части. Изготавливаются из закалённой или легированной стали, а также сплавов на их основе, твёрдость которых превышает прочность обрабатываемого материала.
  2. Абразивные, используются для черновой или финишной обработки заготовок: полировки, шлифовки, зачистки с целью достижения нужного уровня шероховатости. В отличие от режущих инструментов могут быть гибкими, пластичными. Изготавливаются из различных материалов, стойких к трению и обладающих высокой прочностью.

Режущие инструменты бывают только металлическими, твёрдыми, сохраняющими свою форму и геометрические размеры во время обработки и после её завершения. Режущая часть имеет клиновидную форму, которая позволяет легко проникать в слои материала и под механическим воздействием снимать часть металла.

Абразивное оборудование бывает жёстким (круги) или гибким (ленты, наждачные бумаги, ткани). Общее сходство заключается в наличии на их рабочей поверхности абразивного слоя, который может обрабатывать наружные слои материала в зависимости от прилагаемого усилия. Гибкие абразивы позволяют зачищать нелинейные поверхности.

По способу механизации инструменты бывают следующих типов:

  1. Механические предназначены для ручной обработки. Применяются для разового или постоянного частного или промышленного использования. Отличаются простотой конструкции, низкой производительностью и себестоимостью обработки.
  2. Автоматические используются для серийного производства деталей. Обеспечивают высокую производительность обработки, функциональностью, точностью резки, минимизируют трудозатраты. Имеют сложную конструкцию, требуют периодических обслуживаний, отличаются от ручных низкой вероятностью изготовления бракованных деталей.

Процесс снятия стружки всеми способами имеет одинаковый принцип. Режущая часть под действием приложенной силы воздействует на обрабатываемую поверхность, врезается в неё, углубляется и происходит скалывание или снятие стружки.

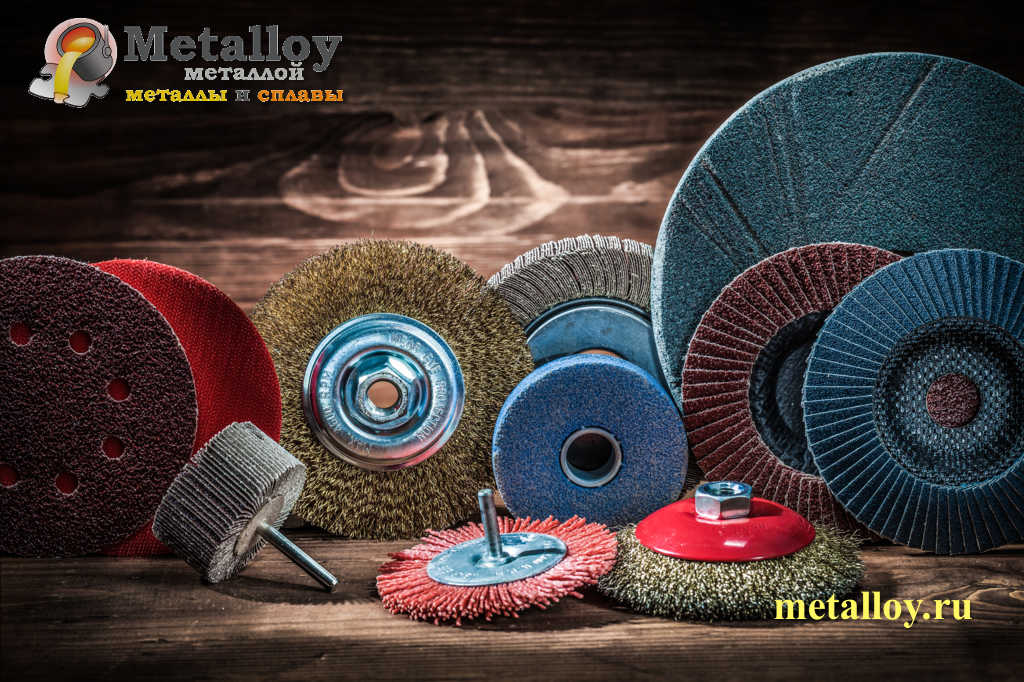

Абразивный инструмент для обработки

Червячная фреза по металлу и ее особенности

Кроме вышеперечисленных режущих насадок выпускаются и другие, о которых также будет полезно знать всем, чья деятельность связана с обработкой металла.

Червячные — имеет вид цилиндрического основания с большим количеством зубьев. Эти зубья имеют разную конструкцию, что позволяет применять оснастку для выполнения соответствующих работ. Червячные фрезы в виде зубчатого колеса служат для обрабатывания заготовок путем обката, что достигается при помощи точечного касания заготовки. Устройства классифицируются на виды по разным признакам — цельные и сборные, правые и левые, одно и многозаходные, а также с шлифованными зубьями и нешлифованными.

Одно и многозаходные образцы отличаются тем, что первый вариант позволяет деталь только один заход, а второй отличается от него высокой производительностью. Только это не значит, что многозаходные являются более точными, так как с каждым последующим проходом уменьшается точность. Многозаходные используются для проведения черновой обработки.

Червячные фрезы с шлифованными и нешлифованными зубьями также отличаются, как и одно и многозаходные. Оснастка с шлифованным зубом отличается высоким классом обработки, и служат они преимущественно для обрабатывания нарезаемых поверхностей. Если точность выполнения работ не важна, тогда используются устройства с нешлифованными зубцами.

https://youtube.com/watch?v=vTNTyuJM_rI%3F

Цельные и сборные отличаются возможностью отсоединения от хвостовика. Цельные представляют собой единичную деталь, в то время как сборные состоят из двух частей.
