Фреза пазовая по дереву

Основные характеристики

Любой вид фрез можно охарактеризовать несколькими параметрами. Основные из них:

  • геометрия (общая форма);
  • форма режущих кромок (лезвий);
  • конструкция;
  • материал, из которого изготавливаются лезвия;
  • диаметр внешний, посадочный, хвостовика.

Независимо от параметров, все виды должны обладать высокой прочностью, поэтому их делают из твердых, прочных материалов с последующей термической обработкой. Применяется напыление, увеличивающее износостойкость изделий.

Конструктивное исполнение

Хвостовик и режущие зубцы или лезвия – основные части фрезы по дереву. Их делают из цельного куска металла (такие инструменты называют монолитными) или из отдельных частей с последующим скреплением (сборные, составные).

Монолитные фрезы изготавливаются из инструментальной стали (твердость не ниже HRC 58…62) заодно с режущей частью, которую затем затачивают. Они имеют небольшой эксплуатационный ресурс, что связано с невозможностью замены режущих пластин по мере их износа. Основное их преимущество – низкая стоимость.

Сборные фрезы представляют собой стальную болванку с напаянными лезвиями, которые изготавливаются из инструментальной стали или твердосплавных металлов. Большое значение при их изготовлении уделяют рецептуре и качеству припоя, которым припаивают лезвия. Это должна быть тугоплавкая марка, содержащая медь и серебро. К таким припоям относятся, например, ПСр 37,5 и ПСр 40.

Фрезы со сменными лезвиями (фрезерные головки) – это разновидность сборных. В них лезвия устанавливаются таким образом (механическое крепление), чтобы их можно было менять по мере износа.

Встречаются также фрезерные головки, в которых объединены в единое целое несколько разновидностей режущих лезвий, их называют наборными. При этом можно изменить порядок набора режущих частей и расстояние между ними. Инструмент при такой замене не должен во время работы терять свою продольную устойчивость.

Наборы используют для получения фасонных изделий из дерева и других работ с древесиной.

Для того чтобы упростить выполнение работ, связанных с точным фрезерованием при помощи ручного деревообрабатывающего инструмента, кромочную фрезу по дереву часто оснащают небольшим подшипником. Он монтируется у одного из краев режущей кромки (вверху или внизу) и при работе обеспечивает правильное направление движения, упираясь в край деревянной детали.

Типы лезвий

По типу лезвий фрезы по дереву делятся на твердосплавные (маркируются аббревиатурой HSS) или быстрорежущие (обозначаются буквами НМ). При этом инструментом с быстрорежущими кромками обрабатывают мягкую древесину, а с твердосплавными лезвиями – твердые породы дерева.

Твердосплавные лезвия обладают высоким температурным коэффициентом и улучшенными рабочими характеристиками.

При этом лезвия у всех типов фрез могут располагаться вертикально или под наклоном. Вертикально-ориентированные лезвия рубят материал. Наклонные ножи срезают слой материала, что позволяет избежать сколов древесины по краям деталей. Встречается также и спиральное расположение режущих кромок. Использование инструмента с наклонными или спирально-ориентированными лезвиями значительно повышает качество обработки поверхности.

Геометрические параметры

Основным параметром, влияющим на совместимость фрез с конкретной моделью деревообрабатывающего станка (фрезер, станок с ЧПУ и др.), служит размер хвостовика. Вызвано это тем, что для их установки в станок используются специальные цанговые зажимы (цанги), надежно охватывающие и зажимающие хвостовик. На практике используются цанги, у которых диаметр посадочного места измеряется в дюймах (1/2″ и 1/4″) или миллиметрах (6,12 или 18 мм).

Посадочные размеры фрез зависят также от способа установки. Насадные фрезы, устанавливаемые на шпиндель стационарного фрезерного станка, имеют диаметр посадочной части 32 мм. У концевых (пальчиковых) фрез, которые предназначены для установки в патрон ручной дрели или цангу фрезера, диаметр хвостовика может быть разным – от 6 до 12 мм.

Копировальные фрезы

Наименее распространенным типом приспособлений при выполнении задач по обработке дерева инструментом ручного типа являются копировальные фрезы. Отличительными особенностями являются многочисленная разновидность режущих элементов, различное расположение упорных подшипников и небольшие размеры. Фрезерная головка, для ремесла по дереву устроена в форме дуги. Углубление в деталь зависит от угла обработки.

Использование инструмента по шаблону позволяет добиться необходимого результата при работах с деревянными заготовками

Использовать ручной фрезер необходимо с точностью и осторожностью, несоблюдение требований может привести к порче детали или электрического оборудования

Фрезы для создания столярных соединений

Микрошиповые фрезы используют для подрезки торцов деталей перед клеевым сращиванием. С их помощью можно формировать пазы и шипы как прямоугольной, так и клиновидной формы. В комплект обычно входит две фрезы, в одной из них режущие кромки смещены на ползуба.

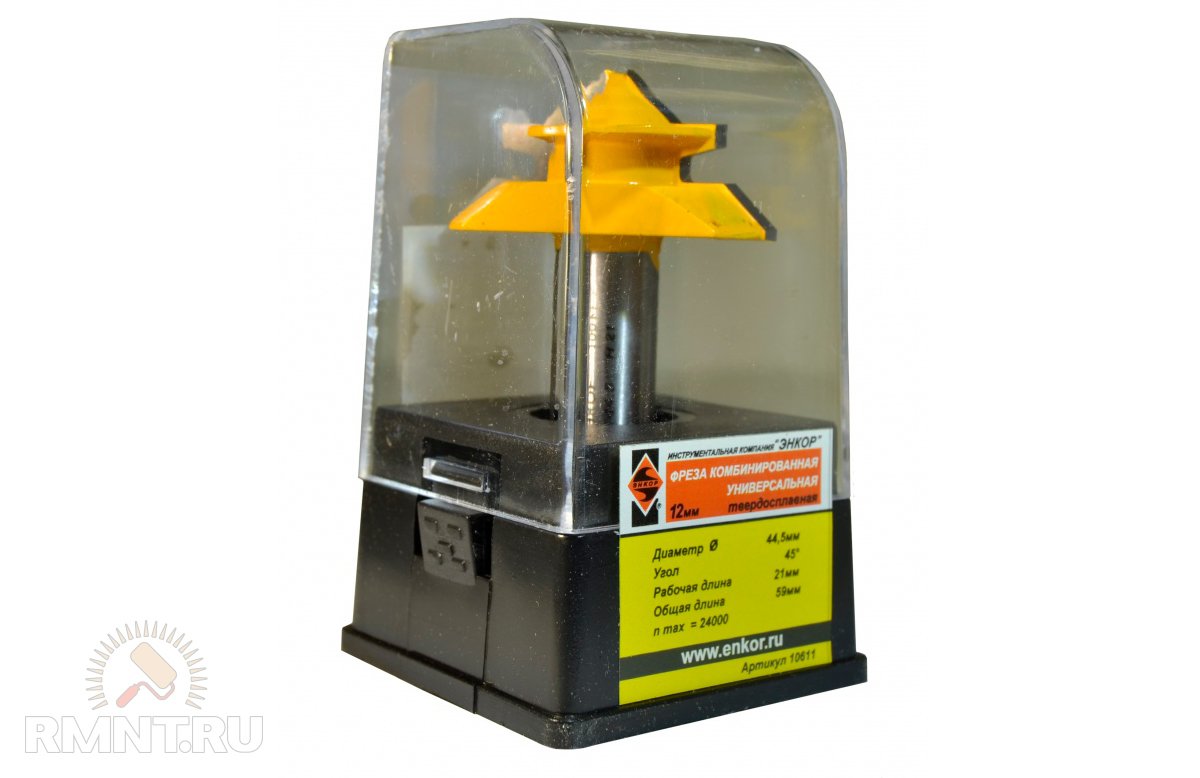

Фрезы для угловых соединений одинарные, но проход по соединяемым деталям выполняется в разных положениях. Также возможно использование такой фрезы для плоского сращивания на клею

Обратите внимание, что изначально фреза такого типа предназначалась для работы на фрезерном столе, и использовать её для ручного инструмента получится только при наличии специального упора и ограничителя

Для нарезки соединения «ласточкин хвост» используется одна трапециевидная пальчиковая фреза. Однако для нарезки нужного профиля на торце доски, опять же, понадобится поперечный упор или специальный шаблон. Ширина хвоста может быть произвольной, но чаще паз под него готовится за один проход фрезы. К этому типу соединений можно отнести другие, схожие по принципу, но с Т-образной или Ф-образной формой паза. Для них так же существуют собственные парные комплекты фрез.

Какие бывают фрезы для ручного фрезера

Для начала предлагаем посмотреть видео:

https://youtube.com/watch?v=NdRfypUh5qw

А по устройству фрезы по дереву бывают:

  • монолитными;
  • составными;
  • насадными.

Монолитные фрезы в детальном описании не нуждаются.

А вот составные и насадные часто путают. Составные – это фрезы, в которых соединены в единое целое две и более разновидностей фрез на одном хвостовике. В них можно менять порядок наборки фрез и расстояния между ними, вставлять промежуточные втулки или подшипники.

А насадные имеют большое отверстие по центру и насаживаются на вал фрезеровального станка.

А по характеру и месту применения фрезы для ручных фрезеров бывают:

  • концевые;
  • кромочные;
  • пазовые;
  • копировальные.

8

А данный видеоролик поможет лучше разобраться в их многообразии и назначении:

Рассмотрим по порядку.

Типы кромочных фрез

Стоит разобраться в разновидности данных фрез, какие функции выполняет каждая из них и в каких сферах они используются.

На сегодняшний день стоит выделить следующие виды:

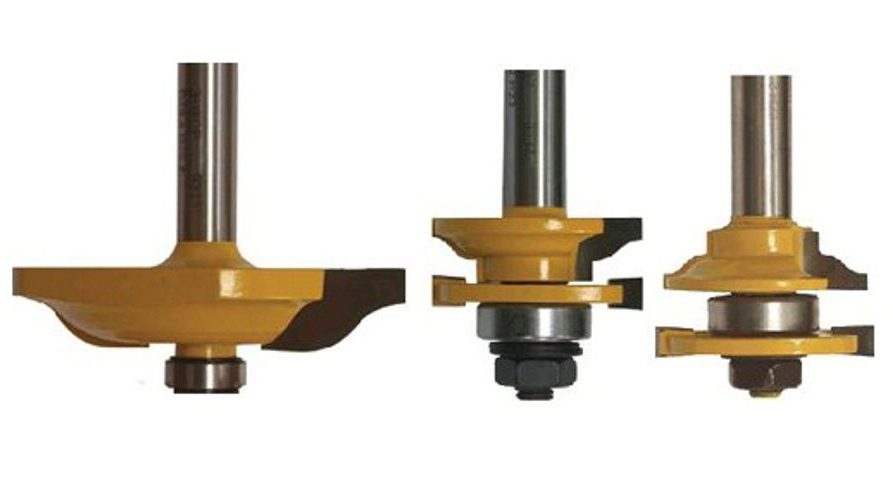

Фреза кромочная калевочная. Данный вид применяется для выполнения орнаментов сложной формы. Обычно, такие инструменты состоят из двух режущих элементов. С ее помощью можно выполнять прямую обработку, создавать волнистые и дугообразные кромки, а также, подбирая рабочую часть инструмента, можно скруглять и смягчать ребро заготовки

Выполнять эти операции можно в один проход без смены фрезы
Во время поиска двойной фрезы очень важно обращать внимание на возможность регулировки ширины между режущими элементами.
Фреза кромочная прямая. Наиболее простой и популярный вид, с помощью которого создают плоские прямые кромки, перпендикулярного типа
Конструкции с подшипником позволяют выполнять обработку округлой формы

От типа подшипника зависит разнообразие возможностей работы с инструментов, подбирая его диаметр и расположение.
Фреза кромочная конусная. Специальная вид, часто используемый для изготовления мебели, с помощью которой обрабатываются заготовки перед соединением. С помощью смены угла наклона режущего элемента можно получить декоративную фаску, необходимую при соединении деталей многоугольной и кругло формы.
Фреза кромочная радиусная. Универсальный режущий элемент, который бывают двух типов: вогнутые и выпуклые. Возможность работы данными моделями с вращением в любую из сторон, позволяет выполнять с помощью них огромный спектр работ. Наиболее часто с ее помощью выполняют фигурную обработку различной сложности.
Фреза кромочная фальцевая. Применяется при выполнении прямоугольных пазов на изогнутых или ровных заготовках. Позволяет получить шип желаемой формы путем двойного прохода. Регулировка глубины происходит с помощью регулировки подшипника или фрезеровочной машины.
Фрезы кромочные фигурные. Обычно применяются на мощных профессиональных машинах, что связанно с их достаточной большой массой. Ее размер позволяет выполнять работ по всей ее площади, ускоряя процесс обработки заготовок. Также позволяет созвать кромку желаемой форм путем комбинации различных элементов. Можно встретить их другое название – мультипрофильные.
Галтельные V-образные варианты. К этому виду относятся режущие элементы, с помощью которых можно формировать полукруглый паз или V-образный вырез. Используя разный типы данных инструментов, комплект которых можно приобрести в специализированных магазинов, можно выполнять пазы с разным наклоном угла. Галтельные фрезы изготавливаются с двумя подшипниками, что делает их более удобными и простыми в работе, по сравнению с обычными резцами.

Типы конструкции фрез

Ручной фрезерной машиной можно выполнить практически все операции по дереву, за исключением художественной резьбы. В комплекте есть параллельный упор, центровочное приспособление для выполнения окружностей, базовый набор режущей оснастки.

Однако не всегда имеющихся устройств хватает для реализации задуманной идеи. Приходится докупать нужные модели отдельно. Конструктивно типы фрез для ручного фрезера по дереву разделены на три категории.

Сборные

Состоит такая конструкция из нескольких частей. Возможно несколько вариантов исполнения. Универсальный хвостовик в нижней части имеет фиксирующую гайку. Можно поменять и подшипник, и рабочую часть с напаянными режущими кромками. Удобно проводить работу, когда конструкция зафиксирована во фрезере. Только необходимо удостовериться, что устройство отключено от сети.

Со сменными режущими кромками

Инструмент этой категории широко используется на больших производствах. А вот фрезы по дереву для ручного фрезера аналогичной конструкции встречаются редко. Инструмент востребован у профессионалов, умеющих пользоваться преимуществами технологии.

Сменные кромки можно ремонтировать, затачивать, заменять. Сложности у неопытных мастеров могут возникнуть при установке. Требуется навык правильно регулировать положение.

Монолитные

Цельная конструкция, готовая к применению сразу после покупки. Регулируется только по глубине. Для получения нужного рисунка профиля приобретается соответствующая фреза. Цанговый зажим позволяет быстро менять модели. Качественная заводская заточка позволяет выполнять операции с высоким качеством и производительностью.

Большой ассортимент изделий разнообразных конфигураций: прямые, угловые, фигурные фрезы. Доступная цена делает их очень популярными. Не все мастера их даже затачивают, поскольку при обработке меняется геометрия режущих кромок. Проще купить на фрезер новую деталь.

Что это такое?

С точки зрения конструкции, фрезерный станок чрезвычайно прост.

Вся его универсальность обусловлена возможностями режущего инструмента и оснастки.

При осевом вращении с высокими скоростями, рабочая кромка входит в соприкосновение с поверхностью детали и срезает слой материала определенной толщины.

Используя различные приспособления и приемы работы, фрезеровщики получают результаты высокого качества и точности. Инструмент погружается в заготовку и образует выемку, соответствующую своей конфигурации и размерам.

Основным преимуществом ручного фрезера считается простота и безопасность обработки деталей большого размера и площади. Стационарные станки предназначены для работы со стальными заготовками, но ручные рассчитаны на обработку более мягких видов материала:

  • древесина разных видов;
  • ДСП, ламинированная или обычная;
  • МДФ, ДВП, фанера;
  • алюминий;
  • мягкие виды пластмассы.

Большинство фрез имеют несколько рабочих поверхностей и способны выполнять свои функции при подаче заготовки в разных направлениях. На стационарных станках перемещается обрабатываемая деталь, ручные фрезеры сами движутся по поверхности заготовки, но общий принцип от этого не меняется. Набор функций, доступный ручным станкам, намного шире, чем у стационарного оборудования. В арсенал ручных фрезеров входят следующие операции:

  • обработка кромок;
  • изготовление пазов или гребней;
  • создание декоративных элементов, рельефного орнамента;
  • копирование деталей различной формы и конфигурации;
  • изготовление гнезд под элементы фурнитуры, механизмы, ручки и прочие мебельные комплектующие.

Это интересно: Фреза по дереву для дрели — применение, конструкция, виды фрез

Основные типы конструкций

На современном рынке предлагаются без преувеличения сотни фрез разного назначения, профилей и конструкции. По конструкции отличают три основные группы этого режущего инструмента.

Сборные

Самый простой и распространенный тип. Состоит из хвостовика, несущего корпуса и закрепленных на нем режущих ножей. Все три детали выполнены их разных сплавов. Ножи – из специальной режущей стали, все остальное из более дешевых металлов. Сборными называются потому, что сборка из разных деталей производится при производстве. Далее ни разобрать, ни собрать элементы такой оснастки нельзя, все закреплено наглухо.

Монолитные

Это практически та же оснастка, что и вышеописанные сборные из трех частей. Ничего не меняется и не переставляется. Отличие от сборного варианта в том, что вся фреза выполнена из одного и того же сплава. По-другому такие фрезы называют затылованными.

Со сменными режущими кромками

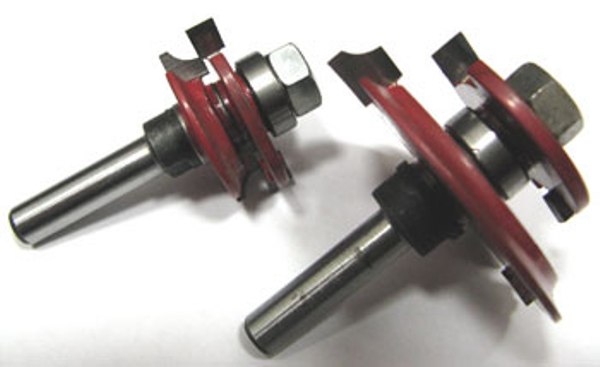

Такие конструкции позволяют снимать или переставлять отдельные режущие элементы, получая нужный режущий профиль. Как пример, на изображении ниже фреза паз/шип.

При использовании двух режущих кромок получается выборка в виде шипа. Если открутить гайку, снять один режущий элемент и отрегулировать высоты фрезы до нужного размера, можно получить паз под этот шип.

Пример такой оснастки:

Насадные фрезы со сменными ножами также используются на стационарных фрезерных станках. Это барабан для крепления ножей по типу тех, которые стоят на обычных электрических рубанках. Но вместо обычных плоских в него могут вставляться фигурные ножи с разным профилем.

Как работать электрогравёром

Перед тем как начинать, не помешает продумать организацию рабочего места. Придется иметь дело с мелкими деталями, элементами, потребуется точность. Поэтому заранее позаботьтесь об освещении. При работе наверняка полетят пыль и мелкие частицы — застелите чем-нибудь поверхность стола, мебель.

Пошаговая инструкция

  1. Для начала создайте заготовку — то, на что в итоге будете наносить гравировку. Многие операции, особенно по дереву — резку, шлифовку — можно выполнить электрогравёром.
  2. Затем закрепите трафарет. Прочерчивать линии можно по бумаге, наложив рисунок на поверхность. А можно перенести прямо на материал при помощи, например, копирки. Поверхность перед нанесением рисунка нужно обезжирить. Если у вас готовый рисунок-трафарет, закрепите его на поверхности скотчем. Если работать в перчатках, на обезжиренной поверхности не останется следов. Для гравировки на стекле рисунок надо размещать под ним.
  3. Начинайте с контура и только потом переходите к мелким деталям рисунка. Сложные линии разметьте точками, а потом соединяйте их. Светотени на рисунке, тон, если они есть, лучше делать в последнюю очередь.

Видео: изготовление деревянной полки с гравировкой

Техника безопасности

Сохранить здоровье и получить удовольствие от работы помогут эти правила:

  • обязательно надевайте очки;
  • начинайте с низких оборотов — так меньше вероятность того, что с непривычки инструмент соскочит;
  • прочерчивая линию, ведите при возможности гравёр от себя;
  • делайте перерывы, в идеале — каждые 10–15 минут, это поможет не перегреть инструмент; если в аппарате предусмотрена хорошая система охлаждения, прерываться можно и реже, но помните и о собственной усталости — обидно будет испортить работу перед самым финишем;
  • перед началом работы обязательно осмотрите инструмент и насадки: должен быть исправен шнур питания, насадки — без повреждений или сколов; испорченнные необходимо заменить.
  • расходники, диски, насадки должны по своим параметрам соответствовать инструменту, прежде всего это касается размеров хвостовика.

Уход

Меньше затрат на ремонт и больше приятных впечатлений от работы — этого можно добиться, правильно ухаживая за инструментом. Тем более что особенно трудоемких ухода и чистки не нужно.

Гравёр можно использовать, как говорят, из коробки — никаких особенных ухищрений перед первым применением инструмент не требует. А вот после использования необходимо его вычистить — просто смести пыль с наконечника и корпуса

Особенно нужно уделить внимание вентиляционным щелям. Можно использовать кисть или щетку

Фрезы пазовые

Предназначены для выборки паза необходимой ширины и глубины в середине детали или от ее края и к центру. Чаще всего применяется при создании соединения типа шип-паз. При необходимости, если позволяет конструкция упора фрезерной машины, то ширина паза может регулироваться без замены фрезы на бо́льшую по диаметру.

Пазовые прямые

Простейший инструмент цилиндрической формы, после использования которого в заготовке остается прямоугольный в сечении паз. Преимущественно используется с погружными фрезеровальными машинами, хотя возможно и применение их с другими моделями.

Пазовые галтельные

Их режущая головка имеет закругленную форму, благодаря чему в разрезе паз напоминает литеру «U» — в зависимости от глубины реза стенки закругляются сразу же от поверхности заготовки или сначала некоторое время идут от нее под прямым углом.

Пазовые галтельные V образные

Хотя по определению «галтель» это именно полукруглая выемка, к галтельным относится и фреза, дающая в разрезе «V»-образный паз. Если работа предполагает изготовление пазов с разными углами наклона стенок, то надо иметь соответствующий комплект инструментов.

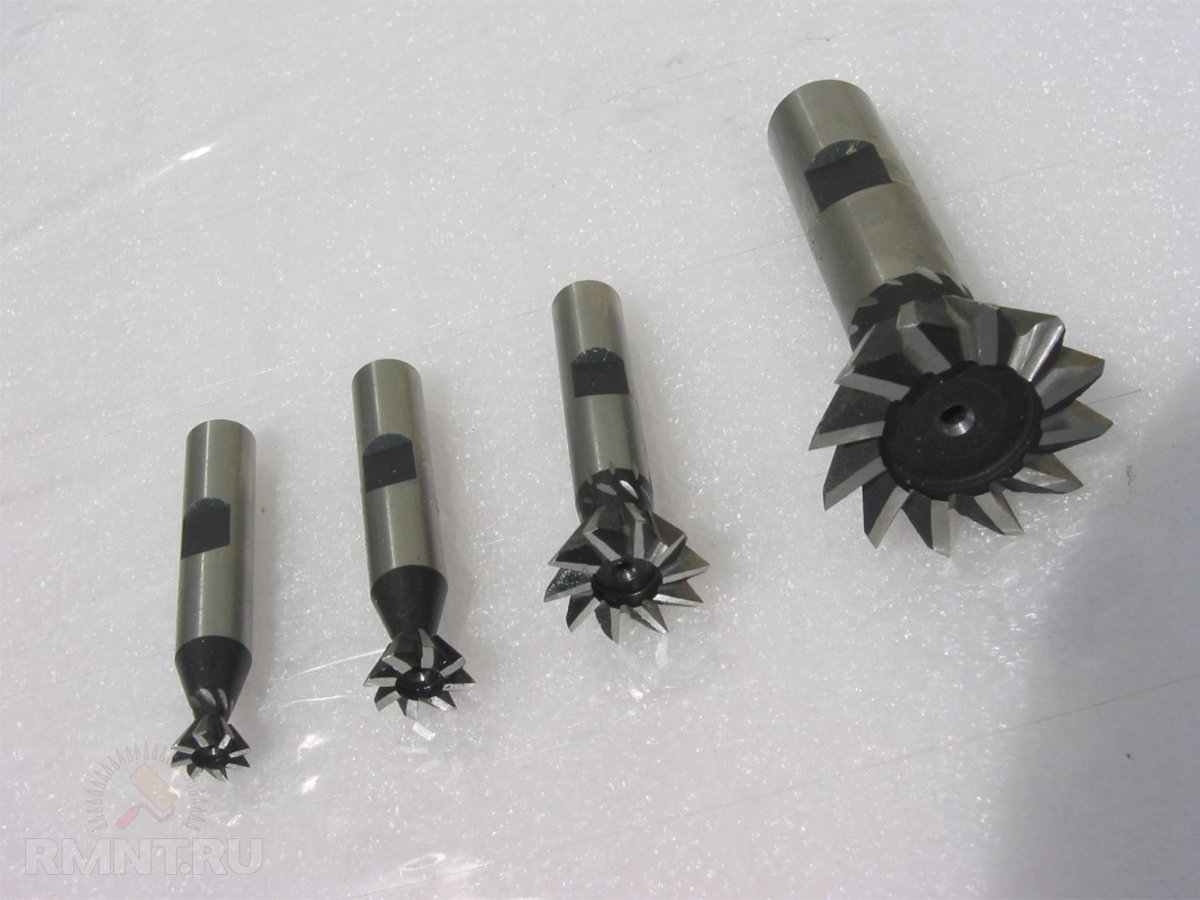

Пазовые конструкционные (Т образные и ласточкин хвост)

В сечении полученные пазы образуют перевернутую букву «Т», основание которой выходит на поверхность или правильную трапецию, большая сторона которой обращена к центру заготовки. Это одно из самых надежных соединений, заготовки задвигаются одна в другую и другим способом разъединить их не получится.

Пазовые фасонные

Наряду с галтельными используется для получения фигурной резьбы и обработки кромок. В сечении пазы напоминают фигурные скобки. Фрезеровать можно как пазы в центре заготовки или снимать кромки с ее краев. Если изготавливается сложный рисунок, то предварительно по его контуру рекомендовано пройти прямой пазовой фрезой – это упростит последующую центровку и уменьшит нагрузку на фрезеровочную машину при применении фасонной фрезы.
