Флюс для пайки

Основные характеристики и область применения припоев

Температур плавления, °СПрочность при растяжении, кг/ммПрименение
ПОС-90Олово — 80…91, свинец — остальное2204,9Для пайки пищевой посуды и медицинских инструментов
ПОС-61Олово — 60… 62, свинец — остальное1904,3Для лужения и пайки в аппаратуре, где недопустим перегрев
ПОС-40Олово — 39…41, свинец — остальное2383,8Для пайки в электроаппаратуре и деталей из оцинкованной стали
ПОС-ЗООлово — 29…31, свинец — остальное2563,3Для лужения и пайки деталей из меди и ее сплавов и стали
ПОС-10Олово — 9.. .11, свинец — остальное2993,2Для лужения и пайки контактных поверхностей в электроаппаратуре
ПОС-61МОлово — 60…62, медь — 1,2.. .2, свинец — остальное1924,5Для лужения и пайки электропаяльником тонких медных проводов, печатных проводников и фольги
ПОСК 50-18Олово — 49.. .51, кадмий — 17… 19,свинец — остальное1456,7Для пайки чувствительных к перегреву деталей
ПОССр-15Олово — 15, цинк — 0,6, свинец — 83, 1 5, серебро — 1,25276Для пайки деталей из цинка и оцинкованной стали
Авиа-1Олово — 55, цинк — 25, кадмий — 20200Для пайки тонкостенных деталей из алюминия и его сплавов
Авиа-2Олово — 40, цинк — 25, кадмий — 20, алюминий — 1 5250То же
34АМедь — 27…29, кремний — 5…7, алюминий — остальное525Для пайки деталей из меди и ее сплавов при высоких требованиях к прочности соединения
МФ1Фосфор — 8,5.. .10, медь — остальное800Для пайки деталей из меди и сталей при невысоких требованиях к прочности
ПСр-25Медь — 40, серебро — 25, цинк — 3578028Для пайки деталей из сталей, меди и ее спагвов при высоких требованиях к прочности и антикоррозийной стойкости
Сплав ВудаОлово — 12,5, свинец — 25, кадмий — 12,5, висмут — 5060,5_Для пайки в тех случаях, когда требуется очень низкая температура плавления припоя
Сплав д’АрсеОлово — 9,6, свинец — 45,1, висмут — 45,379То же

Примечание. В припоях марок ПОС допускаются следующие примеси (%): висмут — 0,1. мышьяк — 0,05, железо, никель, сера — до 0,02, цинк, алюминий — до 0,002, медь — до 0,05. В припое марки ПСр-25 допускается не более 0,5% примеси, в том числе не более 0,15 % свинца.

ФЛЮС — это вещество или смесь, предназначенная для растворения и удаления оксидов с поверхности спаиваемых деталей. Он должен надежно защищать поверхности деталей и припоя от окисления в процессе пайки. Выбор флюса зависит от соединяемых пайкой металлов или сплавов и применяемого припоя, а также от вида монтажно-сборочных работ. Температура плавления флюса должна быть ниже температуры плавления припоя. Флюсы разделяют на активные (кислотные), бескислотные, активированные и антикоррозионные.

Активные флюсы интенсивно растворяют оксидные пленки на поверхности металла, чем достигается высокая механическая прочность соединения. Такие флюсы используют, когда можно полностью удалить их остатки с поверхности соединяемых деталей и места пайки. При монтаже и ремонте бытовой электронной технике и радиоаппаратуры активные флюсы применять нельзя.

Бескислотные флюсы изготовляются на основе канифоли, которая при пайке очищает поверхность от оксидов и защищает ее от окисления. Их широко используют при монтаже радиоаппаратуры. Удаление этих флюсов после пайки не обязательно.

Активированные флюсы изготовляют на основе канифоли с добавкой активизаторов. Они пригодны для соединения металлов и сплавов, плохо поддающихся пайке (сталь, никель, нихром и др.).

Антикоррозионные флюсы не вызывают коррозии после пайки. Некоторые из них можно не удалять с места пайки. Состав и область применения некоторых флюсов приведены в таблице ниже. При пайке медными и латунными припоями, которые отличаются высокой температурой плавления, в качестве флюссв используют главным образом буру (Na2B4O7) и смеси ее с борной кислотой (Н3ВO3) и некоторыми другими солями.

Что такое флюс и его ключевые особенности

Основным предназначением флюса является применение при спаивании нескольких материалов. Структура состоит из легко сплавных материалов, которую возможно изготовить самостоятельно. Флюс для пайки служит для соединения изделий, путем выдержки определенной температура на уровне шва. В зависимости от структуры и твердости вещества, температура пайки начинается от 50 ⁰C и достигает 500 ⁰C. Температурные показатели припоя учитываются выше, чем материала, только тогда возможно начинать процесс пайки.

Выбор подходящей структуры зависит от нескольких факторов, флюс для пайки подразделяется на множество структур. Основные параметры:

  • Температура процесса пайки.
  • Вид металла.
  • Температурные режимы работы вещества.
  • Поверхности близлежащих деталей к изделию.
  • Устойчивость материала к коррозии, защита поверхностей от окисления и его прочность.

Флюс-паста

Состояние делится на твердые, имеющие порог к высокой температуре и мягкие, когда флюс плавится при низких температурах. Для того, чтобы разобраться, что такое флюсы необходимо изучить все свойства и предназначение материала.

Предназначение

Процесс пайки тугоплавкими видами припоя происходит при температурах более 500 ⁰С. За счет воздействия температур и свойств вещества, результатом получается прочный вид соединения. Недостаток применения заключается в том, что возможен перегрев детали, некорректная работа после сборки.

Флюс паяльный применяется как легко сплавная разновидность, в сфере монтажа радиотехники и других мелких работ. Температурные режимы работы составляют до 500 ⁰C, что позволяет не портить соединения и платы. Основные примеси при работе – свинец и олово. Сверх легкоплавкие виды используются при работе с транзисторами и других соединений, температура поверхности окисления не достигает 150 ⁰С.

Флюс для пайки микросхем

Флюс для пайки тонких поверхностей используется в легко сплавном виде, твердотельные, объемные детали пропаиваются твердыми типами припоев. Зачем нужен флюс и основные требуемые характеристики:

  • Высокие показатели теплообмена, проводимости электрического тока.
  • Прочное соединение.
  • Допустимый размер растяжки.
  • Устойчивость к процессам коррозии материалов.
  • Показатели температуры плавки должны отличаться от размягчения материала.

Распространенной формой для производства вещества спайки является прут из олова, диаметр сечения применяется от 1 до 5 мм. Существует несколько других видов, такие как проволочные катушки, трубочки с канифолью, ленты и другие.

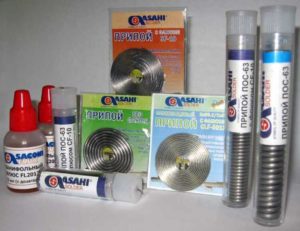

Оловянный припой

Существуют припои многоканальные, конструкция изделия состоит из некоторых материалов, используется для более надежной пайки. Продаются данные изделия в спиралевидной форме, содержатся в колбах и смотках. Пайка электро схем происходит с использованием трубочной разновидности состава. За счёт наличия смолы канифоли, соединение материалов меди, серебра или латуни происходит значительно надежнее.

Как правильно выбрать флюс

Наиболее удачные флюсы для пайки мало испаряются и не горят при повышенных температурах, результаты отложений вещества легко удаляются с поверхности, а если удаление не доступно, то не вызывают коррозии к последующему времени. Разделяются припои на активные и неактивные, первый вариант достаточно сильно взаимодействует с отложениями на металлах, может нанести вред здоровью при процессе пайки. Нейтральный вид более безопасный, однако обработка крупных поверхностей может затянуться на долгое время из-за отсутствия химических воздействий.

Жидкий бесканифольный среднеактивный флюс

Среднеактивные флюсы применяются в мастерских радиотехники. Соединения обрабатываются паяльником, затем флюсом для обеспечения заметного результата и быстрой пайки. Такие растворы обычно не пенятся при нагреве, легко наносятся на места соединений, широко распространены и сравнительно не дороги.

По многолетнему опыту мастеров качественный флюс является гарантом совершенной пайки. Выбор зависит от спецификации вещества, характера работ. Большинство флюсов используют по прямому назначению. Современные гелеобразные припои используются повсеместно, отличаются большим разнообразием активных компонентов и простотой использования.

Для выполнения качественных работ необходимы хорошие инструменты. Паяльник, его жало, фен и припой опытный радиотехник подбирает высшего качества, т.к. цена в разнице с аналогами не высока, а качество работы будет на высшем уровне. Применение самых передовых, современных паяльных инструментов не даст возможности произвести достаточно хорошую пайку без сопутствующих флюсов.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

В прошлый раз мы рассматривали как запаять микросхемы в корпусах soic и ssop, и как ухаживать за “вечным” жалом

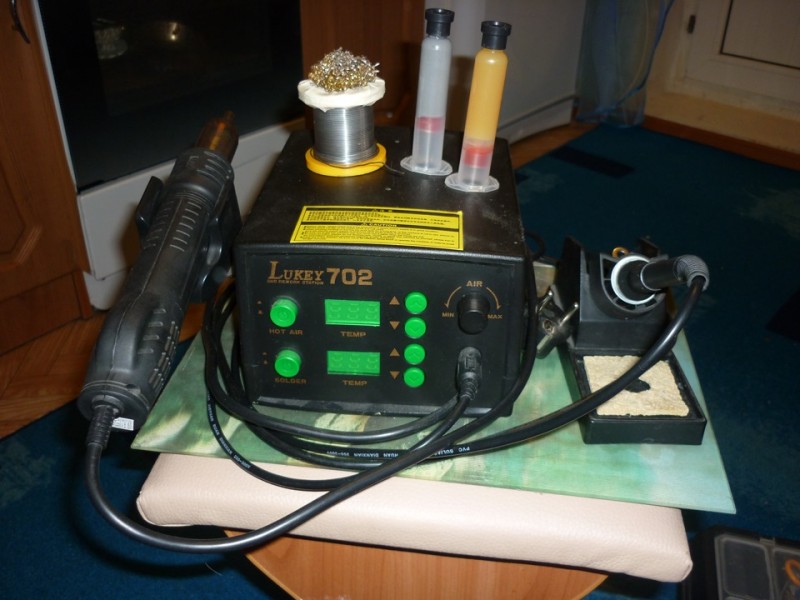

Но от одного жало мало что зависит, важно какой инструмент мы используем и какие припои и флюс

Не будем углубляться в дебри а постараемся рассмотреть поверхностно.

Флюс вещество, предназначенный для удаления оксидов с поверхности под пайку.Имеют три состояния: твердое, жидкое и пастообразное. Также бывает активным и неактивным. Активные нужно обязательно смывать. Неактивные я тоже смываю чтобы было эстетичней, и спалось спокойней.

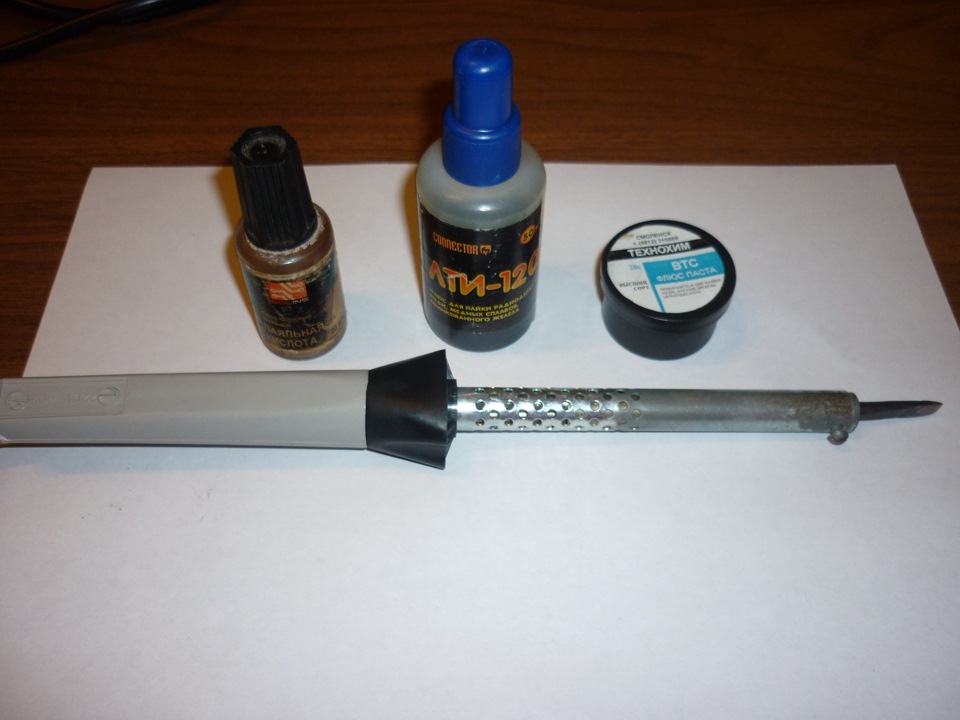

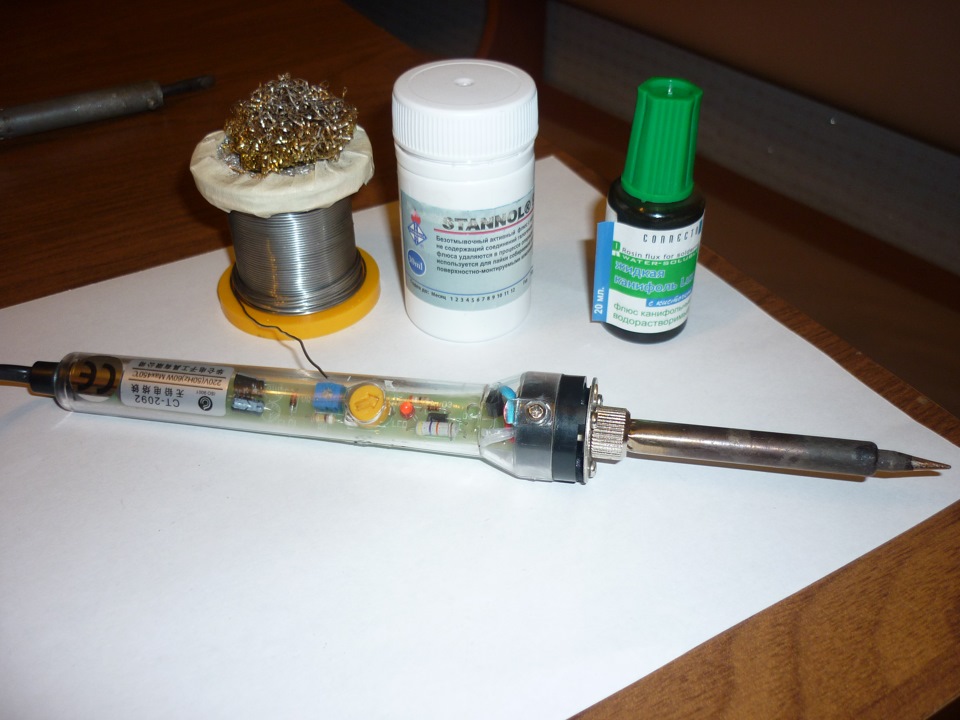

Обычно начинающим достаточно вот такого неудобного минимального наборщика.

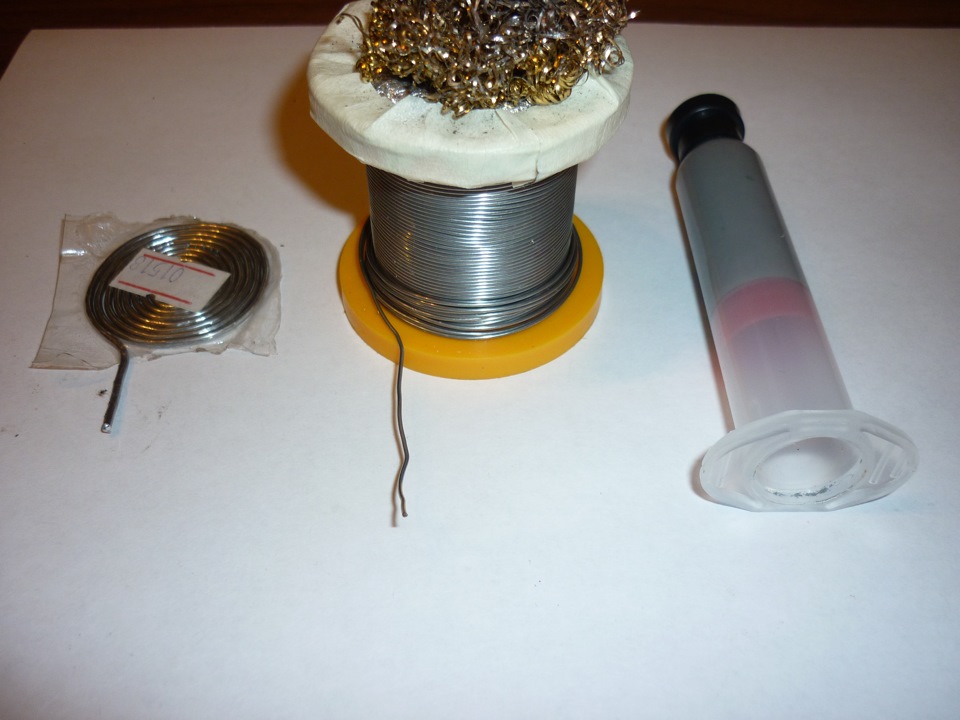

Далее немного о припоях.Обычно для пайки РЭК (Радио электронных компонентов) используют ПОС 60 (Припой оловянно свинцовой цифрой указывают содержание олово (в процентах) к свинцу) или его забугорные аналоги.Бывают с каналом канифоли и без нее (удобно использовать с каналом канифоли) благодаря такому припою я и забыл про канифоль, разного диаметра, для пайки удобно использовать диаметр не более 0.8мм.Существует еще такой тип как паяльная паста — механическая смесь порошка припоя, связующего вещества (или смазки), флюса и некоторых других компонентов.(со слов википедии) очень удобно для запайки чего нибудь однотипного, многоногого и безногого

Во многих отраслях промышленности и производстве используют флюс для пайки микросхем, который служит неотъемлемым атрибутом неразъёмного характера соединения твёрдых материалов между собой. Для того чтобы обеспечить качественное соединение понадобятся специальные наборы, рабочие инструменты, а также расходные вещества в виде припоя и жидкого флюса для пайки микросхем. Согласно общепринятым правилам, материал должен иметь отличную природу низкой температуры плавления, а также малый удельный вес. Сочетание этих факторов позволит флюсу глубже проникать в структуру соединяемых металлических изделий, обеспечивая при этом прочность соединения.

ТОП-10 флюс компонентов для пайки радиодеталей

Для того чтобы обеспечить высокое соединение участков пайки микросхем, промышленность предлагает разнообразные варианты выпуска припоев. Ниже приведём наиболее известные варианты:

Раствор таблетки аспирина в одеколоне, салициловом спирте, нашатырь с глицерином. Это самый простой способ, который можно изготовить самостоятельно.
Паяльная кислота или ортофосфорная. Самый массовый вариант припоя, который имеет один характерный недостаток, это резко токсичный запах, который негативно влияет на организм.
Бура. Для этого флюса предусмотрен вариант высокой температуры пайки до +900 С, то есть можно паять горелкой. По окончании работы необходимо смывать обрабатываемую поверхность.
Паяльный жир. Медленный вариант припоя, который имеет вялую текучесть. Рекомендуется использовать для тех частей поверхностей металлов, которые имеют очень сильное загрязнение, например – радиатор автомобиля.
Флюсы различной направленности. Серия ЛТИ, ТАГС, ЗИЛ, ФИМ и т.д. Очень сильный эффект пайки, который позволяет добиться хороших результатов соединения поверхностей изделия. Недостаток – необходимо постоянно проветривать помещение от скопления газов и продуктов испарения.
Канифоль. Природный материал, который подарен матушкой-природой. Отличная способность к соединению любых сложных изделий. Недостатки мизерные, чаще всего материал издаёт едкий запах, который затрудняет рабочий процесс пайки.
Спиртовой канифольный флюс или ФКС или СКФ. Самый доступный и популярный флюс в радиоэлектронике, который на 60-80% состоит из обычного спирта, а оставшаяся часть 20-40% это обычная канифоль. Такой состав можно приготовить даже в домашних условиях.
Бронза

Рынок гелевых паст представлен широко, мы рекомендуем обратить внимание на Amtech RMA-223, где в составе присутствует канифоль, а также растворитель.

Флюс Amtech RMA-223

Серебро. Отличный гелевый флюс, который не оставляет после себя налёта и используется при пайке сложных компонентов радиодеталей. Отличный вариант серия EFD 6-142-A Flux-Plus.

Флюс EFD 6-142-A Flux-Plus

Золотая безканифольная серия. К этой группе можно смело отнести Interflux 2005, которую используют как для свинцовой, так и для безсвинцовой пайки. Положительные стороны – многозадачность, отрицательная – очень высокая цена. В некоторых случаях небольшой тюбик в 35 грамм может достигать отметки в 2 тысячи рублей.

Заключение

Правильный выбор флюса зависит от условий работы, а также от технических и эксплуатационных характеристики микросхем, используемые в радиоэлектронике.

Обзор различных флюсов для пайки

  1. Канифоль. Различают канифоль по количеству в ней жирных кислот, чем темнее — тем больше кислот в составе. Хоть и является неактивным флюсом, но учитывая наличие кислот в составе, остатки канифоли лучше удалять с пайки. Является самым популярным и доступным материалом. К недостаткам можно отнести выделение большого количества дыма при пайке и быстрое покрытие копотью жала паяльника. Твердую канифоль тяжело использовать при пайке, поэтому ей лудят паяльники и провода, а для соединения радиоэлементов лучше применять жидкую канифоль в спирту.
  2. Паяльная кислота. Состав данного флюса включает в себя сильные кислоты — ортофосфорную или соляную и хлористого цинка, который может достигать 50% в растворе. Доступный и дешевый материал, разъедающий все жировые пленки и позволяющий спаивать почти любые виды металлов. Но кислота очень токсична, поэтому работы следует проводить вне жилых помещений с применением индивидуальных средств защиты. Помимо этого, является неплохим проводником электричества, даже малейший остаток на соединении разъест дорожки платы, поэтому ее лучше не использовать совсем.
  3. Бура. Является солью борной кислоты и представлена в виде порошка. Для получения жидкого флюса ее смешивают с борной кислотой и водой. Работает при очень высоких температурах, поэтому ее можно применять при работах со строительным феном. Бура — активный флюс, поэтому необходимо тщательно смывать остатки.
  4. Паяльный жир. В зависимости от состава может быть как нейтральным, так и активным. Состоит из канифоли, вазелина, парафина, хлоридов цинка и аммония. Очень хорошо показывает себя при очищении сильно загрязненных поверхностей, поскольку парафин в составе вытягивает всю грязь от места пайки. Медленно испаряется, почти не дает нагара, но остатки долго испаряются.
  5. ЛТИ 120. Состав представлен канифолью (20%), этиловым спиртом (95%) и вспомогательными добавками, такими как триэтаноламин (2%) и диэтиламин солянокислый (3−5%). Обладает низкой стоимостью, не проводит электрический ток, что позволяет использовать этот флюс для пайки радиодеталей. В комплекте часто идет удобная кисточка, которой легко наносить материал на место пайки. К некоторым недостаткам можно отнести быстрое испарение и потенциальную токсичность.
  6. СКФ. Спирто-канифольный флюс состоит из этилового спирта (60−80%) и сосновой канифоли (20−40%). Неактивный материал, который можно изготовить самостоятельно, добавив в спирт измельченную канифоль. Слабо коптит, удобен в нанесении. К недостатку относят быстрое высыхание по причине испарения спирта, поэтому хранить его следует в плотно закрытой таре.
  7. Оксидал. Применяется для чистки жала паяльника, а также пайки сильно окисленных и загрязненных медных проводов.

Вышеперечисленные материалы являются самыми доступными и популярными. Кроме них существуют специальные флюсы в виде гелей, но они обладают очень высокой стоимостью и вряд ли потребуются в любительском радиоделе.

Российские марки

Среди отечественных продуктов заметен СКФ – флюс паяльный из спирта и канифоли. Готовый раствор можно применять сразу. Все компоненты уже перемешаны. Он удобен в применении, остаточный слой легко снимается бензином или спиртом.

На рынке много узконаправленных составов для пайки от российских производителей, обозначенных аббревиатурами: ЛТИ, ТАГС, ЗИЛ, КРС, ЛК и так далее. Они содержат высокоактивный хлористый аммоний, аммиак, амины, хлорид цинка, другие активные реагенты.

Некоторые виды подходят для работы только с твердыми припоями. Есть виды, предназначенные для конкретных сплавов. Так, для пайки алюминия были разработаны специальные реактивные составы. Следует тщательно изучить этикетку, после этого выбрать флюс.

Чем смывать

Для смывки флюса по завершении пайки микросхемы рекомендуется применять любой подходящий для этих целей растворитель, посредством которого можно убрать разводы и следы нейтрального состава.

Чаще всего для удаления остатков флюсового состава после пайки используются следующие популярные виды растворителей:

  • чистый технический или медицинский спирт;
  • обычный ацетон (или его смесь с другими химическими веществами);
  • спиртосодержащие парфюмерные составы (хотя их применять нежелательно).


В продаже имеются специальные «отмывки» для удаления флюса с плат, при изготовлении которых (за небольшим исключением) используются те же составляющие.

Очищать платы всеми перечисленными выше составами рекомендуется в следующей последовательности.

Сначала берётся кусочек чистой мягкой фланели, который затем смачивается в небольшом количестве жидкого растворителя (из состава рассмотренных ранее смесей).

На завершающей стадии очистки участок микросхемы с использованным флюсом тщательно протирается смоченной ранее тряпочкой, которая хорошо отмоет все оставшиеся на нём следы и разводы. После того, как обработанные места полностью высохнут – можно будет приступать к их покрытию защитным лаком.

Виды, составляющие

Способы пайки, ограничения воздействия температуры на детали, механическая прочность соединения, сопротивление влиянию коррозии обусловливают многообразие видов.

Технологические требования к заполнителю:

  • Свободная текучесть после прохождения температуры ликвидуса.
  • Смачивание поверхностей соединения.
  • Механическая устойчивость, ограниченная усадка теплопереносимость, невосприимчивость к внешним воздействиям в твёрдом состоянии, электропроводность.

Мягкие легкоплавкие

Отечественные припои именуются в соответствии с ГОСТ. Маркировка соответствует наименованиям доминирующих химических элементов, определяющих свойства материала. Форма выпуска: проволока, прутки, фольга, порошки, комбинированные пасты, трубки с наполнением из канифоли.

Легкоплавкими припоями считаются сплавы с температурой плавления 60–450 С. Низкотемпературные оловянно-свинцовые имеют низкую прочность. Применяются для соединения деталей, боящихся перегрева. Распространены составы ПОС.

Дешифровка аббревиатуры: «припой оловянно-свинцовый». Цифровая индикация указывает на процентное содержание олова. Распространённые химические элементы в составе припоев и тинолей помимо свинца: сурьма, медь, висмут, мышьяк, цинк.

  • Сплав Вуда – 60 С (лужение плат).
  • Cплав д’Арсенваля – 79 С (радио аппаратура и электроника).
  • Сплав Розе – 95 С – (температурные ограничения).
  • ПОСВ 33 – 130 С – (плавкие вставки предохранителей).
  • ПОСК 50 – 145 С (полупроводники, сплавы меди).
  • ПОС 61 – 190 С (требование повышенной электропроводности).
  • ПОС 30 – 260 С (пайка, лужение стали, меди).
  • П 250 – 280 С (алюминий и сплавы).

Тугоплавкие

Сфера применения – промышленная пайка чугунов, разнородных сталей, медесодержащих сплавов, томпака. Температура плавления в диапазоне 400–800 С. Составляющие припоев: медь, серебро, никель, магний. Соединения отличаются прочностью.

В сокращении ПМЦ (припой медно-цинковый), цифра указывает на содержание меди. Всего используются 3 марки, утверждённые ГОСТ 1534—42 : ПМЦ-36, ПМЦ-48, ПМЦ-54. Помимо основного компонента присутствует цинк, 5–7% приходится на железо, олово, сурьму. Температура плавления 800–900 С.

Существуют ограничения применения вследствие выгорания лигатур. Цинк выгорает при переходе из жидкой фазы, что становится причиной пористости. Разрушительные последствия грозят:

  • Изделиям, испытывающим внутреннее давление.
  • Вибрацию и динамические нагрузки.

В этом случае ведётся пайка рафинированной медью при повышении температуры. Иной путь – использование низкотемпературных оловянистых лигатур, улучшающих жидкотекучесть. Или кремнистых присадок. Кремний препятствует испарению и окислению цинка.

ПМЦ выпускаются прутками, полосами, гранулами. Флюсы для пайки – бура.

ПСр (медно-серебряные) – дорогостоящие тугоплавкие присадки высокой прочности. Уникальность в сохранении гибкости соединения. Разбег рабочих температур между начальным в ряду ПСр-10 и серебряным на 92% ПСр-92 – 720–950. ПСр 72–92 нашли применение в соединительных операциях на высокочастотных элементах.

Альтернатива серебру — фосфор. Пластичные медно-фосфорые припои при сохранении подобия свойств имеют плюсы:

  • Дешевизна.
  • Устойчивость к коррозии и агрессивным средам.
  • Жидкотекучесть.
  • Температура плавления 700–850.
  • Пригодны для соединения разнородных металлов, например, медь со сталью.

Пайка алюминия ведётся в узких температурных рамках под слоем масла, чтобы сдержать окисление, ультразвуковыми паяльниками. Применяются силумин, 34А, П590А, П 575. Легирующие элементы кремний, медь, цинк.

Флюсы ЛТИ, ТАГС, ЗИЛ и другие


На шестом месте расположились различной направленности с плавающей популярностью: ЛТИ (с индексами 1, 2, 3, 120 включают в себя воду, спирт, канифоль, аммиак, хлористый цинк, нашатырь, солянокислый анилин, триэтоланилин), ТАГС (глицерин, анилиновый активатор), ЗИЛ (с индексами 1, 2, 4 изготавливаются на основе хлоридов цинка, аммония, железа, соляной кислоты и воды), флюс-гель ТТ (обязательно смываемый флюс с индикацией активных остатков состоит из вазелина, эмульгатора, тетраэтиленгликоля и КРС-78), Ф-38Н (ортофосфорная кислота, диэтоламин солянокислый), ФКДТ (канифоль, спирт, мой любимый димэтилалкилбензиламмонийхлорид и трибутилфосфат), Kester 959t (разработан для пайки волной припоя без образования шариков).

Далее ФИМ (вода, спирт, ортофосфорная кислота), ЛК-2 (спирт, канифоль, хлориды аммония и цинка), ПВ (с индексами 200, 201, 284 и 209 на основе кислот применяется для высокотемпературной пайки), ФП 1 и 2 (вазелин, хлористый цинк, канифоль, нашатырь), КЭЦ (спирт, канифоль, хлористый цинк), флюс-паста ВТС (спирт, вазелин, салициловая кислота, триэтаноламин), ГК (спирт с глицерином и канифолью), КЗ (спирт с канифолью), Прима-1 (вода, спирт, глицерин, хлористый цинк).

Наиболее интересным мне показался по сходной цене в 5$.

Достоинства:

большое разнообразие и доступность по низкой цене.

Недостатки:

большинство этих флюсов активные, так что требуют отмывки и проветривания рабочего места.

Что паять: железо, нержавейка, медь, бронза, цинк, нихром, серебро, никель, чугун.

Чем смывать: большинство из указанных флюсов смываются спирт, растворитель, ацетон, бензин и даже водой.
