Электронный угломер: ювелирная точность углов.

Сфера применения

Измерение углов между поверхностями и величины наклона необходимо при выполнении самого широкого вида работ. Однако чаще всего угломеры востребованы в следующих сферах деятельности:

строительство. Точное измерение углов необходимо при монтаже конструкций, для разметки под фундамент закладываемого здания, в полевых работах. Чаще всего применяются оптические инструменты;
слесарное дело. Как правило, это высокоточные приборы, ориентированные на тонкие работы;
деревообработка. Используются самые простейшие модели, поскольку нет необходимости в очень точных измерениях;
геодезия. Оптические и лазерные модели геодезических угломеров позволяют определять углы между удаленными друг от друга объектами;
астрономия. По степени точности астрономические приборы превосходят все остальные типы.

Также существуют специализированные измерительные приборы: армейские, мореходные и т.д.

Советы и рекомендации по выбору угломера

Перед покупкой угломера стоит обратить внимание на ряд моментов:

тип устройства. Электронные угломеры позволяют получать высокоточные результаты измерений, отображаемые на наглядном дисплее. Однако такие модели более дороги. Механические устройства дешевы, но обладают большой погрешностью измерений. Пузырьковый тип пригодится для использования угломера лишь в качестве строительного уровня;
эргономика и вес. Если планируется работать на высоте или в труднодоступных местах, то предпочтение следует отдавать моделям с минимальным весом. Работать с инструментом будет удобнее, если в его конструкции предусмотрены накладки из резины или пластика. Также следует присмотреться к качеству изготовления линеек: их края не должны быть острыми;
измеряемый диапазон. Он может варьироваться от 0° до 360°. Предпочтение следует отдавать моделям с большим диапазоном;
функциональность. Если позволяет бюджет, то лучшей покупкой станет угломер с дополнительными возможностями: встроенным уровнем, лазером, двусторонней линейкой.

Устройство угломера Кроме того, не будет лишним наличие в комплекте таких принадлежностей, как чехол, карандаши и металлические метчики.

Представленный рейтинг составлен из наиболее востребованных на строительном рынке моделей угломеров. Рассмотренные варианты имеют различную функциональность и относятся к разному ценовому диапазону. Однако это позволяет получить наиболее полную картину и выбрать оптимальную модель.

Сведения о методах измерений

Для измерения углов применяют следующие методы:

Путем сравнения с эталонными образцами.
Гониометрическим способом, который основан на использовании измерительных устройств с угломерной шкалой.
Тригонометрический способ, заключающийся в определении параметров, которые жестко связанных с углом посредством тригонометрическим путем.

Методы измерения угломерным инструментом

Размер угла, в абсолютных единицах измеряют с помощью мерительного инструмента под названием угломерный инструмент. У этого термина есть множество аналогов – транспортир, гониометр, секстант, астролябия и пр. Эти приборы отличают по точности выполняемых измерений, они могут иметь разное устройство, но принципы измерения одинаковы. Чаще всего на практике применяют нониусные угломеры.

Конструкция угломера

Это устройство относят к измерительным приборам механического типа. Их главная задача проведение измерения геометрических углов в деталях и конструкциях.

Конструкция угломера универсального

Угломерный инструмент с нониусом относится к механическому типу измерительных приборов, которые служат для измерения геометрических углов в различных деталях и конструкция. Результаты измерения представляются в градусах, наличие дополнительной шкалы, существует возможность получать более точные результаты. Эта дополнительная шкала и называется нониусом. Ее закрепляют на удлиненной линейке. Благодаря использованию этой шкалы точность измерений может быть получена в пределах десятых долей градуса.

Один из самых распространенных угломеров является модель 4УМ. С его помощью можно выполнять замеры в диапазоне от 0 до 180 градусов. Этот измерительный прибор отвечает требованиям ГОСТ 5378-88. Основная сфера его применения – это промышленность, связанная с производством деталей, металлоконструкций. Кроме этого ее применяют в ремонтном производстве.

К основным преимуществам этого прибора – его точность. Его применение позволяет оперировать довольно точными цифрами и именно это обеспечило его спрос среди специалистов в различных отраслях промышленности. Как и большинство механических приборов измерения, угломерный инструмент отличается длительностью эксплуатации, у него нет какого-то определенного срока годности, разумеется, при полном соблюдении правил эксплуатации и хранения.

https://youtube.com/watch?v=OmQBd8c7AjE

К недостаткам этого класса приборов можно отнести сложность в ремонте. В этом изделии нет деталей, которые можно просто заменить, они сложны в изготовлении и чаще всего их приходится заказывать на заводе производителе.

Кстати, нередко приборы для проведения механических измерений часто сравнивают с электронными, и хотя они выглядят довольно устаревшими, они до сих пор находятся в строю.

Угломеры

Устройств для замера углов на самом деле множество, это и:

угломерный инструмент с нониусом;
угломерный астрономический инструмент и многие другие.

Их применяют везде, где необходимо выполнять соответствующие измерения, например, при изготовлении штамповой оснастки, или определении местоположения судна в пространстве.

Угломерный инструмент с нониусом

Как уже отмечалось, чаще всего применяют угломеры с нониусом. В нашей стране производят угломеры с нониусом разного типа. В частности, в номенклатуре инструментальной продукции, которую выпускает АО КЗ «КРИН» присутствуют следующие позиции:

угломер с нониусом типа 2;
угломер с нониусом типа 4;
угломер с нониусом 5ум;
угломер с нониусом 4ум.

По большей части они предназначены для выполнения измерения наружных углов с точностью 2 минуты. Модели типа 2 применяют для проведения замеров в пределах от 2 до 360 градусов.

Угломерный астрономический инструмент

Кроме того, их можно использовать при выполнении лекальных (разметочных) работ, например, при производстве сложного фасонного инструмента (штампы, пресс-формы и пр.). Надо отметить, что производство угломерного инструмента отличает высокая трудоемкость, а материал для его производства обладает высокой стоимостью. Для его производства применяют инструментальные стали, цена которых в нескольких раз превышает стоимость конструкционных.

Конечно, существует угломерный инструмент, который обладает более низкой стоимостью. Для его изготовления применяют более простые материалы. Такую продукцию выпускают множество предприятий, расположенных в нашей стране и за ее пределами. Как пример можно привести

Угломеры с нониусом SKRAB

Один из ярких представителей этой продукции угломерный инструмент с нониусом SKRAB модели 40320. Его применяют для проведения замеров внутренних углов в диапазоне от 0 до 220 градусов. Точность такого прибора составляет 1 градус. В принципе такой точности хватает для проведения большинства работ, например, при разделке пластикового профиля при создании светопрозрачных конструкций (окон, дверей и пр.).

В последние годы производители выпустили на рынок электронные угломерные инструменты. Их точно так же применяют в промышленности, строительстве и пр. Их использование значительно проще, чем угломерных устройств механического типа. По большей части, этот инструмент производят из пластика или алюминиевых сплавов. На раме установлен измерительный блок. Точность электронных угломеров может колебаться в зависимости от качества производства и типа электронного устройства. Но в среднем она может лежать в диапазоне от 0,3 до 1 градуса. Эти угломерные приборы по большей части применяют в строительстве.

Другие угломеры

Разумеется, угломерная техника не ограничивается той, которая перечислена выше. На самом деле измерительный инструмент этого класса имеет древнюю историю. Еще финикийские моряки применяли секстанты, древнейшие угломерные инструменты. Кроме, секстантов у мореплавателей в ходу и такой прибор, как морской мореходной октант, в качестве измерительной шкалы в нем установлена шкала, которая охватывает всего 45 градусов. Но этого достаточно, чтобы вести наблюдение за звездами и тем самым определить свое местоположение в пространстве. Использование шкалы нониуса позволяет выполнять более точные расчеты.

При проведении строительных работ широко применяют уклономер транспортир. С его помощью измеряют расположение строительных конструкций в пространстве и относительно друг друга

При производстве мебельных работ также важно соблюдать определенные углы, например, между стенками шкафа или тумбочки

Как выбрать электронный угломер?

Электронные угломеры на рынке строительных инструментов представлены достаточно широко: есть типовые модели со стандартными характеристиками, а есть и модели со специфическим функционалом и параметрами.

Как выбрать действительно нужный, качественный инструмент и не переплачивать за дополнительные функции, которые использоваться не будут?

Прежде всего стоит определиться, для какого рода работ будет предназначаться конкретный инструмент. Для столярной мастерской или производственного цеха будет вполне достаточно лёгкого, но надёжного угломера длиной 25 см без лишних наворотов, но с разметочной линейкой на рабочей планке и угольником на корпусе. А вот для строительных работ и создания разметок необходим угломер длиной не менее 40 см с реализованными в нём уровнем и лазером.
Не стоит говорить, что профессиональные работы должны выполняться надёжными инструментами высокой степени точности измерений — показатель погрешности при приобретении инструмента играет безусловную роль. Для угломеров важны, и в маркировке производителей обычно отмечаются:

точность измерения углов;
точность выявления уклонов и уровней плоскостей;
точность расчёта и выставления углов.

Средней погрешностью измерений считается 0,1°, предназначенные для бытовых работ угломеры дают допуск 0,5°, а высокоточные инструменты для профессиональных работ – не более 0,01°. Следует учесть некоторую особенность измерений развёрнутых углов: погрешность относительно среднего значения удваивается.

Диапазон измеряемого угла – существенное ограничение для нескольких работ. Необходимо знать, что некоторые модели просто не предназначены для работы с развёрнутыми углами – возможность их измерений ограничивается углом в 180°.
Удобное представление информации – это определённый комфорт при работе. Электронные угломеры обязательно оснащены жидкокристаллическими матрицами, но иногда для лучшего обзора их бывает две – с каждой стороны. Высокотехнологичные модели характеризуются наличием дополнительной панели уровня, подсветкой, автоповоротом цифр (что очень удобно для замеров над головой), осуществляется сопровождение визуальной информации звуковым сигналом.
При больших объёмах работ играет значительную роль эргономичность инструмента и его вес, который для бытовых моделей может быть до 350 г, в профессиональных – до 1,5 кг. В любом случае угол должен фиксироваться надёжно и устойчиво.

Развёрнутая комплектация прибора предоставляет дополнительные возможности: удлинительная рейка, посадочное гнездо под штатив или магнитный держатель, защитный футляр или чехол помогут расширить функционал и продлят срок полезного использования электронного угломера.

Внутренняя память угломера позволяет хранить значения последних измерений для быстрого выставления нужного угла раз за разом.

Поскольку рынок электронных угломеров представлен большим ассортиментом всевозможных моделей конкурирующих производителей, цена даже на профессиональные инструменты является вполне демократичной. Например, стоимость качественных электронных угломеров Bosch и Ada составляет от 5000 рублей для бытовых моделей, до 13000 рублей — для профессиональных.

Стусло. Как пользоваться?

Техника безопасности при работе с болгаркой

Где и когда нужно пользоваться инструментом

Свое применение этот измерительный инструмент нашел в разных сферах, но самым популярным направлением, где без угломера обойтись никак нельзя — это строительство. Не меньшей популярностью пользуется угломер среди плотников, столяров и монтажников. Когда нужно выставить прямой угол, то мастер пользуется угольником. Если же необходимо соединить детали под другим углом (больше или меньше 90 градусов), тогда понадобится воспользоваться угольником.

Это интересно! Угольник применяется не только для выставления нужного угла, при котором будут соединяться детали или сооружаться конструкции, но еще и с целью проверки соответствия указанному значению. Именно поэтому прибором пользуются не только строители, но и специалисты во время проведения проверочных работ.

Одним из самых простейших примеров применения угломера в быту — когда самостоятельно выполняется оштукатуривание оконных откосов. Если боковые откосы имеют не прямой угол, тогда для идентичности двух стенок, понадобится воспользоваться угломером. Кроме строительства, применяются инструменты в следующих сферах:

Геометрия
Астрономия
Военное направление
Мореходка
Сварочные работы

В зависимости от сферы использования, были разработаны соответствующие виды угломеров, о чем подробно узнаем далее.

Поверка

Весь мерительный инструмент, применяемый на производстве должен пройти обязательную процедуру поверки. По крайне мере на тех предприятиях, где внедрена система управления менеджментом.

Поверка мерительного инструмента – это набор определенных операций, результатом которых становится заключение уполномоченного органа о соответствии предъявляемого инструмента завяленным требованиям.

Поверка угломером с нониусом должны выполнять только в лабораториях прошедших аттестацию в Росстандарте РФ.

Срок поверки устанавливает метрологический отдел предприятия.

Измерительное оборудование в строительном сегменте за последние годы претерпело значительные изменения. В основном они связаны с технологическим развитием приборов, внедрением электронных и лазерных систем. Казалось бы, на этом фоне должны уходить в прошлое традиционные средства измерений, но и эта ниша по-прежнему востребована. Это подтверждает и угломер механический, который вполне справляется с простейшими бытовыми операциями по разметке.

Как выбирать приборы

При покупке цифровых угломеров в первую очередь определяются с тем, для каких измерений он потребуется. Для использования в ремонтных и строительных работах необходимо приобретать приборы, имеющие длину не менее 400 мм. В столярных мастерских работать таким инструментом будет неудобно. Для работы в них подойдут угломеры длиной 250 мм с разметочной линейкой на планке и вырезанным на торце угольником.

Мнение эксперта
Мезенцев Сергей Петрович
Мастер по ремонту и отделке жилых помещений

Важными показателями для выбора инструмента являются погрешность и диапазон его измерений. Используемые для профессиональной деятельности цифровые угломеры не должны иметь погрешность более 0,1°. У бытовых приборов этот показатель может доходить до 0,5°. Некоторые модели инструмента имеют ограничения по работе с большими и развёрнутыми углами.

У продвинутых профессиональных моделей цифровых уровней есть дополнительные дисплеи, на которых отображаются данные об отклонении базовой планки прибора. Стрелки на нём могут указывать сторону выравнивания прибора. Делать это гораздо проще, если цифровой уровень оснащён встроенным пузырьковым элементом.

В качестве дополнительного функционала у инструмента могут быть:

Важно при выборе цифровых угломеров обращать внимание на его комплектацию, требования производителя к условиям его эксплуатации и источники его питания. Используемые в приборах батарейки и аккумуляторы могут обеспечивать от 20 до 200 часов работы без их подзарядки. Экономно расходовать энергию угломерами позволяет функция спящего режима

Экономно расходовать энергию угломерами позволяет функция спящего режима.

Различия угломера по типу устройства и принципу измерения

По своей конструкции и принципу производимых измерений все существующие угломеры можно разделить на шесть видов – это электронный угломер, лазерный, оптический, маятниковый, механический и угломер фиксированных углов. Рассмотрим их немного подробнее.

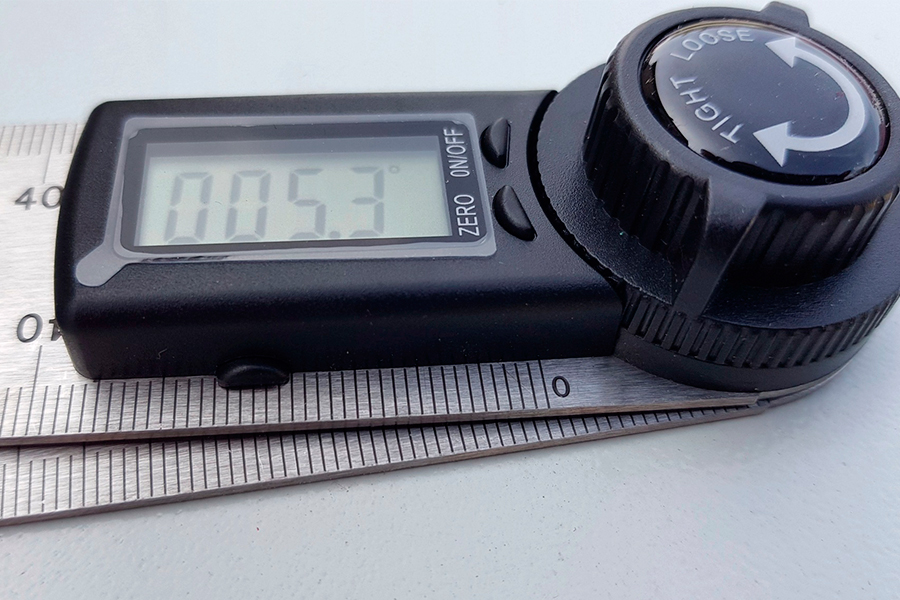

Электронный угломер. Его еще называют цифровой угломер – принцип работы этого инструмента основан на действии полупроводников. Отличить такой угломер от всех других можно по наличию электронного табло, на которое выводятся результаты измерений. Это достаточно точный инструмент, который можно использовать для монтажа ответственных конструкций. Лазерный угломер. Имеет достаточно большое количество всевозможных конструкций, но все они работают по одному и тому же принципу – устройство излучает два луча, направляемые на две различные точки. Измерения угла могут производиться либо визуально, либо электронным способом. Недостатком этого современного угломера является проблема при работе в дневное время – луч лазера достаточно сложно уловить взглядом при ярком освещении. Исправить такое положение дел можно с помощью специальных приемников, которые сигнализируют о точном наведении луча в необходимую точку.

Лазерный угломер фото

Оптические угломеры. Отличить их можно по наличию так называемого «глаза» – оптической линзе, используемой для проведения измерений. Ярким представителем подобных угломеров является тахеометр. Маятниковые угломеры. Получили широкое распространение в сфере инструментального производства, но и в строительстве для них имеется своя ниша – они с легкостью определяют угол отклонения того или иного элемента конструкции от уровня горизонта. Их принцип действия основан на работе маятника или, как его еще называют, гироскопа, который постоянно занимает свое место в соответствии с земным притяжением. По сути, шкала такого угломера остается неподвижной, а перемещается только стрелка, установленная на противоположном конце маятника.

Маятниковый угломер фото

Механические угломеры. Подразделяются на два вида – простые и угломеры с нониусом. Этот инструмент относится к классу контактных – для измерения угловых значений требуется плотный контакт с двумя поверхностями измеряемого угла. Угломеры фиксированных углов. Это узкоспециализированный инструмент, позволяющий измерить угол определенной величины – с его помощью вы можете проконтролировать, к примеру, угол 90 или 30˚. Его в большей степени можно назвать шаблоном, чем измерительным инструментом.

Кроме вышеперечисленных разновидностей угломеров, существует и так называемый универсальный угломер – он предназначен для будничного контроля выполнения работ и особой точностью не отличается. И среди универсального инструмента этого типа достаточно часто можно встретить комбинированные разновидности, которые сочетают в себе несколько способов измерения углов – довольно распространенными конструкциями этого типа являются лазерно-механические угломеры или электронные. Последние можно совместить практически со всеми видами угломеров.

Универсальный угломер фото
