Допуски формы и расположения поверхностей

Назначения допусков формы и расположения

Основные положения, поясняющие назначение каждого из них, приведены в ГОСТ 24643-81. Допуски формы и расположения поверхностей позволяют выбрать способ, инструмент, порядок для обработки. Кроме этого допуски формы и расположения поверхностей определяют условия эксплуатации отдельных изделий составляющих конкретный механизм, его надёжность и долговечность.

Числовые значения допусков формы

В современном стандарте для точности обработки утверждено 16 классов. Их числовые значения возрастают от одного класса к другому. Прирост точности происходит в 1,6 раза. Стандарт определяет три основных уровня, которые обозначаются заглавными буквами латинского алфавита: «А», «В» и «С». Каждый из уровней определяет следующие положения:

• первой (литера А) признаётся нормальная точность, которая составляет не менее 60 % от погрешностей всех указанных размеров;
• вторая геометрическая точность (литера В) относится к категории повышенной точности (обычно она равна около 40% допусков для всех применяемых деталей);
• наивысшей степенью точности является третий уровень (литера С), которая не превышает 25% от всех использованных погрешностей.

Числовые значения допусков формы цилиндрических поверхностей, устанавливаются для каждого из трёх уровней. Согласно стандарту они не должны превышать 30% для первого уровня, 20% для второго и 12% для третьего. Это связано с применяемыми ограничениями при отклонении радиуса изделия, с помощью указания места расположения установленного размера.

Допуски плоскости и прямолинейности

Оценка соблюдения параметров плоскости осуществляется путём сравнения с характеристиками выбранной базой. Базой служит отдельный элемент детали, которые однозначно считают плоскими. Характер и расположение прямолинейного участка уточняется по результатам сравнения со своей базой. Каждый из разрешённых изменений обозначается установленным значком. В сноске к этому знаку указывают расположение и величину установленного отклонения. Допуск устанавливается для линий и плоскостей различного порядка. Все разрешённые изменения размеров объединяют единым полем.  Общепризнанными изменения характера прямолинейности считаются выпуклость и вогнутость. Расположение и параметры отклонения от заданной плоскости обозначаются аббревиатурой (EFE). Для описания характеристик прямолинейности приняты показатели, входящие в единый комплект, обозначаемый (EFL).

Допуски круглости, цилиндричности профиля продольного сечения

Под понятием цилиндричности понимают сходство изготовленного изделия с параметрами аналогичного цилиндра. Его диаметр, длина, расположение должны соответствовать указанным в технической документации. Для сравнения  выбирают цилиндр с прилегающей (контрольной) поверхностью, имеющей меньший диаметр. Он может быть свободно вписан в реальную внутреннюю поверхность. Установленные отклонения от цилиндричности позволяют установить соответствие обработанной детали заданной форме. Расположение указанных отклонений определяют конечный вид изделия, её место установки в агрегате после сборки. Это служит главным отличием от изменений профиля продольного сечения и так называемой круглости. Они задают только один параметр отклонения от точек расположенных на заготовке. Под отклонением от так называемой круглости понимают наибольшее расстояние, задающее расположение точек на поверхности детали по отношению к прилегающей окружности. Под этой окружностью понимают окружность с большим радиусом, описанную вокруг наружной поверхности вращения, с минимальным диаметром, который устанавливает самое близкое расположение между точками этих окружностей. Наиболее встречаемыми отклонениями являются овальность и огранка.

Контроль величины этих изменений производится с помощью специальных измерительных устройств. К ним относятся: специальные шаблоны, координатно-измерительные машины, так называемые «кругломеры».

Допуски перпендикулярности, параллельности, наклона торцевого биения

В процессе эксплуатации элементов конструкции агрегата, имеющего цилиндрическую форму, наблюдается эффект так называемого торцевого биения. Предотвращения негативных последствий устраняется установлением разрешённых отклонений от утверждённых размеров. Эти значения наносятся на протяжении всей заготовки.

Допуск устанавливает величину и характер торцевого биения. Для отдельных случаев его величину задают относительно наибольшего диаметра торцевой поверхности, расположенной в готовом агрегате.

Отклонения и допуски формы поверхностей

Отклонения и допуски формы (ГОСТ24462-83)

ОТКЛОНЕНИЕ ФОРМЫ — отклонение формы реальной поверхности или реального профиля от формы номинальной поверхности или номинального профиля.

СРЕДНИЙ ЭЛЕМЕНТ — поверхность (профиль), имеющая форму номинальной поверхности (профиля).

При отсчете от среднего элемента отклонение формы равно сумме абсолютных значений наибольших отклонений точек реальной поверхности (профиля) по обе стороны от среднего элемента (рис.)

Количественно отклонение формы оценивается наибольшим расстоянием от точек реальной поверхности (профиля) до прилегающей поверхности (профиля) по нормали к прилегающей поверхности (профилю).

Допуск формы (T) — наибольшее допустимое значение отклонения формы.

Поле допуска формы — область в пространстве или на плоскости, внутри которой должны находиться все точки реального рассматриваемого элемента в пределах нормируемого участка (L).

Ширина или диаметр поля допуска определяется значением допуска, а расположение относительно реальной поверхности определяется прилегающим элементом.

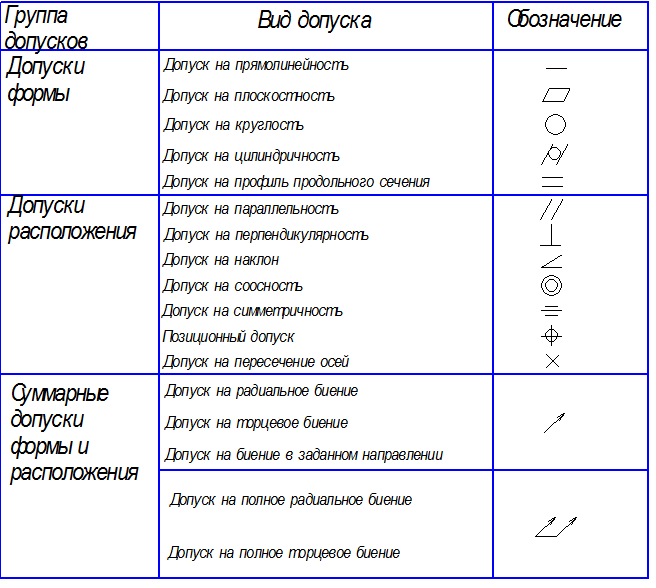

К отклонениям и допускам формы относятся:

• отклонение от плоскостности, допуск плоскостности;
• отклонение от прямолинейности, допуск прямолинейности;
• отклонение от круглости, допуск круглости;
• отклонение от цилиндричности, допуск цилиндричности;
• отклонение и допуск профиля продольного сечения цилиндрической поверхности.

Приняты следующие условные обозначения:

Δ — отклонение формы или отклонение расположения поверхностей;

Т — допуск формы или допуск расположения;

L — длина нормируемого участка.

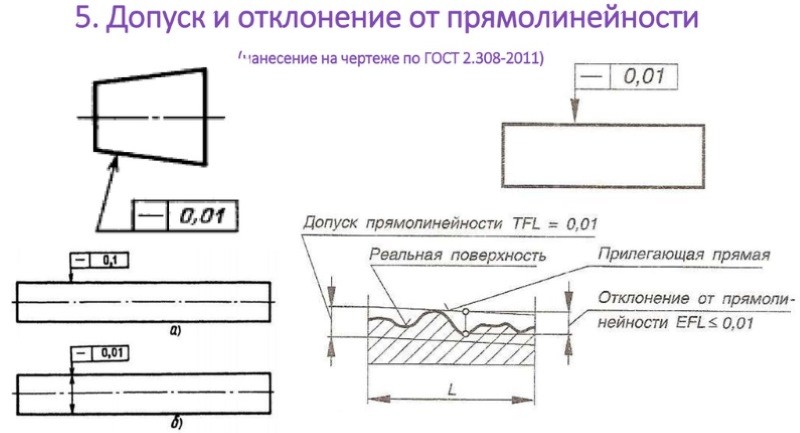

Отклонение от прямолинейности в плоскости — наибольшее расстояние от точек реального профиля до прилегающей прямой в пределах нормируемого участка.

Частными видами отклонения от прямолинейности являются выпуклость и вогнутость.

Выпуклость — отклонение от прямолинейности, при котором удаление точек реального профиля от прилегающей прямой уменьшается от краев к дине.

Вогнутость — отклонение от, прямолинейности при котором удаление точек реального профиля от прилегающей прямой увеличивается от краев к середине.

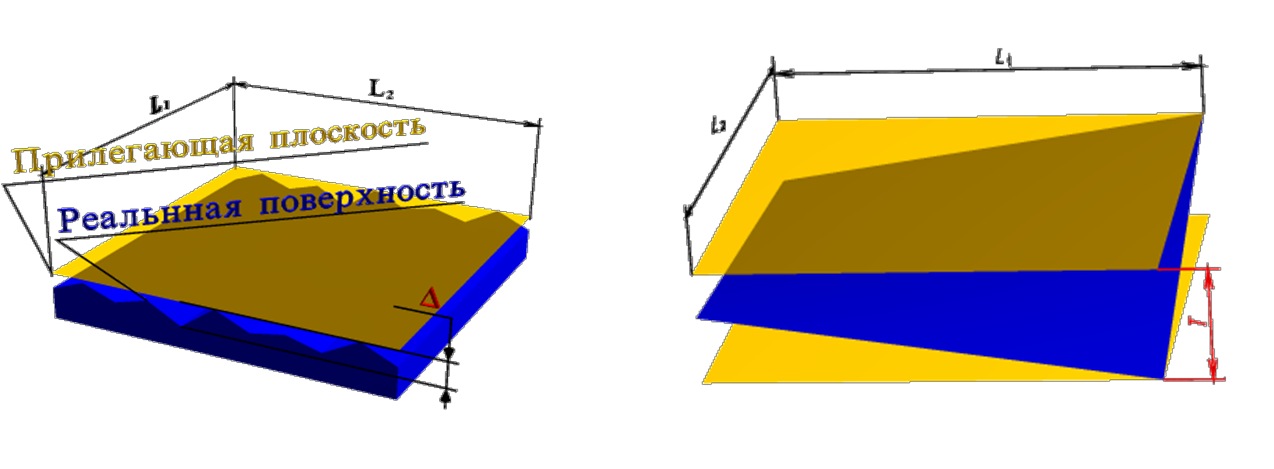

Отклонение от плоскостности — наибольшее расстояние Δ от точек реальной поверхности до прилегающей плоскости в пределах нормируемого участка.

Частными видами отклонения от прямолинейности являются выпуклость и вогнутость.

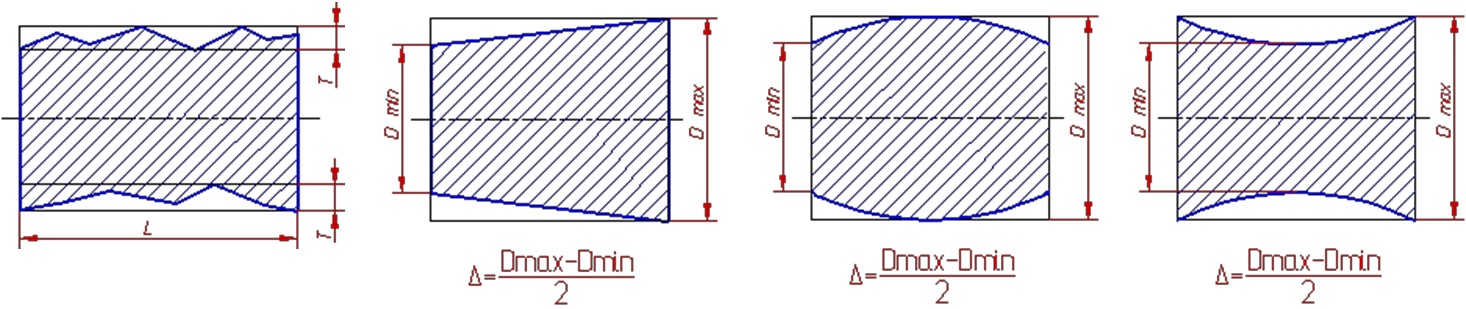

Отклонение профиля продольного сечения цилиндрической поверхности — наибольшее расстояние Δ от точек образующих реальной поверхности, лежащих в плоскости, проходящей через ее ось, до соответствующей стороны прилегающего профиля в пределах нормируемого участка.

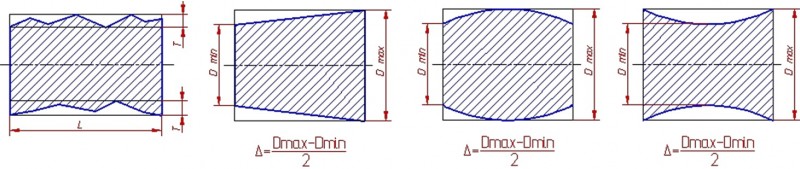

Частными видами отклонения профиля продольного сечения являются конусообразность, бочкообразность и седлообразность.

Конусообразность — отклонение профиля продольного сечения, при котором образующие прямолинейны, но не параллельны.

Бочкообразность — отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры увеличиваются от краев к середине сечения.

Седлообразность — отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры уменьшаются от краев к середине сечения.

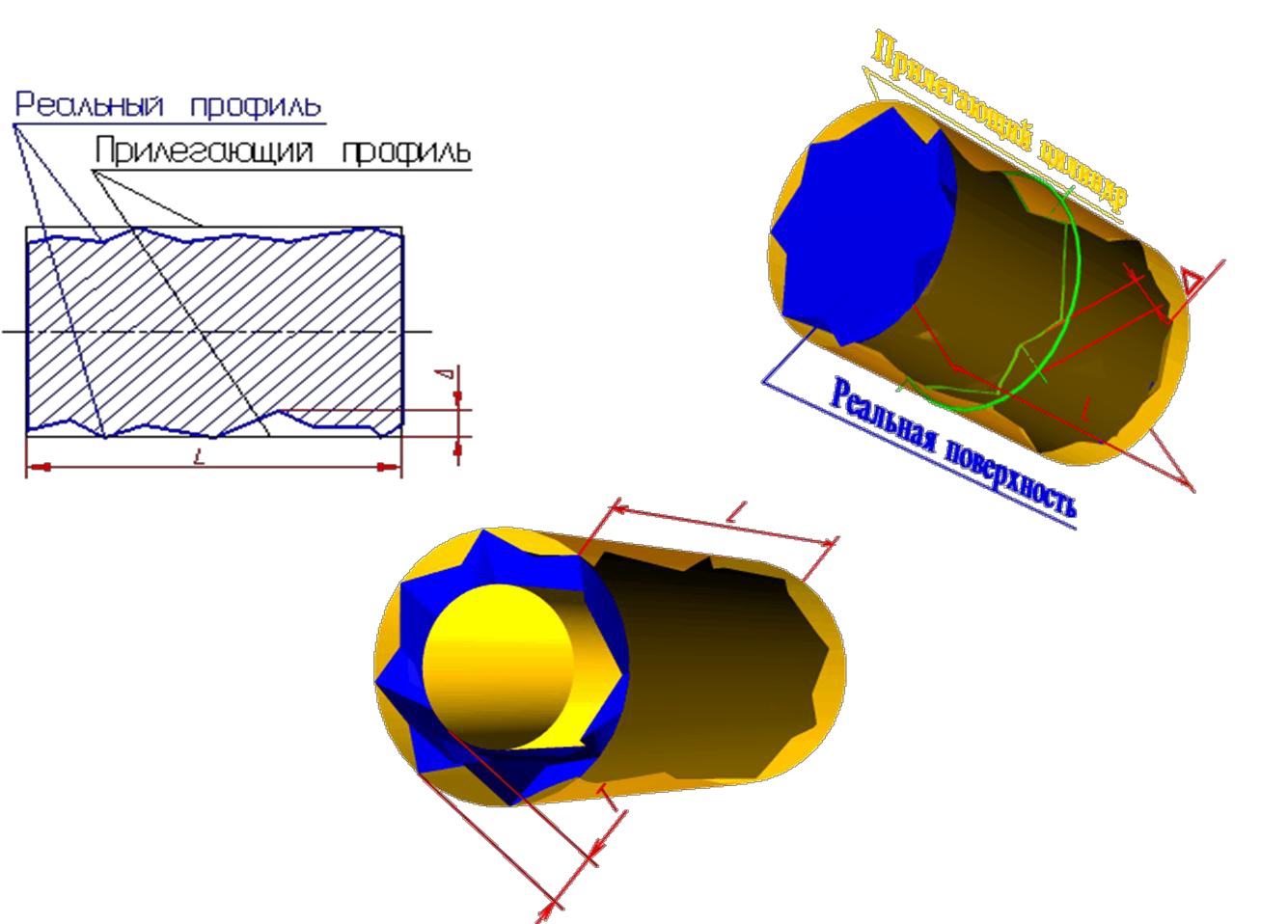

Отклонение от цилиндричности — наибольшее расстояние Δ от точек реальной поверхности до прилегающего цилиндра в пределах нормируемого участка.

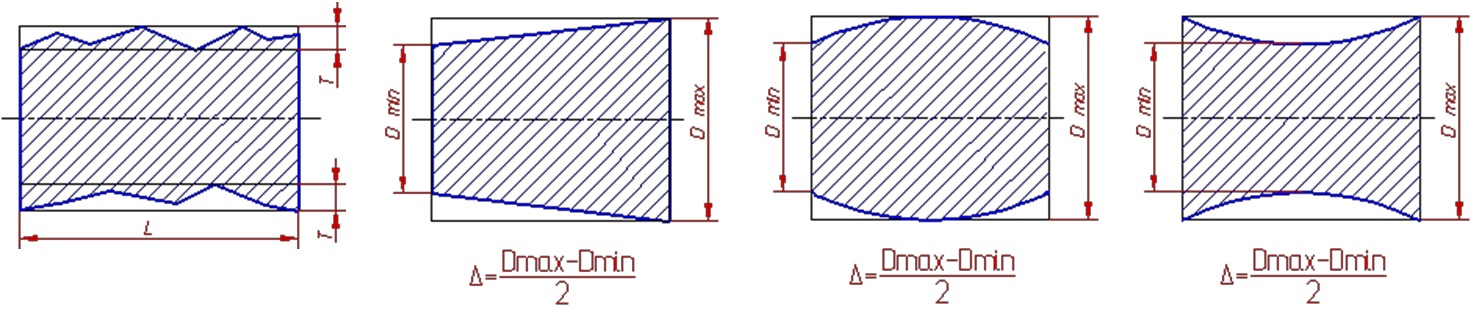

Отклонение профиля продольного сечения цилиндрической поверхности — наибольшее расстояние Δ от точек образующих реальной поверхности, лежащих в плоскости, проходящей через ее ось, до соответствующей стороны прилегающего профиля в пределах нормируемого участка.

Частными видами отклонения профиля продольного сечения являются конусообразность, бочкообразность и седлообразность.

Конусообразность — отклонение профиля продольного сечения, при котором образующие прямолинейны, но не параллельны.

Бочкообразность — отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры увеличиваются от краев к середине сечения.

Седлообразность — отклонение профиля продольного сечения, при котором образующие непрямолинейны и диаметры уменьшаются от краев к середине сечения.

Общие положения

В крупносерийном производстве каждая деталь изготовлена с заранее заданной степенью точности. Изготовить их с полностью одинаковыми характеристиками практически невозможно. Поэтому предусмотрена стройная система разрешённых изменений в реальных классах точности.

Каждый параметр обозначается на чертеже. Указанный размер допуска отражает численную характеристику разрешённого зазора, место размещения на изделии. По правилам размещение области, к которой относится допуск, ориентируется относительно так называемой нулевой линии. По этому показателю допуски бывают:

• симметричными и ассиметричными (разрешённое отклонение допускается с одной или обеих сторон относительно выбранной нулевой линии);
• выше или ниже заданной нормали;
• с заданной величиной смещения в требуемом направлении.

Посадкой называют параметр, который указывает допустимую точность при соединении отдельных деталей в цельный агрегат. Он задаётся установленными зазорами или натягами.

Их делят на три утверждённых типа:

• заранее предусмотренным зазором;
• допустимым натягом;
• переходного типа.

Во всех случаях допуском посадки считается величина, которая рассчитывается как разность между большим и наименьшим значением допустимого зазора. Вся существующая система классифицируется по следующим признакам:

• основания системы – это допуски отверстий и валов;
• классам точности (их подразделяют на 19 квалитетов);
• величине предусмотренных натягов.

Под допусками для отверстий понимают совокупность разрешённых значений с одинаковыми квалитетами.  Для них устанавливаются предельно допустимые размеры отверстий. Вариация величины посадок достигается благодаря изменению предельных размеров вала. В системе вала перечисленные параметры изменяются в обратном порядке. Предельный размер вала сохраняет постоянство для различных посадок, а происходит изменение предельных размеров отверстия.

В системе допусков и посадок номера квалитетов являются показателями точности обработки. С возрастанием порядкового номера допуск размера увеличивается. Все размеры разделены на определённое количество интервалов. Величина каждого интервала равна трём миллиметрам. Линейка этих интервалов начинается с размера от 1 до 3 мм, затем от 3 до 6 мм и так далее. Для каждого интервала уже установлен свой усреднённый геометрический размер и обозначение. Он определяется по границам интервала. Для них определены квалитеты от пятого до семнадцатого. Чем меньше номер квалитета, тем обработка считается более точной.

Все рассчитанные параметры сведены в таблицы. Основными документами, которые систематизируют эти показатели, и правила их обозначения являются:

• ЕСДП расшифровывается как единая система допусков и посадок — установлена ГОСТ 25347-82;
• ОНВ закреплены в стандарте 25346-89 (основные нормы взаимозаменяемости устанавливают возможности по замене одних изделий аналогичными);
• ЕСКД единая система конструкторской документации объединяет все требования к оформлению и документов и нанесению обозначений — подробно изложена в стандарте 2.001-2013;
• Стандарты различного уровня и назначения: государственные ведомственные, отраслевые;
• Технические условия (применяются как нормы изготовления узкоспециальных деталей).

ЕСДП применяется для регламентирования всех параметров. ОНВ позволяет точно определить зазоры в деталях сложной конфигурации. Например, шпоночных или шлицевых соединениях, резьбы, зубчатых передач и так далее.

Каждый размер должен указываться в каждой из документаций:

• на всех видах чертежей;
• эскизах конструкций;
• технологических картах;
• дополнительных графических изображениях (пояснительных записках, набросках).

Правильно выбранные параметры  отклонений составляют основу технологических процессов. Неотступное следование утверждённым стандартам позволяет разработать и изготовить надёжный и долговечный агрегат.

ОБОЗНАЧЕНИЕ ЗАВИСИМЫХ ДОПУСКОВ

5.1. Зависимые допуски формы и
расположения обозначают условным знаком , который помещают:

после числового значения допуска, если
зависимый допуск связан с действительными размерами рассматриваемого элемента
(черт. 32а);

после буквенного обозначения базы (черт. 32б)
или без буквенного обозначения в третьей части рамки (черт. 32г),если зависимый допуск связан с действительными размерами базового элемента;

после числового значения допуска и
буквенного обозначения базы (черт. 32в) или без буквенного
обозначения (черт. 32д),если зависимый допуск связан
с действительными размерами рассматриваемого и базового элементов.

5.2. Если допуск расположения или формы
не указан как зависимый, то его считают независимым.

Черт. 32

Зависимые допуски

Эта категория объединяет разрешённые отклонения, для которых допускается их превышение на определённую величину. Величина этого превышения должна соответствовать разрешённой разнице параметра между реальной поверхностью и выбранной базой. Зависимый допуск расположения вычисляется на основании разработанных формул, на основании указанных значений. Альтернативой этому параметру является независимый допуск. Его значение всегда является постоянной величиной, не зависит от других параметров. Обозначение обоих видов отклонений производится на соответствующих сносках.

Допуски параллельность, перпендикулярности, наклона, торцевого биения и полного торцевого биения

Интервалы номинальных размеров, мм	степень точности
1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
мкм	мм
≤  10	0,4	0,6	1	1,6	2,5	4	6	10	16	25	40	60	0,1	0,16	0,25	0,4
>10 ≤  16	0,5	0,8	1,2	2	3	5	8	12	20	30	50	80	0,12	0,2	0,3	0,5
> 16 ≤ 25	0,6	1	1,6	2,5	4	6	10	16	25	40	60	100	0,16	0,25	0,4	0,6
> 25 ≤ 40	0,8	1,2	2	3	5	8	12	20	30	50	80	120	0,2	0,3	0,5	0,8
> 40≤ 63	1	1,6	2,5	4	6	10	16	25	40	60	100	160	0,25	0,4	0,6	1
> 63 ≤ 100	1,2	2	3	5	8	12	20	30	50	80	120	200	0,3	0,5	0,8	1,2
> 100 ≤ 160	1,6	2,5	4	6	10	16	25	40	60	100	160	250	0,4	0,6	1	1,6
> 160 ≤ 250	2	3	5	8	12	20	30	50	80	120	200	300	0,5	0,8	1,2	2
> 250 ≤ 400	2,5	4	6	10	16	25	40	60	100	160	250	400	0,6	1	1,6	2,5
> 400 ≤ 630	3	5	8	12	20	30	50	80	120	200	300	500	0,8	1,2	2	3
> 630 ≤ 1000	4	6	10	16	25	40	60	100	160	250	400	600	1	1,6	2,5	4
> 1000 ≤ 1600	5	8	12	20	30	50	80	120	200	300	500	800	1,2	2	3	5
> 1600 ≤ 2500	6	10	16	25	40	60	100	160	250	400	600	1000	1,6	2,5	4	6
> 2500 ≤ 4000	8	12	20	30	50	80	120	200	300	500	800	1200	2	3	5	8
> 4000 ≤ 6300	10	16	25	40	60	100	160	250	400	600	1000	1600	2.5	4	6	10
> 6300 ≤ 10000	12	20	30	50	80	120	200	300	500	800	1200	2000	3	5	8	12

Примечание.

При назначении допусков параллельности, перпендикулярности,
наклона под номинальным размером понимается номинальная длина нормируемого
участка или номинальная длина всей рассматриваемой поверхности (для допуска
параллельности — номинальная длина большей стороны), если нормируемый участок не
задан.

При назначении допусков торцевого биения под номинальным размером
понимается заданный номинальный диаметр или номинальный больший диаметр торцевой
поверхности.

При назначении допусков полного торцевого биения под номинальным
размером понимается номинальный больший диаметр рассматриваемой торцевой
поверхности.

Производственные погрешности

Разрабатывая технологические процессы, с помощью которых будет осуществляться изготовление той или иной продукции, инженеры решают немало разнообразных задач. Одной из них является обеспечение размеров, которые в точности будут соответствовать указанным на чертежах, а также правильности взаимного расположения поверхностей обрабатываемых деталей и их надлежащей формы.

Поскольку при изготовлении любой детали производственные погрешности различных операций обработки накапливаются, то их итоговая величина подлежит только приблизительной оценке.

Как известно, при выполнении различных производственных операций на технологическом станочном оборудовании его отдельные части испытывают на себе воздействие усилий резания, которые могут достигать (и обычно достигают) существенных величин и вызывать значительные деформации.

Упругая система «станок – инструмент – деталь» в процессе функционирования может подвергаться значительным вибрационным нагрузкам, которые нередко приводят к возникновению серьезных производственных погрешностей. Кроме того, дополнительные погрешности образуются ввиду физического износа отдельных деталей обрабатывающего оборудования.

Износ режущего инструмента и погрешности его изготовления также существенно влияют на итоговую точность обработки деталей. При этом погрешности возникают тогда, когда используется профильный или мерный инструмент (развертки, зенкеры, профильные резцы, резьбонарезной инструмент и т.п.). Дело в том, что во время обработки те отклонения, которые имеют его поверхности, полностью «копируются» на поверхностях деталей. Помимо указанных погрешностей существует еще и немало других.

Исходя из сказанного выше, можно констатировать, что в условиях реального производства возникновение погрешностей поверхностей деталей является неизбежным процессом.

Допуски плоскостности, прямолинейности и параллельности в зависимо от квалитета допуска размера

Допуски в мкм

Интервалы номинальных размеров, мм	Квалитеты допуска размера
4	5	6	7	8	9	10	11	12
Относительная геометрическая точность
А	В	С	А	В	С	А	В	С	А	В	С	А	В	С	А	В	С	А	В	С	А	В	С	А	В	С
≤  3	2	1,2	0,8	2,5	1,6	1	4	2,5	1,6	6	4	2,5	10	6	4	16	10	6	25	16	10	40	25	16	60	40	25
> 3 ≤  6	2,5	1,6	1	3	2	1,2	5	3	2	8	5	3	12	8	5	20	12	8	30	20	12	50	30	20	80	50	30
> 6 ≤ 10	2,5	1,6	1	4	2,5	1,6	5	3	2	8	5	3	12	8	5	20	12	8	30	20	12	50	30	20	80	50	30
> 10 ≤ 18	3	2	1,2	5	3	2	6	4	2,5	10	6	4	16	10	6	25	16	10	40	25	16	60	40	25	100	60	40
> 18 ≤ 30	4	2,5	1,6	5	3	2	8	5	3	12	8	5	20	12	8	30	20	12	50	30	20	80	50	30	120	80	50
> 30 ≤ 50	4	2,5	1,6	6	4	2,5	10	6	4	16	10	6	25	16	10	40	25	16	60	40	25	100	60	40	160	100	60
> 50 ≤ 80	5	3	2	8	5	3	12	8	5	20	12	8	30	20	12	50	30	20	80	50	30	120	80	50	200	120	80
> 80 ≤ 120	6	4	2,5	10	6	4	12	8	5	20	12	8	30	20	12	50	30	20	80	50	30	120	80	50	200	120	80
> 120 ≤ 180	8	5	3	10	6	4	16	10	6	25	16	10	40	25	16	60	40	25	100	60	40	160	100	60	250	160	100
> 180 ≤ 250	8	5	3	12	8	5	16	10	6	25	16	10	40	25	16	60	40	25	100	60	40	160	100	60	250	160	100
> 250 ≤ 315	10	6	4	12	8	5	20	12	8	30	20	12	50	30	20	80	50	30	120	80	50	200	120	80	300	200	120
> 315 ≤ 400	10	6	4	16	10	6	20	12	8	30	20	12	50	30	20	80	50	30	120	80	50	200	120	80	300	200	120
> 400 ≤ 500	12	8	5	16	10	6	25	16	10	40	25	16	60	40	30	100	60	40	160	100	60	250	160	100	400	250	160
> 500 ≤ 630	12	8	5	20	12	8	25	16	10	40	25	16	60	40	30	100	60	40	160	100	60	250	160	100	400	250	160
> 630 ≤ 800	16	10	6	20	12	8	30	20	12	50	30	20	80	50	30	120	80	50	200	120	80	300	200	120	500	300	200
> 800 ≤ 1000	20	12	8	25	16	10	30	20	12	50	30	20	80	50	30	120	80	50	200	120	80	300	200	120	500	300	200
> 1000 ≤ 1250	20	12	8	25	16	10	40	25	16	60	40	30	100	60	40	160	100	60	250	160	100	400	250	160	600	400	250
> 1250 ≤ 1600	25	16	10	30	20	12	50	30	20	80	50	30	120	80	50	200	120	80	300	200	120	500	300	200	800	500	300
> 1600 ≤ 2000	30	20	12	40	25	16	60	40	30	100	60	40	160	100	60	250	160	100	400	250	160	600	400	250	1000	600	400
> 2000 ≤ 2500	30	20	12	50	30	20	60	40	30	120	80	50	200	120	80	300	200	120	500	300	200	800	500	300	1200	800	500

Допуски формы

Этот вид разрешённых отклонений вызван неточностями обработки, которые происходят из-за реальных возможностей обрабатывающего оборудования.

К ним относятся:

• прямолинейности;
• плоскости;
• не совпадения формы окружности (к ним относятся: круглости; допуск овальности);
• изменение формы цилиндра — допуск цилиндричности.

К первой категории относятся следующие отклонения:

• формы обработанной поверхности (нарушается плоскостная картина, изменяется величина радиуса выточенного вала, нарушается геометрия фигур имеющих плоские грани);
• нарушается параллельность и перпендикулярное расположение поверхностей между собой или соседними деталями;
• проявляется разная шероховатость по длине, поперечному сечению, окружности.

Оценка величины параметров производится сравнением номинальной поверхности (обозначенной на чертеже) и реальной (полученной на станках заданного класса точности). Полученные отклонения и позволяют рассчитать величину требуемого допуска.

Изменение величины радиуса готового изделия по отношению к заданному на чертеже, называется нарушение круглости. Для предотвращения возможных негативных последствий при эксплуатации вводят допуск круглости. При рассмотрении детали в одной из плоскостей определяют необходимый допуск профиля продольного сечения.

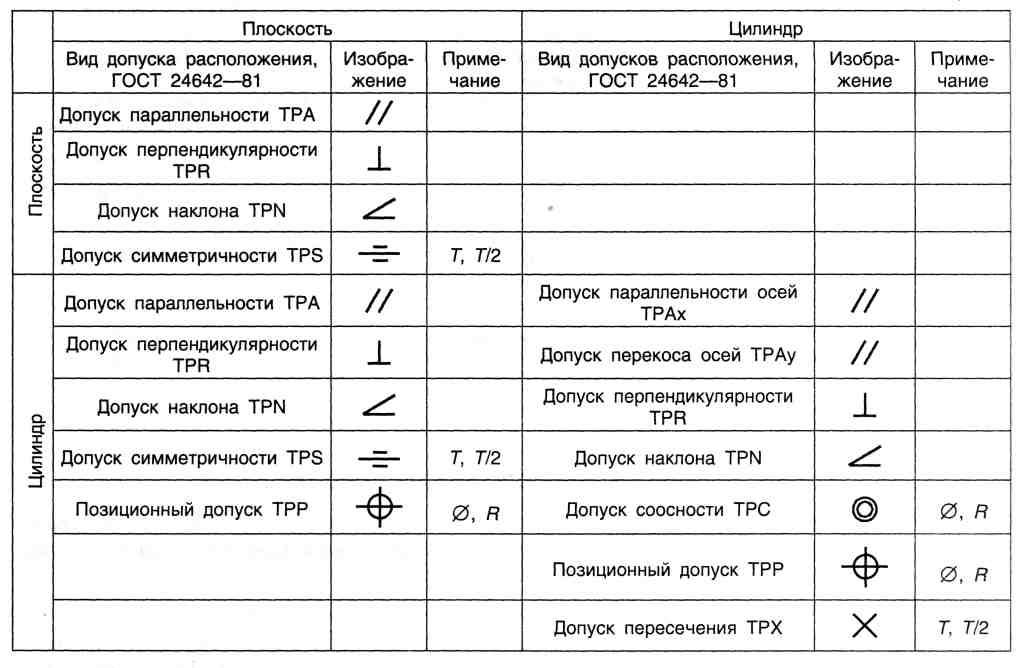

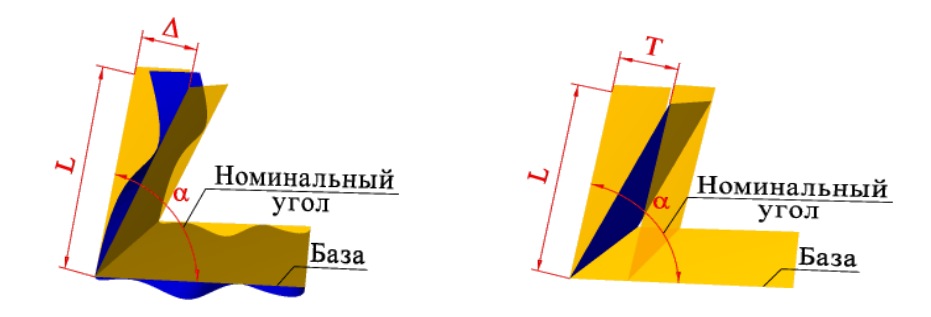

Характер взаимного искривления расположения плоскостей подразделяется на следующие виды:

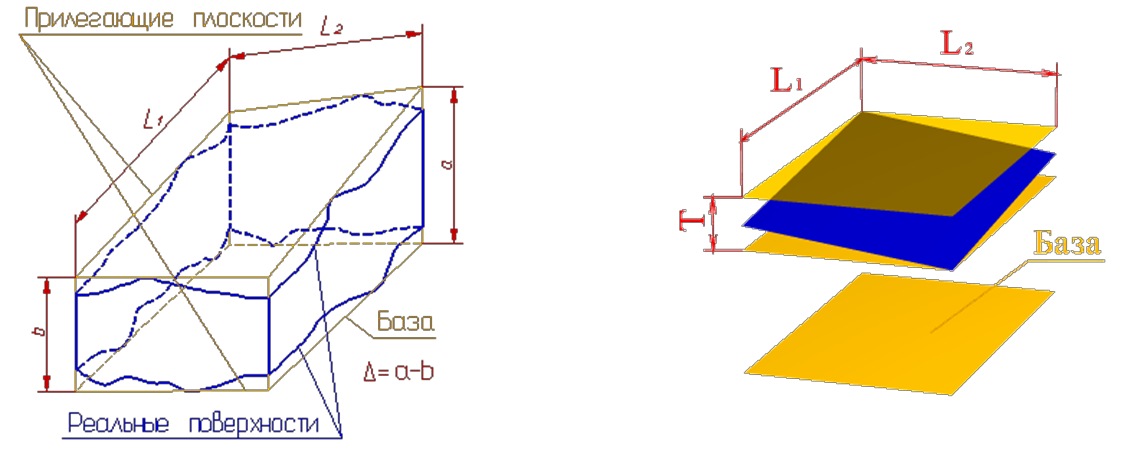

• общей параллельности (сравнивается с линией направленной вдоль поверхности);

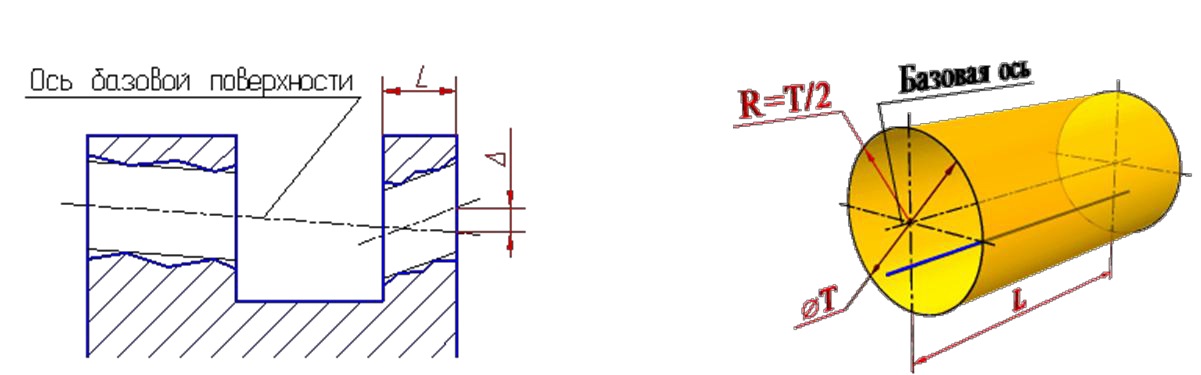

• перпендикулярности и пересечения осей (проверяется сохранение прямого угла на всём протяжении поверхностей);
• наклона;
• симметрии (по отношению к выбранной оси).

Допуск плоскостности определяет величину разрешённого отклонения от обозначенного уровня. Основной характеристикой служит так называемое поле допуска. Его обозначают в выбранной области, которая расположена между плоскостями, для которых необходимо соблюдать строгие параметры параллельности. Расстояние до поверхности определяется существующими стандартами. Контроль отклонения этих параметров от заданных на чертеже обозначается на профилограмме.

6 Общие допуски расположения и биения

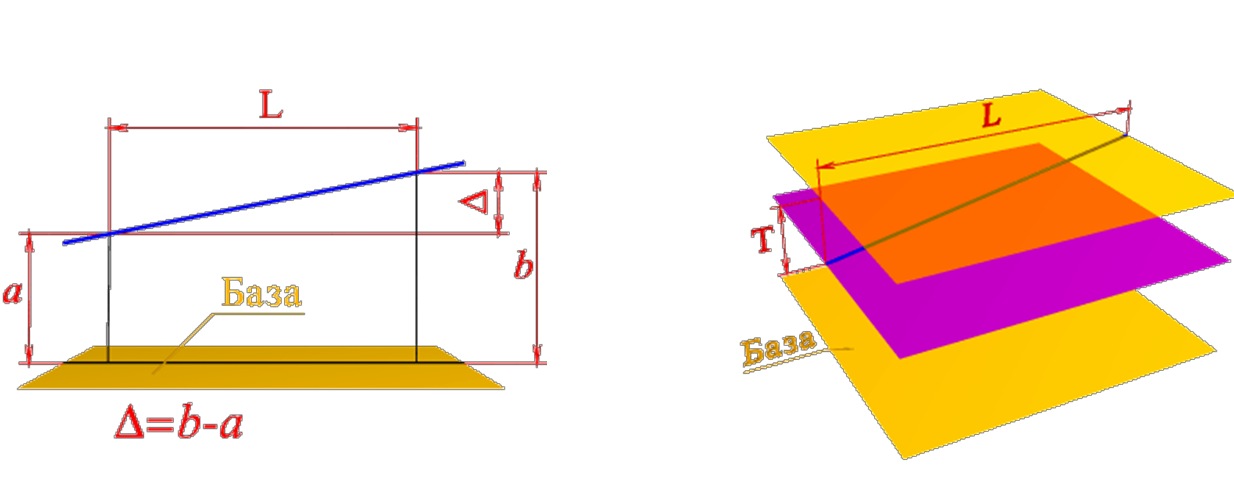

6.1 Общий допуск параллельности равен допуску размера между рассматриваемыми элементами. За базу следует принимать наиболее протяженный из двух рассматриваемых элементов. Если два элемента имеют одинаковую длину, то в качестве базы может быть принят любой из них.

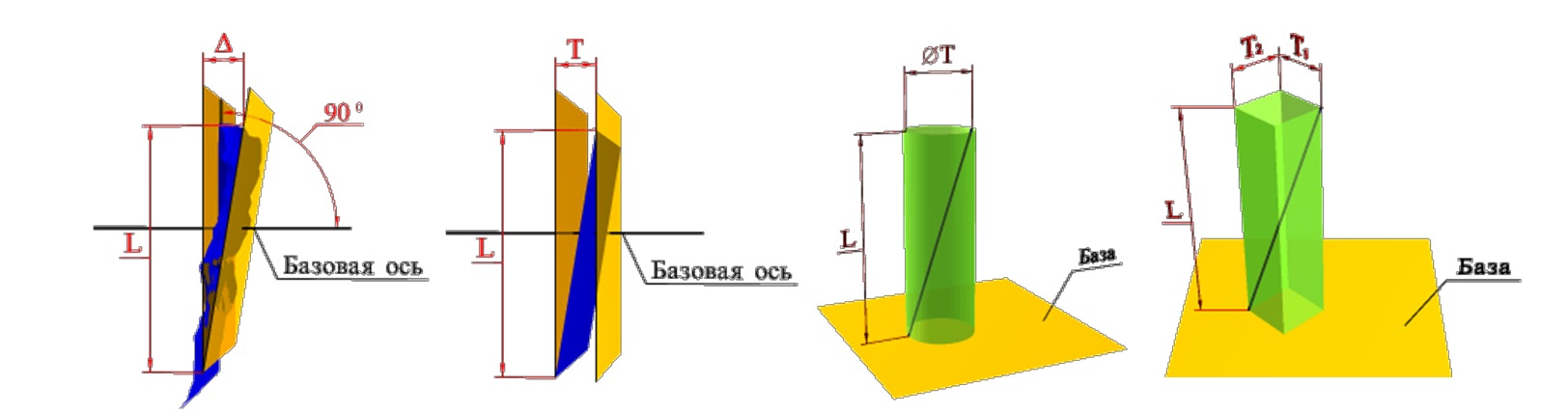

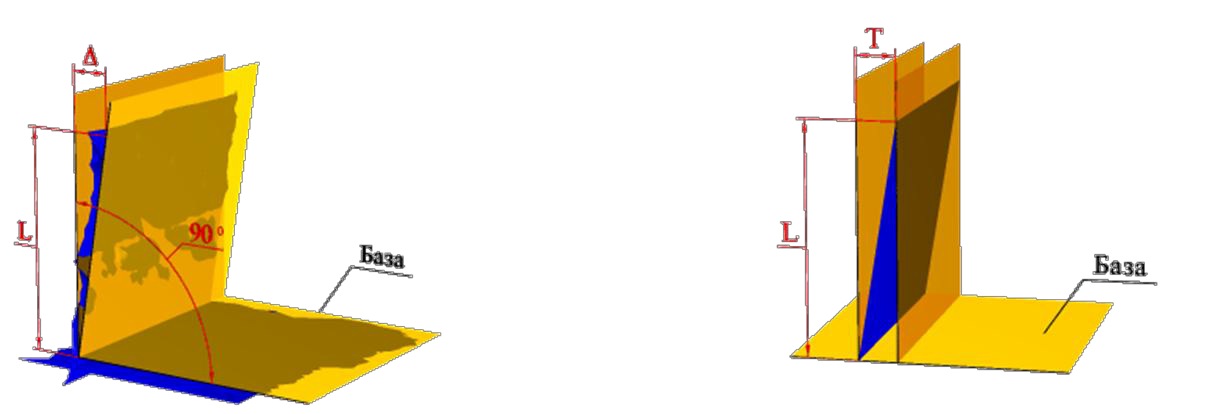

6.2 Общие допуски перпендикулярности должны соответствовать приведенным в . За базу следует принимать элемент, образующий более длинную сторону рассматриваемого прямого угла. Если стороны угла имеют одинаковую номинальную длину, то в качестве базы может быть принята любая из них.

Размеры в миллиметрах

Класс точности	Общие допуски перпендикулярности для интервалов номинальных длин более короткой стороны угла
до 100	св. 100 до 300	св. 300 до 1000	св. 1000 до 3000
Н	0,2	0,3	0,4	0,5
К	0,4	0,6	0,8	1,0
L	0,6	1,0	1,5	2,0

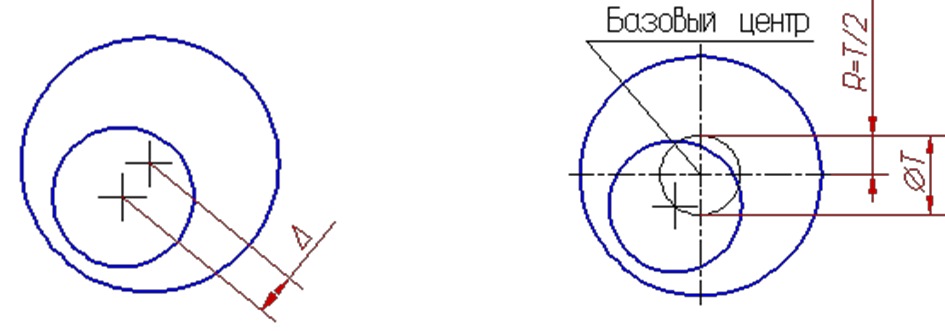

6.3 Общие допуски симметричности и пересечения осей должны соответствовать приведенным в . За базу следует принимать элемент с большей длиной. Если рассматриваемые элементы имеют одинаковую длину, то в качестве базы может быть принят любой из них.

Размеры в миллиметрах

Класс точности	Общие допуски симметричности и пересечения осей для интервалов номинальных дайн более короткой стороны угла
до 100	св. 100 до 300	св. 300 до 1000	св. 1000 до 3000
Н	0,5
К	0,6	0,8	1
L	0,6	1,0	1,5	2
Примечание – Допуски симметричности и пересечения осей указаны в диаметральном выражении.

6.4 Общие допуски радиального и торцового биения, а также биения в заданном направлении (перпендикулярно к образующей поверхности) должны соответствовать указанным:

Класс точности	Допуск биения, мм:
Н	0,1
К	0,2
L	0,5

За базу следует принимать подшипниковые (опорные) поверхности, если они могут быть однозначно определены из чертежа, например, заданные как базы для указанных допусков биения. В других случаях за базу для общего допуска радиального биения следует принимать более длинный из двух соосных элементов. Если элементы имеют одинаковую номинальную длину, то в качестве базы может быть принят любой из них.

6.5 Общие допуски соосности применяются в случаях, когда измерение радиального биения невозможно или нецелесообразно. Общий допуск соосности в диаметральном выражении следует принимать равным общему допуску радиального биения.

Отклонения и допуски расположения поверхностей

Отклонением расположения ЕР называется отклонение реального расположения рассматриваемого элемента от его номинального расположения. Под номинальным понимается расположение определяемое номинальными линейными и угловыми размерами.

Для оценки точности расположения поверхностей назначаются базы (элемент детали, по отношению к которому задается допуск расположения и определяется соответствующее отклонение).

Допуском расположения называется предел, ограничивающий допускаемое значение отклонения расположения поверхностей.

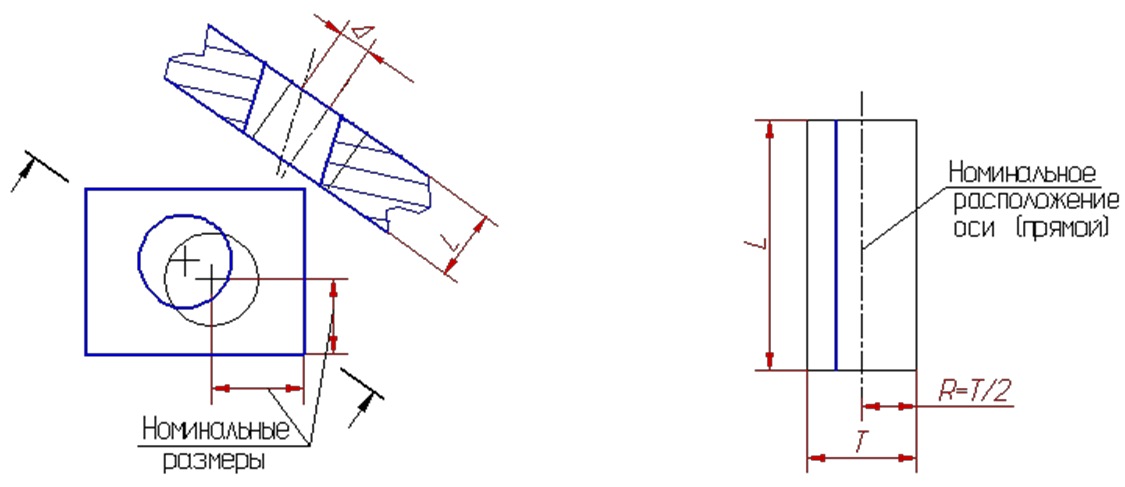

Поле допуска расположения ТР – область в пространстве или заданной плоскости, внутри которой должен находиться прилегающий элемент или ось, центр, плоскость симметрии в пределах нормируемого участка, ширина или диаметр которой определяется значением допуска, а расположение относительно баз – номинальным расположением рассматриваемого элемента.

Стандартом установлено 7 видов отклонений расположения поверхностей:

• от параллельности; — от перпендикулярности; — наклона;
• от соосности; — от симметричности; — позиционное;

Отклонение и допуски расположения (ГОСТ24642-83)

Отклонение от параллельности плоскостей — разность Δ наибольшего и наименьшего расстояний между плоскостями в пределах нормируемого участка

Отклонение от параллельности оси (или прямой) и плоскости — разность Δ наибольшего и наименьшего расстояний между осью (прямой) и плоскостью на длине нормируемого участка

Отклонение от перпендикулярности плоскостей — отклонение угла между плоскостями от прямого угла (90°), выраженное в линейных единицах Δ на длине нормируемого участка.

Отклонение от перпендикулярности плоскости или оси (или прямой) относительно оси (прямой) — отклонение угла между плоскостью или осью (прямой) и базовой осью от прямого угла (90°), выраженное в линейных единицах Δ на длине нормируемого участка

Отклонение наклона плоскости относительно плоскости или оси (или прямой) — отклонение угла между плоскостью и базовой плоскостью или базовой осью (прямой) от номинального угла, выраженное в линейных единицах Δ на длине нормируемого участка.

Отклонение наклона оси (или прямой) относительно оси (прямой) или плоскости — отклонение угла между осью поверхности вращения (прямой) и базовой осью или базовой плоскостью от номинального угла, выраженное в линейных единицах Δ на длине нормируемого участка.

Отклонение от соосности относительно оси базовой поверхности — наибольшее расстояние Δ между осью рассматриваемой поверхности вращения и осью базовой поверхности на длине нормируемого участка.

Отклонение от соосности относительно общей оси — наибольшее расстояние (Δ ₁, Δ 2,…) между осью рассматриваемой поверхности вращения и общей осью двух или нескольких поверхностей вращения на длине нормируемого участка.

Отклонение от концентричности — отклонение от концентричности — расстояние в заданной плоскости между центрами профилей (линий), имеющих номинальную форму окружности.

Отклонение от симметричности относительно базового элемента — наибольшее расстояние Δ между плоскостью симметрии (осью) рассматриваемого элемента (или элементов) и плоскостью симметрии базового элемента в пределах нормируемого участка.

Позиционное отклонение — наибольшее расстояние Δ между реальным расположением элемента (его центра, оси или плоскости симметрии) и его номинальным расположением в пределах нормируемого участка.

Допуски расположения

Эта категория характеристик объединяет разрешённые интервалы изменения следующих геометрических параметров:

• перпендикулярности (должны строго соблюдаться угловые характеристики между плоскостями);
• параллельности (расстояние между отдельными элементами сохраняется в пределах разрешённых изменений на протяжении всей поверхности);
• соосности;
• наклона;
• симметричности;
• пересечения осей.

Кроме перечисленных параметров к этой категории относится так называемый позиционный допуск. Он устанавливается для деталей, имеющих несколько отверстий, из которых в дальнейшем будет собран агрегат. Размеры позиционного допуска отражаются между центрирующими отверстиями. Его обозначают при помощи специального знака в виде окружности, которая пересекается небольшим отрезком. Он может располагаться горизонтально или вертикально.

В современных деталях существует большое количество вариантов отклонения от параллельности. Это могут быть отклонения параллельности между плоскостями, отдельными поверхностями или целой группой, меду отверстиями. Оценка допуска параллельности производится с использованием специальной базы. Знаками допусков расположения элементов, для которых необходимо проверять параллельность служит набор специальных графических изображений. Проверка параллельности позволяет определить величину угла отклонения одной плоскости от другой.

Нанесение отклонения на чертеже

Указание отклонений на чертежах производится с помощью текстовых записей на полях, в специально предназначенных для этого местах, а также условными обозначениями.

Текстовые записи чаще всего используют в тех случаях, когда применение условных обозначений грозит привести к «затемнению» чертежа, или в тех случаях, когда только с их помощью можно в полном объеме указать технические требования к детали.

Текстовые записи включают в себя такие обязательные элементы, как краткое наименование предусмотренного разработчиками отклонения, а также наименование элемента или его буквенное обозначение. Величины предельных отклонений номинируются в миллиметрах. В тех случаях, когда помечаются отклонения, относящиеся к взаимному расположению поверхностей, то в обязательном порядке указываются те базы, относительно которых они задаются. Это могут быть плоскости симметрии, общие оси, линии и т.п.

Чтобы те допуски, которые относятся к расположению поверхностей и отклонениям форм, не были перемешаны с другими допусками, их указывают в специальных рамках прямоугольной формы, соединенных выносными или другими линиями с контурными линиями поверхностей, осями симметрии или размерными линиями. При этом рамки делятся на две или три части, в первой из которых указывается символ отклонения, во второй – его предельная величина, а в третьей (при необходимости) – обозначение базовой поверхности.

Виды допусков расположения

Соблюдение всех размеров, разрешённых отклонений, указанных на рабочих чертежах, определяет качественную и долговечную работу собранного агрегата. С этой целью задают допуски расположения. Они определяют взаимное ориентирование и расстояния между отдельными плоскостями соседних деталей. К ним относятся следующие параметры:

• параллельности и перпендикулярности;
• угла наклона образованного поверхностями двух соседних деталей;
• соосности (стабильность расстояний между валами);
• пересечение осей;
• симметричности (степень сохранения симметрии одной части детали относительно другой).

Допуск расположения необходим при сборке отдельных деталей устанавливаемых в готовый агрегат. Его делят на две категории: зависимый и независимый.

Отклонения и допуски расположения

От точного места взаимного расположения отдельных деталей зависит его правильное и длительное функционирование. Обеспечение правильности сборки определяет допуск расположения. Он устанавливает приемлемое ограничение параметров соседних поверхностей. Это ограничение задаётся специально выделенным полем. Отклонения расположения соседних поверхностей могут быть независимы друг от друга.

Суммарные допуски

Все виды разрешённых отклонений, указываются для конкретной части изделия. Отмеченные данные суммируются. Полученный результат называется суммарным допуском. К нему относятся:

• параметры различных биений (радиального, торцового);
• результирующие характеристики формы обработанной заготовки.

Итоговое значение определяется как расположение контрольных точек вдоль заданной прямой или линии более высокого порядка.
