Циркулярка своими руками

Сфера применения самодельной циркулярной пилы

В процессе строительства нового дома, когда древесный материал используется в большом количестве, самодельной циркулярки будет недостаточно. Да и функционал подобного устройства потребуется более широкий. А вот при выполнении ремонта домашний станок-циркулярка становится незаменимым техническим помощником.

Циркулярная пила, сделанная своими руками, позволяет производить безопасные работы и ускорить процесс строительства

Довольно часто размеры деревянных элементов определяются непосредственно в ходе выполнения работ. Возможность самостоятельно обеспечить процесс необходимыми материалами в значительной степени экономит средства и время. А зачастую и качество деревянных заготовок гарантируется более высокое.

На самодельной домашней циркулярке можно распустить доски на бруски, изготовить планки, рейки, отторцевать заготовки, распилить плиты из древесных материалов на фрагменты необходимых размеров.

Используя самодельную циркулярку, можно изготовить такие виды мебели, как стол, полочка, стеллаж. Подобный стационарный домашний инструмент применим при создании деревянных спортивных снарядов, изготовлении тары и т. д.

При установке на пильный станок диска с определенными техническими характеристиками механизм можно использовать как циркулярку по металлу. Распиливать допускается мягкий алюминий и листы из других видов металла, толщина которых не превышает 2 мм. При работе с более толстым материалом механизм будет перегреваться, провоцируя срабатывание автоматического отключения.

Для заготовки дров и простого распила кусков древесины хватит крепко закрепленного стола с прорезью для пилы

Как сделать циркулярку своими руками: подготовительные этапы работы

Перед тем как поставить точку в вопросе о целесообразности самостоятельного изготовления циркулярки, нужно воочию познакомиться с несколькими подобными устройствами, просмотреть ролики в интернете

В ходе наблюдений и просмотров особое внимание следует обратить на основные элементы, детали, способы крепления. Чтобы понять, как сделать циркулярку, нужны как минимум теоретические знания

Процесс изготовления может реализовываться двумя способами:

  • набор элементов будущей конструкции в наличии, необходимо только выполнить сборку;
  • составляющие циркулярки необходимо приобрести.

В случае последнего варианта задача несколько усложняется, так как детали и механизмы покупают чаще всего в разных местах, но они должны соответствовать по техническим и функциональным характеристикам.

Схема изготовления циркулярки своими руками

Без чертежа невозможно учесть размеры элементов и подобрать полный комплект. Довольно часто данный этап (чертежные работы) опускается домашними умельцами из-за отсутствия навыка выполнения. Делать этого не стоит, так как вполне достаточно нарисовать пилу. Как минимум это позволит завизуализировать будущий агрегат

Представлять, что получится в итоге, – крайне важно

Только после того, как в наличии будет чертеж или эскиз и все необходимые элементы, можно приступать непосредственно к процессу сборки.

Преимущества и недостатки самодельной каретки для циркулярки

При создании каретки для циркулярки можно:

  • Добиться оптимальных размеров.
  • Изменить стандартный внешней вид, например, сделать радиусную каретку для изогнутых форм.
  • Выбирать подходящие материалы: алюминий, дерево, профили и т.д.
  • Сэкономить — использовать имеющиеся под рукой инструменты.

Однако, если мастерить направляющую самостоятельно, появится ряд сложностей. В частности, необходимо обладать соответствующими знаниями о процессе, приобрести специфические инструментарий для работы, которого может не оказаться у непрофессионального столяра.

Каретки разделяются на ручные и стационарные, любительские и профессиональные

Необходимые материалы и инструменты

Начинать рабочий процесс рекомендуется с подготовки всего необходимого. Стационарное оборудование крепится на прочном и устойчивом столе. Для его изготовления потребуется лист отшлифованной фанеры необходимого размера толщиной не меньше 20 мм. Выполнить ножки стола можно из 4 брусков, соединенных между собой деревянными или металлическими перемычками.

Кроме этого потребуется сама ручная дисковая пила или болгарка.

Также необходимо запастись такими инструментами и материалами:

  • лобзик;
  • шуруповерт;
  • 3-4 металлических хомута;
  • саморезы и шурупы;
  • 2 металлических завес небольшого размера;
  • 2 струбцины;
  • отшлифованная доска, длина которой соответствует длине стола, а высота колеблется в пределах 10-12 см;
  • карандаш, длинная линейка.

Все это можно найти в мастерской либо приобрести недорого в любом хозмагазине.

Циркулярная мини-пила: инструкция по изготовлению

Основание для мини-циркулярки

Для изготовления подобных самоделок понадобятся:

  • две металлические пластины;
  • деревянный брус;
  • шпиндель от велосипеда;
  • звездочка;
  • цепь.

Устройство циркулярной пилы с отдельным двигателем.

Мини-циркулярка должна стоять на прочном и устойчивом столе, поскольку любое раскачивание может представлять опасность для здоровья человека и к тому же мешать нормальной работе с пилой. Прежде чем приступить к изготовлению станочка из ручной циркулярной пилы, необходимо сделать специальный стол. В этом случае в качестве станины можно использовать металлические козлы и обычный старый кухонный стол. Для начала вам потребуется соединить козлы друг с другом широкой деревянной доской толщиной не менее 50 мм, а затем закрепить на этом основании кухонный стол.

Саму столешницу вы сможете изготовить из двух металлических (лучше всего стальных) пластин с сечением около 4 мм. Кроме того, с этой целью вы можете воспользоваться и толстыми деревянными брусками.

Важно не забыть оставить между металлическими листами небольшой зазор, размер которого обычно составляет 10-12 мм. При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу

Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы. Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

При этом нужно проследить, чтобы края металлических пластин были идеально параллельны по отношению друг к другу. Теперь, когда стол полностью готов, можно приступать к креплению к ней самой циркулярной пилы

Важно отметить, что закреплять ее следует снизу, причем таким образом, чтобы ее режущий диск оказался непосредственно в зазоре между двумя листами столешницы

Установка двигателя

Чтобы сделать самодельный циркулярку, необходимо заранее продумать, с помощью какого устройства усилие от мотора будет передаваться режущему диску. Небольшое по размеру оборудование можно разместить непосредственно на оси двигателя. Однако это не лучшим образом отразится на мощности циркулярки, изготовленной своими руками.

В качестве такого передающего механизма, без которого невозможна работа любой циркулярной пилы, может выступить обычный велосипедный шпиндель. Так нередко называют корпус, в котором находится вал с подшипниками. Чтобы срезать его с велосипеда, вы можете воспользоваться ножовкой. При этом звездочка вам не пригодится, так как в этом случае ее лучше всего взять от двигателя Д6 или Д8. Для того чтобы эта звездочка надежно села на новый вал, вам потребуется изготовить переходную втулку. Прежде чем установить дисковую пилу на велосипедный шпиндель, необходимо убедиться в том, что она имеет нужный вам размер посадочного отверстия. Теперь, с учетом этой информации, необходимо установить величину внешнего диаметра втулки, предназначенной для переходного механизма. Втулку следует прикрепить к шпинделю сразу в нескольких местах. Далее на корпусе узла шпинделя следует закрепить пластину, толщиной не менее 5 мм.

Теперь возьмите звездочку, по размеру примерно в 2-2,5 раза больше той, что была раньше установлена на шпинделе, и установите ее на самодельной циркулярке. И в конце работы по изготовлению пилы своими руками, когда все ее детали будут хорошо закреплены, наденьте цепь и можете использовать ее по назначению.

Применение дрели

Схема применения пилы.

Зачастую изготавливается циркулярная пила из дрели. Для этого потребуется купить:

  • доски, размером в 2,5х20х120 см – 2 шт.;
  • оргстекло;
  • хомуты;
  • болты и гайки;
  • шурупы;
  • изоляционный материал для труб;
  • дрель (схема самодельной циркуляционной пилы разработана с учетом модели дрели 4000);
  • сверла;
  • отвертка;
  • нож;
  • клей.

Первоначально распиливаются доски. Из данного материала изготавливается поверхность, опора, боковые панели, подпорки и скобки зажима. Для этого необходимо учитывать схему циркулярной пилы. Деревянная панель будет служить рабочей поверхностью стола. На ней делается вырез под дремель. Гвоздем либо отверткой отмечаются места сверления отверстий. Доска фиксируется. Затем выпиливается ранее отмеченная на ней область.

Держатель (электродрели и вала): 1 — ножка (Ст3, полоса 20×5,2 шт.); 2 — заклепка (сталь, d4); 3 — болт М8 с гайкой (2 шт.); 4 — нижняя скоба (СтЗ, полоса 20×5); 5 — верхняя скоба (Ст3, полоса 20×5).

Данная работа осуществляется с помощью шаблона. Изготавливается он так, чтобы дремель с маленькой циркулярной пилой хорошо прилегал по всему периметру выреза. Следующий шаг заключается в сверлении отверстий. Для этого можно использовать сверло на 6 мм. Аналогичным образом поступают с опорной доской. В этом случае не потребуется выпиливать сложнейшие контуры.

Что касается боковых панелей, то они покупаются в нужном размере. При желании домочадцы могут сделать фигурные элементы. Боковая правая панель не нуждается в дополнительных вырезах либо корректировках.

Вырез нужно делать по шаблону. При этом внешняя его поверхность должна находиться снаружи поверхности панели. Затем потребуется обвести контур. Дремелем обрабатывается доска до момента, пока прорезь не примет очертания линии. Идеальная подгонка проводится на следующем этапе.

Полученный вырез будет опоясывать корпус дремеля, фиксируя его в рабочем положении. При использовании данного оборудования иной модели потребуется подогнать вырез под его очертания. Если применяется белое сырье, тогда используется шлифовальный барабан. Применение твердых пород древесины предусматривает использование иных аксессуаров для дремеля.

Можно ли сделать самодельную циркулярку с двигателем от мотоблока

В интернете можно найти немало схем и описаний для создания циркулярной приставки к мотоблоку самостоятельно. Одним из вариантов является использование стола из брусьев. Конструкция соединяется воедино при помощи болтовых соединений. В данном случае мотор отсоединяется от мотоблока и закрепляется непосредственно под столешницей на поперечной доске. Специально изготовленный шарнир надежно закрепит силовую установку в заранее отмеченном месте станины.

Понадобится также шпиндель от велосипеда и звездочка Д8 или Д6 от мотора. Естественно, понадобится вал, втулка, металлическая пластина 4-5 мм толщиной и сама дисковая пила.

Схема следующая:

В интернете есть и другие варианты изготовления приставки, использующие ременную передачу и трехручейковые шкивы — в этом случае двигатель с мотоблока не демонтируется.

Предлагаем посмотреть видео про работу самодельной циркулярки с приводом от мотоблока:

Оригинальные устройства

Продолжать список самоделок можно до бесконечности, но мы лучше более подробно расскажем о некоторых самодельных станках, которые можно сделать из любой модели дрели.

Бормашина

Бормашина из дрели — это не фантастика, а реальный и довольно универсальный станок, собранный самостоятельно. Главное, надо заказать у китайских инженеров (если вы не смогли найти его в своем городе) гибкий вал от стандартного медицинского агрегата. В результате в вашем арсенале появляется бормашина, которую можно использовать для граверных работ или сверлить при помощи специальных боров отверстия в маленьких деталях или конструкциях, куда со стандартной дрелью не подойти.

Токарный станок

Деревообрабатывающий или токарный станок для дома легко можно сделать на основе дрели. Инструмент необходимо закрепить специальными хомутами достаточно жестко, в патрон вставить специальной конструкции держак с несколькими острыми штырями, удерживающими заготовку от проворачивания. Центр заднего держателя (бабки) и фиксатора спереди самодельного токарного станка должны быть расположены на одной оси. Точность необходима для предотвращения биения во время вращения заготовки. После установки детали, задняя бабка прочно фиксируется специальным зажимом.

Третий элемент станка — это подручник в виде деревянного бруска, на который будет опираться стамеска или другой инструмент для обработки заготовки.

Токарный станок для обработки деревянных заготовок будет работать исправно, если у дрели есть встроенный электронный регулятор оборотов. Методом проб вы устанавливаете оптимальный режим вращения для эффективной обработки древесины. На таком деревообрабатывающим устройстве можно делать уникальные изделия для хозяйственных нужд: например, скалку или пестик со ступой, подсвечник или сборной конструкции канделябр.

Лебедка

Оригинальная лебедка на основе старой, но мощной дрели станет незаменимым помощником в хозяйстве, особенно для тех пользователей, кто проживает в собственном доме и есть приусадебный участок. Простая ситуация: в летнем душе вы решили установить более объемную емкость, но поднять ее на такую высоту одному проблематично. Используя лебедку, это можно сделать в течение нескольких минут. Только надо предварительно рассчитать вес емкости и скорость вращения шпинделя.

По заверению гаражных умельцев, самодельная лебедка легко поднимает двигатель от легкового автомобиля. Посмотрите видео, если не верите на слово:

Специалисты советуют использовать самодельное устройство, устанавливая дрель на самые минимальные обороты. Такая конструкция может перемещать объекты с различной массой, ведь народные умельцы делают лебедки даже на основе обыкновенного стартера от авто.

Стол для ручной циркулярки

Конструкций самодельных распиловочных столов для ручных циркулярок множество, но большинство из них плоды творческого поиска и/или самовыражения. Впрочем, вполне работоспособные. Однако оптимальные варианты для тех кому надо не сделать и показать, а работать на нем, просматриваются достаточно ясно.

Это – откидной распиловочный стол для ручной циркулярной пилы (слева на рис.). Столешница – ламинированная фанера от 12 мм; царги высотой от 400 мм – мебельная ЛДСП 16-24 мм. Делать царги составными из досок нежелательно, нужной жесткости стола не получится. Свесы столешницы – 30-60 мм.

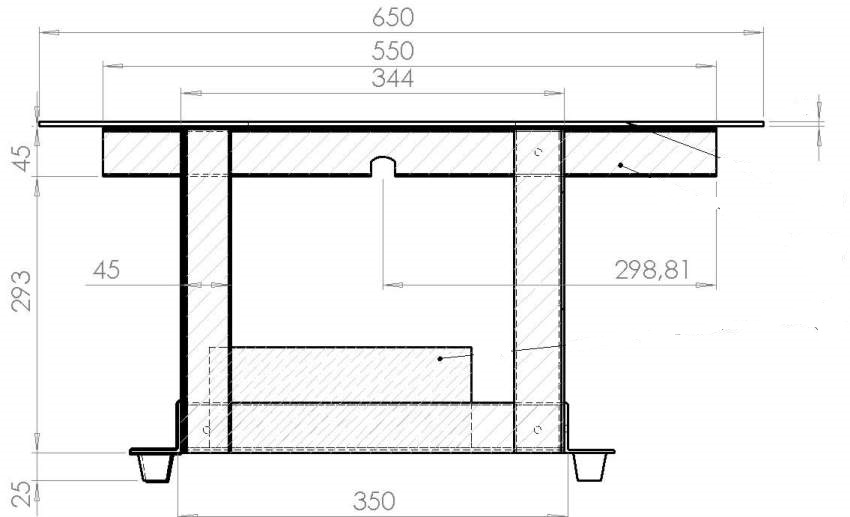

Конструкция распиловочного стола для ручной циркулярной пилы

Конструкция столешницы циркулярного стола показана справа на рис. Сквозные пазы под выход пильного диска (можно один паз) вырезаются шириной 6-10 мм. Особой точности при этом не требуется, т.к. упор (см. ниже) выставляется на распиловку по пильному диску. Размеры столешницы можно менять произвольно (до прим. 900х1200 мм из 16 мм фанеры). Фиксация в рабочем положении (узел С на рис.) – винтами М8 с гайками-барашками. Узел вращения (поз. В) – отрезок трубы (можно пластиковой). Его крепление к столешнице – можно винтами с потайными головками через сквозные отверстия.

Вместо петель – Г-образные куски прута D8; небольшой люфт в трубе на качество распиловки не влияет. Каждая «петля» дополнительно сгибается в вертикальной плоскости под углом 30-45 градусов. На длинных палочках «Г» нарезается резьба, и они крепятся в царге парами гаек с разрезными шайбами. Крепежные отверстия в царге лучше размечать по месту, вставив «петли» в трубу и уложив столешницу на основание.

Упор

Делать массивный скользящий упор для заготовки, как на поз. 3б на большом рис. в начале, не обязательно. Его (упор) лучше изготовить из отрезка стального уголка от 40х40, обрезав вертикальную полку как показано здесь на рис. (вид сзади).

Конструкция скользящего упора из стального уголка для самодельного циркулярного стола

Крепится такой упор к столешнице струбцинами, а выверять его параллельность пильному диску нужно в любом случае; делается это слесарным угольником с миллиметровыми делениями.

Крепление инструмента

Крепление ручной циркулярки в распиловочном столе в зажимах

Циркулярка крепится к исподу столешницы диском вверх. Если инструмент не гарантийный, а потеря глубины реза несущественна, в башмаке пилы сверлятся 4 отверстия D8, и крепится она сквозными винтами с головками впотай. Весьма желательно между башмаком и столешницей проложить 1-2 мм резину (напр., от автокамеры), качество реза заметно улучшится вследствие гашения вибраций инструмента. Если же потери глубины реза необходимо свести к минимуму, в столешнице делают сквозной вырез под башмак инструмента, пилу крепят к стальному листу толщиной 3-6 мм, а его – в прямоугольной лунке на лицевой (рабочей) поверхности столешницы (см. рис. слева). Но лунку придется выбирать ручным фрезером по дереву, стамеской точно заподлицо не получится.

Если инструмент гарантийный или арендный, потери глубины реза неизбежны, т.к. дырявить башмак пилы нельзя. На такой случай известен вариант крепления пилы в зажимах (см. след. рис.). Для регулярной работы в больших объемах не годится, но сделать можно быстро и день-два ровно попилить получится.

Крепление ручной циркулярной пилы в распиловочном столе с минимальной потерей глубины реза

настольного домашнего:

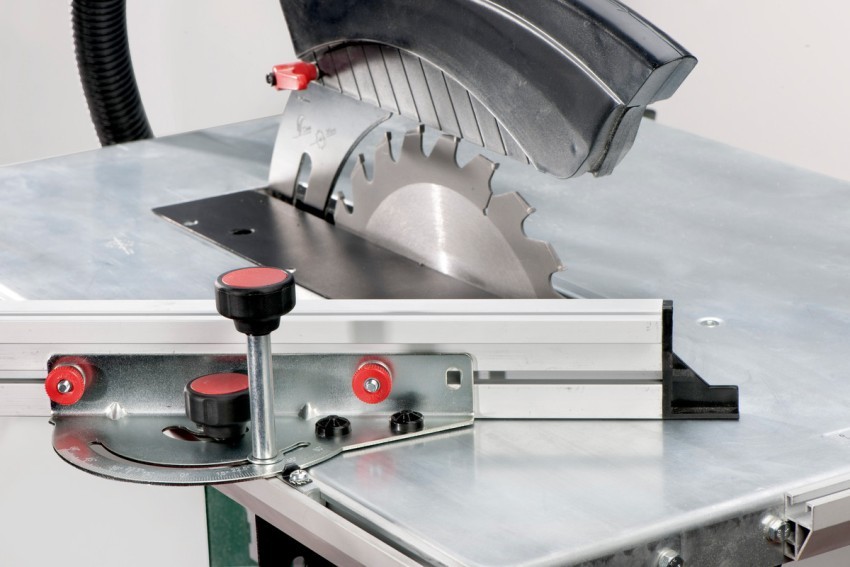

Что собой представляет циркулярная пила

В быту и на производстве циркулярная пила необходима для распиливания различных материалов (древесины, шифера, ГКЛ, мягкого металла, фанеры и т. д.). Этот ручной электрический инструмент (в стандартной комплектации) предназначен для выполнения прямолинейного распила глубиной от 40 до 140 мм (большинство выпускаемых производителями моделей позволяют выполнять пропил под прямым углом до 85 мм, но для строительных площадок есть линейка более мощного оборудования). При проведении операции устройство крепко держит в руках оператор и проводит пиление, двигаясь вдоль обрабатываемого изделия. При этом ограничений размеров заготовок по длине и ширине нет. Существует возможность пиления под углом к поверхности детали.

Устройство дисковой пилы

Модели пил различаются мощностью. Самые бюджетные устройства имеют мощность до 1,2 кВт и предназначены для распиловки заготовок толщиной до 4,5 см. Они отлично подходят для бытовых нужд, проведения периодических работ в течение коротких промежутков времени и отличаются простотой и неприхотливостью. Если требуется выполнить пропил до 6,5 см, причем делать это нужно часто и подолгу, понадобится полупрофессиональный инструмент мощностью до 1,8 кВт. Для выполнения производственных задач выпускается профессиональная техника мощностью до 2,2 кВт, выдерживающая длительные нагрузки и способная производить распил деталей толщиной до 8,5 см. Помимо этого, производится инструмент, предназначенный для использования на предприятиях по деревообработке, способный распиливать заготовки толщиной до 14,1 см. Его мощность доходит до 5,5 кВт, а вес — до 100 кг.

Циркулярная пила

Выбор модификации с учетом назначения

Выбирая диски для инструмента, требуется обращать внимание на их технические параметры

  1. Угол заточки зубьев. Мягкие материалы распиливают дисками, имеющими зубья с наклоном в сторону вращения диска. Для работы с металлом требуются модели с отрицательным углом заточки.
  2. Количество зубьев. Для пиления различных материалов следует подбирать диски с разным количеством зубьев: для мягких — модели с большим числом зубьев, для твердых — с маленьким. Например, для древесины минимальное количество зубцов — 24.

Маркировка дисков включает данные о его диаметре и размере посадочного гнезда

Для использования циркулярной пилы в течение длительного периода времени важно, чтобы она не слишком много весила, была эргономичной, а диски — хорошо заточенными. Держать в руке агрегат долго — совсем не просто

Усталость оператора способна привести к снижению качества пиления. Поэтому многими мастерами, работающими с пилами, практикуется установка их на стол.

Циркулярные пилы часто устанавливают на стол

Смысл такого устройства заключается в закреплении корпуса пилы под столешницей так, чтобы над столом оказался один лишь диск для пиления. Заготовка передвигается по столешнице и распиливается вращающимся диском. Такое стационарное приспособление значительно облегчает труд и позволяет проводить непрерывную работу без потери качества и быстро. Производителями предлагается большое количество моделей пил, размещенных на столах. Стоимость сооружений варьируется от 8 (укомплектованные самыми примитивными пилами) до 140 тыс. рублей. Самостоятельное изготовление конструкции позволяет не только сэкономить средства, но и получить в распоряжение агрегат в соответствии с собственными требованиями.

Сделать стол для циркулярной пилы несложно

Самодельный стационарный станок

Предлагаемый проект стационарной циркулярной пилы собранной своими руками предусматривает использование уже готовых деталей и узлов. Сборка предусматривает всего несколько деталей, требующих токарную обработку. Основой модели выступает электромотор от старой стиральной машины.

Станина

Изготовление станины из профильной трубы было выбрано неслучайно. В конструкции использован профиль 20х20 мм и 25х25 мм.

Такая станина получилась прочной и устойчивой. Боковые стойки сделаны одинаковыми. Соединены они внизу профилем 25х25, а вверху имеется перемычка из трубы сечением 20х20 мм. Получившийся каркас настольной циркулярки приподнят над поверхностью на пластиковые ножки, это повысило устойчивость инструмента. На нижние перемычки установлены болты для крепления двигателя.

Узел крепления рабочего вала выполнен из гайки. Внутренняя резьба гайки сточена, диаметр соответствует внешнему диаметру подшипников вала. Для фиксации подшипников будет использовано стопорное кольцо, под которое сделана проточка.

Столешница

В качестве столешницы рабочего стола в циркулярке будет использован лист металла толщиной 2 мм. Этого вполне достаточно чтобы заготовка свободно перемещалась по рабочему столу.

В металле сделаны отверстия под посадку винтов с потайной головкой. Кроме металла в качестве стола можно использовать и дсп, и изготовить его из фанеры. Рабочий стол циркулярки рекомендуется делать так, чтобы к нему можно было установить упор.

Мотор

На двигателе уже имеется шкив. Это стандартный шкив, который применяется в стиральной машине.

В качестве точек крепления будут использованы удлиненные шпильки корпуса двигателя. Штатные шпильки были заменены на более длинные с резьбой М8. Кронштейны изготовлены из уголка 60х60 мм. В точке крепления к двигателю просверлены отверстия, а в местах крепления к станине сделана прорезь для регулировки натяжения ремня.

Передача вращения

В этой настольной циркулярной пиле будет использована ременная передача. От шкива двигателя вращение будет передаваться на рабочий вал при помощи клинового ремня. Шкивы на станке используются одного диаметра, поэтому скорость вращения рабочего вала будет такой же как и двигателя — 1450 оборотов в минуту. Это стандартные шкивы, используемые в стиральной машине.

Вал циркулярки взят из болгарки. Это решение вполне оправдано. Нет необходимости мудрить с токарными работами, уже есть готовая резьба с шайбами нужного посадочного диаметра. А подогнать диаметр вала можно своими руками, просто зажав вал в дрели и обработав его напильником.

Установленный на каркас рабочий вал со шкивом будет иметь такой вид.

Сборка

Сборка циркулярной пилы начинается с установки двигателя на каркас.

После установки двигателя надевается ремень.

После натяжения ремня и установки положения двигателя он фиксируется при помощи гаек.

Для защиты мотора от опилок на корпусе установлены защитные экраны.

Устанавливается и зажимается циркулярная пила на рабочий вал.

Для удобства включения устанавливается выключатель. Последний этап – установка рабочего стола циркулярки.

В качестве испытания проведено распил разных материалов: плиты из древесной щепы, куска ДСП, доски толщиной 30 мм.

Как видно результат впечатляет.

Как сделать стационарную пилу?

Чтобы соорудить станок подобного типа, будут необходимы чертежи. Отличается стационарная пила от настольной лишь высотой станины.

Устройство столешницы для самодельной циркулярной стационарной пилы.

Важная часть станины – это ровное и широкое основание с прорезью для пилки. Его можно соорудить из оргстекла, ДСП или железного листа. Толщина крышки, на которой в такой конструкции закрепляется провод, определяется исходя из нагрузок. Крышка станины должна быть съемной, чтобы можно было с легкостью получить доступ ко всем компонентам станка.

Первый компонент конструкции, который понадобится изготовить самостоятельно, это стол. Его следует покрыть листом из жести или стали. Дерево трется о дерево или пластмассу, в связи с чем появляется лунка небольших размеров. Следовательно, выполнить качественный пропил не получится. Поперечные связки столика нужно будет делать из алюминиевого уголка 60-70 мм.

Если планка будет скользящей, то крышка столика должна иметь строго параллельные стороны.

Салазки можно изготовить из алюминиевого уголка, который позволит беспрепятственно скользить по краю без потери угла.

Следует позаботиться о том, чтобы диск с зубчиками не выступал над основанием столика больше чем на 1/3 диаметра, иначе инструмент будет опасным. Если нужно выполнить распил бруска 10 см, то диаметр диска должен составлять 35 см или больше. Для привода диска понадобится электромотор мощностью минимум 1 кВт.

Прежде всего нужно сопоставить мощность подготовленного электродвигателя с личными потребностями. Для деталей 15 см и больше сделать инструмент для распила самостоятельно очень сложно.

На любой из данных элементов можно насадить отрезную круглую пилку. Они имеют небольшие размеры и могут использоваться в качестве электропривода для распила досок небольшой толщины. Подобные приспособления рекомендуется закреплять снизу крышки столика.

http:

https://youtube.com/watch?v=Q6VP8I87FKU

Качественный упор с возможностью регулировки можно сделать из кусочка уголка 7-8 см, при этом его длина должна быть на 3,5-4 см больше длины столика. Далее надо обрезать с обеих сторон полочку так, чтобы остаток равнялся длине столика. Задние части загибаются вниз. В нижних полочках надо будет подготовить углубления под резьбу элементов для крепежа. После этого следует надеть на столик упор и скрепить его в нужном положении болтами. Упор следует выставить по шаблону, который предварительно нужно установить между ним и рабочим элементом приспособления.

Особое внимание необходимо обратить на вал. Лучше всего применить готовую деталь с местом для установки диска

Его можно купить в любом магазине по продаже строительных материалов и инструментов.

Обязательно нужно использовать подшипники. Их можно смонтировать своими руками. Цапфы должны быть укомплектованы крышками. Данные элементы позволяют защитить конструкцию от попадания опилок.

Следует предусмотреть клиноременную передачу. Электродвигатель можно взять, к примеру, от неиспользуемой стиральной машинки. Конденсаторы следует выбирать бумажные или масляные. Другие детали не смогут выдержать реактивной мощности, которая будет циркулировать в цепи.

http:

Если планируется выполнять торцевание деталей, то пригодится каретка. Данный элемент состоит из направляющих брусков, которые крепятся к фанере.

Сооружение дисковой пилы в домашних условиях не является сложным процессом, понадобится лишь подготовить все нужные элементы, выбрать подходящий тип конструкции и следовать данной инструкции.

Миниатюрный станок из двигателя от стиральной машины

Циркулярка отличается крайней простотой и доступностью материалов для ее изготовления. Пожалуй, единственная дорогостоящая ее деталь – электродвигатель. Стационарные станки оборудуют мощным асинхронным двигателем, который обеспечивает распил толстой древесины любых пород, но в домашней мастерской можно ограничиться и меньшей мощностью.

Данная конструкция имеет ряд преимуществ. Двигатель от старой стиральной машины стоит недорого, более того, подобный агрегат наверняка найдется в хозяйстве домашнего умельца. Подключение данного двигателя не отличается особой сложностью, нет необходимости искать схемы, заниматься пайкой. При всем при этом мощности такого агрегата вполне достаточно для большинства видов работ.

Схему станка можно максимально упростить, исключив ременную передачу. В таком варианте режущий инструмент будет крепиться непосредственно на вал двигателя. Станиной настольного мини-станка послужит рама, собранная из бруска сечением 40 х 40 мм. При желании ее можно сварить из уголка или профильной трубы.

В качестве подставки (столешницы) циркулярки идеально подойдет часть корпуса старого телевизора, ДСП с покрытием. Как показывает практика, данная деталь отличается достаточной прочностью, а благодаря лаковому покрытию не препятствует скольжению обрабатываемой заготовки.

В столешнице электролобзиком перпендикулярно вырезу под диск делают два параллельных пропила. По ним будет скользить подвижный угольник, играющий роль бокового упора. Он поможет делать ровный распил, при необходимости, под заданным углом.
