Циркулярка своими руками быстро, building a table saw

Особенности сборки циркулярки своими руками из болгарки

Перед сооружением станка важно определиться с его назначением. Чтобы заготавливать дрова и выполнять несложный распил, достаточно надежно зафиксированного стола, в котором имеется прорезь для пил. Но такой станок сложно назвать безопасным или функциональным

Но такой станок сложно назвать безопасным или функциональным.

Чтобы выполнять большее количество работ, стоит сделать циркулярку, оснащенную координатным столом. Она должна иметь направляющие. Это поможет изменять градус. При этом стоит предусмотреть возможность переключения скоростей и замены дисков.

Сделать циркулярную пилу можно из разных приспособлений. Практически каждый мужчина имеет в ассортименте инструментов болгарку. Ее часто используют в домашних условиях. Для изготовления стационарной установки необходимо использовать верстак или специальный стол. Инструмент нужно фиксировать снизу.

Итак, как сделать циркулярку? Для этого нужно выполнить следующее:

  1. Натянуть на инструменте металлический ленточный хомут. Его стяжку нужно разместить снизу.
  2. Сложить полоску металла в 2 раза и зафиксировать в районе отверстий.
  3. Выполнить отверстия в редукторе болгарки.
  4. Прикрепить осевую рукоятку.

Сделать инструмент можно из болгарки

Мощная пила маятникового типа

Это более мощная и потому более производительная пила, для приведения ее в действие используется достаточно мощный отдельный электромотор. Для работы с особо толстой древесиной рекомендуется делать циркулярку по следующей схеме:

  • сваривается прочная стационарная рама;
  • в нижней части монтируется подъемная рама меньшего размера, которая дальним краем крепится на петли к основной раме, а с переднего края соединяется с регулятором высоты. Такой регулятор можно изготовить из вертикального штыря с резьбой и поворотного механизма, который будет изменять высоту положения пилы и высоту выхода ее диска на поверхность из столешницы;
  • также потребуется система соединения двигателя и пилы, для этого нужно предусмотреть в конструкции соответствующие валы и ременную передачу.

Циркулярка из ручной циркулярной пилы

В среде домашних мастеров распространено суждение, что самым простым способом обзавестись станковой циркуляркой является монтаж на станину ручной циркулярной пилы. Это усовершенствование позволяет обеспечить:

Обратите внимание!

  • Лебедка своими руками: классификация, материалы изготовления, описание этапов работы + инструкция для сооружения своими руками

  • Струбцина своими руками — пошаговое изготовление и описание вариантов применения струбцины
  • Нож своими руками | Поэтапное описание как и из каких материалов сделать самодельный нож

  1. Максимальное качество распила благодаря высокой частоте вращения диска с пилящей кромкой.
  2. Хорошую сопротивляемость радиальной нагрузке благодаря надёжным подшипникам профессионально спроектированного и изготовленного устройства.
  3. Лёгкую замену рабочего органа, не требующую сложных манипуляций.

Основным преимуществом конструкции с использованием болгарки является компактный мощный электродвигатель, обеспечивающий максимальную производительность при огромных оборотах и вращающем моменте.

Установка и крепление пилы

Далее установил пилу на лист с окном, точно отцентровал ее и разместил отверстия для крепления шпилек пилы. Шпильки использовал м6. Просверлил отверстия 5 мм для шпилек крепления пилы и нарезал резьбу м6. Шпильки были закручены в лист так, чтобы оставался 1 мм до края листа с лицевой стороны, затем они были приварены с лицевой стороны, как раз 1 мм был заполнен жидким металлом. Такой способ крепления оказался достаточно прочным.

Далее я разметил по 4 отверстия в каждом листе для расположения стоек М10, для них я не нарезал резьбу, т.к. шаг резьбы большой для М10 и в толщине металла всего 3 мм они будут держаться плохо, но зато к этим шпилькам не нужно ничего крепить вплотную, поэтому они были просто приварены с нижней стороны и верхней, верх сварка была сточена вровень с поверхностью металла. Приварены шпильки были только к верхнему листу металла.

К нижнему листу металла шпильки крепятся гайками с двух сторон. Это сделано для того, чтобы можно было легко разбирать конструкцию и быстро снимать пилу.

Далее я изготовил из профильной трубы 15х15 мм держатели барашков, к которым крепится линейка.

Линейку изготовил из уголка 32 мм и двух кусков стальной полосы шириной 40 мм.

В полосе пришлось прорезать пазы под барашки М8. Пазы я сделал так – просверлил отверстия по краям паза и вырезал паз болгаркой, а далее – любимым напильником

Полоски были приварены к уголку сваркой.

Затем я все проверил, что все хорошо подогнано, разобрал конструкцию на детали и покрасил ее.

В итоге я получил отличный стол для циркулярной пилы.

Варианты изготовления циркулярки

Построить циркулярную пилу в условиях домашней мастерской можно по одной из четырех схем:

  1. Установить на сваренный из металла стол асинхронный электродвигатель в 1,0-1,5 кВт, сделать повышающую ременную передачу на вал, на котором с помощью фланца закрепить режущий диск;
  2. Сделать небольшой деревянный стол под маломощный двигатель от стиральной машины;
  3. Установить ручную циркулярную пилу промышленного изготовления на станок, собранный из деревянного бруса;
  4. Использовать в качестве привода для постройки циркулярки обычную угловую шлифмашинку, у которой абразивный диск заменен на стальной режущий инструмент.

Все приведенные схемы используются на практике с разной эффективностью. Если требуется распускать толстые, до 100 мм толщиной брусья и бревна, то потребуется циркулярная пила с мощным двигателем и стальной рамой.

Для подрезки мелких деталей из дерева хорошо подойдет болгарка, но для стационарной циркулярной пилы ее практически не используют из-за ограниченного времени непрерывной работы. Относительно слабой и неудобной получается циркулярная пила из двигателя от стиральной машинки. Малая мощность – 500 Вт и небольшие обороты требуют изготовления повышающей клиноременной передачи и системы из двух валов. Хлопот много, а качество реза и производительность на такой циркулярке невысокое.

Изготовление столешницы для циркулярного станка

Край спила можно обработать фрезой, но эта операция необязательна. Так как в станине основным параметром является надёжность, а не привлекательный вид. Столешницу затирают «начерно» наждачкой.

Снизу столешницы отмечают прорезь для циркулярного круга. Для чего вначале необходимо померить размеры подошвы агрегата. Легче всего это выполнить, если с устройства выкрутить диск и просто обвести нужную часть пилы. Эти измерения требуются для определения посадочного места.

При помощи ручной фрезы выбирают бруски на глубину приблизительно 0,9−1,1 см. Если у вас нет фрезы, то эту работу можно сделать, используя долото, но времени это займёт намного больше.

Затем, когда посадочное место сделано, примерьте пилу, и если нужно, откорректируйте углубление. Разметьте места прорези для круга и фиксации крепежей. Если вы нужно, чтобы круг поднимался и опускался, то необходимо установить маятниковый механизм для столешницы.

В этом случае прорезь нужно сделать в форме усечённой пирамиды. При этом гипотетическая вершина пирамиды будет направлена вниз. Непосредственно раму для подъёмного механизма лучше всего изготовить из стальных уголков, которые свариваются друг с другом.

Изготовление каркаса стола

Разметку для фиксации поперечных реек и продольных, которые выполняют функцию рёбер жёсткости, лучше всего установить с изнаночной стороны столешницы. Непосредственно планки изготавливаются из бруска. Вам будут необходимы:

  • Две поперечные детали, длинной равной ширине столешницы минус 7−9 см с каждой стороны.
  • Два продольных ребра, размером равным длине крышки минус 7−9 см с каждой стороны.

Затем нужно сделать гнёзда для саморезов. Рейки необходимо фиксировать на крышке так, чтобы столешница выходила за края рамы на 7−9 см. Крепёж должен быть максимально надёжными и прочными.

Первое крепление нужно установить приблизительно на 40−50 мм от края рейки. Дистанция между саморезами примерно 23−25 см. Все детали нужно просверлить насквозь. Саморез крепится со стороны крышки так, чтобы его шляпка полностью утапливалась в дереве.

Вначале закрепляют поперечные рёбра. Чтобы крышка стола была максимально прочной, края рейки предварительно нужно намазать столярным клеем. Конструкцию фиксируют струбцинами, и не убирая их, вкручивают саморезы.

Столешнице дают полностью высохнуть. После, таким же способом устанавливают продольные рейки. Затем части каркаса стягивают друг с другом, устанавливая по два крепежа с каждой стороны. Теперь струбцины можно убрать.

Крепление ножек (опор)

расположена на уровне бёдер

Лучше всего закрепить ножки при помощи стальных уголков. Их необходимо немного поджать так, чтобы основание станка находилось в «распорку». Это придаёт столу дополнительную стойкость. В качестве крепежа используют болты с шайбами, их крепят шляпками наружу. Иначе, во время работы можно травмироваться о выступающие части крепежа.

Вся конструкция будет устойчивей, если дополнительные опоры стянуть диагональными рейками. Их крепят попарно с каждого бока станка.

Поверхность крышки полируют и обрабатывают лаком или используют для покрытия стальной лист, который крепят на саморезы. В самом конце, на подготовленное место, крепят непосредственно инструмент.

На крышке стола можно дополнительно сделать разметку, она поможет ровно и правильно распиливать древесину. Панель управления циркулярной пилы располагают на внешней стороне станка. Как правило, её крепят на одной из ножек стола. Вот и все, циркулярная пила своими руками готова.

Надежная циркулярная пила из болгарки своими руками

  • Как быть и что делать?
  • Дополнительные аспекты и подведение итогов

При работе в домашних условиях нередко приходится прибегать к таким неординарным решениям, как циркулярная пила из болгарки своими руками. Переделать ее не сложно, но нужно сразу помнить, что это небезопасно, а также может повлечь за собой весьма нехорошие последствия.

Конструкция циркулярной пилы.

Как быть и что делать?

Инструменты и материалы:

  • дрель (шуруповерт);
  • хомуты;
  • саморезы;
  • болты с гайками;
  • понижающий редуктор.

Вне зависимости от способа переделки, нужно использовать низкооборотистую болгарку от 4500 до 6000 об/мин, т.к. из-за повышения оборотов диски будут стачиваться гораздо быстрее. Попутно стоит помнить, что в дело идет тот инструмент, который не жалко, т.к. потом обратно восстанавливать нельзя ни в коем случае.

В любом случае сразу же снимается защитный кожух, который в конце будет заменяться упрощенным аналогом. Дальше есть несколько вариантов развития событий:

Устройство болгарки.

Самый щадящий вариант. В данном случае используются только хомуты и болты для фиксации сквозь столешницу. Хомутами фиксируется 3 точки — ручка основная, ручка боковая и в 3 см от диска перевязывается центральный блок. Все хомуты крепятся максимально надежно, чтобы не было свободного хода даже на 2 мм, иначе при работе в лучшем случае инструмент быстро выйдет из строя, а в худшем может неудачно разорвать диск. Самый затратный среди аналогов. Для него потребуется поддержка токаря-фрезеровщика. Он выточит крепежный элемент, позволяющий соединить столешницу и болгарку через блок, который еще недавно служил для крепления защитного кожуха. Именно этот вариант самый надежный, но быстро осуществить процесс невозможно. Самый быстрый вариант. При помощи длинных саморезов по металлу закрепить болгарку в 3-х контрольных точках

Тут важно не повредить ничего из двигательных систем, чтобы собранная циркулярная пила своими руками для начала заработала. Саморезы для уверенности используются парно на каждое место стыка

При помощи саморезов болгарка присоединяется к редуктору. Этот способ отличается очень высокой скоростью работы, но и порчей сразу 2-х недешевых инструментов, поэтому применяется лишь в самых катастрофических случаях. Предыдущий вариант отличается редким варварством, но, затратив немного больше времени, можно добиться лучших результатов. При помощи хомутов стягиваются 3 контрольные точки на болгарке и болтами соединяются с редуктором. Таким образом, 2 инструмента остаются целыми, но затраченное время увеличивается вплоть до 10 раз.

При монтаже к столешнице или любой другой поверхности нужно обеспечить мастера максимальной защитой, т.к. диски нередко разрываются. Тут особо мудрить ничего не придется, т.к. пласт листовой стали прекрасно справится с поставленной задачей. Если есть желание добиться максимальной надежности, то можно воспользоваться стальным профилем 3 мм, который фреза по дереву не пробьет даже на весьма повышенных оборотах. Располагается защитная конструкция на расстоянии в 5 см от диска таким образом, чтобы сверху свободно проходила древесина.

Схема проверки работоспособности циркулярной пилы.

Циркулярная пила из болгарки должна иметь строго определенное направление вращения, т.к. в противном случае не спасут даже специальные очки. Нижняя кромка будет двигаться в сторону рабочего, тогда как верхняя от него — опилки будут лететь куда угодно (особенно на ноги), но не в глаза.

Сделать циркулярку сможет любой желающий, но перед тем, как начинать работу, стоить помнить о минусах, к тому же цена затеи нередко сопоставима с покупкой нового инструмента. На модифицированные болгарки устанавливаются 3-зубые фрезы, выпускаемые для подобных случаев.

Обратно болгарку восстанавливать не просто не стоит, а категорически нельзя, чему свидетельствуют регулярные обращения в больницы с различными степенями травм.

Зато можно переделать циркулярку в радиальную либо торцовочную пилу, которые в свободной продаже обойдутся в весьма солидную сумму.

Техника безопасности во время работы

В основном техника безопасности для работы с такой пилой такая же, как и на обычной циркулярке:

  • рука не должна проходить близко к пильному диску, используются толкатели для дисковой пилы;
  • следует предвидеть возможность зажима и отброса мелкой заготовки;
  • работать следует обязательно в защитных очках.

Кроме этого, есть специфика.

  • включение/отключение пилы нельзя проводить штатной кнопкой, расположенной на ручке пилы. Если тянуться к ней под стол, есть вероятность попасть рукой во вращающийся пильный диск;
  • сама пила должна быть закреплена достаточно надежно. При перекосе вращающийся пильный диск может зацепиться за стол, что приведет к непредсказуемым последствиям.

Преимущества: сама ручная электропила – готовый пильный узел со своим двигателем. Её можно использовать и как ручной, и как стационарный вариант.

Есть возможность пиления под углом за счет функции регулировки углового положения платформы. Пиление под углом возможно только на достаточно дорогих традиционных стационарных циркулярках.

Недостатки: в отличие от традиционной циркулярки с асинхронным двигателем, такой станок не может работать долго под большими нагрузками.

Сложность конструкции и качество сборки таких станков может быть очень разным. От сбитых из досок на скорую руку, на гвоздях, верстаков. До сложных точных устройств с салазками, подвижными упорами, винтовыми регулировками, креплениями параллельной планки и т.д. Однако, сделать такие полнофункциональные станки, аналогичные заводским стационарным циркуляркам, в домашних условиях довольно сложно. К тому же много деталей и узлов придется покупать.

Миниатюрный станок из двигателя от стиральной машины своими руками

А вот что касается двигателя от стиральной машины, то это, пожалуй, один из самых лучших вариантов мотора для сборки циркулярной пилы в домашних условиях. Моторы стиральных машин отличаются большим ресурсом и выносливостью. Небольшие обороты вала  целиком компенсируются конструкцией – в большинстве двигателей стиральных машин имеется проточка под шпонку шкива, а сам корпус имеет удобные отверстия для крепления. Повысить число оборотов пильного диска пилы можно, установив на мотор и рабочий вал шкивы разного размера или взять электромотор от центрифуги той же стиральной машины. Кстати, из двигателя центрифуги  можно сделать станок с прямой передачей, у такого мотора обычно длинный вал, и пилу небольшого диаметра можно установить прямо на него.\

Но главным преимуществом двигателя от стиральной машины выступает его мощность. Он рассчитан на длительный период работы, а для циркулярной пилы это самое главное.

Стационарный станок

Тем, кто планирует серьезно заниматься деревообработкой, стоит задуматься об изготовлении полноценной стационарной циркулярной пилы. Это должен быть отдельный агрегат, установленный на верстак, оборудованный мощным двигателем, с возможностью быстрой замены диска. На изготовление своими руками такой циркулярки придется затратить время, но она точно себя окупит.

Несмотря на видимую простоту данного устройства, до начала работы стоит создать чертеж станка. Это позволит наглядно увидеть будущий агрегат, выбрать оптимальную его конфигурацию.

Станина

Основа любого станка – станина, рама, на которой монтируются все основные детали. Станина циркулярки должна быть устойчивой и надежной, поэтому она изготавливается из металла. Предпочтительнее использовать профильную трубу или толстостенный угольник. Для соединения деталей используется сварка. Если задумана разборная конструкция, подойдет соединение на болтах.

Купить подходящий материал не составит особого труда, в любом специализированном магазине металлопроката можно подобрать и трубы, и угольник. Желающим сэкономить можно порекомендовать обратиться к скупщикам металлолома. У них можно купить то же самое, только дешевле.

Столешница

Лучшим материалом для изготовления столешницы профессиональной циркулярки является металл. Отлично подходит сталь и сплавы на основе алюминия. Для бюджетного варианта можно ограничиться толстой многослойной фанерой, обитой листовым железом. В любом случае поверхность столешницы должна быть гладкой, стойкой к трению и не прогибаться под весом до 50 кг.

В столешнице делают паз под диск. Его можно проделать двумя способами. Можно сделать пропил в цельном листе, а можно собрать столешницу из двух половин. Второй способ предпочтителен для металлической столешницы, пропил в которой сложно проделать в домашних условиях.

На столешницу крепится параллельный упор. Лучший материал для этого, независимо от материала стола, – стальной уголок. Для его крепления делают пазы или используют мощные струбцины.

Мотор

Двигатель будущей циркулярки выбирается в зависимости от имеющегося диска. Если планируется работать с маленькими дисками, диаметром 150-170 мм, можно ограничиться электродвигателем мощностью около 0,5 кВт. Для дисков диаметром от 350 мм надо искать агрегат 1 кВт и более.

При желании можно изготовить распиловочный станок для работы вне мастерской, для этого достаточно предусмотреть возможность установки бензинового двигателя небольшой мощности, он может быть съемным.

Передача вращения

Оптимальный привод циркулярки – клиноременная передача. Используются два шкива, один на двигателе, второй – на приводном вале. Это удобно и безопасно. Нет прямой связи между ротором двигателя и диском, в случае заклинивания инструмента ремень начнет проскальзывать, сигнализируя о необходимости отключить питание. Кроме того, используя шкивы с несколькими ручьями, разных диаметров, можно регулировать обороты пилы, выбирая оптимальный режим для различной древесины.

Вращение от ротора двигателя передается на вал. Это одна из самых ответственных деталей циркулярки. Изготовить вал самостоятельно вряд ли удастся, лучше купить готовый или заказать у токаря.

Вал устанавливается на подшипники. Они должны быть закрытого типа: циркулярка – место пильное и открытые долго не прослужат.

Дополнительная важная информация

Столярные работы требуют особого внимания. В случае, если вы желаете сделать высококачественный и высоконадёжный стол своими руками для циркулярной пилы, то хорошо подготовьтесь к работе.

Выполняйте следующее:

Приобретите все без исключения нужные материалы и приборы.
После установки каркаса в обязательном режиме установите его на ровную плоскость и проверьте, чтобы крышка конструкции не перевешивала в какую-либо сторону.
Установить столик для циркулярной пилы правильнее в том участке, где он и будет находиться в дальнейшем, чтобы устранить вероятные проблемы, сопряжённые с неровностью полов.
Если из-за шероховатого пола столик вибрирует в процессе работы, то необходимо подкорректировать длину ножек, применяя уплотнённый материал либо резину.
Столешница продукта может быть как единой, так и складывающейся

Для того чтобы сформировать складывающийся столик для пилы, будет необходимо потратить чуть больше времени и самого материала и уделить внимание увеличению прочности станины, пребывающей в разобранном состоянии.
Размеры материала, применяемого для создания стола, формируются опытным путём. В идеале уровень конструкции должен соотноситься с ростом мастера.
Отверстие, которое будет выполнено в столешнице, должно отвечать размерам определённой пилы, имеющейся в наличии.
Чтобы продлить период службы всех применяемых материалов, собранных в общую конструкцию, необходимо подвергнуть их обработке специальными химическими веществами, способными увеличить рабочие свойства дерева либо металла (к примеру, уберечь их поверхность от ржавчины, гниения, возникновения плесени и т

д. ).
Обрабатывать дерево либо железо правильнее на улице, а не в помещении, чтобы не получить отравление интенсивными испарениями.

Вдохновившись этой статьёй, вы сможете сделать прочную подставку для циркулярной пилы в виде столика.

«Циркулярка из циркулярки»

В среде столяров-самоучек считается, что превращение ручной циркулярной пилы в станковый инструмент — самый простой метод получения сразу «трех зайцев», а именно:

  • высокого качества реза, гарантированного высокими оборотами вращения пилы;
  • вала, установленного в коллекторном двигателе на подшипники, с честью выдерживающего радиальную нагрузку;
  • идеального (консольного) крепления диска, оно дает возможность относительно быстрой замены режущего инструмента, поэтому разборки циркулярки не потребуется.

Главное преимущество изготовления такого станка — «родной» двигатель, гарантирующий максимум производительности благодаря идеальному вращающемуся моменту, оптимальным оборотам. Другие плюсы данного решения:

  1. Относительно простая фиксация, позволяющая быстро снять пилу в случае большой необходимости.
  2. Мощный двигатель, обеспечивающий долгую работу из-за способности выдерживать значительные нагрузки.
  3. Нормальный тепловой режим, который гарантирует принудительная вентиляция этого ручного инструмента.
  4. Возможность получить достаточную глубину реза, используя диски большого диаметра. 60-75 мм — величина, дающая хороший шанс сделать качественные заготовки для различных изделий, изготавливаемых в домашних условиях.

Станина и столешница

Переделка ручной пилы в циркулярный станок начинается с изготовления стола (либо корпуса-коробки), с обратной стороны которого потом будет крепиться ручной электроинструмент таким образом, чтобы над поверхностью столешницы выступала часть режущей кромки.

Форму и размер стола выбирают, ориентируясь на габариты будущих пиломатериалов. Если планируют делать заготовки небольших размеров, то вполне хватит длины 1500 мм, ширины — 600-700 мм. Для изготовления станины циркулярки подходит стальной уголок, имеющий ширину полки, равную 25-30 мм. Сверху и снизу конструкцию усиливают распорками, сделанными из того же уголка или арматуры. Этот вариант оптимален, чтобы обеспечить каркасу станка максимальную жесткость.

Для столешницы чаще выбирают ламинированную ДСП либо ОСП, некоторые мастера останавливаются на фанере, толщина этого материала — 15-20 мм, но можно взять более тонкий материал, а затем соединить вместе 2 листа. Элементы, составляющие столешницу, совсем не обязательно должны быть одинакового размера, иметь симметричное расположение относительно станины. Главное, чтобы конструкции не грозил риск опрокидывания.

В столешнице делают запил, предназначенный для выдвижения диска. Ту часть поверхности стола, что будет прилегать к режущему инструменту, нередко закрывают жестью, металлическим листом (алюминий, сталь), текстолитом или пластиком. Такое решение дает возможность максимально облегчить перемещение деревянного пиломатериала.

Модификация управления пилы

Такие операции можно выполнять лишь в одном случае: если у инструмента закончился гарантийный срок. Для удобства управления циркулярным станком контакты кнопки и гашетки (рычага) выводят на внешний электрический выключатель, который крепят на корпусе в удобном месте, но там, где полностью исключены случайные нажатия.

Если хозяин предусматривает в будущем возможность периодически снимать ручной инструмент, то контакты фиксируют изолентой либо хомутом. Шнур циркулярки в этом случае включают в переноску, оснащенную кнопкой-выключателем.

Направляющая линейка

Она необходима для точного реза материала разной ширины, поэтому эта линейка (упор) обязана уметь перемещаться параллельно режущей кромке. Такой элемент также изготавливают из стального уголка. В столешнице делают прорези, в которых крепят концы направляющей с помощью винтов.

Более простой вариант — сосновая доска. Ее ширина — 40 мм, длина ее — на 200 мм больше, чем у стола. Сначала в нижнюю часть выступающих краев запрессовывают гайки, а винтами фиксируют Г-образные зацепы. После установки доски на столешницу циркулярки их притягивают винтами, благодаря им крючки поднимаются и надежно крепят линейку. Так же легко ее можно переместить в любое место.

Механические неисправности

Симптомы таких неисправностей могут проявляться по-разному, но почти всегда работа сопровождается посторонним шумом. Это может быть свист, скрежет или щелчки. Сейчас, пока двигатель и редуктор еще в сборе, необходимо установить, что из них неисправно. Попробуйте покрутить двигатель за вал. Он должен вращаться довольно тяжело, но равномерно, т.е. не должен подклинивать.

Компановка циркулярной электропилы.

Если вал двигателя не вращается или вращается рывками, неисправен двигатель. Разбирайте его и смотрите подшипники. Первый стоит в корпусе двигателя, другой на его роторе. С полной уверенностью можно считать, что виноват один из них. Хорошо бы первый, его поменять довольно легко.

Если же виноват подшипник на якоре двигателя, можете смело нести его в ремонт. Снять его самостоятельно без специального приспособления практически невозможно. Кроме того, все попытки сделать это могут привести к повреждению якоря. В мастерскую придется нести не всю пилу, а только ротор. Это легче и обойдется дешевле.

Основной неисправностью редуктора является износ зубьев шестерни. В этом случае она подлежит замене

Также следует обратить внимание на шлицы якоря. Они тоже не должны иметь повреждений

Виды

Не стоит думать, что мини-пилы представлены лишь одной стандартной моделью. На самом деле в продаже сегодня можно повстречать много разных видов этого инструмента. Подобрать идеальный вариант удастся для проведения любых работ.

Стоит рассмотреть детально, какие разновидности маленьких циркулярок существуют и чем они отличаются друг от друга.

Ручная

Этот инструмент отличается довольно сложной конструкцией и устройством. Как правило, такие виды инструментов предназначены для работы с довольно тонкими и податливыми материалами.

Используя их, допустимо выполнять следующие задачи:

  • распиливать дерево, двигаясь вдоль волокон;
  • пилить дерево поперек волокон;
  • раскраивать различные подвиды дерева (к ним относятся такие материалы, как МДФ, ламинат и ДСП);
  • разрезать металл с тонкой и мягкой структурой.

Подобные инструменты отличаются следующими характерными признаками:

  • они имеют очень скромные размеры, позволяющие легко ими пользоваться и перемещать с места на место;
  • отличаются небольшим весом (этот показатель крайне редко превышает отметку в 2 см);
  • как правило, эти модели имеют небольшую мощность;
  • размер распилочного диска в ручных пилах небольшой;
  • глубина пропила данного инструмента также не отличается большой глубиной.

Дисковая

Дисковая мини-пила также отличается довольно сложной конструкцией. Главной деталью данного инструмента является диск, рассчитанный на распил разных материалов. Данный элемент имеет специальные зубчики и приводится в движение путем запуска электромотора. Такие инструменты хороши тем, что обычно оснащаются рядом дополнительных функций, которые являются очень полезными во время проведения тех или иных работ.

К таким дополнениям относятся следующие:

  • возможность регулировки глубины пропила – для этого есть возможность смещения режущей половины диска по отношению к упорной основе приспособления;
  • удаление пыли и стружки – в ряде моделей инструмента имеется специальный патрубок, необходимый для подключения пылесоса промышленного типа (особенно актуальна такая доработка, если речь идет о масштабных ремонтных работах, чтобы предупредить оседание пыли на других предметах мебели);
  • защита от случайного выключения – нередко для инициации пилы дискового типа по древесине требуется последовательно нажимать на две кнопочки;
  • постоянный режим работы (без перерывов) – это полезное дополнение приходится весьма кстати, если вы планируете осуществлять довольно длинные срезы, на которые уходит много времени.

Настольная

Иначе такая циркулярная пила называется стационарной. Она отличается многофункциональностью и весьма удобным применением. Более того, подобный станок вполне можно сделать своими руками, чем и занимаются многие домашние мастера. Конечно, указанный агрегат будет занимать больше свободного места, но и по своим функциям окажется более производительным.

Аккумуляторная

Поскольку современные аккумуляторы большой емкости имеют внушительные размеры, в небольшой корпус мини-циркулярки они помещаются с трудом. Емкая батарея в такой конструкции не помещается. Необходимо учитывать тот факт, что эксплуатация указанных инструментов хороша тем, что можно не держаться рядом с местами, где присутствуют источники электроэнергии.

Аккумуляторные модели хороши и тем, что их владелец может запастись дополнительной батареей. Последняя даст возможность продлить время работы агрегата.

Циркулярка из угловой шлифовальной машины

Если у вас есть собственная «болгарка», это очень хорошо. Для создания «циркулярки» нужно сделать осевую рукоять и скользящий упор к агрегату. В конструкцию скользящего упора входит пара отрезков стального уголка, размещенных по сторонам распилочного диска. С помощью гаек и болтов они соединяются поперечной связкой, а зазор между рабочей частью и боковинами конструкции будет обеспечиваться шайбочками.

На «болгарке» нужно заранее натянуть ленточный хомут из металла винтовой стяжкой вниз. Затем нужно прикрепить сложенную вдвое металлическую полоску к отверстиям для скользящего упора. Стойку и хомут можно объединить, но в этой ситуации металлическая полоска получится слишком толстой.

Затем в редукторе будущего инструмента нужно будет сделать несколько отверстий для болтов. Для этой цели корпус разбирается, и обозначаются точки, где будет происходить сверление. С помощью сделанных отверстий закрепляется осевая рукоять, потому что «штатная» ручка не даст сделать хороший пропил, даже если у мастера очень сильные руки.

Рукоять создается из металлической трубки или прута. Конструкции можно придать форму рога или скобы. Концы элемента, с помощью которых она будет прикрепляться к редуктору, нужно снабдить отверстиями для установки крепежей.

Также нужно сделать штангу, которая будет регулировать процесс. Для этой цели нужно взять кусок металлического прута, из одного его конца сделать петлю, слегка ее расклепать и сделать отверстие для переднего упорного болта.

С другого конца штанги нужно сделать резьбу, которая позволит соединить ее с рукоятью. Заранее на эту резьбу следует накрутить одну крепкую гайку, а после того, как конструкция будет собрана, вторую. Опуская и подтягивая их, можно регулировать глубину распила. Кстати, если вместо болгарки воспользоваться дрелью, можно изготовить аналогичный инструмент.

Таким образом можно самостоятельно сделать из обыкновенной болгарки хорошую циркулярную пилу, с помощью которой можно разрезать различные материалы.

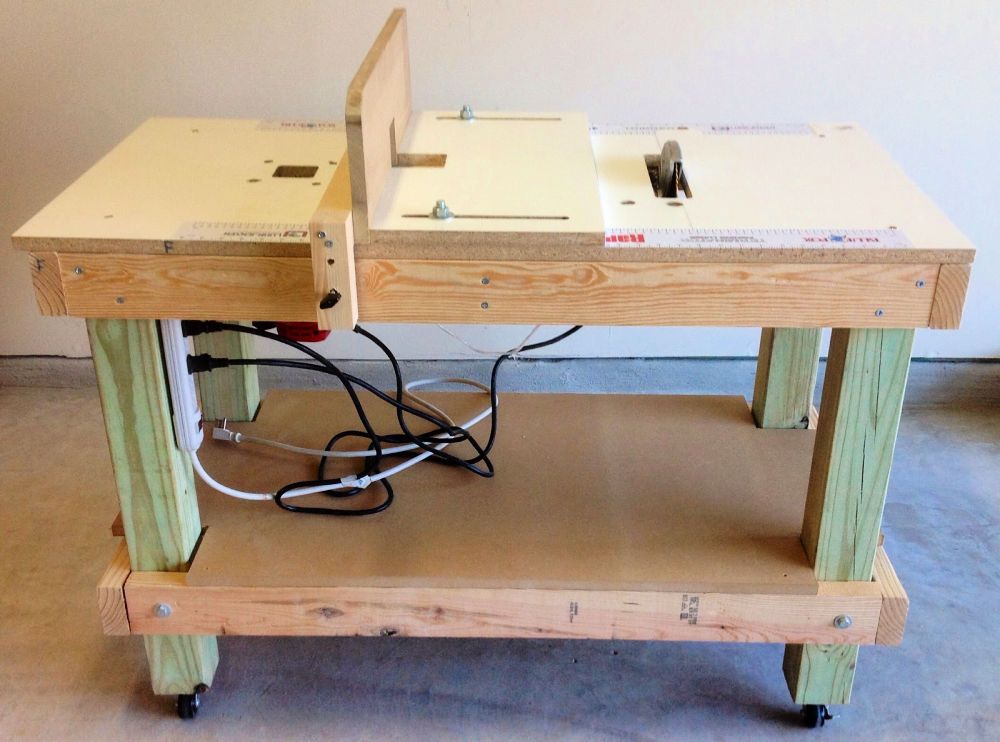

Конструкционные особенности циркулярного станка

Циркулярки любого неподвижного типа состоят из основных частей.

Стол для соединения механизмов. Сборка, сочетающаяся с двигателями большей мощности предпочтительна со столом, полностью выполненным из металла. Поверхность стола необходимо сделать своими руками ровной, для более качественного изделия на выходе.
Двигатель в большинстве случаев используется из того, что имеется в запасе. Электромоторы, рассчитанные на долгое время работы от сети, будут предпочтительнее коллекторным приводам.
Вал является самым ответственным узлом циркулярки. Готовые изделия используют чаще всего, при других случаях узел изготавливается на токарном станке

Важно рассчитать посадочные отверстия, исключить биение.

При изготовлении станка своими руками, стоит обратить отдельное внимание на безопасность. Основная чисть диска пилы должна закрываться защитным кожухом

Подвижные элементы привода и двигателей необходимо закрыть. Кнопка аварийной остановки работы встраивается в цепь электропривода и имеет удобное расположение.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
