Как сделать самодельный четырехсторонний станок

«СТАРТ 4х160»

Размер изделия быстро регулируется по специальным линейкам перемещением правого и верхнего шпинделей (левый и нижний шпиндели регулируются в небольшом диапазоне для компенсации износа инструмента).

Подача заготовок происходит через мощный редуктор с помощью двух пар верхних и нижних, рифленых, разнесенных друг от друга рябух. Такое решение позволяет повысить надежность и точность подачи заготовок недостаточно хорошего качества и повышенной влажности (в отличие от рябух расположенных рядом).

Четырехсторонний станок «СТАРТ 4х160» комплектуется системой бесступенчатой регулировки скорости подачи, позволяющей оптимально подстраиваться под имеющийся материал для работы.

Точное положение заготовки в двух плоскостях обеспечивается специальными опорными пластинами, идущими практически по всей длине рабочего стола и парными подпружиненными роликами. Усилие прижима каждого ролика независимо регулируется в широком диапазоне. Парная конструкция роликов позволяет равномерно распределять прижимное усилие.

Точная шлифовка рабочих валов четырехстороннего станка «СТАРТ 4х160» гарантируют полное отсутствие торцевого и радиального биения инструмента.

Высокая скорость вращения шпинделей (4500 об/мин) позволяет добиться высокого качества чистовой поверхности. Опционально возможна установка верхнего шпинделя со скоростью вращения 6000 об/мин.

Станок строгальный четырехсторонний «СТАРТ 4х160» оборудован системой защиты от обратного выброса заготовки.

Станина сконструирована таким образом, что обеспечивает удобный доступ ко всем важным узлам станка, имея при этом необходимую жесткость, исключающую вибрации при работе.

Рабочая поверхность стола изготовлена из особо прочной стали, что увеличивает срок ее службы, а также дополнительно отшлифована для минимизации сопротивления подаче и повышения точности обработки.

Срок службы рабочей поверхности составляет не менее 10-15 лет, однако, при необходимости, эта деталь может быть заменена отдельно от остального оборудования. Сменная рабочая поверхность стола делает срок эксплуатации станка практический неограниченным, в отличие от аналогов, где рама станка и его рабочая поверхность составляют единое целое.

Управление электрическими системами станка вынесено на независимый мобильный пульт.

Станок может быть оборудован специальным приемным столом, с точной регулировкой по высоте. Правильно подобранная высота приемного стола позволит избежать «подрезания» в конце заготовки.

Компактные габариты и небольшая масса станка делают его достаточно мобильным и легким в установке.

Максимально упрощенная, но грамотно продуманная конструкция обеспечивает его высокую надежность.

Размеры ламелей

На своем станке имеется возможность производить вагонку индивидуальных размеров, уменьшая количество обрезков при установке. Типовые значения по длине находятся в пределах 6 м (минимально 0,3 м, шаг увеличения значения — 0,1 м).

Ширина шага по вертикальному стыку полотна – 0,15 м. Широкое полотно из дерева более склонно к деформации, короблению. Узкие элементы ведут себя стабильнее.

Толщина бывает разной: внутренняя отделка ограничивается 1,2 см, наружная установка увеличивается до 2,5 см.

Возможность выполнения индивидуальных заказов на вагонку нужного размера, профиля, материала (например, палисандр) быстро окупают станок для производства в домашних условиях.

Созданием самодельного станка

Четырехсторонний станок промышленного изготовления многим не по карману. При этом в некоторых случаях его устанавливать просто не целесообразно. Именно поэтому решением становится создание самодельного деревообрабатывающего станка, который может проводить одновременное снятие материала по 4 сторонам.

Для того чтобы создать четырехсторонний деревообрабатывающий станок своими руками понадобится следующее оборудование и приспособления:

Рама и стол. При изготовлении рамы могут использовать уголки или трубы, которые свариваются между собой для получения цельной конструкции

Стол изготавливают из стального листа.
Особое внимание следует уделить конструкции стола. Как правило, посредине его разделяют двумя валиками, под которым располагается электродвигатель

Для изменения высоты, наклона стола его крепят при помощи регулировочных болтов. Чем больше размеры болтов, тем меньше вибраций будет при работе, а конструкция будет более устойчивой. Регулировочные болты могут и не использоваться, но тогда не будет возможности настраивать четырехсторонний станок согласно особенностям производства.
Ножевой вал также называют важным элементом рассматриваемой конструкции. В больше случаев он приобретается, так как провести качественную балансировку достаточно сложно. При выборе шкивов и ножевого вала следует обращать внимание на варианты исполнения, которые имеют специальные ступени. Ступенчатая цилиндрическая форма позволяет проводить изменение скорости вращения ножевого вала, что существенно повышает возможности станка.
Фрезерование поверхности проходит при вращении ножевого вала вокруг свой оси и контакте с заготовкой. Движение передается через ременную передачу от электродвигателя к режущему инструменту. Рекомендуется устанавливать асинхронный электродвигатель, мощность которого находится в пределе от 2 до 5 кВт. Стоит учитывать тот момент, что с повышением мощности существенно увеличивается производительность, но и электропотребление даже при отсутствии нагрузки будет существенное. Устанавливаемый привод должен быть рассчитан на мощность электродвигателя.

Затронув тему привода следует учесть, что в подобной конструкции используется исключительно ременной тип передачи вращения от электродвигателя к валу с ножами. Это связано с тем, что изменение величины подачи может приводить к резкому скачку усилия, возникающего на валу. Другими словами, ременная передача выступает в качестве предохранительного механизма, который предотвращает передачу вибрации и сильной нагрузки на выходной вал электродвигателя. Ременная передача при сильной нагрузке может проскальзывать, она издает шум при работе станка, но также позволяет регулировать частоту вращения ножевого вала.
Для того чтобы одновременно могла быть обработана каждая сторона, устанавливаются прижимные ролики. Их довольно просто выточить или можно взять уже готовые, к примеру, от выжимного устройства старой стиральной машины.

Работа шпинделей во время фрезерования вагонки

Как правило, свой четырехсторонний станок изготавливают в зависимости от условий установки и особенностей обработки. Для выполнения работы по подготовке и сборке необходимых деталей следует обзавестись следующими инструментами:

Сварочный аппарат. Деревообрабатывающий четырехсторонний станок состоит из большого количества металлических элементов. Примером можно назвать станину, которую изготавливают из уголков и труб

Следует обратить внимание на то, что использовать обычное резьбовое соединение в данном случае не рекомендуется, так как есть вероятность возникновения сильной вибрации. Все элементы рассматриваемой конструкции должны быть соединены между собой жестко.
Дрель используется для создания отверстий

Для того чтобы можно было настроить высоту расположения стола, проводится создание отверстий для регулировочных болтов.
Болгарка – просто незаменимый инструмент при работе с металлом.
Если предусматривается самостоятельное вытачивание шкивов и роликов, то понадобится и токарный четырехсторонний станок. Можно заказать изготовление новых деталей, но дешевле найти подходящие с различных разобранных приспособлений.

Инструкция по изготовлению стандартная, в зависимости от различных условий на работу может уйти от нескольких дней до месяцев.

Назначение четырёхстороннего станка

Оборудование предназначено изготавливать профильный пиломатериал, продукцию с гладкой поверхностью. Половая доска, паркет, плинтуса, брусья, наличники, мебельные, оконные изделия, ряд другой продукции относятся к номенклатуре, изготавливаемой на этом оборудовании.

Модели соотносятся к продольно-фрезерному и строгальным машинам:

• Рейсмусовый — строгание дерева на заданную толщину с обеих сторон за один проход.
• Строгальный – снятие стружки, профилирование.
• Фрезерный – придание древесине заданной конфигурации.

Четырёхсторонний строгальный станок управляется панелью, выполняющая операции пуск−остановка техники, фиксирует параметры обрабатываемой древесины, устанавливает рабочее положение шпинделей по сечению инструмента и размера заготовки.

Четырёхсторонний фрезерный станок по дереву делает распил пиломатериала указанного размера по длине, а также профилирование нужной конфигурации. Учитывая толщину дерева, нижний вертикальный нож перемещается вместе со столешницей станка.

Главный рабочий узел машины−вал со шпинделями, расположенными горизонтально снизу, и вертикально справа. Мощность, производительность зависит от строгальных механизмов. Машина управляется панелью, выполняя функции:

• Подача заготовки к режущим инструментам.
• Определение размера материала.
• Выставление сечения насадки.
• Пуск−стоп оборудования.

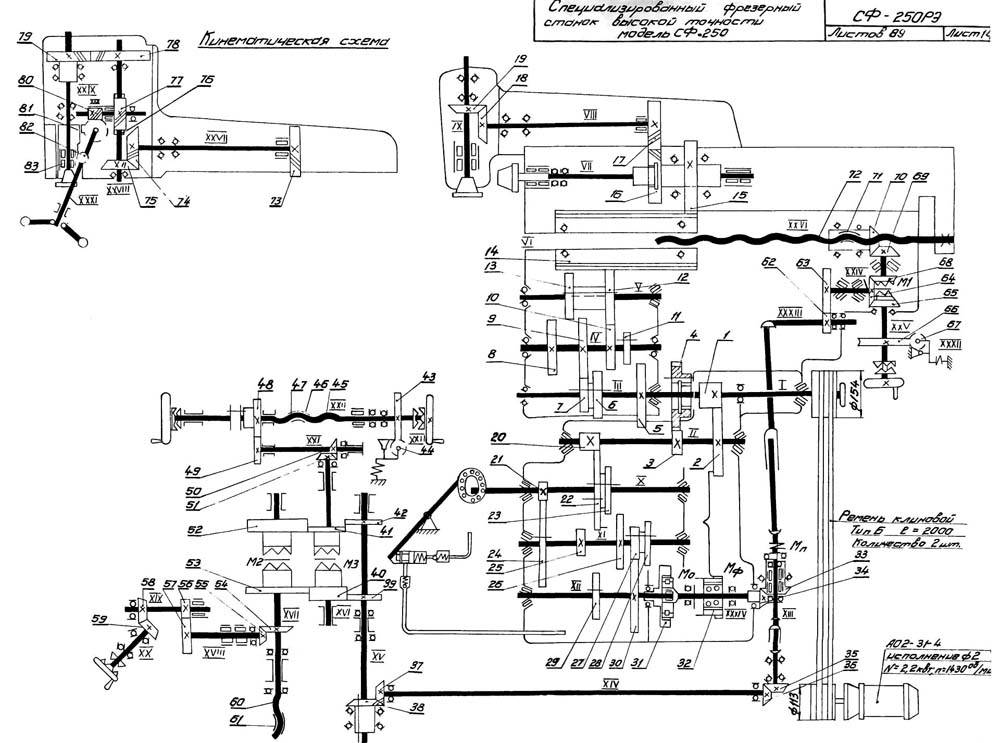

Изготавливаем фрезерный станок по дереву для домашней мастерской

Фрезерные станки необходимы для работы с фасонными деталями из древесины. Их применяют для плоского фрезерования и обработки профилей. Профессиональное оборудование является многофункциональным и стоит немалых денег, поэтому все больше «самоделкиных» собирают самостоятельно такое оборудование для мастерских и гаражей.

Небольшой станок для фрезеровки, сделанный своими руками

В комплектацию самодельных фрезерных станков по дереву входят:

1. Приводящий механизм. Это двигатель, мощность которого колеблется в пределах 1-2 кВт. С таким мотором можно применять различный инструмент для работы с древесиной, не боясь, что произойдет сбой.
2. Лифт для регулировки. Обычно в его комплектацию входит корпус, скользящие полозья, каретки, фиксирующий винт и ось с резьбой. Во время работы каретка совершает движения вверх-вниз, а винт нужен для ее фиксации на необходимом уровне.
3. Опора. Изготавливается стол из массивной древесины.

Перед сборкой обязательно составьте подробный чертеж со всеми размерами. Для ручных фрезерных станков по дереву необходимо заранее все продумать до мелочей.

3D модель стола для ручного станкаКомплектация оборудованияГабариты рабочего элементаВыпилка на фрезерном станке

Последовательность самостоятельной сборки удобного и практичного фрезерного станка по дереву для домашней мастерской описана в видеоинструкции:

Watch this video on YouTube

Если вы задумались о покупке собственного оборудования, а не о самостоятельной сборке, то для понимания, сколько стоит ручной фрезерный станок по дереву, посмотрите таблицу с моделями и ценами:

Наименование модели	Технические характеристики
Стол фрезерный Кратон МТ-20-01	размер площадки	64 на 36 см
возможность вертикальной работы	есть
вес оборудования	15,7 кг
Стол фрезерный Кратон МТ-20-01
Станок фрезерный Корвет-83 90830	мощность двигателя	750 Вт
тип передачи	ременная
частота вращения шпинделя	11 000 об/мин
вертикальный ход	2,2 см
диаметр шпинделя	12,7мм
Станок фрезерный Корвет-83 90830

Делаем фрезерный станок с ЧПУ своими руками

Сделать собственное оборудование с числовым программным управлением можно собственными руками. Для этого выберите подходящие чертежи фрезерного станка с ЧПУ по дереву. Своими руками собирать модель нужно будет строго по ним.

Готовый станок для домашней мастерскойКомплектация оборудованияПодробная схема сборкиМодель многофункционального оборудования

Фрезеровочные станки по дереву должны обладать большой прочностью, поэтому за основу лучше взять прямоугольную балку, закрепленную на направляющих. Срок эксплуатации домашнего оборудования и его производительность зависит от правильной сборки. Посмотрите видеоинструкцию по изготовлению такого устройства:

Watch this video on YouTube

Ниже приведены фото готовых моделей станков с ЧПУ по дереву своими руками от профессиональных «самоделкиных»:

1 из 4

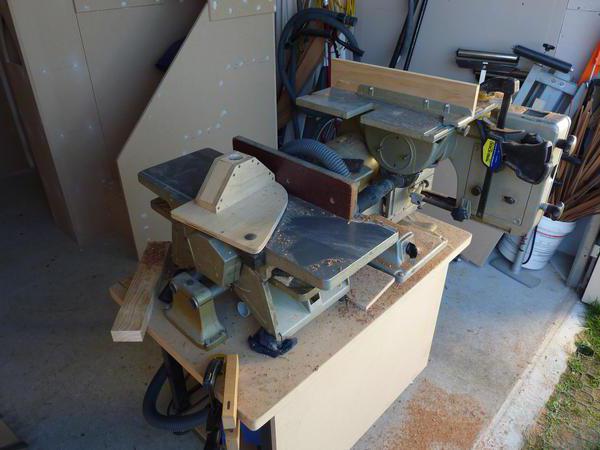

Простой и аккуратный станок для гаража

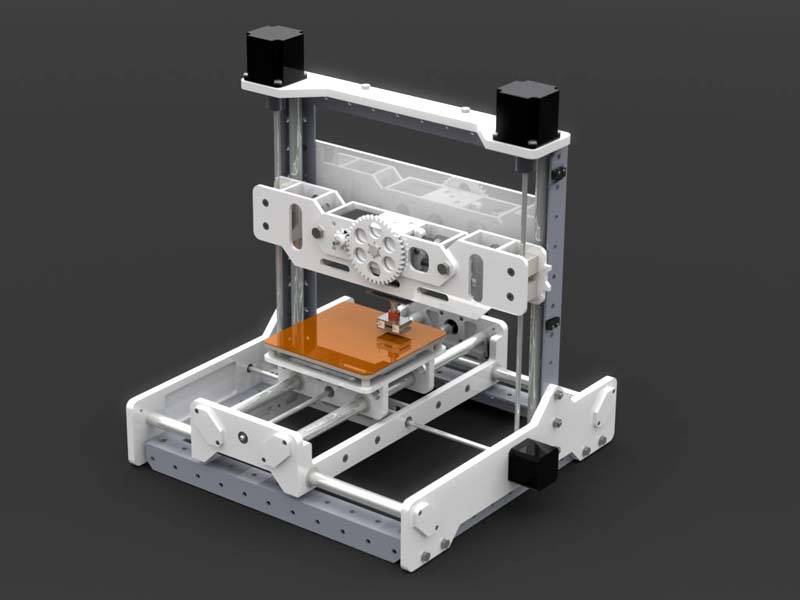

Мини-конструкция для частного использования
Инструменты для сборки самодельного фрезерного станка
Профессиональное оборудование

Фрезы для станков по дереву: особенности и разновидности

Фреза должна выдерживать большие скорости вращения при работе. Только в таком случае будут получаться отверстия нужной формы. Все варианты разделяют на несколько подгрупп:

Конусообразные. Используются для обработки различной древесины под разным наклоном.

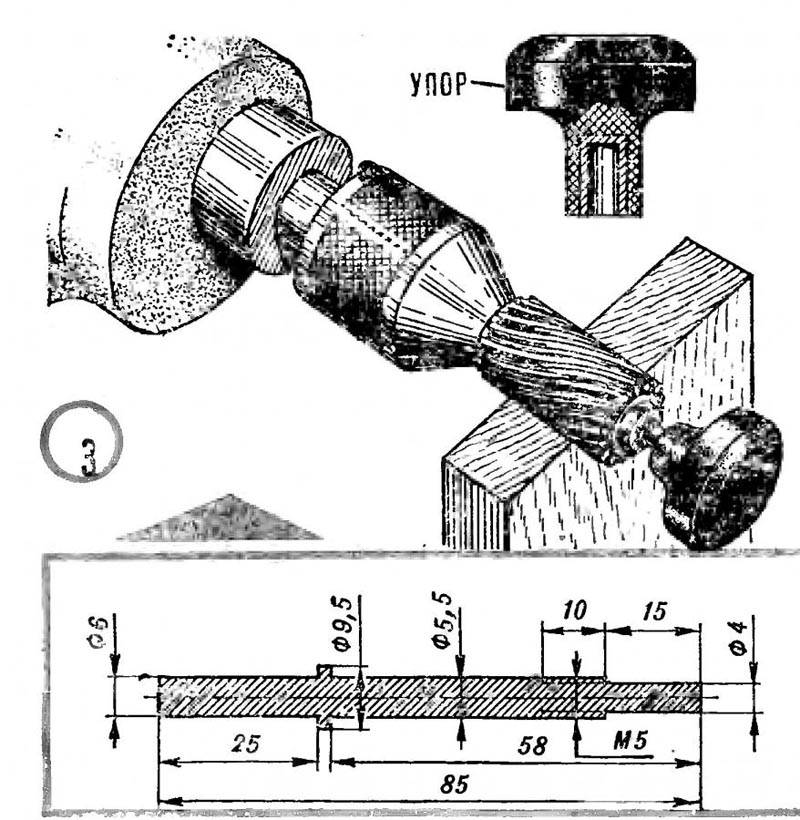

Примеры различных фрез

• Профильные. Применяют для декорирования элементов.
• V-образные. Можно изготавливать отверстия в 45⁰.
• Прямоугольные – для создания пазов.
• Дисковые. Выпиливаются пазы разных габаритов.
• Калевочные для закругления краев.
• Фальцевые для работы с четвертями.

Ниже приведены фотопримеры фрез для станков с ЧПУ по дереву, которые по принципу схожи с обычными, но имеют «хвостик»:

1 из 4

Вариант длинных фрез
Многообразие рабочего инструмента
Для работы с разными поверхностями
Создание 3d рисунка при помощи станка с ЧПУ

Фрезы для станков по дереву

Основные критерии для выбора

Учитывая, что станок для комплексной деревообработки — оборудование дорогостоящее, при его выборе важно учитывать технические характеристики и все нюансы конструкции. Производительность оборудования зависит от:

• скорости и системы подачи бруса;
• степени обработки и габаритов.

Выбирая оптимальную модель станка, следует обращать внимание на:

• систему подачи заготовки. Она представлена набором валов с рифленой поверхностью. Чтобы минимизировать появление дефектов, должны быть обрезиненны элементы системы;
• конструкцию станины. В связи с тем, что чаще всего такое оборудование предназначено для обработки массивных изделий, станина должна выдерживать максимальные нагрузки. Наилучшим вариантом будет выбор чугунной;
• точность выполнения операции;
• трудоемкость настройки обрабатывающего блока. С такой задачей лучше всего справляются модели с ЧПУ. Фрезы и строгальные ножи настраиваются автоматически. Для этого следует запрограммировать станок.

Для того чтобы точно расположить заготовки относительно обрабатывающего центра, необходимо наличие системы датчиков. Кроме того, анализируя модель, следует учитывать стоимость комплектующих, степень удаленности обслуживающих центров производителя и условия гарантии.

2 Популярные профилегибочные модели четырехсторонних станков

В наши дни четырехсторонний строгальный станок представлен на рынке в большом количестве образцов от различных ПФС. Наиболее популярными среди них, достойными вашего внимания, являются такие модели:

• четырехсторонний станок сч 1 фрезерный. Один из наиболее популярных типов для выпуска бруса профилировочного. Не требует специальных условий установки, имеет простой ЧПУ, надежный зажимной патрон. За одну подачу материала может снимать до 5 мм с бруска. Предназначен для обработки деталей длиной от 1 метра;
• модель с26 2Н. Еще один вариант для обработки профилировочного бруса, благодаря стараниям ПФС, имеет универсальный зажимной патрон. С26 2Н дает возможность работать с образцами от 63 см. С 26 имеет среднюю мощность, благодаря чему использован может быть и для домашней работы, и для крупного мебельного производства. Как и другие профилегибочные образцы 26 или 13, предельно прост в использовании;
• четырехсторонний станок с20 4б фрезерный – модель токарного оборудования, предназначенная для обработки как хвойных, так и лиственных пород деревьев. Как и модель с26, 13, 15 имеет достаточно высокую скорость обработки, универсальный патрон, ввиду чего может использоваться также на предприятиях деревообрабатывающих. И как с26 2Н, гарантирует высокое качество выпуска продукции, независимо от задаваемых параметров обработки;

• версия с16 1а. Тип токарного оборудования для домашней и фабричной обработки дерева. К преимуществам этого варианта нужно отнести максимальную простоту в управлении образцом с16 1а, его надежность, а также широкий достаточно спектр применения, который обеспечивает универсальный, как в моделях 26, 13, 160, 15, патрон. Максимальный объем заготовки для него составит 160 х 80 мм. С16 1а особенно будет удобен в работе новичкам;
• Hold MB 4015- один из наиболее надежных образцов оборудования, имеющий цельную станину. Предназначен фрезерный Hold для обработки цеховой;
• Бивер 520 – одна из наиболее современных версий оборудования. Имеет, как и Hold, качественное программное обеспечение. Компактен, но достаточно мощен. Рекомендован для промышленного применения.

2.2 Четырехсторонний станок своими руками

Конечно, для многих частных хозяйств, желающих наладить выпуск пиломатериалов, четырехсторонний станок, к примеру, Hold MB 4015, с 26, с16, 13 и другие модели, от производителя является довольно дорогой покупкой.

Возникает вопрос – можно ли сделать такое оборудование своими руками. Такая возможность на самом деле есть. Для того чтобы сделать самодельный фрезерный станок, необходимо приобрести комплект фрез (здесь желательно не экономить, поскольку именно от качества данных комплектующих зависит уровень обработки древесины уже готовой конструкцией).

Далее нужно будет собрать корпус, линию подачи по типу той, которая установлена на фабричных моделях. Патрон сделать можно даже из обычного профиля. Конструктивно патрон в домашних и фабричных моделях, в том числе, 4015, 26, 13, 160, 15, 51, не отличается.

Двигатель лучше также брать готовый, а не делать его своими руками. Можно приобрести агрегат необходимой мощности от аналогичного оборудования, заменить на нем гибкие детали и шестерни, установить для работы. Дальше вам нужно будет сделать самодельный блок управления с учетом количества рабочих режимов.

Если вы беретесь за данное дело в первый раз, остановитесь на простой схеме, которая будет работать только на включение и выключение.

Собирать самодельный станок фрезерный можно по общей схеме для таких изделий, к примеру, используемой в версиях 4015, 26, 13, 160, 15, 51. По окончанию работы обязательно нужно убедиться в надежности креплений, в особенности, самих фрез.

Только после того как вы убедитесь, что самодельный аналог фабричного оборудования работает нормально, можете начинать обработку древесины с ним.

Не забывайте только о правилах безопасности

Тем, кто выбирает самодельный вариант, им необходимо уделять особое внимание

Деревообрабатывающие станки четырехсторонние позволяют довольно качественно заниматься фугованием заготовок. Наиболее часто обрабатывают именно доски. На рынке представлены модификации разного типа. В первую очередь разделение устройств осуществляется по положению суппорта.

Также станки бывают с двумя или тремя направляющими. Стойки у них могут быть деревянными либо металлическими. Для того чтобы больше узнать о станках данного типа, следует рассмотреть конкретные модификации.

Буровые и расточные детали

Часто специалисты, работающие своими руками с разными материалами, должны использовать обычные сверла для дерева и металлов.

Простое сверление не всегда помогает поддерживать правильную форму и качество края, поэтому в таких случаях требуется использование древесного пресс-подборщика. Основной аспект — сырье, из которого он производится. Корректировки для отделки древесины различных пород изготовлены из тяжелой стали с антикоррозионным металлическим покрытием.

Если вы покупаете высококачественное электрическое бурение, дерево с небольшим диаметром на дереве может не превышать 2 см.

Специальные сверла с подвижными режущими элементами используются для изготовления отверстий в деревянных и деревянных панелях, которые позволяют разрезать большой диаметр.

Конструкция и область применения

Сравнительно недавно в производстве по обработке дерева появились конструкции, совмещающие несколько операций. Обработка деревянных изделий при этом происходит с четырех сторон сразу. Это оборудование чаще всего используется для фрезерования и фугования.

Деревообрабатывающий станок состоит из:

• шпиндельной секции;
• блока подачи детали;
• системы управления параметрами оборудования.

С одной стороны может быть несколько обрабатывающих головок, что позволяет уменьшить стоимость изготовленной продукции и сократить время на выполнение определенной операции.

Четырехсторонний станок предназначен для выполнения следующих операций:

1. Фрезерование. На рабочие головки оборудования вместо строгальных валов устанавливаются дисковые фрезы, что дает возможность делать продольное фрезерование. Чтобы проводить обработку пальчиковыми фрезами, необходимо периодически останавливать детали, однако, конструкцией это не предусмотрено;
2. Строгание и фугование. Это можно сделать при помощи валов с установленными на них лезвиями определенной конфигурации. Конструкция станка дает возможность выполнять одновременно чистовую и черновую обработку;
3. Реймусование и профилирование.

Чаще всего такие модели используют для создания пиломатериала с плоской поверхностью или профилем. Всю работу можно сделать за один проход.

При помощи четырёхсторонних станков можно изготовить такие изделия, как:

• паркетная или половая доска;
• профилированный или клееный брус;
• вагонка;
• плинтус;
• имитация бруса;
• оконные и погоночные элементы.

Плюсы и минусы оборудования

Работа станка

Одним из несомненных положительных качеств эксплуатации четырехсторонних деревообрабатывающих станков являются высокие показатели производительности. Для достижения оптимального результата в конструкции должен присутствовать блок числового программного управления.

В этом случае влияние человеческого фактора будет минимальным. Обязательным является выполнение условий по корректному составлению программы, а также точный замер обрабатываемой заготовки. Четырехсторонний станок в оптимальной комплектации рассчитан для обработки квадратного (прямоугольного) бруса или цилиндрических заготовок. Фрезерование или фугование листовых материалов может выполняться максимум с двух сторон.

К особенностям эксплуатации оборудования подобного типа можно отнести следующие факторы:

• предварительный расчет скорости движения заготовки по станине. Это необходимо для обеспечения максимальной точности обработки;
• регулировка каждого отдельного блока фрезерования или фугования, а также согласованность их функционирования друг с другом;
• своевременное удаление отходов производства из зоны обработки.

Одно из наиболее положительных качеств четырехсторонних станков — высокая производительность. Чтобы достичь оптимальных результатов конструкция должна быть оборудована блоком программного числового управления. Тогда влияние человеческого фактора будет минимальным.

Обязательно должны быть выполнены условия по корректному составлению программы, и произведен точный замер обрабатываемой заготовки. В оптимальной комплектации оборудование рассчитано для обработки цилиндрических заготовок и прямоугольного бруса. Фугование и фрезерование листовых материалов можно выполнять с двух сторон. Особенности эксплуатации станков данного типа заключаются в следующих факторах:

• скорость движения по станине заготовки рассчитывается предварительно, чтобы обеспечить максимальную точность обработки;
• каждый блок фугования и фрезерования регулируется отдельно, их функционирование друг с другом должно быть согласованным;
• отходы своевременно удаляются из зоны обработки.

Главные недостатки деревообрабатывающих четырехсторонних станков — высокая стоимость и сложность наладки. Однако в условиях производственной линии эти показатели не существенны.

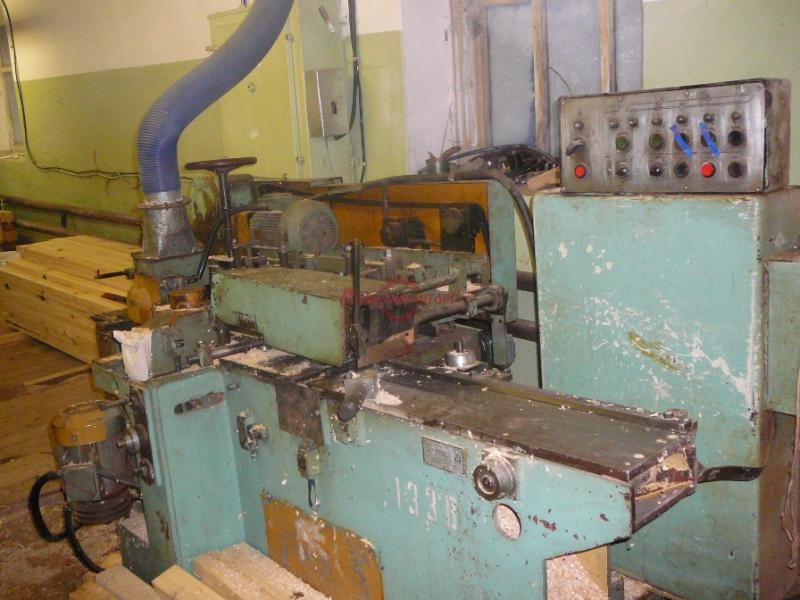

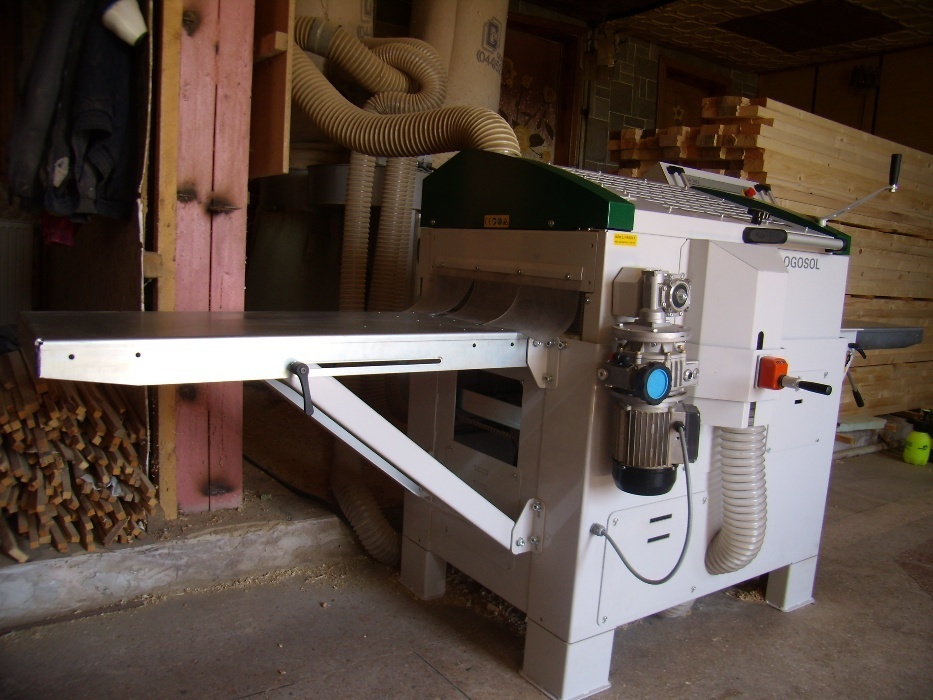

Четырехсторонний деревообрабатывающий станок

Многие статистические данные сегодня говорят о том, что бизнес, связанный с деревообработкой, является весьма прибыльным. А это значит, что растет популярность соответствующего оборудования. Например, четырехсторонний деревообрабатывающий станок.

Особенности конструктов

Скажем, четырехсторонний деревообрабатывающий станок продольно-фрезерного типа необходим для тщательной процедуры обрабатывания бруса. Его особенность в том, что конструкция позволяет единовременно обработать заготовку с последовательным применением всех шпинделей.

На выходе получаем изделие нужных габаритов (выверенных геометрически) и маленькой степени шероховатости. Можно сказать, что такие типы оборудования объединили в себе качества рейсмусового, строгального и фрезерного. По количеству шпинделей станки могут отличаться, имея от 4 до 6 шпинделей.

Количество последних зависит от модели. При монтаже в обязательном порядке шпиндели подвергают балансировке, а устанавливают впоследствии на подшипники высокой точности. Благодаря данной технологии погрешности при работе снижаются до 0,01 мм.

Настраиваются шпиндели автоматически, для этого есть управляемая панель. Защитный кожух снимать не требуется. Автоматика, которой оснащен четырехсторонний деревообрабатывающий станок, защищена при помощи чехлов от попадания посторонних предметов и отходов производства.

Заготовка также подается автоматически специальными прижимающими вальцами, а прижим обеспечивается за счет пневмоцилиндров, которыми можно управлять. Срок эксплуатации станка увеличивается, если рабочий стол обработать термическим способом и покрыть слоем хрома. Станок не требует особого техобслуживания, потому что оснащен центральной смазочной системой.

Используются станки этого типа для изготовления разнообразных отделочных и строительных материалов.

Как выбирать четырехсторонний деревообрабатывающий станок

1. Четырехсторонний деревообрабатывающий станок следует выбирать, в первую очередь, ориентируясь на его технические характеристики.
2. Следующий важный критерий – особенности сырья, поступающего на обработку и самого рабочего процесса.
3. Имеет значение вес оборудования.

Важно: При небольшой массе станка вибрация двигателей передается изделию

Материал станины тоже способен повлиять на качество готовой продукции. Как правило, этот элемент изготавливают методом литья либо сварки, из чугуна или стали. Лучше всего литой способ. Такой станок будет работать наиболее эффективно

Чтобы не пострадало качество обработки, обязательно нужно обратить внимание на отсутствие волн при строгании, гладкость плоскостей и соблюдение геометрической четкости. Варианты сечения лучше выбирать с небольшим запасом

Ориентируясь на скорость подачи, самым разумным будет сделать упор на качество, нежели времени, за которое деталь обрабатывается в станке

Самая оптимальная мощность двигателей – 7,5 кВт для каждого

Специалисты также советуют обращать внимание на конструкции прижимных механизмов. Самый лучший выбор – гидравлические и пневматические

Имеет значение и срок гарантии, которую дает поставщик оборудования. В пользу качества может говорить тот факт, что производитель уже давно на рынке и не впервые выпускает станки подобного класса

Ориентируясь на скорость подачи, самым разумным будет сделать упор на качество, нежели времени, за которое деталь обрабатывается в станке. Самая оптимальная мощность двигателей – 7,5 кВт для каждого

Специалисты также советуют обращать внимание на конструкции прижимных механизмов. Самый лучший выбор – гидравлические и пневматические. Имеет значение и срок гарантии, которую дает поставщик оборудования

В пользу качества может говорить тот факт, что производитель уже давно на рынке и не впервые выпускает станки подобного класса

Имеет значение и срок гарантии, которую дает поставщик оборудования. В пользу качества может говорить тот факт, что производитель уже давно на рынке и не впервые выпускает станки подобного класса.

Что касается стоимости, то она будет зависеть от функциональности и мощности оборудования. Поэтому вначале лучше проконсультироваться со специалистами, чтобы точно представлять себе набор значимых критериев будущего приобретения.

Переделка болгарки в станок по шагам: 10 этапов сборки, электрическая схема к чертежам

Для самостоятельного создания станка необходимо выбрать конструкцию, соответствующую имеющимся навыкам и возможностям. Проще всего собрать станок из заготовок, созданных по чертежам в профильной металлообрабатывающей мастерской. В противном случае, придется осваивать сварочные технологии и приобретать необходимое оборудование.

Ниже приведен пошаговый алгоритм самостоятельной сборки с полезными комментариями:

1. После утверждения параметров проекта приобретают необходимые материалы, заготовки, инструменты и сменные насадки. Список покупок определяют на основе подготовленного комплекта конструкторской документации. Соблюдение действующих стандартов в этом случае не требуется. Однако необходимо указать все важные данные, как в приведенных выше примерах.
2. Нарезают заготовки для силового каркаса. Стол создают из листовой стали толщиной не менее 5 мм.
3. К рычагу маятника сваркой присоединяют поперечный вал. При создании этого узла тщательно контролируют перпендикулярность деталей.
4. Для крепления УШМ подойдет захват в виде буквы «П». В его боковых частях делают отверстие под болты. Этими крепежными изделиями ручной инструмент жестко присоединяется к станине. Выбирают достаточно прочную часть корпуса болгарки.
5. Дополнительную фиксацию обеспечивают с помощью металлического хомута. Все перечисленные крепления делают жесткими для повышения точности.
6. Подшипники поворотного узла запрессовывают. Вместо типовых узлов фабричного производства используют подходящие по внутреннему диаметру стальные трубы с толстыми стенками.
7. Узлы в сборе закрепляют на оси двух сторон.
8. Сваркой присоединяют к платформе маятник. Чтобы не испортить подшипники рекомендуется ограничить повышение температуры. Для охлаждения пользуются пропитанной водой тканью.
9. Приваривают блок с креплением для болгарки. Устанавливают на место УШМ, защитные приспособления, возвратную пружину.
10. Уточняют качество сборки, надежность креплений, функциональность маятника. Подключают станок, проверяют работоспособность сначала на холостом ходу и далее – в рабочем режиме. Паз в столе прорезают соответствующим по ширине диском.

Картинка № 8. Подключение магнитного пускателя с кнопками отключения и защитным тепловым реле Посмотрите на Картинку № 8. Здесь приведена электрическая схема к чертежам, улучшающая защищенность оборудования от перегрева. Она же пригодится для быстрого аварийного отключения. Одну или несколько кнопок для разрыва соответствующей цепи устанавливают в удобном месте корпуса станка. Также применяют выключатели с ножным приводом.
