Разновидности самодельных пилорам из бензопилы

Сколько людей, столько и изобретений, поэтому сделаем обзорную экскурсию по разным видам самодельных пилорам, и выясним и особенности конструкции и применения.

Первый вариант устройства, который показан на фото, подходит для тех случаев, когда предстоит распилить не одно и не два бревна, а несколько десятков. Удобство использования такого агрегата в том, что заготовка укладывается на основании, фиксируется, и после этого режущий инструмент перемещается по рельсовому пути. Специальная конструкция в виде арки, на которой крепится инструмент, перемещается по рельсам. Для установки толщины распила досок, в конструкции арки предусмотрена регулировка положения инструмента.

Это интересно!Изготовить конструкцию с основанием, по которому перемещается станина с бензопилой трудно и затратно, поэтому есть смысл так заморачиваться, если планируется заняться лесопилкой серьезно.

Упрощенная версия первого варианта. Простота изготовления этой модели заключается в том, что вместо швеллеров используется стальной уголок, из которого изготавливается основание. По внутренней части уголка перемещается изготовленная арка, на которой фиксируется инструмент. Уголки соединены продольными пластинами, на которых располагается заготовка. Упрощенная версия стационарной пилорамы из бензопилы позволяет не только быстро сделать ее своими руками, но еще и сэкономить на материалах.

Третий вариант стационарной пилорамы также можно сделать самостоятельно в домашних условиях, но для этого понадобится много расходных материалов. Принцип работы такого агрегата заключается в том, что бензоинструмент фиксируется на специальной подвижной станине. Станина перемешается вручную пильщиком по наружной части швеллера. Для установки необходимой толщины распиливаемых досок, швеллер поднимается или опускается вниз благодаря специальному механизму.

Обзор некоторых вариантов

Мы расскажем о двух самых популярных конструкциях, которые обеспечивают наилучшее качество при работе, и вы сами определите, что удобнее и предпочтительнее в вашем случае.

Самодельный вариант

Для начала рассмотрим, как изготовить приспособление для распиловки бревен бензопилой своими руками.

Инструкция по проведению работ имеет следующий вид:

Лучше всего использовать каркас от старой школьной парты или трубу квадратного сечения со стороной 20х20 или немного больше.
В первую очередь изготавливаются два зажима, это элементы длиной 50-60 см, на одном торце которых приваривается поперечина с двумя отверстиями под стяжные болты и небольшим выступом посередине для зажима шины, сверху крепится элемент такой же конфигурации, на фото ниже показаны уже готовые элементы, как видите все довольно просто, и, имея под рукой сварочный аппарат, можно сделать их очень быстро.

Зажимы должны быть такого размера, чтобы ширина расположения болтов была немного больше, чем высота шины

Чтобы производить продольное пиление бревна бензопилой, необходима опорная рама, ширина которой должна быть на 7-8 сантиметров меньше длины, к двум из сторон перпендикулярно приваривается два элемента длиной 10 см, они должны быть чуть больше, чтобы в них заходили зажимы, в них надо установить два фиксирующих болта, для этого сверлится отверстие и привариваются гайки, чтобы в них закручивать крепеж, посередине приваривается ручка для удобства перемещения.
Система собирается следующим способом: вначале зажимы вставляются в пазы, после чего вставляется шина бензопилы и тщательно фиксируется. Расстояние подбирается в зависимости от того, на какой толщине необходимо проводить пиление. Чтобы понять, как это делается, посмотрите на фото, где показана конструкция в собранном виде, цена вопроса – несколько металлических элементов и аренда сварки на час.

Так выглядит устройство после сборки

Теперь расскажем, как распилить бревно на доски бензопилой с помощью данной конструкции:

Вам понадобятся два козла, которые будут служить опорами, они должны быть такой высоты, чтобы обеспечивать удобство работы.
В качестве направляющей лучше всего подойдет надежная металлическая рейка или прочная доска. Можно изготовить этот элемент из уголка или других металлических изделий.
Снизу ставится бревно, которое нужно выставлять на нужную высоту, после чего можно начинать работу. После первого прохода бревно приподнимается на нужную высоту, и процесс повторяется.

Работа производится достаточно просто, главное – выставлять все точно и фиксировать надежно

Важно! Не забывайте о том, что для работы на бензопиле должна быть установлена цепь для продольной резки деревянных изделий, это обеспечит высокую скорость и качественное пиление

Готовое решение

Очень популярен вариант Биг Милл Тимберджиг, это специальный комплект для оборудования мини пилорамы. Распиловка бревна на доски бензопилой с помощью этого устройства проста и эффективна.

Приобретая данный вариант, вы получаете все необходимое, расскажем о том, как организовать резку бревен:

Конструкция очень продумана и отличается простотой и надежностью

Вначале нужно соединить между собой две прочные и ровные доски , в результате у вас должна получиться Т-образная конструкция. Это будет упорная линейка.
Далее сделайте два Г-образных упора , в комплекте поставки есть уголки, которые предназначены именно для этих целей.
Подкатите бревно и расположите его на удобных и надежных брусках . К его торцам саморезами прикрепить опоры, использовать гвозди не стоит, так как их намного сложнее вынимать впоследствии.
Далее к установленным деревянным опорам крепится линейка , это делается посредством зажимов, которые также идут в комплекте, при этом помните, что линия пропила идет не по краю направляющей, а на 10 миллиметров выше.
Перед тем, как осуществить распил бревна на доски бензопилой, советуем приподнять одну сторону примерно на 30 градусов , так работать будет намного удобнее. Зафиксируйте данное положение с помощью двух опор, если вам что-то непонятно в описании, посмотрите на фото, на нем все показано наглядно, кроме того, в комплекте всегда идет инструкция с подробными схемами.

Как распустить бревно на доски бензопилой? Данное устройство позволяет делать это легко и быстро

Распустить бревна или брус на доски можно и без пилорамы или другого массивного оборудования, обычная бензопила после небольшой модернизации может стать вашим лучшим помощником. Видео в этой статье поможет разобраться в данной теме еще лучше.

Что такое пилорама из бензопилы

Чтобы узнать, как быстро и легко сделать пилораму из бензопилы, для начала необходимо разобраться, что же собой представляет устройство. Пилорама — это агрегат, который служит для того, чтобы обрабатывать заготовки в виде бревен. К процессу обработки относится распиливания бревна на доски и изготовление брусьев. Заводское устройство имеет большие размеры, откуда и возникает большая цена такого оборудования.

Чтобы не покупать пилораму заводского типа, в которой приводным механизмом выступает мощный электромотор, который питается от напряжения 380В, есть хорошая альтернатива — это агрегат с использованием бензопилы. Причем использовать можно не только бензопилу, но и электропилу. Конструктивно схема пилорамы будет идентична. Кроме цепных пил, можно также сделать пилораму из ленточной пилы. Различие в их применении следующее:

Если изготавливается пилорама своими руками из бензопилы цепной, то такое оборудование позволяет производить распил круглого леса. В основание такого агрегата входит пильная цепь, главным недостатком которой является образование большого количества опилок. Кроме того, при продольном распиливании древесины требуются не только мощные инструменты, но еще и соответствующей прочности цепи, например, с победитовым или алмазным напылением, которые способствуют продлению срока службы насадки
Мобильная ленточная пилорама применяется для распила бревен больших диаметров. Однако использование таких агрегатов также имеет свои недостатки, как например, распространение опилок на большую площадь от места обработки. Этот недостаток можно легко устранить, если подключить к стружкоотделителю гибкий воздуховод. Основное достоинство ленточных агрегатов в том, что срез получается тонким, и поэтому выделяется небольшое количество стружки

Ниже на фото изображено оба варианта пилорам из бензопилы и ленточного полотна, которые были сделаны своими руками.

Так выглядит простейшая конструкция рассматриваемого агрегата, в основе которой лежит пила с цепным режущим механизмом.

Если первый вариант считается мобильным, то второй стационарным, а также требует больших затрат для изготовления. Если поставлена цель быстро и легко сделать пилораму из подручных средств с применением бензопилы, тогда рассмотрим подробно, как реализовать задумку пошагово.

https://youtube.com/watch?v=ke1B6T-GdRY%3F

Приспособление для бензопилы для продольной распиловки своими руками

Чтобы оператору было легче собрать приспособление к бензопиле для распиловки бревен, нужно подготовить и внимательно изучить детальные схемы. В первой из них нужно указать размеры всех используемых комплектующих, порядок и особенности их монтажа, а также принцип работы конструкции. Вторая схема должна отображать примерную форму уже готового оборудования – на нее оператор сможет ориентироваться во время сборки самодельной конструкции.

Изучив чертежи, можно приступать к изготовлению.

Порядок работ должен быть следующим:

В первую очередь необходимо соорудить опорную раму для приспособления. Использовать для этого деревянные или пластиковые детали нельзя, так как они легко поддаются повышенным колебаниям. Из-за этого в местах установки крепежей вскоре образуются трещины, которые приводят к увеличению крепежных отверстий. В результате болтовые и другие соединения со временем ослабевают, делая каркас еще более уязвимым перед вибрацией. Лучше всего сделать остов из старой школьной парты или предварительно обработанных антикоррозийным средством квадратных труб. Их сечение в поперечном направлении может быть разным, но не меньше 2×2 см;
Затем можно переходить к изготовлению зажимов с размерами от 50 до 60 см. При этом нужно учесть, что торцевая часть каждого из зажимов должна стать основой для монтажа поперечины. Крепить ее к конструкции лучше всего путем сварки – так она сможет выдерживать повышенные нагрузки без риска образования трещин и надломов;
Далее в средней части приваренной поперечины потребуется проделать несколько отверстий, расположенных на одинаковом расстоянии друг от друга. В дальнейшем отверстия потребуются для монтажа болтовых стяжек. Посередине поперечины необходимо создать выступ – он позволит неподвижно зафиксировать направляющую бензопилы;
Поверх шины также нужно приварить крепежные элементы

При этом важно учесть, что ширина болтовых креплений должна быть немного больше высоты используемой направляющей;
Проделав все необходимые подготовительные работы, можно переходить к окончательной сборке опорной рамы. Ее размеры и форма могут быть разными – главное, чтобы она повторяла вид готового приспособления, нарисованного ранее изготовителем

При расчете габаритов самоделки нужно учитывать размеры обрабатываемой бензопилой древесины. Если конструкция будет небольшой, то и доски получатся сравнительно маленькими. Лучшим вариантом считается сборка рамы, ширина которой будет на 10 см меньше длины;
Далее на раме приспособления необходимо закрепить 2 дополнительные детали, длина которых должна превышать 10 см. Они должны быть зафиксированы к двум сторонам рамы в перпендикулярном положении. Такая компоновка нужна для беспрепятственного монтажа стягивающих болтов и дополнительных креплений. Для этого нужно проделать еще несколько отверстий, вкрутить в них гайки и приварить их нижние части к основе. После этого к несущей конструкции потребуется приварить ручку, которая позволит оператору контролировать процесс роспуска древесины;
В конце останется установить все остальные элементы приспособления. На этом этапе очень важно придерживаться правильного порядка действий и строго соблюдать схему
Особое внимание нужно уделить фиксации шины бензопилы. Дистанция между ней и заготавливаемой древесиной может быть разной – главное, чтобы направляющая смогла быстро разрезать бревна на доски той толщины, которая нужна оператору.

После сборки приспособление для продольного распила леса бензопилой должно испытать. Вначале она должна поддаваться небольшим нагрузкам – это позволит проверить надежность ее крепежей. Если приспособление для распиловки бревен бензопилой выдерживает нагрузки от небольшой древесины, значит можно переходить к постепенному увеличению ее диаметра.

Разновидности самодельных пилорам из бензопилы

Основные типы пилорам

Существуют следующие разновидности пилорам:

Рамная. Она представляет собой конструкцию с плоскими пильными полотнами, закрепленными на раме. Рамная пилорама чаще всего устанавливается в крупных деревообрабатывающих цехах. Этот аппарат отличается высокой мощностью, прочностью конструкции. Рамная пилорама не требует дополнительного обслуживания. Ее недостатком является большая толщина среза, что увеличивает количество вырабатываемой стружки.
Ленточная. Обработка заготовок осуществляется при помощи пильной ленты, регулируемой стабилизирующими роликами. Режущий элемент совершает только поступательные движения, получаемые от роликов. Ленточные пилорамы используются в небольших деревообрабатывающих цехах.
Дисковая. Является одним из самых распространенных видов ручных пилорам. Она оснащена диском с зубьями. Каждый зуб распиливает небольшую часть бревна. Для улучшения производительности данные станки оборудуются несколькими режущими дисками.
Цепная. Распиловка бревен производится при помощи цепной пилы, установленной на каркасе с металлическим профилем. Цепная пилорама отличается малым весом и небольшими габаритами. Поэтому этот мини-станок чаще всего используется в бытовых условиях.

При выборе пилорамы необходимо определить объем обрабатываемых заготовок и условия эксплуатации оборудования. Также нужно учитывать технические характеристики и материалы, из которых изготовлены режущие элементы. Одним из основных критериев выбора является прочность конструкции. Деревообрабатывающий станок должен выдерживать вес обрабатываемых бревен.

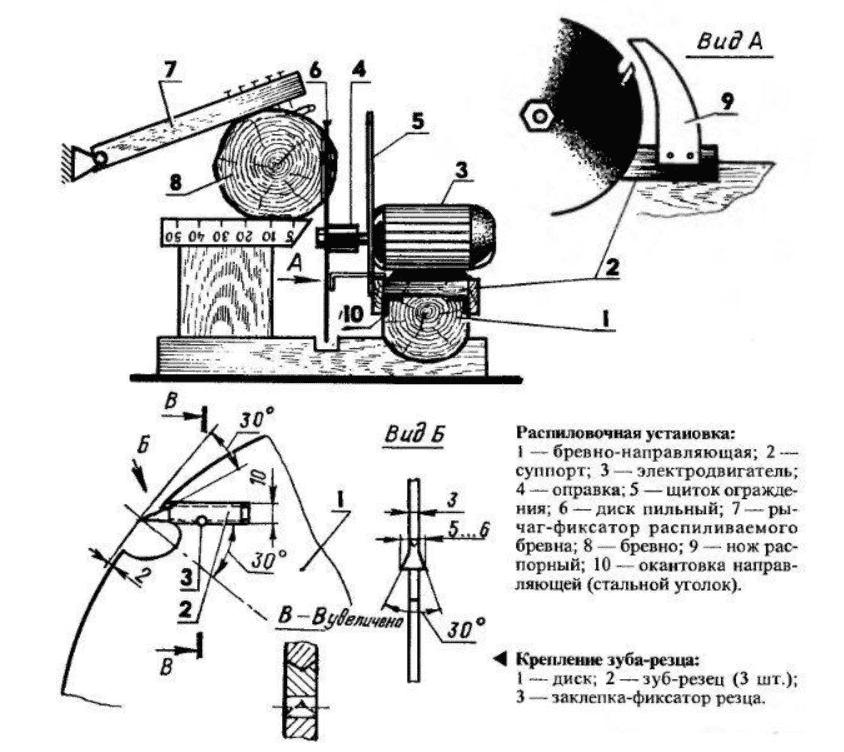

Чертежи пилорамы из бензопилы фото

Перед тем, как изучить процесс изготовления рассматриваемого устройства, рекомендуется изготовить предварительно чертеж или схему. Для этого понадобится изначально решить, какой тип устройства нужен — мобильный или переносной, а также домашний или неподвижный. Ниже показано несколько разновидностей схем изготовления пилорам, сделать которые легко в домашних условиях.

Это самый простой вариант изготовления мобильного станка для изготовления досок разной толщины.

Если первый чертеж пилорамы из бензопилы подразумевает передвижение пильщиком самого инструмента по заготовке, то второй вариант более универсален и практичен. Инструмент крепится на подвижной станине, а заготовка располагается на ровной поверхности. После этого выставляется необходимая толщина будущих досок или брусьев, что выполняется путем поднятия вверх или опускания вниз инструмента, фиксируемого на резьбовых шлицах.

Третий вариант пилорамы с бензопилой в качестве режущего инструмента — это стационарный станок. Сделать его гораздо сложнее, чем первые два, однако при этом значительно упрощается работа мастера. Все что понадобится от мастера, выполняющего распил на пилораме — это проталкивание заготовки к вращающейся цепи бензопилы. При помощи рычагов задается необходимая толщина для досок, которые получаются из распиливаемого бревна.

Зачем требуются насадки для бензопилы

В продаже есть особые насадки для бензопилы, при помощи которых есть возможность в значительной мере расширить функционал инструмента. При использовании дополнительного оборудования из бензопилы получится великолепный дровокол, который сможет справляться с чурками, ведь многие из них проблематично расколоть при помощи топора, или же лодочный мотор, чтобы осуществлять прогулки на резиновой лодке. По сути, такие насадки требуются для того, чтобы взять от бензопилы максимум пользы, и чтобы она не лежала на полке, а практически каждый день использовалась для решения различных задач.

Цепи для продольного пиления

Форма зуба любого режущего полотна для продольной и поперечной резки древесины отличается. Тоже касается и цепей бензопил. У ножовки или двуручной пилы для обычного, поперечного пиления зуб расположен прямо, под 90 градусов (по своей оси) к полотну.

У полотен для продольного пиления зуб наклонен вперёд. У цепей бензопил для продольного пиления другой угол заточки. В продаже можно найти такие цепи. Но требуются они достаточно редко, поэтому большого выбора их в свободной продаже нет. Приходится искать. К тому же среди разнообразия цепей для разных моделей и брендов подобрать подходящую цепь ещё труднее.

Пилить вдоль волокон (продольно) цепи с обоими (30 и 5 градусов) углами заточки будут примерно с одинаковой скоростью. Но при более остром угле для поперечного пиления в 30 градусов цепь склонна находить в древесине места с наименьшим сопротивлением между волокон и непредсказуемо уводить пропил в эту сторону. В итоге шина может выгибаться, делать кривой срез или заклинить.

Как распилить бревно своими руками

Приспособление для распиловки досок бензопилой необязательно приобретать. Изготовить его можно самостоятельно. Самый простой вариант – приспособление из металлических профилей. Такая насадка будет не только удобной, но и устойчивой, долговечной, надежной. Планируете сделать максимально функциональную раму? Используйте механические редукторы.

С ними устройство превратится в своеобразный станок для продольного распила бревен. Механические редукторы необходимы упрощения процесса перемещения бензопилы вдоль ствола. Прилагать усилия (оказывать давление на инструмент вручную) для обработки материала не придется. Все, что нужно – крутить рукоятку редуктора. Что касается регулировки толщины досок, то корректировать этот показатель удобно, применяя насадку из металлических профилей, поднимая саму заготовку, а не смещая по отношению к ней бензиновую пилу.

В домашних условиях можно также изготовить приспособление, которое будет распиливать бревно не в горизонтальной, а в вертикальной плоскости. Единственный существенный нюанс – работать с ней по сравнению с предыдущей рамой, сложнее (несмотря на то, что ее конструкция проще).

Сложность заключается в том, что оператору приходится прикладывать усилия для продвижения инструмента вдоль заготовки. Кроме бензопилы и насадки придется использовать дополнение из доски и металла. Такого рода опору крепят к бревну.

Альтернативный вариант – установка-каретка. Чтобы создать такую рамную конструкцию, понадобится пара колесиков и профильная труба. Это устройство отличается от других своей мобильностью (простотой в перемещении вдоль заготовки). Кроме того, колесики будут одновременно служить упорами для бензопилы, а значит, дополнительные приспособления не понадобятся. Единственное, что понадобится помимо этих деталей и профильной трубы – лестница из алюминия (будет играть роль направляющего элемента).

Подбирать лестницу нужно, учитывая ее ширину, которая должна совпадать с расстоянием между колесами рамной конструкции, которые буду размещаться прямо на ее торцах. Оптимальный вариант крепят к распиливаемому бревну с помощью саморезов, хомутов или гвоздей. Созданное устройство для распила доски бензопилой своими руками размещают горизонтально.

Лежать оно должно максимально ровно. Убедиться в том, что оно размещено правильно можно при помощи строительного уровня. Выравнивать лестницу с бревном легко, использую доски (куски) разной толщины. Что касается непосредственно инструмента с насадкой, то его устанавливают на лестницу, продвигая рабочую пилу вдоль заготовки, оказывая на нее давление руками.

Пилорама из бензопилы

Данный тип конструкции наиболее прост в изготовлении, но и для него потребуются особые навыки, инструменты и опыт работы с ними.

Такой тип подразумевает установку каретки на направляющие, но не является обязательным. В качестве направляющих можно использовать ровную деревянную планку, по которой конструкция каретки будет легко скользить. Она позволяет ровно снять первый слой. В качестве последующих направляющих используется плоскость спила на бревне.

Внимание! Отсутствие станины и лафета добавляет ряд сложностей. У мастера могут возникнуть проблемы с удержанием бревна в одном положении

Без надлежащей фиксации приступать к работам нельзя, так как это может привести к травмам.

Пошаговый процесс изготовления каретки для бензопилы будет выглядеть следующим образом:

Делаем основу. Для этого свариваем между собой трубу размерами 25х25 мм.
К основе на противоположных сторонах привариваются перпендикулярные трубки, размер которых составляет 30х30 мм. Они необходимы для крепления подвижной части, удерживающей пилу и задающей толщину распиливаемых планок.
В боковые части направляющих ввариваются гайки. С их помощью можно будет зафиксировать подвижные части на нужной высоте болтами.
Делаем подвижную часть. Она состоит из двух труб с Т-образным концом. Конец труб выполнен в виде тисков, зажимаемых с помощью болтов и гаек. Эти зажимы будут удерживать полотно бензопилы. Размер труб – 25х25 мм.
Чтобы цепь пилы не терлась о металлические части, на внутренние части тисков приваривается две металлические пластины нужных размеров. Они полностью зависят от толщины и ширины полотна бензопилы.
Собираем каретку в единую конструкцию, подбираем нужную высоту и устанавливаем пилу. Пилорама готова к использованию.

На видео ниже полностью изложен процесс изготовления каретки. К тому же, автор этого приспособления отмечает основные сложности и некоторые неточности, допущенные им во время сборки пилорамы. Это позволит вам избежать таких оплошностей и сделать приспособление для распиливания бревен более практичным.

Итог! Такая конструкция каретки подходит для личного использования и разовой распиловки древесины. Для коммерческих целей она не подойдет.

Порядок выполнения основных работ

Теперь надо запустить бензопилу и произвести первый распил.
Далее нужно освободить бревно от упоров и досок и прикрепить ведущую линейку на срезанной поверхности бревна в направлении следующего пропила. Крепление линейки выполняется прямо к поверхности либо к торцам бревна при помощи опор. Второй распил делается перпендикулярно по отношению к первому срезу.
Бревно нужно повернуть и закрепить доской в упор к земле.
Для выполнения дальнейших действий ведущая линейка не требуется. В качестве направляющей служит одна из обрезанных сторон.
Необходимо отрегулировать толщину пропила на рамке и отпилить бревно со другой стороны таким образом, чтобы получился брус с корой, оставшейся лишь с одной стороны.
Этот брус нужно перевернуть и закрепить таким образом, чтобы точка крепления фиксирующей доски находилась как можно ниже.
Затем необходимо отрегулировать рамку на требуемую толщину доски и распилить брус на доски.

Распиловка бревна на доски бензопилой является довольно удобным и простым методом работы с деревом. Благодаря присутствию различных насадок мастер получает материалы, имеющие гладкую и ровную поверхность. Изготовить доски легко самостоятельно, необязательно обращаться в специализированные магазины.

Итог самостоятельного изготовления пилорамы из бензопилы

Если поставлена цель соорудить мини пилораму для дома, то начинать нужно прежде с изготовления схемы самоделки. На основании схемы можно приступать к реализации задумки в жизнь. Сделать мобильный станок для распиливания досок не трудно, и с этим справится каждый мастер. Для этого нужно иметь под рукой необходимый инструмент в виде болгарки, дрели и сварочного аппарата, расходные материалы в виде крепежей, ручек и винтов, роликов, а также основные части — уголки, швеллера, трубки.

Дальше дело времени и мастерства. При работе на пилораме нужно учитывать следующее, что в конструкции бензопилу лучше использовать цепи из твердосплавных материалов с нанесением на зубьях победитового или алмазного напыления. Это продлит срок службы цепей, а также исключит избыточную нагрузку на инструмент, когда на обычных цепях затупляются зубья. Не рекомендуется проводить распил бревен при низких температурах, так как замерзшие заготовки еще быстрее будут затуплять зубья бензоинструмента. Имея в хозяйстве бензопилу, не стоит ограничиваться ее основным функционалом, так как этот инструмент способен выполнять множество полезной работы, заменяя такое дорогостоящее оборудование, как пилорама. Какие еще возможности имеет бензопила, которые можно расширить при помощи специальных насадок. можно почитать в материале.
