Сварочный кабель

Удлинитель для электросварки

Электрический сварочный аппарат один из самых востребованных инструментов в арсенале владельца загородного дома. Однако мало купить сам сварочный аппарат и взять пару уроков сварки у опытного сварщика, надо еще приобрести подходящий удлинитель. Без удлинителя пользоваться сварочным аппаратом не получится просто потому, что работа для него может найтись в самых разных частях приусадебного участка, а подходящей розетки поблизости может не оказаться. Но использовать для подключения сварочного аппарата первый нашедшийся в хозяйстве удлинитель — тоже не лучшая идея, поскольку бытовые удлинители для этих целей подходят не всегда. Дело в том, что для большинства электроприборов и электроинструментов, имеющихся в арсенале владельца загородного дома, вполне достаточно недорогого удлинителя с сечением проводов по 0,75 или 1 мм², в то время как для обеспечения нормальной работы электрического сварочного аппарата нужен существенно более дорогой удлинитель с проводом, имеющим сечение не менее 2,5 мм². Понадобятся также вилки и розетки, рассчитанные не менее чем на 16 А. Сопротивление провода прямо пропорционально длине и обратно пропорционально площади сечения, то есть провод меньшего, чем необходимо, сечения и не рассчитанные на такую силу тока розетки будут сильно нагреваться. Изоляция начнет плавиться, что может привести к короткому замыканию.

Изоляция плавится особенно быстро, если провод удлинителя не полностью размотан и находится на катушке или в бухте, поскольку в таком положении не происходит отвода тепла, а напротив, соседние витки подогревают друг друга. Поэтому опытные сварщики всегда разматывают удлинитель полностью и укладывают его змейкой.

Не стоит покупать удлинитель с чрезмерным запасом по длине, поскольку, чем длиннее провод, тем сильнее на нем падает напряжение. Учитывая, что за городом напряжение и так обычно занижено, после падения еще 5—15 В на удлинителе сварочному аппарату будет не хватать напряжения, вследствие чего электрод будет постоянно «прилипать».

Но и этим нюансы с выбором оптимального удлинителя для подключения сварочного аппарата не заканчиваются. Предпочтительнее выбирать для такого удлинителя силовой кабель марки КГ, изоляция которого выполняется из резины, а не из ПВХ. Такой кабель не особенно боится даже брызг металла, вылетающих из-под электрода, в то время как для кабеля в ПВХ-изоляции температура выше 80 градусов уже противопоказана.

Ну и, разумеется, подключать удлинитель сварочного аппарата надо только в те розетки в доме, которые способны выдерживать такую нагрузку, иначе даже с правильным удлинителем недалеко до пожара.

Особенности сварочных кабелей и их соединения

Сварочный кабель используется в виде соединяющего звена между специальными электрическими держателями и источником тока. Он изготавливается из медной или алюминиевой проволоки, имеет большое сечение и изоляцию, обеспечивающую защиту от влаги и механических повреждений. Изделия данного типа характеризуются:

  • высокой гибкостью,
  • минимальным сопротивлением.

Перед тем как соединить сварочные кабеля между собой, необходимо очистить их от оксидной пленки.

Важно! Между собой можно соединять только провода, выполненные из однородных металлов – медь с медью, алюминий с алюминием

Правила подключения и использования

Чтобы выполнить правильное подключение нужно знать следующие правила:

  1. Для подсоединения сварочника с одной стороны находятся разъемы и наконечники, закрепленные на спайку вилки аппарата.
  2. Сварочные кабели соединяются друг с другом с помощью опрессовки. Соединения обязательно нужно изолировать.
  3. Подключение производится к силовым разъемам аппарата, электрод вставляется в держак, закрепленный на другом конце провода. Главное знать правила полярности.
  4. Требования к сварочным аппаратам и требования кабелям должны полностью соответствовать всем техническим нормам, в том числе номинальной мощности.

Основные требования по безопасной эксплуатации

Все устройства, работающие от электрического тока, попадают под повышенные требования охраны труда.

Перечень основных требований:

  1. Жила должна быть с сечением, выдерживающим нагрузку от электрического тока.
  2. Провод должен выдерживать нагрузки от ударов и негативное влияние от агрессивных сред.
  3. Оплетка сварочных проводов для инвертора должна остаться эластичной и упругой, несмотря на скручивание проводов.
  4. За провод не допускается подтягивание аппарата.
  5. Сварщик должен работать в соответствующей одежде, обуви с обязательной защитой головы.
  6. Если нет в наличии спецодежды и надежной защиты от тока, то к работе не следует приступать.

Как выбрать удлинитель для сварочного аппарата?

Для того чтобы определить протяжённость удлинителя для сварочного аппарата, необходимо учесть величину полезной площади сечения и специальный поправочный коэффициент. Значение поправки берётся в зависимости от рабочих токов: Диапазон 200–500 А: K=2. Менее 200 А: K=I/100, где I — сила тока.

Какое сечение провода для удлинителя для сварочного инвертора?

Для бытовых сварочных аппаратов ( инверторов ) с низкой и средней интенсивностью использования подходят удлинители сечением провода 2,5 мм и заземлением

То есть при выборе удлинителя для сварочного аппарата / инвертора обращайте внимание на сечение провода

Какого сечения должен быть провод для сварочного аппарата?

Сечение кабеля для инверторного сварочного аппарата, выдающего максимальный ток в 80-100 А, должно составлять 6 мм2. Для аппаратов с выдаваемым максимальным током в 120 А предназначен провод с сечением в 10 мм2. Сварочный кабель сечение 16 мм2 предназначен для инверторов, которые поддерживают максимальный ток до 180 А.

Какой кабель лучше использовать для удлинителя?

Наиболее оптимальный вариант кабеля для удлинителя — кабель с резиновой изоляцией. Популярные и практичные марки в этой категории силовых кабелей: КГ, КГ-ХЛ, КГН. В некоторых случаях в качестве кабеля для переноски допустимо использовать провода с ПВХ изоляцией, например, ПВС,ПРС.

Какой длины должен быть сварочный кабель?

Согласно техники пожарной безопасности общая длина сварочного кабеля не должна превышать 30-40 метров. Использование более длинного провода приводит к ухудшению качества сварки, происходящее из-за падения напряжения в сварочной цепи.

Сколько стоит сварочный кабель за метр?

Стоимость кабеля из расчёта одного погонного метра – от 204 рублей; КГ 1х50 – максимальная нагрузка тока 500 А, сечение кабеля — 50 мм. Температурный диапазон работы колеблется от -40 до +50. Цена за метр сварочного кабеля – от 230 до 300 рублей.

Какой кабель использовать для переноски?

Для переноски используют только медный провод, обладающий достаточной степенью гибкости и двойной изоляцией. В случае повреждения одного слоя, второй убережет от удара электрическим током

Это важно, поскольку провод удлинителя находится в открытом доступе. Всем требованиям соответствует провод марки ПВС

Какой провод нужен для сварки?

Наиболее популярным вариантом для сварочного аппарата является кабель КГ, это гибкий одножильный кабель с многопроволочной жилой в резиновой изоляции. Также популярен и КОГ – с повышенной гибкостью. Есть и специализированный КС, это основные марки проводников которые используются для сварочных работ.

Как определить сечение кабеля сип?

Рассчитать сечение по диаметру

  1. Измерить диаметр проводника с помощью линейки, штангенциркуля или микрометра.
  2. Получившееся значение возвести в квадрат.
  3. Дополнительно умножить полученное число на 0,785.

Как рассчитать длину сварочных кабелей?

Какая максимальная длина сварочного кабеля?

  1. Определяем длину сварочного кабеля …
  2. По стандартам ISO максимальная длина рассчитывается по максимальному падению напряжения на кабелях, которое не должно превышать 6 %. …
  3. Lmax=Sk/k , где: Lmax – максимальная длина кабеля, Sk – максимальное сечение медного кабеля, k – коэффициент (При токах 200-500А равен 2.

Можно ли удлинить кабель инвертора?

Чем длиннее кабель, тем выше потери и меньше сила тока. Для того, чтобы добиться баланса исполнителю приходится выставлять увеличенную величину напряжения, что может привести к изменению дуги и поломке оснащения. Поэтому чрезмерное удлинение сварочных кабелей инвертора делать не рекомендуется.

Что такое сечение кабеля?

Сечение кабеля — это площадь среза токоведущей жилы. Если срез жилы круглый (как в большинстве случаев) и состоит из одной проволочки — то площадь/сечение определяется по формуле площади круга. Если в жиле много проволочек, то сечением будет сумма сечений всех проволочек в данной жиле.

Как правильно соединять сварочные кабеля?

Провода необходимо очистить от до металлического блеска, объединить в пучки/скрутить, а затем надеть на них гильзу и зажать специальными клещами. При этом стенки гильзы вдавливаются в жилы проводника и образуется надежный электрический контакт.

Классификация

Разнообразие сварочных агрегатов породило широкий выбор проводников, которые отличается по количеству жил:

  1. Одножильный кабель. Обладая неплохими показателями эластичности и проводимости, он используется при работе сварочных инверторов бытового назначения.
  2. Двужильный кабель. Каждая жила передает свой заряд – положительный и отрицательный. Благодаря высокой проводимости данный кабель используют в импульсной сварке.
  3. Трехжильный кабель. Используется в промышленный аппаратах, работающих при напряжении 380 В.

Сварочный кабель изготавливается из меди или других металлов, обладающих высокой токопроводностью.

Проводники маркируются буквами и цифрами. Расшифровка обозначений наиболее популярных удлинителей для сварочных инверторов приведена ниже:

  • 1-3 – определяет количество жил;
  • ВЧП/ ВЧ П – высокочастотный ток постоянного/переменного характера;
  • ХЛ – хладостойкий. Возможно применение при температуре до -60 Сº.
  • Т – тропический. Возможно применение при температуре до +55 Сº.

Наиболее употребляемыми видами являются:

  • КГ – кабель гибкий;
  • КС – кабель сварочный;
  • КОГ – кабель особо гибкий. Разновидность предыдущей марки. Рассчитан на работу в условиях переменного напряжения, величиной 220 В, либо постоянного с показателей 700 В.

При выборе кабеля для сварочного агрегата рекомендует выяснить диаметр сечения заводского кабеля, а также размер клемм.

Как выбрать сварочный аппарат для дома

Универсальность, компактность, легкий вес, простота в использовании, недорогая цена – вот какой сварочный аппарат хочется иметь дома в качестве собственного агрегата. Большинство покупателей сварочных аппаратов в дом останавливают свой выбор на инверторных моделях.

Это факт вовсе не означает, что трансформаторы или выпрямители перестали покупать. И тому есть причины. Давайте разбираться, какой сварочный аппарат лучше для вас «здесь и сейчас». Виды сварочного оборудования чрезвычайно разнообразные, поэтому делаем выбор с учетом всех персональных потребностей.

Выбираем домой трансформатор:

Самое главное, на что нужно обращать внимание при выборе сварочного трансформатора для домашней работы, это рабочее напряжение понижающего трансформатора

Они в состоянии работать от сети с двумя характеристиками: или трехфазной, или однофазной со значениями 380/220В
Есть модели универсального пользования, которые могут подключаться к любому виду сети: на 220В, на трехфазную сеть, на фазное напряжение между двумя фазами.
Следующий по важности параметр – это мощность трансформатора. В этом отношении оптимальными являются аппараты, работающие от сети с напряжением в 380В, они значительно мощнее и почти не вызывают перекосов напряжения в сети

Но далеко не у всех потребителей домашних сварочных аппаратов имеется возможность подключения к трехфазной сети. Следует помнить, что мощность трансформатора не может быть выше предельно допустимой мощности в вашей домашней сети.
Третий критерий выбора трансформатора – параметры рабочих токов и диаметр требуемых электродов. Если вы собираетесь варить углеродистую сталь, вам вполне будет достаточно диапазона от 80А до 160А, выбирайте электроды от 1 до 6 мм. Конечный выбор электрода зависит от толщины краев металлических заготовок.
Ну и габариты агрегата. Они, как мы знаем, у трансформаторов весьма внушительные. Но эта внушительность должна вас волновать только в случае, если вы собираетесь перемещаться для проведения сварочных работ. Вы уверены, что будете это делать дома?

Если нужен выпрямитель:

  • Для сварочных выпрямителей нужен импульсный выпрямленный ток, тогда они дают возможность варить при устойчивой дуги и без разбрызгивания металла. Помимо этого, при правильном использовании они экономят расходование дорогих электродов. Выпрямленный ток способствует формированию ровного и тонкого сварочного шва.
  • Требования и пожелания по сетевому току и напряжению практически такие же, как и с трансформаторами. Они могут работать при обоих вариантах переменного тока, их включают хоть по однофазной мостовой схеме, хоть по трехфазной. Трехфазная схема при использовании выпрямителя предпочтительнее: при ней дуга устойчивее и мощность выше. Поэтому следует ориентироваться на подключение к трехфазной сети в 380В.
  • Проверяем и оцениваем принцип регулировки режимов сварки, диаметр требуемых электродов, верхний и нижний уровни сварочных токов.

Кабель для сварочного аппарата – как правильно выбрать

Как маркируется продукция известно. Главное правильно выбрать изделие, чтобы оно соответствовало параметрам сварочного аппарата и иным характеристикам.

Какой должна быть жила

Разновидности кабеля:

Одножильный.

Применяется для присоединения инвертора к держаку и массе. Маркировка 1х16 расшифровывается: «1» — это 1 сердечник, не разделенный на несколько проводов под одной оболочкой. При работе уменьшается нагревание и ускоряется передача напряжения.

Многожильный.

Маркировка 11х30 расшифровывается: 11 – количество жил. Применяются для промышленного оборудования, работающего под напряжением более 500 В. Жила изготавливается из алюминия или меди. В комплекте с аппаратами поставляются алюминиевые кабеля, они дешевле. Их, как правило, приобретают начинающие рабочие.

Для профессионалов предлагается приобрести медные изделия, так как показатель удельного сопротивления меньше в 7 раз, по сравнению с алюминием. При этом снижаются потери тока.

Если производитель медного кабеля — Китай, то такая продукция лучше подойдет для применения в бытовых целях, а не для производственных нужд, так как они рассчитаны на невысокое сопротивление.

Сечение кабеля для сварочного аппарата

Если изделие по сечению выбрать неправильно, то риск износа оборудования увеличивается. Возможно возникновение возгорания или неэффективной работы вследствие короткого замыкания. Если сечение провода не достаточное, то потребуется повышенный уровень тока для режима сварки. Держатель будет труднее перемещать при создании шва по вертикали или на потолке.

В таблице указана зависимость тока от сечения.

Требования к гибкости кабеля

Сварочные провода для инвертора применяются в работе с гибкостью выше 4 класса. При выборе тяжелых проводов сварщику будет сложнее их перегибать или наматывать.

При выборе шнура КГ, который относят к 5-му классу по гибкости с диаметром 0,41 мм. Если продукция с маркированием КОГ, то она относится по гибкости к 6 классу.  Гибкость 0,21 мм — повышенная.

Длина кабеля для сварки

Если необходимо перемещение вдоль габаритных конструкций, то к аппарату нужно подсоединить длинный кабель, чтобы не переносить инвертор. Если работа выполняется на одном месте, то достаточно приобрести 2 м на массу, и на держатель 3 м. На производства рекомендуется покупать по 5 метров провода на массу и на держак.

Удлинение изделия без причин приводит к снижению силы тока вследствие повышения сопротивления.

Длина сварочного кабеля не должна превышать расчетных показателей. Показатель максимального тока нужно разделить на 100.

Например:

160 /100= 1,6

Получился делитель, на который нужно разделить значение сечения провода. То есть, если сечение 1х25 мм2, то

25/1,6=15 м.

Длина получилась максимальной, ее нужно поделить на подсоединения к массе и держаку: 5 и 10 метров.

При подсоединении более длинного изделия сила тока, выдаваемого аппаратом, понизится. Для наращивания дополнительного провода используется медная опрессовка, а также наращивать кабель можно сваркой или спайкой, но запрещено на скрутки. Соединение на скрутки создает увеличение сопротивления, поэтому их делать не допускается.

Модификации кабеля КГ

  • КОГ – кабель предназначен для работы в труднодоступных местах. Имеет очень гибкую структуру, что позволяет быстро изменять положение сварочного оборудования. Стоимость метра кабеля начинается с 83 рублей;
  • КГ–ХЛ – это электроспецкабель применяется в условиях низких температур. Наружная оболочка таких кабелей выполняется из специального морозоустойчивого каучука, что позволяет использовать кабель при низких температурах, даже в условиях Крайнего Севера. Купить метр такого провода, можно начиная с 73 до 425 рублей за метр, в зависимости от величины сечения;
  • КГ–Т – кабель отличается высокой степенью невосприимчивости к воздействию плесени и грибка, которые разрушительно влияют на изоляционный материал кабеля. Кроме этого провод может эксплуатироваться при высоких температурах по типу тропического климата. Цена кабеля от 12 рублей за погонный метр;
  • КГН – предполагает применение кабеля в диапазоне температур от -30 до +50 градусов. Изоляция в таких кабелях зачастую сделана из негорючих материалов. Стоимость кабеля – от 100рублей;
  • КГВВ – при устройстве кабеля применяется не резиновая, а полимерная изоляционная оболочка, такая как, поливинилхлорид. Благодаря этому кабель имеет больший срок эксплуатации – в среднем до 25 лет и неограничен климатическими условиями. Цена за метр кабеля – от 48 рублей.

В зависимости от климатических условий, в которых проводятся сварочные работы, применяются кабеля с соответствующими токопроводящими жилами. Так в районах с тропическим климатом используют медные жилы, дополнительно покрытые оловянно-свинцовым припоем (40% олова). При суровом климате используется сварочный кабель с резиновой оболочкой.

Немаловажным показателем сварочного кабеля КГ является его длина, которая напрямую зависит от величины сечения:

  • при сечении 1-35 мм2 кабель изготавливается длиной в 150 м;
  • при сечении от 35 до 120 мм2 длина кабеля составит 125 м;
  • сечение в 150 мм2 – длина равна 100 м;

Следует помнить, что правильный выбор кабеля для сварки обеспечивает бесперебойную работу сварочного аппарата. Здесь важными станут такие критерии, как площадь сечения, токовая нагрузка, а также длина.

Сборка устройства

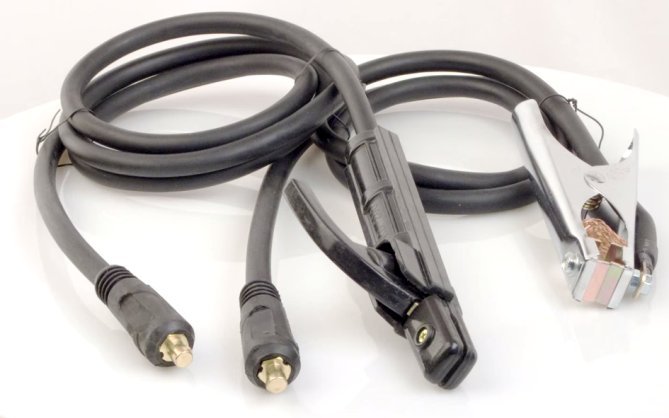

В комплекте поставки для ручного режима дуговой сварки два провода:

  • для держателя;
  • для массы.

Это стандартный набор, которым комплектуется недорогой аппарат. При покупке отдельного комплекта качеству бюджетных моделей тоже не стоит доверять. Если приобрести набор по самой высокой цене, то стоимость будет мало отличаться от стоимости инвертора. Поэтому лучше выполнить сборку устройства самостоятельно.

Электродержатель

Это самое важное устройство, на котором не стоит экономить. От него зависит качество выполняемых работ

Всего три вида изделия:

  1. Пружинные. Для работы они удобны.
  2. Вилочные. Это наиболее надежные, но не удобны в работе и в большинстве случаев не заизолированы. Изготавливаются рабочими.
  3. Винтовые. Электрод фиксируется надежно под нужным углом. Качество отличное, цена приемлемая. Особенно подходят для новичков.

Сечение сварочного кабеля зависит от размера держака.

Силовые кабеля или провода

Эти элементы относят ко вторым по значимости в конструкции. От качества силового кабеля зависит максимальный показатель тока и поджиг дуги. При работе с недорогим аппаратом это особенно актуально, если устройство выдает силу тока до 130 А, то сварочные швы можно уверенно выполнять 3 мм электродами.

Зажим массы

Существует несколько типов зажимов:

«Крокодил». Или прищепка.

Крепиться напрямую к детали. Соединение надежное, удобное, закрепляется быстро, выдает минимальное сопротивление, хорошо раскрывается. Фиксируются детали разных конфигураций. К недостаткам можно отнести низкий уровень прочности из-за пружины в устройстве, используется только когда изделие необходимо закрепить. Модели клемм в продаже на 300, 200 или 500 А. Выбор зависит от модели аппарата.

Магнитная.

Зажим можно закрепить на любом основании, конструкция рассчитана на длительную эксплуатацию, выдерживает скачки напряжения и не перегорает, используется в труднодоступных местах, закрепляется надежно. К недоставкам относят ненадежное крепление на небольших участках, периодическая очистка от грязи и пыли, перегревание не допускается, так как возможно размагничивание.

Струбцина.

Это зажимы с высокой степенью надежности крепежа, фиксируются винтом с шестигранной головкой, плавный переход тока обеспечивается за счет хорошего контакта. К недостаткам относят сложное строение и большие размеры клемм.

Клемма (Вилка) кабельная

Чтобы быстро и надежно подцепить кабель к источнику питания, нужна разъемная клемма (вилка). Это изделие может применяться для соединения отрезков проводов.

Клемма аппарата (вилка) изготовлена из меди или латуни высокого качества круглого профиля.

Технологическое отверстие с обратной стороны клеммы служит для закрепления кабеля. Конусная муфта выполнена из резины, поэтому хорошо защищает от механических повреждений. В комплекте с вилкой поставляется медная гильза. Установка провода производится в муфту, а затем в гильзу и в корпус из латуни. Фиксация производится на винт, плотно затянутый.

При выборе изделия нужно обратить внимание:

  1. Сечение провода. Наиболее востребованными считаются кабели и провода с площадью 10, 25, 30, 35, 50 и 100 мм2.
  2. Соединение фиксируется, поэтому при сильном натяжении проводов цепь не разрывается.
  3. Вилка должна соответствовать размеру аппарата (существуют 2 основных типоразмера на 10-25 мм и 35-50 мм)

Допустимо ли удлинять?

При необходимости удлинять кабель, следует учитывать, что возрастет сопротивление и упадет сила тока на выходе – дуге. Необходимо на бытовой аппарат устанавливать усилитель и увеличивать сечение проводника. Делается наращивание сварочного провода разъемами Dx25 или другими, подходящими по сечению. Используют часто готовые отрезки кабелей с закрепленным одним концом в разъем. В противном случае следует самостоятельно припаять очищенную медную жилу в разъем и залудить.

Допускается удлинение без разъемов. В этом случае специалисты зачищают и спаивают 2 медные жилы, покрывают соединение оловянным припоем и надежно изолируют тальком, лавсаном, затем резиной в 3 слоя или каучуком.

Марки сварочного кабеля

Сварка — достаточно динамичный технологический процесс, который обычно подразумевает необходимость постоянного перемещения специалиста или смены позиции рабочего инструмента. Поэтому профессиональные сварщики используют только гибкие разновидности проводников, например, , КГН или КОГ1.

Наиболее популярной маркой сварочных кабелей считается КГ. Отличаясь приемлемой ценой и оптимальными техническими характеристиками, КГ хорошо зарекомендовал себя как надежный «передатчик» электротока на держатель или силовой провод, питающий аппарат для сварки от сети.

Марка КГН создавалась для потребностей судостроения, поэтому отлично приспособлена для функционирования в агрессивной среде, помещениях с высокой влажностью воздуха, длительным конденсированием влаги, а также зонах повышенной пожарной опасности. Гибкий проводник КГН отличается от сварочного кабеля КГ наличием маслостойкой оболочки из резины РШН-1, которая выполнена на базе полихлоропрена и не поддерживает горение. Марка КГН часто используется в качестве обратного сварочного провода, который обычно располагается на поверхности пола производственного помещения или на земле.

Если для равномерного прогрева свариваемых поверхностей требуется обеспечить максимальную мобильность специалиста, то в качестве сварочного кабеля может применяться сверхгибкая марка КОГ1. Эта особенность проводника достигается благодаря облегченной конструкции. Он состоит из 1 мультипроволочной жилы, которая заключена в шланг-изолятор из РТИШМ-резины. Сварочный провод работает с переменным напряжением 200 В (50 Гц), постоянным — 700 В и присоединяется к оборудованию через пайку, сварку или опрессовку.
