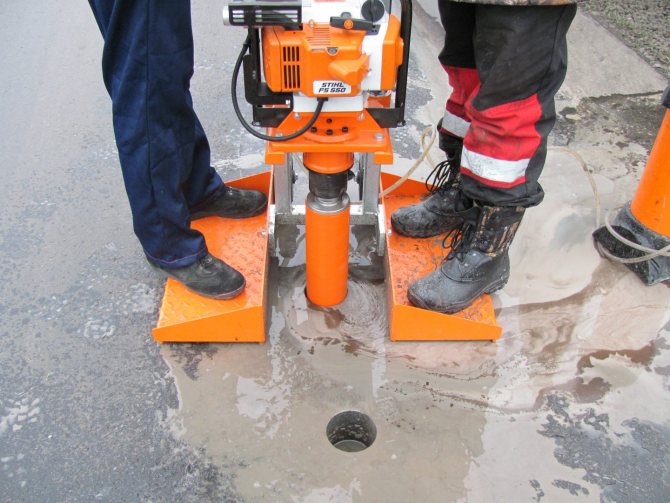

Керноотборник. Контролируем качество дорожной одежды

Испытание асфальтобетона из смесителя

Готовые асфальтобетонные смеси также проходят проверки. Качественные лабораторные испытания асфальта, взятого из смесителя на производственной линии, проводятся по соответствующему стандарту. Произведенный материал оценивается по ГОСТ 128-98. Определение зернового состава асфальтобетонной смеси осуществляется методом выжигания

Испытания кернов и вырубок также важно для полноценного строительства дорожного полотна. На качество устройства покрытий дорог влияет и определение показателей сдвигоустойчивости. Эти виды проверок проводят по ГОСТ 12801-98

Эти виды проверок проводят по ГОСТ 12801-98.

Испытание ЩМА в лабораторных условиях

Проверок качества грунта, асфальтобетонных смесей, их составляющих, других веществ и материалов множество. Испытание ЩМА является одним из основных и проводится в соответствии с ГОСТ 31015-2002. Стоимость каждого вида работ указана с учетом НДС. АБЗ Линт гарантирует качество выполняемых лабораторных исследований. Для забора проб грунта выезжает специальная мобильная бригада с необходимым оборудованием на базе автомобиля типа «минивен». В помещениях стационарной лаборатории размещены современные приборы для анализов и испытаний разных материалов. Наши лаборанты являются специалистам, обладающими необходимой квалификацией и опытом работы. Клиенты завода могут заказать комплексные исследования или отдельные виды испытаний. Стоимость работ конкурентная наряду с высоким качеством исполнения это гарантирует хороший результат лабораторных анализов на приемлемых условиях. В лаборатории нашего завода достаточно материальных средств для решения сложных задач с целью исследования асфальтов на соответствие стандартам! Керн (в дорожном строительстве) — образец асфальтобетона, цементобетона или другого материала, имеющий цилиндрическую форму и извлекаемый из одного или нескольких слоев дорожной конструкции путем бурения. Отбор кернов осуществляется с целью контроля качества работ по асфальтированию, а также определения физико-механических характеристик асфальтобетона (толщины асфальтированного слоя, степени уплотнения и т.д.). Альтернативным способом отбора проб в асфальтированном покрытии является получение вырубок. Вырубки, в отличие от кернов, имеют не цилиндрическую, а параллелепипедную или кубическую форму.

Проверка сметы

В ходе проведения аудита специалистами проверяется смета, показатели бухгалтерской отчетности, исполнительные и первичные документы по приобретению и расходованию стройматериалов. Также проверке подвергаются документы, в которых указано предназначение и стоимость строительно-монтажных дорожных работ.

Каждое отклонение от действующих нормативов и стандартов указывается в выводах проведенного исследования. Заключение специалистов составляется с учетом результатов комплексного анализа. Стоимость и период проведения аудита автодорог зависят от длины исследуемого объекта, от сложности лабораторных испытаний и объема инженерных расчетов.

Порядок проведения экспертизы асфальтового покрытия

  • Определяются цели и задачи экспертизы. Специалисты лаборатории изучают проектно-строительную документацию объекта, сметы.
  • Выполняется визуальное обследование дороги. Дефекты фиксируют на фотокамеру. При необходимости измеряют неровности основания или покрытия.
  • Осуществляется вырубка кернов, которые используют в качестве образцов для исследования в лаборатории.
  • В ходе проверки устанавливают толщину слоёв дорожного покрытия, определяют прочность, водонасыщение асфальта и другие показатели.
  • Во время испытаний ведётся протокол, а после завершения исследований составляется заключение, которое передаётся заказчику услуг.

Для оперативного проведения экспертизы используется мобильная лаборатория, установка для алмазного бурения асфальтобетона, вакуумное устройство для измерения показателя водонасыщения и другое оборудование.

Верхние слои асфальтобетона

Дорожная одежда включает в себя несколько слоев асфальтобетона различной плотности. В первую очередь укладывается более пористая асфальтовая смесь, а затем менее пористая и более прочная, рассчитанная на сопротивляемость износу, а также повышению шероховатости покрытия для обеспечения сцепления автомобильных колес с дорогой.

Также плотный верхний слой асфальта препятствует попаданию влаги во внутренние слои дорожного полотна, что повышает срок службы сооружения. Если вода попадет во внутренние слои покрытия, при ее замерзании будет происходить расширение, которое способно разрушить покрытие изнутри. Это особенно актуально для нашей страны, так как в течение года неоднократно происходят перепады температур от плюсовых к минусовым, и обратно.

Основные разновидности асфальтобетона по составу:

  • Песчаный;
  • Гравийный;
  • Щебеночно-мастичный.

Песчаный асфальт

обладает наиболее низкими из данного списка эксплуатационными характеристиками, поэтому подходит для устройства только тех типов покрытия, на которые не будет оказываться серьезного внешнего воздействия. Это могут быть пешеходные зоны или какие-то частные территории.

Гравийный асфальт

имеет более высокие физико-механические характеристики, и может использоваться для устройства покрытия автомобильных дорог высоких категорий. Однако в настоящее время данная разновидность асфальтобетона практически полностью вытеснена щебеночно-мастичными смесями.

Щебеночно-мастичный асфальт (ЩМА)

является лидером данного списка по своим эксплуатационным характеристикам. Может использоваться, в том числе, для дорог I категории с повышенной транспортной нагрузкой. Твердые горные породы в составе ЩМА формируют прочный каркас покрытия, а добавление специальных целлюлозных волокон предотвращает растекание битумного вяжущего.

Обратите внимание

. Цена укладки асфальта будет отличаться в зависимости от материала, так как более прочный асфальтобетон стоит дороже. Однако за счет высоких физико-механических характеристик и длительного срока службы использование высококачественного асфальта более чем оправданно.

Основные разновидности асфальтобетона по технологии укладки:

  • Горячий;
  • Холодный;
  • Литой.
МатериалОписание
Горячий асфальтГорячий асфальт обладает высокими эксплуатационными характеристиками, поэтому дорожная одежда с использованием данного асфальтобетона может использоваться для строительства дорог любых категорий. При укладке смесь необходимо разогреть до 110-130°C, а температура воздуха должна быть не менее +5°C.
Холодный асфальтХолодный асфальт имеет более низкие физико-механические характеристики, поэтому не подходит для устройства покрытия на загруженных автомобильных дорогах. Однако преимущество холодного асфальта в другом – набор прочности происходит за счет испарения углеводородных соединений. Благодаря этому данный материал не нужно разогревать перед укладкой, а работы могут проводиться даже в холодные сезоны. Чаще всего холодные смеси используются для ямочного ремонта, что особенно актуально, когда привести покрытие в норму нужно в кратчайшие сроки.
Литой асфальтЛитой асфальт можно отнести к горячим смесям, так как перед укладкой его разогревают до 190-250°C. Как и горячий, литой асфальтобетон обладает высокими эксплуатационными характеристиками, и может укладывать при температуре воздуха от +5°C. Основной особенностью литых смесей является отсутствие необходимости в уплотнении после укладки. Данный материал имеет жидкую консистенцию, а набор прочности в процессе остывания обеспечивает остаточную пористость в пределах 2%. Может использоваться для дорог любой категории.

Вас также могут заинтересовать:

23.05.2021

Какие бывают марки асфальта и что они означают

Многие материалы строительной и других сфер могут маркироваться определенными значениями, которые…

Читать далее

28.02.2021

Что такое холодный асфальт. Свойства и особенности

Тот асфальтобетон, из которого построены наши автомобильные дороги, имеет требования в технологии…

Читать далее

24.03.2020

Минимальная толщина укладки асфальта

Учитывая то, что подавляющее большинство автомобильных дорог на территории нашей страны (если конкретнее, то около 80%) находятся не в самых оптимальных климатических условиях, соблюдение технологии укладки асфальта является одним из важнейших критериев, которые влияют на прочность и срок службы покрытия.

Читать далее

18.04.2021

Какая температура асфальта при укладке?

Температура асфальта при укладке, в первую очередь, зависит от используемой разновидности…

Читать далее

21.03.2021

Какие слои скрываются под асфальтом: устройство дорог и тротуаров

Асфальтобетон, используемый для устройства дорожного покрытия, сам по себе обладает высокими…

Читать далее

15.02.2021

Асфальтовая крошка: недорогая и качественная альтернатива

Асфальтовая крошка или асфальтогранулят является одним из самых востребованных материалов, полученных в результате переработки…

Читать далее

20.02.2021

Можно ли асфальт укладывать на старый асфальт?

Асфальтовое покрытие, как и практически любой другой материал, имеет ограниченный срок службы. Исходя из этого, периодически асфальт требует ремонта или замены…

Читать далее

28.02.2021

Коэффициент уплотнения асфальта: что за показатель и зачем он нужен

Любое асфальтовое покрытие должно обладать высоким качеством, определенными физико-механическими…

Читать далее

24.03.2020

Можно ли укладывать асфальт в дождь?

Казалось бы, довольно простой вопрос, на который можно дать такой же простой односложный ответ «да» или «нет». Вот, например, попробуйте спросить любого человека, который сейчас находится рядом с вами – большинство с уверенностью ответят отрицательно.

Читать далее

Проверка качества асфальтобетона из покрытия

Осуществить проверку качества асфальтового покрытия можно, как локально, так и комплексно. Это зависит от технического задания (ТЗ), согласованного с заказчиком.

Объемы дорожно-строительной экспертизы не следует занижать относительно нормативов ГОСТ. К тому же мы всегда поможем Заказчику сформировать ТЗ по минимуму для решения программы максимум. В некоторых же случаях непосредственно на объекте принимается обоснованное решение по увеличению объема экспертизы. Конечно же, это делается исключительно в интересах Заказчика и исключительно для увеличения доказательной базы при некачественных работах.

Контроль качества асфальтобетонных покрытий – Дорожные одежды

Навигация:Главная → Все категории → Дорожные одежды

Контроль качества асфальтобетонных покрытий

Контроль качества асфальтобетонных покрытий Контроль качества производства асфальтобетона включает контроль приготовления асфальтобетонной смеси и строительства покрытия.

Для контроля качества готовой асфальтобетонной смеси определяют следующие показатели: температуру готовой смеси; зерновой состав и содержание битума; пористость минерального остова и остаточную пористость; водонасыщение; набухание; предел прочности при сжатии при температуре 50 °С; 20 и 0 °С; коэффициент водостойкости.

Для контрольных испытаний по ГОСТ 9128—84 отбирают три пробы от каждой партии (партией считают количество смеси одного состава, выпускаемой на одной установке в течение смены, но не более 400 т) непосредственно из кузовов автомобилей.

На асфальтобетонных заводах качество смеси дополнительно оценивают по внешним признакам: цвету, однородности, равномерности распределения битума.

Однородность асфальтобетонной смеси необходимо характеризовать коэффициентом вариации. Коэффициент вариации для основных показателей физико-механических свойств асфальтобетона для верхнего слоя покрытия не должен превышать следующих значений.

В процессе приготовления асфальтобетонной смеси 2—3 раза в смену контролируют соблюдение установленного времени перемешивания минерального материала с битумом. Время перемешивания асфальтобетонной смеси на шлаковых материалах превышает обычное перемешивание на 15—20%. Качество готовой асфальтобетонной смеси проверяют в лаборатории, испытывая образцы, изготовленные из смеси путем формования стандартным способом на гидравлическом прессе.

Наиболее важная часть контроля—проверка степени уплотнения покрытия. Для этой цели берут пробы из покрытия вырубкой или высверливанием и определяют среднюю плотность и водона-сыщение образцов. Из части взятой пробы изготовляют образцы так же, как и при испытании асфальтобетонных смесей. По отклонению средней плотности и водонасыщению образцов с ненарушенной структурой от средней плотности образцов, стандартно уплотненных, судят о качестве уплотнения дорожных покрытий.

При производстве асфальтобетонных работ на дороге возможны следующие дефекты покрытия, вызванные нарушением технологической дисциплины.

Инструментальная проверка качества покрытия заключается в определении коэффициента сцепления шины автомобиля с увлажненной поверхностью покрытия, который определяют лабораторной установкой ПКРС-2 на увлажненном покрытии, по длине тормозного пути или по значению замедления автомобиля «Волга» модели М-21 или М-24, а также прибором маятникового типа МП-3.

7.1. Отбор кернов (вырубок) из конструктивного слоя дорожной одежды.

Для контроля качества асфальтобетона в слоях покрытия и прочности сцепления между слоями, согласно требованиям п. 10.40 СНиП 3.06.03 керны или вырубки отбирают в трех местах — на 7000 м покрытия.

Отбор проб асфальтобетона из конструктивных слоев дорожных одежд из горячих ас­фальтобетонов осуществляют через 1-3 сутки после их уплотнения, из холодных — через 15 — 30 суток. Пробы отбирают в виде высверленных цилиндрических кернов или выруб­ки прямоугольной формы на расстоянии не менее 0,5 м от края покрыли или оси дороги. Размер участка конструктивного слоя дорожной одежды, с которого отбирают керны или вырубки — не более 0,5×0,5 м. Керны высверливают на всю толщину конструктивного слоя дорожной одежды вместе с нижележащим конструктивным слоем в целях определе­ния прочности сцепления слоев. Разделяют слои в лаборатории.

Масса вырубки или кернов, отобранных с одного места, должна быть не менее указанной в таблице 8

Таблица 8 -Масса вырубки или кернов

Вид асфальтобетона в зависимости от максимального размера зерен минеральной части Минимальная масса вырубки или кернов, отобранных с одного места (одной точки отбора), кг
Песчаный 1
Мелкозернистый 2
Крупнозернистый 6

Диаметр кернов, отбираемых из конструктивного слоя дорожной одежды, должен быть: не менее указанного в таблице 9.

Таблица 9 -Диаметр кернов, отбираемых из конструктивного слоя дорожной одежды

Вид асфальтобетона в зависимости от максимального размера зерен минеральной части Минимальный диаметр керна, мм
песчаный 50
мелкозернистый 70
крупнозернистый 100

Из вырубки, отобранной из конструктивного слоя дорожной одежды, выпиливают или вырубают три образца с ненарушенной структу630рой для определения средней плотности, водонасыщения и коэффициента уплотнения асфальтобетона. Наличие трещин в образцах не допускается.

Форма образцов из вырубки должна быть близка к кубу или параллелепипеду со сторона­ми от 5 до 10 см.

Образцы-керны при необходимости допускается распиливать или разрубать на части. Перед разделением слоев кернов или вырубок оценивают сцепление между слоями и фак­тические толщины слоев.

Перед испытанием образцы высушивают при температуре не более 50°С до постоянной массы. Каждое последующее взвешивание проводят после высушивания в течение не менее 1 ч и охлаждения при комнатной температуре не менее 30 минут. Высушивание и охла­ждение проводят до тех пор, пока разница между результатами двух последовательных взвешиваний образца будет не более 0,1% массы образца после последнего взвешивания. Испытанные керны и образцы из вырубок, а также оставшиеся части вырубоки оставшие­ся керны используют для изготовления переформованных образцов.

7.2. Определение коэффициента уплотнения асфальтобетона

Коэффициент уплотнения асфальтобетона в покрытии Кувычисляют как отношение средней плотности образцов из покрытия (кернов или вырубки) к средней плотности образцов, переформованных из тех же кернов или вырубок по формуле:

где- средняя плотность образцов из шкрытня, г/см3;

— средняя плотность переформованных образцов, г/см3.

За коэффициент уплотнения принимают среднее арифметическое результатов опреде­ления коэффициента для тех образцов, расхождение между результатами параллельных определений которых не превышает 0,02.

Заключение

studfiles.net

Каким должен быть качественный асфальт?

Первый этап создания асфальтобетона – приготовление смеси. От верных пропорций, особенной рецептуры, технологий приготовления и укладки зависит качество материла. Производством смесей занимаются сертифицированные предприятия, на которых каждый этап приготовления отслеживается и фиксируется. Следующий этап – укладка асфальта. Если компания, которая ведет дорожные работы, неправильно транспортировала материал (в несоответствующей температуре), качество ухудшается.

Качественный асфальт:

  • минимально пружинит;
  • разметка не стирается и легко наносится;
  • прочный и надежный;
  • обладает водоотталкивающими свойствами;
  • ровность асфальтобетонного покрытия;
  • имеет акт качества и гарантии от производителя.

Подготовительные работы

Испытания асфальтобетона по ГОСТ проводятся в несколько этапов, первый из которых предполагает отбор образцов и их подготовку. С этого мы и начнем.

Отбор проб и приготовление смеси

При рассмотрении данного вопроса, мы будем руководствоваться требованиями ГОСТ 12801-84. В процессе подбора состава, смесь готовится в специальной лабораторной мешалке, которая оборудована устройством обогрева.

Песок, щебень и минеральный порошок предварительно высушивают, а после помещения в емкость — нагревают до определенной температуры. В последнюю очередь добавляется вяжущее, также в нагретом виде.

Температура, до которой следует нагревать материал, зависит от вида смеси (горячие, теплые, холодные). Она должна соответствовать значению, указанному в таблице 1.

Лабораторные испытания асфальтобетонного покрытия: требования к температуре нагрева сырья для смеси разного вида:

Вид асфальтобетонной смесиТемпература минерального сырьяТемпература вяжущегоТемпература смеси в процессе изготовления образца
Холодная100-12080-9018-22
Горячая100-11080-9090-100
Теплая120-130100-120120

Перемешивание сырья производится в течение 3-6 минут, точное время, как правило, устанавливают опытным путем. Смесь считают готовой в случае, если минеральный наполнитель полностью покрыт вяжущим и в растворе отсутствуют сгустки. На последнем этапе производится формовка.

Уплотнение будущих образцов, которые будут испытываться на прочность, набухание и водонасыщение, производят несколькими методами, которые зависят от процентного содержания щебня в растворе.

Варианта может быть два:

  • Содержание щебня – менее 35%. В этом случае прессование производят под давлением в 40 МПа;
  • В случае, если щебня – более 35%, уплотнение производят путем вибрирования, а в последующем при помощи прессования под давлением в 20 Мпа.

Уплотнение образца, взятого из холодной смеси, который будет в последующем испытан на слеживаемость, производят под значительно меньшим давлением, составляющим всего 0,5 Мпа. Образцы, отобранные из смеси, должны быть изготовлены в течение первых 30 минут.

При контроле качества готового покрытия, образцы изымают путем вырубки или высверливания. При этом применяют пневмомолоток (вырубка) или буровую установку (высверливание).

Изготовление образцов

Как уже говорилось выше, испытания физико-механических свойств асфальтобетона проводят на образцах цилиндрической формы, которые получают посредством уплотнения раствора в специальных формах. Также могут использоваться образцы-вырубки или керны.

Уплотнение прессованием производится следующим образом:

  • Пресс может быть механическим или гидравлическим. Он должен обеспечивать давление до 40 Мпа;
  • Пресс оборудуется специальным приспособлением, которое позволяет одновременно готовить 3 образца-цилиндра;
  • Формы располагаются в коробке, которая оборудована механизмом подогрева;
  • Для извлечения образцов подобное оборудование для испытания асфальтобетона оснащено упорным устройством;
  • В случае, если мощности пресса недостаточно для одновременного изготовления трех образцов, в нем располагают только одну форму;
  • Электродвигатель включают, давление доводят до 40 Мпа. На последнем этапе готовые образцы извлекаются.

Пресс для испытаний

Уплотнение посредством комбинированного метода подразумевает следующее:

  • Уплотнение производится при помощи вибрирование с последующим уплотнением;
  • Изготовление образцов происходит в одиночных формах;
  • Форма заполняется смесью и отправляется на виброплощадку, на которой закрепляется;
  • Вибрирование длится в течение примерно 3-х минут, затем образец отправляют на доуплотнение под давлением в 20 Мпа. Время воздействия – такое же;
  • При помощи выжимного устройства образец извлекают.

Виброплощадка для уплотнения асфальтобетона

Образцы, изготавливаемые их холодной смеси, которые будут в последующем проверены на слеживаемость, готовят следующим образом:

  • Смесь подогревается до температуры, указанной в таблице 1:
  • Раствор заливают в форму;
  • На верхний вкладыш устанавливается груз, способный обеспечить давление в 0,5 Мпа;
  • Время воздействия – те же 3 минуты;
  • В последующем образец выдерживают еще около четырех часов.

Размер образца и количество необходимой смеси также установлены ГОСТ и зависят от свойства, которое будет испытываться.

Верхние слои асфальтобетона

Дорожная одежда включает в себя несколько слоев асфальтобетона различной плотности. В первую очередь укладывается более пористая асфальтовая смесь, а затем менее пористая и более прочная, рассчитанная на сопротивляемость износу, а также повышению шероховатости покрытия для обеспечения сцепления автомобильных колес с дорогой.

Также плотный верхний слой асфальта препятствует попаданию влаги во внутренние слои дорожного полотна, что повышает срок службы сооружения. Если вода попадет во внутренние слои покрытия, при ее замерзании будет происходить расширение, которое способно разрушить покрытие изнутри. Это особенно актуально для нашей страны, так как в течение года неоднократно происходят перепады температур от плюсовых к минусовым, и обратно.
Основные разновидности асфальтобетона по составу:

  • Песчаный;
  • Гравийный;
  • Щебеночно-мастичный.

Песчаный асфальт обладает наиболее низкими из данного списка эксплуатационными характеристиками, поэтому подходит для устройства только тех типов покрытия, на которые не будет оказываться серьезного внешнего воздействия. Это могут быть пешеходные зоны или какие-то частные территории.
Гравийный асфальт имеет более высокие физико-механические характеристики, и может использоваться для устройства покрытия автомобильных дорог высоких категорий. Однако в настоящее время данная разновидность асфальтобетона практически полностью вытеснена щебеночно-мастичными смесями.
Щебеночно-мастичный асфальт (ЩМА) является лидером данного списка по своим эксплуатационным характеристикам. Может использоваться, в том числе, для дорог I категории с повышенной транспортной нагрузкой

Твердые горные породы в составе ЩМА формируют прочный каркас покрытия, а добавление специальных целлюлозных волокон предотвращает растекание битумного вяжущего.
Обратите внимание. Цена укладки асфальта будет отличаться в зависимости от материала, так как более прочный асфальтобетон стоит дороже

Однако за счет высоких физико-механических характеристик и длительного срока службы использование высококачественного асфальта более чем оправданно.
Основные разновидности асфальтобетона по технологии укладки:

  • Горячий;
  • Холодный;
  • Литой.
МатериалОписание
Горячий асфальтГорячий асфальт обладает высокими эксплуатационными характеристиками, поэтому дорожная одежда с использованием данного асфальтобетона может использоваться для строительства дорог любых категорий. При укладке смесь необходимо разогреть до 110-130°C, а температура воздуха должна быть не менее +5°C.
Холодный асфальт Холодный асфальт имеет более низкие физико-механические характеристики, поэтому не подходит для устройства покрытия на загруженных автомобильных дорогах. Однако преимущество холодного асфальта в другом – набор прочности происходит за счет испарения углеводородных соединений.

Благодаря этому данный материал не нужно разогревать перед укладкой, а работы могут проводиться даже в холодные сезоны. Чаще всего холодные смеси используются для ямочного ремонта, что особенно актуально, когда привести покрытие в норму нужно в кратчайшие сроки.

Литой асфальт Литой асфальт можно отнести к горячим смесям, так как перед укладкой его разогревают до 190-250°C. Как и горячий, литой асфальтобетон обладает высокими эксплуатационными характеристиками, и может укладывать при температуре воздуха от +5°C. Основной особенностью литых смесей является отсутствие необходимости в уплотнении после укладки.

Данный материал имеет жидкую консистенцию, а набор прочности в процессе остывания обеспечивает остаточную пористость в пределах 2%. Может использоваться для дорог любой категории.

Что представляет собой асфальтобетонная смесь, ее виды и технические характеристики, подвергающиеся проверке

Асфальтобетонная смесь – смесь щебня или гравия с минеральным порошком (или без него) и песком.

Состав асфальтобетона

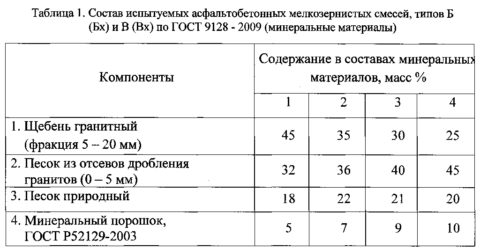

В соответствии с ГОСТ 9128-2013, асфальтобетонная смесь может быть изготовлена на:

  • На щебне;
  • На гравии;
  • На песке.

В соответствии с температурой укладки, смесь может быть: холодной и горячей. В зависимости от размера минерального зерна, смесь бывает крупно- и мелкозернистой, а также – песчаной.

Величина остаточной пористости определяет следующие виды смеси: плотные, высокопористые, высокоплотные и пористые.

Гравийная и щебеночная горячая смесь в соответствии с содержанием щебня бывает:

  1. С содержанием в составе щебня в количестве 50-60%;
  2. С содержанием в составе гравия или щебня в количестве 40-50%;
  3. С содержанием вышеуказанного в количестве 30-40%.

Высокоплотные смеси характеризуются содержанием щебня в количестве не менее 50-70%. Высокопористая смесь подразделяется, в свою очередь, на высокопористую песчаную и щебеночную.

Гравийные и щебеночные смеси (холодные) подразделяют на типы Бх и Вх в соответствии с содержанием щебня в их составе.

Холодные и горячие смеси, изготовленные на основе песка, подразделяются на типы в зависимости от вида песка:

  1. Гх и Г. Такой тип асфальтобетонной смеси изготавливается на основе природного песка из отсева дробления;
  2. Дх и Д изготавливается на основе природного песка или смеси их с отсевом дробления.

Отбор кернов асфальтобетона

для проведения лабораторных испытаний регламентируется и осуществляется на основании следующих нормативов —

СНиП 306.03.85 и ГОСТ 12801–9.8.

В процессе строительства/ремонта дорожного полотна появляется постоянная необходимость проведения контроля состояния покрытия — качества асфальтобетона по показателям проб, полученных в 3-ёх точках на площади укладки равной 7000 м2.

Керны/вырубки следует отбирать в слоях из горячих/теплых смесей через 1-3 суток после окончания проведения работ по уплотнению покрытия, а из холодного — через 15-30 суток.

Подготовительные работы

перед отбором проб участок асфальтобетонного покрытия, на котором предполагается выполнять работы, должен быть очищен от пыли. Отобранный образец керна/вырубки должен иметь цельный вид и форму, сетка трещин должна отсутствовать.

Если покрытие имеет более одного слоя, то отбор пробы осуществляется на всю толщину, вплоть до верхних слоев основания.

Для отбора кернов выбирают участок на расстоянии не менее полуметра от кромки покрытия или оси дорожного полотна размером не более 0,5*0,5м.

Основные работы

Отбор производят в виде квадратной вырубки с помощью швонарезчика, или цилиндрических кернов керноотборником.

Размеры вырубки и количество кернов с одной точки устанавливают по max. размеру зерен щебня и необходимому для испытаний количеству образцов.

Масса вырубки/кернов должна быть не менее 1 кг-для песчаных смесей, 2 кг-мелкозернистых, 6 кг — для крупнозернистых.

Диаметр кернов должен быть не менее 50 мм — для проб из песчаного асфальтобетона; 70 мм — для мелкозернистого;

100 мм — для крупнозернистого.

Полученные образцы маркируют, присваивая номера, заполняют акт отбора кернов в котором указывают объект строительства/ремонта, наименование подрядчика, выполнявшего работы, указывают номер пикета, на котором проводился отбор.

По окончании отбора, образовавшиеся лунки в асфальтобетонном покрытии заполняются на всю глубину холодным асфальтом (специально приготовленным составом смеси из битума, каменного мтериала и растворителя). Заполнение происходит с некоторым запасом, с тем расчетом, чтобы поверх лунки образовался небольшой выступ высотой до 10 мм (запас). После этого достаточно уплотнить ногой, выступающий над лункой валик, а остальное доуплотнение произойдет с течением времени естественным образом под колесами автомобилей.

Многослойные керны разделяют в лаборатории и регистрируют в специальном журнале испытаний, в акте отбора фиксируется время их сдачи. Полный цикл испытаний проб проводится в течение трёх календарных дней.

выбоины, керны, лабораторные испытния, отбор кернов, ремонт, трещины, уплотнение, ямы

  1. Главная
  2. Блог
  3. Заметки
  4. Отбор кернов асфальтобетона

Криетрии качественного асфальта

Качественное асфальтовое покрытие, которое не требует постоянного ремонта – это проблема, с которой знаком каждый россиянин. Однако с каждым годом ситуация с дорогами улучшается, что происходит в результате выполнения работ ответственными подрядчиками с использованием качественных материалов для асфальтирования.

Что такое асфальт?

Асфальт – это смесь битума, щебня и минерального наполнителя. От пропорциональной смеси этих составляющих зависит качество укладки асфальта.

В современных условиях асфальтирование проходит двумя методами:

  • горячий способ – традиционный метод укладки асфальта, когда горячая асфальтобетонная смесь уплотняется механическими средствами, образуя ровное покрытие;
  • холодный способ – относительно новый метод, набирающий популярность, отличается немного большей стоимостью, но дает возможность получить более прочное покрытие.

покупает только качественные смеси у проверенных поставщиков, которые зарекомендовали себя с самой лучшей стороны.

Качество асфальтирования зависит не только от состава самой смеси, но и от того, насколько правильно соблюдается температурные режимы при перевозке и укладке. Компании, ведущие дорожные работы, должны иметь в своем автопарке специальную технику, которая позволяет доставлять на место проведения работ асфальтобетонную смесь необходимой температуры.

Хороший асфальт имеет ровное покрытие, немного пружинит под ногами и хорошо держит нанесенную на него разметку.

не только обладает современным автопарком, позволяющим доставлять горячую асфальтобетонную смесь на место проведения работ, но и всей необходимой техникой, благодаря которой соблюдаются все технологические приемы асфальтирования, а сами работы проходят в кратчайшие сроки при высоком качестве исполнения.

Как мы отбираем керны

Экспертиза бетона позволяет определить соответствие его реальных характеристик проектным. Для этого используются заранее подготовленные заливки образцов, которые передаются в лабораторию для последующего анализа.

Если на первоначальном этапе строительства заливка не была выполнена, технологические свойства бетона определяются через отбор кернов.

Этапы отбора керна:

  • Подготовка оборудования, выбор коронки нужного диаметра.
  • Определение места выработки материала. Если проба берется в панельном блоке или монолите, область проверяется цифровым детектором на наличие арматуры и других металлических предметов.
  • Бурение керна с подачей холодной воды для охлаждения коронки.
  • Извлечение керна, его упаковка.

После завершения работы составляется акт с указанием даты процедуры, описанием материала, схемы отбора образцов. В дальнейшем вырубленный образец распиливается на несколько цилиндров, которые торцуются на специальном станке для придания им правильных геометрических размеров. В некоторых случаях торцы выравниваются эпоксидной композицией или цементным тестом. Готовые образцы выдерживаются в лабораторных условиях в течение 6 дней.

Плотность асфальтобетонной смеси

Общая плотность асфальтобетонного состава устанавливается двумя способами:

Расчетным методом.

На основании средних показателей от общей массы минеральной части состава и других содержащихся веществ в асфальтобетоне рассчитывают общую плотность по формуле:

Средний показатель двух образцов, с расхождением не более 0,01 г. на куб. сантиметр вносят в результат теста.

Пикнометрическим методом.

В первом случае обработанные пробы погружают в сосуд с водой и смачивателем, заполненным на 1/3. Полученную смесь размешивают и помещают в вакуумный прибор. Выдерживают при температуре 20 градусов Цельсия, доливают дистиллированную воду и вынимают через 30 минут. Плотность находят по формуле:

Заключение

Качество – решающий фактор отбора асфальтобетона. Компании, которые занимаются дорожным строительством, должны давать 100% гарантии качества своей работы. Отбор бетона происходит на первичной стадии подготовки к работам.

Перечень проб, который устанавливает лаборатория, в обязательном порядке должен быть предоставлен производителем. В первую очередь, именно производитель должен позаботиться о качестве своей продукции и асфальтобетоне, соответствующему ГОСТам.

Не используйте продукцию, образцы которой не были исследованы. Перед тем, как приобрести материал, попросите предоставить гарантии на него. К каждому асфальтобетону должен быть предоставлен документ, подтверждающий качество (с наличием проб и образцов).

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
