Аккумуляторный шуруповерт – какие источники питания используются?
Стоимость батарей составляет около 70 % от цены нового инструмента, поэтому логично попытаться сделать ремонт аккумулятора шуруповерта. Прежде, чем приступить к операции, следует ознакомиться с особенностями источников напряжения, узнать, какой тип батарей применяется на вашем инструменте. Их строение абсолютно одинаковое и никак не зависит от страны производства и марки. Внутри пластиковой коробки находятся последовательно соединенные элементы стандартного размера. На каждом элементе присутствует указание типа и емкости в ампер-часах (A/h).
Элемент питания шуруповерта
Аккумуляторы комплектуются элементами следующих видов:
- литий-ионные (Li-Ion) – с напряжением элемента 3,6 В;
- никель-кадмиевые (Ni-Cd) – 1,25 В на каждом элементе;
- никель-металлгидридные (Ni-Mh) – 1,2 В.
Оценка литий-ионных источников питания по параметрам качества и срока службы ставит их вне конкуренции. Они практически не поддаются саморазряду, высокой емкости, их возможно многократно, в несколько раз больше, чем батареи других типов, заряжать. Вольтаж элемента – в три раза больший, чем у других видов, что позволяет комплектовать аккумуляторы меньшим количеством банок, уменьшая вес и габариты. У них отсутствует эффект памяти, что позволяет считать их идеальным устройством подобного рода.
Но идеала в природе не существует, и литий-ионные источники питания тоже имеют некоторые недостатки. Их невозможно использовать при минусовых температурах, о чем честно заявляют производители. Но практическое использование выявило еще один недостаток: когда заканчивается эксплуатационный ресурс такого аккумулятора (три года), литий разлагается, никакие способы сделать обратную реакцию не приносят результата. Цена таких батарей – в три раза выше, чем у других источников питания для шуруповерта.
Никель-кадмиевые аккумуляторы наиболее распространены по причине низкой стоимости. Они не боятся отрицательных температур, как литий-ионные источники напряжения. Если шуруповерт используется редко, такие элементы идеальны, ведь они могут долго храниться разряженными, сохраняя характеристики. Минусов у таких батарей достаточно много: они небольшой емкости, токсичны, поэтому их производство сосредоточено в слаборазвитых странах. Склонность к саморазряду, малая продолжительность жизни при интенсивной эксплуатации – также относятся к недостаткам этих батарей.
Никель-кадмиевые АКБ при окончании срока годности пересыхают. Знающие об этой особенности перезаливают их, но эту операцию выполнить непросто, поэтому немногие решаются на такое действие, предпочитая заменить отдельные банки аккумулятора. Если причиной выхода из строя является эффект памяти, который считается большим минусом никель-кадмиевых батарей, возможно восстановить их работоспособность перепрошивкой.
Никель-металлгидридные аккумуляторы экологически чистые, высококачественные, производятся ведущими мировыми фирмами. По сравнению с Ni-Cd обладают явными преимуществами:
- медленный саморазряд;
- эффект памяти небольшой;
- устойчивы к многочисленным циклам разряда-зарядки;
- сравнительно большой емкости.
Но при длительном хранении без работы теряется часть характеристик, не любят низких температур, к тому же, достаточно много стоят. И главный недостаток – не поддаются ремонту.
Особенности видов аккумуляторов + (Видео)
Акб – это самая важная деталь в шуруповерте. Если инструмент стал плохо работать, то одной из причин является выход из строя аккумуляторов. Новый аккумуляторный блок стоит чуть меньше самого шуруповерта. И надо сделать серьезный выбор – покупать новый блок или новый инструмент. Не дешевое удовольствие.
Но, если это создал человек, то человек может и отремонтировать. Главное чтобы работала голова, и руки имели правильный исток. Своими руками можно сделать ремонт аккумуляторов, которые после этого проработают еще не один год.
Аккумуляторные батареи состоят из нескольких элементов. Они очень похожи на обычные батарейки, но могут заряжаться. Число циклов заряда определяет основную цену элементов. По видам материала аккумуляторные элементы делятся на:
- никель-кадмиевые;
- литий — ионные;
- никель — металл – гидридные.
В списке они расположены по частоте применения. Никель – кадмиевые элементы (Ni-Cd) наиболее часто встречаются в шуруповертах разных марок. Это объясняется сравнительной дешевизной. Но они имеют низкое отдаваемое напряжение и число циклов заряда – разряда тоже низкое. Напряжение на одном таком аккумуляторе около 1.2 В. Если шуруповерту для работы требуется 12 В, то батарея должна состоять не менее чем из 12 таких элементов.
Они долго хранятся в незаряженном состоянии и не боятся температур. Но уровень саморазряда заставляет часто заряжать батарею, что и является поводом выхода из строя. Экология производства таких аккумуляторов приемлема не в каждой стране мира, но, может быть, поэтому они и дешевле.
Литий – ионные (Li – Ion) аккумуляторы имеют лучшие показатели. Напряжение на отдельном экземпляре достигает 3.6 В. Высокая емкость заряда. Для работы инструмента достаточно четырех штук. Это очень радует руки, потому что инструмент надо и переносить, и держать в руках на любой высоте. Число циклов заряда высокое, но вот цена тоже не низкая. Зато батарея не имеет «памяти» к уровню заряда. И саморазряд небольшой. Словом, все хорошо кроме цены.
Никель – металл – гидридные (Ni – MH) аккумуляторы имеют почти все недостатки предыдущих марок. При качестве никель – кадмиевых элементов их цена равна стоимости литий – ионных. Применение на практике очень низкое там, где есть низкие температуры. Низкие температуры выводят из строя сразу всю батарею.
Отремонтировать батарею аккумуляторов своими руками можно, но это не означает, что можно отремонтировать один элемент. Один элемент можно попытаться восстановить, а если восстановление не помогает, то его надо просто заменить. Заменить можно вообще все элементы батареи. Это самый лучший вариант – купить новые элементы и сделать замену. Но это не всегда быстро, а инструмент нужен сейчас.
Замена аккумулятора в шуруповерте: определяем и меняем отработанные емкости
Как правило, производители предусматривают такую возможность, и поэтому пытаются запечатывать свои элементы питания наглухо во избежание ситуаций, при которых народные умельцы попытаются своими силами отремонтировать аккумулятор шуруповерта. Тем самым они вынуждают владельцев отказаться от подобной идеи и заставить их посетить магазин, чтобы купить новый аккумулятор.
В принципе в этом нет ничего удивительного, ведь компании преследуют свои собственные цели. Однако и в этом случае можно найти решение. Но сразу нужно быть готовым к тому, что ремонт потребует некоторого времени. Однако если вы готовы потратить свои личные часы на такую работу, это значит, что, следуя всем рекомендациям, вы добьетесь своего и будете удовлетворены проведенными операциями.
- Вначале нам потребуется вскрыть аккумулятор и вытащить из него элементы питания. Следует заметить, что до проведения подобного демонтажа вам потребуется зарядить аккумулятор в течение двух-трех часов.
- После этого необходимо замерить напряжение на каждом элементе в отдельности, зафиксировать полученные результаты, а в завершение подключить к ним нагрузку. Это должно привести к тому, что аккумуляторы сядут.
Далее необходимо снова повторить зарядку, по итогам которой необходимо выбрать аккумуляторы, у которых осталось меньше всего энергии. Эти устройства обладают наименьшим потенциалом к восстановлению, а поэтому их нужно выбросить.
- Затем знакомимся с маркировкой элементов питания, и, ориентируясь на эти значения, нам необходимо будет купить аналогичные изделия. В принципе можно не тратить время на поиск наиболее подверженных износу аккумуляторов. Хотя это и потребует больших затрат, однако в итоге у вас будет практически новый аккумулятор.
- Далее нам необходимо поставить каждый элемент последовательно, после чего размещаем их в корпусе и запечатываем батарею, как и было ранее.
В процессе выполнения этой работы вам следует знать об определенных нюансах — без них вам будет сложно правильно собрать элементы в единую батарею. Во время заводской сборки пластины, при помощи которых выполняется соединение элементов, не подвергаются припайке. Для этих целей применяют точечную сварку. Виду отсутствия у вас подобной возможности придется потратить время на пайку, используя для этого обычный паяльник.
В процессе выполнения этой операции имейте в виду, что на состояние элементов может негативно сказаться сильный перегрев, чего не следует допускать. Также важным моментом является и то, чтобы каждый элемент обладал аналогичной емкостью, а также и выходным напряжением.
Следует также подробнее остановиться и на разгонке новой аккумуляторной батареи. Прибегать к этой процедуре необходимо тогда, когда вы уже смогли перепрошить старые элементы. Подобная процедура является рекомендованной для никель-кадмиевых аккумуляторов, которая должна проводиться раз в 6 месяцев. Главное, чего позволяет добиться это процедура — обеспечить максимальную зарядку аккумулятора и последующую полную разрядку. Эту работу необходимо провести в два приема, а еще лучше в три.
может привести к возникновению эффекта памяти
Замена никель-кадмиевых батарей: пошаговая инструкция
Шаг первый: для начала необходимо определиться с количеством литий-ионных банок и их характеристиками. К примеру, для стандартного шуруповерта с напряжением около 14 В, рекомендуется взять четыре сегмента, которые в совокупности дадут напряжение около 16 В. Следует учитывать, что через некоторое время после начла работы с инструментом напряжение просядет и получится стандартное значение. Если вы хотите увеличить мощность АКБ в 2 раза, то рекомендуется брать восемь таких банок.
Количество банок следует выбирать на свое усмотрение
Шаг второй: теперь предстоит выбрать плату контролера. Она должна соответствовать общему напряжению всех элементов. В среднем, плата рассчитана на ток до 14 А.
Плата, предназначенная для четырех источников питания
Шаг третий: теперь следует провести разбор пластикового короба под аккумулятор и достать оттуда все старые батареи. Цепочку необходимо разрезать, потому что оставляют только верхние контакты для подключения. Убрать потребуется и терморезистор, ведь теперь процесс перегревания контролирует плата.
От прежнего аккумулятора оставляют только контакты, чтобы подключить новый источник питания к инструменту
Шаг четвертый: теперь с помощью паяльника необходимо сформировать из банок единую цепочку, соблюдая расположение.
Следует поочередно присоединить все части АКБ
Шаг пятый: теперь полученную батарею необходимо в горизонтальном положении разместить в пластиковом коробе.
Так выглядит расположение литий-ионных банок в коробе
Шаг шестой: теперь необходимо закрыть крышку короба, установить контакты от старого аккумулятора.
Следует собрать коробку АКБ
Видео – Замена никель-кадмиевых батарей
Как заряжать аккумулятор, правила
Литий-ионные аккумуляторы похожи на людей тем, что они не ведут себя одинаково и работают лучше всего при температурах, которые не являются ни слишком жаркими, ни холодными.
Эти батареи работают лучше при высоких температурах, чем при низких, так как тепло снижает внутреннее сопротивление и ускоряет химическую реакцию внутри батареи. Побочным эффектом этого процесса является то, что он создает нагрузку на батарею, что может привести к сокращению срока службы в жарких условиях в течение продолжительных периодов.
С другой стороны, низкие температуры увеличивают внутреннее сопротивление, что увеличивает нагрузку на аккумулятор и сокращает его емкость. Батареи, которые обеспечивают 100% -ную емкость при 27 ° C, обычно уменьшаются на 50% при -18 ° C и так далее.
Li ion аккумуляторы как правильно заряжать?
Не разряжать полностью
Несоблюдение этих советов и инструкций может привести к повреждению аккумулятора до такой степени, что он станет непригодным для использования. Вы также можете поставить под угрозу свою безопасность и безопасность других людей, если батарея не используется должным образом. В сочетании с несовпадающим зарядным устройством может произойти перегрев или перезарядка, и существует риск возгорания.
Полная разрядка производится не чаще раза в 3 месяца
Как правильно заряжать литий ионные аккумуляторы?
Зарядка ионно-литиевых батарей очень отличается от зарядки никель-кадмиевых или никель-металлогидридных батарей.
Различия заключаются в том, что литий-ионные аккумуляторы имеют более высокое напряжение на элемент. Они также требуют гораздо более жестких допусков на напряжение при обнаружении полной зарядки, а после полной зарядки они не допускают или требуют подзарядки
Особенно важно иметь возможность точно определять состояние полной зарядки, поскольку литий-ионные аккумуляторы не допускают перезарядки
Хранение с небольшим зарядом
Большинство литий-ионных аккумуляторов, ориентированных на потребителя, заряжаются до напряжения 4,2 В на элемент, и это допускает отклонение около ± 50 мВ на элемент. Зарядка сверх этого вызывает напряжение в элементе и приводит к окислению, что сокращает срок службы и производительность. Это также может вызвать проблемы с безопасностью.
Заряжать только оригинальной зарядкой
Зарядку литий-ионных аккумуляторов можно разделить на два основных этапа:
- Заряд постоянного тока: на первой стадии зарядки литий-ионного аккумулятора или элемента тока заряда контролируется. Как правило, это составляет от 0,5 до 1,0 С. (Примечание: для батареи емкостью 2000 мАч скорость зарядки будет равна 2000 мА для скорости зарядки С). Для потребительских элементов LCO и батарей рекомендуется скорость зарядки не более 0,8 ° C.На этом этапе напряжение на ионно-литиевом элементе увеличивается для заряда постоянного тока. Время зарядки может быть около часа для этой стадии.
- Заряд насыщения: Через некоторое время напряжение достигает пика в 4,2 В для элемента LCO. В этот момент элемент или батарея должны войти во вторую стадию зарядки, известную как заряд насыщения. Поддерживается постоянное напряжение 4,2 В, и ток будет постоянно падать. Конец цикла зарядки достигается, когда ток падает примерно до 10% от номинального тока. Время зарядки может быть около двух часов для этой стадии в зависимости от типа элемента и производителя и т. Д.
Эффективность заряда, то есть величина заряда, удерживаемого батареей или элементом, относительно количества заряда, поступающего в элемент, является высокой. Эффективность зарядки составляет от 95 до 99%. Это отражает относительно низкие уровни повышения температуры клеток.
Не перегревать аккумулятор при зарядке
Есть моменты, когда вы не можете использовать аккумулятор в течение длительного периода времени. Вот советы по поддержанию максимальной емкости батареи для длительного хранения.
Ремонт аккумуляторных батарей шуруповертов
Ремонтные работы включают в себя восстановление источников питания или замену банок в аккумуляторе шуруповерта своими руками.
Перед разборкой и ремонтом аккумулятор полностью заряжается штатным зарядным устройством. Восстановление производится в следующей последовательности:
Разборка корпуса
Корпус батареи состоит из двух частей. Встречается соединение на шурупах – в таких случаях разбор не представляет труда. При клеевом соединении необходимо тщательно обстучать киянкой места склейки. По мере разрушения клеевого слоя необходимо прикладывать усилия для разъединения частей. Может помочь острый тонкий нож, который вводится в щель между частями.
Определение дефектных банок
Порядок действий для определения дефектных банок:
- элементы внимательно осматриваются;
- выявляются вздутые, со следами вытекшего электролита на корпусе и т. п., которые невозможно починить, для замены;
- тестером проверяется выходное напряжение на каждой банке. В никель-кадмиевых и никель-металлогидридных элементах должно быть 1,2 V, в литий-ионных – от 3, 6 до 4 V в зависимости от модели. Если аккумулятор эксплуатируется долго, показатели будут меньше, однако снижение не должно превышать 10-20%. Цель проверки – выявить аккумуляторы, имеющие заряд меньше половины от номинала.
Электрическая емкость снижается вследствие неравномерности заряда элементов штатной зарядкой. Устройство отключается, когда температура бочки, на которой установлен термодатчик, достигнет значения полного заряда. Часть элементов при этом могут быть недозаряжены. Это губительно для никель-кадмиевых батарей, так как из-за эффекта памяти после нескольких циклов с неполным зарядом их характеристики значительно ухудшаются.
Восстановление элементов
Алгоритм восстановления банок:
- разряженный элемент подключается с соблюдением полярности к универсальному зарядному устройству, например Imax B6. Прибор проводит зарядку-разрядку основных типов аккумуляторов токами разной силы в автоматическом режиме с постоянным контролем состояния батарей;
- проводится 2-3 цикла полный заряд/полный разряд током, соответствующим типу батареи. Обычно этого достаточно для получения высокого заряда батарейки. Процесс повторяется с другими разряженными элементами. Необходимо помнить, что для устранения эффекта памяти Ni-Cd аккумулятору необходимо 5-6 циклов глубокий разряд/максимальный заряд.
Существуют и другие способы восстановления работоспособности батарей:
- кратковременное воздействие токами, значительно превышающими силу токов зарядки. Утверждается, что таким способом можно быстро восстановить любую «убитую» батарею. Действительно, при импульсном воздействии тока в 10 и более раз превышающего силу тока зарядки Ni-Cd и Ni-MH батареи быстро достигают номинальной емкости. Однако эффект такого воздействия длится 2-3 цикла, затем батарея обычно восстановлению не подлежит.
- добавление внутрь корпуса элемента дистиллированной воды: в корпусе сверлится небольшое отверстие, через него внутрь вводится 1 куб. см. дистиллята, проводится полная зарядка элемента. Через несколько дней проверяется уровень заряда: если он низкий, внутрь вводится еще 1 куб. см. воды и батарея вновь заряжается.
При достижении нормальных показателей емкости и напряжения корпус герметизируется, и аккумулятор готов к работе. Этот способ более эффективен, чем способ зарядки высокими импульсными токами.
Сборка аккумулятора
После того, как ремонт АКБ шуруповерта завершен, батарею можно собирать:
- элементы вставляются в основание корпуса батареи без больших усилий – соединения пайкой не так надежны, как сварные и могут повредиться;
- провода, идущие на клеммы батареи, укладываются без сильных перегибов. Не допускается их соприкосновения друг с другом или с полюсами банок;
- при сборке литиевых батарей плату-контроллер изолируют от элементов прокладкой из картона, полиэтилена и т. п., чтобы избежать короткого замыкания в схеме;
- части корпуса соединяются друг с другом шурупами, если это предусмотрено конструкцией, или с помощью клея. Рекомендуется клей-герметик – соединение получается надежное и герметичное, в при необходимости быстроразъемное.
Неисправности аккумуляторов для шуруповёртов
Обычно при выходе из строя никель-кадмиевого аккумулятора для отвертки один или несколько элементов аккумулятора выходят из строя. Поэтому основная задача при ремонте аккумулятора шуруповерта – выявить вышедшие из строя элементы.
Слева: общее напряжение серийной сборки. Справа: напряжение на одной ячейке
Что мы должны сделать?
Затем приложите нагрузку к аккумулятору (включите отвертку). Если не хотите снова собирать, подключите нагрузку в виде лампочки на 12 вольт к клеммам «гирлянды;
Полностью зарядите аккумулятор отвертки;
Через некоторое время снова измерьте напряжение на элементах. Те банки, у которых напряжение отличается от среднего на 0,5-0,7 вольта, необходимо сбросить или заменить
При визуальном осмотре особое внимание обращайте на банки со следами коррозии и разводов.
Разобрать корпус;
Измерьте напряжения всех элементов и отметьте те, напряжение которых ниже номинального. Номинальное напряжение указано на корпусе каждой банки
Обычно их заворачивают в бумажную пленку;
Таким образом, уже ведутся работы с предметами, признанными неисправными. Подробнее об этом ниже. И здесь также стоит упомянуть такие неисправности, как нарушение сварки на стыках элементов, выход из строя датчика температуры и т.д. Но поломки такого типа встречаются очень редко и не заслуживают внимания.
Как разобрать аккумулятор
Если выявлена неисправность АКБ, надо перейти к обнаружению неисправных банок – все ячейки редко выходят из строя одновременно, а для создания проблем достаточно одной или нескольких отстающих банок. Поэтому ремонт аккумуляторов для шуруповерта надо начать с разбора АКБ и извлечения ячеек. Рассоединять их пока не надо.
Порядок разборки зависит от конструкции корпуса. Где-то надо будет отжать защелки, где-то вывинтить саморезы или винты. После снятия крышки надо вытащить элементы батареи.

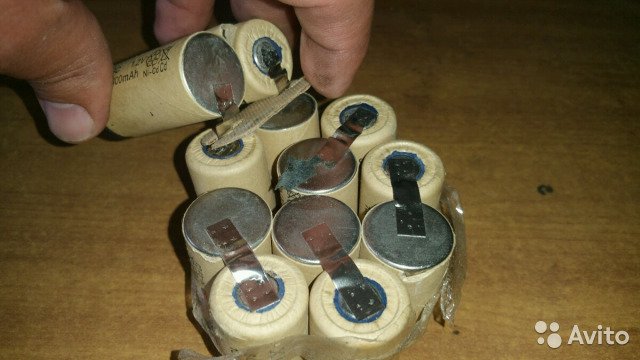

Банки АКБ, извлеченные из корпуса.
Перед тем, как перебрать батарею, надо провести визуальный контроль каждой ячейки. Если среди них есть вздувшиеся, механически поврежденные, со следами потеков электролита или коррозии, такие банки без раздумий надо помечать, как неисправные. Восстанавливать их не стоит.
На остальных элементах надо замерить напряжение. Если оно не соответствует номиналу (или даже ниже нижнего предела), банку надо попробовать зарядить. Рассоединять батарею и в этом случае не обязательно.
Зарядка отдельной ячейки.
Для этого нужен будет источник напряжения с регулируемым выходом. Если зарядить не удалось, банка отбраковывается. Элементы, которые получилось довести до номинала, надо раздельно проверить на емкость и токоотдачу по методике, указанной выше. Если банка не держит зарядку или не выдает достаточный ток, она бракуется.
Тестирование одиночного элемента на емкость и токоотдачу.
Продолжаем разбирать аккумулятор шуруповерта Интерскол
Это можно сделать несколькими способами – можно отпаять провода, которые идут к плате.
Также можно просто снять контакты с верхней крышки элементов питания. На фото показано, какую форму имеют изогнутые контакты, так что Вы легко снимите их сами.
Под пластиковой крышкой видим, каким образом соединены элементы питания между собой. Их приварили точечной сваркой. Такое решение применяется практически в любых аккумуляторах другого инструмента. Это надежное и щадящее соединение аккумуляторов. При этом губительный нагрев самих литиевых элементов питания минимален.
Аккуратно отдираем или откусываем кусачками металлическую ленту, чтобы отсоединить банки друг от друга. Со стороны платы их тоже соединили между собой лентой и посадили на клей на картонную прокладку. Это сделано, чтобы ничего не замкнуть на плате. Нужно не забыть ее вернуть на место при обратной сборке аккумулятора.
Новые литий-ионные элементы питания в виду отсутствия аппарата для точечной сварки будем паять хорошо прогретым мощным паяльником очень быстро. Мы же помним, что нагрев уменьшает их срок эксплуатации и вообще взрывоопасен.
Особое внимание обращайте на состояние проводов внутри аккумулятора. Они могут быть надломленные или потертые. Их нужно качественно изолировать или заменить на свежие
Так как я проводил ремонт аккумулятора шуруповерта на выезде в полевых условиях, то пришлось применить гениальное изобретение инженерного ума. Достал изоленту синюю радиотехническую.
При разборке аккумулятора шуруповерта Интерскол ДА-10/10.8 ЭР я был приятно удивлен – в поставили термодатчик для контроля температуры элементов питания. Получается, что при перегреве – схема защиты отключает питание, пока температура не восстановится до нормальной. Правда у хозяина ни разу не получалось его загнать в такой режим. Этот термодатчик аккуратно отдираем, чтобы не сломать – потом разместим его в том же месте на новых банках.
Как выбрать новый аккумулятор для шуруповерта
Прежде всего, вы должны посмотреть на напряжение. Обычно обозначается латинским буком v на корпусе отвертки. Если вы сделаете ошибку, устройство просто не будет работать с максимальной эффективностью. А если аккумулятор окажется под высоким напряжением, можно повредить начинку шуруповерта
Итак, первое, на что нужно обратить внимание, – это точно допустимое напряжение
Дело в том, что все типы аккумуляторов различаются характеристиками энерговыделения и зарядки. Следовательно, можно применить батарею одного типа к инструменту, предназначенного для другого типа. Однако это может привести к сокращению срока службы аккумулятора и инструмента.

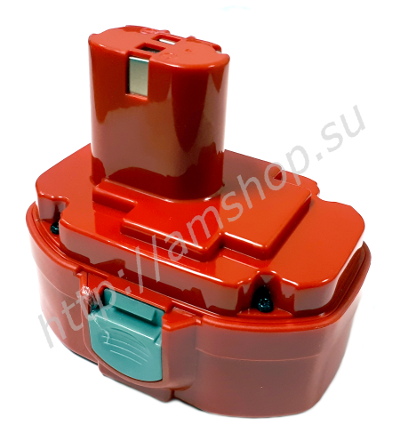

Аккумулятор Makita
Обязательно учитывайте параметры емкости. Таблицы замены аккумуляторов доступны у производителя. Это поможет вам выбрать подходящий вариант, если оригинальный аккумулятор отсутствует.
Как отремонтировать никель-кадмиевую батарею шуруповерта
Специфика никель-кадмиевых банок заключается в том, что по окончании срока службы содержимое их электролита может высыхать. В данном случае иногда помогает перезаливка дистиллированной водой. О восстановлении аккумулятора шуруповерта этим и другими способами читайте здесь →
Но если задуматься над тем, что лучше и заведомо эффективнее, все-таки стоит решиться на замену аккумуляторов шуруповерта. Заливка помогает далеко не всегда. Гораздо выше вероятность того, что инструмент будет хорошо работать с батареей, в которой будет проведена частичная замена банок.Разумеется, при условии, что все делается правильно.
Наконец, процесс заливки, сам по себе, является ничуть не менее трудозатратным, чем процесс ремонта батарей. А если он окажется неэффективным по причине того, что АКБ просто высохли, будет очень досадно.
Разбираем блок и ищем «слабое звено»
Перед тем как начинать ремонт аккумулятора шуруповерта своими руками, следует иметь в виду, что вскрывать сам аккумуляторный блок следует максимально аккуратно. Иногда для этого требуется много терпения, потому что изготовители блоков всегда норовят сделать так, чтобы к батарейкам подобраться было как можно сложнее. Это и понятно. Большинство производителей заинтересованы в том, чтобы мастера не ремонтировали аккумулятор шуруповерта самостоятельно и не возились с банками, а, не задумываясь, приобретали новый инструмент, часто за довольно большую цену.
После вскрытия аккумулятора следует изъять из его пластмассового корпуса все батарейки. Важный момент: не забудьте перед проведением этой манипуляции предварительно зарядить АКБ. Заряжать можно не больше трех часов. Потом, уже после изъятия банок, нужно будет с помощью мультиметра провести замеры показателей напряжения на каждой из них.
Далее следуйте такому алгоритму действий:
- После того как измерите U каждой из банок, запишите результаты. Вероятнее всего, элементы с наименьшим показателем напряжения и придется потом убирать.
- Теперь разрядите аккумуляторную связку. К ней можно подключить нагрузку в виде лампочки.
- Снова повторите процесс зарядки, замерьте напряжение на каждой батарейке и отпаяйте те, у которых самые слабые показатели.
Безусловно, перед тем как проводится замена аккумуляторов в шуруповерте, следует приобрести новые элементы, аналогичные старым, желательно с небольшим запасом. Приобретайте батарейки с одинаковым показателем емкости.
Устанавливаем новые банки
Перед установкой в аккумуляторный блок новых батареек важно учесть определенные тонкости, без которых сделать все правильно будет невозможно. Прежде всего, важно помнить о соблюдении полярности во время пайки
А также уяснить разницу между обычной пайкой и принципом точечной сварки. Потому что пластины, соединяющие элементы питания между собой, припаивать обычным способом не рекомендуется.
В случае, если у вас нет аппарата для точечной сварки, попробуйте воспользоваться обычным паяльником. Но делать все следует четко, аккуратно и максимально быстро. Главное — не допустить критического перегрева аккумуляторов. Используйте только качественный свинцовый припой.
Кстати, именно в таких случаях и проявляется одно из главных преимуществ никель-кадмиевых батарей. Подвергаясь определенному риску во время ремонта, они имеют довольно большие шансы «выстоять» перед высокими температурами вследствие крепкого металлического корпуса и состава, не имеющего повышенной взрывоопасности. Литиевые элементы гораздо менее стойки к «прошиванию» и более капризны.
Поставьте каждую батарейку в той последовательности, которая была соблюдена в старой связке, и соберите заново аккумуляторный блок. После того как аккумулятор будет собран заново, нужно «раскачать» его, как следует, чтобы уравновесить потенциал всех элементов и убрать то, что называется «эффектом памяти». Проведите новому аккумулятору, как минимум, два или три цикла «заряда-разряда». Как известно, никель-кадмиевые батареи не рекомендуется постоянно «подзаряжать» без предварительной полной разрядки, что в процессе работы бывает не всегда возможно.
В дальнейшем, при эксплуатации отремонтированного аккумулятора необходимо время от времени полностью разряжать его с последующей полной зарядкой — для предотвращения частого возникновения «эффекта памяти». Это рекомендуется делать, как минимум, раз в полгода. Так можно продлить срок работы никель-кадмиевых элементов с оптимальной выработкой их ресурсов, без накопления ими ненужной информации о предыдущих подзарядках.
Диагностика неисправного аккумулятора
Перед тем как отремонтировать аккумулятор шуруповерта в домашних условиях, необходимо узнать причину его поломки. Правильная диагностика – это 80% выполненной работы. И не всегда этот процесс прост и понятен.
Диагностика заключается в определении одной или нескольких банок, которые вышли из строя. Одновременная поломка всех элементов питания – это нонсенс, возникающий один раз в столетие.
Последовательность определения неисправности:
Полностью зарядить аккумуляторный блок шуруповёрта. В комплекте к переносному электроинструменту обязательно идёт специальное гнездо-зарядка. В которое необходимо установить снятую батарею и дать несколько часов для полного заряда. Окончание цикла заряда – это загоревшийся зелёный индикатор на корпусе.
Важно! Перед тем как заряжать никель-кадмиевый или никель-металлогидридный источник питания, их следует полностью разрядить. Литий-ионные батареи можно ставить на зарядку вне зависимости от процента их ёмкости.
- Снять защитную крышку аккумуляторной батареи. Неразборных корпусов не бывает: некоторые производители делают болтовые крепления, другие – клеевые. С болтами обходится проще – их достаточно выкрутить и снять крышку. Приклеенную поверхность можно аккуратно срезать монтёрским ножом.
- Провести визуальный осмотр. При выходе из строя аккумуляторная банка обычно вздувается – это хорошо видно невооружённым глазом. Причиной низкой ёмкости может стать отгоревший провод или перемычка между элементами.
- Замерить напряжение на каждой банке. Перед началом измерений, мультиметр следует включить в режим «Постоянное напряжение» и коснуться щупами выводов каждого элемента. Отпаивать каждый элемент не надо.
- С помощью проводов небольшого сечения присоединить к источнику питания шуруповёрта простую автомобильную лампу на 12 В или 24 В (в зависимости от номинального напряжения АКБ шуруповёрта). Оставить включённую лампу на 30-40 секунд.
- Отключить автомобильную лампу от батареи и заново измерить разность потенциалов каждого элемента.
- Определить элемент с максимальным падением ёмкости и заменить его.
- Собрать аккумуляторную батарею в обратной последовательности.
Ремонт или диагностика аккумуляторов для шуруповерта может без особых трудностей проводиться своими руками. Это хорошо видно из вышеперечисленной последовательности. Необходимо только иметь инструмента, минимальный багаж знаний, свободное время и желание что-то сделать своими руками.
Определение неисправности
Наиболее частая причина выхода из строя – поломка только одного элемента. Они соединяются последовательно, а значит, даже падение емкости на одной батарее приведет к полной неисправности всего АКБ. В этом случае нам понадобится:
- Отвертка. Обычно корпус соединяется на крестовые шурупы. В некоторых моделях присутствует защита «от дурака» и там могут быть звездочки с противовандальной системой, треугольники или даже спаннеры.

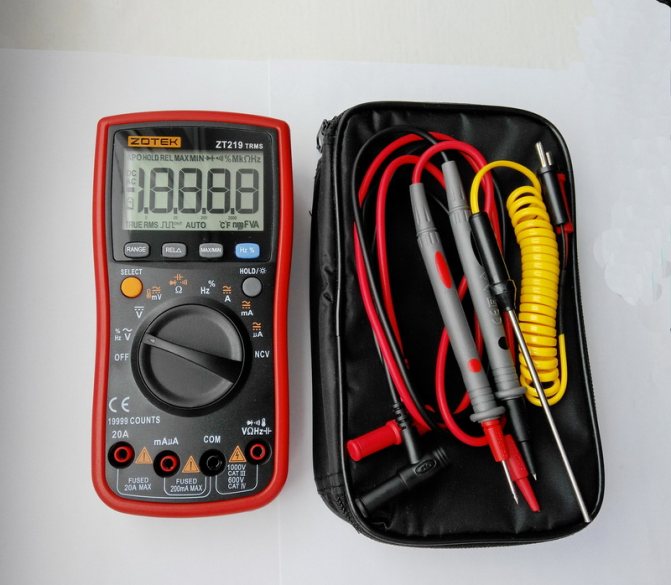

- Мультиметр. Достаточно любой модели, даже самой дешевой DT-830. Так как измерения ведутся в милливольтах, советские стрелочные вольтметры не подойдут.
Далее нужно действовать по инструкции:
- Батарея отключается от винтоверта. Она должна быть полностью заряжена.
- Разбирается корпус.
- Теперь нужно извлечь все банки. В Ни-Кд их больше, так как номинальное напряжение одной секции меньше.
- На каждой банке замеряется напряжение. Для никель-кадмиевый — номинальным является 1,2 вольта. У литиевых — нормальное напряжение находится в пределе 3,6-3,8 вольт.
- После замера, нужно посмотреть, на каких банках напряжение снижено. К примеру, если на двух литиевых батареях вольтаж 3,8, а на одной 3,5 – значит дефективная именно она.
- Аккумулятор собирается и устанавливается в инструмент. Теперь ее нужно посадить в ноль.
- АКБ разбирается и вольтаж замеряется еще раз. Если на предполагаемом элементе напряжение значительно ниже, чем на остальных – значит она идет под замену или ремонт.
