Потомки ветряных мельниц, вырабатывающие киловатты
В устройстве ветряков ничего сложного нет. Не зря наши предки использовали энергию ветра так обыденно. Принципиально ничего не изменилось. Просто вместо жернов мельницы был установлен привод на генератор, который преобразует вращательную энергию лопастей в электричество.
Так выглядят большинство современных ветрогенераторов.
Для изготовления ветрогенератора понадобится: высокая башня, лопасти, генератор и накопительная батарея. Придумать надо и простейшую систему управления и распределения электричества. Рассмотрим один из способов сооружения ветряка самостоятельно
Не будем фокусировать внимание на устройстве башни и лопастей, здесь нет ничего сложного для того, кто хоть что-то смыслит в механике. Остановимся на генераторе
Можно, конечно, приобрести готовый генератор с необходимыми параметрами, но наша задача создать ветряк самостоятельно. Если у вас есть двигатель от старой стиральной машины, и он работает, то дело решено. Нам нужно будет переделать его в генератор. Для этого приобретем неодимовые магниты.
Ротор генератора растачиваем на токарном станке, делая углубления для магнитов. В них на суперклей приклеиваем магниты. Заворачиваем ротор в бумагу, а расстояние между магнитами заливаем эпоксидной смолой. Когда она засохнет – убираем бумагу, а ротор шлифуем наждачкой
Внимание! Чтобы магниты не залипали, их нужно установить с небольшим наклоном. Теперь при вращении ротора, магниты будут образовывать разность потенциалов, которую снимают с помощью клемм
Так приклеиваются магниты на ротор двигателя стиральной машины.
Вариант #2 — насос, который качает тепло
Действие теплового насоса основано на обратном принципе Карно. Это довольно большое и достаточно сложное устройство, которое собирает низкопотенциальную тепловую энергию окружающей среды и преобразовывает ее в энергию с высоким потенциалом. Чаще всего тепловые насосы используют для обогрева помещений. Устройство состоит из:
- наружного контура с теплоносителем;
- внутреннего контура с теплоносителем;
- испарителя;
- компрессора;
- конденсатора.
В системе также используется фреон. Наружный контур теплового насоса может поглощать энергию из различной среды: земли, воды, воздуха. Затраты труда на его создание зависят от типа насоса и его конфигурации. Сложнее всего устроить насос типа «земля-вода», в котором наружный контур горизонтально располагается в толще грунта, поскольку это требует масштабных земляных работ. Если возле дома есть водоем, имеет смысл сделать тепловой насос типа «вода-вода». В этом случае наружный контур просто опускают в водоем.
Тепловой насос преобразует низкопотенциальную энергию земли, воды или воздуха в высокопотенциальную тепловую энергию, которая позволяет вполне эффективно обогреть здание
Эффективность работы теплового насоса зависит не столько от того, как высока температура среды, сколько от ее постоянства. Правильно спроектированный и установленный тепловой насос может обеспечить дом достаточным количеством тепла в зимнее время, даже при очень низкой температуре воды, земли или воздуха. В летнее время тепловые насосы могут выполнять роль кондиционера, охлаждая жилище.
Отопление дома при помощи тепловых насосов
Отопление с помощью тепловых насосов
Европа уже несколько лет использует тепловые насосы, взаимодействующие со всеми альтернативными видами электроэнергии. В летнее и зимнее время установки забирают тепло из почвы, воздуха, воды и направляют его на обогрев помещения.
Разновидности тепловых насосов
В зависимости от потребностей в обогреве можно подобрать модели с 1, 2, 3 контурами, 1-2 конденсаторами. Они будут работать на нагрев и охлаждение либо исключительно на нагрев.
По типу энергоисточника и способу добычи электроэнергии устройства бывают:
- Воздух-вода. Тепловые потоки забираются из воздуха и нагревают воду. Системы подходят для климатических зон с зимней температурой -15 градусов.
- Земля-вода. Актуальны для умеренного климатического пояса. Монтируются в грунт посредством коллектора или зонда без разрешительных документов на бурение.
- Вода-вода. Устанавливаются рядом с водоемами. Зимой насос за счет нагрева источника обеспечивает теплом большой дом.
- Вода-воздух. Источник энергии – водоем. Тепловые потоки при помощи компрессора поступают в воздух. Он становится теплоносителем.
- Земля-воздух. Почва является источником тепла, которое передается в воздух компрессором. Переносчик энергии – жидкости-антифризы.
- Воздух-воздух. Приборы работают по принципу кондиционера – на охлаждение и обогрев.
Как работает тепловой насос
Тепловой насос функционирует на основании цикла Карно – повышения температуры при резком сжатии теплоносителя. Поскольку устройства имеют 3 рабочих контура (2 – наружных, 1 — внутренний), конденсатор, испаритель и компрессор, схему их действия можно представить так:
- Теплоноситель первого контура (находится в воде, на воздухе, в земле) забирает тепло и источников с низкими потенциалами. Максимальная температура узла около + 6 градусов.
- Низкотемпературный носитель с низкой температурой находится во внутреннем контуре. Хладагент при нагреве испаряется, его пар в компрессоре сжимается. В этот момент выделяется тепло. Температура паров – от +35 до +65 градусов.
- Тепло в конденсаторе попадает на теплоноситель из контура отопления. Пары становятся конденсатом и направляются в испаритель.
Цикл работы теплонасоса постоянно повторяется.
Тепловой насос из подручных материалов
Самодельный тепловой насос
Самоделка вполне реальна, если у вас имеются рабочие детали от бытовой техники.
Для подготовки конденсатора и компрессора понадобится:
- Сделать компрессор насоса из компрессора холодильника либо кондиционера. Деталь фиксируют мягкой подвеской на стене котельной.
- Сделать конденсатор. Оптимальный вариант – резервуар из нержавейки на 100 л.
- Разрезать емкость болгаркой пополам, а потом вставить змеевик (медная трубка холодильника или кондиционера).
- После монтажа змеевика сварить половинки бака.
Для качественного шва пользуйтесь аргоновой сваркой.
Для теплового насоса нужны две скважины
Испаритель изготавливается на основе пластикового бака на 75-80 л со змеевиком из медной трубы ¾ дюйма в диаметре. Она обматывается вокруг стальной трубы 300-400 мм в диаметре. Витки фиксируются перфоуглом.
На змеевике нарезается резьба для сцепки с трубопроводом. В установку закачивается хладагент, после чего испаритель крепится на стену.
Оптимальным источником для данных альтернативных способов получения тепла и электроэнергии будет вода из скважины либо колодца. Жидкость не замерзает даже в зимнее время.
Понадобится 2 скважины:
- для забора воды и ее подачи к испарителю;
- для сброса отработанной воды и ее поступления на испаритель.
Получение тепла из других альтернативных источников
Наружный контур системы прямого теплообмена
- Кольцеобразные трубы в воде. Водоем без большой глубины промерзания или река обеспечивают эффективность технологии. Трубы закладываются под воду с помощью груза.

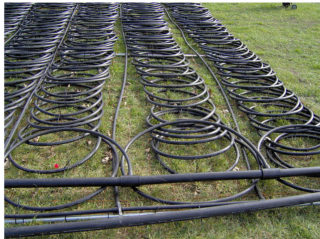

- Термальные поля. Трубы закапывают ниже промерзания почвы – снимается большой пласт грунта.
- Геотермальные источники. Пробуриваются скважины на большую глубину. В них заводятся контуры с теплоносителями.
- Забортный воздух. Тепло извлекается из вентиляционных шахт или ветканалов.
Минус теплового насоса – высокая стоимость и затраты на монтаж источников тепла.
Какие виды автономного питания и энергоснабжение применимы на собственном участке?
Поскольку купить дорогостоящее оборудование для преобразования энергии солнца или ветра в электрическую или тепловую не представляется возможным для большинства населения, стоит рассмотреть другие варианты обеспечения себя необходимыми ресурсами по гораздо меньшей стоимости.
Например, стоит рассмотреть такие варианты:
- Генератор из биоотходов;
- Тепловой насос;
- Созданная в домашних условиях солнечная батарея;
Все вышеперечисленное оснащение будет в разы дешевле купленного специального оборудования. Конечно, его продуктивность может быть не такой высокой, как у промышленно изготовленных устройств, тем не менее, для обеспечения энергии на одном среднестатистическом жилом участке этого может быть вполне достаточно.
Резервное электроснабжение: принцип работы
Энергоснабжение частного дома может осуществляться несколькими способами. В первую очередь, это сетевая линия, подающая электричество, генерируемое городской станцией. Преимуществом данной системы является то, что ток, поставляемый от организации, имеет хорошие характеристики, большую мощность и устойчивые показатели. К тому же собственнику жилья нет необходимости следить за электрооборудованием, все обслуживание системы проводят электроэнергетики со специализированной организации.
Также нередко применяется индивидуальное снабжение электроэнергией с применением альтернативных источников питания, таких как солнечные батареи или генераторы. Преимущества данной системы – это ее независимость от сетевой организации и бесперебойное снабжение током жилого помещения. Но для устройства подобной схемы понадобятся определенные знания и опыт, поэтому при планировании обеспечения дачи или частного дома электричеством именно от независимого источника стоит обратиться к квалифицированным специалистам.
Не важно, какой вид энергоснабжения выбран, обязательно нужно предусмотреть резервное питание для частного дома. Эта система позволяет организовать данный тип коммуникации таким образом, что даже во время отключения основной линии электропередачи или возникновения аварийной ситуации вместо генератора включается аккумулятор, который на протяжении некоторого времени позволяет пользоваться электричеством для поддержания хотя бы минимального комфорта и работы основных бытовых приборов. В каждой из систем предусмотрен свой тип АКБ, в зависимости от решаемой задачи
В каждой из систем предусмотрен свой тип АКБ, в зависимости от решаемой задачи.
Принцип работы резервного питания весьма прост: он заключается в непрерывном накоплении тока в емкости аккумулятора при рабочей сети. То есть в системе имеется зарядное устройство, которое подключено к АКБ и общей линии. Во время отключения тока происходит обратная реакция, и накопленная энергия устремляется на потребителя, после возникновения подачи электричества все процессы возвращаются в исходный вариант.
Тепловые насосы
Самое универсальное альтернативное отопление частного дома – установка тепловых насосов. Они работают по известному всем принципу холодильника, отбирая тепло у более холодного тела и отдавая в отопительной системе.
Состоит сложная на первый взгляд схема из трех устройств: испаритель, теплообменник и компрессор. Вариантов реализации тепловых насосов огромное множество, но наиболее востребованными считаются:
- Воздух-воздух
- Воздух-вода
- Вода-вода
- Грунт-вода
Воздух-воздух
Самый дешевый вариант реализации – «воздух-воздух». По сути он напоминает классическую сплит-систему, однако электроэнергия затрачивается лишь на перекачивание тепла с улицы в дом, а не на обогрев воздушных масс. Это способствует экономии средств, при этом прекрасно обогревая дом на протяжении всего года.
КПД систем очень высок. На 1 кВт электроэнергии можно получить до 6-7 кВт тепла. Современные инверторы прекрасно работают даже при температурах -25 градусов и ниже.
Воздух-вода
«Воздух-вода» – одна из распространенных реализаций теплового насоса, у которой роль теплообменника играет змеевик большой площади, установленный на открытой местности. Дополнительно он может обдуваться вентилятором, заставляя остывать воду внутри.
Такие установки характеризуются более демократичной стоимостью и простым монтажом. Но они способны работать с высоким КПД исключительно при температурах от +7 до +15 градусов. Когда столбик опускается до отрицательной отметки, эффективность падает.
Грунт-вода
Самой универсальной реализацией теплового насоса является «грунт-вода». Она не зависит от климатической зоны, так как непромерзающий на протяжении всего года слой почвы имеется повсюду.
В данной схеме трубы погружаются в землю на глубину, где на протяжении всего года температура удерживается на уровне 7-10 градусов. Коллекторы могут располагаться вертикально и горизонтально. В 1-ом случае предстоит бурить несколько очень глубоких скважин, во втором – укладывать змеевик на определенной глубине.
Недостаток очевиден: сложные монтажные работы, которые потребуют высоких финансовых вложений. Прежде чем решаться на подобный шаг, следует посчитать экономическую выгоду. В районах с непродолжительными теплыми зимами стоит подумать и других вариантах альтернативного отопления частных домов. Еще одно ограничение – необходимо большая свободная площадь – до нескольких десятков кв. м.
Вода-вода
Реализация теплового насоса «вода-вода» практически ничем не отличается от предшествующей, однако трубы коллектора прокладываются в грунтовых водах, незамерзающих на протяжении года, или близлежащем водоеме. Она обходится дешевле за счет следующих преимуществ:
- Максимальная глубина бурения скважины – 15 м
- Можно обойтись 1-2 погружными насосами
Котлы, работающие на биологическом топливе
Если нет желания и возможности обустраивать сложную систему, состоящую из труб в земле, солнечных модулей на крыше, можно заменить классический котел моделью, которая работает на биологическом топливе. Для них необходимы:
- Биогаз
- Гранулы из соломы
- Гранулы торфа
- Щепа и т. д.
Подобные установки рекомендуется устанавливать совместно с рассмотренными ранее альтернативными источниками. В ситуациях, когда один из отопительных приборов не работает, можно будет воспользоваться вторым.
Основные достоинства
Принимая решение об установке и последующей эксплуатации альтернативных источников получения тепловой энергии, необходимо ответить на вопрос: как быстро они окупятся? Безусловно, рассмотренные системы обладают преимуществами, среди которых:
- Стоимость получаемой энергии меньше, чем при использовании традиционных источников
- Высокий КПД
Однако следует помнить о высоких первоначальных материальных затратах, которые могут достигать десятка тысяч долларов. Монтаж подобных установок назвать простым нельзя, поэтому проведение работ доверяется исключительно профессиональной бригаде, которая способна предоставить гарантию на результат.
Подводим итоги
Востребованность приобретает альтернативное отопление частного дома, которое становится более выгодным на фоне дорожающих традиционных источников тепловой энергии. Однако прежде чем начинать переоборудовать текущую отопительную систему, необходимо все рассчитать, рассмотрев каждый из предлагаемых вариантов.
Отказываться от традиционного котла также не рекомендуется. Его необходимо оставить и в определенных ситуациях, когда альтернативное отопление не выполняет своих функций, останется возможность согреть свой дом и не замерзнуть
Самостоятельное изготовление солнечных панелей
Солнечные установки – альтернатива традиционному электричеству, которая в готовом виде стоит дорого. При собственноручной сборке можно снизить себестоимость конструкции в 3-4 раза. Перед началом создания солнечной панели нужно понять принцип ее функционала.
Как работает система солнечного электроснабжения
Для представления принципа работы стоит начать с конструкции. Устройство солнечных энергоисточников включает:
- солнечную панель – комплекс узлов преобразования солнечного света в электронный поток;
- АКБ – в системе их несколько, количество зависит от мощности потребителей;
- контроллер заряда – обеспечивает нормальную зарядку АКБ без перезарядки;
- инвертор – трансформирует ток низкого напряжения с батарей в ток высокого напряжения (для дома хватит 3-5 кВт).
Солнечные батареи по отдельности производят токи с низким напряжением (около 18-21 В), чего хватает для зарядки аккумулятора на 12 вольт.
Создание солнечной батареи
Материалы для изготовления солнечной панели
Сборка батареи производится из модульных фотоэлементов. В одном бытовом модуле находится 30, 36 и 72 элемента. Они соединяются последовательно с источником питания, максимальное напряжение которого – 50 В.
Для корпусной части понадобятся деревянные брусья, ДВП, оргстекло и фанера. Дно бокса вырезается из фанеры и вставляется в рамку из брусков 25 мм в толщину. По периметру рамы проделываются отверстия. Для предотвращения перегрева элементов шаг сверления должен составлять 15-20 см.
Сборка солнечной панели
Из ДВП канцелярским ножом вырезается подложка из ДВП с вентиляционными отверстиями. Их изготавливают по квадратно-гнездовой схеме с отступом на 5 см. Затем:
- Элементы укладываются верхней частью на подложку и распаиваются.
- Соединения производятся последовательно, порядово.
- Готовые ряды присоединяют на шины, проводящие ток.
- Элементы переворачивают и крепят в посадочном месте силиконом.
- Проверяют параметры напряжения на выходе. Его диапазон составляет от 18 до 20 В.
- 2-3 дня производят обкатку батареи для тестирования заряжающей способности.
- По окончании проверки стыки герметизируют.
Подготовка панели к монтажу
Покрасьте и просушите подложку 2 раза.
После проверки функционирования собирают солнечную панель:
- Выводят контакты входа и выхода наружу.
- Вырезают крышку из оргстекла и фиксируют ее саморезами на заранее проделанные отверстия.
- При использовании диодной цепи из 36 диодов с напряжением 12 В с детали снимают краску ацетоном.
- В пластиковой панели проделываются отверстия, вставляют и распаиваются диоды.
На последнем этапе выполняется монтаж и ориентирование солнечной панели для облегчения доступа обслуживания и эффективности получения энергии.
Правила монтажа солнечной панели
Подключение солнечной батареи
Промышленные модификации могут вращаться самостоятельно. Бытовые устройства необходимо выставлять по нескольким параметрам:
- Удаление от затененных участков – дерево или высокий дом рядом сделают работу прибора неэффективной.
- Ориентир на солнечную сторону. Жители северного полушария ориентируют конструкцию на юг, южного – на север.
- Угол наклона – привязывается к географической широте участка. Летом солнечную панель лучше наклонять на 30 градусов к линии горизонта, зимой – на 70 градусов.
- Наличие доступа для обслуживания – уборки пыли, грязи, налипшего снега.
Варианты для дачи
При необходимости создания независимого электроснабжения дачи, вариант использования солнечной электростанции, также наиболее приемлем. В этом случае, при сезонном характере использования оборудования, можно законсервировать устройства или вывести их из работы, на период отсутствия необходимости в эксплуатации.
Вариант строительства ветрового генератора, также вполне доступен и оправдан. Потому как понеся, некоторые разовые финансовые расходы, в дальнейшем можно, в зависимости от потребности, получать свое электричество.
Вариант применения схемы «ветровой генератор + солнечная электростанция», в этом случае, также актуален, и позволяет создать полностью автономную и надежную схему электроснабжения.
Тепловые насосы
Следующий вариант из категории «альтернативные виды энергии» — энергия из недр земли. Для частного дома – это идеальный вариант. Он простой, эффективный и экономичный. Для этого на участке около дома бурится скважина (чем глубже, тем лучше), куда устанавливается тепловой насос.
Подземные воды имеют всегда положительную температуру. При охлаждении насосом этой воды, выделяется энергия, которую и приходиться использовать. Но у некоторых может возникнуть вопрос, как же работает насос, ведь для него также необходима электрическая энергия? Все правильно, но данная установки имеет определенное соотношение потребленной энергии и выделенной, которая находится вот в такой зависимости – 1:6. Так что эффективность налицо.
Тепловые насосы для отопления
Тепловые насосы – это емкость, заполненная фреоном. Весь режим работы альтернативного устройства основан на цикле Карно, когда тепло забирается из окружающей среды.
Принцип работы теплового насоса
В состав насоса входят:
- Внешний контур, который заполняется теплоносителем природного происхождения.
- Внутренний контур, который заполняют проточной водой.
- Испаритель.
- Компрессор.
- Конденсатор.
Принцип работы заключается в том, что наружный контур помещается в любой тип теплоносителя, например, в водоем. При перепадах температуры (между дневными и ночными показателями) происходит выделение тепла водой. Этот выделенный излишек забирается внутренним контуром и преобразуется в энергию.
Сборка теплового насоса из подручных материалов
Для того, чтобы в домашних условиях изготовить альтернативный тепловой насос необходим в первую очередь компрессор мощностью не менее 7 кВт. Вторым элементом является конденсатор, который должен быть выполнен из нержавеющего металла. Внутрь бака помещается медный змеевик
Важно – там, где змеевик выходит из бака необходимо продумать элементы крепления, которые позволят подсоединить шланг. Суть змеевика заключается в том, что в нем будет находиться фреон
Пластиковый испаритель должен иметь приблизительно такой же объем бака, как и накопитель. В нем устанавливают продолжение змеевика, по которому в дальнейшем будет циркулировать фреон.
Вход в бак снабжается канализационной трубой. Бак будет наполняться водой из природного резервуара.
Схема работы и последовательность шагов:
- Испаритель устанавливается в водоеме. Он заполняется водой.
- Хладагент испаряется.
- Он поднимается по трубам и переходит в емкость испарителя.
- Из-за перепада температуры он конденсируется и выделяет тепло.

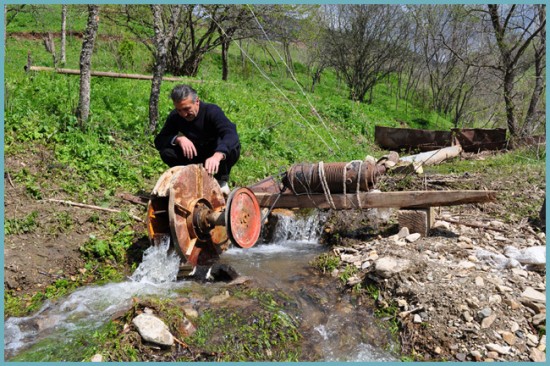

Самодельная гидроэлектростанция
При наличии на участке ручья или водоёма с плотиной дополнительным источником альтернативной электроэнергии станет самодельная гидроэлектростанция. В основе устройства лежит водяное колесо, а мощность будет зависеть от скорости течения воды. Материалы для изготовления генератора и колеса можно взять от автомобиля, а обрезки уголка и металла найдутся в любом хозяйстве. Кроме этого, понадобится кусок медного провода, фанера, смола полистироловая и неодимовые магниты.
- Делается колесо из 11 дюймовых дисков. Из стальной трубы изготавливаются лопасти (режем трубу вдоль на 4 части). Потребуется 16 лопастей. Диски стягиваются болтами, зазор между ними 10 дюймов. Лопасти привариваются сваркой.
- Изготавливается сопло по ширине колеса. Его делают из обрезка металла, выгнув по размеру и соединив сваркой. Сопло настраивают по высоте. Это позволит отрегулировать водяной поток.
- Сваривается ось.
- Устанавливается колесо на ось.
- Делается обмотка, заливаются смолой катушки – статор готов. Собираем генератор. Из фанеры изготавливается шаблон. Устанавливают магниты.
- Генератор защищают металлическим крылом от водяных брызг.
- Колесо, ось и крепежи с соплом покрывают краской для защиты металла от коррозии и эстетического удовольствия.
- Регулировкой сопла добиваются наибольшей мощности.
Самодельные устройства не требуют больших капиталовложений и производят энергию бесплатно. Если совместить несколько видов альтернативных источников, то такой шаг ощутимо снизит расходы на электроэнергию. Для сбора агрегата понадобятся только умелые руки и ясная голова.
Электроснабжение частного дома солнечными батареями
В частных и загородных домах все более широкое распространение получают солнечные батареи, используемые в качестве основных или резервных источников питания. Основной функцией этих устройств является преобразование солнечной энергии в электрическую.
Существуют различные способы применения постоянного тока, вырабатываемого солнечными батареями. Он может использоваться напрямую, сразу же после выработки или накапливаться в аккумуляторных батареях и расходоваться по мере необходимости в темное время суток. Кроме того, постоянный ток с помощью инвертора может быть преобразован в переменный ток, напряжением 110, 220 и 380 вольт и применяться для различных групп и типов потребителей.
Вся автономная система электроснабжения на солнечных батареях функционирует по определенной схеме. На протяжении светового дня они производят электроэнергию, которая затем подается к контроллеру заряда. Основной функцией контроллера является управление зарядом аккумуляторов. Если их емкость заполнена на 100%, то подача заряда от солнечных батарей прекращается. Инвертор преобразует постоянный ток в переменный с заданными параметрами. При включении потребителей, этот прибор забирает энергию из аккумуляторов, преобразует ее и направляет в сеть к потребителям.
Солнечная энергия, в зависимости от времен года, не бывает постоянной и не всегда рассматривается в качестве основного источника. Кроме того, объем электроэнергии, потребляемой ежесуточно, тоже изменяется в разные стороны. Поэтому при наступлении полного разряда аккумуляторов, происходит автоматическое переключение системы домашнего электроснабжения с солнечных батарей на другие резервные источники питания или на центральную электрическую сеть.
Солнечные батареи делают хозяев дома абсолютно независимыми от центрального электроснабжения. В этом случае не требуется подводка электрических сетей, исключаются дополнительные траты на оформление разрешительных документов и оплату электроэнергии. Данная система не зависит от перебоев централизованной подачи электричества, на нее не влияет рост тарифов, отсутствуют ограничения в подключении дополнительных мощностей.
Солнечные батареи могут эксплуатироваться в течение длительного периода времени, составляющего 20-50 лет. Серьезные финансовые вложения делаются только один раз, после чего система будет работать и постепенно окупать себя. Вся работа батарей осуществляется на полном автомате. Существенным плюсом является полная безопасность солнечной энергии для человека и окружающей среды. Для получения нужного экономического результата следует правильно выбирать оборудование, монтировать и вводить его в эксплуатацию.
Когда может возникнуть необходимость в альтернативном отоплении
- Участок, на котором расположен дом, не подключен к газовой магистрали.
- Газ поставляется с перебоями.
- Владелец дома хочет сэкономить на отоплении.
- Подключение к газовой магистрали невозможно ввиду высокой стоимости.
Отопление дома альтернативными источниками условно можно разделить на два вида:
- Оборудование, которое работает в дополнение к газовому котлу. Оно не способно полноценно обеспечить жилище теплом, поэтому используется для поддержки работы котла в пиковые нагрузки.
- Оборудование, которое заменяет газовый котел. Вырабатывает достаточную отопительную мощность для обогрева здания.
