Алмазный круг для заточки цепей

Особенности кругов на органических связках

Все органические связки не могут обходиться без наполнителя. Они обладают слабыми показателями твердости, устойчивости к повышенным температурным режимам и плохо проводят тепло, но зато отличаются хорошей производительностью и высокой скоростью проведения операций заточки инструмента.

Алмазные диски на основе органического компонента целенаправленно применяют в доводочных обработках и когда выполняют чистовые работы. Они отлично справляются при заточке победитовых материалов, твердокомпонентных сплавов, любых металлов и материалов из сверхтвердых структур. Выводят обрабатываемую поверхность на уровень 12 и 11 класса шероховатости. Диски мало подвержены засаливанию, но очень быстро изнашиваются.

Основные характеристики инструмента

Оснастка состоит из основания, на который нанесен слой порошка. Требование к выбору изделий для обработки поверхности — твердость инструмента должна быть выше по сравнению с заготовкой.

При значительной разнице возможен перегрев и термические дефекты. Малое отличие ведет к поломке инструмента или снижению производительности труда.

Особенности алмазосодержащего слоя

Вес твердого минерала измеряют в каратах. Один карат приравнен к 0,2 г. Зерна — сросшиеся кристаллы алмаза. К главным характеристикам изделий относят величину и плотность частиц. Чтобы удержать алмазы в рабочем слое, применяют связки, основных разновидностей — три.

Органические компоненты выделяют мало тепла, практически не засаливаются. В преимуществах связки — крепкое удержание зерен, в том числе, мелкой фракции, поэтому оснастку применяют для финишных операций. Недостаток — повышенная износостойкость.

Металлические частицы придают рабочему слою прочность, при контакте с деталью порошок нагревается. Оснастка со связкой из бронзы, алюминия, меди и иных металлов, — склонна к засаливанию и требует частой правки.

Особенность использования инструмента с керамическим порошком — для доводки вязких материалов. Абразивные изделия применяют для одновременной обработки стали и твердых сплавов.

Однородность и концентрация зерен

При производстве порошков составы разделяют по фракциям. Для этой цели используют сита со специальными ячейками. Маркировка продукции представляет собой дробь. Числитель — размер сторон отверстий в верхнем сите, знаменатель — параметр нижних ячеек.

При обработке деталей круглой формы место контакта с инструментом минимальное. В этом случае выбирают абразивные изделия, в которых рабочий слой содержит высокую концентрацию твердых включений.

Однородность и массовая доля абразива влияют на производительность труда, режущую способность инструмента и чистоту поверхности детали.

Конструкция алмазных кругов для заточки инструмента

Диски алмазные заточные представляют собой изделия круглой формы с основанием из металла и нанесенным на него покрытием алмазного порошка, который закрепляется на металле связующим веществом, также там присутствует наполнитель. Марка диска характеризуется:

  • конфигурацией корпуса и видом материала, из которого он изготовлен;
  • размером окружности;
  • величиной концентрации абразивных зерен;
  • фракцией алмазов;
  • типом вещества, используемого в качестве связки;
  • степенью точности;
  • классом неуравновешенности.

Одним из важных параметров является износостойкость диска.

Корпуса алмазных заточных кругов могут быть изготовлены из стальных заготовок, марок Ст-25, 30, 20 или 3, либо сплавов из алюминия АК-6 или Д-16, либо полимерных материалов. Для некоторых шлифкругов типа А1ПП, АГЦ делают еще хвостовики из стальных У7 и У8 марок.

Что касается применяемых связующих веществ, которые скрепляют алмазные зерна в единую форму, то выпускаются диски на основе:

  1. Связок металлического характера на основе алюминия, меди, цинка или олова. В маркировке таких изделий указывается литера М.
  2. Связок керамических на основе шамота либо стекла, куда добавляют составляющую алюминия. В маркировке здесь будет присутствовать литера К.
  3. Связок на основе органики – это пульвербакелитные и карболитные вещества. Присутствие такой связки обозначают в маркировочном коде литерами КБ.

В качестве наполнителей используют электрокорунд, графитовый порошок, медь, карбид бора и глинозем.

Разновидности

Смотреть галерею

Основная классификация предусматривает разделение алмазных элементов по форме. Как уже упоминалось, наибольшее распространение получили чашеобразные и плоские дисковые точила, которые применяются специально для твердотельных режущих и пильных деталей. Есть и пограничная разновидность, представленная кругами в виде тарелки. Можно сказать, это универсальный алмазный круг, который подходит для широкого спектра заточных операций. Если же планируется целенаправленная обработка с определенными параметрами, то следует выбирать абразив не только по форме, но и по техническим характеристикам.

1 Заточка токарных резцов и ее виды

Геометрические особенности отрезного резца по дереву или металлу предопределили его наиболее уязвимый режущий инструмент. Но несмотря на это, их широко применяют на практике. Процесс изготовления деталей на станках, прежде всего, предполагает нарезку заготовок до нужного размера.

На больших металлообрабатывающих заводах всегда есть заточники. Кроме того масштабное производство включает наличие расточных станков для придания резцам рабочего состояния. В маленьких мастерских делают это самостоятельно.

Заточка может быть:

  • абразивная (шлифовальные круги);
  • химико-механическая (обработка металла особыми составами);
  • с применением специальных устройств.

Для абразивной заточки используют координатно-расточной токарный станок или самостоятельно с помощью шлифовального бруска. Ручная заточка не позволяет качественно обработать инструмент с учетом нужных углов. Сложность процесса в том, что нагретый металл теряет свои свойства. Окончательный результат зависит от мастерства токаря.

Различные виды резцов по металлу

Заточку твердосплавных инструментов производят на зеленом карборунде. Для обработки резцов из стали используют шлифовальный круг средней твердости. Для первичной обработки применяют абразивные оселки (маркировка 36-46; для финальной процедуры маркировка 60-80). Прежде чем установить круг на рабочий станок убедитесь в его целостности.

Перед началом затачивания резцы обрабатываются раствором медного купороса. Благодаря реактиву, формируется защитный слой, смывающийся абразивными зернами из раствора. В процессе задействуют станок, который имеет емкость и подвижный шлифовальник. Движения закрепленного резца возвратно-поступательны, а давление прижима к абразивной поверхности составляет 0,15 кг/см².

На специализированном станке заточку проводят белым кругом  из электрокорунда (для быстрорежущих инструментов), зеленым из карбида кремния (для твердосплавных инструментов) и алмазный круг для финальной доводки.

1.1 Характеристика заточных кругов

Алмазный круг можно использовать для заточки пилы из твердого сплава, напайки и отрезного резца.

Виды алмазных заточных кругов

Очень маленькая структура зерна позволяет использовать алмазные круги в качестве доводки.

Зернистость:

  • 100/80;
  • 125/100;
  • 160/125;
  • 200/160.

Чем больше цифра, тем крупнее будет зерно круга. Зернистость 125/100 – одна из самых распространенных. Отлично подходит для затачивания дисковых пил и резцов.

Алмазный круг может иметь форму чаши, тарелки или прямого профиля. При выборе необходимо учитывать форму заготовки, площадь и удобство применения той или иной формы. Для обработки дисковых пил лучше взять круг в форме тарелки. Этот тип может легко проникать между зубьями, и обладает заостренным краем. Для работы с лезвием ножа подойдет обычный круг либо в форме чашки.

Круги могут быть диаметром от 125мм-300мм. Подбирать нужно под свой наждак, учитывая посадку и внешний диаметр.

Широкий алмазный слой подходит для заточки сверла с большим диаметром и широкой детали. Чем толще слой, тем дольше будет снашиваться алмазный круг.

  • ширина слоя – 3-20мм;
  • толщина слоя – 2-5мм.

Правка инструмента на заточном круге

Маркировка шлифовального круга включает:

  • тип устройства;
  • размер;
  • абразивный материал;
  • зернистость;
  • твердость;
  • структуру;
  • связку;
  • скорость;
  • точность;
  • неуравновешенность.

Стандартный алмазный круг для наждака (маркировка 125*40*10*3*32):

  1. Размер внутреннего отверстия – 32мм.
  2. Диаметр внешнего круга – 125мм.
  3. Глубина (круг в форме чашки) – 40мм.
  4. Алмазный слой – 10мм.
  5. Толщина – 3мм.
  6. Посадка – 32мм.

В отдельной строке указывают зернистость.

Особенности эксплуатации цепей с победитовыми напайками

Область применения победита — это те материалы, работа с которыми вызывает ускоренный износ и затупление режущих кромок обычных цепей

Все обладатели бензиновых агрегатов знают, что очень трудно и долго работать с:

  • Мёрзлой древесиной (кристаллики льда делают волокна очень твёрдыми).
  • Загрязнёнными деревьями — пеньками и стволами (частицы грунта и песка действуют на цепь как абразив, против которого обычная сталь бессильна).
  • Твёрдыми включениями в массив дерева (это могут быть гвозди и шурупы, скрытые в толще старых досок).

Победитовые наплавки на режущих звеньях позволяют успешно распиливать указанные материалы практически без потери скорости и перегрузки двигателя. Благодаря твёрдости зубцы полотна легко проникают в твёрдый массив, разрезая его. Благодаря свойствам, твердосплавные цепи используются помимо пил в бензорезах, которые служат для раскроя таких материалов, как камень и бетон.

Благодаря высоким качествам реза, зубья с победитовыми напайками не нужно так часто точить. Если обычная цепь может тупиться через два-три бачка бензина, то твердосплавной хватает на срок, больший в пять или шесть раз. Однако есть и обратная сторона медали: в случае затупления режущие пластинки невозможно заточить обычным напильником. Это делается либо алмазным надфилем, либо специальным кругом на заточном аппарате. Кстати, алмазный диск стоит весьма недёшево.

Какая цепь установлена на Вашей бензопиле?

СтандартнаяПобедитовая

Из-за неудобства заточки распространение победитовой цепи не такое уж широкое

Пользователь обращает внимание на фактор стоимости. К тому же, нужно помнить, что цепь с наплавками, несмотря на крепость, всё же не предназначена для пиления гвоздей и саморезов в массиве древесины

Она хоть и поможет одолеть больше старых метизов, рано или поздно затупится, ну а о проблемной заточке уже сказано выше.

Приобретение цепи с победитовыми напайками оправдано в том случае, если бензопилой часто выполняются специфические работы: рез мёрзлых дров, валка деревьев твёрдых пород. При активном использовании необходимо наличие специального инструмента: алмазного надфиля или соответствующего заточного круга для станка.

Безопасность при работе

Операции с оборудованием, выполняющим шлифовальные и отрезные работы, имеют несколько опасных факторов. Это вращение устройства, возможность разрушения диска на ходу, угроза прикосновения к вращающемуся оборудованию. Чтобы сохранить здоровье, нужно выполнять такие требования:

Все работы на шлифовальном электрическом оборудовании начинаются после проверки изоляции кабелей, наличия заземления, исправности кнопки аварийного отключения.
Убедится в исправном состоянии кругов: нет ли трещин, сколов, выработки.
Проверить работу приточно-вытяжной вентиляции. Спецодежда должна быть заправлена, длинные волосы нужно спрятать под шапочку.
Перед началом шлифовки подождать 2—3 минуты, пока станок работает вхолостую

Это поможет выявить скрытые дефекты.
Во время работы всё внимание обращать на производимую операцию.
Не работать без защитных очков или масок.
Замена абразивных кругов возможна только на отключённом оборудовании.
Все вращающиеся механизмы ограждаются кожухами, а сами круги — прозрачными экранами. При подъёме этих ограждений работа станка должна блокироваться выключателями.
В неработающем состоянии щитки необходимо поднять.

Современный шлифовальный инструмент и станки значительно облегчают труд человека. А правильный выбор оснастки позволит выполнить операции по зачистке с максимальным уровнем чистоты.

СМОТРИТЕ ЭТО ПОЛЕЗНОЕ ВИДЕО:

Круги наждачные для заточного станка (наждак).

Заточные наждачные круги имеют свойство изнашиваться, поэтому время от времени их приходится менять.

Есть два основных вида заточных кругов: -белый (электрокорунд белый), имеет маркировку 25А. -зеленый (карбид кремния зеленый), имеет маркировку 64С.

Белый круг предназначен для бытовых работ, заточки таких изделий бытового назначения — топоры, кухонные ножи, лопаты и др.

Читать также: Самодельное реле давления для компрессора

Диаметр наждачного круга чаще всего используется 200мм и толщиной 20мм.

Зеленый круг точило предназначен для заточки напаек на резцах, на дисковых пилах, заточки сверл по металлу и др. В основном используются круги ПП диаметром 300-350мм, а так-же чашечные и тарельчатые.

Заточные наждаки имеют разное зерно 8Н, 12Н, 16Н, 25Н, 40Н. Чем больше цифра, тем крупнее зерно и соответственно грубее обработка.

Чем крупнее зерно у точильного круга, тем быстрее стачивается слой металла, чем мельче, тем медленнее, но край будет более гладким и острым.

Есть специальные наждачные заточные круги для пил, край у них сделан под углом, для удобства заточки зубьев.

Хозяева, которые предпочитают смастерить что-нибудь вместо того, чтобы бесполезно уставиться в экран телевизора, умудряются устроить микромастерскую даже в квартирах. Людям же, имеющим частный дом или проживающим в сельской местности, обзавестись солидным инструментальным набором и простейшими приспособлениями сам Бог велел.

Точильный станок, называемый в простонародье точилом, настолько универсален, что он появляется в мастерской одним из первых. Действительно, точило поможет подогнать черенок к лопате огороднику, прорезать паз в печатной плате радиолюбителю, сделать пробойник из куска проволоки или арматуры автовладельцу, а также множество других операций. Его рабочим органом является наждачный круг, характеристики которого станут предметом обсуждения в данной публикации. Здесь же будут приведены советы по выбору оптимального абразива для наждака в соответствии с целями их применения.

Безопасность при работе

Операции с оборудованием, выполняющим шлифовальные и отрезные работы, имеют несколько опасных факторов. Это вращение устройства, возможность разрушения диска на ходу, угроза прикосновения к вращающемуся оборудованию. Чтобы сохранить здоровье, нужно выполнять такие требования:

Все работы на шлифовальном электрическом оборудовании начинаются после проверки изоляции кабелей, наличия заземления, исправности кнопки аварийного отключения.
Убедится в исправном состоянии кругов: нет ли трещин, сколов, выработки.
Проверить работу приточно-вытяжной вентиляции. Спецодежда должна быть заправлена, длинные волосы нужно спрятать под шапочку.
Перед началом шлифовки подождать 2—3 минуты, пока станок работает вхолостую

Это поможет выявить скрытые дефекты.
Во время работы всё внимание обращать на производимую операцию.
Не работать без защитных очков или масок.
Замена абразивных кругов возможна только на отключённом оборудовании.
Все вращающиеся механизмы ограждаются кожухами, а сами круги — прозрачными экранами. При подъёме этих ограждений работа станка должна блокироваться выключателями.
В неработающем состоянии щитки необходимо поднять.

Современный шлифовальный инструмент и станки значительно облегчают труд человека. А правильный выбор оснастки позволит выполнить операции по зачистке с максимальным уровнем чистоты.

СМОТРИТЕ ЭТО ПОЛЕЗНОЕ ВИДЕО:

Круги наждачные для заточного станка (наждак).

Заточные наждачные круги имеют свойство изнашиваться, поэтому время от времени их приходится менять.

Есть два основных вида заточных кругов: -белый (электрокорунд белый), имеет маркировку 25А. -зеленый (карбид кремния зеленый), имеет маркировку 64С.

Белый круг предназначен для бытовых работ, заточки таких изделий бытового назначения — топоры, кухонные ножи, лопаты и др.

Читать также: Чем лучше сверлить бетонные стены

Диаметр наждачного круга чаще всего используется 200мм и толщиной 20мм.

Зеленый круг точило предназначен для заточки напаек на резцах, на дисковых пилах, заточки сверл по металлу и др. В основном используются круги ПП диаметром 300-350мм, а так-же чашечные и тарельчатые.

Заточные наждаки имеют разное зерно 8Н, 12Н, 16Н, 25Н, 40Н. Чем больше цифра, тем крупнее зерно и соответственно грубее обработка.

Чем крупнее зерно у точильного круга, тем быстрее стачивается слой металла, чем мельче, тем медленнее, но край будет более гладким и острым.

Есть специальные наждачные заточные круги для пил, край у них сделан под углом, для удобства заточки зубьев.

Хозяева, которые предпочитают смастерить что-нибудь вместо того, чтобы бесполезно уставиться в экран телевизора, умудряются устроить микромастерскую даже в квартирах. Людям же, имеющим частный дом или проживающим в сельской местности, обзавестись солидным инструментальным набором и простейшими приспособлениями сам Бог велел.

Точильный станок, называемый в простонародье точилом, настолько универсален, что он появляется в мастерской одним из первых. Действительно, точило поможет подогнать черенок к лопате огороднику, прорезать паз в печатной плате радиолюбителю, сделать пробойник из куска проволоки или арматуры автовладельцу, а также множество других операций. Его рабочим органом является наждачный круг, характеристики которого станут предметом обсуждения в данной публикации. Здесь же будут приведены советы по выбору оптимального абразива для наждака в соответствии с целями их применения.

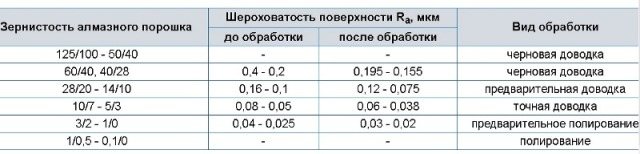

Виды зернистости в зависимости от вида обработки

Под зернистостью понимают размер основной массы зерен среди общего количества алмазных частиц в абразиве. Размер зерна обычно определяется тремя параметрами: высотой, шириной и толщиной, но на практике за основу берут ширину. Чистота обработки поверхности материала зависит от степени зернистости круга для заточки. Также этот параметр влияет на оперативность проведения работ, количество металла, который можно удалить за один проход инструмента по заготовке и изнашиваемость рабочей области алмазного диска для заточки. Согласно нормам стандартизации международного уровня FEPA маркировка алмазного заточного инструмента должна содержать код зернистости: сочетание литеры F и определенного числа за ним. Возрастание числа указывает на присутствие в абразиве более мелких зерен. Чтобы правильно подобрать круг для заточки, нужно знать марку материала, какую необходимо получить в итоге шероховатость, допустимый припуск.

Между размером зерна в абразиве и чистотой поверхности металла после обработки существует обратно пропорциональная зависимость. Поэтому для финишных работ применяют заточные круги с самыми маленькими алмазными зернами.

По размеру фракции зерна его можно отнести к тому или другому типу зернистости:

  1. 100/80 – мелкие алмазные зерна. С их применением выполняют окончательную доводку тонких лезвий, заточку металлообрабатывающих резцов, операции финишной шлифовки.
  2. 125/100 – средние алмазные зерна. Заточка изделий до состояния необходимой остроты.
  3. 160/125 – крупные.
  4. 200/160 – очень крупные алмазные зерна. Абразивы подходят для выравнивания поверхности режущего инструмента.

Пильные Цепи Для бензопил фирмы Штиль. Цепи для бензопилы с победитовыми напайками

Производительность распиловочных работ в значительной степени зависит от потерь рабочего времени, которое расходуется на замену или заточку режущих элементов штатной гарнитуры. Победитовая цепь для бензопилы лишена этого недостатка, тем не менее, профессиональные пильщики используют такое оборудование в случае крайней необходимости.

Пильные цепи для бензопилы с победитовыми напайками не получили спроса и в любительской практике, поскольку основные преимущества цепного ассортимента с повышенным ресурсом не компенсируют его недостатков.

Фото: победитовая цепь

Твердосплавные цепи — первое знакомство

Победитом называется чрезвычайно прочный сплав, который по прочности превосходит стекло. Именно из этого материала делают режущие элементы бытовых стеклорезов.

В победите высокая твёрдость сочетается с хрупкостью, на рабочие кромки режущих зубьев пильной цепи дорогой в производстве композит, наплавляется достаточно тонким слоем.

Для изготовления специального цепного ассортимента требуется дорогое и сложное оборудование, поэтому цепи для бензопил с победитом входят в перечень продукции ведущих производителей качественной бензопильной техники.

Преимущества и недостатки

Ресурс победитовой цепи больше срока службы стандартного аналога в несколько раз. Модификации с твёрдосплавными покрытиями отлично справляются с распиловкой твёрдой и мёрзлой древесины. В аварийно-спасательных работах специальные гарнитуры с победитовыми цепями применяются для резки бетона и металлической арматуры.

Использовать преимущества таких цепей с полной отдачей можно только на бензопилах полупрофессионального или профессионального класса, с двигателями, имеющими достаточный резерв мощности и вращательного момента.

  • Специальная цепь для бензопилы с напайкой из победита или другого аналогичного по характеристикам материала даёт существенный выигрыш по времени при работе с проблемной древесиной, при заготовке ледяных блоков и выполнении других трудоёмких и затратных по времени работ.
  • Режущие звенья победитовой цепи стабильно держат заточку при распиловке грязных брёвен, менее чувствительны к абразивным свойствам попавшего в распил песка.

Пользовательские отзывы подтверждают целесообразность и эффективность применения цепей с твёрдосплавными напайками для распиловочных работ повышенной сложности.

Проблемы эксплуатации

На этом в перечне основных преимуществ можно поставить точку. В частности, соединительные звенья победитовых цепей производятся из стандартной стали, поэтому изнашиваются и вытягиваются победитовые цепи нередко ещё до полной выработки назначенного ресурса.

  • Цена победитовой цепи в 4-5 раз выше стоимости качественного аналога. Простой подсчёт показывает, что суммарный ресурс пяти фирменных цепей существенно выше срока службы дорогостоящего изделия с твёрдосплавными режущими кромками.
  • Расклепка растянутой цепи с последующим удалением нескольких звеньев даёт кратковременный эффект. Также следует учитывать ускоренный износ приводной звёздочки, что неизбежно сопровождается потерей плавности хода, рисками разрыва цепи и образованием травмоопасных моментов.
  • В домашних условиях заточить цепь для бензопилы с напайкой невозможно. Для этой работы требуется специальное оборудование, которое имеется не в каждом сервисном центре. Цена заточки в ряде случаев сопоставима со стоимостью новой цепи стандартного образца.

Подведем итоги

Подведем итоги

На что же стоит обращать внимание при выборе алмазный круг для заточки инструмента или вообще для других работ? Есть два основных параметра, которые ни за что нельзя упускать из виду: тип материала, с которым предстоит работать, и машина для резки. Учитывать прибор, на котором будет использоваться диск следует, чтоб его диаметр совпадал с диаметром машины и круг можно было использовать безопасно

Учитывать материал стоит, ибо именно ним определяется нужная форма зубьев заточного диска. Выбрав не те зубья, можно значительно снизить скорость и чистоту обработки.

Во время установки круга на аппаратуру, с которой он будет использоваться, стоит проследить, чтоб диск вращался в ту же сторону, что и вал машинки, также, они должны иметь одинаковую скорость вращения. Как правильно должен вращаться диск – подскажет стрелка, расположенная на его корпусе или информационной наклейке.

Подведем итоги

Подведем итоги

На что же стоит обращать внимание при выборе алмазный круг для заточки инструмента или вообще для других работ? Есть два основных параметра, которые ни за что нельзя упускать из виду: тип материала, с которым предстоит работать, и машина для резки. Учитывать прибор, на котором будет использоваться диск следует, чтоб его диаметр совпадал с диаметром машины и круг можно было использовать безопасно

Учитывать материал стоит, ибо именно ним определяется нужная форма зубьев заточного диска. Выбрав не те зубья, можно значительно снизить скорость и чистоту обработки.

Во время установки круга на аппаратуру, с которой он будет использоваться, стоит проследить, чтоб диск вращался в ту же сторону, что и вал машинки, также, они должны иметь одинаковую скорость вращения. Как правильно должен вращаться диск – подскажет стрелка, расположенная на его корпусе или информационной наклейке.
