Обзор бензопилы Штиль 230 — от характеристик до регулировки карбюратора полупрофессиональной бензопилы

Бензопилы Партнёр и Штиль, их регулировки.

В бензопилах Штиль и Партнёр регулировочными винтами H и L выставляется пропорция воздуха и бензина в смеси. При ослаблении винтов смесь обогащается, повышаются обороты. Завинчивание приводит к обеднению смеси и, соответственно, понижению оборотов двигателя.

Настройка карбюратора бензопилы Партнёр на холостой ход осуществляется винтом T (Штиль маркирует эту регулировку буквами LA). Базовая наладка инструмента делается на заводе во время конечных испытаний. В большинстве случаев карбюратор отрегулирован на подачу чуть более обогащённой топливовоздушной смеси, чем оптимально-расчётная. Настройки, установленные заводом-изготовителем, обязательно нужно сохранить в первые несколько часов эксплуатации, в период обкатки. После этого может осуществляться более тонкая регулировка, хотя это не обязательно, пила будет нормально работать и на базовых настройках.

Для тонкого регулирования карбюратора требуется тахометр, кроме того, понадобится техническая документация, чтобы проводить работы в строгом соответствии с требованиями производителя. Лучшим решением будет доверить ювелирную настройку топливной аппаратуры специалистам.

Если всё же решено регулировать самостоятельно, начинать следует с винта L, после чего переходят к жиклёру H, после чего выставляют холостой ход путём вращения винта T (или LA — если это пила Штиль).

Плавным поворотом винта L в обоих направлениях ищется положение, при котором частота вращения на холостом ходу будет максимальной. После того, как эта точка найдена, требуется вывернуть винт L на 1/4 оборота. Если при этом цепь продолжает двигаться при работающем на холостых оборотах моторе, винт T (LA) медленно вывинчивается до момента остановки цепи.

После настройки винтом H максимальных оборотов значение их частоты проверяется по тахометру. Если частота вращения на максимуме не соответствуют значениям, которые указаны в документации, регулировки повторяют. Если на максимальных оборотах смесь оказывается слишком богатой, из глушителя идёт слишком много дыма, при бедной смеси пила издаёт визжащий звук и двигатель излишне греется. Регулировка заканчивается установкой холостого хода — правильным считают положение, если мотор работает ровно на минимуме оборотов и цепь при этом стоит. Установку холостого хода можно посмотреть на видео, представленному далее.

Регулировка карбюратора бензопилы немецкого производства

В строении каждой бензопилы существует такой элемент как карбюратор, роль которого заключается в организации топливной смеси для подачи её двигателю. Но порой, когда в работе инструмента случаются неполадки, требуется регулировка карбюратора бензопилы немецкого производства с позиционированием количества топливной и воздушной массы. Проводя регулировку данного узла в бензиновых моделях серии 230 или 180, следует чётко понимать причину сбоев, где выделяют:

• недостаточность бензина в системе, сопровождаемое перебоями в работе мотора;
• излишки бензина, выражаемые большим количеством выхлопного дыма и высоким шумом;
• прокручивание цепи бензопилы в холостом ходу.

Сегодня правильность проведения регулировки карбюратора показано на видео от многих умельцев, где представлены варианты ремонта карбюратора марки 250 бензопилы и других подрядных моделей. В основе таких операций лежит управление винтами, отвечающими за уровень подачи воздушно-топливной смеси пилы и за количество оборотов в холостом вращении движка. В «Коса Моторс» мастера помогут быстро решить данную проблему. Так же у нас есть всё необходимое для работы с бензоинструментом, где можно купить леску для триммера или приобрести новую цепь для пилы.

Пила Stiga SP 405 Q – описание и области применения

Данная модель относится к классу полупрофессиональных агрегатов. При неплохих показателях она может применятmся не только в саду, но и с целью нерегулярной валки леса.

Характеристики модели включают в себя:

• Объем цилиндра – 40 см3;
• Мощность пилы – 2 л. с. или 1500 Ватт;
• Объем топливного бачка – 410 мл;
• Емкость масляного бачка – 200 мл;
• Эксплуатационный вес – 6 кг.

Пила отлично справляется с распиливанием бревен, как зимой, так и летом. В комплектацию агрегата входит инструкция, цепь, шина, емкость для приготовления горючего и гарантийный талон.

Недостатки и неисправности

В недочетах отмечается чувствительность мотора к низкооктановой топливной консистенции, высочайшая цена послегарантийного сервисного ремонта, необходимость комплектации гарнитуры только фирменными деталями. В удаленных регионах чувствуется недостаток самых ходовых запчастей, фирменных моторных и цепных масел.

За всегда производства модельного ассортимента пильной техники STIHL существенных конструкционных, и что в особенности принципиально, эксплуатационных недочетов не выявлено. Значимая часть дефектов является следствием безграмотной работы а именно, лишних нагрузок и внедрения некачественных ГСМ.

Практика указывает, что заправка системы смазки веретенкой либо отработкой неравноценна, так как наращивает нагрузки на движок и уменьшает ресурс гарнитуры в среднем на 30-40%.

Ремонт карбюратора бензопилы Макита. Регулировка карбюратора бензопилы Makita

Регулировка карбюратора бензопилы Макита влияет на производительность устройства, качество работы

Для правильной настройки рабочего узла оборудования, важно: понимать принцип его работы, иметь необходимые инструменты, бережно относиться к крепежным деталям, а также близко расположенным элементам, отвечающим за функционирование бензопилы

Особенности настройки карбюратора Макита

Карбюратор бензопилы Макита работает по такому же принципу, как и карбюраторы выпущенные другими производителями. Эта важная деталь отвечает за смешивание горючего с воздухом. Для того чтобы с эксплуатацией устройства не возникало проблем проводится регулировка бензопилы Макита. Это поможет защитить мотор оборудования.

За счет регулировки можно:

• исключить риск создания карбюратором «бедной» смеси;
• минимизировать риски создания перенасыщенной смеси, которая негативно сказывается на работе мотора, провоцируя быстрый износ.

Если вам нужен новый карбюратор на бензопилу Макита ( вы будете настраивать, ориентируясь на стандартную инструкцию), выбирайте тот, который по строению идентичен оригиналу.

1. Основа основ – трубка для пропуска воздуха, которая соединена с заслонкой (посредине). Расположение этой детали влияет на количество воздуха, который поступает к двигателю при работе.
2. Диффузор. Идентифицировать его не сложно, при тщательном рассмотрении составляющих карбюратора. Выглядит эта деталь, как узкая трубка, главная функция которой – регулировка скорости подачи воздушных потоков.
3. Канал, подающий топливо из поплавковой камеры (соединен с жиклером).
4. Отдельная конструкция, выделяющаяся на фоне других – поплавковая камера, которая выглядит, как стандартный резервуар для топливных жидкостей.

Винты для регулировки

Регулировка карбюратора бензопилы Макита проводится с набором регулировочных винтов, которые находятся в корпусе этой конструкции:

• винт с маркировкой L – корректирует низкие обороты;
• винт с маркировкой H, за счет него проводится настройка высоких оборотов;
• винт T для настройки работы карбюратора на холостом ходу.

Подготовка к регулировке:

1. Двигатель оставляют прогреваться (запустите бензопилу на 10 мин).
2. Проверка воздушного фильтра и очищение этой детали.
3. Остановка цепи поворотом винта с маркировкой Т (повернуть до упора).

Проводите последующую настройку:

• положите бензопилу на ровную поверхность;
• сняв цепь, отложите в сторону.

Для диагностики проблем работы карбюратора используют тахометр.

Важно! Мастера советуют прислушаться к звуку, который издают винты при обороте. «Визжащий» звук может указывать на перенасыщение смеси

Алгоритм действий для настройки

Проводят настройку карбюратора бензопилы в два этапа:

• базовый этап (двигатель включен);
• этап второй – выполнять, когда двигатель прогрет.

Важно ! Некоторые шаги по настройке нужно корректировать, в зависимости от модели бензопилы Макита. Для того чтобы сделать все правильно, ознакомьтесь с инструкцией. Стандартный алгоритм действий

Стандартный алгоритм действий.

1. Винты для регулировки высоких и низких оборотов проворачиваем до упора (провернуть по часовой стрелке).
2. В момент встречи сопротивления, сделать полтора оборота назад.

Винт с маркировкой Т, перемещают по направлению часовой стрелки. Отпускайте его лишь тогда, когда двигатель начнет работать стабильно. При этом учитывайте, что цепь на данном этапе двигаться не должна.

Что делать если во время настройки на холостом ходу двигатель выключается? В таком случае важно, быстро провернуть винт до упора (проворачивать по часовой стрелке). Если манипуляция приводит к движению цепи, регулировочный винт вращают медленно в прежнее положение

Как проверить, правильно ли настроен карбюратор?

Для этого нужно ускорить работу бензопилы. Запустите двигатель на максимальных оборотах, чтобы объективно оценить его работу. Когда вы нажмете на акселератор, скорость вращения должна достичь примерно 15 тысяч оборотов в минуту. Этот показатель указывает на то, что настройка карбюратор прошла успешно.

Если такого показателя на больших оборотах вы добиться не можете, а ускорение проходит медленно, нужно снова отрегулировать карбюратор, работая только с винтом, на котором есть маркировка L. Вращайте его против часовой стрелки. При этом вращать винт нужно медленно, чтобы поворот не превысил 1/8 полного вращения.

Если возникает проблема противоположная и максимальные показатели вращения нужно снизить до 15 тысяч, вращать нужно винт, отмеченный буквой H. Вращайте его постепенно, неспешно в направлении противоположном движению часовой стрелки.

Снижение показателя оборотов до оптимального значения позволит снизить риск работы двигателя на износ.

Устранение сбоев в работе

В качестве заключения опишем типичные неисправности, связанные с неправильной регулировкой карбюратора и способы их устранения:

1. Двигатель не заводится или заводится и глохнет через несколько секунд. Очевидно, что причина в неправильной регулировке качества смеси на низких оборотах, она слишком бедная. При исправном карбюраторе нужно немного обогатить смесь, выкрутив винт L на 1/2 оборота, а затем завершить настройку винтом Т.
2. Двигатель под нагрузкой заметно теряет в мощности. В этом случае карбюратор выдаёт на высоких оборотах слишком богатую смесь. Винт Н нужно затянуть на 1/8 оборота, если нагрузка двигателем все ещё поддерживается недостаточно, но заметен прогресс — подтянуть ещё немного.
3. Двигатель «поёт» на максимальном разгоне без нагрузки. Смесь на высоких оборотах слишком бедная, обороты завышены.
4. Двигатель глохнет, если поддать газу после работы на холостом ходу. Слишком бедная или богатая смесь, точнее можно сказать по состоянию свечи.

Обратите внимание, что настройки карбюратора могут сбиваться из-за сильной вибрации. По этой причине удачно подобранную регулировку нужно запомнить, посчитав витки и положение каждого регулировочного винта. Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы

Если вы определили лучший вид бензина и соотношение масла, сохраните небольшую порцию такой смеси, чтобы в случае неполадок проверить, связаны ли сбои с качеством горючего и неправильной регулировкой, или же причина в неисправности бензопилы.

Обкатка бензопилы

Обкатывают все новые и отремонтированные бензопилы. Особенность двухтактного двигателя — нельзя допускать, чтобы детали и механизмы прирабатывались на холостом ходу. В этом режиме бензомаслянная смесь не успевает полностью сгорать и на стенках цилиндра и карбюратора образуется нагар, двигатель закоксовывается. Этот процесс быстро приводит к поломке агрегата.

Прирабатывание подвижных элементов производится при незначительных нагрузках. Бензопилой во время обкатки необходимо пилить, не прикладывая при этом значительных физических усилий. Рекомендованный режим:

• минута – полторы — пиление с незначительной нагрузкой;
• 10-15 секунд в режиме холостого хода.

Для приработки деталей и выхода двигателя на номинальную мощность необходимо, чтобы было выработано 7-10 полных заправок топлива.

Подвижные элементы пильной гарнитуры также должны приработаться. Перед первым пуском цепь обильно смазывается маслом или на время помещается в емкость с маслом. При установке цепь натягивается так, чтобы она плотно сидела на шине, но могла проворачиваться рукой. Приработка деталей гарнитуры происходит одновременно с обкаткой всего агрегата.

После каждого окончания работы проверяется натяжение цепочки.

При обкатке не следует давать пиле большую нагрузку

Правила регулировки

Схема настройки карбюратора и рекомендуемое положение регулировочных винтов указываются в инструкции к каждому конкретному инструменту. При знакомстве с новой пилой рекомендуется затянуть винты до упора, посчитав число оборотов, чтобы потом иметь возможность вернуть заводские настройки. Общие же принципы регулировки таковы:

Перед регулировкой двигатель нужно прогреть на холостых оборотах 10 мин.
Вращая винт L нужно добиться такого качества смеси, чтобы на холостом ходу двигатель работал равномерно на 1500–2000 об/мин. При этом ускорение (разгон) при нажатии на рычаг акселератора должно быть быстрым, но равномерным. Провал в наборе оборотов свидетельствует о слишком обеднённой смеси, винт нужно выкрутить до исчезновения этого явления.
После регулировки смеси для низких оборотов винт T закручивается до тех пор, пока цепь не начнёт вращаться, а затем выкручивается на 1/2. 1/3 оборота

Здесь важно следить за исправностью механизма сцепления.
Винт Н в кустарных условиях не регулируется.

Опасность самостоятельной регулировки винта Н заключается в том, что слишком бедная смесь на высоких оборотах, и особенно под нагрузкой, приводит к стремительному износу поршневой и сбоям в системе зажигания. Лезть к регулировке высоких оборотов можно лишь в том случае, если соблюдаются три условия:

1. Бензопила очевидно не выдаёт положенной мощности при пилении.
2. У лица, выполняющего настройку, есть общие познания в устройстве карбюраторных двигателей.
3. В распоряжении имеется средство измерения оборотов двигателя.

Последним может выступать либо тахометр, либо мультиметр со встроенным осциллографом. Для подключения мультиметра нужно обмотать 3–4 витка тонкой медной проволоки вокруг провода свечи зажигания.

Основная задача винта Н — компенсировать превышение или занижение оборотов из-за смены типа топлива, концентрации масла или состава воздуха. Также сбить «верхнюю» настройку может недостаточная точность регулировки винта низких оборотов. Схема регулировки проста — винт затягивается или откручивается до тех пор, пока двигатель пилы на максимальном газу не будет выдавать 14,5–15 тысяч об/мин или значение, указанное в инструкции по эксплуатации.

Если используете осциллограф, его показания (частота искрового разряда) должны находиться в районе 230–250 Гц. Учитывайте класс точности измерительных приборов и тот факт, что под нагрузкой обороты проседают на 10–15%. Лучше, если двигатель будет работать на заниженных оборотах, чем на завышенных, пусть даже незначительно.

Неисправности бензопилы Штиль: причины и способы устранения

Как и другой инструмент, пила может выходить из строя. В этом случае необходимо разобраться с причинами неисправности и произвести ремонт. Часто его проводят своими руками.

Причин неисправностей бензоинструмента может быть много: неправильная эксплуатация, работа на износ, использование некачественных масла и бензина. Могут выходить из строя элементы пилы и из-за того, что ее комплектующие состарились. Тогда следует вооружиться знаниями и качественными запчастями.

Бензопила Штиль не заводится

Поломка возникает при отсутствии смазки цепи. Следует осмотреть бак для масла, возможно, в нем образовалась дыра или трещина. В этом случае резервуар меняют, иначе могут возникнуть проблемы с карбюратором.

Причина может быть и в засорении карбюратора. Рекомендуется достать его и почистить от мусора.

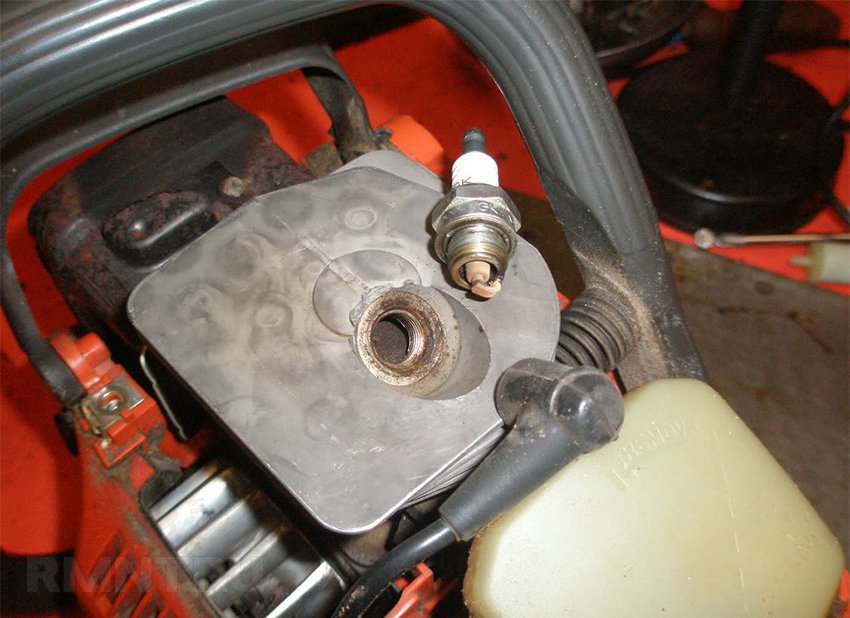

Нет искры на бензопиле Штиль

Частая проблема, при которой пила перестает заводиться. Искры не будет в двух случаях:

• слишком много масла в топливной смеси, оно оседает на стенках карбюратора и препятствует зажиганию;
• поломка свечи.

В этих случаях необходимо проверить правильность консистенции смеси, почистить или заменить свечу зажигания.

Почему рвет цепь на бензопиле Штиль

Проблема происходит из-за отсутствия масла или его малой консистенцией. Оно не смазывает цепь, поэтому она начинает истираться. В конечном итоге шина стает непригодной. Исправить ситуацию можно, проверив резервуар для масла.

Бензопила Штиль глохнет при нажатии на газ

Это свидетельствует о неисправности цилиндра. Чтобы устранить проблему, необходимо осмотреть цилиндр. Наличие царапин и скоп говорит о том, что его нужно заменить.

Устройство карбюратора

На рис. 1 показан современный карбюратор для бензопилы производства Германии «Штиль 250. Он представляет собой узел величиной с половину человеческого кулака. Производителем механизма является компания Walbro, Тайвань. Материал корпуса – нержавеющий стальной сплав. В низу устройства закреплена заслонка, обеспечивающая равномерную подачу топливно-воздушной смеси на камеру сгорания двигателя.

Рис. 1. Карбюратор для бензопилы «Штиль».

Здесь же выполнены отверстия для крепления узла к корпусу силового агрегата. Между фланцами подачи смеси и камеры сгорания двигателя установлена уплотнительная прокладка. Под штоком дроссельной заслонки расположен ускорительный насос. Он представляет собой небольшой поршенек с резиновым колечком.

На передней части корпуса находится ряд удобных для пользования подпружиненных регулировочных винтов:

• холостого хода;
• максимальные обороты;
• количество смеси;
• качество смеси.

Регулировка карбюратора бензопилы штиль производится именно этими винтами.

Главной инновационной особенностью карбюратора для бензопилы штиль 250 является устройство подогрева. Во избежание замерзания механизма при работе на протяжении зимнего периода он оснащен специальной системой, осуществляющей предварительный подогрев стального корпуса во время работы. Для этого агрегат переводится на зимний режим эксплуатации.

Корпус обдувается подогретым воздухом, всасываемым от двигателя. Подобный режим работы механизма предотвращает обледенение, замерзание жиклеров, обеспечивает нормальную подачу топливно-воздушной смеси. При переходе на летнюю эксплуатацию заслонка подачи горячего воздуха закрывается. Летний режим характеризуется естественным охлаждением агрегата.

Характеристики бензопилы штиль 250

Производитель	STIHL	STIHL	STIHL	STIHL	STIHL
Модель	360	250	440	341	361
Объем цилиндра, см³	61,5	50,2	70,7	59	59
Мощность, кВт	3,4	2,6	4,0	3,1	3,4
Максимальные об.без нагрузки, Шин	13500	14000	13500	13500	14000
Крутящий момент, Nm	3,7	2,7	4,50	3,6	3,7
Вибрация на трубчатой рукоятке, м/сек 2	3,5	3,4	4,2	3,1	2,9
Вибрация на задней ручке, м/сек 2	5,5	4,3	4,5	3,1	3,6
Объем топливного бака, л	0,63	0,47	0,78	0,69	0,69
Объем масляного бака, л	0,32	0,32	0,40	0,33	0,33
Удельный вес, кг/кВт	1,7	1,8	1,5	1,8	1,6
Вес без реж. инструментов, кг	1,7	4,7	5,9	5,5	6,6

Особенности устройства 250 модели и модификации C-BE

Для улучшения рабочих показателей Штиль 250, конструкторы установили на бензопилу несколько современных разработок, которые наилучшим образом влияют на комфорт и качество работы бензопилы. Первое, о чем пойдет речь, это компенсатор.

Компенсатор

Специальное приспособление, установленное в крышке карбюратора и соединенное с корпусом воздушного фильтра отдельным каналом небольшого размера. Суть компенсатора в том, что он позволяет воздуху проникать в карбюратор помимо топливного фильтра. Это необходимо в те моменты, когда воздушный фильтр максимально загрязнен и не пропускает требуемое двигателю количество воздуха.

На бензопилах, не оборудованных компенсатором, грязный топливный фильтр может стать причиной увеличения расхода горючего, переобогащения топливной смеси. В итоге все может закончиться нагаром под поршневыми кольцами и задирами ЦПГ. Соответственно пиле потребуется дорогостоящий ремонт, а компенсатор способен от всего этого подстраховать.

Подогрев карбюратора

Эта функция наиболее полезна в зимний период, т. к. предотвращает обледенение карбюратора. Включение и выключение опции оператор производит по мере необходимости. Для изменения режима, необходимо переместить задвижку, которая перенаправляет теплые воздушные потоки к карбюратору или наоборот.

Тормоз цепи

Один из механизмов безопасности при работе бензопилой, это ручной инерционный тормоз цепи. Если по каким-то причинам шина бензопилы сделает резкий отскок, то тормоз включится и цепь мгновенно перестанет крутиться, тем самым снизится риск получения серьезной травмы. Для правильной работы тормоза цепи, оператор должен соблюдать несколько условий:

1. Держать руки как предписывает инструкция, т. е. левая рука на передней рукоятке, правая на задней.
2. Своевременно проводить чистку механизма, т. к. он находится в боковой крышке, куда попадает огромное количество опилок.

Система понижения вибрации

Двигатель бензопилы при работе сильно вибрирует. Вибрация может доставлять дискомфорт и снизить время работы оператора, по причине усталости. Для решения проблемы, немецкие инженеры оснастили Штиль 250 антивибрационной системой из эффективных амортизаторов. Таким образом, Штиль 250 может использоваться для работы даже теми, у кого наблюдаются хронические заболевания кистей рук.

Комбинированное управление

Еще одна система, которая добавляет удобства и призвана облегчить эксплуатацию Штиль 250, это комбинированный рычаг управления. Благодаря которому, включение и выключение зажигания производится большим пальцем левой руки. Режим подсоса тоже включается аналогично. Выключатель никогда не нужно искать, он всегда под рукой, что особенно удобно при возникновении экстренной ситуации.

Ematic

Это официально запатентованная компанией Штиль система, которая призвана уменьшить трение и увеличить срок службы пильной гарнитуры. В состав системы входит не только та часть, которая установлена на бензопиле, это масляный насос и транспортировочные магистрали, но и шина и цепь бензопилы.

Система смазки цепи

Регулировка карбюратора бензопилы штиль 250

Рис. 2. Регулировка карбюратора бензопилы Штиль 250.

Пошаговая регулировка карбюратора Штиль МС 250 со счетчиком оборотов осуществляется в следующей последовательности:

1. Заглушить двигатель, винты H и L следует закрутить до упора, затем вывернуть оба на один оборот.
2. Двигатель завести, прогреть. На максимальных оборотах винтом Н добиться максимальной частоты коленчатого вала 14000 об/мин, зафиксированной тахометром либо счетчиком оборотов двигателя. Удерживать максимальные обороты двигателя не более 10 секунд.
3. Болтом LA упора холостого хода добиться начала движения цепи. После этого повернуть болт LA на ¼ оборота против часовой стрелки.
4. Проверить разгон механизма бензопилы Штиль 250. Регулировка карбюратора продолжается, если обороты холостого хода неустойчивы или бензопила разгоняется недостаточно. Винт L необходимо слегка повернуть против часовой стрелки. Пила при этом должна быстро набрать обороты, устойчиво функционировать на холостом ходу. Окончательно подкорректировать работу винтом LA. По тахометру холостой ход должен соответствовать каталожному значению 2800 об/мин.

Аналогично производится регулировка карбюратора бензопилы Штиль 211 своими руками.

В своей статье автор максимально подробно осветил все детали регулировки всем знакомого механизма производства Германии под названием пила Штиль 250. Регулировка карбюратора несложная и доступная каждому домашнему мастеру. Выполняя рекомендации, изложенные автором статьи, каждый может настроить свою бензопилу Штиль 250 и наслаждаться ее безупречной работой.

Соотношение топливной смеси

Моторное масло для двухтактных двигателей STIHL 1:50 :

1:50 = 1 часть масла + 50 частей бензина

другие марочные моторные масла для двухтактных двигателей классификации ТС:
