Зазор поршневых колец бензопилы

Как работает карбюратор на бензопиле хускварна 137?

На бензопилах этих моделей чаще всего устанавливается с завода карбюратор Walbro. Перед тем как отрегулировать карбюратор Walbro на бензопиле хускварна, необходимо иметь минимально представление о его устройстве и знать принцип работы.

Что отвечает за подачу смеси топлива и масла

Для точной подачи топлива с маслом используется работа топливного насоса, который приводится механически от коленчатого вала. Сам карбюратор оснащается диафрагмой и специальным игольчатым клапаном, которые отвечают за регуляцию давления в системе. Благодаря им, происходит организация правильной работы дозирующих камер и насоса, что улучшает работу бензопилы.

Приготовление топливной смеси

При эксплуатации бензопилы должна применяться топливная смесь бензина и масла в соотношении 15:1 по объему, т. е. к 15 л бензина следует добавить 1 л масла и смесь тщательно перемешать. Количество бензина и масла в топливной смеси приведено в этой таблице:

Бензин.л	1	2	3	4	5	6	7	8	9	10
Масло, л	0.06	0.13	0.20	0,26	0,33	0.40	0.46	0.53	0.60	0,66
Топливная смесь, л	1.06	2,13	3,20	4,26	5,33	6.40	7.46	8.53	9.60	10.66

Что отвечает за подачу воздуха

За подачу воздуха отвечают две заслонки, устанавливаемые на камере диффузора. Первая может регулировать количества воздуха в момент нажатия на акселератор и называется дроссельной, а вторая обеспечивает ограничение подачи воздуха в тот момент, когда производится холодный пуск бензопилы. Чтобы облегчить запуск, заслонка перекрывается, а значит, смесь становится богатой, так как насыщается большим количеством топлива. В таком режиме работать проще, но так как это увеличивает расход топлива, данный режим на протяжении всей работы не применяется. Пила работает на износ.

Чтобы распылить топливо в цилиндры, используется форсунка с обратным клапаном.

Принцип работы прост: она ограничивает возврат смеси обратно в камеру. Все основные неисправности бензопил, чаще всего, проявляются при неправильной работе этого механизма.

1. Самой частой ошибкой является слишком долгое хранение инструмента. Дело в том, что при длительном бездействии клапан залипает и, либо заливает цилиндр топливом, либо попросту не открывается.
2. Вторая проблема – это увеличение количества воздуха в смеси, вызванный подсосом его извне при неправильной работе клапана. Регулировать тут уже нельзя, так как в этом случае помогает только ремонт клапана или его замена, так как на регулировочные винты пила реагировать не будет.

В отличие от автомобильного, настройка карбюратора бензопилы предусматривает три регулировочных винта, отвечающих за качество смеси, количество и номинальные обороты коленчатого вала движка хускварна:

• винт L – предназначен для настройки количества оборотов при работе в средних режимах и регулирует низкие обороты;
• Винт Н – настраивает количество высоких оборотов и тягу установки;
• Т – предназначен для регулировки общего количества топлива и настраивает работу дроссельного узла.

Не рекомендуется трогать первые два винта, не имея специальных навыков. Проблема в том, что если настроить их неправильно, то карбюратор не сможет обеспечить пуск мотора, а то и вовсе запустит его в неправильных режимах работы. Такая регулировка винта может привести к его скорейшему износу и выходу из строя. Данный принцип заложен во многих устройствах.

Параметры настроек не приводит ни одна таблица. Поэтому не стоит искать эти данные в специальной литературе, а лишь четко следуйте инструкциям. Таблица в паспорте имеет лишь информационное значение, касающееся характеристик движка.

Причины неполадок поршневой бензопилы

Существует масса причин выхода из строя ЦПГ, которые принято разделять на две основные категории: естественный износ и искусственные неисправности. К первому виду неполадок, как видно из названия, относится физический износ трущихся деталей поршневой группы. Вторая категория более обширная и подразумевает под собой:

Элементы поршневой бензопилы

• сильный перегрев ДВС и, как следствие, появление термических задиров на поверхности поршня;
• облом нижней части поршня (юбки) ввиду длительности работы бензопилы на предельных оборотах;
• попадание в камеру сгорания инородных частиц и возникновение механических повреждений ЦПГ;
• облом компрессионного (поршневого) кольца из-за сильного износа или превышения допустимых оборотов пилы;
• несоответствие рекомендованных порций бензина и масла при приготовлении топливной смеси.

Изношенный поршень бензопилы

Специалисты не рекомендуют разбирать ЦПГ без особых на то причин. Однако если инструмент существенно потерял мощность, возник металлический звон в ДВС или при рывках стартером коленчатый вал не проворачивается, следует произвести диагностику поршневой бензопилы. В первую очередь для выявления неполадок мотора необходимо замерить компрессию в цилиндре. При существенном её отклонении от рекомендованных производителем значений можно смело утверждать, что на поверхности цилиндра или поршня имеются царапины, выработка, задиры. Именно падение компрессии является основанием для полной разборки и ремонта поршневой группы бензопилы.

Топливная система

Неисправности топливной системы также довольно часто становятся основной причиной, не позволяющей бензопиле работать максимально эффективно. В первую очередь необходимо проверить качество топливной смеси.

Течет бензин из бензопилы

Если на корпусе бензопилы периодически появляются бензиновые капли, то необходимо проверить герметичность топливного бака. Со временем, он может рассохнуться. Или же прокладка «задубела» и она уже не может выполнять свою прямую функцию.

Если появились полноценные бензиновые ручейки, то велика вероятность, что придется менять лопнувший шланг, соединяющий карбюратор и топливный бак.

Не поступает бензин в цилиндр бензопилы

Причин, по которым топливная смесь перестала поступать в цилиндр несколько:

• Воздушный фильтр засорился.
• Настройки работы карбюратора слетели.
• Мембрана карбюратора перестала быть целостной.
• Каналы, по которым транспортируется бензин, засорились.

Бензопила не держит холостые обороты

В этом случае следует начать искать неисправность с фильтрующих элементов. В большинстве своем, именно из-за снижения пропускной способности воздушного и бензинового фильтров обороты на холостом ходу начинают «плавать».

Если с фильтрами все в порядке, то необходимо проверить составляющие бензопроводной системы, а также удостовериться в отсутствии самопроизвольного изменения настроек карбюратора.

Видео: Как Заменить Поршневую На Бензопиле Stihl 180

Отличительной особенностью CPG на Stihl MS 180 является то, что он имеет два компрессионных кольца, в то время как почти все его основные конкуренты имеют только одно. По словам производителя, установка пары колец может лучше стабилизировать поршень в процессе работы, увеличить его охлаждение и увеличить компрессию в двигателе, тем самым улучшая запуск.

Как заменить поршень бензопилой Stihl 180

Если вам нужно заменить старый поршень и установить новый, вам нужно знать, как это сделать правильно и следовать определенному алгоритму. Также необходимо иметь небольшую шлицевую отвертку, специальный комбинированный гаечный ключ Stihl, электрическую отвертку, молоток, дрейф из мягкого материала, компрессор и стопор для поршня Stihl.

При замене поршня или поршневой группы бензопила должна быть как можно более чистой от загрязнений. Дальнейшая работа ведется по следующему алгоритму:

1. Верхняя крышка снимается с пилы и зажигается свеча зажигания.
2. Снимите боковую крышку.
3. С помощью отвертки с электроприводом заглушки снимаются с амортизаторов бензопилы, после чего их рукоятка отсоединяется от корпуса.
4. Далее снимите приводную звезду и стартер.
5. Установите стопор поршня в отверстие свечи зажигания и ослабьте стопорную гайку маховика и сцепление.
6. Снимите маховик, шестерни сцепления и масляного насоса за сцеплением.
7. Удалите два винта, которые крепят карбюратор и воздушный фильтр. Снимите фильтр, рычаг управления двигателем и карбюратор Stihl.
8. Снимите катушку зажигания и глушитель.

После выполнения всех этих операций снова очистите файл от грязи, затем переверните его и открутите четыре винта, которыми двигатель крепится к корпусу бензопилы. После отвинчивания винтов двигатель отделяется от корпуса и снова очищается.

На снятом двигателе поддон разматывается и поддон поднимается, после чего узел поршня с коленчатым валом снимается с двигателя.

При снятии поршня с цилиндра следует помнить, что он расположен относительно цилиндра.

Стопорные кольца поршневого пальца затем снимаются небольшой отверткой, а коленчатый вал отсоединяется от поршня.

В случае, если вам нужно только заменить поршень, вы можете установить его на коленчатый вал, а затем установите поршневой палец стопорные кольца, располагая их так, чтобы точка разрыва стопорного кольца направлен вниз. Это позволяет исключить возможность самопроизвольного хлопки стопорного кольца во время работы двигателя (в соответствии с инструкциями изготовителя Stihl). После этого устанавливаются компрессионные кольца, цилиндр смазывается моторным маслом и двигатель собирается.

Установка поршня в цилиндр должна выполняться как можно более аккуратно, поскольку зажимные кольца хрупкие и легко ломаются.

Картер двигателя установлен на двигателе, герметик используется в качестве прокладки, после чего четыре крепежных винта крепятся и затягиваются крест-накрест. Затем двигатель устанавливается на корпус бензопилы. Последующая сборка выполняется с использованием алгоритма обратной разборки.

Почему бензопила Stihl не запускается после замены поршня

Если пила не запускается после замены поршня, необходимо проверить подачу топлива в камеру и диагностировать систему зажигания. Очень часто при установке рычага управления на бензопилу мастера забывают подключить провода, идущие от катушки зажигания, в результате чего искра исчезает, а пыль не начинается.

Проблема также может быть скрыта в захваченном топливном шланге или если он вообще не подключен. Конечно, может быть много причин, но следует помнить, что если все работы по замене поршня выполнены правильно, инструмент должен запускаться и нормально работать без проблем.

видео

На видео вы можете увидеть подробный видеоурок, в котором мастер во всех деталях показал, как правильно разобрать пыль и установить на нее новый поршень. Вы также можете увидеть на видео, как правильно чистить пилу во время ремонта.

Результат

Мы исследовали основные причины и неисправности бензопилы Stihl ms 180, требующие замены CPG. Но, как правило, в каждом случае причины могут пересекаться, и для правильного ремонта требуется комплексный подход к решению проблемы. Установка нового поршня на шесте не всегда означает решение проблемы. Обязательно устраните причину неисправности, и инструмент прослужит долго без проблем и необходимости ремонта.

Оценка состояния цилиндро-поршневой группы

Часто двигатель не заводится или работает не в полную силу по причине низкого давления в цилиндре. Оно может быть вызвано износом поршня или цилиндра, западанием поршневых колец, износом подшипников. Частично рассмотреть состояние цилиндро-поршневой группы (ЦПГ) можно, сняв глушитель и заглянув в открывшееся отверстие.

Компрессометр, помещенный в свечное отверстие, поможет сделать замер компрессии в двигателе – по результатам замера также можно говорить о состоянии ЦПГ. Точные данные получают только после полной разборки механизма. Если на поршне есть сколы или царапины, его нужно заменить. Поршневое кольцо должно быть чистым, без нагара, и находиться ровно на своем месте.

Износ поршня и кривошипно-шатунного механизма относят к серьезным неполадкам

По результатам замера компрессии можно судить о состоянии частей ЦПГ

Какой требуется ремонт

Определив наличие и степень износа двигателя, приступают к устранению причин.

При повышенном расходе моторного масла измеряют компрессию, при низком — меняют клапана. Если при проверке состояния охлаждающей жидкости обнаружены пузырьки — срочно меняют прокладки ГБЦ. Нагар на свечах требует замены поршневых колец и маслосъемных колпачков. Сизый дым и капли масла из выхлопной трубы говорит о необходимости замены поршневых колец.

Двигатель нуждается в ремонте, если слышатся посторонние шумы, стуки, наблюдается повышенный расход топлива и масла. Перегрев, падение мощности мотора, перебои в работе — повод заняться двигателем. Особенно, когда наблюдается наличие нескольких вышеперечисленных причин одновременно.

Устройство ведущей звездочки бензопил

Звездочка или центробежный механизм – деталь, по форме напоминающая звезду. Она принимает на себя крутящий момент двигателя и передает его на направляющую и пильную цепь. Это гарантирует вращение режущей гарнитуры и сам процесс пиления. Она срабатывает в автоматическом режиме, что зависит от величины двигательных оборотов.

Барабан сцепления может локализоваться как снаружи бензопилы, так и с ее внутренней стороны – под отдельной крышкой. Она выполняет защитную функцию не только в отношении материала, из которого изготовлена звездочка, но и для оператора, который может пораниться ею в ходе работы. Кроме функции вращения цепи ведущая звезда пилы препятствует появлению неисправностей моторной системы в тех случаях, когда цепь заклинивает или перестает вращаться.

Как работают и зачем нужны тепловые зазоры поршневых колец

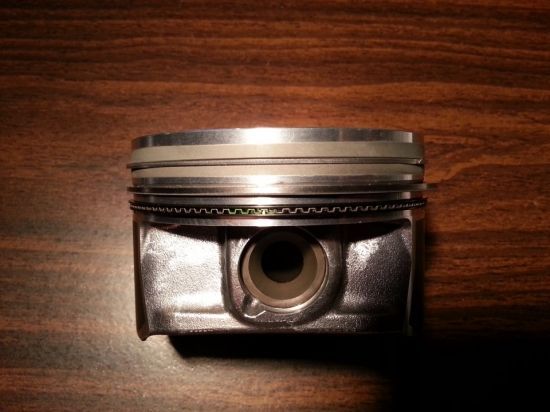

Существует два типа колец – уплотнительные (компрессионные) и маслосъемные, оба показаны на приведенном рисунке

Само название говорит об их назначении:

• уплотнительные служат для обеспечения герметичности камеры сгорания, предупреждая проникновение из нее продуктов сгорания в картер двигателя;
• маслосъемные предназначены для удаления излишней смазки со стен цилиндра.

На старых, малооборотистых двигателях их стояло по пять-шесть штук (в зависимости от марки мотора), но на современных ДВС обычно используется три кольца – одно маслосъемное и два компрессионных.

Большинство материалов при нагревании удлиняется. При монолитной конструкции кольца, установленного в цилиндр двигателя, будут возникать напряжения, вызывающие его деформацию. Избежать этого позволяет свободное пространство между концами на кольцах.

Каким может быть допустимый зазор? При установке на поршень его величина в замке должна составлять от 0,6 до 0,3 мм.

Кроме того, надо знать, что требуется выдерживать допустимый боковой зазор между кольцом и стенкой. Необходимо обеспечить его значение в диапазоне от 0,08 до 0,04 мм.

Зачем это нужно? Для понимания того, как работает уплотнительное кольцо, приведен рисунок ниже.

Под воздействием давления отработанные газы, проходя в канавке между поршнем и кольцом, воздействуют с его внутренней стороны и увеличивают усилие прижима к цилиндру. Именно для подобной цели нужен зазор, в том числе тепловой, разделяющий боковые поверхности этих элементов.

Таким образом, обеспечив в замке допустимый зазор при установке колец (между их концами, а также боковой поверхностью и поршнем), будут созданы условия для нормальной работы мотора в значительном интервале температур. Кроме того, этому способствует и правильная взаимная их установка, показанная на рисунке ниже. Главное – обеспечивается разнесенное положение замков между собой.

Конструкция современного бензинового или дизельного мотора такова, что только совместная согласованная работа отдельных узлов и механизмов позволяет получить ожидаемые характеристики. И если рассматривать сгорание топлива, то обеспечение для этого оптимальных условий зависит от поршневых колец, а также от того, насколько выдержаны тепловые зазоры в замке при установке на поршень.” alt=””>

Что бы ни изобретали инженеры-двигателисты, классический поршневой двигатель не сдаёт свои позиции. Его принцип действия не меняется с момента изобретения: сжатая топливовоздушная смесь воспламеняется и толкает поршень вниз, это же порождает и две главные проблемы, стоящие перед инженером – удержание давления и сохранение работоспособности при высоких температурах.

В идеальном случае можно было бы использовать цилиндрический поршень, с микронными зазорами стоящий в цилиндре. На практике такой мотор был бы неработоспособен сразу по множеству причин:

1. Больше всего нагревается днище поршня – если стенки цилиндра легко рассеивают тепло через систему охлаждения, а прилегающая к ним юбка также имеет близкую температуру, то днище может только передавать тепло юбке и кольцам. Поэтому поршень всегда имеет близкую к конусу форму – чем ближе к днищу, тем меньше диаметр, так как тепловое расширение при работе мотора  в этой зоне выше. На заре ДВС так и рассчитывалась геометрия поршня – цилиндрический поршень работал до заклинивания, зачищался в затертых местах и снова устанавливался в мотор, пока таким образом не приобретал нужную конусность.
2. Износ цилиндрического поршня, который не имеет уплотнений, привел бы к резкому росту утечек через увеличенный зазор.  Поэтому используются компрессионные поршневые кольца: за счет своей упругости они прижимаются к стенкам цилиндра и  обеспечивают компрессию при холодном запуске.
3. Количество смазки на стенках цилиндра после хода поршня остаётся минимальным, чтобы избежать угара масла. Чтобы «счищать» смазку со стенок цилиндра, необходимы маслосъемные кольца – основное, которое предназначается именно для этой цели, и нижнее компрессионное, которое имеет асимметричную форму и работает как бы «скребком».

Признаки износа поршневых колец

Чтобы понять, надо ли менять поршневые кольца, необходимо  изучить симптомы, которые прямо или косвенно укажут на необходимость такой замены. Сразу отметим, что не стоит рассчитывать на ту сумму, которую изначально озвучил механик или автосервис в ответ на вопрос заказчика, сколько стоит замена поршневых колец.

Дело в том, что поменять только поршневые кольца и полностью решить проблему зачастую не удается, так как после вскрытия мотора обычно выявляются дополнительные скрытые дефекты. По этой причине необходимо заранее быть готовым к более серьезным расходам на ремонт двигателя.

Надвигающаяся замена поршневых колец определяется по следующим признакам:

• двигатель теряет мощность;
• машина очень плохо заводится «на холодную»;
• в отдельных случаях мотор с трудом запускается «на горячую»;
• наблюдается повышенный расход моторного масла;
• двигатель дымит синим или серым дымом;
• увеличивается расход топлива;

От общего состояния колец и всей ЦПГ зависит показатель компрессии, по которому можно определить состояние мотора. Обычно при описанных выше симптомах компрессия в цилиндрах снижается, растет давление картерных газов.

Потеря мощности, повышение расхода топлива и затрудненный запуск чаще всего являются главными причинами, которые заставляют владельца менять поршневые кольца или делать комплексный ремонт ДВС. Силовой агрегат с неисправными кольцами плохо заводится, особенно после простоя в холодное время года. При езде под нагрузкой такой двигатель не «тянет».

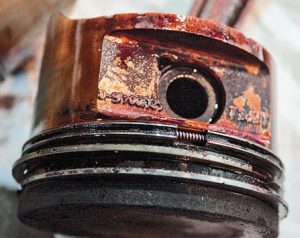

Неисправности поршневых колец могут быть вызваны естественным износом, а также перегревом двигателя. Во втором случае даже на новом моторе кольца теряют свои свойства и перестают выполнять прямое назначение. Наиболее подвержены перегреву маслосъёмные кольца коробчатого типа.

Значительный расход моторного масла часто возникает по причине того, что изношенное маслосъемное кольцо не убирает в должном количестве масло со стенок цилиндров и активно пропускает смазку через неплотности в камеру сгорания. Результатом становится закоксовка и дымление двигателя. Также остатки несгоревшего в двигателе масла активно загрязняют систему выпуска, выводя из строя фильтры и катализаторы. Проблема еще больше усугубляется.

Для точной диагностики состояния ЦПГ замеры компрессии необходимо подкреплять анализом цвета и содержания выхлопных газов. Дело в том, что ухудшение качества уплотнения поршневыми кольцами может компенсироваться моторным маслом. В этом случае показатель компрессии бывает приближен к допустимому, при этом расход масла все равно будет увеличен.

Помните, эксплуатация двигателя с изношенными кольцами заставляет в значительной мере прогрессировать износ зеркала цилиндра.  По этой причине менять поршневые кольца необходимо как можно раньше после точного определения неисправности. Данная рекомендация поможет избежать увеличения стоимости последующего ремонта двигателя.

Повышенный расход топлива в случае проблем с поршневыми кольцами возникает в результате того, что  компрессия снижена и мощность упала. Параллельно с этим водитель продолжает ездить в привычном темпе, сильнее нажимая на педаль газа для компенсации потерь.  В результате в цилиндры попадает обогащенная топливно-воздушная смесь, которая не полностью сгорает. Свечи зажигания в подобных условиях часто заливает топливом.

Еще одним неприятным моментом является попадание бензина или солярки через изношенные поршневые кольца в картер двигателя и последующее перемешивание горючего с моторным маслом. Масло в системе смазки разжижается, теряет свои защитные и другие полезные свойства, а износ нагруженных деталей ЦПГ и КШМ при этом сильно возрастает.

Добавим, что сегодня достаточно широко распространена практика использования присадки для очистки поршневых колец в масло или в топливо. Также владельцы иногда заливают в цилиндры так называемую раскоксовку двигателя. Это делается для того, чтобы почистить нагар в камере сгорания и попытаться вернуть подвижность залегающим поршневым кольцам для увеличения компрессии.

Необходимо отметить, что при появлении явных признаков неисправности (сильное дымление, большой расход масла, низкая компрессия и т.д.) присадка вместо замены поршневых колец является или временной мерой, или вовсе не помогает исправить ситуацию.

Почему ломаются детали мотора?

Поломки могут быть плановыми и аварийными. Плановый выход из строя зависит от производителя, материалов изготовления группы, интенсивности эксплуатации. Обычно рассчитывают ресурс пилы в моточасах. После отработки положенного количества моточасов следует сдать инструмент в ремонт для профилактики двигателя.

Причины неожиданных поломок поршневой:

• эксплуатация при повышенных нагрузках, несопоставимых с мощностью инструмента;
• отсутствие нормального ТО, что приводит к сухой работе мотора и повышенному износу;
• применение некачественного топлива, которое не дает стабильной работы двигателя;
• большой возраст пилы, несмотря на малую интенсивность эксплуатации.

Каждый запуск инструмента – определенный стресс для поршня и цилиндра. Поэтому от количества пусков также зависит ресурс устройства. Если вы заметили посторонние звуки от мотора, снижение мощности, увеличение расхода, пришло время отдавать оборудование на профилактический ремонт в сервисный центр.

Приемы и техника

Какой должен быть зазор на поршневых кольцах? Мы рассмотрим различные особенности, и специфику темы, а также ознакомимся с основными приёмами и техниками, для ремонта этой детали.

Во-первых, самым первым шагом будет являться факт, который связан с осмотром поршней. Необходимо проверить и тщательно осмотреть поршень на наличие на поверхности трещин, или мелких механических повреждений. Если вы заметили даже небольшой дефект, то следует немедленно заменить поршень на новый. Чтобы избежать неприятной ситуации, или более крупной поломки.

Во-вторых, если у вас разобран двигатель, то следует также уделить внимание и поршням. К таким профилактическим мерам можно отнести очистку головки поршня от имеющегося нагара, очистка и обработка канавок которые находятся под поршневыми кольцами

В-третьих, после того как поршень был очищен, следует обязательно осмотреть зазоры между канавками и кольцами. В решении данной проблемы как никогда лучше подойдёт таблица, в которой будут указаны номинальные зазоры поршневых колец.

Это:

• Параметры верхнего компрессионного кольца должны быть 1-0.04-0,075 мм;
• Компрессионное кольцо, которое находится внизу, должно быть размером 2-0,03-0,065 мм;

Маслосъемное кольцо с зазором в 3-0,02-0,055 мм.

Помните, что для каждого зазора характерны свои параметры и расстояние, самое главное — не перепутать их. Допустимый зазор должен быть равен 0,15 мм. В том случае, если на глаз тяжело точно определить расстояние между зазорами поршней, то можно воспользоваться специальным прибором — микрометром.
